سیلندر هوا چه کاری انجام می دهد؟ توابع، انواع و کاربردها

سیلندر هوا چه می کند - پاسخ کوتاه

یک سیلندر هوا - که سیلندر پنوماتیک نیز نامیده می شود - انرژی هوای فشرده را به حرکت مکانیکی خطی تبدیل می کند. هنگامی که هوای تحت فشار وارد یک طرف سیلندر می شود، یک پیستون را در امتداد یک سوراخ مهر و موم شده فشار می دهد و نیروی فشار یا کشش کنترل شده ای ایجاد می کند. این نیرو یک بار را جابجا می کند، یک قطعه را می بندد، یک قطعه کار را بلند می کند، یک شیر را فعال می کند یا ده ها کار مکانیکی دیگر را در محیط های صنعتی، خودرویی و تولیدی انجام می دهد.

از نظر عملی: شما هوا را با فشار تنظیم شده تامین می کنید و سیلندر یک حرکت دقیق و قابل تکرار را ارائه می دهد. اکثر سیلندرهای هوای استاندارد بین 40 تا 150 PSI (2.8 تا 10.3 بار) کار می کنند. ، نیروهایی را تولید می کند که از چند نیوتن در سیلندرهای مینیاتوری تا ده ها هزار نیوتن در واحدهای صنعتی با سوراخ بزرگ متغیر است. به عنوان مثال، یک استوانه با سوراخ 100 میلی‌متری در 6 بار، تقریباً 4712 نیوتن (حدود 1060 پوند بر فوت) نیروی رانش تولید می‌کند - برای فشار دادن یک یاتاقان، مهر زدن به برچسب یا پیشبرد دروازه نوار نقاله در کمتر از یک ثانیه کافی است.

مزیت اصلی نسبت به محرک های هیدرولیک یا الکتریکی سادگی است: هوا تمیز، قابل تراکم و تقریباً در هر کارخانه موجود است. عملگرهای پنوماتیکی نیازی به خطوط برگشتی برای سیال ندارند، هیچ گرمایی از موتورها تولید نمی‌کنند و در صورت نگهداری مناسب می‌توانند میلیون‌ها بار بدون سایش قابل توجه چرخه شوند.

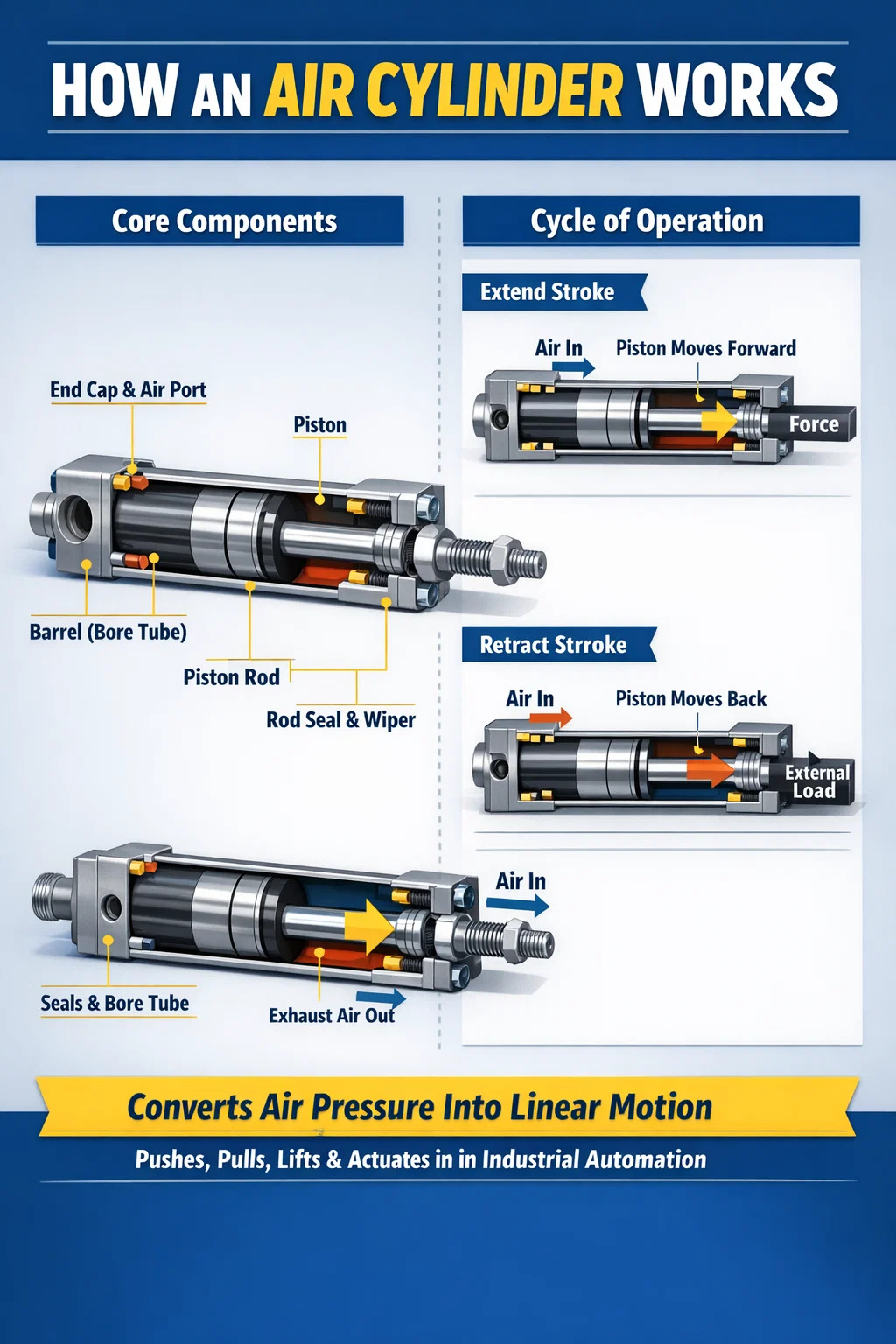

چگونه یک سیلندر هوا در داخل کار می کند

درک مکانیک داخلی هنگام انتخاب، اندازه یا عیب یابی یک سیلندر پنوماتیک کمک می کند. هر سیلندر هوا معماری اساسی یکسانی دارد، حتی زمانی که شکل بیرونی متفاوت است.

اجزای اصلی

• بشکه (لوله سوراخ): محفظه استوانه ای شکل که معمولاً از آلیاژ آلومینیوم، فولاد ضد زنگ یا آلومینیوم با آنودایز سخت ساخته می شود. قطر سوراخ به طور مستقیم نیروی خروجی را تعیین می کند.
• پیستون: دیسکی که داخل سوراخ می لغزد و با حلقه های O یا لب بند مهر و موم شده است تا از عبور هوا جلوگیری کند.
• میله پیستون: یک میله فولادی سخت شده با روکش کروم که به پیستون متصل شده و نیرو را به بار خارجی منتقل می کند.
• کلاهک انتهایی (سر): هر دو انتهای بشکه را ببندید و دریچه های ورودی/خروجی هوا را در خود جای دهید.
• مهر و موم میله و برف پاک کن: از نشت هوا در طول میله جلوگیری کنید و آلاینده ها را از سوراخ دور نگه دارید.
• تنظیم کننده کوسن: سوپاپ‌های سوزنی اختیاری تعبیه‌شده در درپوش‌های انتهایی که سرعت پیستون را در نزدیکی انتهای ضربه کاهش می‌دهد و صدای ضربه و سایش را کاهش می‌دهد.

چرخه حرکت

هنگامی که یک شیر برقی باز می شود، هوای فشرده به درگاه انتهایی درپوش سیلندر جریان می یابد. فشار هوا بر روی صفحه پیستون ایجاد می شود. نیرو برابر فشار ضرب در سطح موثر پیستون است (F = P × A) . همانطور که نیرو بر اصطکاک و مقاومت بار غلبه می کند، پیستون پیشروی می کند - میله را گسترش می دهد. برای جمع شدن، سوپاپ سوئیچ می کند: هوا وارد درگاه انتهای میله می شود، فشار روی ناحیه حلقوی پیستون اعمال می شود (مساحت کامل منهای سطح مقطع میله)، و میله به عقب می کشد. هوای تخلیه شده از یک صدا خفه کن برای کاهش صدا خارج می شود.

این چرخه کامل - گسترش و جمع شدن - می تواند در کسری از ثانیه اتفاق بیفتد. سیلندرهای پنوماتیکی با سرعت بالا که در خطوط بسته بندی استفاده می شوند معمولاً 5 تا 10 چرخه کامل در ثانیه را انجام می دهند. در سلول های رباتیک انتخاب و مکان، زمان چرخه 200 تا 300 میلی ثانیه در هر ضربه استاندارد است.

انواع سیلندر هوا و کارهایی که هر کدام انجام می دهند

همه سیلندرهای پنوماتیک عملکرد یکسانی ندارند یا برای هر کاربرد مناسب نیستند. طراحی سیلندر تعیین می کند که چگونه حرکت می کند، چقدر نیرو وارد می کند و در چه جهتی عمل می کند. در زیر یک تفکیک از رایج ترین انواع ارائه شده است.

تک بازیگری در مقابل دو بازیگری: کدام یک بیشتر کار می کند؟

سیلندرهای پنوماتیک تک اثر از فشار هوا فقط در یک جهت استفاده می کنند. یک فنر برگشتی میله را به عقب می آورد. آنها تقریباً نیمی از هوای واحدهای دوگانه را مصرف می کنند، که آنها را برای کارهای گیره ساده که در آن تنها ضربه طولانی نیاز به نیرو دارد، جذاب می کند. با این حال، فنر فضای داخلی را اشغال می کند، طول ضربه موثر را به میزان 10 تا 20 درصد کاهش می دهد و نیروی فنر بر روی پیستون در هنگام کشش عمل می کند - نیروی خروجی خالص را کاهش می دهد.

سیلندرهای هوای دو اثره از هوای فشرده برای حرکت های کششی و جمع شدنی استفاده می کنند. این رایج ترین نوع در اتوماسیون صنعتی است ، اکثر تاسیسات محرک پنوماتیک در سراسر جهان را به خود اختصاص می دهد. آنها نیروی قابل کنترل کامل را در هر دو جهت ارائه می دهند، امکان کنترل دقیق سرعت را با محدود کننده های جریان در هر پورت فراهم می کنند و هیچ نرخ فنری برای محاسبه در محاسبات نیرو ندارند.

جایی که سیلندرهای هوا استفاده می شوند - برنامه های کاربردی در دنیای واقعی

سیلندرهای پنوماتیک تقریباً در هر بخش تولید و بسیاری از مناطق زیرساخت های روزمره ظاهر می شوند. سرعت، تمیزی و مقرون به صرفه بودن آنها، آنها را به محرک خطی غالب در کاربردهای نیروی سبک تا متوسط ​​تبدیل می کند.

خطوط تولید و مونتاژ

این بزرگترین منطقه کاربردی برای سیلندرهای هوا است. در خطوط مونتاژ خودرو، محرک‌های پنوماتیکی وظایفی از جمله انتقال قطعه، بستن قطعات در حین جوشکاری، فشار دادن لولا درب، و موقعیت‌یابی وسایل پیچ‌گردانی را انجام می‌دهند. یک ایستگاه مونتاژ بدنه به رنگ سفید یک وسیله نقلیه ممکن است از 50 تا 200 سیلندر پنوماتیک مجزا استفاده کند که در توالی های هماهنگ کار می کنند. اندازه سوراخ‌ها معمولاً از 32 میلی‌متر تا 125 میلی‌متر متغیر است و بسته به کار، اندازه‌های آن از 25 میلی‌متر تا 400 میلی‌متر متغیر است.

پردازش مواد غذایی و آشامیدنی

فرآوری مواد غذایی نیازمند محرک هایی است که می توانند با پاک کننده های سوزاننده شسته شوند و در برابر آلودگی مقاومت کنند. سیلندرهای هوای فولادی ضد زنگ با مهر و موم مطابق با FDA و بدون درگاه روغن کاری خارجی در کارخانه های بطری، خطوط نانوایی و تاسیسات فرآوری گوشت استاندارد هستند. سیلندرهای هوا در اینجا محصولات را روی نوار نقاله‌ها مرتب می‌کنند، نازل‌های پرکننده را فعال می‌کنند و ماشین‌های بسته‌بندی را کار می‌کنند - هزاران چرخه در ساعت را در محیط‌های با رطوبت بالا تکمیل می‌کنند.

ماشین آلات بسته بندی

ماشین‌های کارتن‌سازی، ماشین‌های فرم پرکننده-درزگیر و نصب‌کننده‌های کیس به شدت به سیلندرهای پنوماتیکی برای تا کردن فلپ، هل دادن محصول و شکل‌دهی جعبه متکی هستند. نرخ چرخه بالا - برخی از خطوط بسته بندی 400 تا 600 بسته در دقیقه کار می کنند - نیازمند عملگرهایی با پاسخگویی فوری و عمر طولانی است. سیلندرهای پروفیل فشرده (سری ISO 21287) به ویژه در اینجا رایج هستند و باعث صرفه جویی در فضا در قاب های ماشین شلوغ می شوند.

جابجایی و انتقال مواد

سیلندرهای هوا محصولات را در اتصالات نقاله منحرف می کنند، دروازه های توقف را بالا و پایین می کنند و بالابر پالت را در عملیات انبارداری فعال می کنند. سیلندرهای پنوماتیکی بدون میله در این تنظیمات بسیار ارزشمند هستند، زیرا ضربات طولانی - تا 6000 میلی‌متر در برخی مدل‌های کاتالوگ - را بدون جریمه فضایی میله‌های کشیده ارائه می‌کنند.

تجهیزات خدمات خودرو

بالابرهای خودرو، تعویض لاستیک ها و ترمزهای ترمز همگی به محرک های پنوماتیکی متکی هستند. سیستم‌های هوا روی روغن در کارگاه‌های بدنه، سرعت پنوماتیک را با تراکم‌ناپذیری هیدرولیک ترکیب می‌کنند، و از یک سیلندر هوا برای فشار دادن مایع هیدرولیک برای عملیات پرس دقیق استفاده می‌کنند - تا 20 تن نیرو از منبع هوای کارگاه اعمال می‌شود.

تجهیزات پزشکی و آزمایشگاهی

سیلندرهای هوای مینیاتوری با سوراخ هایی به اندازه 6 میلی متر در تجهیزات تشخیصی، ربات های حمل نمونه و تخت های بیمارستانی استفاده می شود. این سیلندرها از هوای خشک تمیز یا نیتروژن استفاده می کنند که آنها را با محیط های استریل سازگار می کند. وزن کم و عملکرد بدون لرزش آنها در ابزار دقیق آزمایشگاهی بسیار مهم است.

ساخت و ساز و تجهیزات سنگین

اگرچه ماشین‌های سنگین اغلب از سیلندرهای هیدرولیک برای چگالی نیروی بیشتر خود استفاده می‌کنند، سیلندرهای پنوماتیک همچنان در سیستم‌های ترمز هوا، فعال‌سازی درب‌ها در اتوبوس‌ها و قطارها و چکش‌های جک پنوماتیکی ظاهر می‌شوند. سیلندرهای هوای تلسکوپی، تخت‌های کامیون کمپرسی را بالا می‌برند و بالابرهای سکو را در جایی که نیازی به موقعیت‌یابی دقیق میانی نیست، به کار می‌برند.

نحوه محاسبه نیروی تولیدی یک سیلندر هوا

اندازه‌گیری صحیح یک سیلندر پنوماتیک مستلزم محاسبه دو مقدار نیرو است: نیروی امتدادی (که بر روی سطح کامل پیستون تأثیر می‌گذارد) و نیروی پس‌کش (که بر روی ناحیه حلقوی پیستون تأثیر می‌گذارد، که توسط مقطع میله کاهش می‌یابد).

فرمول نیرو را گسترش دهید

F_extend = P × (π/4) × D²

جایی که P فشار منبع بر حسب پاسکال (1 بار = 100000 پاسکال) و D قطر حفره بر حسب متر است.

فرمول نیروی عقب نشینی

F_retract = P × (π/4) × (D² - d²)

جایی که d قطر میله است. برای یک سیلندر با سوراخ 63 میلی متری با میله 20 میلی متری که با فشار 6 بار کار می کند:

• نیروی گسترش: 600000 × (π/4) × 0.063² ≈ 1,870 نیوتن
• نیروی پس کشیدن: 600000 × (π/4) × (0.063² − 0.020²) ≈ 1681 نیوتن

در عمل، نیروی خروجی واقعی 10 تا 20 درصد کمتر از حد تئوری است زیرا اصطکاک مهر و موم و فشار برگشتی در خط اگزوز است. مهندسان معمولاً هنگام محاسبه نیروی مؤثر سیلندر برای اندازه بار، ضریب راندمان 0.8 تا 0.9 را اعمال می کنند.

همیشه سیلندری را انتخاب کنید که فراهم می کند حداقل 25 تا 50 درصد نیروی نظری بیشتر از بار مورد نیاز برای اطمینان از فعال سازی قابل اعتماد در محدوده عملکرد فشار و دمای کامل.

سیلندر هوا در مقابل سیلندر هیدرولیک در مقابل محرک الکتریکی

انتخاب بین محرک های خطی پنوماتیک، هیدرولیک و الکتریکی به نیروی مورد نیاز، نیازهای دقیق، چرخه کاری و شرایط محیطی بستگی دارد. هر فناوری در سناریوهای مختلف برتری دارد.

غذای آماده: سیلندرهای هوا در سرعت، سادگی و هزینه اولیه برنده می شوند . سیلندرهای هیدرولیک در جایی که نیروی عظیم در یک بسته فشرده مورد نیاز است غالب هستند. هنگامی که دقت موقعیت یابی در اواسط ضربه یا بازیافت انرژی اهمیت دارد، محرک های الکتریکی هدایت می شوند. بسیاری از کارخانه‌های مدرن از هر سه فناوری در یک مرکز استفاده می‌کنند که هر کدام با وظایفی که به بهترین شکل انجام می‌دهند مطابقت دارند.

مشخصات کلیدی که هنگام انتخاب سیلندر پنوماتیک باید درک کنید

خرید سیلندر اشتباه - حتی کمی کوچکتر - می تواند منجر به چرخه های ناموفق، سایش زودرس آب بندی، از کار افتادن دستگاه و تلفات پرهزینه تولید شود. درک مشخصات زیر از اکثر خطاهای انتخاب جلوگیری می کند.

قطر سوراخ

سوراخ قطر داخلی بشکه سیلندر است و عامل اصلی تعیین کننده نیروی خروجی است. اندازه‌های سوراخ استاندارد از سری ISO 15552 یا NFPA T3.6.7 پیروی می‌کنند: 12، 16، 20، 25، 32، 40، 50، 63، 80، 100، 125، 160، 200، 250 و 320 میلی‌متر افزایش می‌یابد. دو برابر کردن سوراخ، نیرو را در فشار یکسان چهار برابر می کند، زیرا نیرو با مساحت (A = πD²/4) مقیاس می شود.

طول سکته مغزی

کورس کل فاصله ای است که میله پیستون بین کاملاً جمع شده و کاملاً کشیده شده طی می کند. ضربات طولانی تر خطر کمانش میله ها را تحت بارهای فشاری افزایش می دهد. اکثر سازندگان نمودارهای مقاومت ستون را برای تعیین حداکثر بار رانش مجاز برای یک ضربه و قطر میله ارائه می کنند. برای ضربات بیش از 10 برابر قطر سوراخ، سیلندرهای هدایت شونده یا پشتیبانی خارجی ضروری است.

محدوده فشار عملیاتی

اکثر سیلندرهای پنوماتیکی برای 1 تا 10 بار (14.5 تا 145 PSI) درجه بندی می شوند. حداقل فشار عملیاتی - معمولاً 1 تا 2 بار - بسیار مهم است: سیلندرهایی با اندازه 4 بار ممکن است متوقف شوند یا چرخه نامنظم داشته باشند اگر فشار هوای کارخانه در زمان اوج تقاضا کاهش یابد. همیشه حداقل فشار تنظیم شده هوا را در ورودی سیلندر، نه فقط در خروجی کمپرسور، بررسی کنید.

سبک نصب

نصب تعیین می کند که سیلندر چگونه نیرو را به قاب دستگاه منتقل می کند و چگونه ناهماهنگی را کنترل می کند. سبک های رایج نصب عبارتند از:

• پایه پایه (FB): پیچ و مهره به سطح صاف؛ صلب، مناسب برای بارهای محوری خالص.
• پایه فلنج (FA/FF): پیچ در سرپوش یا انتهای میله؛ بسیار سفت و سخت، ظرفیت بار بالا.
• پایه کلاویس (CB/CA): به سیلندر اجازه می دهد تا بچرخد. زمانی مورد نیاز است که مسیر بار دارای حرکت زاویه ای باشد.
• پایه Trunnion (MT): محورها روی یک پین مرکزی؛ در پرس ها و مکانیسم های پیوند استفاده می شود.

پایه‌های سفت و سخت (پای و فلنج) فقط زمانی باید استفاده شوند که بار کاملاً با محور میله‌ها هماهنگ باشد. هرگونه انحراف زاویه ای با یک پایه سفت و سخت، بار جانبی را روی میله پیستون ایجاد می کند، سایش مهر و موم میله را تسریع می کند و به طور بالقوه میله را در طول زمان خم می کند.

بالشتک

هنگامی که یک پیستون با سرعت بالا به انتهای حرکت می رسد، درپوش انتهایی را تحت تاثیر قرار می دهد. بدون بالشتک، بارهای ضربه ای ایجاد می شود که به سیلندر، قاب دستگاه و هر ابزار متصل شده آسیب می رساند. تنظیم کننده های بالشتک داخلی یک حفره هوا را در جلوی پیستون در نزدیکی انتهای حرکت به دام می اندازند و یک جلوه داشپات پنوماتیک ایجاد می کنند. در سرعت های پیستون بالای 300 میلی متر بر ثانیه، بالشتک باید استاندارد در نظر گرفته شود به جای اختیاری

درجه بندی مواد و درجه حرارت مهر و موم

مهر و موم استاندارد NBR (نیتریل) دمای -20 درجه سانتیگراد تا 80 درجه سانتیگراد را پوشش می دهد و برای اکثر محیط های کارخانه کافی است. برنامه های کاربردی در دمای بالا (کوره های رنگ، ریخته گری) نیاز به مهر و موم FKM (Viton) با درجه بندی 200 درجه سانتیگراد دارند. برنامه های کاربردی در دمای پایین یا ایمن برای مواد غذایی ممکن است نیاز به مهر و موم EPDM یا اجزای پوشش داده شده با PTFE داشته باشند. استفاده از مواد آب بند نادرست یکی از دلایل مکرر خرابی زودرس سیلندر است.

مشکلات رایج سیلندرهای هوا و نحوه رفع آنها

حتی سیلندرهای پنوماتیکی که به خوبی انتخاب شده اند در طول زمان دچار ایراد می شوند. تشخیص زودهنگام علائم باعث صرفه جویی قابل توجهی در زمان خرابی و هزینه های تعمیر می شود.

حرکت سیلندر یا عدم حفظ موقعیت

اگر یک سیلندر بارگذاری شده به آرامی از موقعیت کشیده خود در هنگام بسته شدن سوپاپ خارج شود، کاسه نمد پیستون هوا را از روی صفحه پیستون نشت می کند. این یکی از رایج ترین حالت های خرابی سیلندر هوا است . راه حل شامل تعویض حلقه های O یا سیل پیستون است. قبل از انجام این کار، بررسی کنید که آیا سیلندر بالاتر از فشار نامی خود کار کرده است یا خیر، که باعث تسریع اکستروژن آب بندی در شکاف های خالی می شود.

نشت هوای خارجی در میله

صدای خش خش یا جریان هوای قابل مشاهده در اطراف مهر و موم میله نشان دهنده ساییدگی مهر و موم میله یا آسیب سطح میله است. اگر مهر و موم برف پاک کن از کار بیفتد و به آلاینده ها اجازه ورود بدهد، میله های روکش کروم می توانند حفره های خوردگی یا امتیازدهی ایجاد کنند. یک میله حفره دار به سرعت درزگیرهای جدید را قطع می کند - خود میله باید بازرسی شود و اغلب تعویض شود. در محیط‌های خشن، میله‌های فولادی ضد زنگ با پوشش سرامیکی را برای عمر طولانی‌تر در نظر بگیرید.

سکته مغزی آهسته یا کند

اگر سیلندر حرکت خود را آهسته‌تر از حد انتظار انجام می‌دهد، به ترتیب زیر را بررسی کنید: فشار منبع تغذیه در درگاه سیلندر (تأیید کنید که افت فشار در خطوط وجود ندارد)، دریچه‌های کنترل جریان (ممکن است خیلی محدود تنظیم شوند)، کاسه فیلتر خطوط هوایی (فیلتر مسدود شده جریان را کاهش می‌دهد) و سوراخ سیلندر (خوردگی یا آلودگی داخلی باعث افزایش آب‌بند می‌شود). کنترل جریان اگزوز نیمه بسته تنها شایع ترین علت گسترش کند در تاسیسات میدانی است.

سیلندر تحت بار طولانی نمی شود

هنگامی که یک سیلندر آزادانه و بدون بار حرکت می کند اما در زیر بار اعمالی متوقف می شود، اندازه سوراخ برای نیروی مورد نیاز کافی نیست. محاسبه مجدد با استفاده از F = P × A، محاسبه اصطکاک و فشار برگشتی. راه حل یا افزایش اندازه سوراخ، افزایش فشار عرضه (در محدوده ایمن)، یا کاهش تقاضای بار است. هرگز به سادگی فشار را فراتر از حداکثر نامی سیلندر افزایش ندهید - این به آب بندی ها آسیب می رساند و می تواند درپوش های انتهایی را پاره کند.

سایش زودرس فوک

مهر و موم هایی که تنها پس از چند ماه کارکرد نیاز به تعویض دارند - به جای میلیون ها چرخه مورد انتظار - معمولاً به یکی از سه دلیل از کار می افتند: هوای آلوده (ذرات ساینده که سوراخ و مهر و موم را ایجاد می کنند)، بارگذاری جانبی روی میله (به دلیل ناهماهنگی) یا روغن کاری ناکافی. از یک واحد FRL (فیلتر-تنظیم کننده-روانکار) در هر خط تغذیه پنوماتیک استفاده کنید. برای سیلندرهای بدون روغن با مهر و موم PTFE، به جای اضافه کردن روان کننده مه، که PTFE را تخریب می کند، اطمینان حاصل کنید که هوا تمیز و خشک است.

چگونه عمر سرویس سیلندر هوا را افزایش دهیم

یک سیلندر هوای خوب نگهداری شده در یک محیط صنعتی تمیز باید دوام بیاورد 50 تا 100 میلیون چرخه قبل از نیاز به تعویض کیت مهر و موم رسیدن به این عمر مفید نیاز به توجه به کل مدار پنوماتیک دارد، نه فقط خود سیلندر.

• هوا را تا 5 میکرون یا بهتر فیلتر کنید. آلودگی ذرات عامل اصلی تسریع سایش سوراخ و آب بندی است. فیلتر استاندارد 40 میکرون برای محافظت از سیلندر کافی نیست.
• فشار عرضه را تا پایین ترین سطح موثر تنظیم کنید. دویدن در 6 بار هنگامی که 4 بار نیروی مورد نیاز را بدست می آورد باعث هدر رفتن انرژی و افزایش تنش آب بندی می شود. هر 1 بار فشار اضافی عمر آب بندی را به میزان قابل توجهی کاهش می دهد.
• بالشتک را روی همه برنامه های پرسرعت نصب کنید. ضربه انتهای ضربه بدون بالشتک می تواند نیروهای شوک آنی 5 تا 10 برابر نیروی عملیاتی ایجاد کند، درپوش انتهایی ترک خورده و پیستون ها را تغییر شکل دهد.
• میله سیلندر را دقیقاً با مسیر بار تراز کنید. حتی 1-2 درجه ناهماهنگی زاویه ای، بارگذاری جانبی پیوسته ایجاد می کند که 3 تا 5 برابر سریعتر از نصب درست تراز شده، مهر و موم های میله ای را می پوشاند.
• روی خروجی کمپرسور از خشک کن یا پس کولر استفاده کنید. آب تغلیظ شده در خط هوا باعث خوردگی داخلی سوراخ های آلومینیومی بدون پوشش می شود و فیلم های روان کننده روی مهر و موم ها را تخریب می کند.
• بازرسی دوره ای وضعیت میله را برنامه ریزی کنید. هر سه تا شش ماه یکبار در محیط های معمولی، هر ماه در شرایط سخت، میله را از نظر حفره شدن، امتیازدهی یا خوردگی بررسی کنید.

استانداردهای ISO حاکم بر سیلندرهای هوا

استانداردسازی تضمین می‌کند که سیلندرهای تولیدکنندگان مختلف از نظر ابعادی قابل تعویض هستند و جایگزینی و تهیه چند منبع را ساده می‌کند. استانداردهای اولیه عبارتند از:

• ISO 15552: استاندارد اصلی بین المللی برای سیلندرهای پنوماتیک پروفیل گرد و مربع (ISO 6431 و VDMA 24562 سابق). اندازه سوراخ ها، رزوه های پورت، ابعاد نصب و رزوه های انتهای میله را مشخص می کند. این استاندارد برای اکثر سیلندرهای صنعتی متوسط ​​و بزرگ در سراسر جهان است.
• ISO 21287: سیلندرهای فشرده با فضای نصب محدود. رایج در ماشین آلات بسته بندی و مواد غذایی که در آن پاکت های دستگاه تنگ است.
• ISO 6432: سیلندرهای مینیاتوری از سوراخ 8 تا 25 میلی متر که در کارهای ابزار دقیق و مونتاژ سبک استفاده می شود.
• NFPA T3.6.7: استاندارد آمریکای شمالی (NFPA) حاکم بر سیلندرهای میله اتصال رایج در ماشین آلات صنعتی آمریکای شمالی. اندازه سوراخ ها و الگوهای نصب با ISO 15552 متفاوت است، بنابراین قبل از خرید جایگزین، استاندارد قابل اجرا را تأیید کنید.

تعیین یک سیلندر هوا با استاندارد ISO به این معنی است که هر محصول مطابق با هر سازنده ای به عنوان یک جایگزین جایگزین می شود - یک مزیت قابل توجه در زنجیره های تامین جهانی که در آن مارک های ترجیحی ممکن است زمان طولانی داشته باشند.
