شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع تامینکنندگان

صفحه اصلی / محصولات / اجزای کنترل پنوماتیک / شیر برقی / شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع

شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع
  • شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع
  • شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع
  • شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع
  • شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع
شیر برقی

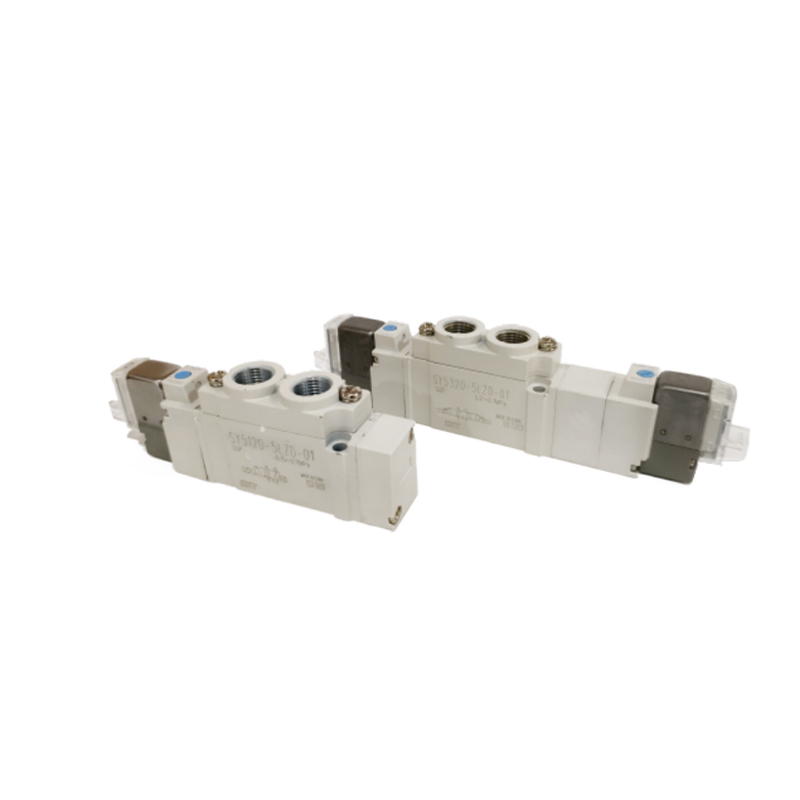

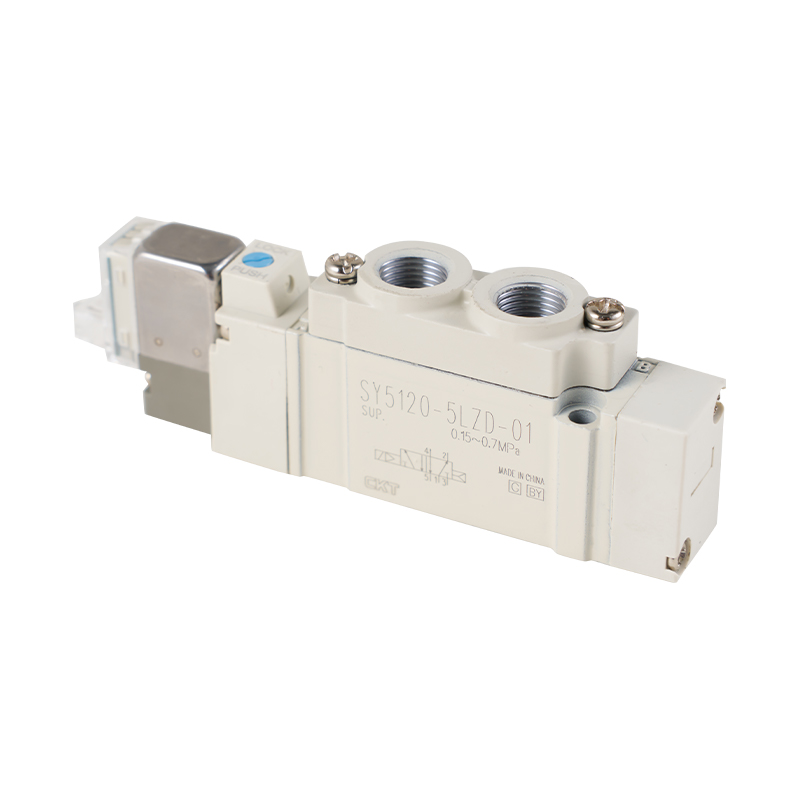

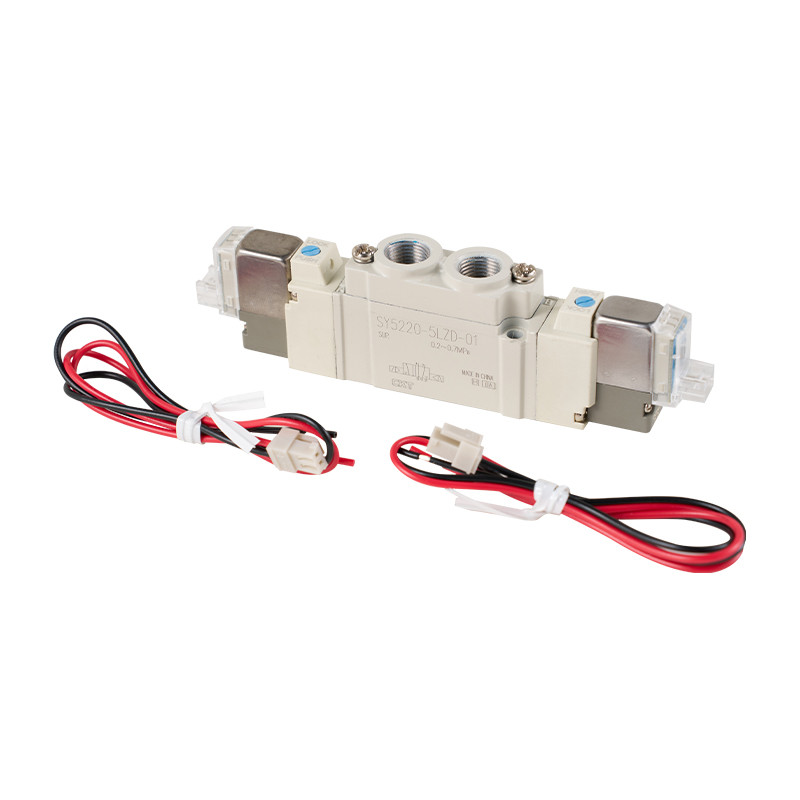

شیر برقی سری 5 راه SY نوع لوله کشی مستقیم / تک نوع

نوع لوله کشی مستقیم شیر برقی سری 5 راه SY / نوع تک محرک اصلی مناسب برای سیستم های کنترل پنوماتیک است. این یک ساختار یکپارچه را اتخاذ می کند، از اتصال مستقیم لوله پشتیبانی می کند و فرآیند نصب و پیکربندی سیستم را ساده می کند.

ویژگی های اصلی:
معماری جمع و جور و گسترش انعطاف پذیر: ساختار فیزیکی کوچک آن به طور قابل توجهی باعث صرفه جویی در فضای تجهیزات می شود و ساختار مدولار آن از ترکیب سریع با پایه استاندارد پشتیبانی می کند و ساخت یک سیستم جزیره سوپاپ یکپارچه کنترل متمرکز را آسان می کند.

ویژگی های انتقال سیال کارآمد: کانال جریان داخلی از نظر توپولوژیکی بهینه شده است تا به طور موثری از دست دادن انرژی فشار را سرکوب کند، راندمان جریان متوسط ​​را بهبود بخشد و به کاهش سطح مصرف انرژی کلی سیستم کمک کند.

راه حل های متنوع پیکربندی رابط: این دو شکل رابط استاندارد را ارائه می دهد: اتصال رشته ای و پلاگین سریع، که می تواند با الزامات اتصال خط لوله در شرایط کاری مختلف سازگار شود و سازگاری استقرار در محل را افزایش دهد.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:شیر برقی سه طرفه مستقیم سری 35 شیر MAC
  • سری SY3000 SY5000 SY7000
    استفاده از مایعات جو
    نوع خلبان داخلی
    محدوده فشار عملیاتی
    MPa     		کنترل برقی 2 حالته 0.15 ~ 0.7
    کنترل برقی دو حالته 0.1 ~ 0.7
    دمای محیط و دمای متوسط ℃ -10 ~ 50 (اما یخ زده نیست)
    حداکثر فرکانس کاری هرتز کنترل برقی 2 حالته, double electric control 10 5 5 5
    3-موقعیت 3 3 3 3
    روش کار دستی نوع دکمه ای بدون قفل، نوع قفل چرخشی با فشار ابزار چرخشی، نوع قفل چرخشی با فشار دادن دستی به پایین
    روش هواگیری شیر پایلوت هواگیری متمرکز شیرهای اصلی و پایلوت
    عرضه نفت خیر
    موقعیت نصب آزادی
    خیرte) Shock/vibration resistance m/s² 150/30
    ساخت و ساز محافظ ضد گرد و غبار (IP65 برای نوع سوکت DIN و نوع کانکتور M8)
    خیرte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    مقاومت در برابر ارتعاش: در امتداد جهت محوری قرقره شیر اصلی و هسته آهنی متحرک و عمود بر جهت محوری، تحت هر شرایط انرژی دهی و عدم انرژی، تست ارتعاش مطابق با فرکانس 45~2000 هرتز انجام می شود و هیچ گونه نقصی (برای مقدار اولیه) وجود ندارد.

  • مشخصات شیر برقی
    ولتاژ سیم پیچ نامی V دی سی 24، 12.
    AC50%oHz 220
    نوسان ولتاژ مجاز
    مصرف برق W DG استاندارد 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    دارای مدار ذخیره انرژی 0.1 ((با نور)
    ※ قدرت ظاهری VA AC 220 ولت
    [230 ولت]     		1.30 (با چراغ: 1.34)
    [1.42 (با چراغ: 1.46]     		1.27 (با چراغ: 1.46)
    [1.39 (با چراغ: 1.60)]
    مدار حفاظت از اضافه ولتاژ دیود (نوع سوکت DIN، نوع غیر قطبی به عنوان مقاومت متغیر)
    چراغ نشانگر LED (نئون برای سوکت DIN نوع AC)
    زمان پاسخگویی
    SY3000 SY5000 SY7000
    تابع زمان پاسخ ms (در 0.5MPa) تابع زمان پاسخ ms (در 0.5MPa) تابع زمان پاسخ ms (در 0.5MPa)
    بدون لامپ نشانگر و اضافه ولتاژ
    مدارهای حفاظتی     		بدون لامپ نشانگر و اضافه ولتاژ
    مدارهای حفاظتی     		بدون لامپ نشانگر و اضافه ولتاژ
    مدارهای حفاظتی
    کنترل برقی 2 حالته کمتر از 12 کنترل برقی 2 حالته کمتر از 19 کنترل برقی 2 حالته کمتر از 31
    کنترل برقی دو حالته کمتر از 10 کنترل برقی دو حالته کمتر از 18 کنترل برقی دو حالته کمتر از 27A
    ویژگی های جریان / جداول جرم
    مدل /SY3000 Series
    دریچه
    مدل ها     		تابع کالیبر گیرنده ویژگی های نرخ جریان کیفیت g
    1.5.3
    P.EA.EB)     		4، 2
    (A,B)     		1 → 4/2 (P→ A/B) 4/2 → 5/3 (A/B → EAEB) مستقیم
    خروجی     		L شکل،
    M-شکل
    سوکت شده     		شکل W
    M8
    مناسب
    C[dm³
    نوار s)]     		b Cv C[dm³
    نوار s)]
    SY3□20
    -□-M5     		2 بیتی کنترل برقی تک
    کنترل برقی دوگانه     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    مدل / سری SY5000
    دریچه
    مدل ها     		تابع کالیبر گیرنده ویژگی های نرخ جریان کیفیت g
    1.5.3
    P.EA.EB)     		4، 2
    (A,B)     		1 → 4/2 (P→ A/B) 4/2 → 5/3 (A/B → EAEB) مستقیم
    خروجی     		L شکل،
    M-شکل
    سوکت شده     		شکل W
    M8
    مناسب
    C[dm³
    نوار s)]     		b Cv C[dm³
    نوار s)]
    SY5□20
    -□-01     		2 بیتی کنترل برقی تک
    کنترل برقی دوگانه     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    مدل /SY7000 Series
    دریچه
    مدل ها     		تابع کالیبر گیرنده ویژگی های نرخ جریان کیفیت g
    1.5.3
    P.EA.EB)     		4، 2
    (A,B)     		1 → 4/2 (P→ A/B) 4/2 → 5/3 (A/B → EAEB) مستقیم
    خروجی     		L شکل،
    M-شکل
    سوکت شده     		شکل W
    M8
    مناسب
    C[dm³
    نوار s)]     		b Cv C[dm³
    نوار s)]
    SY7□20
    -□-02     		2 بیتی کنترل برقی تک
    کنترل برقی دوگانه     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

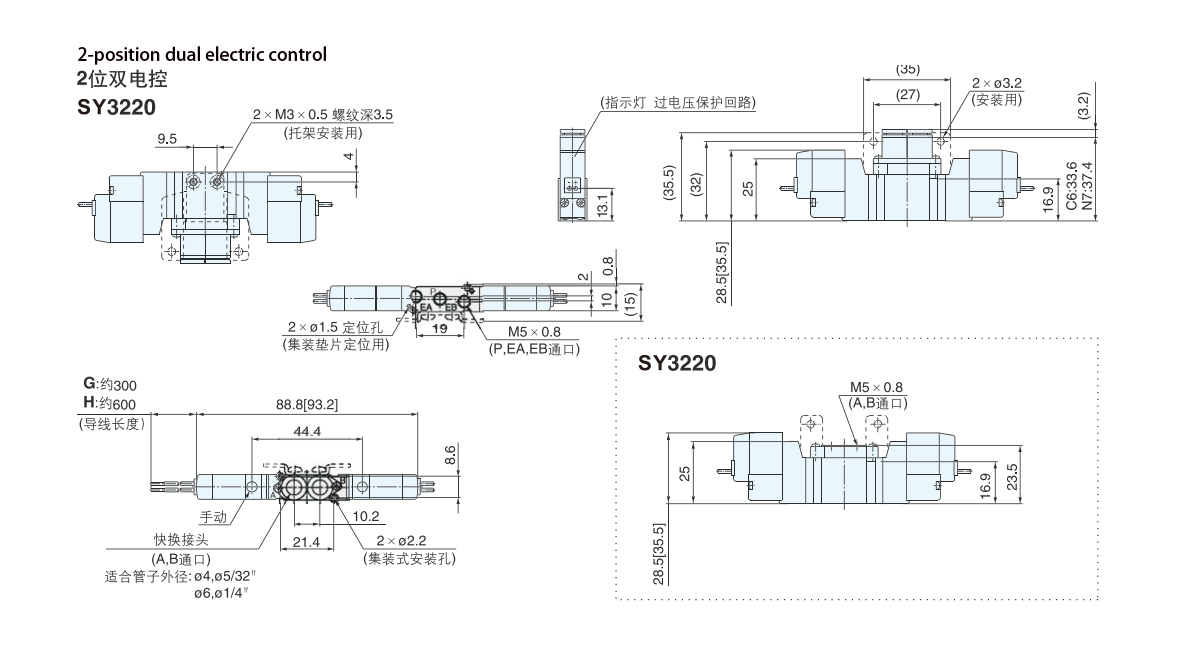

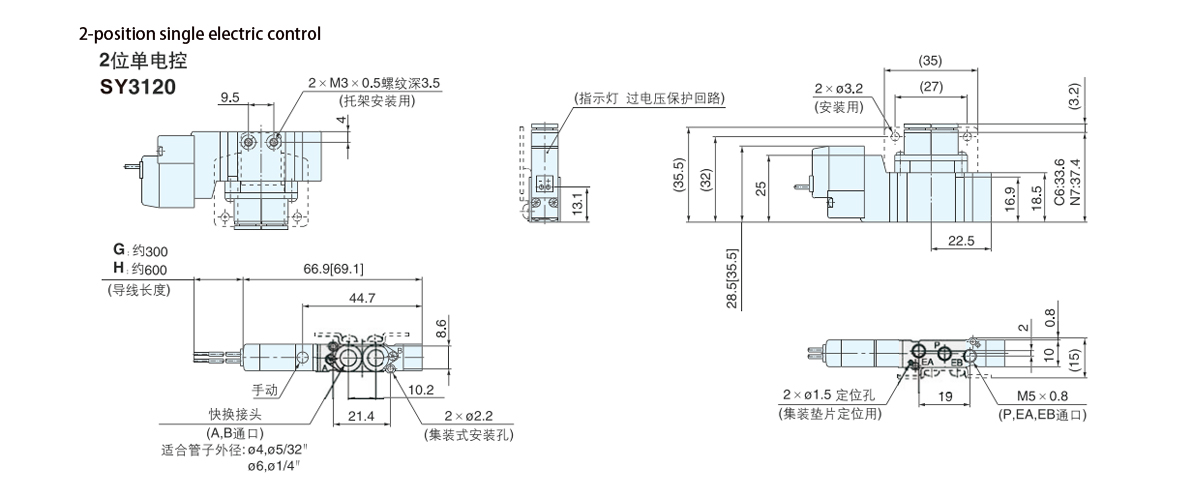

  • ابعاد خارجی سری SY3000

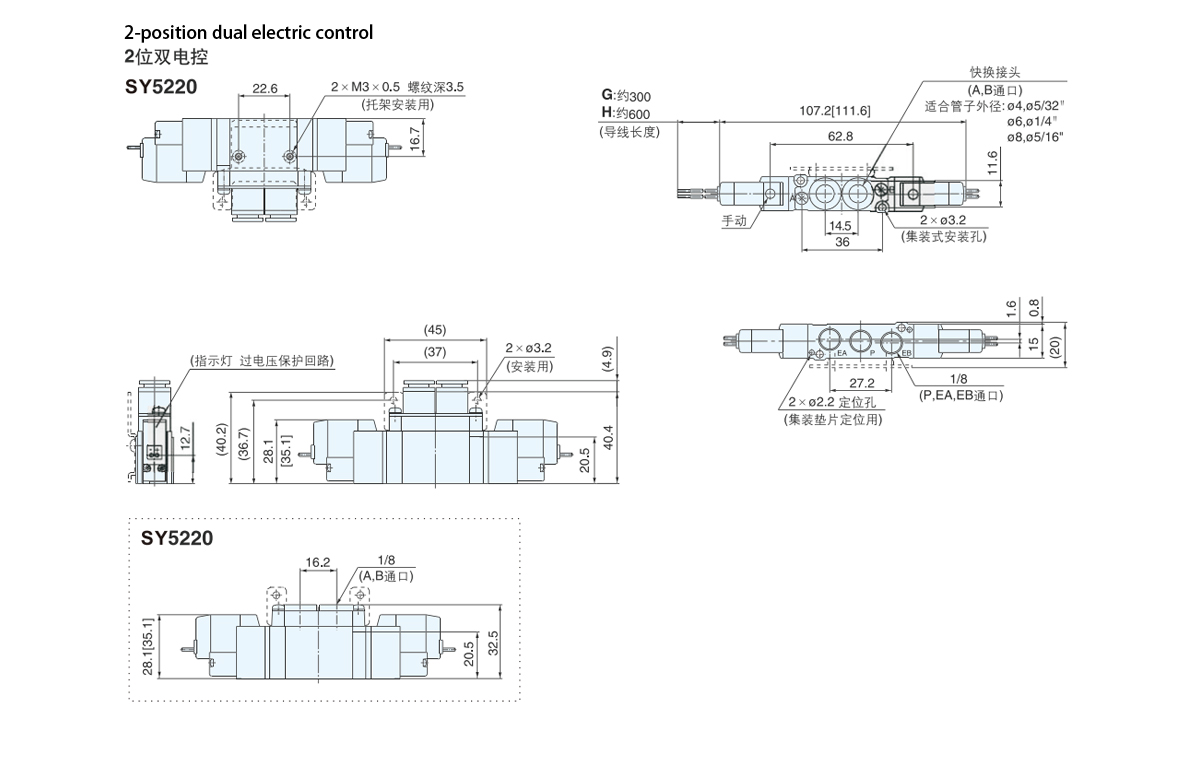

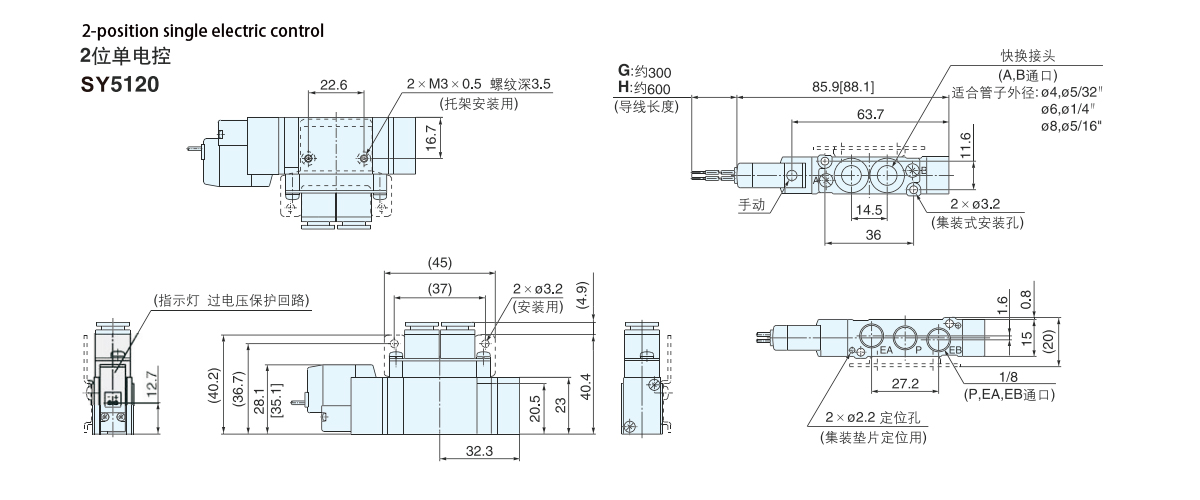

    ابعاد خارجی سری SY5000

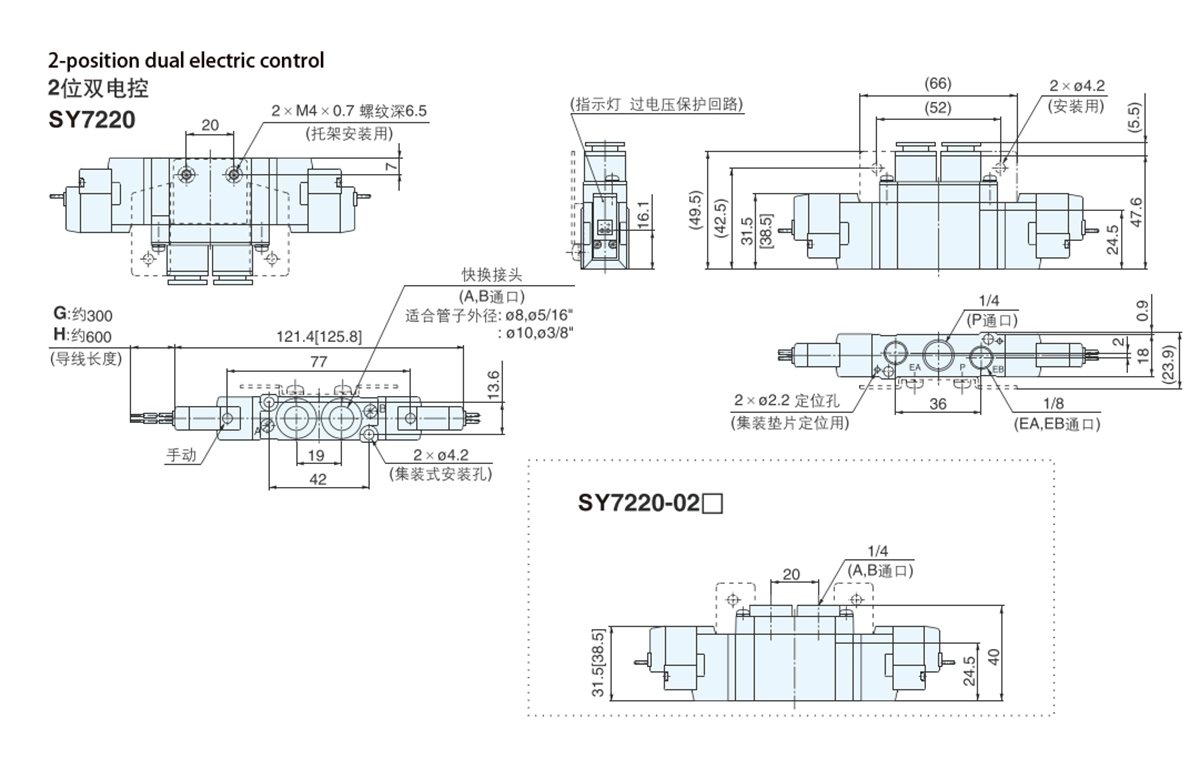

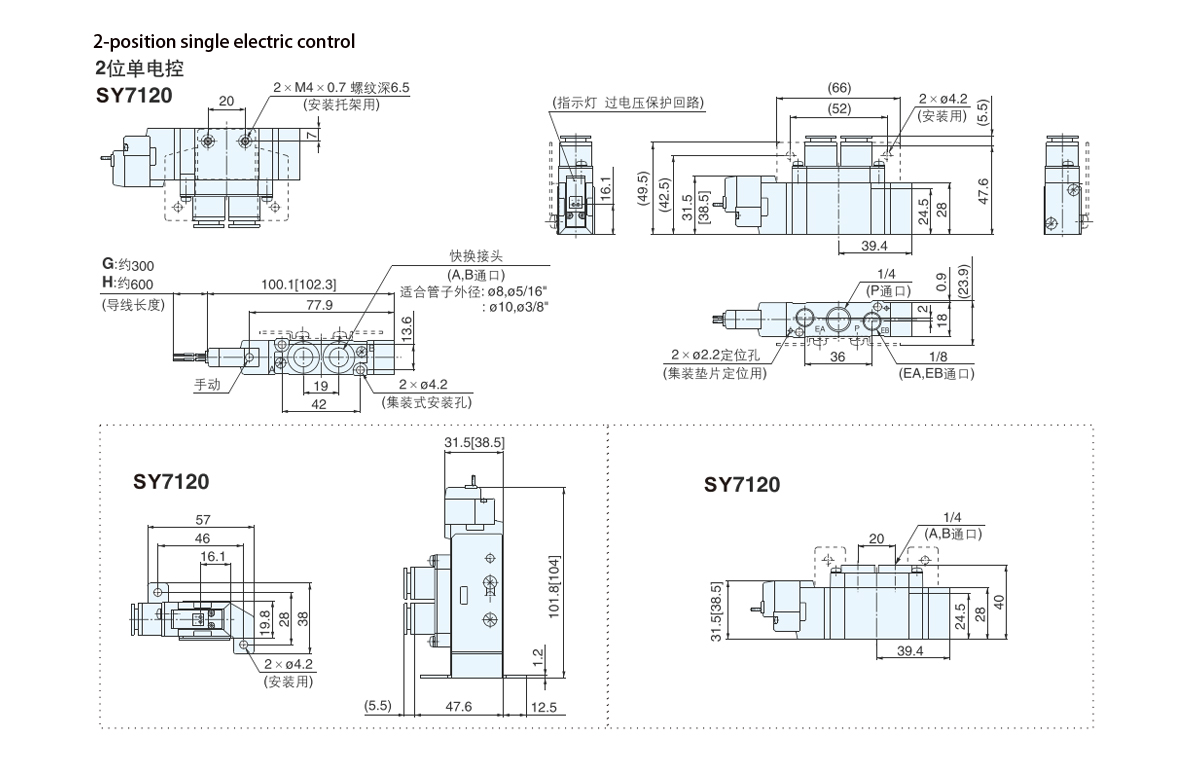

    ابعاد خارجی سری SY7000
