| مدل | ZSE30AF
(فشار مختلط) | ZSE30A (فشار خلاء) | ISE30A
(فشار مثبت) |
| محدوده فشار رتبهبندی شده | -100.0 ~ 100.0کیلو پاسکال | 0~-101 کیلو پاسکال | 0.0 تا 1.000 مگاپاسکال |
| محدوده فشار را تنظیم کنید | -101.0 ~ 101.0kPa | -101.3 ~ 10.0kPa | -0.100 ~ 1.000 مگاپاسکال |
| مقاوم در برابر فشار | 300 کیلو پاسکال | 1.5 مگا پاسکال |
| مایع | هوا، غیر خورنده، غیر قابل اشتعال |
| حداقل مقیاس تنظیم واحد فشار | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| نوار | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| میلی متر جیوه | 1 | - |
| ولتاژ | 12 تا 24 ولت DC ± 10 درصد، پیک ریپل زیر 10 درصد |
| مصرف فعلی | ≤40mA زیر (بدون بار) |

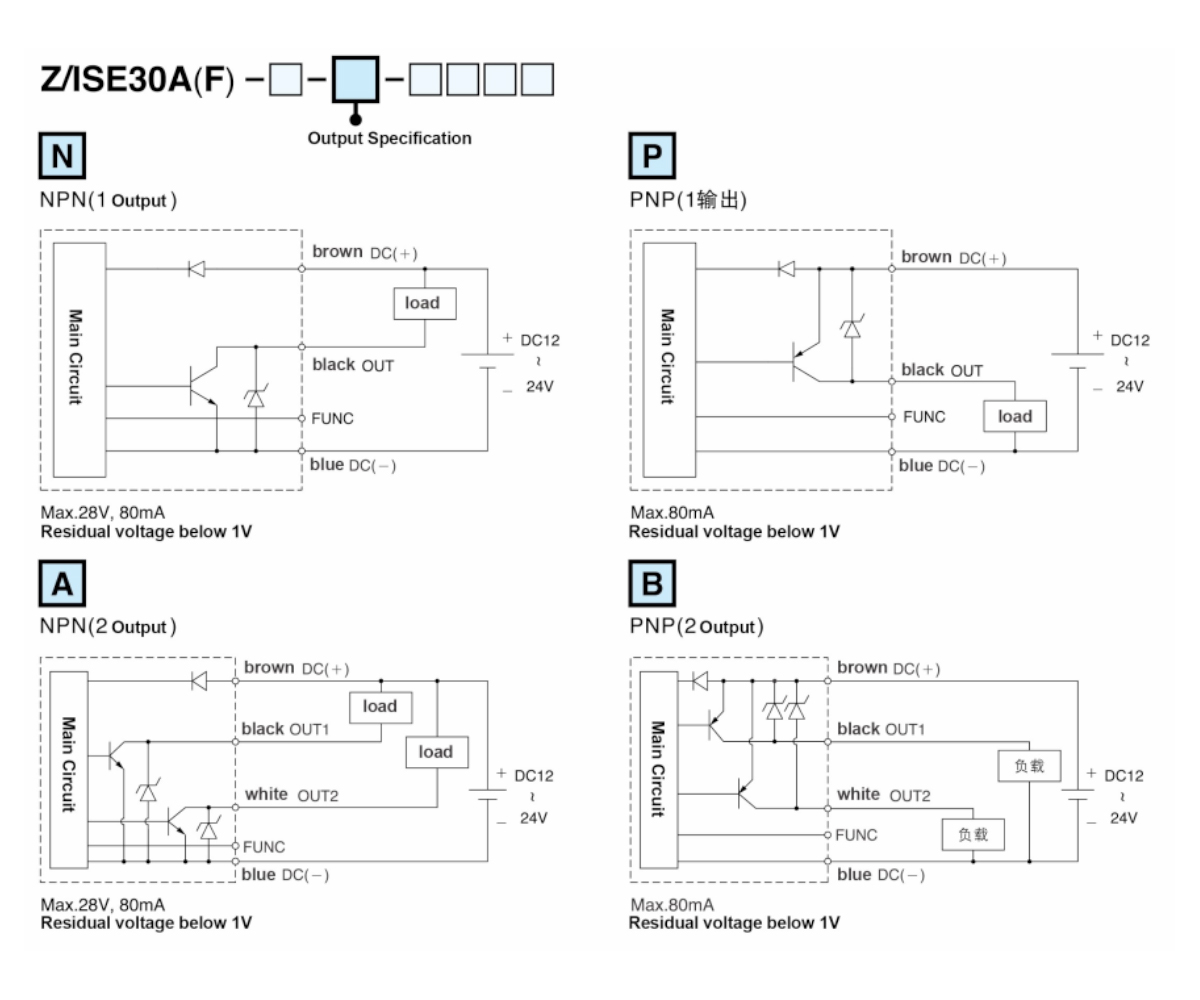

| خروجی را تغییر دهید | 2 خروجی کنترلر باز NPN 2 خروجی کنترلر باز PNP
حداکثر جریان بار: 125 میلی آمپر حداکثر جریان بار: 125 میلی آمپر
حداکثر ولتاژ تغذیه: 30 ولت دی سی حداکثر ولتاژ تغذیه: 24 ولت
افت فشار داخلی: 1.5 ولت کمتر افت فشار داخلی: 1.5 ولت پایین |
دقت تکرار
| ± 0.2% F.S. ± 1 رقم زیر |
| دیفرانسیل | مدل تنظیم تک نقطه | قابل تنظیم (*1) |
| دیفرانسیل Mode Window |
| حالت مقایسه پنجره |
| زمان واکنش | ≤2.5ms (عملکرد جلوگیری از عملکرد نادرست: 25ms،100ms،250ms،
500ms،1000ms،1500ms اختیاری) |
| حفاظت از اتصال کوتاه خروجی | بله |

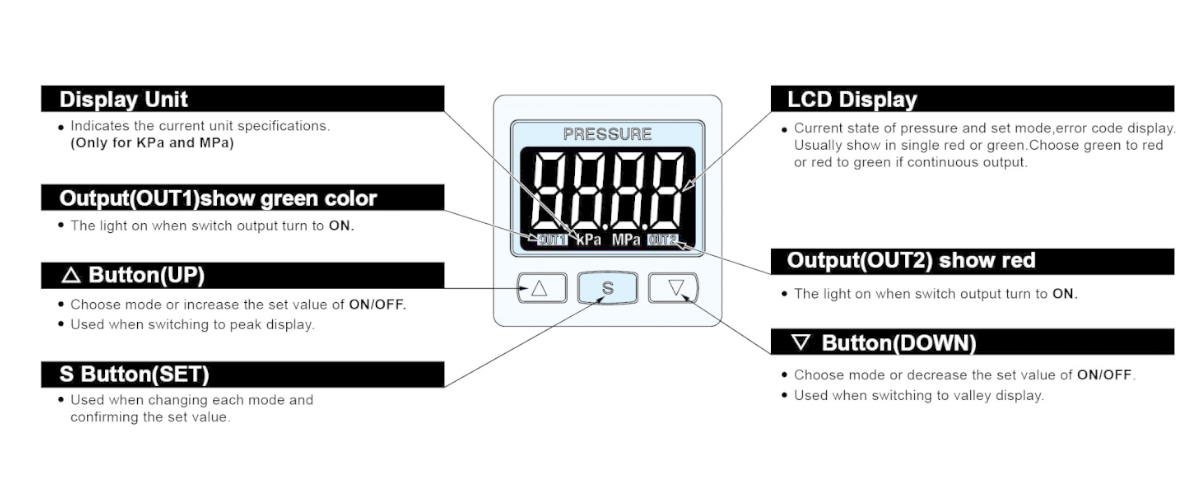

| نمایش | نمایشگر 3 رنگ (قرمز / سبز / نارنجی) (نرخ نمونه برداری: 5 بار در ثانیه) |
| نمایش Accuracy | ≤±2% F.S. ± 1 رقم (دمای محیط: 25±3 ℃) |
| چراغ نشانگر عمل | رنگ نارنجی (چراغ نشانگر 1 و 2) OUT1 OUT2 |
خروجی آنالوگ خطی
[ولتاژ خروجی (*2)] | ولتاژ خروجی: 1~5V≤±2.5%F.S. (محدوده فشار نامی)
خطی:≤±1%F.S.
امپدانس خروجی حدود 1kΩ |
خروجی آنالوگ خطی
[ولتاژ خروجی (*3)] | جریان خروجی: 4~20mA≤±2.5%F.S. (محدوده فشار نامی)
خطی:≤±1%F.S.
حداکثر امپدانس بار: 300Ω (ولتاژ 12 ولت)
600Ω (ولتاژ 24 ولت)
حداقل امپدانس بار: 50Ω |
زیست محیطی
مقاوم | سطح حفاظت | IP40 |
| دمای محیط | عملکرد: 0~50℃، صرفه جویی: -10~60℃ (بدون شبنم یا Unfrozen) |
| رطوبت محیط | عمل و صرفه جویی: 35~85% RH (بدون شبنم) |
| مقاوم در برابر فشار | 1000 ولت AC 1 دقیقه (بین سرب و پوسته پلاستیکی) |
مقاومت عایق | 500MΩ بالاتر (500V DC) (بین سرب و پوسته پلاستیکی) |
| مقاوم در برابر لرزش | دامنه پیچیده 1.5 میلی متر، هر دقیقه 10 هرتز ~ 55 هرتز ~ 10 هرتز، 2 ساعت در هر جهت (X، Y، Z) |
| ضد شوک | 100 متر بر ثانیه (10 گرم) 3 ساعت در هر جهت (X، Y، Z) |
| مشخصات دما | ≤±2.5% F.S. مقایسه دمای مرجع 25 درجه سانتیگراد (بین 0-50 درجه سانتیگراد) |

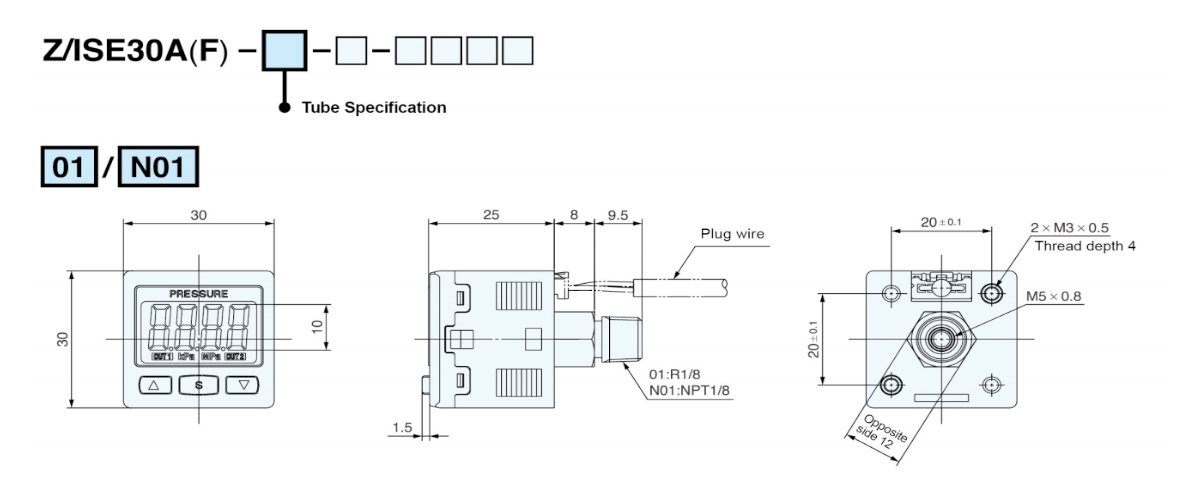

| قطر اتصال | R1M:R1/8"،M5;T1M:1/8"NPT،10-32UNF;G1M:G1/8"،M5 |
| مشخصات سیم | سیم PVC مقاوم در برابر روغن (0.15 میلی متر مربع) |
| وزن | حدود 80 گرم (شامل سیم 2 متری) |
توجه: 1. حالت تنظیم یک نقطه و حالت مقایسه پنجره می تواند انحراف 1-8 رقم را تنظیم کند.
2. هنگام انتخاب خروجی ولتاژ، جریان خروجی وجود ندارد. فقط یکی از دو نوع خروجی را می توان انتخاب کرد.
3. هنگام انتخاب خروجی جریان، خروجی ولتاژ وجود ندارد. فقط یکی از دو نوع خروجی را می توان انتخاب کرد. |
