انواع سیلندرهای هوا: راهنمای کامل

انواع مختلف سیلندرهای هوا چیست؟

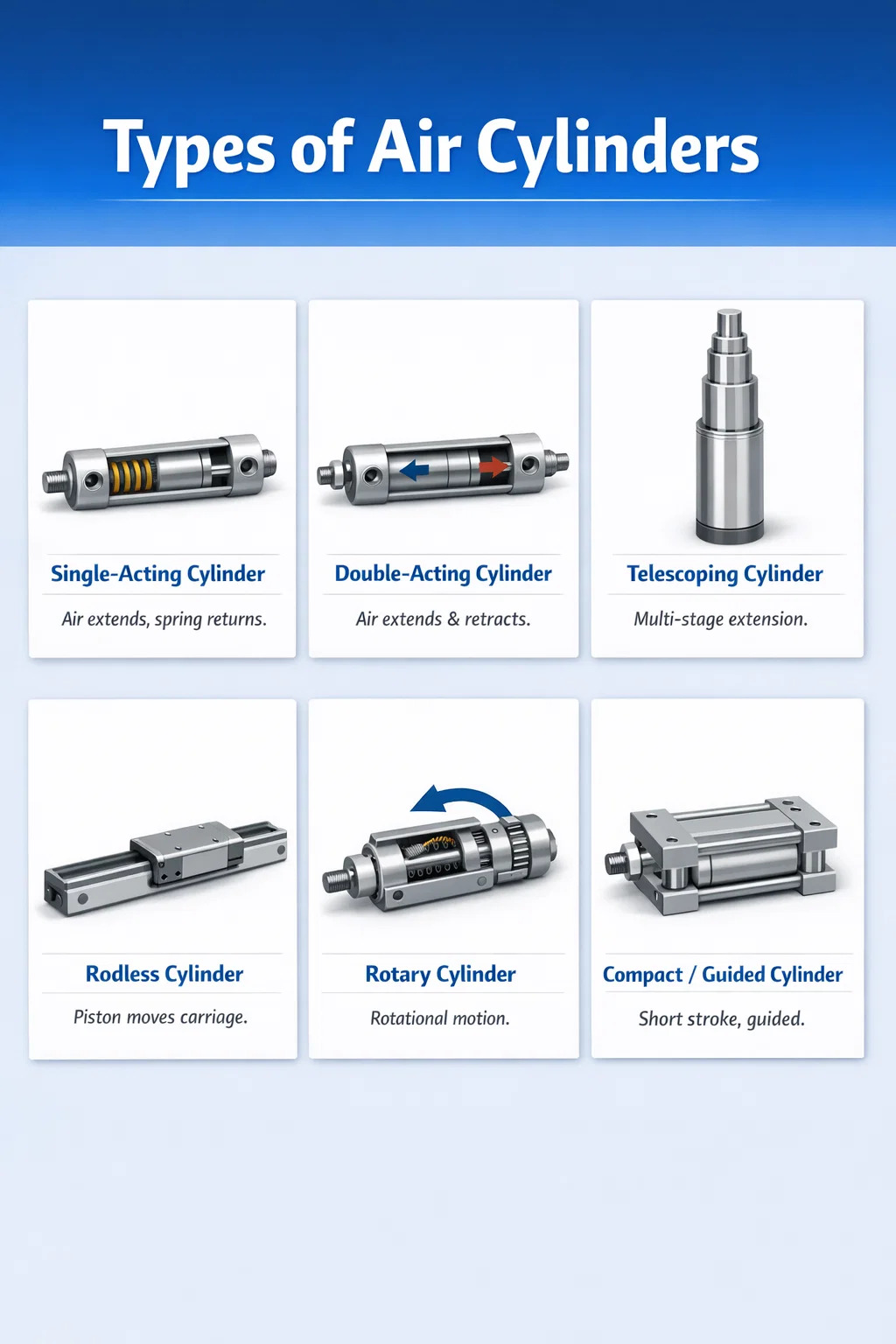

سیلندرهای هوا - که سیلندرهای پنوماتیکی نیز نامیده می شود - انرژی هوای فشرده را به حرکت خطی یا چرخشی مکانیکی تبدیل می کند. وجود دارد شش نوع اصلی سیلندر هوا در کاربردهای صنعتی، خودروسازی و تولیدی مورد استفاده قرار می‌گیرد: سیلندرهای تک اثره، سیلندرهای دو اثره، سیلندرهای تلسکوپی، سیلندرهای بدون میله، سیلندرهای چرخشی و سیلندرهای فشرده/ هدایت شونده. هر نوع هدف مکانیکی مشخصی را دنبال می کند و انتخاب نامناسب می تواند منجر به سایش زودرس، اتلاف انرژی یا خرابی کامل سیستم شود.

درک این دسته بندی ها فقط آکادمیک نیست - بازار جهانی سیلندرهای پنوماتیک تقریباً ارزش گذاری شده است 14.2 میلیارد دلار در سال 2023 و پیش بینی می شود تا سال 2030 به طور پیوسته رشد کند، که ناشی از تقاضای اتوماسیون در بسته بندی، فرآوری مواد غذایی و مونتاژ خودرو است. انتخاب صحیح سیلندر مستقیماً بر زمان چرخه، مصرف انرژی و فواصل نگهداری تأثیر می گذارد.

سیلندرهای هوای تک اثره

سیلندرهای تک اثر از هوای فشرده برای حرکت پیستون فقط در یک جهت استفاده می کنند. حرکت برگشتی توسط یک فنر داخلی یا یک نیروی مکانیکی خارجی مانند گرانش انجام می شود. اینها از ساده ترین و مقرون به صرفه ترین سیلندرهای پنوماتیک موجود هستند.

سیلندرهای تک اثر چگونه کار می کنند

هوای فشرده از طریق یک پورت وارد شده و پیستون را به جلو می راند. هنگامی که فشار هوا آزاد می شود، فنر داخلی پیستون را به حالت اولیه خود برمی گرداند. از آنجا که یک فنر نیمی از کار را انجام می دهد، نیروی خروجی موثر با مقاومت فنر کاهش می یابد - معمولاً بین 10% و 20% بسته به سفتی فنر و اندازه سیلندر.

برنامه های کاربردی رایج

• بستن و نگه داشتن قطعات کار در حین ماشینکاری
• عملیات مهر زنی و مشت زدن در جایی که ضربه برگشتی نیازی به نیروی ندارد
• محرک های درب و دروازه که در آن گرانش به بازگشت کمک می کند
• مکانیسم های ترمز و دستگاه های قفل ایمنی
• تجهیزات کشاورزی مانند بذرکاری و مکانیسم های کاشت

هنگامی که مصرف هوا باید به حداقل برسد، سیلندرهای تک اثر ترجیح داده می شوند، زیرا هوا فقط در زمان کار مصرف می شود. در برنامه های با چرخه بالا که 50 تا 100 سیکل در دقیقه اجرا می شود، این به معنای صرفه جویی در هوای فشرده در طول یک تغییر تولید است.

محدودیت هایی که باید در نظر بگیرید

طول کورس سیلندرهای تک اثر محدود است زیرا ضربات طولانی تر به فنرهای طولانی تری نیاز دارد که فضای سوراخ را اشغال می کند و مساحت قابل استفاده سیلندر را کاهش می دهد. در عمل، اکثر سازندگان سیلندرهای برگشت فنر را به ضربات محدود می کنند 100 میلی متر (تقریباً 4 اینچ) یا کمتر فراتر از آن، طراحی دوگانه عملی تر می شود.

سیلندرهای هوای دو کاره

سیلندرهای دو کاره پرکاربردترین نوع سیلندر پنوماتیک در اتوماسیون صنعتی هستند. آن‌ها از هوای فشرده برای نیرو دادن به حرکت‌های امتدادی و جمع‌آوری استفاده می‌کنند و به اپراتور کنترل کامل روی نیرو و سرعت در هر دو جهت را می‌دهند.

اصل ساخت و ساز و بهره برداری

یک سیلندر دو عملکرد دارای دو درگاه هوا است - یکی در هر طرف پیستون. هنگامی که هوا وارد درگاه کلاهک انتهایی می شود، پیستون گسترش می یابد. هنگامی که هوا به درگاه انتهای میله هدایت می شود، پیستون جمع می شود. یک شیر کنترل جهت (معمولاً یک شیر برقی 4/2 یا 5/2) جریان هوا را بین دو پورت متناوب می کند. چون هیچ فنری در کار نیست، منطقه کامل سوراخ به گسترش نیرو کمک می کند ، این سیلندرها را به طور قابل توجهی قدرتمندتر از همتایان تک اثر خود با قطر سوراخ یکسان می کند.

تفاوت محاسبه نیرو بین ضربه ها

یک تمایز مهم: نیروهای امتدادی و جمع شدنی برابر نیستند. در سکته گسترده، نیرو با استفاده از سطح سوراخ کامل محاسبه می شود. در حرکت عقب، میله پیستون بخشی از سوراخ را اشغال می کند، بنابراین منطقه موثر - و بنابراین نیروی جمع شدن - کمی کمتر است. برای یک سیلندر با سوراخ 50 میلی متر و یک میله 20 میلی متر در 6 بار، نیروی گسترش تقریباً است. 1178 نیوتن در حالی که نیروی جمع شدن تقریباً کاهش می یابد 990 N . این عدم تقارن باید در طرح هایی لحاظ شود که در آن نیروی جمع شدنی حیاتی است.

موارد استفاده معمولی

• اتوماسیون انتخاب و قرار دادن در خطوط مونتاژ
• منحرف کننده های نقاله و سیستم های مرتب سازی
• گیره و اجکتور دستگاه قالب گیری تزریقی
• ابزار رباتیک انتهای بازو
• لوازم جوشکاری و پرس بدنه خودرو

سیلندرهای هوای دو کاره در اندازه‌های سوراخ موجود هستند 8 میلی متر تا بیش از 320 میلی متر ، نیروی خروجی از چند نیوتن تا ده ها کیلونیوتون را پوشش می دهد. این گستره وسیع باعث می شود که تقریباً با هر کاربرد صنعتی سازگار شوند.

سیلندرهای هوا تلسکوپی

سیلندرهای تلسکوپی برای کاربردهایی طراحی شده اند که در آن به یک حرکت طولانی نیاز است اما طول جمع شده (جمع شده) باید کوتاه بماند. آن‌ها با استفاده از لوله‌های تو در تو - که مراحل یا آستین‌ها نامیده می‌شوند- که به‌طور متوالی در داخل دیگری گسترش می‌یابند، به این امر دست می‌یابند.

طرح‌های تلسکوپ تک‌اثر در مقابل طرح‌های تلسکوپی دو اثره

سیلندرهای تلسکوپی در هر دو پیکربندی تک اثره و دو اثره موجود هستند. نسخه‌های تک عملکرد ساده‌تر و ارزان‌تر هستند، اما برای جمع‌کردن به گرانش یا وزن بار تکیه می‌کنند، که آنها را بیشتر برای بلند کردن عمودی مناسب می‌کند. سیلندرهای تلسکوپی دوگانه می توانند تحت قدرت کشیده و جمع شوند و امکان نصب افقی یا معکوس را فراهم کنند - اگرچه ساخت آنها به طور قابل توجهی پیچیده تر است و هزینه آنها به طور قابل توجهی بالاتر است.

برنامه های کاربردی کلیدی

• کامیون های کمپرسی و بدنه تخلیه کننده که به سیلندرهای 3-5 مرحله ای نیاز دارند
• بالابر قیچی و سکوهای کار هوایی
• ماشین آلات صحنه تئاتر و تجهیز سرگرمی
• الحاقات نردبان ماشین آتش نشانی

یک استوانه تلسکوپی سه مرحله ای با طول فروریخته از 600 میلی متر می تواند به یک سکته مغزی کاملاً طولانی مدت دست یابد 1700 میلی متر - تقریباً سه برابر طول جمع شده آن. دستیابی به این کارایی فضایی با یک سیلندر تک میله ای معمولی غیرممکن است.

کاهش نیرو در مراحل مختلف

یک ملاحظات مهندسی مهم: هر مرحله متوالی در یک سیلندر تلسکوپ دارای سوراخ کوچکتری نسبت به مرحله قبلی است، به این معنی با گسترش بیشتر سیلندر، نیروی خروجی کاهش می یابد . طراحان باید سیلندر را بر اساس بدترین موقعیت بار اندازه گیری کنند، که معمولاً در امتداد کامل یا نزدیک به زمانی که نیرو به حداقل می رسد رخ می دهد.

سیلندرهای هوای بدون میله

سیلندرهای پنوماتیک بدون میله، میله پیستون سنتی را به طور کامل حذف می کنند، در عوض حرکت پیستون را به یک کالسکه خارجی منتقل می کنند یا از طریق یک شکاف یا کوپلینگ مغناطیسی می لغزند. این طرح ضربه موثر را برای طول نصب معین دو برابر می کند در مقایسه با یک سیلندر میله ای معمولی، آنها را در محیط های محدود به فضا بسیار ارزشمند می کند.

سیلندرهای بدون میله مکانیکی

در طراحی شیار (یا نوار) مکانیکی، بدنه سیلندر دارای یک شکاف طولی است. پیستون داخلی از طریق این شکاف به یک کالسکه خارجی متصل می شود. یک نوار فلزی یا پلاستیکی انعطاف پذیر، شکاف را در دو طرف نقطه اتصال می‌بندد تا از نشت هوا جلوگیری کند. این سیلندرها می توانند بارهای جانبی مستقیم را تحمل کنند و برای کاربردهایی که نیاز به دقت هدایت بالایی دارند مناسب هستند.

سیلندرهای بدون میله با اتصال مغناطیسی

سیلندرهای بدون میله جفت شده مغناطیسی از یک پیستون داخلی مهر و موم شده مجهز به آهنرباهای دائمی قوی استفاده می کنند. یک کالسکه خارجی مجهز به آهنرباهای مخالف حرکت پیستون را از دیواره سیلندر بدون هیچ شکاف فیزیکی دنبال می کند. این طرح کاملا مهر و موم شده ایده آل برای محیط‌های اتاق تمیز، مناسب غذا، و محیط‌های شستشو زیرا هیچ منفذی برای ورود آلودگی یا فرار روانکارها وجود ندارد. مبادله حداکثر ظرفیت بار جانبی کمتر در مقایسه با نسخه‌های شکافدار است.

جایی که سیلندرهای بدون میله اکسل

• واحدهای انتقال خطی در ماشین های بسته بندی و لیبل گذاری
• سیستم های شاتل افقی در مراکز ماشینکاری CNC
• تولید تجهیزات پزشکی که در آن آلودگی یک نگرانی است
• سیستم های دروازه ای و مراحل موقعیت یابی چند محوره

سیلندرهای استاندارد بدون میله با طول سکته مغزی در دسترس هستند 50 میلی متر تا بیش از 10000 میلی متر . برای ضربات بسیار طولانی، راهنماهای ضد چرخش و تکیه گاه های مرکزی برای جلوگیری از افتادگی بشکه و رانش کالسکه توصیه می شود.

سیلندرهای هوای دوار

در حالی که بیشتر سیلندرهای پنوماتیکی حرکت خطی ایجاد می کنند، سیلندرهای هوای چرخشی انرژی هوای فشرده را به حرکت زاویه ای (چرخشی) تبدیل می کنند. اغلب آنها را محرک های چرخشی پنوماتیک می نامند. اینها از موتورهای هوا متمایز هستند - سیلندرهای دوار تولید می کنند چرخش با زاویه محدود (معمولاً 90 درجه، 180 درجه یا 270 درجه) به جای چرخش مداوم.

محرک های چرخشی Rack-and-Pinion

متداول ترین طراحی سیلندر دوار از یک یا دو پیستون خطی متصل به چرخ دنده قفسه ای استفاده می کند که محور پینیون را به حرکت در می آورد. هوا پیستون(ها) را فشار می دهد، قفسه پینیون را می چرخاند و گشتاور به شفت خروجی منتقل می شود. طراحی های دو قفسه بار و گشتاور خروجی تقریبا دو برابر برای اندازه حفره معین زاویه چرخش از طریق توقف های خارجی، معمولاً بین 0 تا 270 درجه قابل تنظیم است.

محرک های چرخشی نوع پره ای

عملگرهای پره ای از یک پارو (پره) متصل به شفت خروجی در داخل یک محفظه دایره ای استفاده می کنند. فشار هوا در یک طرف پره، شفت را می چرخاند. هوای طرف مقابل آن را به عقب می چرخاند. طرح های تک پره اجازه می دهد تا 280 درجه چرخش ، در حالی که طرح های دو پره به حدود محدود می شود 100 درجه اما گشتاور بالاتری را در بدنه جمع و جورتر ارائه می دهد.

برنامه های کاربردی معمولی

• فعال سازی شیر در لوله کشی فرآیند (شیرهای توپی ربع دور، شیرهای پروانه ای)
• جداول نمایه سازی و موقعیت یابی چرخشی در اتوماسیون مونتاژ
• مفاصل رباتیک مچ دست و آرنج
• چرخاندن قسمت و جهت گیری در خطوط انتقال
• محرک درب و دریچه در تجهیزات صنعتی

سیلندرهای هوای فشرده و هدایت شونده

سیلندرهای فشرده و هدایت شونده انواعی تخصصی هستند که به دو چالش بسیار خاص پاسخ می دهند: فضاهای نصب بسیار تنگ و کاربردهایی که نیاز به میله پیستون برای مقاومت در برابر چرخش یا بارهای جانبی بدون اتکا به سیستم های راهنمای خارجی دارند.

سیلندرهای فشرده کوتاه مدت

سیلندرهای پنکیک یا سیلندرهای مسطح نیز نامیده می شوند، این واحدها دارای حداقل طول بدنه نسبت به سوراخ خود هستند. سکته مغزی معمولاً محدود به 1 میلی متر تا 50 میلی متر . پروفیل صاف آنها به آنها اجازه می دهد تا در مناطق محدودی که بدنه سیلندر استاندارد به سادگی جا نمی شود نصب شوند. موارد استفاده متداول عبارتند از پرس PCB، توزیع برچسب و میکرو موقعیت در تجهیزات نیمه هادی.

سیلندرهای هدایت شونده (دو میله ای).

سیلندرهای هدایت شونده دارای دو میله پیستون موازی هستند که به یک صفحه جلو مشترک متصل هستند. این پیکربندی از چرخش میله جلوگیری می کند و مقاومت بالایی در برابر بارهای لحظه ای (نیروهای خارج از مرکز) ایجاد می کند. سیلندرهای هدایت شونده می توانند بارهای جانبی را تحمل کنند 4 تا 10 برابر بیشتر است نسبت به یک سیلندر استاندارد تک میله ای از همان سوراخ، نیاز به راهنمای خطی خارجی جداگانه را در بسیاری از کاربردها از بین می برد.

سیلندرهای واحد کشویی

سیلندرهای واحد کشویی یک کالسکه هدایت شده را مستقیماً روی بدنه سیلندر ادغام می کنند. کالسکه بر روی بلبرینگ های خطی یا ریل های توپی چرخشی سوار می شود و یک سطح صاف برای نصب ابزار یا وسایل قطعه کار فراهم می کند. این واحدهای یکپارچه زمان طراحی و مونتاژ را در پروژه های اتوماسیون سفارشی به میزان قابل توجهی کاهش می دهند. Festo، SMC و Parker همگی واحدهای اسلاید مدولار را با طول‌های ضربه‌ای قابل تعویض و پیکربندی بلبرینگ ارائه می‌دهند.

مقایسه انواع سیلندر هوا در یک نگاه

سبک های نصب سیلندر و تاثیر آنها بر عملکرد

صرف نظر از نوع سیلندر، پیکربندی نصب تأثیر مستقیمی بر عملکرد، طول عمر و مدیریت بار دارد. سیلندرهای استاندارد ISO 15552 و NFPA T3.6.7 رابط های نصب قابل تعویض را ارائه می دهند که جایگزینی را در بین سازندگان مختلف ساده می کند.

• پایه پایه (MS1/MS2): نصب پایه ثابت؛ ایده آل برای فشار/کشش درون خطی با بارهای همتراز. ناهماهنگی تنش خمشی را به میله و آب بندی منتقل می کند.
• پایه فلنج (MF1/MF2): پیچ‌های فلنج جلو یا عقب مستقیماً به صفحه دستگاه می‌پیوندند. عالی برای برنامه هایی با بارهای صلب و درون خطی.
• پایه Clevis (MP1/MP3): به سیلندر اجازه می‌دهد تا در حین حرکت بار در یک قوس بچرخد. به طور گسترده در درب بازکن ها، مکانیسم های اتصال و سیستم های کج استفاده می شود. برای مفصل بندی کامل باید از یک گیره انتهایی میله ای (MP5) در سمت میله استفاده شود.
• پایه Trunnion (MT1/MT4): به بدنه سیلندر اجازه می دهد تا در یک صفحه تاب بخورد. رایج در پرس های صنعتی و جابجایی مواد در جایی که حرکت محوری مورد نیاز است.

نصب نادرست یکی از شایع ترین علل خرابی زودرس آب بندی و نمره گذاری میله است. مطالعات تولیدکنندگان پیشرو سیلندرهای پنوماتیک نشان می دهد که بیش از 30٪ از خرابی سیلندر در میدان به جای ایرادات مادی یا تولیدی، به عدم تراز و نصب نامناسب نسبت داده می شوند.

مشخصات کلیدی که باید هنگام انتخاب سیلندر هوا درک کنید

انتخاب یک سیلندر هوا فراتر از انتخاب یک نوع است. چندین پارامتر فنی باید با هم ارزیابی شوند تا اطمینان حاصل شود که سیلندر در طول عمر مورد نظر خود به طور قابل اعتماد عمل می کند.

قطر سوراخ و نیروی خروجی

نیروی خروجی با فرمول F = P × A تعیین می شود که در آن P فشار تغذیه و A منطقه موثر پیستون است. در فشار عرضه استاندارد از 6 بار (87 psi) یک سیلندر با سوراخ 50 میلی‌متری تقریباً 1178 نیوتن در طول حرکت طولی تولید می‌کند، در حالی که یک سیلندر با سوراخ 80 میلی‌متر تقریباً 3016 نیوتن تولید می‌کند. اندازه‌های حفره بر اساس ISO 6432 و ISO 15552 استاندارد شده‌اند تا محاسبات اندازه و منبع‌یابی را ساده‌تر کنند.

طول سکته مغزی و خطر کمانش

برای سیلندرهای طولانی مدت تحت بارهای فشاری، میله پیستون می تواند کمانش (شکست ستون) در صورتی که قطر میله کمتر از اندازه باشد. مهندسان از فرمول ستون اویلر برای بررسی محدودیت های کمانش استفاده می کنند و اکثر سازندگان نمودارهای بارگذاری را ارائه می دهند که به طور خودکار یک ضریب ایمنی 3:1 تا 5:1 . هنگامی که قطر میله استاندارد کافی نیست، گزینه های میله بزرگ یا سیستم های راهنمای خارجی باید مشخص شود.

دمای عملیاتی و مواد مهر و موم

مهر و موم استاندارد NBR (نیتریل) دمای عملیاتی را از -20 تا 80 درجه سانتی گراد . برای دماهای بالا تا 200 درجه سانتیگراد، از مهر و موم های سیلیکونی یا PTFE استفاده می شود. برای محیط‌های با دمای پایین (تا ۴۰- درجه سانتی‌گراد)، ترکیبات پلی‌یورتان یا نیتریل با دمای پایین فرمول‌بندی‌شده ویژه در دسترس هستند. انتخاب مواد مهر و موم نیز تحت تأثیر سازگاری رسانه است - برای مثال، اگر سیلندر در یک محیط پردازش مواد غذایی با شستشوی منظم با استفاده از مواد تمیزکننده سوزاننده استفاده شود، مهر و موم EPDM و بدنه های فولادی ضد زنگ مشخصات صحیحی هستند.

بالشتک انتهای سکته مغزی

در سرعت‌های چرخه بالا، پیستونی که بدون بالشتک به انتهای حرکت خود می‌رسد، ضربه مکانیکی قابل‌توجهی ایجاد می‌کند و باعث ایجاد نویز و تسریع سایش بر روی اجزای داخلی می‌شود. بالشتک های پنوماتیکی قابل تنظیم حجم کمی از هوا را در نزدیکی انتهای ضربه به دام می اندازند و باعث کاهش تدریجی سرعت می شوند. بالشتک های تنظیم شده به درستی می توانند نیروهای ضربه را کاهش دهند 80% تا 95% در مقایسه با سیلندرهای بدون بالشتک که با سرعت و بار یکسان کار می کنند.

عوامل نگهداری که عمر سرویس سیلندر هوا را افزایش می دهند

اگر سیستمی که در آن کار می کند به درستی نگهداری نشود، حتی سیلندر پنوماتیکی با بالاترین کیفیت نیز پیش از موعد از کار می افتد. عوامل زیر بحرانی ترین هستند.

کیفیت هوا و فیلتراسیون

رطوبت و آلودگی ذرات در هوای فشرده از دلایل اصلی خوردگی داخلی و تخریب آب بندی هستند. کیفیت هوای کلاس 3 ISO 8573-1 (ذرات ≤ 5 میکرومتر، نقطه شبنم فشار ≤ 3 درجه سانتیگراد، غلظت روغن ≤ 1 mg/m³) به طور کلی به عنوان حداقل استاندارد برای سیلندرهای پنوماتیک پذیرفته شده است. استفاده از واحد FRL مناسب (فیلتر-تنظیم کننده-روانکار) در هر مدار باعث افزایش عمر آب بندی می شود. دو تا سه بار در مقایسه با سیستم های بدون فیلتر و روغن کاری نشده.

روش های روانکاری

سیلندرهای پنوماتیک مدرن اغلب به صورت پیش روغن کاری شده با گریس با طول عمر بالا عرضه می شوند و برای سیستم های هوای بدون روغن کاری طراحی شده اند. افزودن روغن‌کاری مه روغن به چنین سیلندرهایی می‌تواند در واقع گریس اعمال شده در کارخانه را از بین ببرد و عمر مفید آن را کوتاه کند. همیشه با سازنده تأیید کنید که آیا روغن کاری خط هوا برای یک مدل سیلندر خاص توصیه می شود یا منع مصرف دارد.

میله برف پاک کن و آلودگی خارجی

در محیط‌های گرد و غبار یا کثیف، زباله‌های چسبیده به میله پیستون در هر حرکت جمع‌آوری به داخل سیلندر کشیده می‌شوند و به عنوان یک ساینده روی مهر و موم میله عمل می‌کنند. مهر و موم برف پاک کن - که حلقه های خراش دهنده نیز نامیده می شود - یک ویژگی استاندارد در اکثر سیلندرهای صنعتی است، اما باید به عنوان بخشی از برنامه تعمیر و نگهداری پیشگیرانه، معمولاً هر بار، بازرسی و تعویض شوند. 6 تا 12 ماه در محیط های با آلودگی بالا

نحوه انتخاب نوع مناسب سیلندر پنوماتیک

محدود کردن نوع سیلندر صحیح برای یک کاربرد معین شامل کار کردن از طریق یک فرآیند تصمیم گیری ساده بر اساس الزامات عملکردی است.

1. نوع حرکت را تعریف کنید: آیا حرکت مورد نیاز خطی، زاویه ای یا چرخشی است؟ حرکت خطی به سیلندرهای استاندارد، بدون میله، فشرده یا هدایت شونده اشاره دارد. حرکت زاویه ای به محرک های چرخشی اشاره می کند.
2. تعیین نیروی مورد نیاز: بار شامل اصطکاک، اینرسی، و هر مولفه گرانش عمودی را محاسبه کنید. یک ضریب ایمنی حداقل 1.5× اضافه کنید و قطر سوراخ را از جداول نیروی سازنده انتخاب کنید.
3. ایجاد سکته: اگر کورس کوتاه و فضا کم باشد، یک سیلندر فشرده مناسب است. اگر سکته مغزی طولانی باشد اما طول نصب محدود باشد، باید یک سیلندر بدون میله یا تلسکوپ در نظر گرفته شود.
4. ارزیابی شرایط محیطی: درجه حرارت شدید، قرار گرفتن در معرض مواد شیمیایی، نیاز به شستشو و سطح گرد و غبار، همگی بر روی مواد بدنه، انتخاب مهر و موم و مشخصات پرداخت سطح تأثیر می‌گذارند.
5. نرخ چرخه و چرخه کار را بررسی کنید: کاربردهای با سرعت بالا و چرخه بالا به بالشتک مناسب، اندازه پورت مناسب، و ترکیبات آب بند به طور بالقوه مقاوم از نظر حرارتی برای کنترل گرمای تولید شده توسط فشرده سازی مکرر نیاز دارند.
6. ارزیابی الزامات بار جانبی و بار لحظه ای: اگر سیلندر تحت نیروهای خارج از محور قرار گیرد، یک سیلندر هدایت شونده یا راهنمای خطی خارجی برای جلوگیری از آب بندی زودرس میله و سایش بوش ضروری است.

با پیروی از این رویکرد ساختاریافته، اکثر مهندسان می توانند با اطمینان نوع و اندازه سیلندر پنوماتیکی مناسب را در اولین تلاش مشخص کنند و از طراحی مجدد و چرخه های جایگزین پرهزینه بعدی در پروژه جلوگیری کنند.
