سیستمهای پنوماتیکی ستون فقرات اتوماسیون صنعتی مدرن هستند – و درک نحوه کار، محل خرابی و نحوه بهینهسازی آنها میتواند مستقیماً زمان خرابی و هزینههای عملیاتی را کاهش دهد. این راهنما همه چیز را از اجزای اصلی گرفته تا معیارهای عملکرد، با ارقام واقعی از محیط های تولید را پوشش می دهد.
اجزای اصلی سیستم های پنوماتیک توضیح داده شده است
کمپرسورها
کمپرسورهای اسکرو روتاری بر کارخانه های صنعتی غالب هستند زیرا جریان هوای مداوم را با فشار ثابت ارائه می دهند. یک واحد پیچ دوار معمولی 55 کیلو وات می تواند تقریباً تولید کند 9-10 m³/min هوای آزاد در 7 بار، برای تامین انرژی ده ها سیلندر سایز متوسط به طور همزمان کافی است. کمپرسورهای پیستونی رفت و برگشتی برای مغازه های کوچکتر و کاربردهای متناوب رایج هستند.
گیرنده های هوا
مخازن ذخیره سازی افزایش تقاضا را کاهش می دهند و به کمپرسور اجازه می دهند در دوره های کم بار خاموش شود. قاعده کلی این است 6-10 لیتر ظرفیت گیرنده در هر متر مکعب در دقیقه خروجی کمپرسور . یک گیرنده کم حجم کمپرسور را مجبور به چرخه کوتاه می کند که باعث افزایش سایش و مصرف انرژی تا 20٪ می شود.
واحدهای FRL
این filter-regulator-lubricator combination is the last line of air preparation before each machine or actuator group. ISO 8573-1 Class 1 filtration targets particles down to 0.01 micron, dew points of -70°C, and oil content below 0.01 mg/m³ — essential for protecting precision air cylinders and valves from contamination-related failures.
شیرهای کنترل جهت
اینse valves route compressed air to either end of an air cylinder or to an exhaust port. A standard 5/2-way solenoid valve can switch flow paths in زیر 20 میلی ثانیه ، نرخ چرخه بالای 10 ضربه در ثانیه را در برنامه های پرسرعت فعال می کند. اندازه سوپاپ بسیار مهم است: یک سوپاپ کم اندازه افت فشار ایجاد می کند که سرعت و نیروی محرک را محدود می کند.
انواع سیلندر هوا و معیارهای انتخاب
این air cylinder is the workhorse of any pneumatic system, yet it comes in enough variants that selecting the wrong type causes persistent performance or maintenance problems. The table below compares the most common types used in production environments.
| نوع سیلندر | محدوده حفاری | طول سکته مغزی | استفاده معمولی | خروجی نیرو در 6 بار |
|---|---|---|---|---|

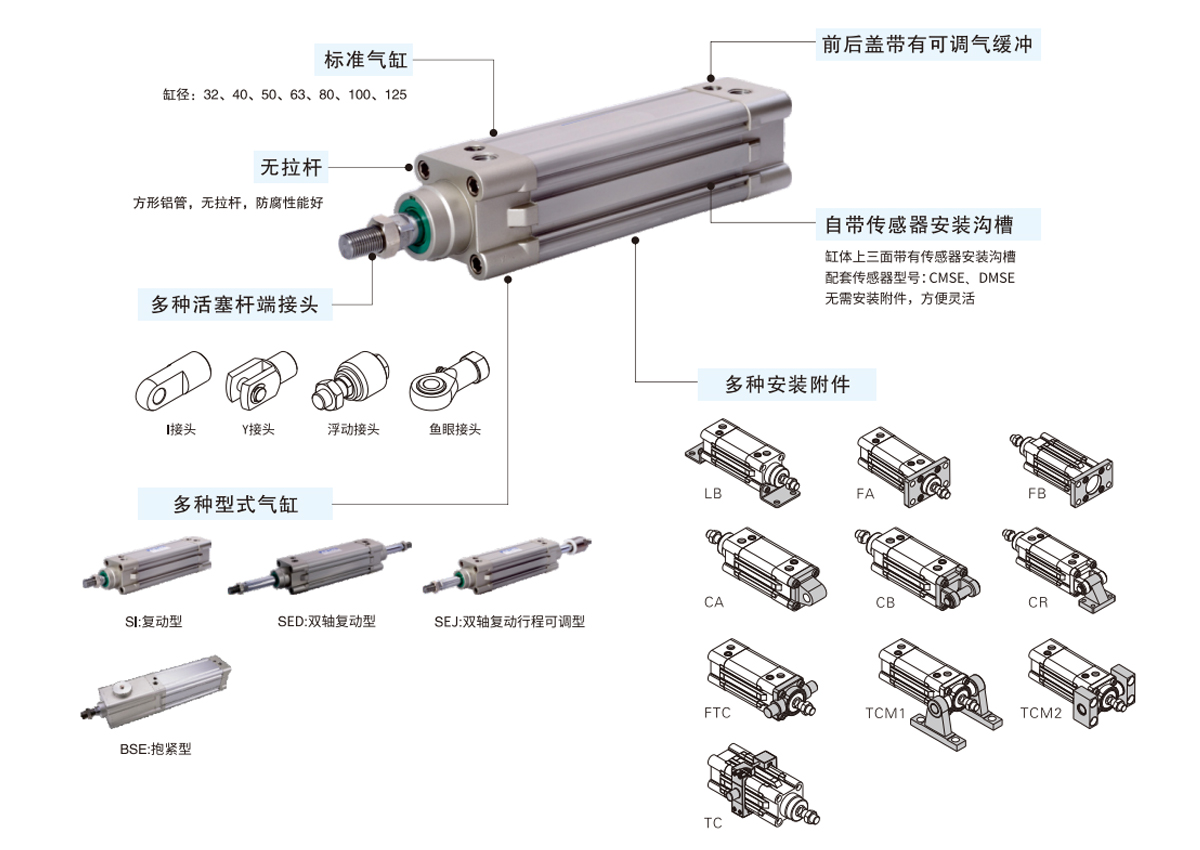

| استاندارد ISO (دو عملكرد) | 12-320 میلی متر | تا 2000 میلی متر | اتوماسیون عمومی، گیره | 68 نیوتن - 483 کیلونیوتن |
| فشرده / کوتاه | 12-100 میلی متر | 1-50 میلی متر | فضاهای تنگ، پرس | 68 نیوتن - 47 کیلونیوتن |

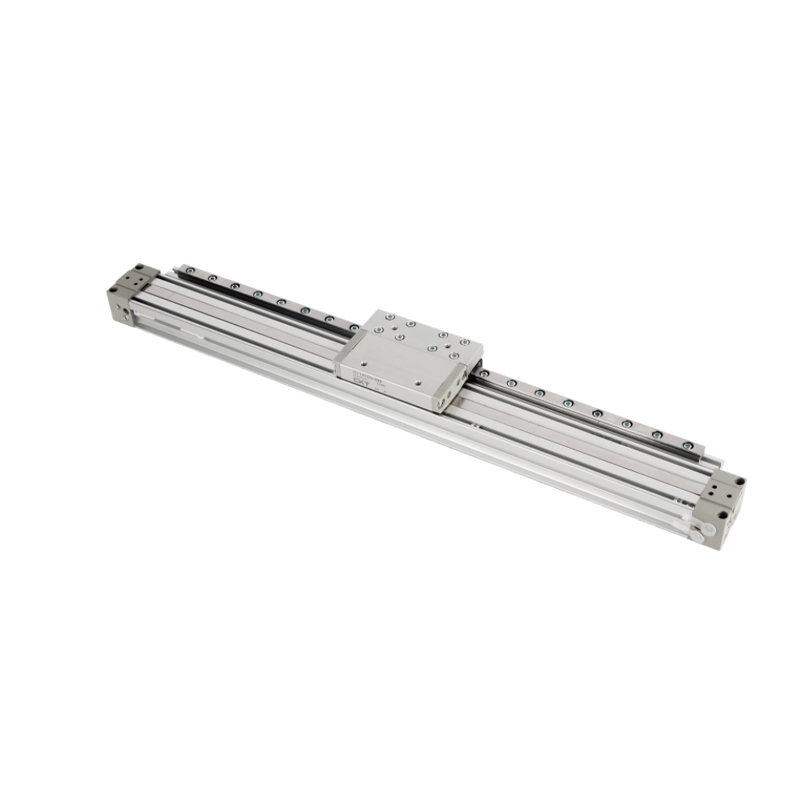

| سیلندر بدون میله | 16-80 میلی متر | تا 10000 میلی متر | حمل و نقل طولانی مدت | 120 نیوتن - 30 کیلونیوتن |
| تک بازیگری (بازگشت بهار) | 6-125 میلی متر | تا 200 میلی متر | بستن ایمن خرابی، شیرها | 28 نیوتن - 73 کیلونیوتن (خالص) |
| سیلندر هدایت شونده / کشویی | 16-100 میلی متر | تا 300 میلی متر | برنامه های بارگذاری جانبی | 120 نیوتن - 47 کیلونیوتن |
| محرک چرخشی | پره 10-200 میلی متر | چرخش 90-270 درجه | نمایه سازی، چرخش | گشتاور 0.3-500 نیوتن متر |
هنگام انتخاب اندازه سوراخ سیلندر، همیشه a اضافه کنید 25 تا 30 درصد حاشیه ایمنی بیش از نیروی مورد نیاز نظری برای محاسبه اصطکاک، افت فشار در مدار و سایش آب بندی در طول زمان. برای باری که به 500 نیوتن نیاز دارد، سوراخی را انتخاب کنید که حداقل 650 نیوتن را در فشار تنظیم شده سیستم تحویل دهد.
انتخاب طول سکته مغزی نیز فراتر از تناسب سفر مورد نیاز اهمیت دارد. ضربات طولانی خطر کمانش میله را تحت بارهای فشاری افزایش می دهد. از فرمول کمانش اویلر یا نمودارهای بار سازنده برای هر ضربه ای بیش از 300 میلی متر استفاده کنید - بسیاری از مهندسان تا زمانی که یک میله خم شود و به ابزار یا قاب دستگاه آسیب نرساند، این موضوع را نادیده می گیرند.
چگونه تنظیم فشار بر عملکرد کل سیستم پنوماتیک تأثیر می گذارد
بسیاری از تأسیسات کل توزیع کارخانه خود را در 8 یا 10 بار اجرا می کنند، در حالی که اکثر محرک ها فقط به 5-6 بار نیاز دارند. این عادت واحد، مقادیر زیادی انرژی را هدر می دهد. به ازای هر 1 بار کاهش فشار سیستم، مصرف انرژی کمپرسور تقریباً کاهش می یابد 6-8٪ . در کارخانه ای که 150000 دلار در سال صرف انرژی هوای فشرده می کند، کاهش 8 به 6 بار در مدارهای غیر بحرانی می تواند سالانه 18000 تا 24000 دلار صرفه جویی کند.
این solution is zone regulation — using dedicated pressure regulators at each machine or machine group to supply only the pressure each actuator needs, while the main distribution runs at a slightly higher header pressure for standby margin. A properly zoned plant typically reduces average network pressure by 1–2 bar without any loss of production throughput.
افت فشار: سارق عملکرد ساکت
افت فشار بین خروجی گیرنده و درگاه سیلندر هوا جایی است که بیشتر مشکلات عملکرد سیستم پنوماتیکی منشا می گیرد. هر متر لوله کم اندازه، هر زانویی تیز 90 درجه، هر عنصر فیلتر کثیف مقاومت میافزاید. هدف صنعت محدود کردن افت فشار کل از خروجی کمپرسور به محرک به آن است بیش از 0.5-1.0 بار نباشد در یک سیستم به خوبی نگهداری شده است.
عوامل متداول افت فشار بیش از حد:
- مسدود شدن عناصر فیلتر با زنگ زدگی، مقیاس یا روغن کمپرسور - فشار تفاضلی در یک فیلتر اشباع به تنهایی می تواند از 0.8 بار بیشتر شود.
- لوله های توزیع اصلی کم اندازه - سرعت هوا بالای 6-8 متر بر ثانیه در شبکه اصلی باعث جریان آشفته و کاهش فشار قابل توجهی می شود.
- اتصالات اتصال سریع با دهانه های داخلی کوچکتر از سوراخ لوله
- دریچههای کنترل جهت اندازه کمتر برای دبی مورد نیاز (عدم تطابق مقدار Cv)
- نشتی - یک نشتی با قطر 1 میلی متر در 7 بار تقریباً 1.1 متر مکعب در دقیقه هوای آزاد در ساعت هدر می دهد که برای راه اندازی مداوم چندین سیلندر هوای استاندارد کافی است.
انجام یک بررسی فشار در سراسر شبکه توزیع - ثبت فشار در گیرنده، در هر منیفولد ورودی دستگاه و در پورت سیلندر تحت بار - دقیقاً محل وقوع تلفات را نشان می دهد. این کمتر از یک روز طول می کشد و به طور مداوم اقدامات اصلاحی را شناسایی می کند که در یک چهارم بازپرداخت می شوند.
استانداردهای کیفیت هوای فشرده و چرایی اهمیت آنها برای سیلندرها
این ISO 8573-1 standard defines compressed air quality classes across three contaminants: solid particles, water (dew point), and total oil. Most industrial applications fall into quality class 3 or 4 for general pneumatics, but precision air cylinders in electronics assembly, food processing, or medical device manufacturing need class 1 or 2 air.
| کلاس کیفیت | حداکثر اندازه ذرات | نقطه شبنم فشار | حداکثر محتوای روغن | برنامه معمولی |
|---|---|---|---|---|
| کلاس 1 | 0.1 میکرون | -70 درجه سانتی گراد | 0.01 میلی گرم در متر مکعب | پزشکی، نیمه هادی |
| کلاس 2 | 1 میکرون | -40 درجه سانتی گراد | 0.1 میلی گرم در متر مکعب | بسته بندی مواد غذایی، دارو |
| کلاس 3 | 5 میکرون | -20 درجه سانتی گراد | 1 میلی گرم در متر مکعب | تولید عمومی |
| کلاس 4 | 15 میکرون | 3 درجه سانتی گراد | 5 میلی گرم در متر مکعب | صنایع سنگین، فضای باز |
| کلاس 5 | 40 میکرون | 7 درجه سانتی گراد | 25 میلی گرم در متر مکعب | ابزار پنوماتیک، دمیدن |
عبور هوای کلاس 4 یا 5 از طریق سیلندرهای هوای دقیق که برای سرویس کلاس 2 یا 3 درجه بندی شده اند، تخریب آب بندی را به سرعت تسریع می کند. آلودگی رطوبت به ویژه تهاجمی است: آب تغلیظ شده در داخل بشکه سیلندر هوا باعث زنگ زدگی، سطح سوراخ شدن و در نهایت خرابی آب بندی می شود. مطالعات روی حالت های خرابی محرک صنعتی به طور مداوم 40 تا 60 درصد از خرابی های زودرس را به منبع هوای آلوده نسبت می دهند. به جای اضافه بار مکانیکی یا فرسودگی پایان عمر.
خشک کن های یخچالی راه حل استاندارد برای کاربردهای کلاس 3 و 4 هستند. آنها جریان هوای فشرده را تا حدود 3 درجه سانتیگراد سرد می کنند و باعث متراکم شدن و تخلیه رطوبت می شوند. خشک کن های خشک کن به نقاط شبنم زیر صفر مورد نیاز برای کاربردهای کلاس 1 و 2 می رسند اما انرژی بیشتری مصرف می کنند - معمولا 15 تا 20 درصد از قدرت کمپرسور برای یک واحد احیا کننده گرم
اندازه گیری صحیح سیلندر هوا: محاسبات سوراخ، ضربه و سرعت
اشتباه گرفتن اندازه حفره یکی از رایج ترین و گران ترین خطاهای طراحی در مهندسی سیستم پنوماتیک است. یک سیلندر بزرگ هوای فشرده را هدر می دهد و چالش های بالشتکی بیش از حد ایجاد می کند. یک کم اندازه زیر بار متوقف می شود یا نزدیک به محدودیت فشار آب بندی خود کار می کند.
محاسبه نیرو
این theoretical output force of a double-acting air cylinder on the extend stroke is:
F = P × A = P × (π × D² / 4)
در جایی که F نیرو بر حسب نیوتن است، P فشار عرضه بر حسب Pa و D قطر حفره بر حسب متر است. برای یک سیلندر با سوراخ 63 میلی متر در 6 بار (600000 Pa):
F = 600000 × (3.14159 × 0.063² / 4) = 600000 × 0.003117 = 1870 نیوتن (تقریباً 190 کیلوگرم فارع)
در حرکت عقب، میله مقداری از سوراخ را جابجا می کند و نیرو را کاهش می دهد. یک سوراخ 63 میلیمتری با یک میله 20 میلیمتری تقریباً 1680 نیوتن در هنگام پسکشی با فشار یکسان ارائه میکند - کاهش 10 درصدی که باید در کاربردهای دو جهته لحاظ شود.
سرعت و نرخ جریان
سرعت سیلندر به حجم هوای تحویلی در واحد زمان بستگی دارد. سرعت عملگر از زیر محاسبه می شود:
Q = A × v × (P_abs / P_atm)
جایی که Q جریان هوای آزاد بر حسب m³/s، A مساحت پیستون، v سرعت مطلوب پیستون بر حسب m/s و P_abs فشار کاری مطلق است. برای دستیابی به 0.5 متر بر ثانیه با سوراخ 63 میلی متر در 6 بار مطلق، شیر و لوله باید تقریباً عبور کنند. 23 لیتر در دقیقه هوای آزاد - یک معیار مفید برای انتخاب سوپاپ Cv.
الزامات بالشتک
در سرعت های بالاتر از 0.2 متر بر ثانیه، سیلندرهای پنوماتیک برای جلوگیری از آسیب ضربه سخت به پیستون، میله و ابزار متصل به بالشتک انتهایی نیاز دارند. بالشتک های قابل تنظیم داخلی برای سرعت های متوسط تا حدود 0.5 متر بر ثانیه کار می کنند. بالاتر از آن، کمک فنرهای هیدرولیک خارجی یا کاهش سرعت قابل برنامه ریزی از طریق دریچه های متناسب ضروری است. نادیده گرفتن بالشتک در سیلندر با سوراخ 100 میلی متری که با سرعت 1 متر بر ثانیه حرکت می کند، می تواند نیروهای ضربه ای بیش از حد ایجاد کند. 3-5 کیلو نیوتن روی درپوش انتهایی - بسیار فراتر از چیزی که اکثر سخت افزارهای نصب کننده در هزاران چرخه تحمل می کنند.
استراتژی های بهره وری انرژی برای هوای فشرده و سیستم های پنوماتیک
هوای فشرده اغلب به عنوان "چهارمین ابزار" در تولید نامیده می شود - و به طور مداوم گران ترین هوا در هر واحد کار است. راندمان تبدیل برق به کار مکانیکی برای سیستم هوای فشرده معمولاً فقط 10-15٪ در محرک، در مقایسه با 85-90٪ برای درایوهای مستقیم موتور الکتریکی. این امر بهینه سازی انرژی را بسیار مهم می کند.
مرحله 1
مصرف واقعی هوا را اندازه گیری کنید
دبی سنج ها را در خروجی اصلی کمپرسور و در هر گروه ماشین آلات اصلی نصب کنید. بیشتر کارخانهها متوجه میشوند که 20 تا 30 درصد از ماشینها نسبت به بازده تولیدی خود از مقادیر نامتناسب زیادی هوا استفاده میکنند. اینها به اهداف اولویت دار برای تغییر اندازه سیلندر، کاهش فشار، یا طراحی مجدد فرآیند تبدیل می شوند.
مرحله 2
کاهش و اندازه مناسب فشار کاری
هر دستگاه و سیلندر هوا را از نظر فشار واقعی مورد بازرسی قرار دهید. سیلندرهای بزرگ را با سیلندرهایی با اندازه مناسب در فشار کمتر جایگزین کنید. تنظیم کننده های نقطه استفاده را روی حداقل فشار مورد نیاز نصب کنید. در تاسیسات با نیازهای فشار متنوع، به جای تامین همه چیز در فشار اوج تقاضا، تقسیم به حلقههای توزیع فشار بالا و کم فشار را در نظر بگیرید.
مرحله 3
بازیابی حرارت کمپرسور
کمپرسورهای پیچ روتاری تقریباً رد می شوند 80 تا 90 درصد انرژی ورودی آنها به صورت گرما است در فرآیند فشرده سازی نصب یک سیستم بازیابی حرارت در مدار خنک کننده کمپرسور این انرژی حرارتی را برای گرمایش فضا، گرمایش آب فرآیند یا کاربردهای خشک کردن جذب می کند. دوره بازپرداخت برای بازیابی گرما معمولاً 1 تا 3 سال است.
مرحله 4
کمپرسورهای سرعت ثابت را با درایوهای سرعت متغیر جایگزین کنید
یک کمپرسور درایو با سرعت متغیر (VSD) سرعت موتور خود را تعدیل میکند تا با تقاضای واقعی هوا در زمان واقعی مطابقت داشته باشد، نه بارگیری و تخلیه با سرعت کامل. در کارخانه هایی با تقاضای نوسان، کمپرسورهای VSD صرفه جویی می کنند 20 تا 35 درصد انرژی کمپرسور در مقایسه با واحدهای سرعت ثابت نقطه سربه سر معمولاً زمانی است که استفاده از سیستم برای بخش های قابل توجهی از تغییر به زیر 80 درصد ظرفیت نامی می رسد.
مرحله 5
اجرای یک برنامه تشخیص نشت و تعمیر
نشت یاب های التراسونیک می توانند نشت ها را از طریق نویز پس زمینه در فواصل تا 10 متر شناسایی کنند. یک برنامه ساختاریافته - برچسبگذاری نشتیها، تعیین کمیت نرخ جریان آنها، اولویتبندی بر اساس هزینه، و پیگیری اتمام تعمیر - به طور مداوم کاهش نشت را از یک نرخ تلفات معمولی 20 تا 30 درصد به پایینتر انجام میدهد. 5-8٪ در 12 ماه . این به تنهایی اغلب نیاز به ظرفیت اضافی کمپرسور را از بین می برد.
سیستم های پنوماتیک در مقابل سیستم های هیدرولیک: چه زمانی باید هر کدام را انتخاب کرد
هر دو سیستم پنوماتیک و هیدرولیک نیرو را از طریق یک محیط سیال منتقل می کنند، اما ویژگی های آنها باعث می شود که هر کدام برای کاربردهای خاص مناسب تر باشند. اشتباه گرفتن این دو منجر به مهندسی بیش از حد، سیستم های گران قیمت یا عملکرد ضعیف می شود.
مشخصه
سیستم پنوماتیک
سیستم هیدرولیک
فشار کاری
4-10 بار معمولی
100-700 بار معمولی
خروجی نیرو
تا 50 کیلو نیوتن عملی
تا چندین MN
سرعت
سریع؛ تا 3 متر بر ثانیه معمولی
متوسط؛ 0.1-0.5 متر بر ثانیه معمولی
کنترل موقعیت
سخت (تراکم پذیری هوا)
عالی (سیال تراکم ناپذیر)
خطر آلودگی
کم (تهویه هوا)
زیاد (نشت روغن، دفع)
پیچیدگی تعمیر و نگهداری
پایین تر؛ مهارت های استاندارد
بالاتر؛ تجزیه و تحلیل مایع مورد نیاز است
هزینه نصب
پایین تر
بالاتر (مخزن، فیلتراسیون، آب بندی)
بهترین مورد استفاده
سرعت بالا، نیروی سبک تا متوسط، محیط های تمیز
نیروی بالا، موقعیت یابی دقیق، صنعت سنگین
یک مرز عملی: جایی که نیاز به نیرو تقریباً بیشتر است 50 کیلو نیوتن یا در جایی که نگه داشتن موقعیت دقیق وسط ضربه اجباری است، هیدرولیک معمولاً انتخاب بهتری است. در زیر این آستانه، سیستمهای پنوماتیکی در سرعت، سادگی، تمیزی و هزینه کل سیستم کمتر برنده میشوند. در بسیاری از کاربردهای هیبریدی - مانند گیره های پنوماتیکی روی یک پرس هیدرولیک - هر دو فناوری در یک ماشین وجود دارند.
کاربردهای پنوماتیک با نیروی بالا و چگونگی افزایش مقیاس سیلندرهای هوا
هنگامی که اندازه های استاندارد مته سیلندر هوا نمی توانند نیروی مورد نیاز را در فشار موجود سیستم ارائه دهند، چندین استراتژی طراحی قابلیت پنوماتیک را قبل از تغییر به هیدرولیک افزایش می دهند.
سیلندرهای پشت سر هم
دو واحد سیلندر هوا که به صورت هم محور با میله های متصل به هم نصب شده اند، نیروی خروجی را بدون افزایش اندازه سوراخ چند برابر می کنند. یک جفت پشت سر هم از سیلندرهای 100 میلی متری در 6 بار تقریباً تحویل می دهد 9.4 کیلونیوتن - تقریباً دو برابر خروجی تک واحدی - در حالی که همان قطر سیلندر را برای پاکت های فضایی تنگ حفظ می کند. مبادله افزایش طول کلی و به نسبت مصرف بیشتر هوا است.
تقویت کننده های هوا روی روغن
اینse hybrid devices use a large-bore pneumatic piston driving a small-bore hydraulic piston to achieve hydraulic pressure from a pneumatic supply. A 10:1 intensifier fed at 7 bar produces 70 bar of hydraulic output, suitable for pressing, clinching, or staking operations that need precise force with clean exhaust. Air-over-oil systems eliminate the need for a full hydraulic power unit while achieving press forces of 50-200 کیلونیوتن در پیکربندی های فشرده روی نیمکت.
ضرب کننده سیلندر پنوماتیک از طریق اتصال مکانیکی
جابجایی مکانیسم ها، پیروان بادامک و اتصالات اهرمی به طور مکانیکی خروجی سیلندر هوا را در نقطه کاربرد تقویت می کنند. یک گیره ضامن ساده که توسط یک سیلندر سوراخ 50 میلی متری در 6 بار هدایت می شود، می تواند ایجاد شود. نیروهای بستن بیش از 20 کیلو نیوتن در پایان سفر هنگامی که هندسه ضامن به مرکز مرده نزدیک می شود. این تکنیک به طور گسترده در اتصالات جوشکاری و ابزارهای پرس استفاده می شود.
سیلندرهای استاندارد با سوراخ بزرگتر
سیلندرهای مطابق با ISO 15552 در اندازه های سوراخ تا 320 میلی متر در دسترس هستند. در 6 بار، یک سیلندر هوا با سوراخ 320 میلی متری تقریباً تحویل می دهد 483 کیلونیوتن رانش نظری - نزدیک شدن به قلمرو سیلندر هیدرولیک کوچک. این واحدهای با سوراخ بزرگ حجم هوای قابل توجهی را در هر ضربه مصرف می کنند (یک ضربه 300 میلی متری روی سوراخ 320 میلی متری تقریباً 24 لیتر هوای آزاد را در هر چرخه جابجا می کند)، بنابراین اندازه گیرنده و ظرفیت کمپرسور باید قبل از تعیین آنها به دقت بررسی شود.
انتخاب سیلندرهای هوا برای محیط های صنعتی خاص
همه بدنه سیلندر هوا و مواد آب بند مناسب هر محیط عملیاتی نیستند. تعیین نوع نامناسب برای شرایط سخت یا تخصصی، بدون توجه به اینکه بقیه سیستم پنوماتیک چقدر خوب طراحی شده است، باعث خرابی سریع می شود.
- غذا و نوشیدنی: سیلندرهای بدنه از جنس استنلس استیل با مواد مهر و موم مطابق با FDA (سیلیکون یا EPDM)، بدون روغن کاری خارجی، و پروفیل های بیرونی صاف که در برابر تجمع باکتری مقاومت می کنند. انواع با درجه شستشو (IP67 یا IP69K) چرخه های تمیز کردن آب و مواد شیمیایی با فشار بالا را تحمل می کنند.
- محیط های با دمای بالا: مهر و موم استاندارد NBR بیش از 80 درجه سانتیگراد خراب می شود. برای ریخته گری، کوره یا کاربردهای نزدیک به فرآیند بالای 100 درجه سانتی گراد، مهر و موم های فلورالاستومر (FKM/Viton) را با درجه حرارت 200 درجه سانتی گراد مشخص کنید. در دمای بالای 150 درجه سانتیگراد، محافظ های حرارتی خارجی روی بدنه سیلندر نیز برای محافظت از حلقه های نگهدارنده و درپوش های انتهایی مورد نیاز است.
- جوهای خورنده: بدنه های آلومینیومی با نیکل اندود یا آنودایز سخت در برابر قرار گرفتن در معرض مواد شیمیایی خفیف مقاومت می کنند. در محیطهای دریایی، دریایی یا کارخانههای شیمیایی، ساختار فولادی کاملاً ضد زنگ با سوراخهای روکش PTFE بهترین مقاومت در برابر خوردگی را با هزینه وزن و قیمت بالاتر ارائه میدهد.
- ATEX / مناطق ضد انفجار: محرکهای پنوماتیکی ذاتاً ایمنتر از محرکهای الکتریکی در مناطق خطرناک هستند زیرا هیچ جرقهای تولید نمیکنند. با این حال، شیر برقی سوپاپ و سنسورهای موقعیت متصل به سیلندر هوا باید دارای رتبه بندی مناسب منطقه ATEX باشند. خود بدنه سیلندر باید تأیید شود که جرقه ندارد - آلومینیوم به طور کلی قابل قبول است، اما چدن باید مطابق با الزامات طبقه بندی منطقه بررسی شود.
- برنامه های Cleanroom: ایزو کلاس 5 و اتاق های تمیز بهتر به سیلندرهایی با مهر و موم بدون گاز خروجی، بدون روغن کاری خارجی و مواد سازگار با خلاء نیاز دارند. برخی از تولیدکنندگان نمایشگرهای نیمه هادی و صفحه تخت از سیلندرهای کاملاً پلاستیکی برای از بین بردن هرگونه خطر آلودگی فلزی استفاده می کنند.
- تجهیزات فضای باز و ساختمانی: سیلندرهایی که در معرض آب و هوا هستند به روکشهای روی نیکل یا میلههای کروم سخت، درزگیرهای برف پاک کن سنگین برای جلوگیری از کثیفی، و بدنه آنودایز یا رنگشده نیاز دارند. مشخصات فشار باید حداکثر دما را در نظر بگیرند: در 30- درجه سانتیگراد، روان کننده های استاندارد غلیظ می شوند و مواد سفت می شوند و به گریس با دمای پایین و الاستومرهای درجه سرد نیاز دارند.
تطبیق مشخصات سیلندر هوا با محیط عملیاتی واقعی - به جای پیش فرض انتخاب کاتالوگ همه منظوره - جایی است که مهندسان با تجربه سیستم پنوماتیک ارزش قابل اندازه گیری را اضافه می کنند. هزینه افزایشی نوع صحیح تقریباً همیشه کمتر از یک چرخه جایگزینی برنامه ریزی نشده پس از خرابی زود هنگام میدان است.
سیستم های پنوماتیک، در هسته خود، قابل اعتماد، سریع و مقرون به صرفه هستند زمانی که با مشخصات اجزای مناسب، کیفیت هوای مناسب، اندازه صحیح و رویکرد تعمیر و نگهداری ساختاریافته طراحی شود. سیلندر هوا به عنوان قابل مشاهده ترین عنصر باقی می ماند، اما عملکرد آن کاملاً به کیفیت سیستم هوای فشرده تغذیه کننده آن بستگی دارد. روی آمادهسازی هوا و مدیریت فشار سرمایهگذاری کنید، و محرکهای پاییندست عمر چرخهای را که طراحی آنها در نظر گرفته است، ارائه میکنند.
