آنچه در واقع یک قابل اعتماد را جدا می کند تولید کننده گریپر پنوماتیک از بقیه
پاسخ کوتاه: تولید کننده گیره پنوماتیکی قابل اعتماد با سه چیز قابل اندازه گیری تعریف می شود، نه کپی بازاریابی - نیروی چنگ زدن قابل تکرار در هزاران چرخه، ساختار مهر و موم شده ای که در برابر نفوذ گرد و غبار و رطوبت مقاوم است و دقت ضربه فک بین 0.02 تا 0.05 میلی متر. هر چیز دیگری - رنگ پوشش، ضخامت کاتالوگ یا اندازه نمایشگاه - در درجه دوم اهمیت قرار دارد. خریدارانی که به دنبال تولید کنندگان گیره پنوماتیکی می گردند، معمولاً سعی می کنند یکی از دو مشکل را حل کنند: گیره ای که در یک خط با سرعت بالا خیلی سریع فرسوده می شود، یا گیره ای که نمی تواند نیروی ثابتی را روی قطعات با سطح متفاوت نگه دارد. هر دو مشکل به انتخاب های طراحی انجام شده در مرحله تولید برمی گردد، به همین دلیل است که این راهنما به جای توضیحات عمومی محصول، بر آنچه باید قبل از سفارش بررسی شود تمرکز می کند.
گیرههای پنوماتیکی مقرونبهصرفهترین گزینه ابزار دستی برای کارهای تکراری هستند و تقاضا تا سال 2026 همچنان قوی بوده است زیرا مونتاژ الکترونیک، خطوط فرعی خودرو و اتوماسیون بستهبندی همچنان در حال گسترش است. شرکت پنوماتیک ژجیانگ CKT با مسئولیت محدود کاتالوگ خود را حول این منحنی تقاضا ساخته است و خطوط موازی، زاویه ای و سه فک را برای ادغام کنندگان OEM تولید می کند که به زمان های تولید ثابت به اندازه عملکرد ثابت نیاز دارند.
چگونه یک گیره پنوماتیکی در واقع فشار هوا را به نیروی گرفتن تبدیل می کند
گیره پنوماتیکی یک محرک مکانیکی است که فشار هوای فشرده را از طریق مکانیزم پیستون و بادامک یا پیستون و قفسه به حرکت فک خطی یا زاویه ای تبدیل می کند. هوا وارد یک پورت می شود، پیستون را در امتداد سوراخ فشار می دهد و این حرکت پیستون از طریق یک اتصال مکانیکی به نیروی بسته شدن فک تبدیل می شود. این رابطه ساده است اما اغلب توسط خریدارانی که برگههای مشخصات را مقایسه میکنند اشتباه درک میشود:
اجزای اصلی به ترتیب
- بدنه سیلندر - پیستون را در خود جای داده و قطر سوراخ را تعیین می کند که مستقیماً حداکثر نیروی نظری را تعیین می کند.
- پیستون و میله - عنصر متحرکی است که فشار هوا را در یک یا هر دو طرف دریافت می کند
- اتصال بادامک یا رک و پینیون - حرکت پیستون خطی را به حرکت فک، موازی یا زاویه ای تبدیل می کند.
- راهنماهای فک - بلبرینگ های خطی یا سرسره های دم کبوتری که حرکت فک را از بازی جانبی دور نگه می دارد.
- مهر و موم - مؤلفه ای که بیشترین مسئولیت را برای قابلیت اطمینان طولانی مدت دارد، زیرا سایش مهر و موم اصلی ترین علت کاهش نیرو در میدان است.
فرمولی که یکپارچه سازها برای تخمین نیروی چنگ زدن نظری استفاده می کنند، می باشد F = P × A × n در جایی که P فشار هوای تغذیه است، A ناحیه موثر پیستون و n تعداد فک های در تماس با قطعه است. این عدد همیشه یک سقف است، نه یک تضمین - نیروی چنگ در دنیای واقعی بسته به تلفات اصطکاک در اتصال تقریباً بین 15 تا 30 درصد کاهش مییابد، دقیقاً به همین دلیل است که دو گیره با قطر سوراخهای یکسان میتوانند بسته به تحمل ماشینکاری و طراحی اتصال، عملکرد بسیار متفاوتی داشته باشند.
مدارهای تک اثره در مقابل مدارهای دو اثره
گیره های تک کاره برای بازگرداندن فک ها به موقعیت پیش فرض خود به فنر فشاری متکی هستند، به این معنی که فشار هوا فقط در یک جهت کار می کند. این طراحی در اندازههای سوراخ کوچکتر رایج است، جایی که موقعیت فک به طور معمول بسته برای ایمنی مطلوب است، زیرا اگر فشار هوا در اواسط چرخه کاهش یابد، قطعه در دست میماند. گیره های دو کاره در عوض هوا را از طریق دو پورت مجزا به دو طرف پیستون هدایت می کنند و نیروی ثابت تری در هر دو جهت باز و بسته ایجاد می کنند که به قیمت نیاز به شیر برقی 5/2 یا 5/3 طرفه به جای شیر 3/2 ساده تر برای مدارهای تک اثره استفاده می شود.
نقش کنترل جریان و بالش
دریچه های کنترل جریان نصب شده در هر درگاه هوا سرعت حرکت پیستون را تنظیم می کنند، که بیش از تصور خریداران اهمیت دارد. فکی که خیلی سریع روی یک قسمت ظریف بسته میشود، خطر ایجاد علامت یا ترک خوردن آن را دارد، در حالی که فکی که خیلی آهسته بسته میشود، در چرخه انتخاب و جابجایی با سرعت بالا به گلوگاه تبدیل میشود. سازندگانی که درگاههای کنترل جریان قابل تنظیم را به جای روزنههای ثابت تعبیه میکنند، فضای بیشتری را برای تنظیم زمان چرخه بدون افزودن سختافزار دریچههای خارجی به انتگرالها میدهند. بالشتک انتهایی، که معمولاً از طریق یک سپر الاستومری کوچک یا یک محفظه بالشتک هوای داخلی به دست میآید، شوک مکانیکی روی اتصال را در موقعیتهای کاملاً باز و کاملا بسته کاهش میدهد - جزئیاتی که در رتبهبندی عمر چرخه بسیار بیشتر از آنچه اکثر برگههای مشخصات تایید میکنند، نشان داده میشود.
مقایسه چهار نوع گریپر که معمولاً تولید کنندگان تولید می کنند
همه گیره های پنوماتیکی به یک شکل ساخته نمی شوند و انتخاب نوع نادرست برای برنامه، رایج ترین اشتباه منبع یابی است. جدول زیر مشخصات معمولی منتشر شده توسط سازندگان چینی سایز متوسط را نشان می دهد که خطوط استاندارد کاتالوگ گیره را در سال 2026 تولید می کنند.
| نوع گریپر | حرکت فک | محدوده حفره معمولی | بهترین مناسب برای |
|---|---|---|---|

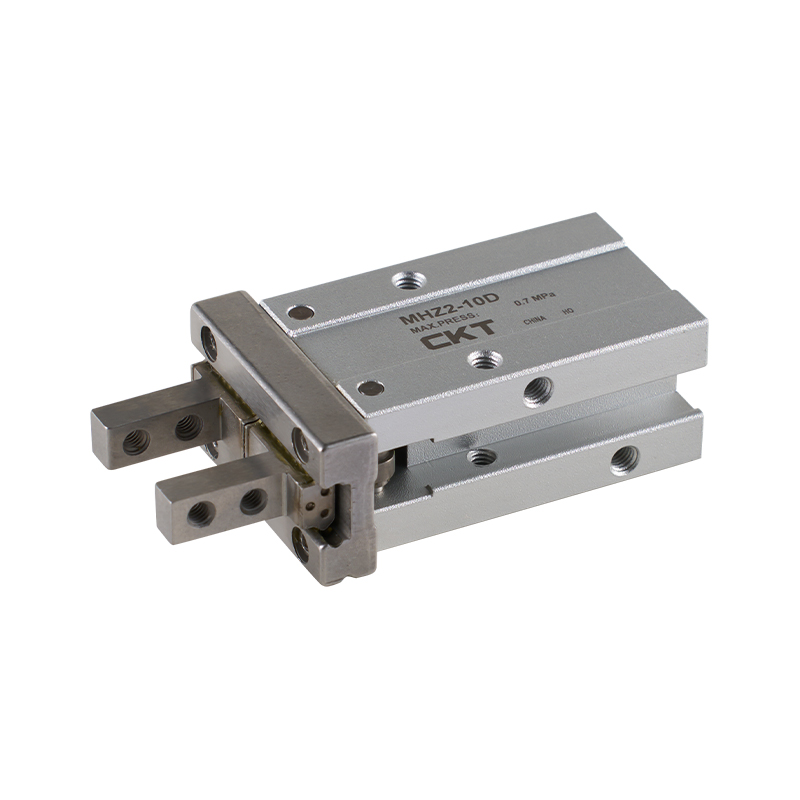

| موازی (دو فک) | هر دو فک به طور متقارن به سمت داخل حرکت می کنند | 10 تا 63 میلی متر | قطعات مسطح یا استوانه ای که نیاز به پیکاپ در مرکز دارند |
| زاویه ای | آرواره ها روی یک محور باز می شوند | 16 تا 50 میلی متر | فضاهای محدود که در آن حرکت فک خطی محدود است |
| سه فک محور | سه فک به طور همزمان به سمت مرکز بسته می شوند | 20 تا 80 میلی متر | قطعات کار گرد یا متقارن که نیاز به خود محوری دارند |
| اهرم تعویض | فک ها از طریق ضامن مکانیکی در پایان سکته مغزی قفل می شوند | 25 تا 100 میلی متر | قطعات سنگین نیاز به نیروی نگهدارنده حتی پس از از دست دادن هوا |
گیرههای موازی بیشترین سهم سفارشها را به خود اختصاص میدهند، زیرا اکثر کارهای انتخاب و جاسازی در الکترونیک و مونتاژ سبک شامل قطعات تخت یا جعبهای است. گیرههای سه فک تقاضای ثابتی را از سوی تولیدکنندگان عرضهکننده بخشهای خودرو و ماشینکاری، که در آن قطعات گرد و قطعات استوانهای غالب هستند، مشاهده میکنند.
محاسبه نیروی گرفتن که واقعاً به آن نیاز دارید
یک قانون یکپارچهکنندهها از آن پیروی میکنند: نیروی گرفتن مورد نیاز باید حداقل باشد 4 تا 6 برابر وزن قطعه در حال جابجایی و برای قطعاتی که با سرعت حرکت می کنند یا در معرض بارهای ضربه ای مانند توقف های ناگهانی در خط نقاله تغذیه می شوند، بالاتر. یک قطعه 2 کیلوگرمی که با سرعت استاندارد حرکت میکند، معمولاً به 80 تا 120 نیوتن نیروی چسبندگی به عنوان حاشیه ایمنی نیاز دارد، نه آن 20 نیوتن که گرانش به تنهایی به آن نیاز دارد.
سازندگانی که این تمایز را درک میکنند - به جای نقل قول صرفاً بالاترین نیروی نظری در برگه مشخصات - تمایل دارند راهنماییهای دقیقتری برای اندازهگیری در مرحله نقلقول ارائه کنند. این حوزه ای است که در آن کار مستقیم با تیم مهندسی سازنده، به جای یک شرکت تجاری خالص، به نتایج بهتری منجر می شود، زیرا اندازه سؤالات به شخصی نیاز دارد که با هندسه پیوند داخلی آشنا باشد، نه فقط با قطر سوراخ منتشر شده.
یک نمونه اندازه کار شده
یک براکت فلزی ریختهگری شده 1.5 کیلوگرمی را در نظر بگیرید که با سرعت جمعآوری و جابجایی متوسط با دو فک در تماس حرکت میکند. با استفاده از ضریب ایمنی 4 تا 6 برابر، نیروی چنگ هدف بین 59 تا 88 شمالی فرود می آید. اگر فشار منبع روی 0.5 مگاپاسکال ثابت باشد، ناحیه موثر پیستون مورد نیاز از F = P × A × n به عقب عمل می کند: در n = 2 فک، حل برای A تقریباً 59 تا 88 میلی متر مربع مساحت موثر پیستون را در هر فک به دست می دهد، به محض اینکه تلفات اصطکاک پیوند در حدود 25٪ در یک نقطه انتگرالگر به سمت این عمل ضریب شود. گیره سوراخ 25 میلی متری به جای یک واحد کوچکتر 16 میلی متری که فقط در بالای محدوده فشار نامی خود به هدف نیرو پاسخ می دهد و در صورت نوسان فشار هوا در حین اوج تقاضا برای کمپرسور هیچ حاشیه ایمنی باقی نمی گذارد.
چرا اصطکاک سطحی ریاضیات را تغییر می دهد؟
محاسبات بالا ضریب اصطکاک متوسطی را بین انگشت فک و سطح قطعه فرض می کنند که معمولاً در محدوده 0.15 تا 0.3 برای فلز ماشینکاری شده روی تماس فلز ماشینکاری شده است. قطعات با سطوح روغنی، صیقلی یا پودری میتوانند این ضریب را به میزان قابل توجهی کاهش دهند، به این معنی که همان نیروی تئوری چسبندگی به توانایی کمتری در نگهداشتن تبدیل میشود. به همین دلیل است که درج انگشتان فک سفارشی با سطوح تماس بافت دار یا پلیمری معمولاً درخواست می شود. - آنها ضریب اصطکاک موثر را بدون نیاز به بدنه گیره بزرگتر و گرانتر افزایش می دهند.
عوامل کیفیت مصالح و ساخت که عمر سرویس را تعیین می کنند
دو گیره می توانند در یک برگه مشخصات یکسان به نظر برسند و همچنان در یک پنجره خدمات 24 ماهه عملکرد بسیار متفاوتی دارند. تمایزها تقریباً همیشه در انتخاب مواد و تحملهای داخلی پنهان میشوند تا هر چیزی که از بیرون قابل مشاهده باشد.
مواد بدنه و پیستون
بدنههای آلیاژ آلومینیوم که معمولاً پس از ماشینکاری آنودایز میشوند، استانداردی برای کاربردهای حساس به وزن باقی میمانند، در حالی که ریلهای راهنمای فولادی سخت شده در داخل اسلایدهای فک در برابر سایش بسیار بهتر از راهنماهای آلومینیومی تصفیه نشده در شرایط چرخه بالا مقاومت میکنند. سازندگانی که گیره های بالای 2 میلیون چرخه تولید می کنند تقریباً همیشه از فولاد سخت شده و آسیاب شده برای ریل های راهنمای فک استفاده می کنند. از آنجایی که تماس آلومینیوم روی آلومینیوم در لغزش فک شایع ترین منبع واکنش زودرس است.
انتخاب ترکیب مهر و موم
مهر و موم های لاستیکی نیتریل (NBR) به اندازه کافی محیط های استاندارد هوای مغازه را مدیریت می کنند، اما آب بندی های فلوروکربن (FKM) در جایی که دمای محیط بیش از 60 درجه سانتی گراد است یا جایی که گیره در معرض غبار خنک کننده قرار می گیرد، که در کاربردهای سلول ماشینکاری رایج است، ترجیح داده می شود. خریدارانی که از تولیدکنندگان گیره پنوماتیکی برای خطوط بسته بندی مجاور مواد غذایی تهیه می کنند باید به طور خاص سازگاری با ترکیب آب بند را تایید کنند، زیرا مهر و موم استاندارد NBR می تواند تحت سیکل های شستشوی مکرر سریعتر تخریب شود.
| جزء | مواد استاندارد | گزینه ارتقا یافته |
|---|---|---|
| بدن | آلیاژ آلومینیوم آنودایز شده | آلومینیوم سخت آنودایز شده برای محیط های ساینده |
| ریل راهنمای فکی | فولاد سخت شده | فولاد زمینی و روکش کروم |
| مهر و موم | NBR (لاستیک نیتریل) | FKM (فلوروکربن) برای قرار گرفتن در معرض حرارت یا خنک کننده بالا |
| درج انگشت فک | فولاد، سخت نشده | ماشینکاری سفارشی بر حسب هندسه قطعه، اغلب به صورت پلیمری |
مصرف هوا یک هزینه عملیاتی واقعی است، نه یک فکر بعدی
هر چرخه گریپر حجم ثابتی از هوای فشرده متناسب با اندازه سوراخ و طول ضربه مصرف میکند، و هوای فشرده یکی از گرانترین ابزارها در یک کارخانه معمولی پس از محاسبه تلفات تولید و توزیع است. یک گیره با حفره 20 میلی متری که یک بار در ثانیه در سه شیفت حرکت می کند، می تواند سهم بیشتری از خروجی کمپرسور را نسبت به بودجه یکپارچه سازها در مرحله برنامه ریزی مصرف کند. خریدارانی که چندین تولید کننده گیره پنوماتیکی را ارزیابی می کنند، باید مصرف هوای معمولی در هر چرخه را در ضربات نامی، نه فقط قطر سوراخ، بخواهند، زیرا دو گیره با سوراخ یکسان می توانند در طول ضربه و بنابراین در جذب هوا در هر چرخه متفاوت باشند.
گیره های پنوماتیکی در مقابل برقی
گیرههای برقی در کاربردهایی که نیاز به نیروی قابل برنامهریزی یا بازخورد موقعیت دارند، جایگاه خود را به دست آوردهاند، اما گیرههای پنوماتیکی به دلیل هزینه واحد پایینتر و الزامات کنترل سادهتر، برای کار سادهتر انتخاب و جابجایی غالب باقی میمانند. مقایسه زیر منعکس کننده مبادلات معمولی است که خریداران هنگام تصمیم گیری بین این دو وزن می کنند.
| عامل | گریپر پنوماتیک | گیره برقی |
|---|---|---|
| هزینه واحد | پایین تر، معمولا کسری از یک واحد الکتریکی معادل | بالاتر، به دلیل هزینه موتور و کنترلر |
| کنترل نیرو | با فشار منبع ثابت، فقط از طریق تنظیم کننده قابل تنظیم است | قابل برنامه ریزی و تکرار در سطوح نیروی چندگانه |
| زیرساخت مورد نیاز | تامین هوای فشرده و فیلتراسیون | سیم کشی برق و کنترل کننده حرکت |
| سرعت چرخه | به طور کلی برای حرکت باز و بسته ساده سریعتر است | کمی کندتر اما با کنترل موقعیتی دقیق تر |
جایی که گیره های پنوماتیکی سنگین ترین بار را در سراسر صنایع انجام می دهند
تقاضا برای تولید کنندگان گیره پنوماتیکی مجموعه وسیع تری از صنایع را در بر می گیرد که اکثر خریداران در ابتدا انتظار دارند، و نیازهای اندازه و پیکربندی فک به طور معنی داری بین آنها متفاوت است.
- مونتاژ الکترونیک - دستگیره های موازی با سوراخ کوچک در محدوده 6 تا 20 میلی متر برای جابجایی ماژول های PCB، کانکتورها و محفظه های کوچک
- مونتاژ فرعی خودرو - دستگیرههای سه فک و ضامن با سوراخ متوسط تا بزرگ برای اجزای موتور، بلبرینگها و قطعات فلزی استوانهای
- بسته بندی و جابجایی کیس - دستگیرههای زاویهدار با انگشتان فک کشیده برای کارتنها، کیسهها و کالاهای بسته نرم نامنظم
- مراقبت از ماشین - گیره های موازی سنگین برای قرار گرفتن مکرر در معرض مایع خنک کننده و تراشه های فلزی در داخل سلول های کاری CNC درجه بندی شده اند.
- مونتاژ دستگاه پزشکی - گیرههای دقیق با سوراخهای کوچک با تلورانسهای تکرارپذیری محکم، اغلب کمتر از 0.02 میلیمتر
کاربردهای ماشین آلات مخصوصاً تمایل دارند تولیدکنندگان را به سمت محفظه های گیره مهر و موم شده با درجه IP64 سوق دهند، زیرا ورود مایع خنک کننده به داخل سوراخ پیستون یکی از سریع ترین راه ها برای کوتاه کردن عمر مفید در نصب گیره CNC مجاور است.
نصب گریپر روی بازوی روباتی یا قاب اتوماسیون ثابت
بیشتر گیرههای پنوماتیکی با الگوی فلنج نصب استانداردی عرضه میشوند که با رابطهای معمول مچ دست ربات مطابقت دارد، اما خریدارانی که به جای بازوی ربات، یک گیره را روی یک قاب ثابت ادغام میکنند، معمولاً به جای آن به پایه براکت سادهتر نیاز دارند. با تأیید زودهنگام رابط نصب، از تأخیر رایج در جایی که گیره به درستی ساخته شده است جلوگیری می کند، اما یکپارچه ساز باید قبل از ادامه نصب، صفحه آداپتور را ماشینکاری کند. مسیریابی کابل و خطوط هوا نیز مستحق توجه اولیه است - گیرههایی که روی مچ دست ربات متحرک نصب میشوند، به شلنگ هوای انعطافپذیر دارای رتبهبندی برای چرخههای انعطافپذیر پیوسته نیاز دارند، که مشخصات متفاوتی نسبت به خط هوای صلب مورد استفاده در یک گیره با موقعیت ثابت است.
گزینه های بازخورد سنسور
سنجش موقعیت روی یک گیره پنوماتیکی معمولاً از طریق سوئیچ های نی مغناطیسی یا حسگرهای حالت جامد که در شکافی در امتداد بدنه سیلندر نصب شده اند انجام می شود و زمانی که پیستون به موقعیت کاملاً باز یا بسته می رسد تشخیص می دهد. این بازخورد باز/بسته باینری برای اکثر کارهای انتخاب و جاسازی کافی است، اما برنامههایی که نیاز به تشخیص بخشی وجود دارد اما کماندازه دارند، که گاهی اوقات تابع بسته-نسبی یا تشخیص بخشی نامیده میشود، نیاز به موقعیت سنسور میانی یا یک مدار حسگر بخشی مبتنی بر فشار آنالوگ دارند. خریدارانی که این نیاز را دارند باید سازگاری اسلات سنسور و نوع سنسور را در مرحله نقل قول به جای پس از ماشینکاری گیره تأیید کنند.
روش های تعمیر و نگهداری که طول عمر گریپر را فراتر از دوره گارانتی افزایش می دهد
- فیلتراسیون خطوط هوا را به صورت ماهانه بازرسی کنید - آلودگی ذرات موجود در هوای تامین کننده علت اصلی تسریع سایش آب بندی است.
- به جای انتظار برای کاهش عملکرد، معمولاً هر 500,000 تا 1,000,000 سیکل بسته به سیکل کار، سوراخ پیستون را در یک بازه زمانی ثابت دوباره روغن کاری کنید.
- با استفاده از نشانگر شماره گیری، واکنش برگشتی راهنمای فک را هر سه ماه بررسی کنید. واکنش برگشتی بیش از 0.1 میلیمتر، نشان دهنده سایش ریل است که نیاز به تعویض دارد
- گشتاور پیچ نصب را پس از ماه اول کار بررسی کنید، زیرا شل شدن لرزش در ابزارهای تازه نصب شده رایج است.
- تعداد چرخه آهنگ در هر گیره تا جایی که امکان دارد، زیرا اکثر سازندگان عمر سرویس را بر اساس چرخه ها به جای زمان تقویم ارزیابی می کنند.
تأسیساتی که به جای تعمیر و نگهداری واکنشی، روانکاری حفرهای برنامهریزی شده را اجرا میکنند، معمولاً عمر سرویس گیره را 30 تا 40 درصد فراتر از رتبهبندی اولیه سازنده گزارش میکنند، بر اساس گزارشهای تعمیر و نگهداری به اشتراک گذاشته شده توسط یکپارچهسازهای اتوماسیون سایز متوسط که خطوط تولید چند شیفتی را مدیریت میکنند.
علائم رایج میدانی و معنای آنها معمولاً
| علامت | علت احتمالی | رفع معمولی |
|---|---|---|
| نیروی گرفتن به تدریج ضعیف می شود | ساییدگی مهر و موم یا سوراخ شدن سوراخ از هوای آلوده | کیت سیل را تعویض کنید، فیلتراسیون بالادست را بررسی کنید |
| بازی فک یا تکان دادن در حالت اکستنشن کامل | سایش ریل را از تعداد چرخه بالا هدایت کنید | مجموعه ریل راهنما را تعویض کنید |
| زمان چرخه کند یا کند | خط تامین هوای کوچک یا کنترل جریان مسدود شده | قطر خط و دهانه کنترل جریان را تمیز کنید |
| نشت هوای قابل شنیدن از بدن | خرابی کاسه نمد پیستون یا اتصال پورت شل | ابتدا اتصالات را محکم کنید، سپس مهر و موم های داخلی را بررسی کنید |
| پیکاپ قطعه ناسازگار | سطح انگشت فک فرسوده یا آلوده | درج انگشتان فک را تمیز یا تعویض کنید |
آنچه را که باید قبل از ثبت سفارش با تولید کننده گریپر پنوماتیک تأیید کنید
تامین منابع از تولیدکنندگان خارج از کشور لایهای از دقت و احتیاط را معرفی میکند که خریداران داخلی گاهی اوقات از آن صرفنظر میکنند، و نادیده گرفتن آن جایی است که بیشترین پشیمانی از منبعیابی سرچشمه میگیرد. قبل از تایید سفارش، خریداران باید موارد زیر را مستقیماً از تیم مهندسی فروش سازنده درخواست کنند:
اسناد درخواستی
- منحنیهای واقعی اندازهگیری شده نیرو در مقابل فشار، نه فقط شکل نظری مبتنی بر فرمول
- عمر چرخه رتبه بندی شده در چرخه کاری خاص مطابق با برنامه شما است، زیرا رتبه بندی 5 میلیون چرخه در سرعت کم مستقیماً به یک خط پرسرعت منتقل نمی شود.
- نمونه گزارش بازرسی ابعادی برای موازی بودن و تکرارپذیری فک
- زمان استاندارد در مقابل زمان سرب برای ماشینکاری سفارشی انگشت فک، که اغلب گلوگاه واقعی در جدول زمانی پروژه است.
شرکت پنوماتیک ژجیانگ CKT با مسئولیت محدود یکی از چندین تولیدکننده چینی تثبیت شده در این فضا است که هم خطوط استاندارد گیره کاتالوگ و هم ماشینکاری سفارشی انگشت فک را برای ادغام کننده های OEM عرضه می کند، و همان چک لیست دقت لازم در بالا صرف نظر از اینکه خریدار کدام سازنده گیره پنوماتیکی را ارزیابی می کند، اعمال می شود. درخواست واحدهای نمونه برای آزمایش چرخه داخلی قبل از تعهد به سفارش تولید کامل، تنها قابل اعتمادترین راه برای اعتبار بخشیدن به یک رابطه تامینکننده جدید است، بهویژه برای خریدارانی که گیرهها را در خطی ادغام میکنند که هزینه خرابی آن بالاست.
یک جدول زمانی نقل قول معمولی چگونه به نظر می رسد
برای اندازههای مته سوراخ کاتالوگ استاندارد بدون انگشتان فک سفارشی، نقل قول از یک سازنده معتبر معمولاً سریع است، اغلب در عرض یک تا دو روز کاری پس از تأیید نیروی مورد نیاز، ضربه و رابط نصب. ماشین کاری انگشت فک سفارشی این جدول زمانی را به طور معنی داری گسترش می دهد، زیرا قبل از شروع ابزار، به یک چرخه بررسی نقشه نیاز دارد. خریدارانی که مهلت پروژه سختی دارند، باید طرحهای قطعات را برای طراحی انگشت فک در اسرع وقت ارسال کنند، حتی قبل از نهایی کردن اندازه سوراخ، زیرا هندسه انگشت فک و اندازه گیر اغلب با هم تصمیم میگیرند و نه به ترتیب دقیق.
ساختن یک تصویر صادقانه از هزینه کل مالکیت
قیمت واحد تنها یک قلم خط در هزینه واقعی استقرار گیره پنوماتیک در سراسر خط تولید است. یک مقایسه کامل هزینه کل بین دو قیمت رقیب باید شامل قیمت واحد گیره، هزینه تعویض کیت آب بندی مورد انتظار در یک پنجره سه ساله، هزینه مصرف هوا با نرخ واقعی برق و راندمان کمپرسور تاسیسات، و هزینه نیروی کار نگهداری برنامه ریزی شده در مقابل تعمیر واکنشی باشد. یک گیره با قیمت 10 درصد بالاتر از قبل اما دارای دوبرابر طول عمر چرخه در ریل های راهنمای سخت شده است که اغلب در طی سه سال کارکرد ارزان تر عمل می کند. هنگامی که نیروی کار جایگزین و زمان خرابی خط در نظر گرفته می شود، به همین دلیل است که قیمت واحد به تنهایی مبنای ضعیفی برای مقایسه تولید کنندگان گیره پنوماتیکی است.
واژه نامه مرجع سریع برای برگه های مشخصات Gripper
| مدت | معنی آن چیست |
|---|---|
| قطر سوراخ | قطر داخلی سیلندر، محرک اصلی خروجی نیروی نظری است |
| سکته در فک | مسافتی که هر فک از کاملاً باز تا کاملاً بسته طی می کند |
| تکرارپذیری | چگونه فک ها به طور مداوم در چرخه پس از چرخه به همان موقعیت باز می گردند |
| عمر چرخه رتبه بندی شده | تعداد چرخه های باز-بستن که انتظار می رود گیره قبل از نیاز به سرویس اصلی انجام دهد |
| ظرفیت بار لحظه ای | حداکثر بار خارج از مرکز یا گشتاوری که راهنماهای فک می توانند بدون سایش سریع تحمل کنند |
| رتبه بندی IP | یک مقیاس استاندارد که مقاومت در برابر گرد و غبار و ورود مایع به محفظه دستگیره را توصیف می کند |
سوالات متداول
بیشتر گیره های پنوماتیکی برای عملکرد صحیح به چه فشار هوا نیاز دارند؟
اکثر گیره های پنوماتیک صنعتی برای محدوده فشار کاری 0.3 مگاپاسکال تا 0.7 مگاپاسکال (تقریباً 44 تا 100 psi) درجه بندی می شوند که 0.5 مگاپاسکال تا 0.6 مگاپاسکال رایج ترین نقطه کار در سیستم های هوای استاندارد است. دویدن کمتر از حداقل نامی، نیروی چسبندگی موجود را به طور متناسب کاهش می دهد، در حالی که فراتر از حداکثر نامی، سایش آب بندی را تسریع می کند.
گیره های پنوماتیکی معمولاً قبل از نیاز به تعویض چقدر دوام می آورند؟
گیره های کاتالوگ استاندارد معمولاً بین 3 تا 10 میلیون چرخه بسته به اندازه سوراخ، مواد هدایت کننده فک و چرخه کار رتبه بندی می شوند. مدل های سنگین با ریل های راهنمای فولادی سخت شده و آب بندی های ارتقا یافته می توانند با روغن کاری برنامه ریزی شده فراتر از این محدوده باشند.
در صورت قطع شدن هوا در اواسط چرخه، گیره های پنوماتیکی می توانند قطعه ای را نگه دارند؟
گیرههای موازی استاندارد با کمک فنر یا دو عملکرد معمولاً در صورت کاهش فشار هوا، نیروی نگهدارنده را آزاد میکنند یا از دست میدهند، به همین دلیل است که طرحهای اهرم ضامن برای کاربردهایی مشخص میشوند که نیروی نگهدارنده باید حتی در طول یک وقفه لحظهای عرضه هوا حفظ شود.
تفاوت بین گیره های پنوماتیک تک کاره و دو اثره چیست؟
گیره های تک اثره از فشار هوا برای باز یا بسته شدن در یک جهت و از فنر برای بازگرداندن فک ها استفاده می کنند، در حالی که گیره های دو کاره از فشار هوا برای هر دو حرکت باز و بسته شدن استفاده می کنند، به طور کلی نیروی بالاتر و ثابت تری را در هر دو جهت به قیمت نیاز به دو خط هوا به جای یک خط تولید می کنند.
چگونه می توانم اندازه سوراخ مناسب را برای وزن قطعه خاص انتخاب کنم؟
از نیروی چنگال مورد نیاز (معمولاً 4 تا 6 برابر وزن قطعه، بیشتر برای جابجایی با سرعت بالا) شروع کنید، سپس به جای اندازهگیری تنها بر اساس ابعاد قطعه، آن را با نمودار نیرو در مقابل فشار منتشر شده سازنده برای هر اندازه سوراخ در فشار عرضه موجود شروع کنید.
آیا سازندگان گیره پنوماتیکی معمولا ماشین کاری انگشت فک سفارشی را ارائه می دهند؟
بله، اکثر تولید کنندگان معتبر ماشین کاری انگشت فک سفارشی را برای مطابقت با هندسه قسمت خاص ارائه می دهند، زیرا انگشتان فک تخت استاندارد به ندرت برای قطعات نامنظم یا ظریف بهینه هستند. زمان سررسید برای انگشتان سفارشی معمولاً بیشتر از واحدهای کاتالوگ استاندارد است، بنابراین باید در مراحل اولیه نقل قول تأیید شود.
یک گیره پنوماتیک معمولی در هر چرخه چقدر هوا مصرف می کند؟
مصرف هوا به اندازه سوراخ و طول ضربه بستگی دارد، اما به عنوان یک مرجع تقریبی، یک گیره موازی حفره متوسط 20 تا 25 میلیمتر معمولاً چیزی در محدوده 0.05 تا 0.15 لیتر هوای آزاد در هر چرخه کامل با فشار 0.5 مگا پاسکال مصرف میکند. خریدارانی که خطوط با نرخ چرخه بالا را اجرا میکنند، باید ارقام مصرف اندازهگیریشده سازنده را بهجای تخمین از اندازه سوراخها به تنهایی درخواست کنند، زیرا طراحی پیوند بر حجم واقعی جارو شده تأثیر میگذارد.
آیا می توان از گیره پنوماتیکی در محیط های شستشو یا مجاور غذا استفاده کرد؟
بله، اما معمولاً به یک گیره ساخته شده با مواد بدنه مقاوم در برابر خوردگی، ترکیبات آب بندی ارتقا یافته برای مواد شیمیایی شستشو، و شیارهای سنسور مهر و موم شده برای جلوگیری از ورود رطوبت نیاز دارد. واحدهای کاتالوگ استاندارد معمولاً برای قرار گرفتن در معرض شستشوی مکرر بدون این ارتقاها رتبه بندی نمی شوند، بنابراین هنگام درخواست قیمت باید صریحاً علامت گذاری شود.
تفاوت بین تکرارپذیری فک و دقت فک چیست؟
تکرارپذیری نشان میدهد که چگونه فکها به طور مداوم در چرخههای مکرر به موقعیت مشابه باز میگردند، در حالی که دقت توصیف میکند که این موقعیت چقدر به موقعیت هدف مورد نظر نزدیک است. یک گیره میتواند تکرارپذیری عالی داشته باشد، اما اگر در حین نصب به درستی کالیبره نشده باشد، همچنان کمی از موقعیت واقعی خارج میشود، به همین دلیل است که هر دو شکل برای کار مونتاژ دقیق اهمیت دارند.
چگونه بفهمم که به جای گیره موازی استاندارد به یک گیره خود محور نیاز دارم؟
هر زمان که موقعیت مرکزی قطعه برای دقت قرارگیری پایین دست مهم باشد و خود قطعه گرد یا متقارن باشد، گیرههای خود مرکزی، معمولاً سه فک، انتخاب مناسبی هستند، زیرا فکها به طور همزمان به سمت یک مرکز مشترک بسته میشوند بدون توجه به اینکه قطعه ابتدا در کجای دهانه فک قرار میگیرد. یک گیره موازی استاندارد دو فک این رفتار مرکزی را تضمین نمی کند مگر اینکه قطعه دقیقاً قبل از بسته شدن فک ها قرار گرفته باشد.
چه چیزی باعث می شود که یک گیره پنوماتیکی در طول زمان دچار تکان خوردن بیش از حد فک شود؟
لرزش فک تقریباً همیشه در ریل راهنما یا یاتاقان خطی که فک را در یک خط مستقیم حرکت میکند بازمیگردد. این سایش بر روی ریل های راهنمای آلومینیومی در شرایط بار جانبی زیاد شتاب بیشتری می گیرد، به همین دلیل است که ریل های راهنمای فولادی سخت شده برای کاربردهای با چرخه بالا یا قطعات سنگین مشخص شده اند.
