سیلندر نازک جدید سری CQS تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر نازک / سیلندر نازک جدید سری CQS

سیلندر نازک جدید سری CQS سیلندر نازک جدید سری CQS سیلندر نازک جدید سری CQS
  • سیلندر نازک جدید سری CQS
  • سیلندر نازک جدید سری CQS
  • سیلندر نازک جدید سری CQS
سیلندر نازک

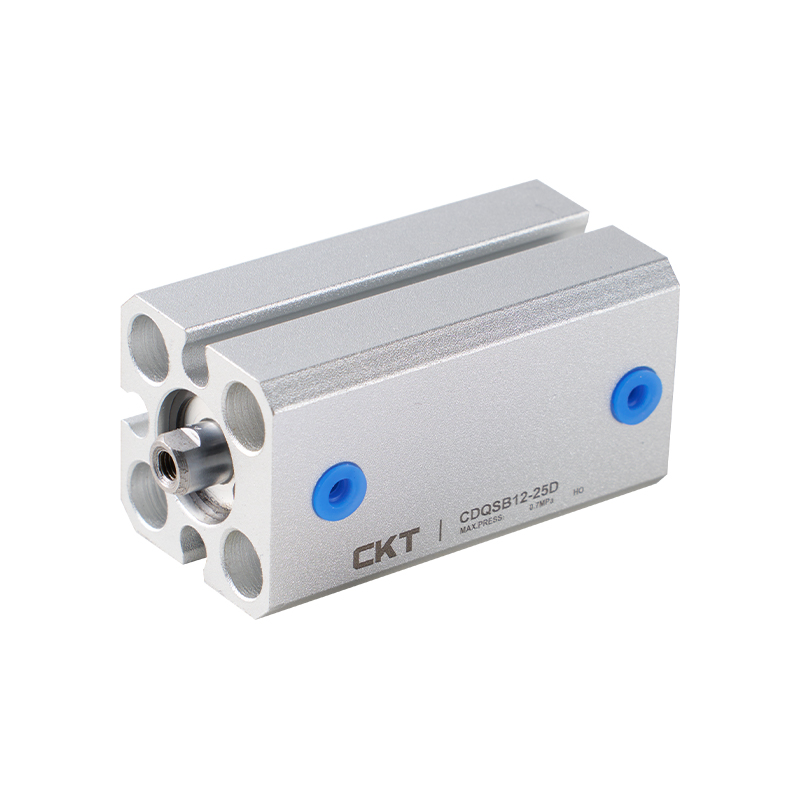

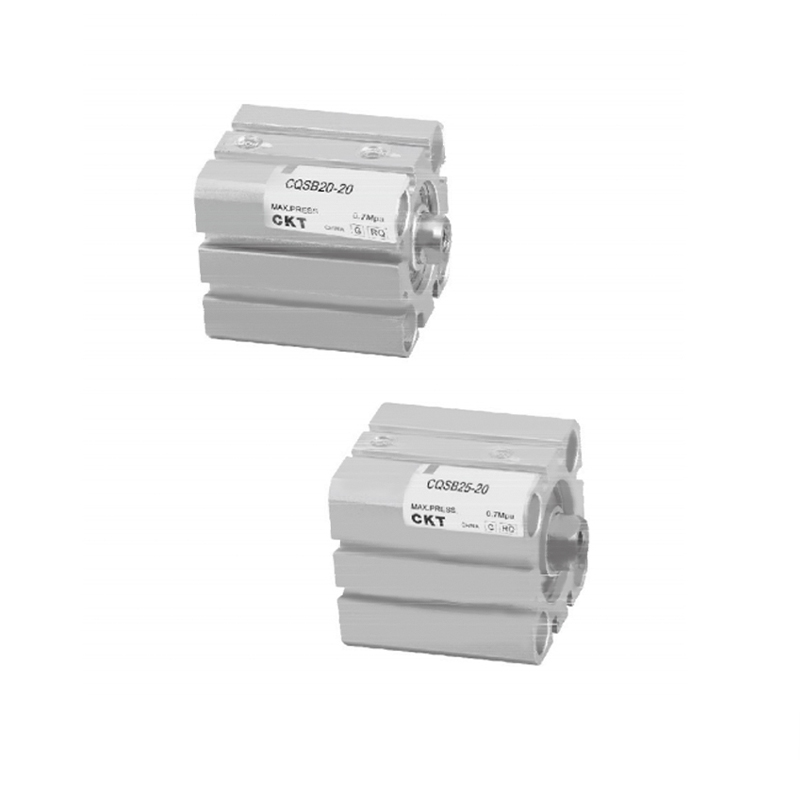

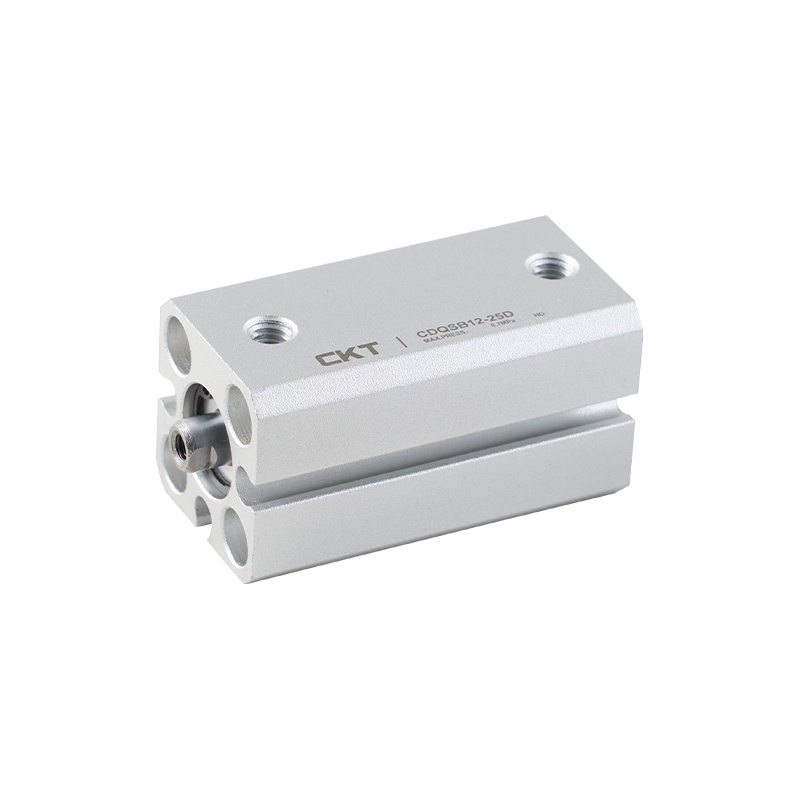

سیلندر نازک جدید سری CQS

به عنوان یک محرک پنوماتیکی کارآمد در زمینه اتوماسیون صنعتی مدرن، سیلندر نازک جدید سری CQS به بهینه سازی هماهنگ اشغال فضا و پیکربندی عملکردی از طریق نوآوری ساختاری دست یافته است و راه حل درایو انعطاف پذیرتری برای چیدمان تجهیزات فشرده ارائه می دهد.

1. طراحی سازگاری نصب چند جهته
بدنه سیلندر یک رابط نصب سوئیچ مغناطیسی چند بعدی را ادغام می کند. در میان آنها، مشخصات قطر سیلندر کوچک یک سطح مرجع نصب سه طرفه را فراهم می کند، و مشخصات قطر سیلندر متوسط ​​و بزرگ به حالت نصب چهار طرفه شامل سطح مرجع پورت گسترش می یابد، که به طور قابل توجهی آزادی طرح و سازگاری عنصر حسگر را بهبود می بخشد.

2. معماری بهینه سازی استفاده از فضا
با اتخاذ یک پیکربندی فشرده فشرده سازی مثبت، اجزای حرکت کلیدی از نظر توپولوژیکی بهینه شده اند. با فرض حفظ عملکرد خروجی استاندارد، اشغال فضای محوری و شعاعی به طور همزمان کاهش می یابد و به طور موثر منابع فضای داخلی تجهیزات را آزاد می کند.

3. ساختار نصب مرکب
پایه دارای نفوذ از طریق سوراخ و حامل های نصب دوگانه تعبیه شده رزوه ای است. از طریق طراحی رابط ماژولار، با الزامات اتصال مکانیزم های اصلی سازگار است، پیچیدگی یکپارچه سازی سیستم را کاهش می دهد و از استقرار سریع در سناریوهای متعدد پشتیبانی می کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر نازک سری SDA
بعدی:سیلندر نازک سری CQM (نوع میله راهنما)
  • اندازه سوراخ (میلی متر) 12 16 20 25
    مایع هوا
    اقدام بازی دوگانه، تک بازیگری: بازگشت بهار / تمدید
    فشار اثبات 1.5MPa{15.3kgf/cm²}
    حداکثر فشار عملیاتی 1.0MPa{10.2kgf/cm²}
    دمای محیط و سیال -10 ~ 60 ℃
    نخ انتهای میله نخ زن (استاندارد)، نخ مرد (گزینه)
    کوسن صفر
    سرعت پیستون 50 ~ 500 میلی متر در ثانیه
    تحمل طول سکته مغزی 1
    *روغن کاری لازم نیست
    نصب از طریق سوراخ، هر دو انتهای آن ضربه زده می شود (جهانی)
    اندازه پورت M5×0.8
    *اگر می خواهید از روانکاری استفاده کنید لطفاً از ISOVG32 استفاده کنید.

  • Stroke/Model  Of  Auto  Switch
    اندازه سوراخ
    (میلی متر)     		ضربه استاندارد (میلی متر) سوئیچ خودکار
    دوبازی تک بازیگری نوع نصب تونل
    12 5،10،15
    20،25،30،     		510 A93 (V)
    M9N(V)
    M9B(V)
    F9BA     		A96 (V)
    F9NW
    M9P(V)
    16
    20 5،10،15,20,25
    30,35,40,45,50     		510
    25

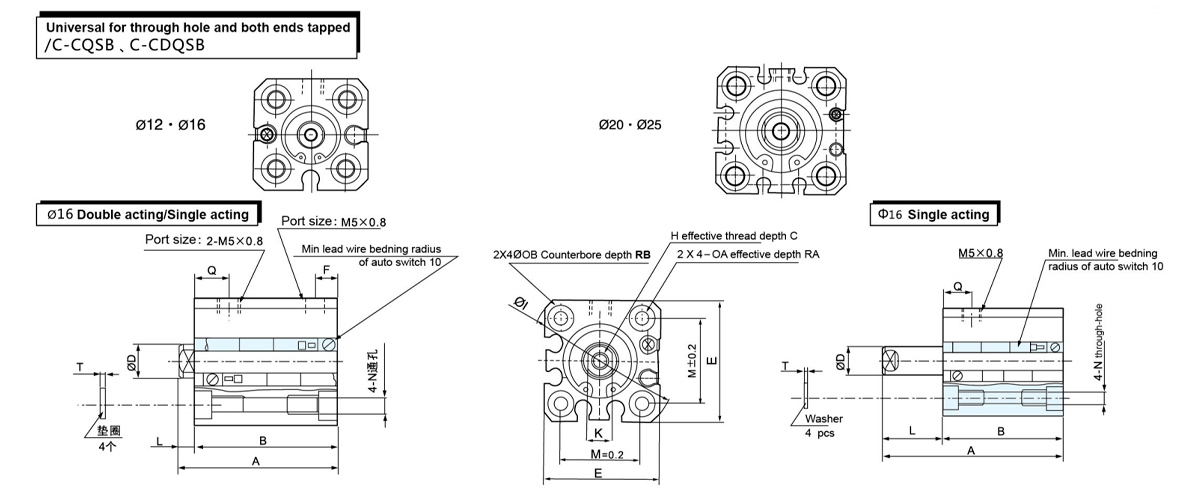

  • ابعاد برای بازی دو نفره / تک بازیگری
    قابل اجرا
    اندازه سوراخ
    (میلی متر)     		استاندارد
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0.5 32 5 15.5 3.5 M4×0.7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0.7 38 6 20 3.5 M4×0.7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0.8 47 8 25.5 5.4 M6×1.0 9 10 7 1 9
    25 12 12 40 M6×1.0 52 10 28 5.4 M6×1.0 9 10 7 1 11

    بازی دوگانه (ST=سکته مغزی)
    قابل اجرا
    اندازه سوراخ
    (میلی متر)     		سکته مغزی
    محدوده
    (میلی متر)     		نوع پایه مگنت داخلی
    A B F L Q A B
    12 5 تا 30 خیابان 20.5 خیابان 17 5 3.5 7.5 خیابان 25.5 خیابان 22
    16 5 تا 30 خیابان 20.5 خیابان 17 5 3.5 7.5 خیابان 25.5 خیابان 22
    20 5 تا 50 خیابان 24 خیابان 19.5 5.5 4.5 9 خیابان 34 خیابان 29.5
    25 5 تا 50 خیابان 27.5 خیابان 22.5 5.5 5 11 خیابان 37.5 خیابان 32.5

    تک بازیگری (ST=سکته مغزی)

    قابل اجرا
    اندازه سوراخ
    (میلی متر)
    سکته مغزی
    محدوده
    (میلی متر)     		استاندارد مگنت داخلی
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

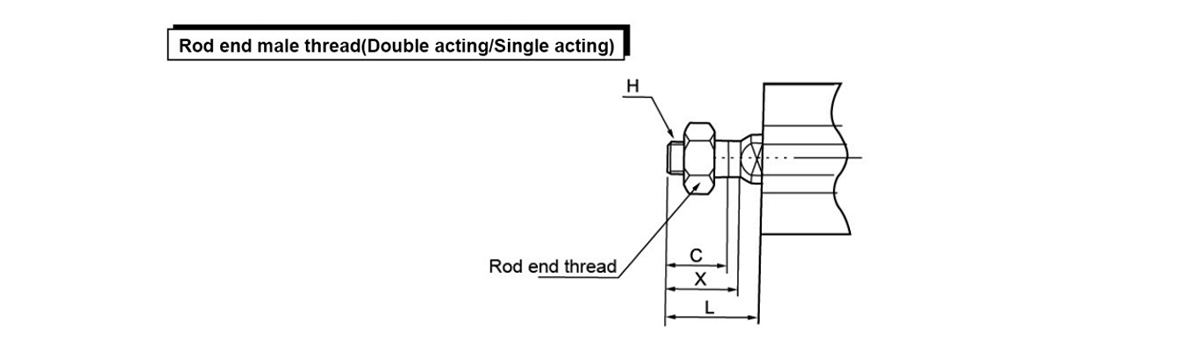

    قابل اجرا
    اندازه سوراخ
    (میلی متر)     		C H L X
    12 9 M5×0.8 14 10.5
    16 10 M6×1.0 15.5 12
    20 12 M8×1.25 18.5 14
    25 15 M10×1.25 22.5 17.5

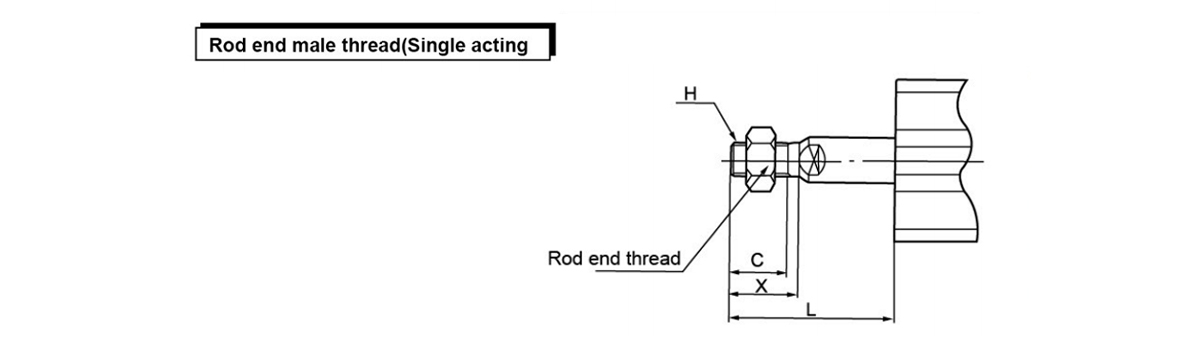

    قابل اجرا
    اندازه سوراخ
    (میلی متر)     		C H L X
    5ST 10ST
    12 9 M5×0.8 19 24 10.5
    16 10 M6×1.0 20.5 25.5 12
    20 12 M8×1.25 23.5 28.5 14
    25 15 M10×1.25 27.5 32.5 17.5

    تک بازیگری (ST = سفرنامه)

    قابل اجرا
    اندازه سوراخ
    (میلی متر)
    سکته مغزی
    محدوده
    (میلی متر)     		استاندارد مگنت داخلی
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
