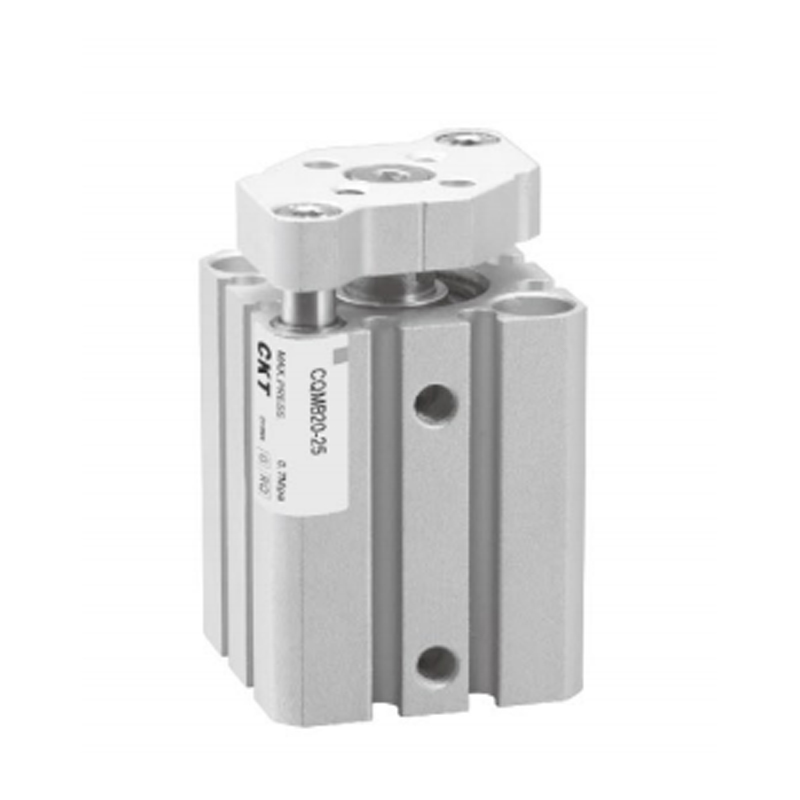

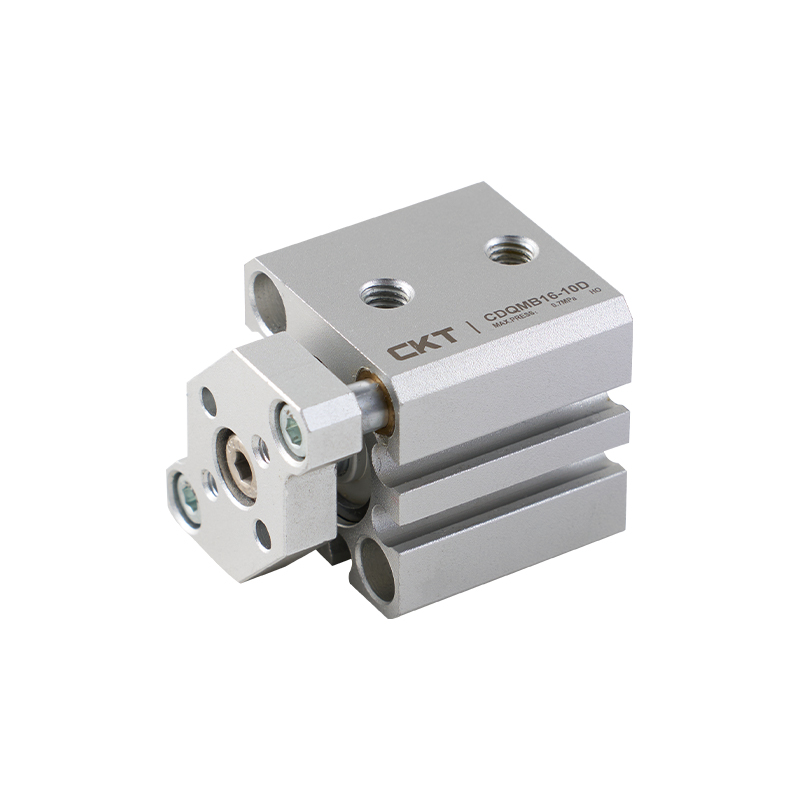

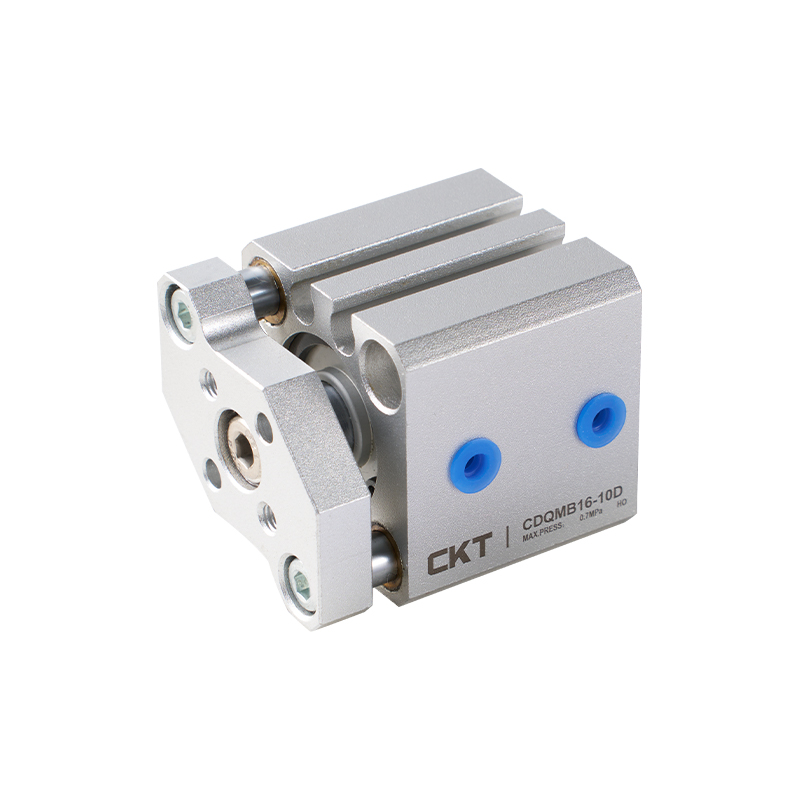

سیلندر نازک سری CQM (نوع میله راهنما)

سیلندر نازک سری CQM (نوع میله راهنما) برای راهنما با سفتی بالا و شرایط فضای فشرده طراحی شده است. عملکردهای پشتیبانی بار و ضد پیچ ​​خوردگی را از طریق ساختار میله راهنمای دوگانه برای رفع نیازهای موقعیت یابی دقیق ادغام می کند.

1. ساختار استاندارد و تقویت شده
با پیروی از مشخصات استاندارد JIS، طراحی یکپارچه میله راهنمای دوگانه را برای اطمینان از استحکام ساختاری و پایداری عملیاتی اتخاذ می کند.

2. سازگاری با فضا
بدنه فشرده به طور قابل توجهی نیاز به فضای نصب را کاهش می دهد و برای سناریوهای اتوماسیون با محدودیت فضا مناسب است.

3. قابلیت بارگذاری ضد اکسنتریک کامپوزیت
سیستم میله راهنمای دوگانه به طور همزمان افست چرخشی را سرکوب می کند، عملکرد ضد خمش و ضد پیچش عالی را ارائه می دهد و با شرایط بار نامتقارن سازگار می شود.

4. سازگاری بار بالا
مکانیسم میله راهنما می تواند بارهای حرکتی و نیروهای جانبی زیادی را حمل کند و اثر تنش شرایط کنسول را بر روی بدنه سیلندر کاهش دهد.

5. کنترل راهنمای دقیق
دقت غیر چرخشی انتهایی ≤±0.2 درجه است، که مسیر حرکت خطی با دقت بالا را تضمین می کند.

6. سازگاری با نصب
ابعاد نصب بدنه اصلی با سری سیلندرهای نازک استاندارد با همان مشخصات قابل کار است و از تعویض یا ارتقاء سریع تجهیزات پشتیبانی می کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر نازک جدید سری CQS
بعدی:سیلندر نازک سری CQ2 (سایز سوراخ بزرگ)
  • اقدام تک راد، دو بازیگر
    حداکثر فشار عملیاتی 1.0   مگاپاسکال
    حداقل عملیات
    فشار     		Ø12،Ø16 0.12   مگاپاسکال
    Ø20 ~ 0100 0.1  مگاپاسکال
    آمبینت و دمای سیال بدون سوئیچ خودکار: -10 ~ 70 ℃، با سوئیچ خودکار: - 10 ~ 60 ℃ (بدون یخ زدن)
    کوسن سپر دو طرف
    تحمل طول سکته مغزی 10 میلی متر
    سرعت پیستون Ø12 ~ Ø40 50 تا 500     میلی‌متر بر ثانیه
    Ø50 ~ Ø100 50 ~ 300     mm/s

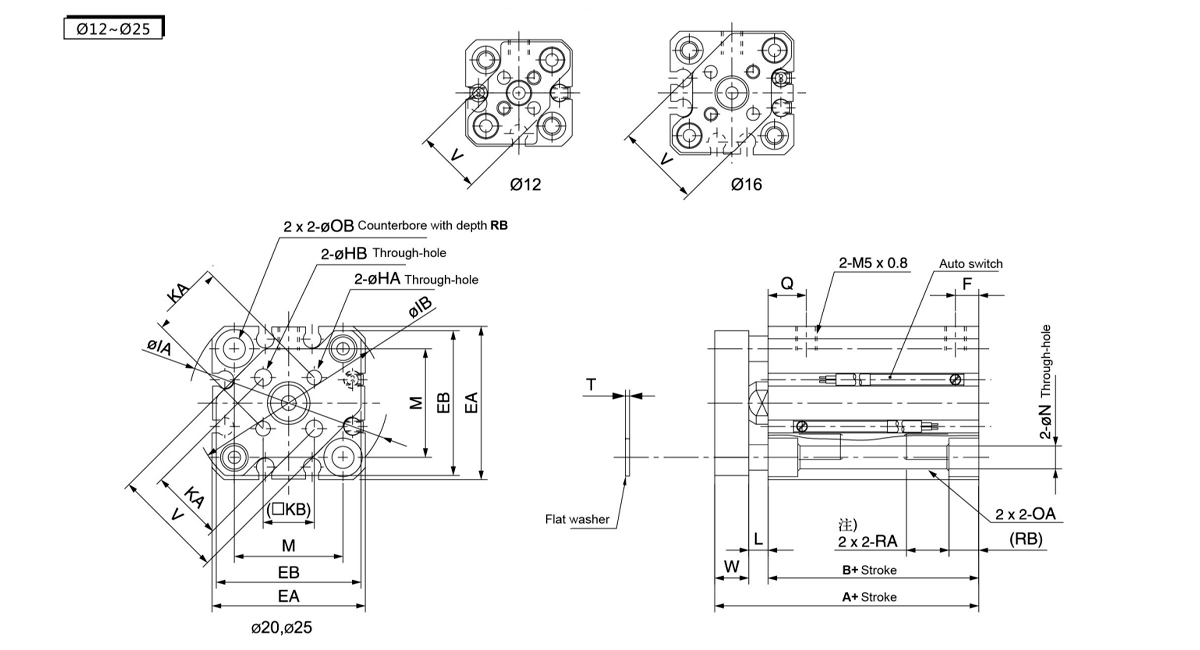

  • حفاری
    اندازه
    (میلی متر)     		سکته مغزی
    محدوده
    (میلی متر)     		بدون سوئیچ خودکار با سوئیچ خودکار EA EB F HA OA HB IA IB KA کیلوبایت L M N OB Q RA RB T V W
    A B A B
    12 5 تا 30 26.5 17 31.5 22 25 24 5 M3×0.5 M4×0.7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5 تا 30 26.5 17 31.5 22 29 28 5 M3×0.5 M4×0.7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5 تا 50 32 19.5 42 29.5 36 34 5.5 M4×0.7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5 تا 50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0.8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

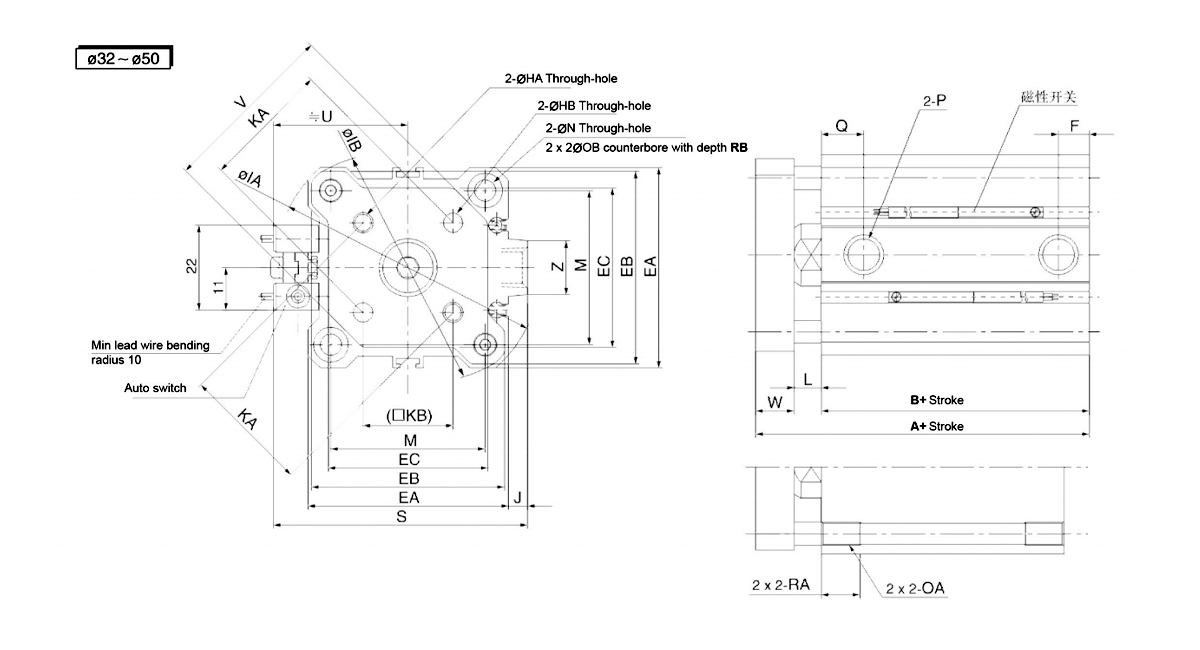

    هر دو انتهای ضربه زده شد (C-CQMA)
    حفاری Size
    (میلی متر)     		HA OA HB IA IB J KA کیلوبایت L M N OB RA RB S U V W Z
    32 M5×0.8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0.8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1.25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1.0 M10×1.5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1.25 M12×1.75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1.5 M12×1.75 10 0.2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26

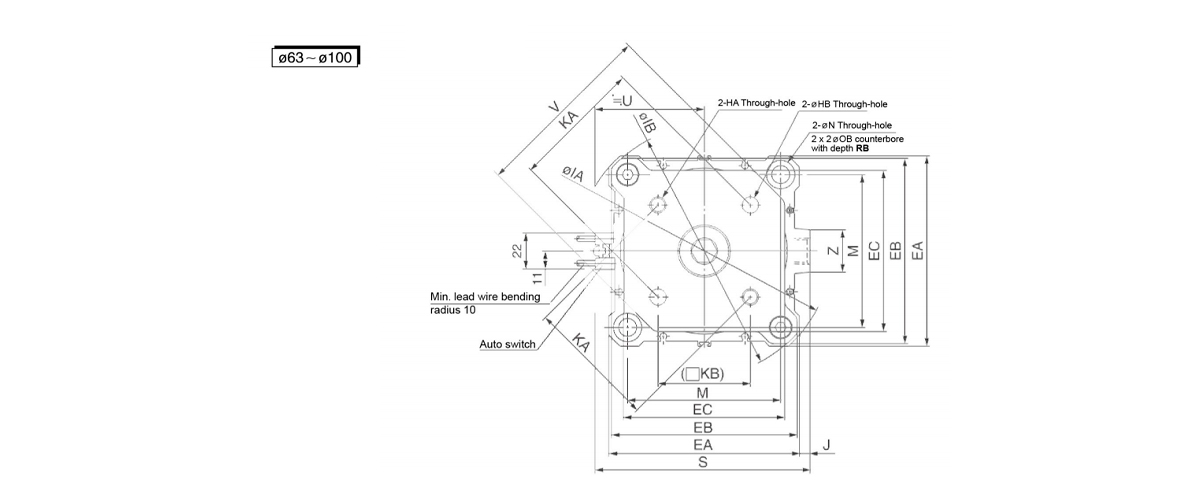

    حفاری Size
    (میلی متر)
    سکته مغزی Range
    (میلی متر)     		بدون سوئیچ خودکار با سوئیچ خودکار EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0.8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10 تا 50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 · 100 50 33
    40 5 تا 50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 · 100 56.5 39.5
    50 10 تا 50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 · 100 60.5 40.5
    63 10 تا 50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 · 100 66 46
    80 10 تا 50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 · 100 77.5 53.5
    100 10 تا 50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 · 100 89 63
