سیلندر نازک

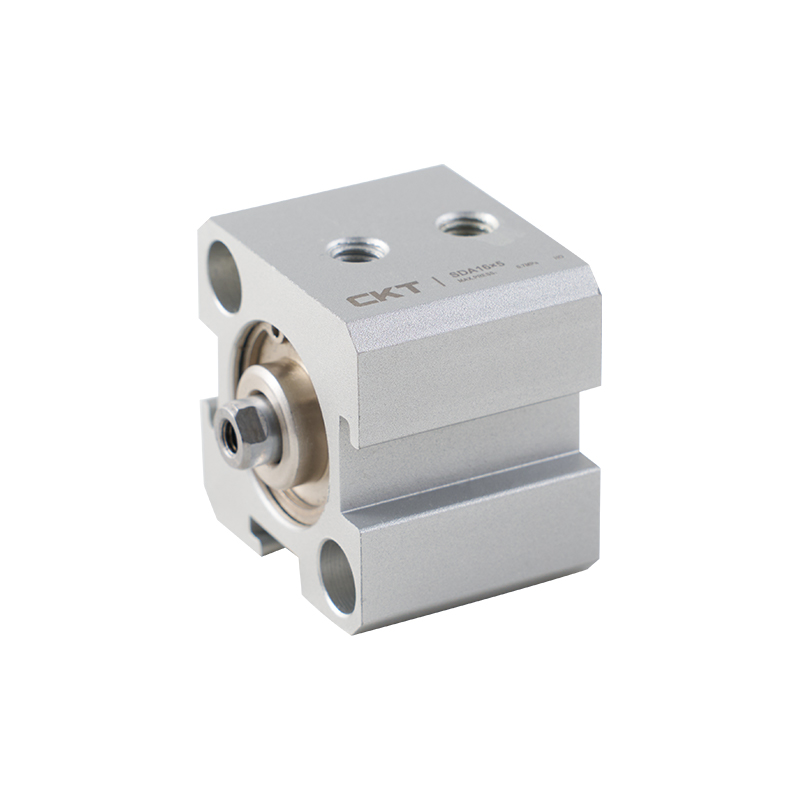

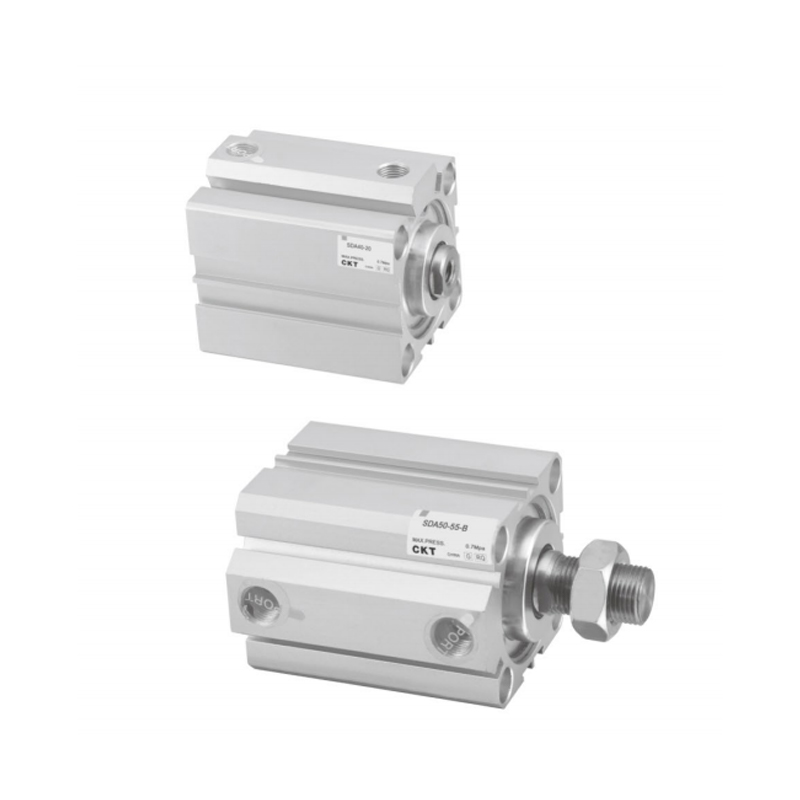

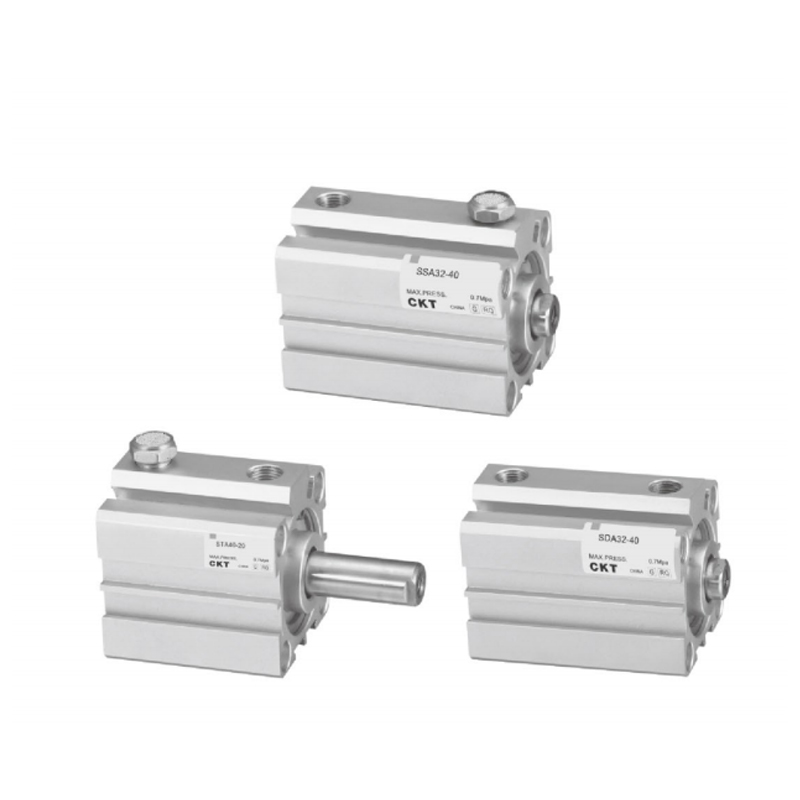

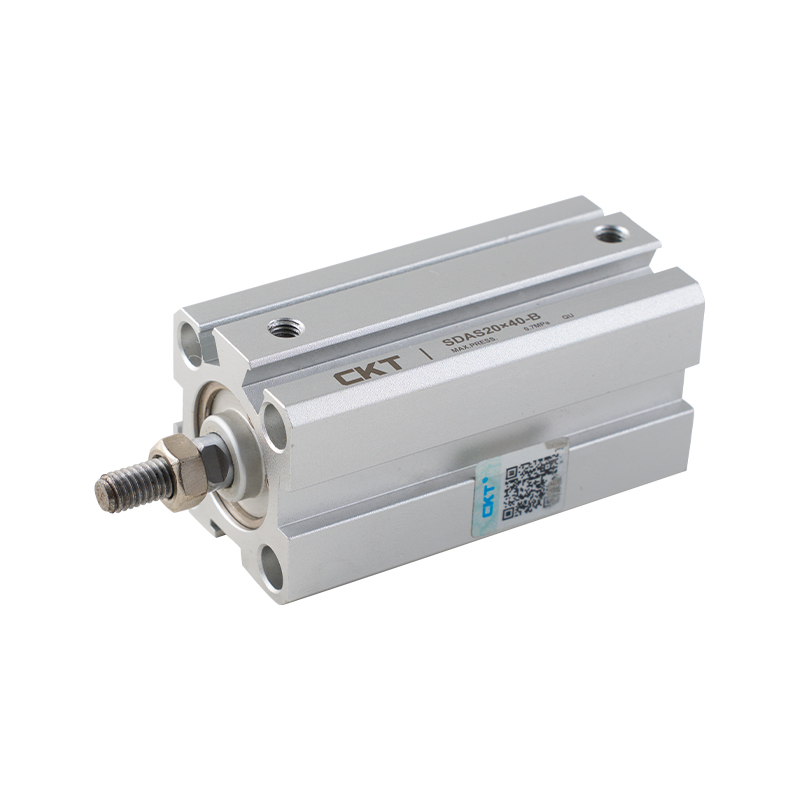

سیلندر نازک سری SDA

نازک و سبک
با حفظ دقت حرکت موجود و طول عمر محصول، طول کل آن تنها 1/2-1/3 از یک سیلندر عمومی است. از ویژگی های نازک و سبک خود بهره می برد.


نصب آسان
روش نصب تعبیه شده برای دستیابی به الزامات صرفه جویی در فضا نیازی به لوازم جانبی ندارد.


نگهداری آسان
طراحی از یک روش مونتاژ ساده استفاده می کند که برای نصب، جداسازی و نگهداری راحت است.


سوئیچ مغناطیسی
شیار مونتاژ در حاشیه بدنه محفوظ است و نصب و تعمیر سوئیچ مغناطیسی و تنظیم موقعیت آن را بسیار ساده می کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر دو محوره نازک سری SDAD
بعدی:سیلندر نازک جدید سری CQS

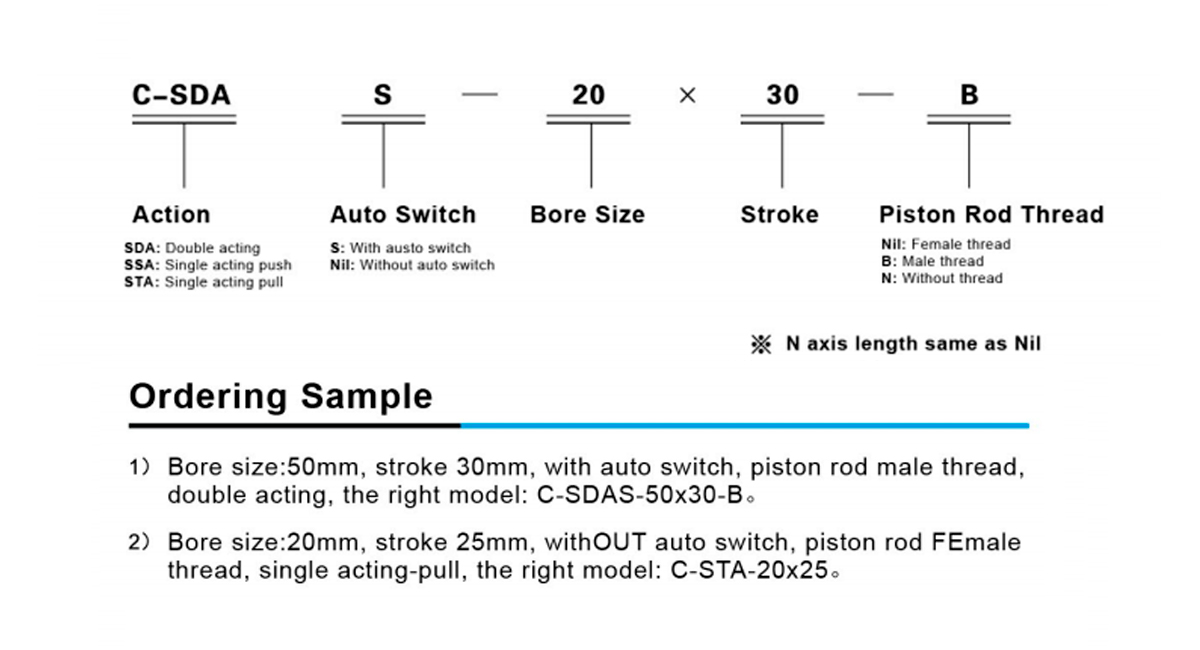

  • اندازه حفره (میلی متر) 12 16 20 25 32 40 50 63 80 100
    اقدام دوبازی
    تک‌بازی-فشار               کشش تک بازیگری -
    مایع هوا
    عملیاتی
    محدوده فشار
    kgf/cm²     		بازی دوگانه 1 ~ 9
    تک بازیگری 2 ~ 9 -
    فشار ثابت kgf/cm² 13.5
    عملیاتی Temperature Range℃ -5 تا 70
    عملیاتی Speed
    محدوده    میلی‌متر بر ثانیه     		بازی دوگانه 30 تا 500
    تک بازیگری 50 تا 500
    کوسن پد سپر
    اندازه پورت M5×0.8 PT1/8 PT1/4 PT3/8

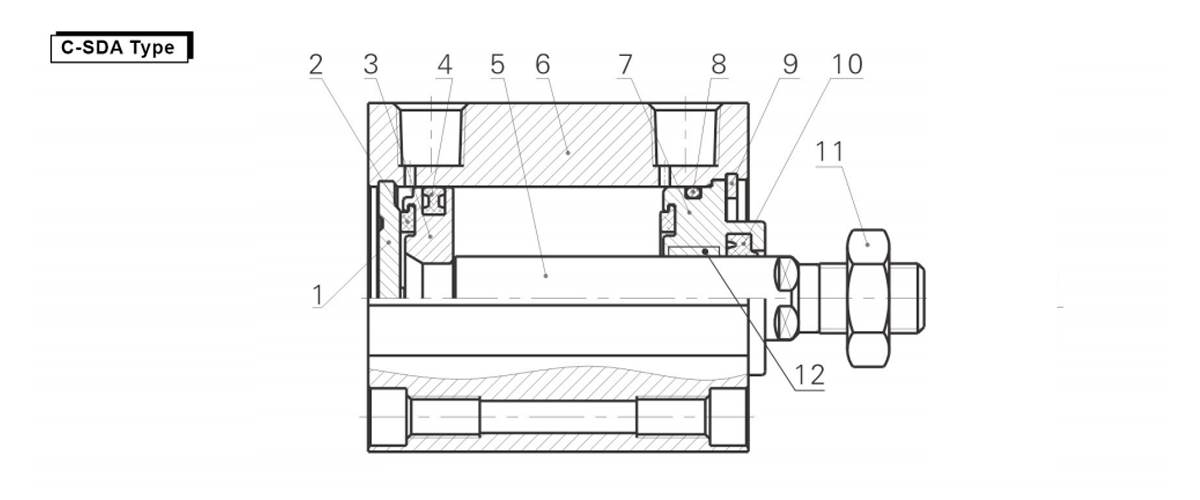

  • مورد نام مواد مورد نام مواد
    1 جلد پشت 6060-T5 2 پد ضربه‌گیر پیستونی PU
    3 پیستون 6061-T6 4 پیستون دوبل نوع O NBR
    5 پیستون rod فولاد کربن متوسط (آبکاری هاردکروم) 6 بدنه اصلی 6063-T5
    7 جلد جلو 60611-T6 8 جلد جلو O ring NBR
    9 حلقه پرش نوع C فولاد فنری 10 جلد جلو seal ring NBR
    11 آجیل فولاد کربنی 12 بوشینگ ها مواد مقاوم در برابر سایش

    جایگزینی   قطعه / مهر و موم   حلقه
    مورد نام مواد اجزاء
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 حلقه مهر و موم میله NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 پیستون seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 حلقه O پوشش جلو Ø12×1.5 Ø16×1.5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    مدل حلقه مهر C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

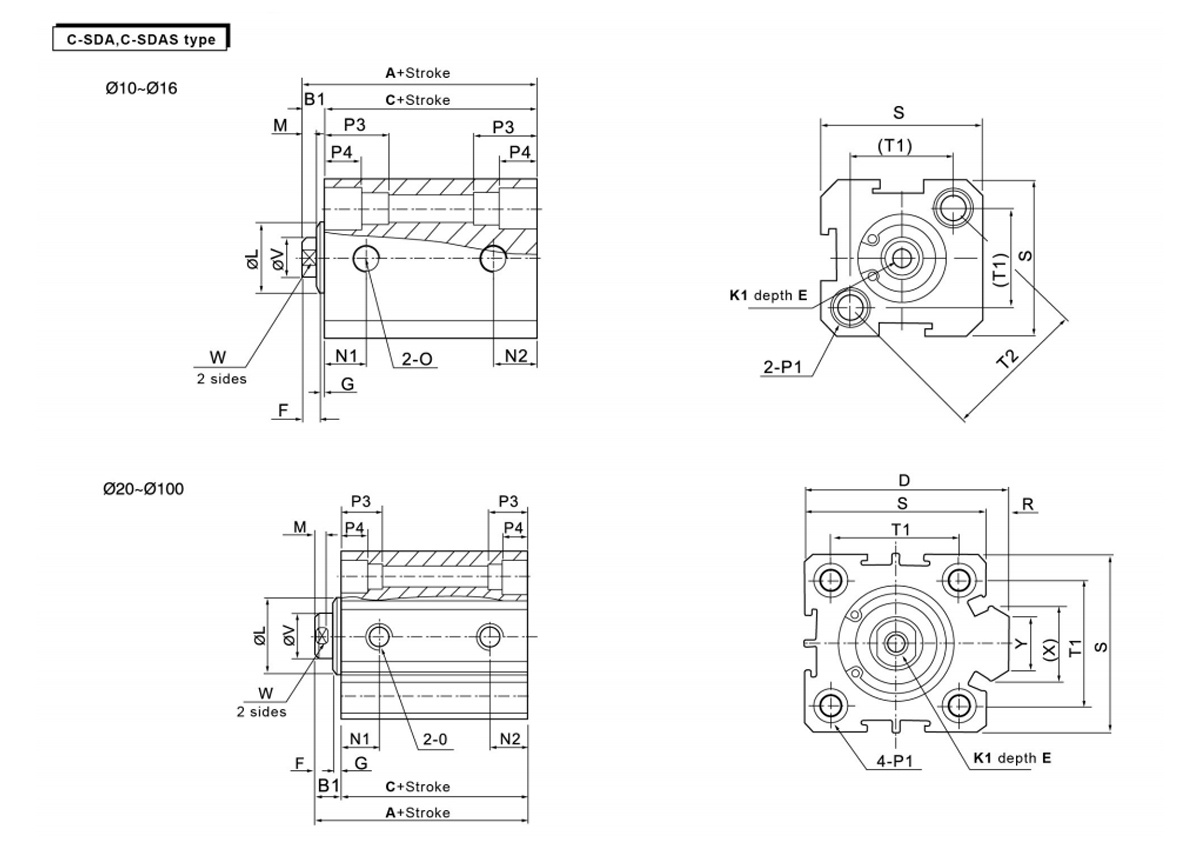

    فرم استاندارد با سوئیچ خودکار B1 D E F G K1 L M N1 N2
    اندازه سوراخ / نماد IS A C A C S=5 S> 5 S=5 S> 5
    12 22 17 32 27 5 - 6 4 1 M3×0.5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0.8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1.25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1.5 55 4 16 20.5 16 20.5

    اندازه سوراخ / نماد IS O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ عبوری:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ عبوری:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 هر دو طرف:φ10 نخ M8×1.25 سوراخ عبوری:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 هر دو طرف:φ11 نخ M8×1.25 سوراخ عبوری:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 هر دو طرف:φ11 نخ M8×1.25 سوراخ عبوری:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 هر دو طرف:φ14 نخ M12×1.75 سوراخ عبوری:φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 هر دو طرف: φ17.5 نخ M14x2 سوراخ: φ11.3 30 13 10 114 90 - 32 27 35 260

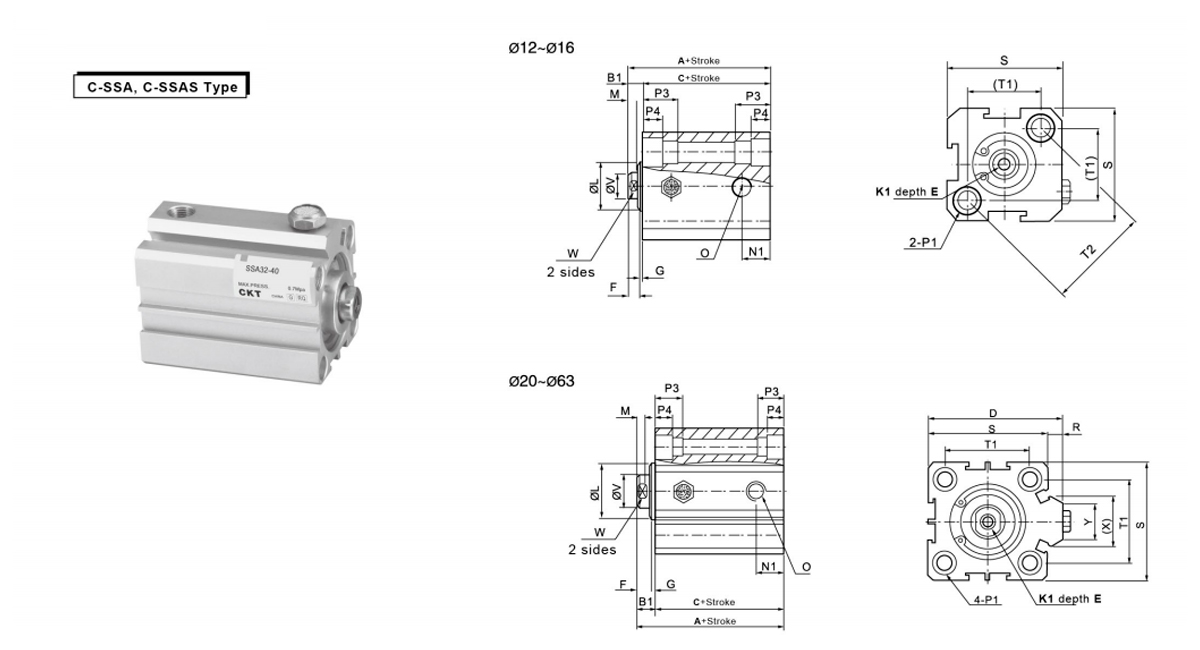

    فرم بدون سوئیچ خودکار با سوئیچ خودکار B1 D E F G K1 L M N1
    اندازه سوراخ / نماد IS A C A C
    ≤10 > 10 ≤10 > 10 ≤10 > 10 ≤10 > 10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0.5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 11

    اندازه سوراخ / نماد IS O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ:φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 هر دو طرف:φ10 نخ M8×1.25 سوراخ:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 هر دو طرف:φ11 نخ M8×1.25 سوراخ:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 هر دو طرف:φ11 نخ M8×1.25 سوراخ:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

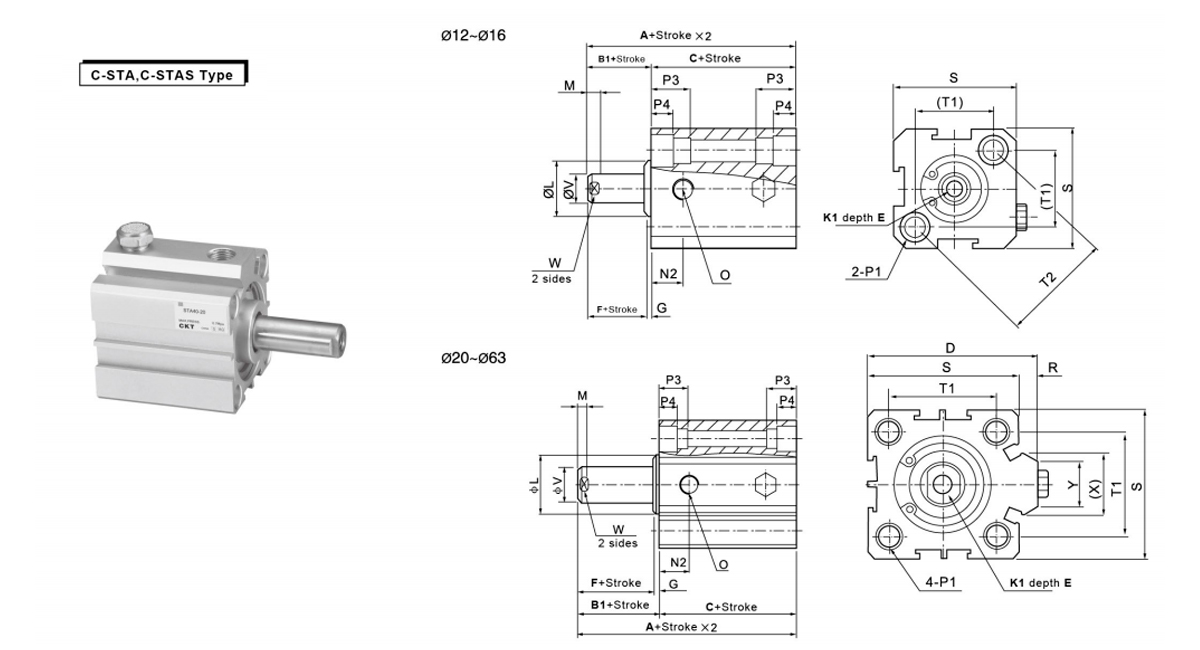

    فرم بدون سوئیچ خودکار با سوئیچ خودکار B1 D E F G K1 L M N2
    اندازه سوراخ / نماد IS A C A C
    سکته مغزی ≤10 > 10 ≤10 > 10 ≤10 > 10 ≤10 > 10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0.5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0.5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 12
    اندازه سوراخ / نماد IS O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ عبوری:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ عبوری:φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 هر دو طرف:φ10 نخ M8×1.25 سوراخ عبوری:φ6.5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 هر دو طرف:φ11 نخ M8×1.25 سوراخ عبوری:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 هر دو طرف:φ11 نخ M8×1.25 سوراخ عبوری:φ6.5 25 8.5 9.5 75 60 20 17 28.7 20

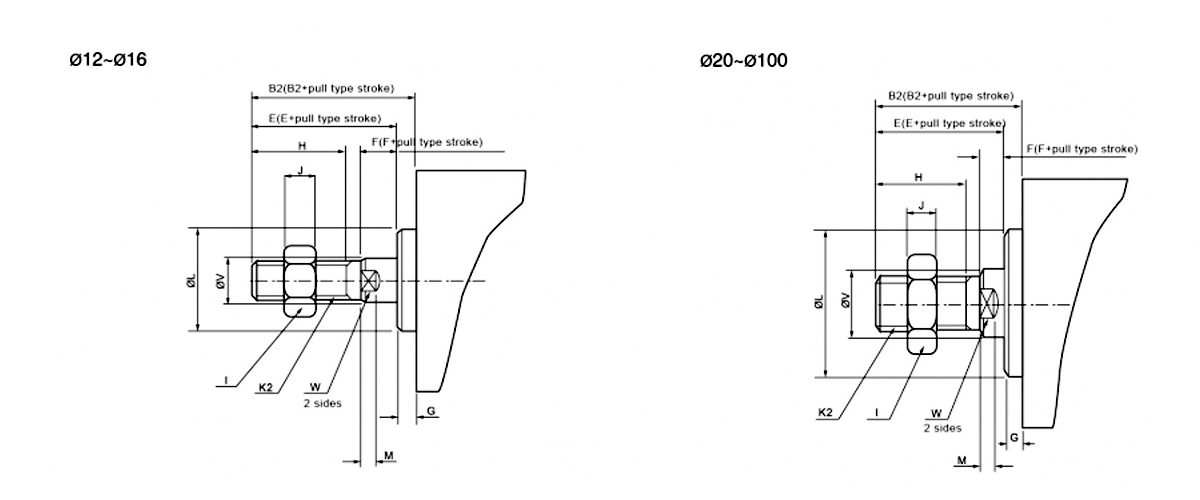

    اندازه سوراخ / نماد IS B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0.8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0.8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1.25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1.25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1.5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1.5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1.5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1.5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1.5 55 4 32 27
