سیلندر نازک سری CQ2 (سایز سوراخ بزرگ) تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر نازک / سیلندر نازک سری CQ2 (سایز سوراخ بزرگ)

سیلندر نازک سری CQ2 (سایز سوراخ بزرگ)
  • سیلندر نازک سری CQ2 (سایز سوراخ بزرگ)
سیلندر نازک

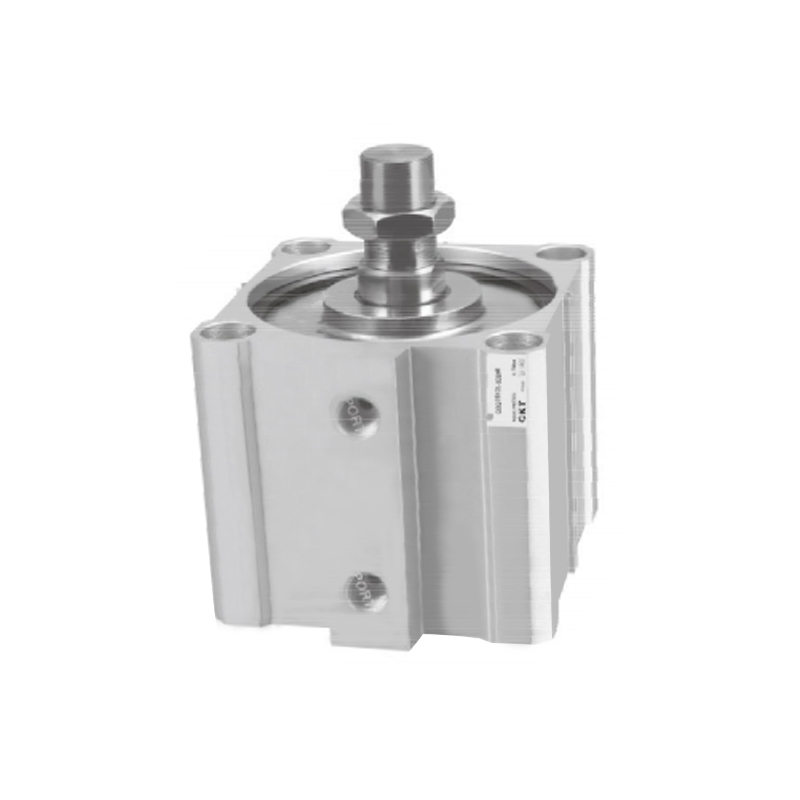

سیلندر نازک سری CQ2 (سایز سوراخ بزرگ)

سیلندر نازک سری CQ2 (اندازه حفره بزرگ) به دلیل اندازه سوراخ بزرگ خود شناخته شده است و یک راه حل معمولی برای قطعات درایو در موقعیت های حساس به فضا در زمینه اتوماسیون صنعتی است. مفهوم اصلی طراحی آن این است که اندازه نصب محوری را به حداقل برساند در حالی که نیروی خروجی لازم را تضمین می کند و انعطاف پذیری بیشتری را برای چیدمان تجهیزات فراهم می کند.

• انطباق استاندارد: طراحی و ساخت آن مطابق با الزامات مشخصات پایه صنعتی رایج است.

• اتصال سازه ای: بدنه سیلندر و پوشش انتهایی یک روش قفل حلقوی منحصر به فرد را برای ایجاد یک اتصال پایدار و قابل اعتماد با ابعاد محوری بسیار کوچک اتخاذ می کنند.

• ویژگی های دیوار داخلی: دیواره داخلی بشکه سیلندر با یک فرآیند تقویت سطح ویژه درمان می شود که به آن مقاومت در برابر سایش عالی می دهد و دوام طولانی مدت را تضمین می کند.

• مزیت فضا: طول محوری به طور قابل توجهی بهینه شده ویژگی برجسته آن است که می تواند به طور موثر تقاضا برای فضای نصب تجهیزات را کاهش دهد.

• یکپارچه سازی حسگر: محیط بیرونی بشکه سیلندر با یک ساختار شیار استاندارد طراحی شده است تا نصب و موقعیت یابی سریع سنسور تشخیص موقعیت ضربه را تسهیل کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر نازک سری CQM (نوع میله راهنما)
بعدی:سیلندر نازک سری CQ2 (کورس طولانی)
  • اندازه سوراخ (میلی متر) 125 140 160 180 200
    مایع هوا
    اقدام دو بازیگر
    فشار اثبات 1.5MPa (15.3kgf/cm²)
    حداکثر فشار عملیاتی 1.0MPa (10.2kgf/cm²)
    حداقل فشار عملیاتی 0.05MPa (0.51kgf/cm²)
    دمای محیط و سیال -10 تا 60 درجه سانتیگراد
    نخ انتهای میله نخ زن (استاندارد)، نخ مرد (گزینه)
    کوسن سپر لاستیکی استاندارد
    اسپیف پیستون 50-500 میلی متر بر ثانیه 20-400 میلی متر بر ثانیه
    تحمل طول سکته مغزی 1.40
    *روغن کاری لازم نیست
    نصب از طریق بیل زدن و هر دو انتهای ضربه زده شده است
    قطر لوله Rc(PT)3/8 Rc(PT) 1/2
    *اگر می خواهید از روانکاری استفاده کنید لطفاً از ISOVG32 استفاده کنید.

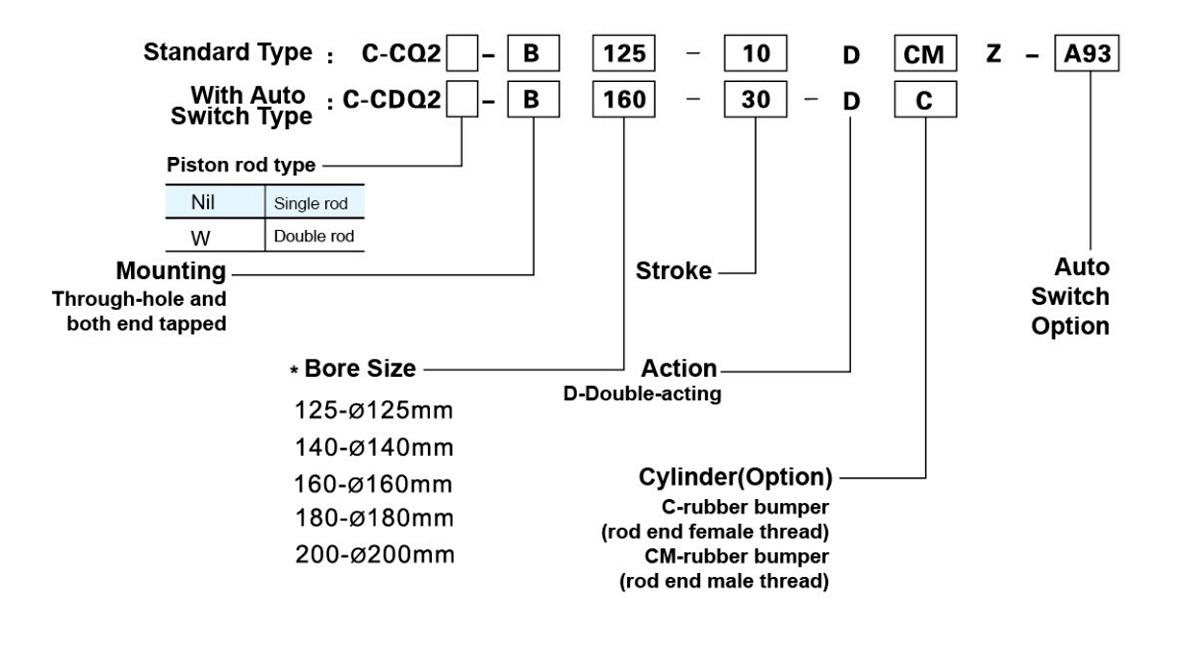

  • مته

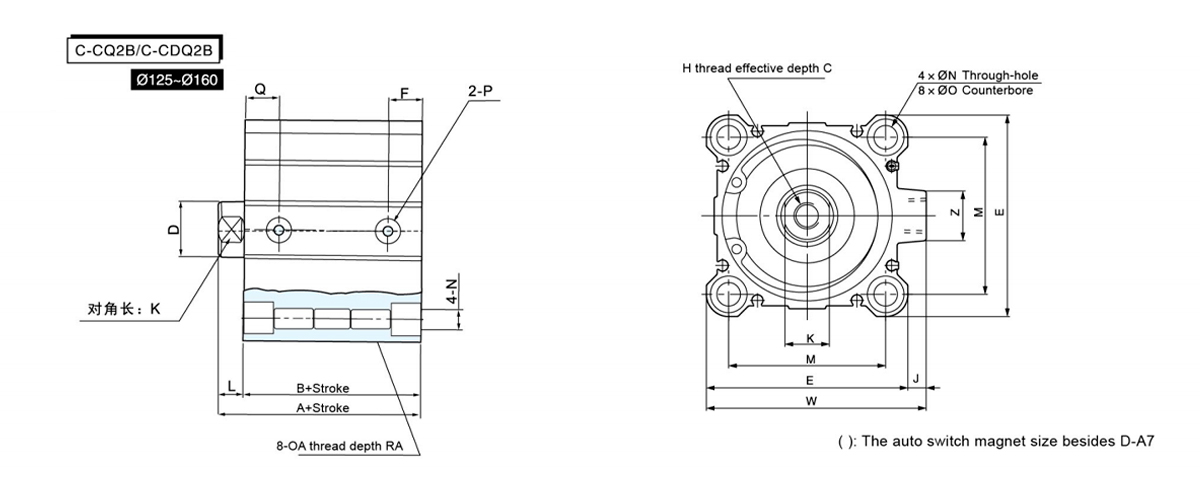

    اندازه     		ضربه استاندارد (میلی متر) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

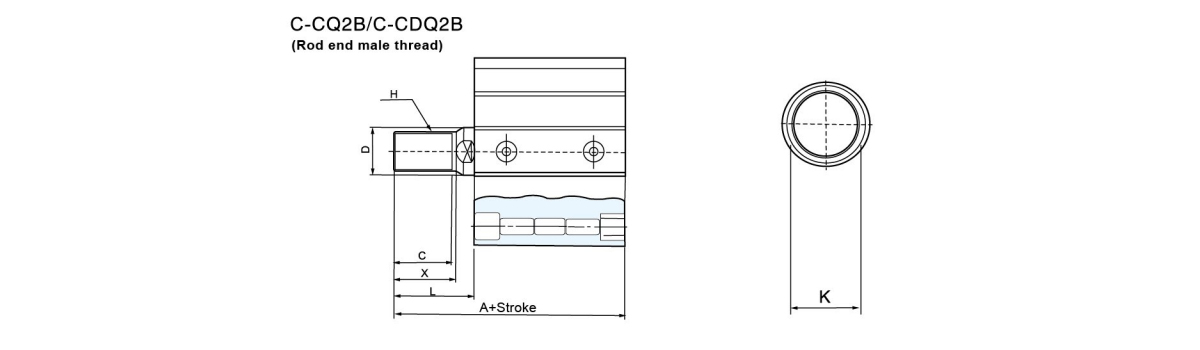

    مته Size
    (میلی متر)     		A C D H K L X
    125 141 42 Ø36 M30×1.5 32 58 45
    140 141 42 Ø 36 M30×1.5 32 58 45
    160 155 47 Ø40 M36×1.5 36 64 50

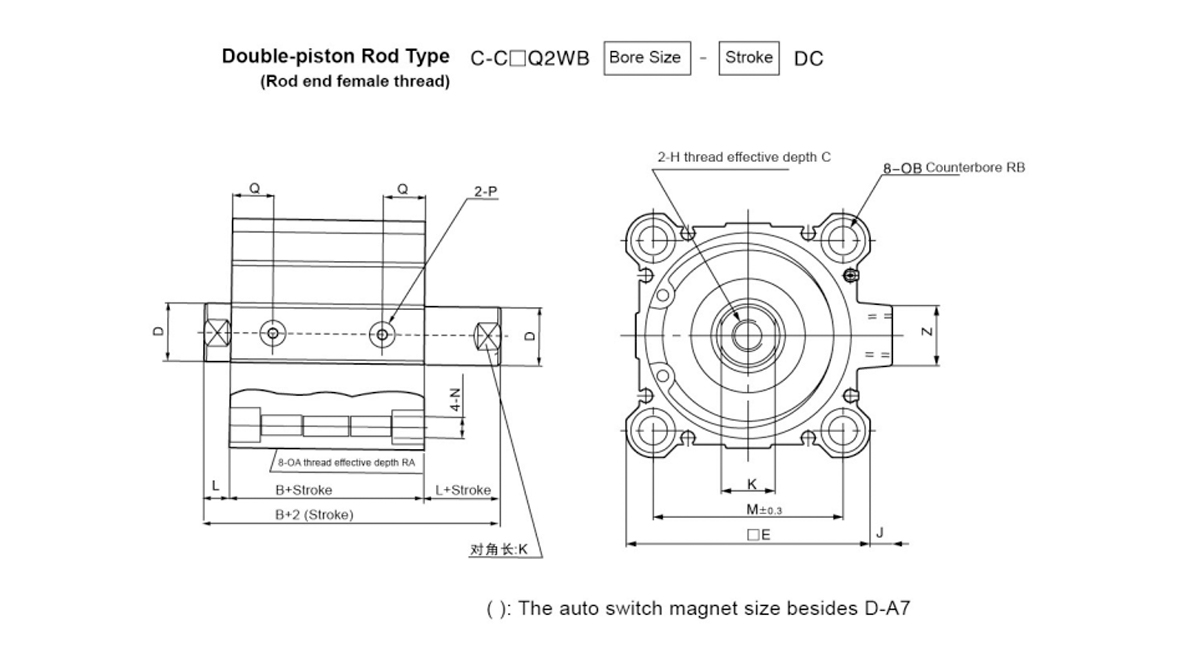

    مته Size سکته مغزی استاندارد A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30 (22.5) Ø36 142 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30 (22.5) Ø36 158 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33 (26.5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

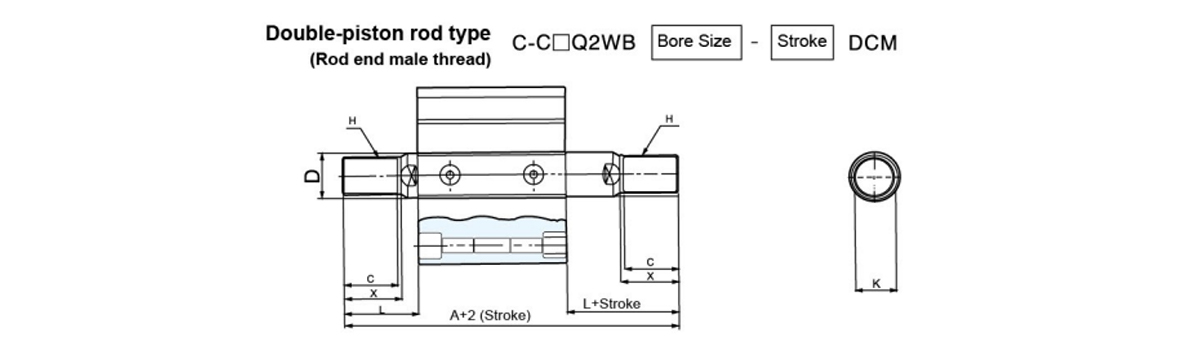

    مته Size A C D H K L X
    125 199 42 Ø36 M30×1.5 32 58 45
    140 199 42 Ø36 M30×1.5 32 58 45
    160 219 47 Ø40 M36×1.5 36 64 50
