سیلندر بدون میله مفصل مکانیکی سری MY3A/3B نوع پایه: نوع کوتاه (کوسن کوسن)/نوع پایه: نوع استاندارد (بالشتک بادی) تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر بدون میله / سیلندر بدون میله مفصل مکانیکی سری MY3A/3B نوع پایه: نوع کوتاه (کوسن کوسن)/نوع پایه: نوع استاندارد (بالشتک بادی)

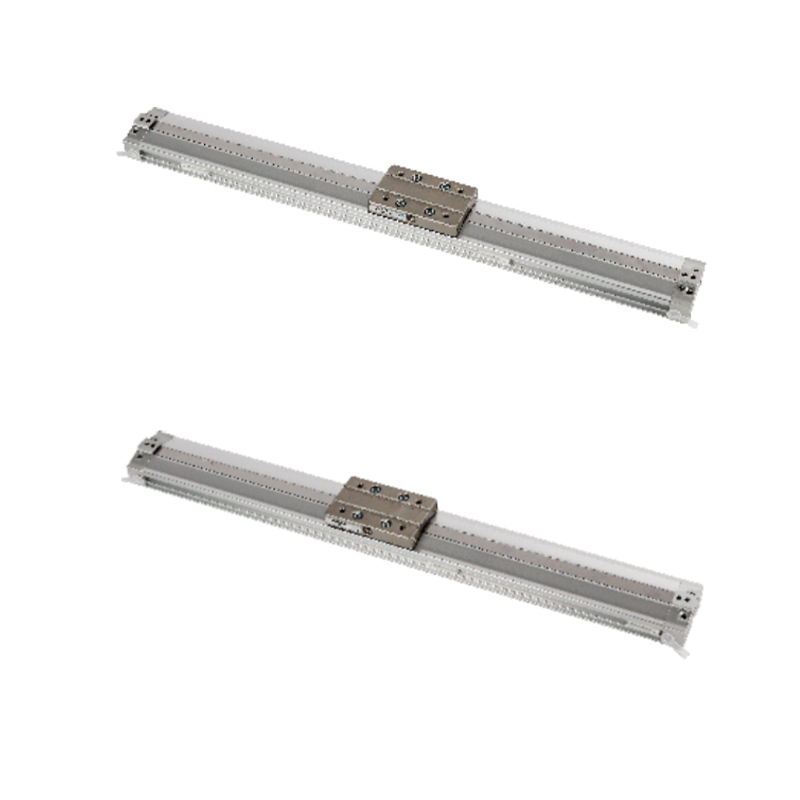

سیلندر بدون میله مفصل مکانیکی سری MY3A/3B نوع پایه: نوع کوتاه (کوسن کوسن)/نوع پایه: نوع استاندارد (بالشتک بادی)
  • سیلندر بدون میله مفصل مکانیکی سری MY3A/3B نوع پایه: نوع کوتاه (کوسن کوسن)/نوع پایه: نوع استاندارد (بالشتک بادی)
سیلندر بدون میله

سیلندر بدون میله مفصل مکانیکی سری MY3A/3B نوع پایه: نوع کوتاه (کوسن کوسن)/نوع پایه: نوع استاندارد (بالشتک بادی)

نوع پایه سیلندر بدون میله اتصال مکانیکی سری MY3A/3B یک عنصر محرک خطی فشرده است که از کوپلینگ مکانیکی داخلی برای انتقال نیرو استفاده می کند. طراحی هسته آن، میله پیستون کشیده سیلندر سنتی را از بین می برد و نیروی حرکت را از طریق لغزنده داخلی به پلت فرم بار خارجی منتقل می کند.

▸ریل های راهنمای یکپارچه - بدنه سیلندر به طور مستقیم یک ساختار راهنمای خطی با استحکام بالا را برای ارائه هدایت و پشتیبانی دقیق برای پلت فرم بار خارجی یکپارچه می کند.

▸حمل بار متمرکز - به لطف طراحی ریل راهنمای یکپارچه، سکوی بار خارجی توانایی تحمل مستقیم بارهای متمرکز را بدون نیاز به مکانیزم های راهنمای اضافی دارد.

▸گیربکس کوپلینگ مکانیکی - پیستون داخلی و پلت فرم بار خارجی از طریق یک ساختار مشبک مکانیکی انتقال قدرت بدون تماس را انجام می دهند و از محدودیت نیروی مغناطیسی سیلندرهای کوپلینگ مغناطیسی سنتی اجتناب می کنند.

▸سکته مغزی و محافظت - انواع مشخصات سکته مغزی در دسترس است، و مهر و موم اسکراپر داخلی به طور استاندارد برای برآورده کردن الزامات قابلیت اطمینان محیط‌های صنعتی عمومی پیکربندی شده‌اند.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور)
  • قطر سیلندر (میلی متر) 1620 2,532 40 5,063
    مایع استفاده شده هوا
    حالت عملیاتی دو بازیگر
    محدوده فشار عملیاتی 0.15 ~ 0.8MPa
    فشار تست فشار 1.2 مگا پاسکال
    دمای محیط و دمای سیال 5 تا 60 درجه سانتیگراد
    بافر کردن بالشتک پد (MY3A) / بالشتک هوا (MY3B)
    روغن کاری نکن (روغن نده)
    تحمل طول سکته مغزی زیر 1000 میلی متر 1.8، 1001 میلی متر تا 2.8
    قطر اتصال لوله (Rc، NPT، G) M5×0.8 1/8 1/4 3/8

  • مدل A B C E G H HG جی جی KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 22.5 41 6 M4×0.7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 24 51 6 M4×0.7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 27.5 61 8 M5×0.8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 32.5 76 8 M5×0.8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 50 134 16 M8×1.25 31
    مدل NE NG NH شمال غربی P PA PB کامپیوتر PD PG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0.8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc، NPT، G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc، NPT، G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc، NPT، G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    مدل A B C E G H HG جی جی KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 28.5 41 6 M4×0.7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 34 51 6 M4×0.7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 41.5 61 8 M5×0.8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 48.5 76 8 M5×0.8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 68 134 16 M8×1.25 31
    مدل NE NG NH شمال غربی P PA PB کامپیوتر PD PE PF PG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0.8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc، NPT، G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc، NPT، G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 Rc، NPT، G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

    مناسب برای سیلندر ES EC EY اف سی h S SD TS TR TU W مدل بافر هیدرولیک
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

    مناسب برای سیلندر ES EC EY اف سی h S SD TS TR TU W مدل بافر هیدرولیک
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

    مدل مناسب برای سیلندر A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0.7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0.8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1.25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1.5
    MY3A63 ·MY3B63 160 182
    توجه: پشتیبانی های جانبی به صورت جفت (چپ و راست) ارسال می شوند.
