نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور) تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر بدون میله / نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور)

نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور) نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور)
  • نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور)
  • نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور)
سیلندر بدون میله

نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور)

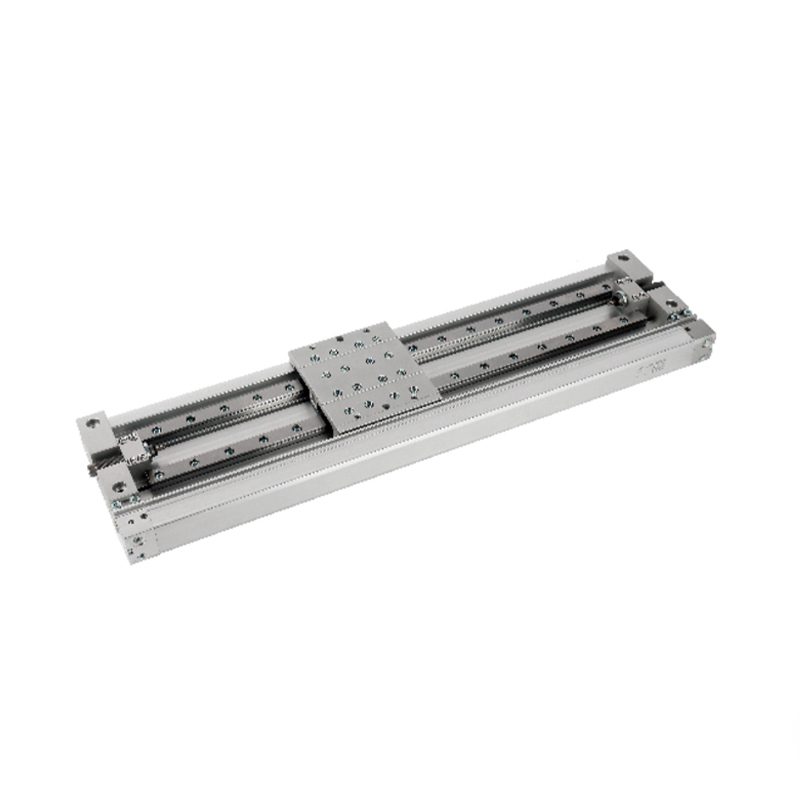

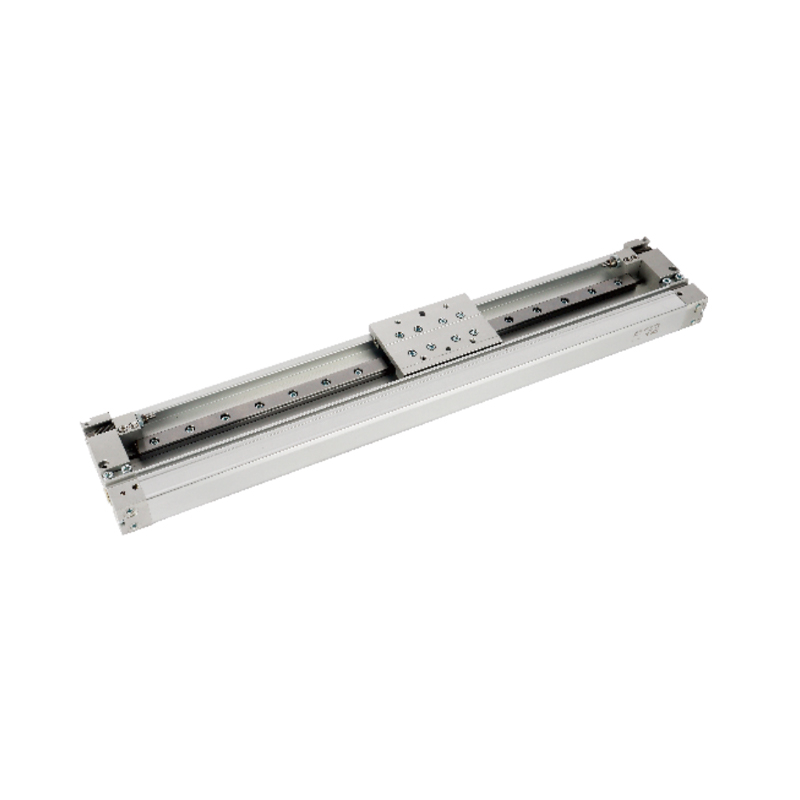

نوع راهنمای خطی سیلندر بدون میله اتصال مکانیکی سری MY2H/HT (1 محور) / نوع راهنمای خطی (2 محور) یک جزء حرکتی یکپارچه است که برای شرایط کاری با محدودیت فضا طراحی شده است. این اتصال بدون میله بین لغزنده و بدنه سیلندر را از طریق فناوری اتصال مکانیکی درک می کند و عملکرد هدایت بار را در ترکیب با ساختار راهنمای خطی بهینه می کند که برای انتقال دقیق و سناریوهای موقعیت یابی با سفتی بالا مناسب است.

ویژگی های اصلی به شرح زیر است:

1. طراحی متمایز ساختار ریل راهنما

• نوع MY2H (راهنمای تک محور): مجهز به سیستم هدایت خطی با دقت بالا برای حذف فاصله شعاعی در حین حرکت و اطمینان از موقعیت یابی با تکرارپذیری بالا هنگام انتقال قطعات کار سبک وزن.

• نوع HT (راهنمای دو محوره): یک ساختار راهنما دوگانه موازی را برای تشکیل یک سطح پشتیبانی پایدار با افزایش دهانه، به طور موثر سرکوب گشتاور انحراف بار و افزایش عملکرد صلبیت اتخاذ می کند.

2. مکانیزم جبران پویا شناور
ساختار راهنما دوگانه دارای یک مکانیسم مرکزی پویا داخلی است که می تواند ناهمواری های جزئی سطح نصب را به طور تطبیقی جذب کند، از سایش غیرعادی ناشی از نیروی ناهموار روی ریل راهنما جلوگیری کند و عمر مفید را افزایش دهد.

3. بار انطباق درجه بندی شده مشخصه
• عملکرد دقیق قطعات کار سبک: مدل تک محوری به دلیل ویژگی های ریل راهنمای اصطکاک کم، برای عملیات جمع آوری و جابجایی ریز نیرو در تجهیزات مونتاژ الکترونیکی و آزمایش مناسب است.
• پایداری در شرایط بار بالا: مدل دو محوره تنش باربری را برای برآورده کردن الزامات حمل و نقل صلب اجسام سنگین مانند قطعات فلزی و وسایل چند ایستگاهی پراکنده می کند.

4. افزایش قابلیت ضد انحراف
توپولوژی ریل راهنما دو محوره به طور قابل توجهی توانایی مقاومت در برابر گشتاور واژگونی انتهایی را بهبود می بخشد، به ویژه غلبه بر خطر واژگونی لغزنده در کاربردهای طولانی مدت، و اطمینان از دقت مسیر انتقال قطعات کار با اندازه بزرگ.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر بدون میله مفصل مکانیکی سری MY3A/3B نوع پایه: نوع کوتاه (کوسن کوسن)/نوع پایه: نوع استاندارد (بالشتک بادی)
بعدی:سیلندر بدون میله مفصل مکانیکی سری MY1B (نوع پایه)
  • قطر سیلندر (میلی متر) 16 25 40
    مایع استفاده شده هوا
    حالت عملیاتی دو بازیگر
    محدوده فشار 0.1 ~ 0.8 مگاپاسکال
    فشار تست فشار 1.2 مگا پاسکال
    دمای محیط و دمای سیال 5 تا 60 درجه سانتیگراد
    بافر کردن هوا cushion, hydraulic cushion
    روغن کاری نکن (روغن نده)
    تحمل طول سکته مغزی 1.80
    تحمل طول سکته مغزی M5×0.8 Rc1/8 Rc1/4

  • مدل A B C G گیگابایت H L J لس آنجلس LB LD LE (LL) LW M MM N  NC NE NH NT NV شمال غربی NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3×0.5 70 50.4 3.4 4 40 83 7 M4×0.7 20 14 27 2 3.5 3.4 48.2 5.8 M5×0.8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5×0.8 100 71.7 5.5 5 49.6 123 9 M5×0.8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P درگاه تامین هوای سیلندر است. ※ شاخه پیچ برای P در MY2H16G یک فیش پیچ شش گوش داخلی است.

    مدل PA PB کامپیوتر PD PE PF PG PH PP Q QQ QW R RR RW اس اس TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P درگاه تامین هوای سیلندر است. ※ شاخه پیچ برای P در MY2H16G یک فیش پیچ شش گوش داخلی است.

    مناسب برای سیلندر E EA EC EY FA h s T TT W مدل بافر هیدرولیک
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5.6 (MAX11.2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7.1 (MAX18.6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX26) 38 RB1412

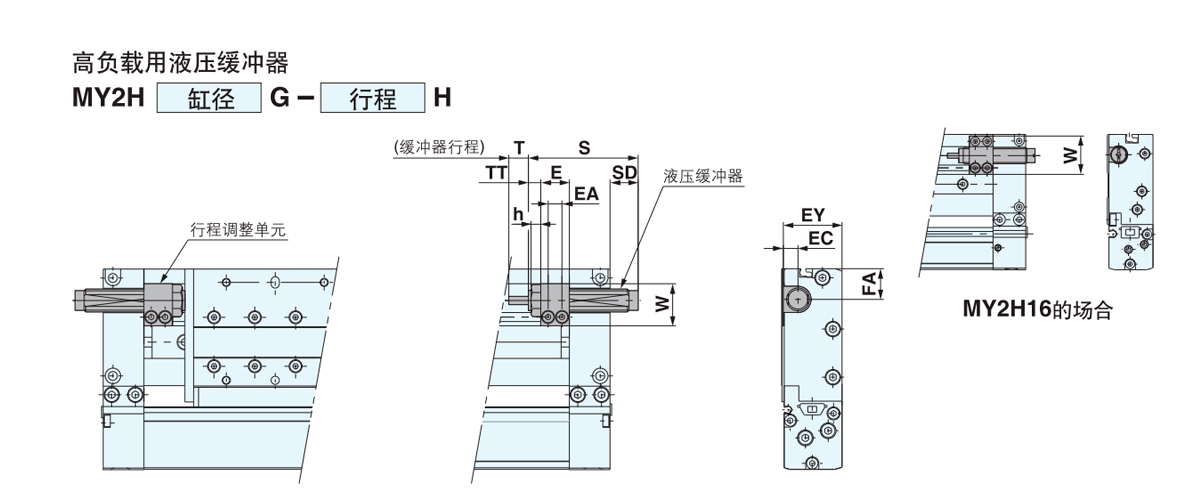

    مناسب برای سیلندر E EA EC EY FA h S SD T TT W مدل بافر هیدرولیک
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5.6 (MAX11.2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7.1 (MAX18.6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10 (MAX26) 38 RB2015

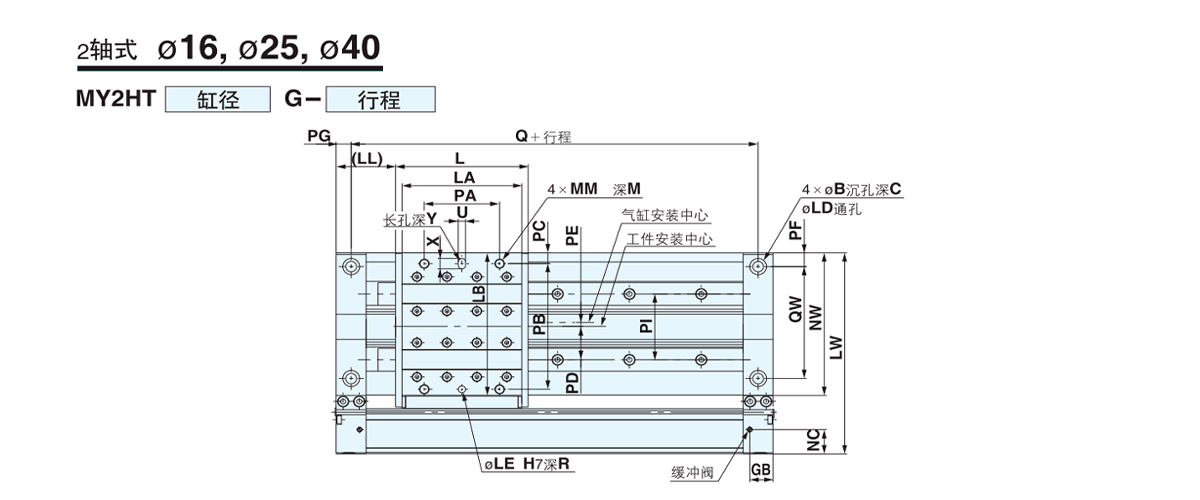

    مدل A B C G گیگابایت H L J لس آنجلس LB LD LE (LL) LW M MM N NC NE NH NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4×0.7 70 87.4 5.5 5 40 120 9 M5×0.8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8×1.25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8×1.25 158 148.3 11 8 75 229 16 M10×1.5 40 32.4 56.5 5 9
    P درگاه تامین هوای سیلندر است. ※ شاخه پیچ برای P در MY2HT16G یک فیش پیچ شش گوش داخلی است.

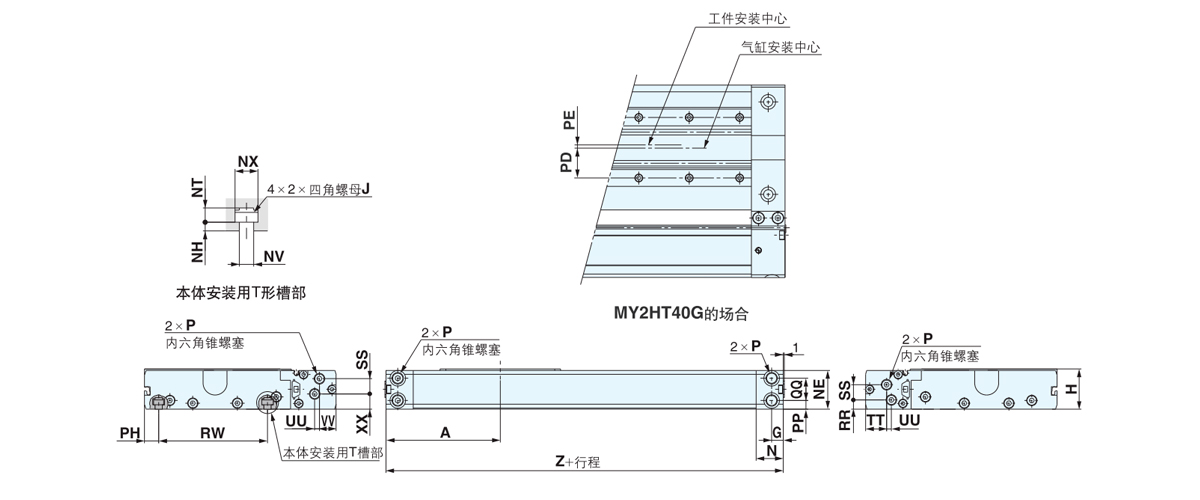

    مدل NV شمال غربی NX P PA PB کامپیوتر PD PE PF PG PH PI PP Q QQ QW R RR RW اس اس TT
    MY2HT16G 4.5 85.2 7.3 M5×0.8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P درگاه تامین هوای سیلندر است. ※ شاخه پیچ برای P در MY2HT16G یک فیش پیچ شش گوش داخلی است.

    مدل U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P درگاه تامین هوای سیلندر است. ※ شاخه پیچ برای P در MY2HT16G یک فیش پیچ شش گوش داخلی است.

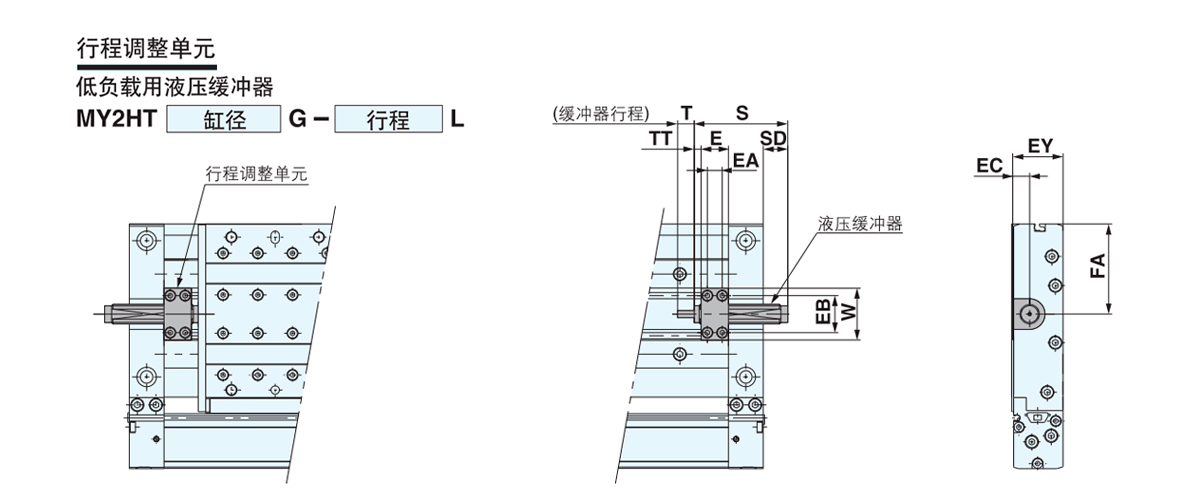

    مناسب برای سیلندر E EA EB EC EY FA S SD T TT W مدل بافر هیدرولیک
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5.6 (MAX11.2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4.9 (MAX16.4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5.9 (MAX21.9) 51.6 RB2015

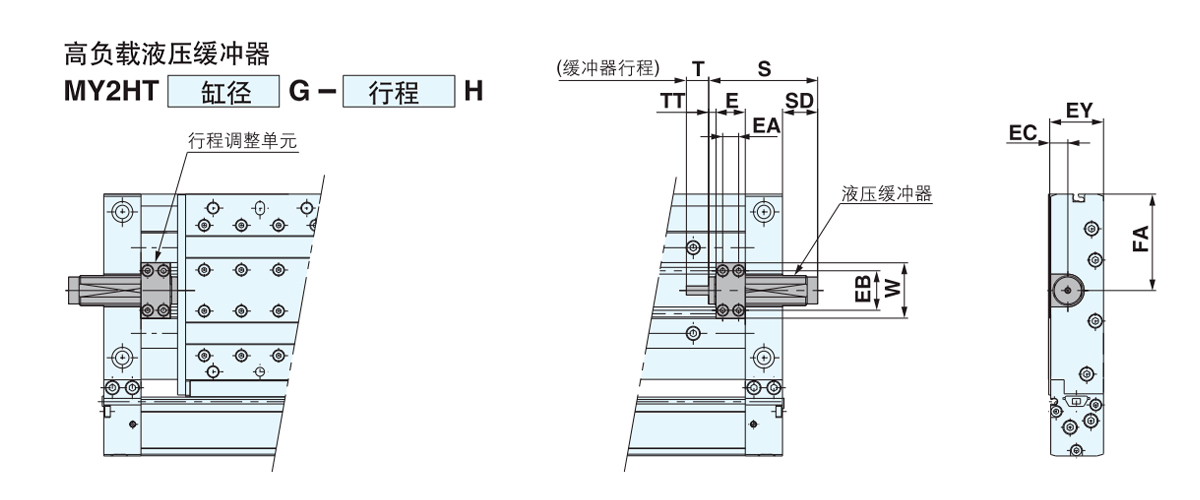

    مناسب برای سیلندر E EA EB EC EY FA S SD T TT W مدل بافر هیدرولیک
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5.6 (MAX11.2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4.9 (MAX16.4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5.9 (MAX21.9) 51.6 RB2725
