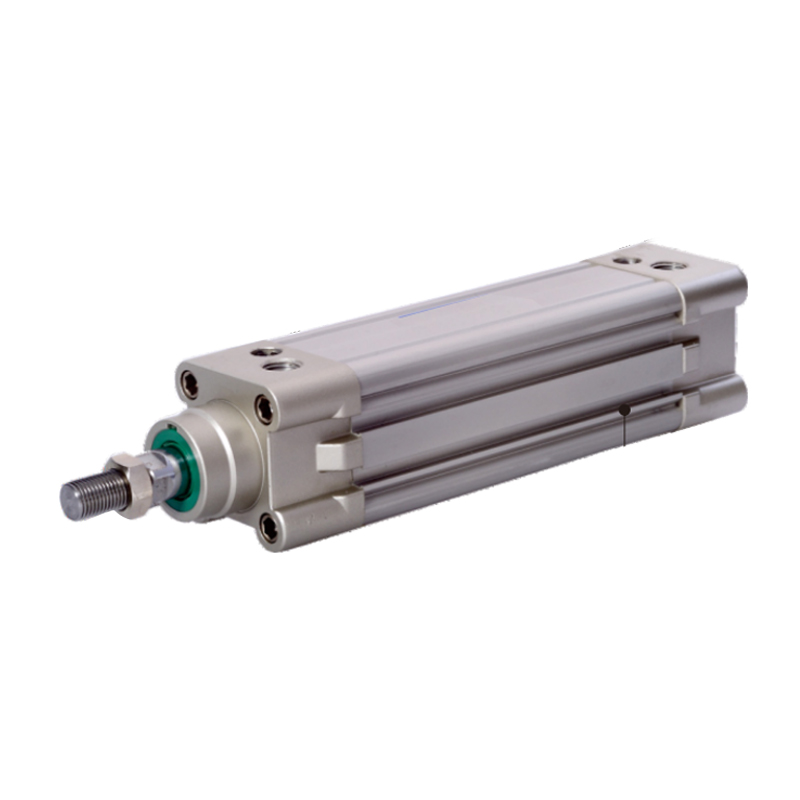

سیلندر استاندارد سری SE (بدون نوع میله بند)
  • سیلندر استاندارد سری SE (بدون نوع میله بند)
سیلندر استاندارد

سیلندر استاندارد سری SE (بدون نوع میله بند)

1. مهر و موم پیستون یک ساختار آب بندی دو طرفه خاص با اندازه فشرده و عملکرد ذخیره روغن را اتخاذ می کند.
2. لوله آلومینیومی مربع، بدون میله، عملکرد خوب ضد خوردگی.
3. تنظیم بافر سیلندر پایدار است.
4. سیلندرها و لوازم جانبی نصب سیلندر با مشخصات مختلف برای مشتریان در دسترس است.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندرهای استاندارد سری CA2
بعدی:سیلندر استاندارد سری SI (بدون نوع میله)
  • قطر داخلی (میلی متر) 32 40 50 63 80 100 125
    حالت عملیاتی نوع رفت و برگشتی
    محیط کار هوا (فیلتر شده از طریق فیلتر 40μm)
    نوع ثابت سری SE نوع پایه FA FB CA CB CR LB TC TCM1 TCM2 FTC
    سری SE D، SE J نوع پایه FA LB TC TCM1 TCM2 FTC
    محدوده فشار عملیاتی 0.15~1.0MPa (22~145psi) (1.5~10.0bar)
    مقاومت فشاری تضمین شده 1.5 مگا پاسکال (215psi) (15bar)
    دمای کار درجه سانتی گراد -20 تا 70
    محدوده سرعت عملیاتی میلی متر بر ثانیه 30 تا 800 30 تا 500
    محدوده تحمل سفر 0~250 60251~1000 151001~1500 20
    نوع بافر بافر قابل تنظیم
    ضربه بافر میلی متر 27 30 36 40
    *قطر تسخیر PT1/8 PT1/4 PT3/8 PT1/2
    *نوع رشته NPT و G برای اتصال در دسترس هستند.

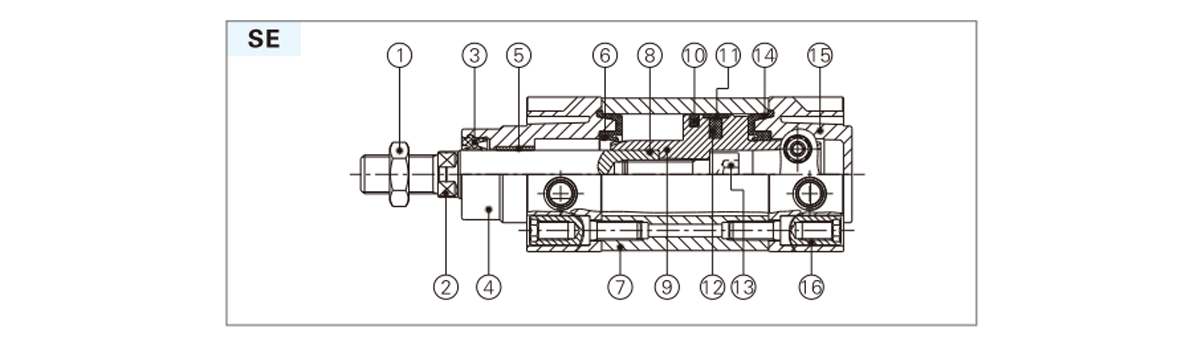

  • نام مواد نام مواد
    1 مهره فولاد کربن / فولاد ضد زنگ 9 پیستون آلیاژ آلومینیوم
    2 پیستون rod میله سنگ زنی با روکش کروم سخت S45C 10 پیستون O-ring TPU
    فولاد ضد زنگ مواد مقاوم در برابر سایش
    3 O-ring روکش جلو TPU 11 انگشتر بپوش پلاستیک (φ100 یا کمتر)
    4 پوشش جلو آلیاژ آلومینیوم 12 آهنربا لاستیک (سایر)
    5 بوش مواد مقاوم در برابر سایش 13 پیچ سوکت شش گوش فولاد کربن
    6 بافر O-ring TPU 14 پد مهر و موم بافر TPU
    7 بدنه سیلندر آلیاژ آلومینیوم 15 پشت جلد آلیاژ آلومینیوم
    8 پیستون rod O-ring NBR 16 مهره ساپورت فولاد کربن / فولاد ضد زنگ

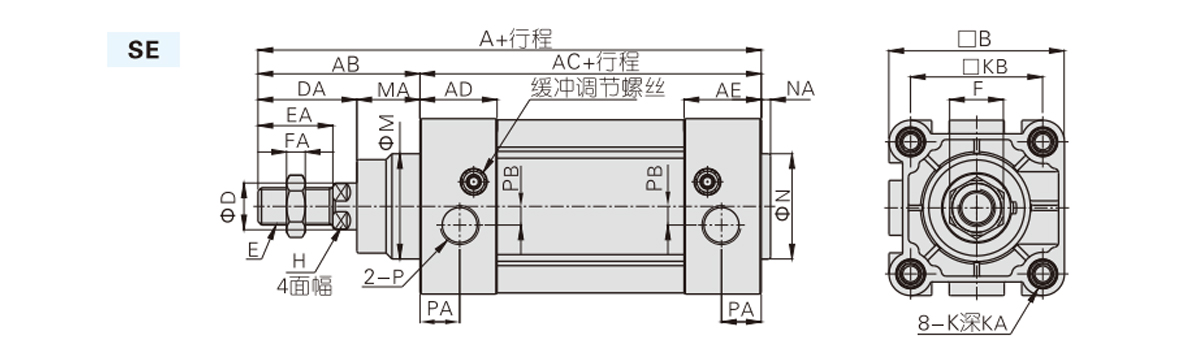

    قطر سیلندر / نماد A AB AC پس از میلاد AE B D DA E EA F FA M MA H K KA کیلوبایت N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1.25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1.25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1.5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1.5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1.5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1.5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    توجه: ابعاد نوع مغناطیسی و غیر مغناطیسی یکسان است.

    قطر سیلندر / نماد A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    توجه: ابعاد انواع مغناطیسی و غیر مغناطیسی یکسان است. ابعاد مشخص نشده مانند انواع استاندارد SI است.
