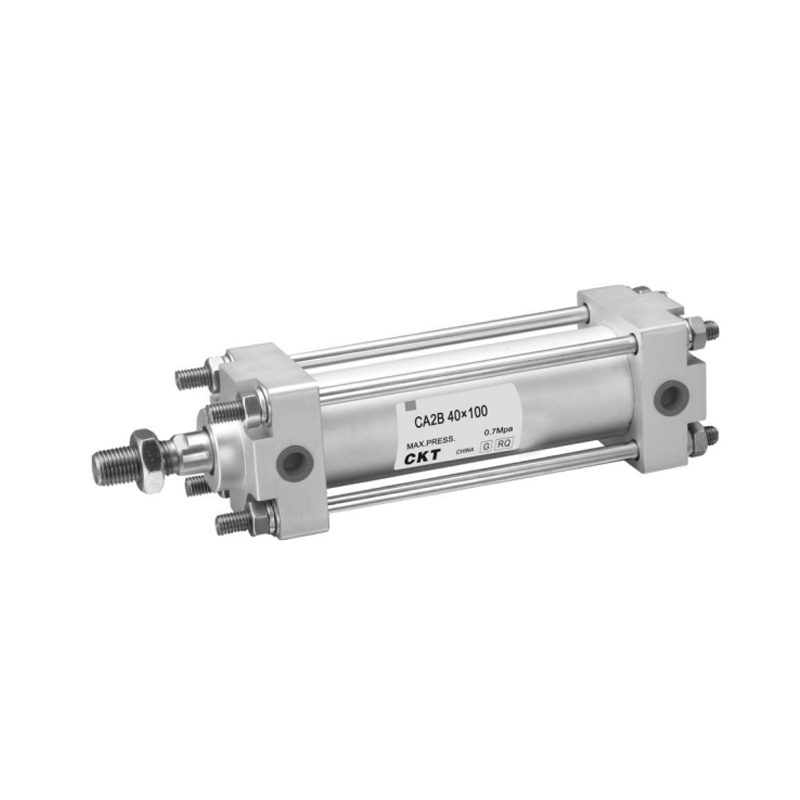

سیلندرهای استاندارد سری CA2
  • سیلندرهای استاندارد سری CA2
سیلندر استاندارد

سیلندرهای استاندارد سری CA2

1. جرم 5 ~ 15٪ سبک تر از سری CA1 است.
2. ظرفیت بافر بهبود یافته است و میله پیستون به سرعت گسترش نمی یابد.
3. تنظیم شیر بافر آسان تر است و شیر بافر سطح سر سیلندر را آشکار نمی کند.
4. انرژی جنبشی قابل جذب را می توان تا 30٪ در مقایسه با سری CA1 افزایش داد و عمر مهر و موم بافر را می توان حدود 5 برابر افزایش داد.
5. مقدار خمش رو به پایین میله پیستون حدود 5 ~ 10٪ کمتر از سری CA1 است.
6. ابعاد نصب مانند سری CA1 است.
7. نخ لوله علاوه بر Rc دارای نخ NPT و رزوه G نیز می باشد.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:سیلندر استاندارد سری SE (بدون نوع میله بند)
  • اندازه سوراخ (میلی متر) 40 50 63 80 100
    محدوده فشار عملیاتی 0.05 ~ 1.0MPa
    دمای محیط و سیال بدون سوئیچ خودکار:-10℃~70℃،با سوئیچ خودکار:-10℃~60℃
    سرعت عملکرد پیستون 50 ~ 500 میلی متر در ثانیه
    کوسن بالشتک بادی
    تحمل طول ضربه (میلی متر) ~250:1°,251~1000:14,1001~1500:1-8
    روغن کاری لازم نیست
    اندازه پورت (Rc) 45661 45724 45659

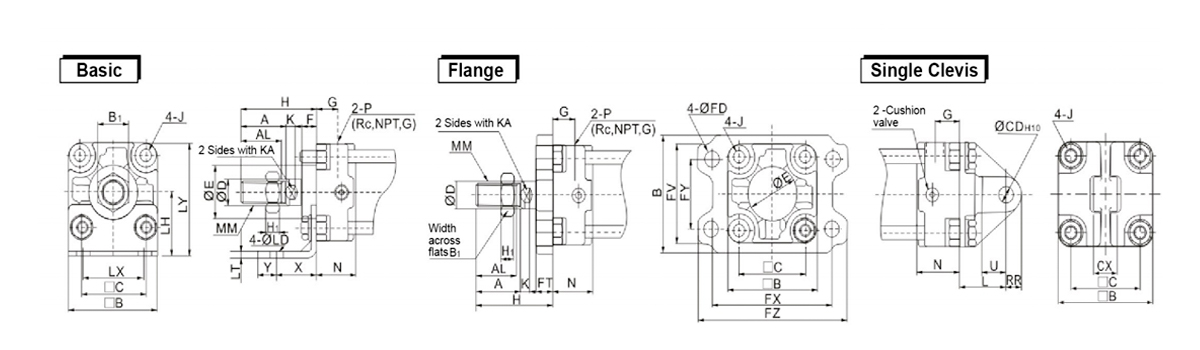

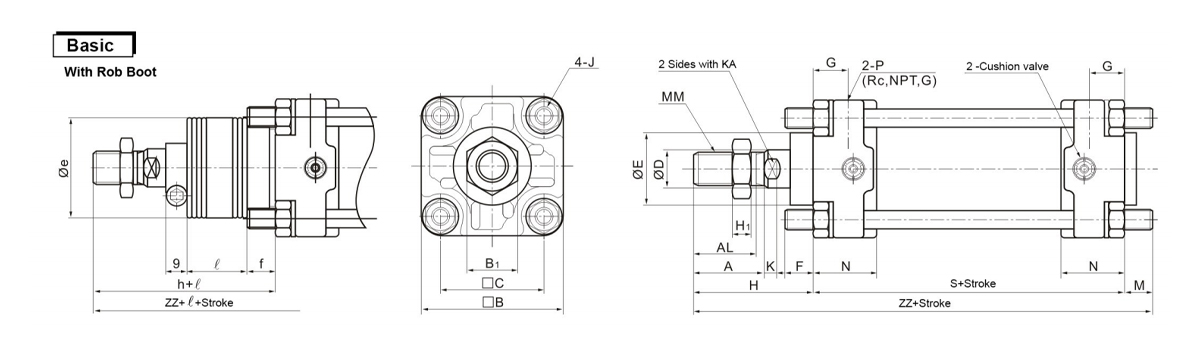

  • حفاری
    اندازه
    (میلی متر)     		محدوده ضربه (میلی متر) A AL □ب B1 □C D E F G H1 J K KA M MM N P S بدون راد بوت با راد بوت
    بدون
    بوت راد     		با راد بوت H ZZ e f h ℓ ZZ
    40 ~ 500 20 تا 500 30 27 60 22 44 16 32 10 15 8 M8×1.25 6 14 11 M14×1.5 27 45661 84 51 146 43 11.2 59 1/4 سکته مغزی 154
    50 ~600 20 تا 600 35 32 70 27 52 20 40 10 17 11 M8×1.25 7 18 11 M18×1.5 30 45724 90 58 159 52 11.2 66 1/4 سکته مغزی 167
    63 ~600 20 تا 600 35 32 85 27 64 20 40 10 17 11 M10×1.5 7 18 14 M18×1.5 31 45724 98 58 170 52 11.2 66 1/4 سکته مغزی 178
    80 ~ 750 20 تا 750 40 37 102 32 78 25 52 14 21 13 M12×1.75 10 22 17 M22×1.5 37 45659 116 71 204 65 12.5 80 1/4 سکته مغزی 213
    100 ~ 750 20 تا 750 40 37 116 41 92 30 52 14 21 16 M12×1.75 10 26 17 M26×1.5 40 45659 126 72 215 65 14 81 1/4 سکته مغزی 224

    حفاری
    اندازه
    (میلی متر)     		پا پا کلویس مجرد
    اجزای شماره LH LX LY X Y LT LD اجزای شماره FT FD B FV FX مالی FZ اجزای شماره سی دی U L RR CX
    40 CA2-L04 40 42 70 27 13 3.2 9 CA2-F04 12 9 71 60 80 42 100 CA2-C04 10 0.058 16 30 10 15 -0.1
    0 -0.3
    50 CA2-L05 45 50 80 27 13 3.2 9 CA2-F05 12 9 81 70 90 50 110 CA2-C05 12 0.058 19 35 12 15 -0.1
    0 -0.3
    63 CA2-L06 50 59 93 34 16 3.2 11.5 CA2-F06 15 11.5 101 86 105 59 130 CA2-C06 16 0.058 23 40 16 25 -0.1
    0 -0.3
    80 CA2-L08 65 76 116 44 16 4.5 13.5 CA2-F08 18 13.5 119 102 130 76 160 CA2-C08 20 0.058 28 48 20 31.5 -0.1
    0 -0.3
    100 CA2-L10 75 92 133 43 17 6 13.5 CA2-F10 18 13.5 133 116 150 92 180 CA2-C10 25 0.058 36 58 25 35.5 -0.1
    0 -0.3

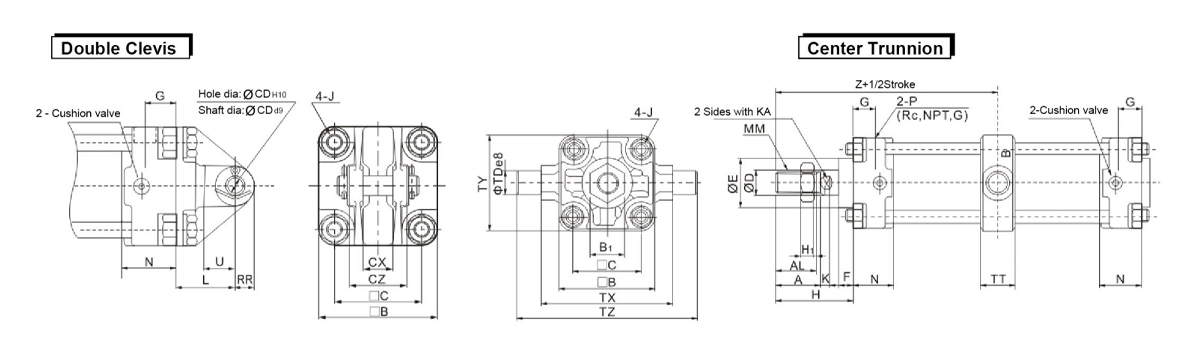

    حفاری
    اندازه
    (میلی متر)     		دوکلویس مرکز ترونیون
    اجزای شماره سی دی U L RR CX CZ TY TD TX TZ TT
    40 CA2-D04 10 0.058 16 30 10 15 0.1 29.5 62 15 -0.032 85 117 22 CA2-S04
    0 0.3 -0.059
    50 CA2-D05 12 0.07 19 35 12 18 0.1 38 74 15 -0.032 95 127 22 CA2-S05
    0 0.3 -0.059
    63 CA2-D06 16 0.07 23 40 16 25 0.1 49 90 28 -0.032 110 148 28 CA2-S06
    0 0.3 -0.059
    80 CA2-D08 20 0.084 28 48 20 31 0.1 61 110 25 -0.04 140 192 34 CA2-S08
    0 0.3 -0.073
    100 CA2-D10 25 0.084 36 58 25 35 0.1 64 130 25 -0.04 162 214 40 CA2-S10
    0 0.3 -0.073

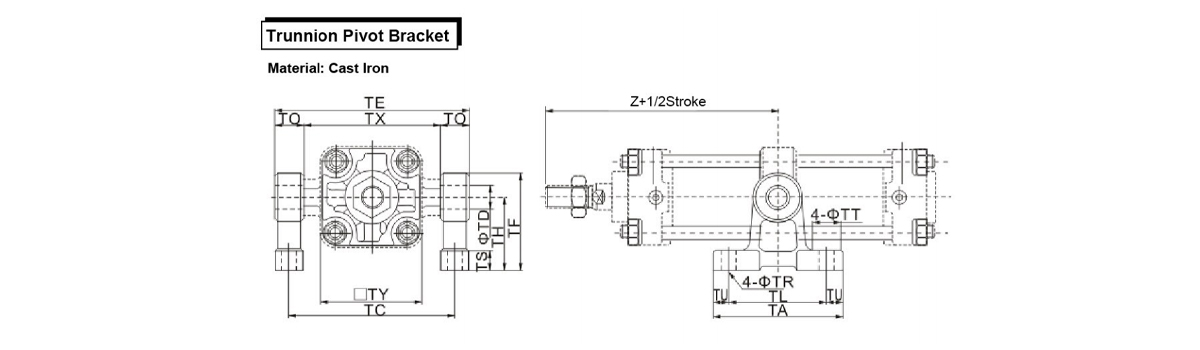

    مدل حفاری
    اندازه
    (میلی متر)     		TA TL TU TC TX TE به TR TT TS TH TF TY Z TD-H10
    (سوراخ)
    C-CA2-S04 40 80 60 10 102 85 119 17 9 17 12 45 60 62 93 15 -0.070
    0
    50 80 60 10 112 95 129 17 9 17 12 45 60 74 103 15 -0.070
    0
    C-CA2-S06 63 100 70 15 130 110 150 20 11 22 14 55 73 90 107 28 -0.070
    0
    C-CA2-S10 80 120 90 15 166 140 192 26 13.5 24 17 75 100 110 129 25 -0.084
    0
    100 120 90 15 188 162 214 26 13.5 24 17 75 100 130 135 25 -0.084
    0

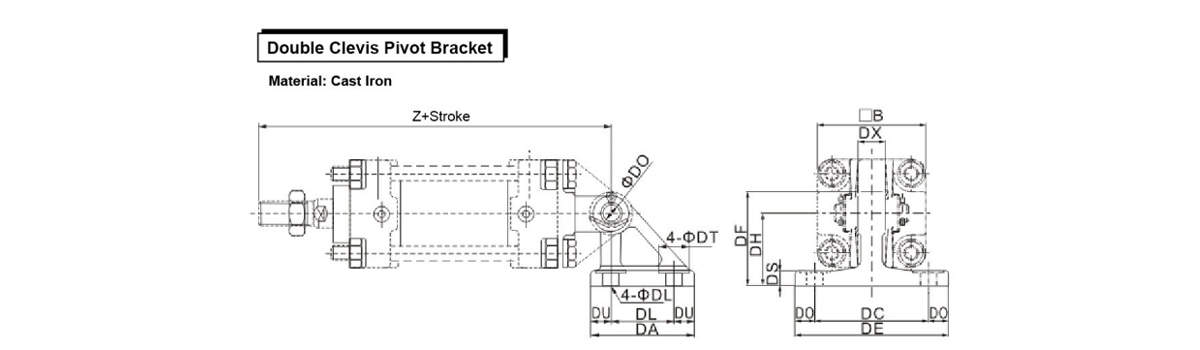

    مدل حفاری
    اندازه
    (میلی متر)     		DA DL DU دی سی DX DE انجام دهید DR DT DS DH DF B Z TD-H10
    (سوراخ)
    C-CA2-B04 40 57 35 11 65 15 85 10 9 17 8 40 52 60 165 10 0.058
    0
    C-CA2-B05 50 57 35 11 65 18 85 10 9 17 8 40 52 70 183 12 0.070
    0
    C-CA2-B06 63 67 40 13.5 80 25 105 12.5 11 22 10 50 66 85 196 16 0.070
    0
    C-CA2-B08 80 93 60 16.5 100 31.5 130 15 13.5 24 12 65 90 102 235 20 0.084
    0
    C-CA2-B10 100 93 60 16.5 100 35.5 130 15 13.5 24 12 65 90 116 256 25 0.084
    0

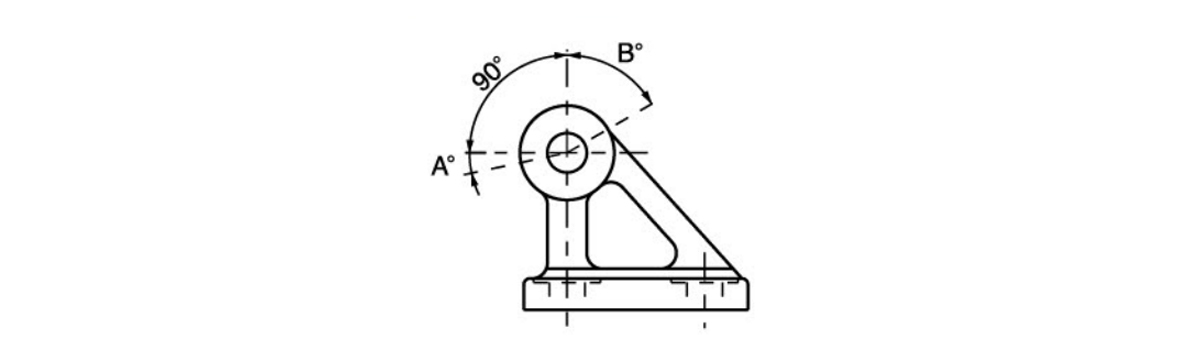

    زاویه چرخش
    حفاری Size(mm) درجه B° درجه B° 90°
    40
    100     		12 درجه 60 درجه 162 درجه

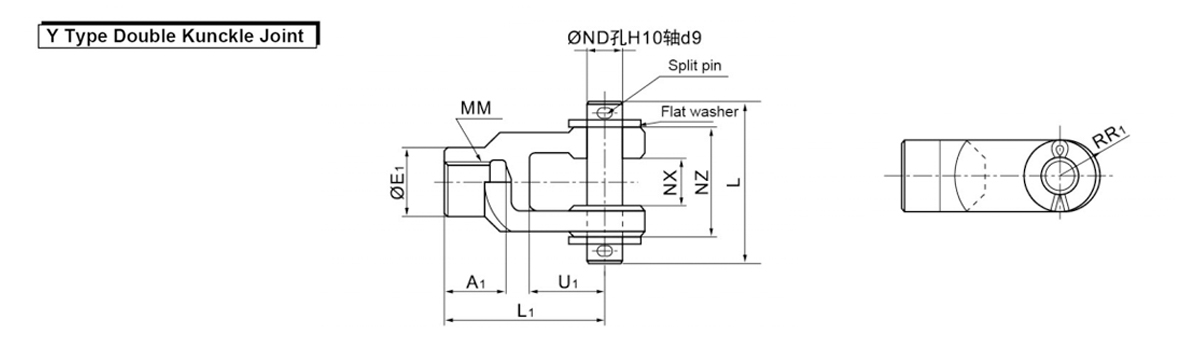

    جنس: چدن    آهن
    مدل اندازه سوراخ قابل اجرا
    (میلی متر)     		A1 E1 L1 MM RR1 U1 ND NX NZ L اندازه پین تقسیم اندازه واشر تخت
    Y-04D 40 22 24 55 M14×1.5 13 25 12 16 0.3 38 55.5 Ø3×180 ℓ دور 12 پولیش
    0.1
    Y-05D 50 · 63 27 28 60 M18×1.5 15 27 12 16 0.3 38 55.5 Ø3×180 ℓ دور 12 پولیش
    0.1
    Y-08D 80 37 36 71 M22×1.5 19 28 18 28 0.3 55 76.5 Ø4×250ℓ دور 18 پولیش
    0.1
    Y-10D 100 37 40 83 M26×1.5 21 38 20 30 0.3 61 83 Ø4×300 ℓ پولیش دور 20
    0.1
    * مفصل آرنج با سنجاق، سنجاق شکاف و واشر تخت.

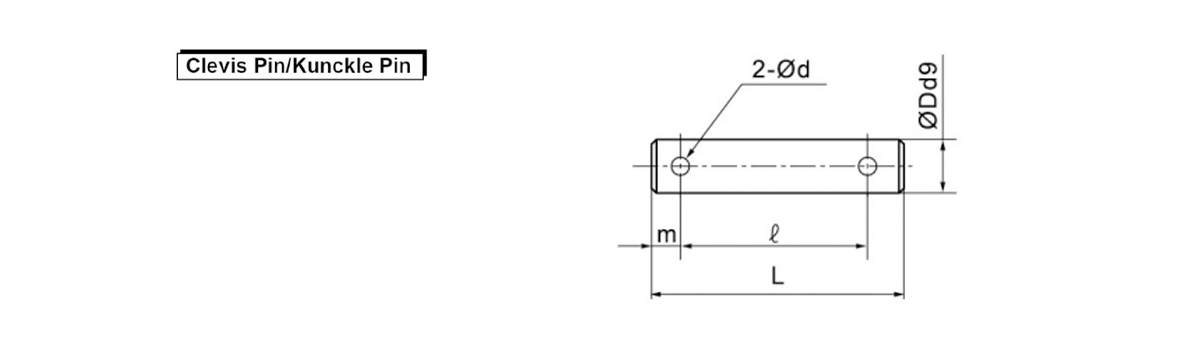

    جنس: کربن   فولاد
    مدل اندازه سوراخ قابل اجرا(mm) Dd9 L ℓ m d
    مته
    از طریق     		شامل پین تقسیم شامل واشر تخت
    کلویس کونککل
    سی دیP-2A 40 - 10 -0.040 46 38 4 3 Ø3×180 ℓ دور 10 پولیش
    -0.076 46
    سی دیP-3A 50 40 ·50 · 63 12 -0.050 55.5 47.5 4 3 Ø3×180 ℓ دور 12 پولیش
    -0.093
    سی دیP-4A 63 - 16 -0.050 71 61 5 4 Ø4×250ℓ دور 16 پولیش
    -0.093
    سی دیP-5A - 80 18 -0.050 76.5 66.5 5 4 Ø4×250ℓ دور 18 پولیش
    -0.093
    سی دیP-6A 80 100 20 -0.065 83 73 5 4 Ø4×300 ℓ پولیش دور 20
    -0.117
    سی دیP-7A 100 - 25 -0.065 88 78 5 4 Ø4×360ℓ پولیش دور 24
    -0.117

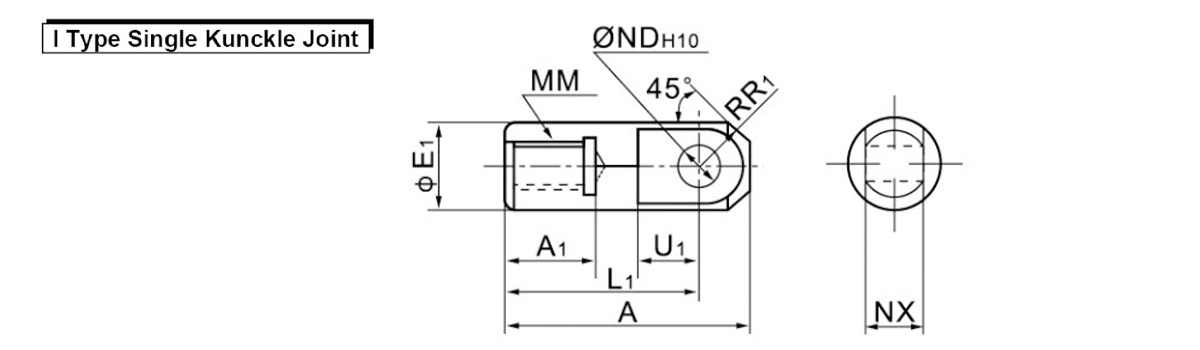

    جنس: فولاد گوگردی برش آزاد
    مدل قابل اجرا
    حفاری Size     		A A1 E1 L1 MM R1 U1 NDH10 NX
    I-04A 40 69 22 24 55 M14×1.5 15.5 20 120°.070 0.070 0.672257 -0.1
    0 -0.3
    I-05A 50 · 63 74 27 28 60 M18×1.5 15.5 20 128-070 درجه 0.070 0.666701 -0.1
    0 -0.3
    I-08A 80 91 37 36 71 M22×1.5 22.5 26 180.07 0.070 280:3 -0.1
    0 -0.3
    I-10A 100 105 37 40 83 M26×1.5 24.5 28 2080.084 0.084 30 درجه: 3 -0.1
    0 -0.3

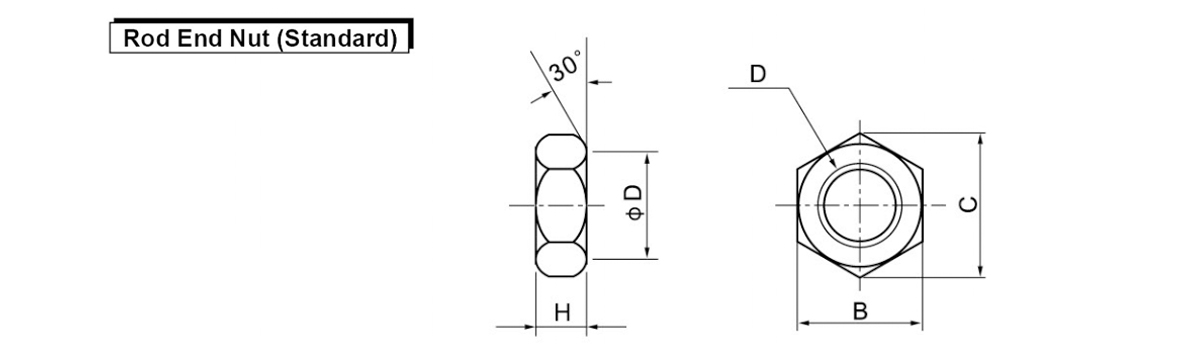

    جنس: فولاد نورد
    مدل قابل اجرا
    حفاری Size     		d H B C D
    NT-04 40 M14×1.5 8 22 25.4 21
    NT-05 50 · 63 M18×1.5 11 27 31.2 26
    NT-08 80 M22×1.5 13 32 37 31
    NT-10 100 M26×1.5 16 41 47.3 39
