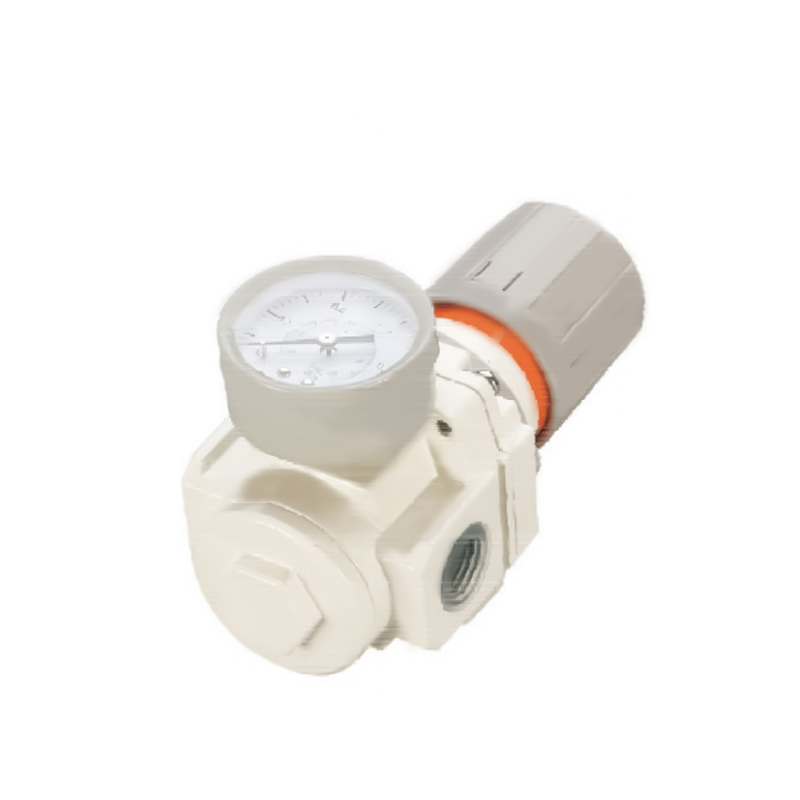

تنظیم کننده فشار سری AR
  • تنظیم کننده فشار سری AR
ماژولار F.R.L. واحدهای سری AC

تنظیم کننده فشار سری AR

رگولاتور فشار سری AR یک جزء سیستم مدیریت فشار در زمینه کنترل سیالات صنعتی است. کنترل دقیق فشار متوسط ​​را از طریق مکانیزم تعادل دینامیکی انجام می دهد و برای فشارهای پایدار تحت شرایط مختلف کاری مناسب است. طراحی آن ترکیبی از افزونگی ساختاری و اصول بهینه‌سازی دینامیک سیالات برای اطمینان از خروجی ثابت فشار سیستم است.

ویژگی های اصلی

1. سازگاری فشار در شرایط کامل

- مکانیزم جبران فشار چند مرحله‌ای داخلی، نوسانات جریان و اختلالات فشار بالادست از طریق یک سیستم بازخورد هسته شیر تطبیقی، ایجاد یک دامنه فشار حالت پایدار و محافظت از تجهیزات پایانه در برابر شوک‌های فشار ناگهانی.

2. معماری سازگار با سیستم

- با اتخاذ یک طراحی توپولوژی رابط مدولار، از پیکربندی خط لوله چند بعدی محوری/شعاعی پشتیبانی می کند، با فلنج های صنعتی استاندارد و سیستم های اتصال سریع سازگار است و پیچیدگی استقرار و هزینه های بازسازی خط لوله را به میزان قابل توجهی کاهش می دهد.

3. پوشش گرادیان فشار مقیاس پذیر

- مجموعه‌ای از ماتریس محصول را در سراسر سطوح فشار ارائه می‌کند که سناریوهای تنظیم دقیق فشار پایین تا سرکوب فشار بالا را پوشش می‌دهد و از کاربران پشتیبانی می‌کند تا به طور انعطاف‌پذیری راه‌حل‌های بدنه شیر را برای محدوده فشار متناظر با توجه به آستانه‌های فشار سیستم مطابقت دهند.

ایمیل: manager@cktworld.com
دانلود
قبلی:روان کننده سری AL
بعدی:فیلترهای هوای سری AF
  • فشار اثباتی 1.5Mpa{15.3kgf/cm²}
    حداکثر فشار عملیاتی 1.0Mpa{10.2kgf/cm²}
    دمای محیط و سیال 5 تا 60 درجه سانتیگراد
    محدوده فشار را تنظیم کنید C-AR1000: 0.05~0.7Mpa (0.51~7.1kgf/cm²)
    C-AR2000~5000:0.05~0.85Mpa (0.51~8.7kgf/cm²)
    نکته: C-AR2000 ~ 5000 همچنین دارای محدوده فشار: 0.02 تا 0.2 مگاپاسکال (Kgf/m²) است.

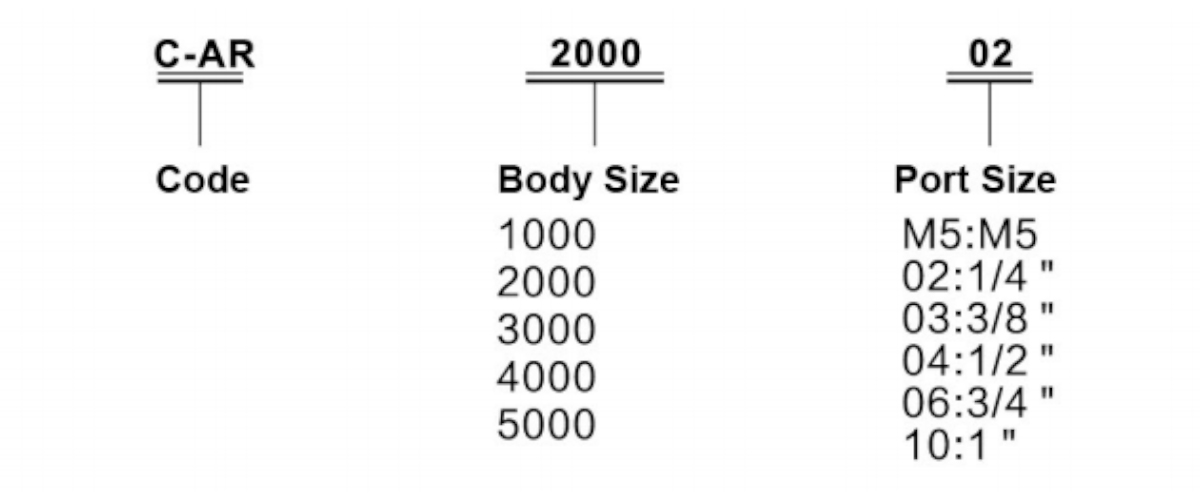

    مدل مشخصات
    جریان نامی (L/min) اندازه پورت Rc (PT) اندازه گیج فشار Rc(PT) وزن (Kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    نکته: منبع فشار 0.7Mpa (7.1kgf/cm²)، فشار مجموعه دوم 0.5Mpa (5.1kgf/cm²) است

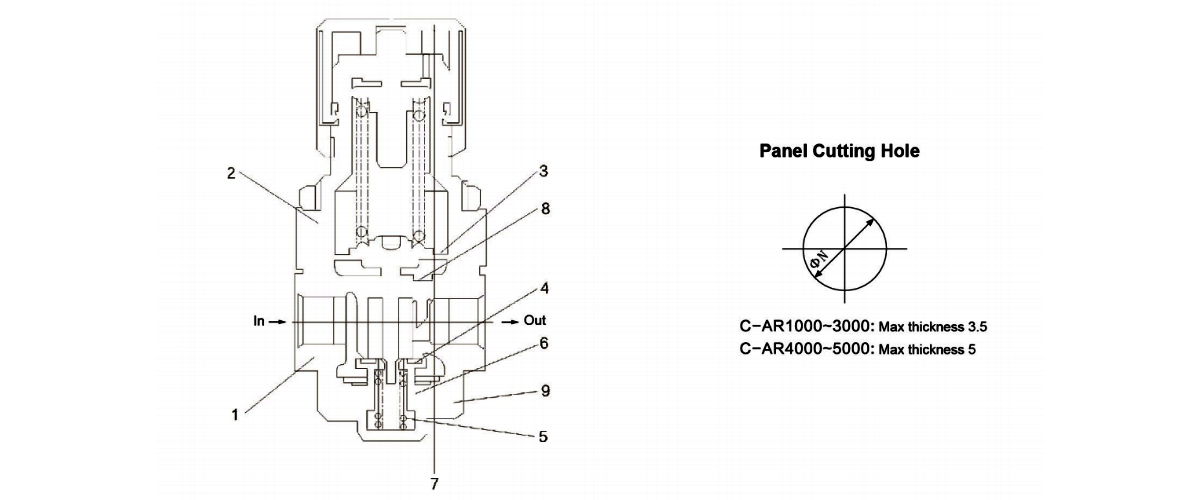

  • اجزای اصلی
    مورد نام مواد تذکر دهید
    C-AR1000~2000 C-AR3000 C-AR4000-C-AR5000
    1 بدن زینک دایکاست آلومینیوم دایکاست آلومینیوم دایکاست سفید
    2 کاپوت متاستالدئید آلومینیوم دایکاست مشکی

    اجزاء
    مورد نام مواد شماره قسمت
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 مونتاژ غشاء NBR - - - - - -
    4 مونتاژ سوپاپ برنج NBR - - - - - -
    5 فنر سوپاپ فولاد ضد زنگ - - - - - -
    6 O-ring NBR - - - - - -
    7 حلقه مین پرینگ NBR - - - - - -
    8 O-ring NBR - - - - - -
    9 O-ring NBR - - - - - -
    10 تعدیل فنر - - - - - - -
    11 سوپاپ اگزوز - - - - - - -

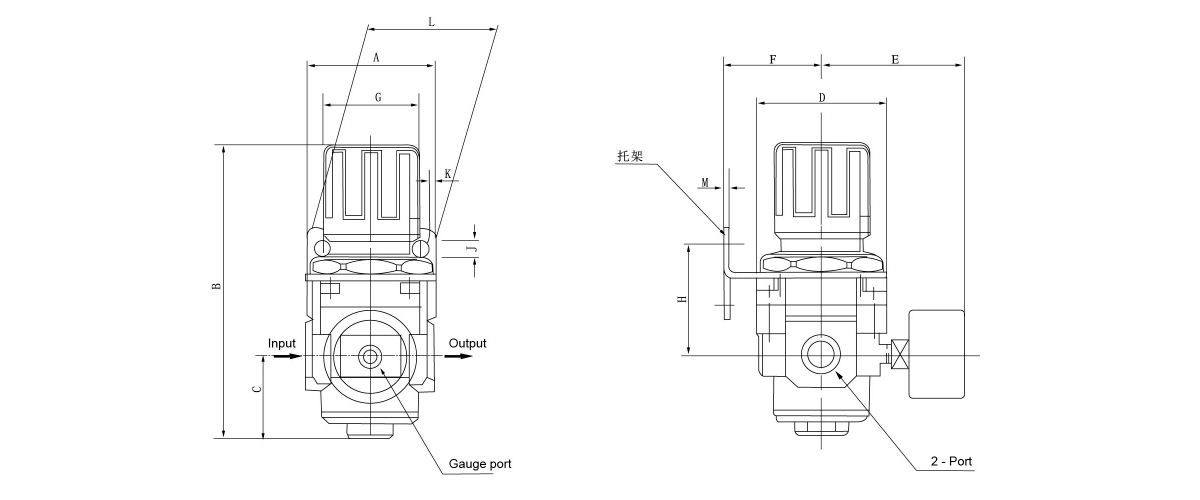

    مدل A B C D E F G H J K L M N
    C-AR1000 M5×0.8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 · 3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 · 1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
