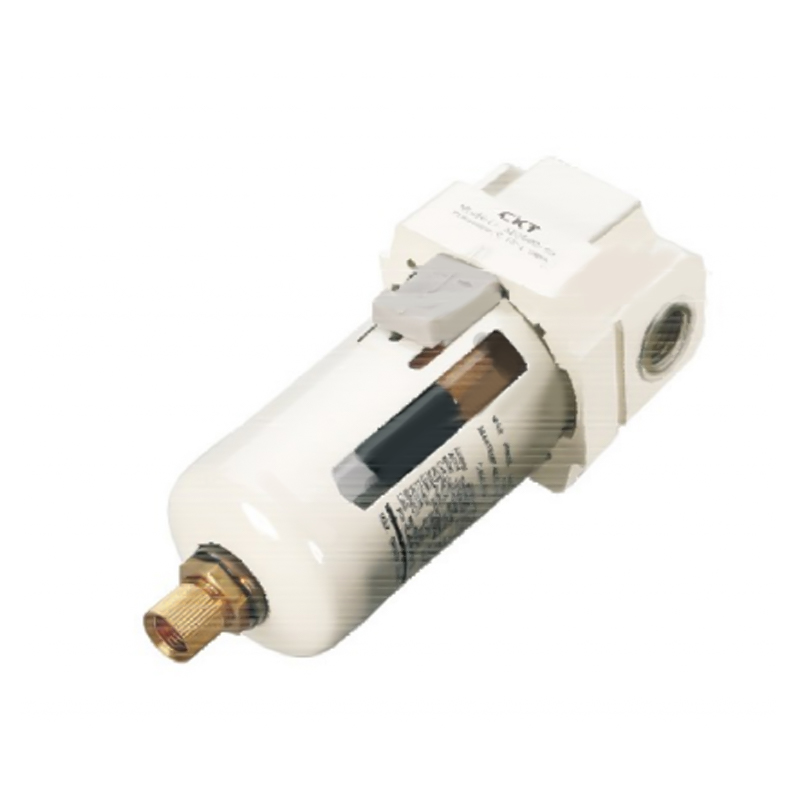

فیلترهای هوای سری AF
  • فیلترهای هوای سری AF
ماژولار F.R.L. واحدهای سری AC

فیلترهای هوای سری AF

فیلترهای هوا سری AF اجزای اصلی پیش تصفیه برای تصفیه منبع هوا در محیط های تولید صنعتی هستند و متعهد به ارائه تضمین کیفیت گاز پایدار و قابل اعتماد برای سیستم های پنوماتیک مختلف هستند.

1. راندمان عالی تصفیه منبع هوا: طراحی ساختار مواد فیلتر اصلی به طور موثر غبار آب مایع، غبار روغن و ناخالصی های ذرات جامد را در هوای فشرده جدا می کند، به طور قابل توجهی قابلیت اطمینان عملیات را بهبود می بخشد و طول عمر تجهیزات پایین دستی مصرف کننده گاز را افزایش می دهد و از تمیزی محیط منبع هوای سیستم اطمینان می دهد.
2. سازگاری مهندسی و راحتی نصب: طراحی ساختار مدولار فرآیند نصب در محل را ساده می کند. مجهز به انواع محلول های تخلیه میعانات گازی (مانند زهکش های دستی/نیمه اتوماتیک/تمام اتوماتیک) برای انطباق با شرایط مختلف کاری و عادات نگهداری است.
3. پیکربندی مشخصات گرادیان: ارائه یک سری مدل که محدوده‌های جریان و قابلیت‌های پردازشی مختلف را پوشش می‌دهد تا نیازهای طیف گسترده‌ای از سناریوها از تامین هوای ابزار دقیق تا تجهیزات صنعتی بزرگ را برآورده کند.
4. گزینه های رابط خط لوله انعطاف پذیر: انواع کالیبرهای لوله استاندارد برای اطمینان از سازگاری یکپارچه با سیستم‌های خط لوله گاز موجود، ساده‌سازی پیچیدگی یکپارچه‌سازی سیستم و بهبود کارایی استقرار مهندسی استاندارد هستند.

ایمیل: manager@cktworld.com
دانلود
قبلی:تنظیم کننده فشار سری AR
بعدی:مقاله بعدی وجود ندارد
  • فشار اثباتی 1.5Mpa{15.3kgf/cm²}
    حداکثر فشار عملیاتی 1.0Mpa{10.2kgf/cm²}
    دمای محیط و سیال 5 تا 60 درجه سانتیگراد
    دیافراگم صافی 5 میکرومتر
    مواد کاسه پلی کربنات
    محافظ کاسه C-AF1000~2000 (بدون)    C-AF3000~5000 (با)
    توجه: 2،10،20،40،70،100m برای اختیاری

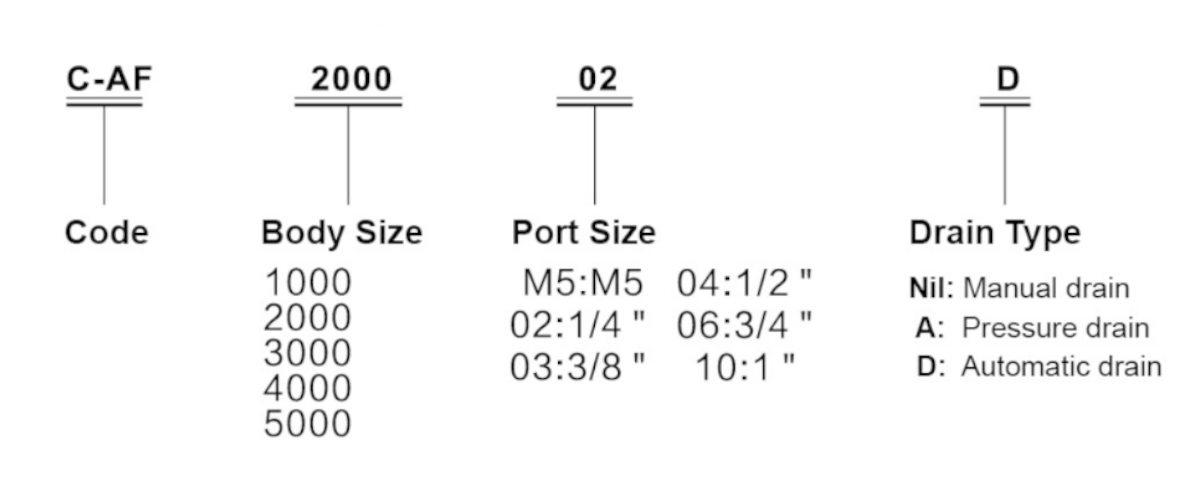

    مدل مشخصات قطعات یدکی
    جریان رتبه‌بندی شده
    (L/min)     		اندازه پورت
    Rc(PT)     		ظرفیت کاسه
    (سانتی متر مربع)     		وزن
    (کیلوگرم)     		کاسه ترکیبی
    تخلیه دستی تخلیه خودکار تخلیه دستی تخلیه خودکار
    C-AF1000-M5 C-AF1000-M5D 110 M5×8 4 0.07 C100F پس از میلاد 61
    C-AF2000-02 C-AF2000-02D 750 45661 15 0.19 C200F پس از میلاد 62
    C-AF3000-02 C-AF3000-02D 1500 45661 20 0.29 C300F بعد از میلاد 43
    C-AF3000-03 C-AF3000-03D 1500 45724 20 0.29 C300F بعد از میلاد 43
    C-AF4000-03 C-AF4000-03D 4000 45724 45 0.55 C400F بعد از میلاد 44
    C-AF4000-04 C-AF4000-04D 4000 45659 45 0.55 C400F بعد از میلاد 44
    C-AF4000-06 C-AF4000-06D 6000 45720 45 0.58 C400F بعد از میلاد 44
    C-AF5000-06 C-AF5000-06D 7000 45720 130 1.08 C400F بعد از میلاد 44
    C-AF5000-10 C-AF5000-10D 7000 1 130 1.08 C400F بعد از میلاد 44
    توجه: 1. تخلیه خودکار استاندارد معمولاً باز است (N.O.)، در حالی که C-AF3000~4000 یک گزینه معمولی بسته (N.C.) را نیز ارائه می دهد. حداقل فشار کاری: معمولاً باز - 0.1 مگاپاسکال (1 کیلوگرم بر سانتی متر مربع)، معمولاً بسته - 0.15 مگاپاسکال (1.5 کیلوگرم بر سانتی متر مربع).
    2. تحت فشار عرضه 0.7 مگاپاسکال (7.1 kgf/cm²).

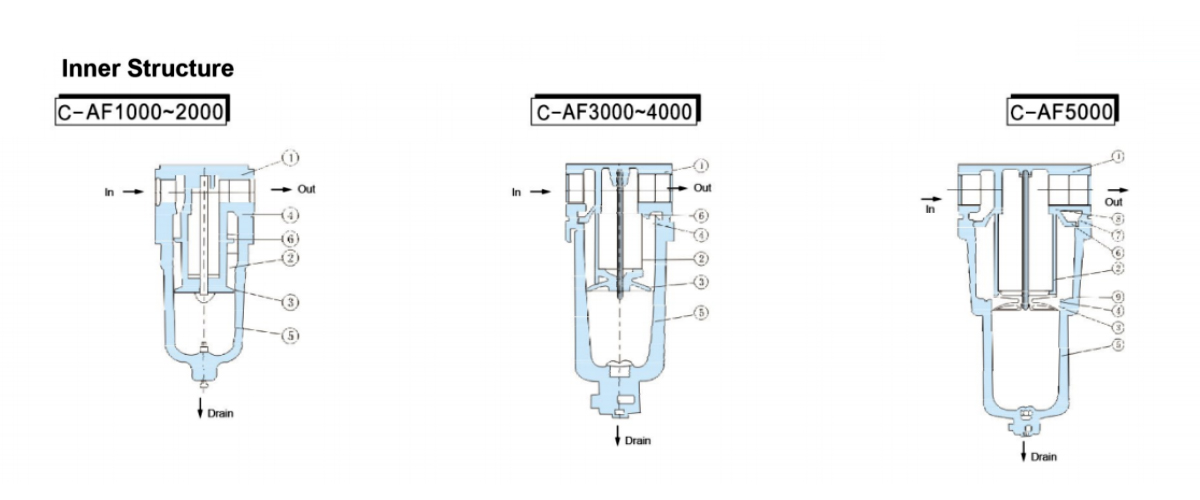

  • اجزای اصلی
    مورد نام مواد Reamrk
    C-AF1000~2000 C-AF3000~4000/4000-06 C-AF5000
    1 فیلتر بودو آلومینیوم دایکاست آلومینیوم دایکاست آلومینیوم دایکاست سفید
    9 صندلی تخلیه - آلومینیوم دایکاست سفید

    مورد نام مواد شماره قسمت
    C-AF1000 C-AF2000 C-AF3000 C-AF4000 C-AF4000-06 C-AF5000
    2 عنصر فیلتر رزین - - - - - -
    برنج - - - - - -
    3 بلوک ABS - - - - - -
    4 O-ring مهر و موم NBR - - - - - -
    5 اجزای کاسه پلی کربنات - - - - - -
    6 صفحه منحرف کننده ABS - - - - - -
    7 O-ring مهر و موم NBR - - - - - -
    8 واشر NBR - - - - - -

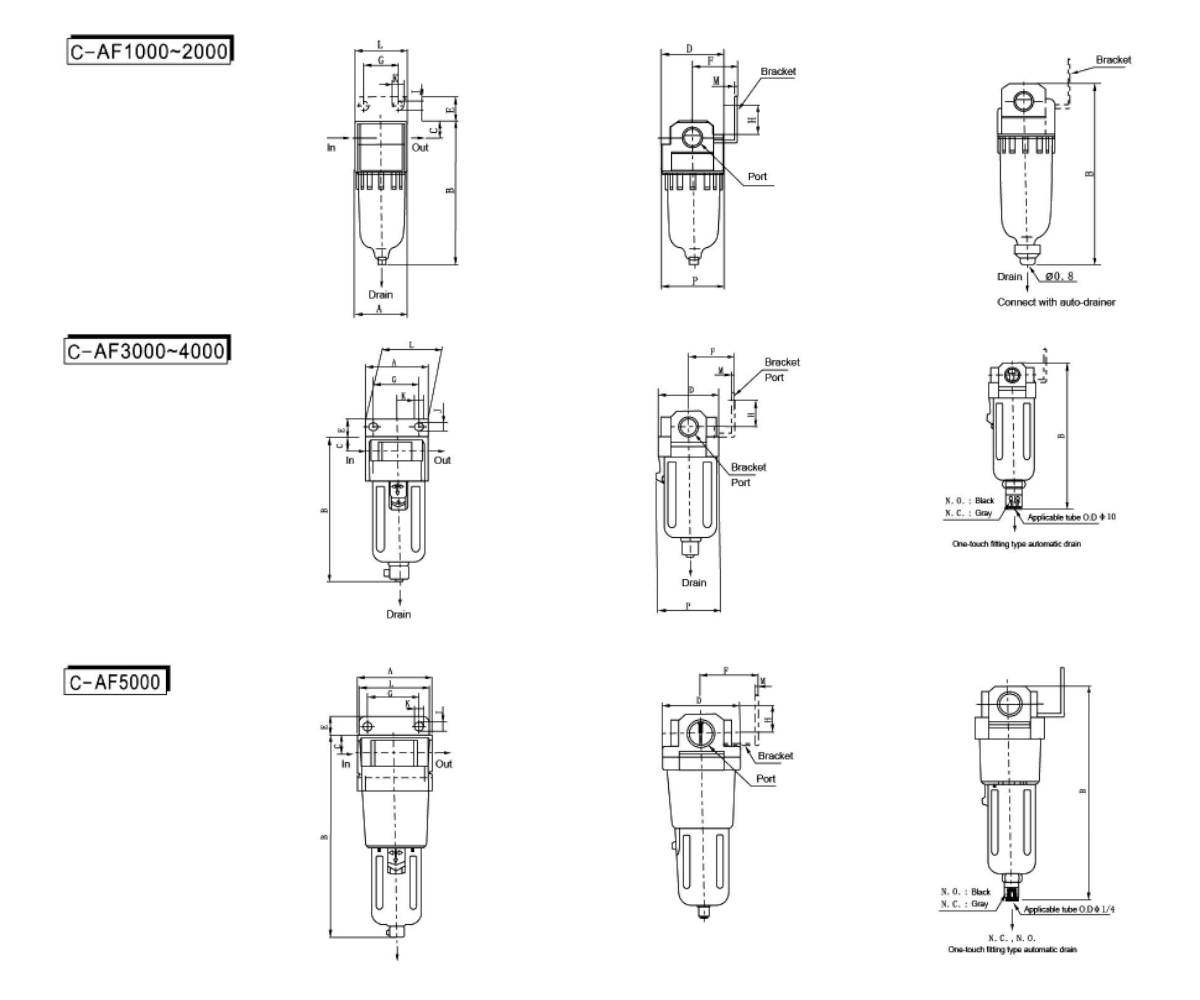

    مدل اندازه پورت A B C D E F G H J K L M P ارتباط با
    آبکش خودکار
    C-AF1000 M5×0.8 25 66 7 25 - - - - - - - - 26.5 86.5
    C-AF2000 45661 40 97.5 11 40 17 30 27 22 5.4 8.4 40 2.3 40 120.5
    C-AF3000 1/4 ·3/8 53 132.5 14 53 16 41 40 23 6.5 8 53 2.3 56 170
    C-AF4000 3/8 · 1/2 70 168.5 18 70 17 50 54 26 8.5 10.5 70 2.3 73 206
    C-AF4000-06 45720 75 172.5 20 70 14 50 54 25 8.5 10.5 70 2.3 73 210
    C-AF5000 3/4 ·1 90 247.5 24 90 23 70 66 35 11 13 90 3.2 90 285.5
