مینی سیلندر استیل سری MI تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / مینی سیلندر / مینی سیلندر استیل سری MI

مینی سیلندر استیل سری MI مینی سیلندر استیل سری MI
  • مینی سیلندر استیل سری MI
  • مینی سیلندر استیل سری MI
مینی سیلندر

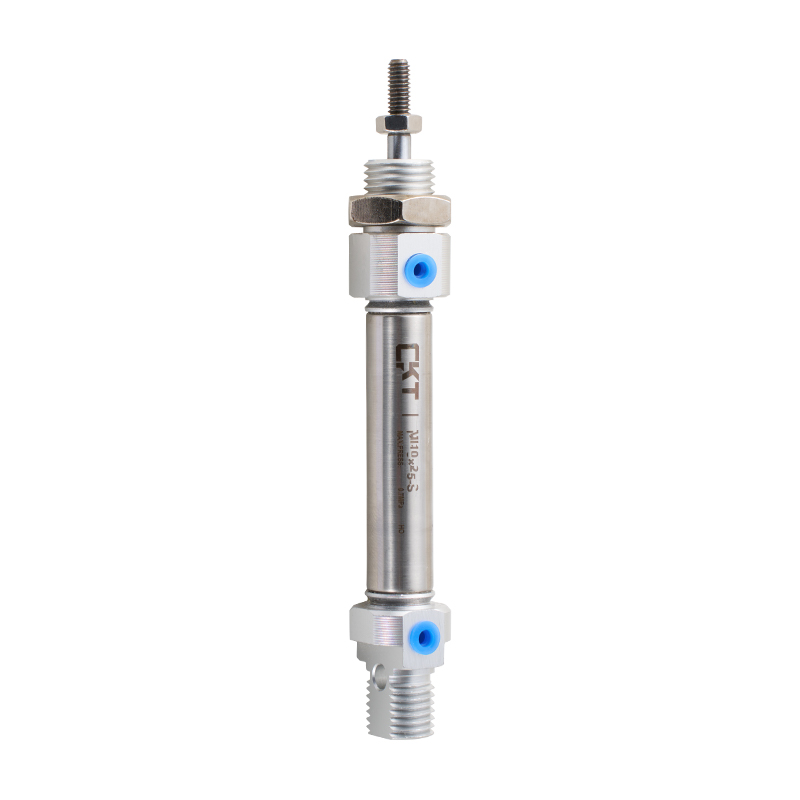

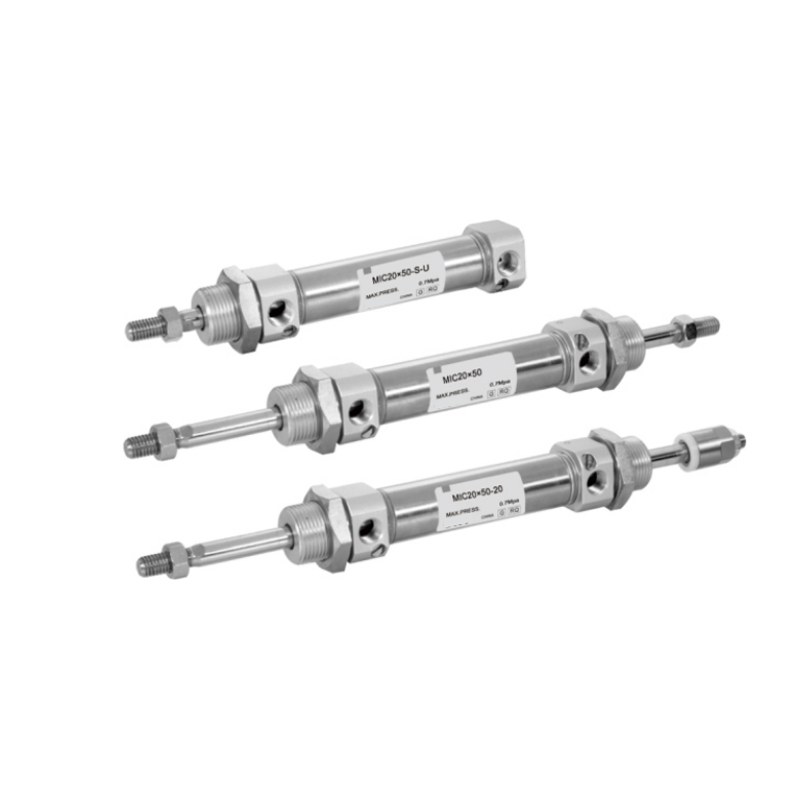

مینی سیلندر استیل سری MI

1. پوشش های جلو و عقب مجهز به لنت های ضد برخورد ثابت هستند تا تاثیر معکوس سیلندر را کاهش دهند.
2. انواع پوشش عقب، نصب سیلندر را راحت تر می کند.
3. پوشش های جلو و عقب و بدنه فولاد ضد زنگ ساختار نورد پرچ شده ای را اتخاذ می کنند که در اتصال قابل اعتماد است.
4. بدنه سیلندر از فولاد ضد زنگ ساخته شده است، به طوری که سیلندر می تواند با محیط های کاری خورنده عمومی سازگار شود.
5. سیلندرهایی با مشخصات مختلف و لوازم جانبی نصب سیلندر برای انتخاب مشتریان در دسترس است.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر سبک دو کاره تک میله ای سری CG1
بعدی:مینی سیلندر آلیاژ آلومینیوم سری MAL
  • قطر داخلی (میلی متر) 8 10 12 16 20 25 32 40
    نوع عمل نوع دو اثره، نوع اکستروژن تک اثره، نوع مقدماتی تک اثره
    - نوع بالشتک دو کاره
    محیط کار هوا
    محدوده فشار عملیاتی نوع دو بازیگر 0.1~1.0MPa (14~145Psi)
    نوع تک بازیگری 0.2~1.0MPa (28~145Psi)
    مقاومت فشاری تضمین شده 1.5 مگا پاسکال (215Psi)
    محدوده دمای عملیاتی درجه سانتی گراد -20 تا 70
    محدوده سرعت عملیاتی نوع دو بازیگر: 30–800
    نوع تک بازیگری: 50–800
    محدوده تحمل سفر 0~150 (0~ 1.0)     >150 14 (0~ 1.0)
    نوع بافر سری MIC: بالشتک قابل تنظیم؛
    سری دیگر: پدهای ضد برخورد
    قطر تصاحب M5×0.8 PT1/8 PT1/4

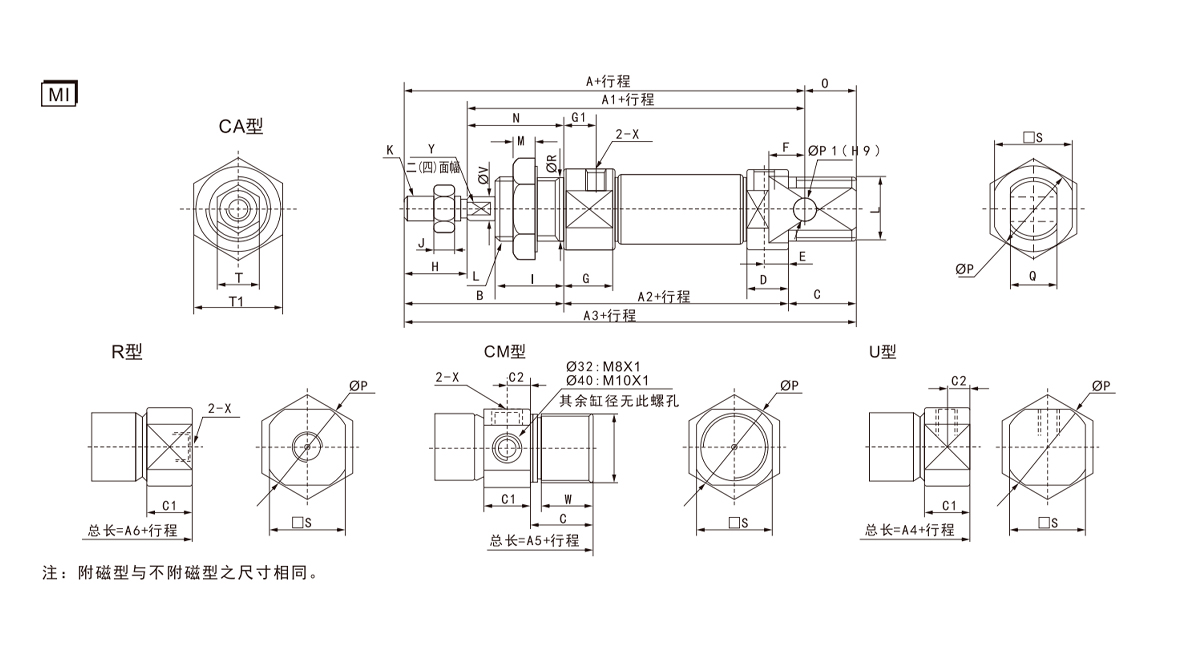

  • قطر سیلندر / نماد A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    قطر سیلندر / نماد J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    10 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 5 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 5 M6×1.0 M16×1.5 6 22 13 22 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 6 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

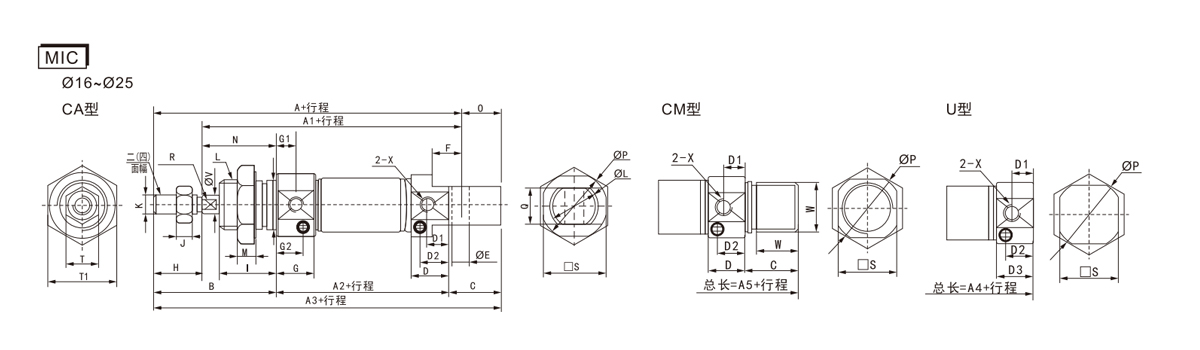

    قطر سیلندر / نماد A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    قطر سیلندر / نماد H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1.0 M16×1.5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0.8
    20 20 20 6 M8×1.25 M22×1.5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1.25 M22×1.5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

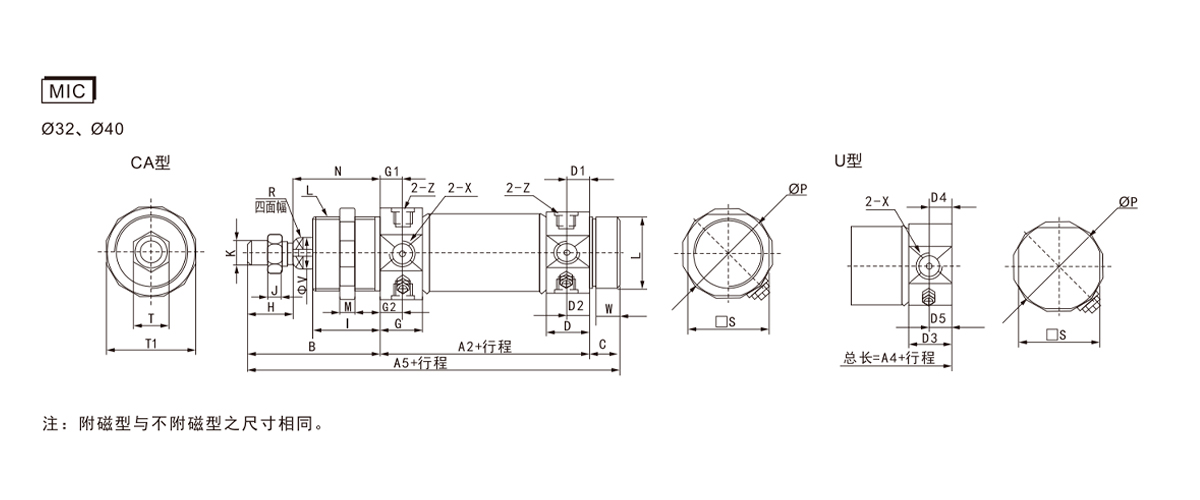

    قطر سیلندر / نماد A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1.25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1.25

    قطر سیلندر / نماد L M N P S T T1 V W X
    32 M30×1.5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1.5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

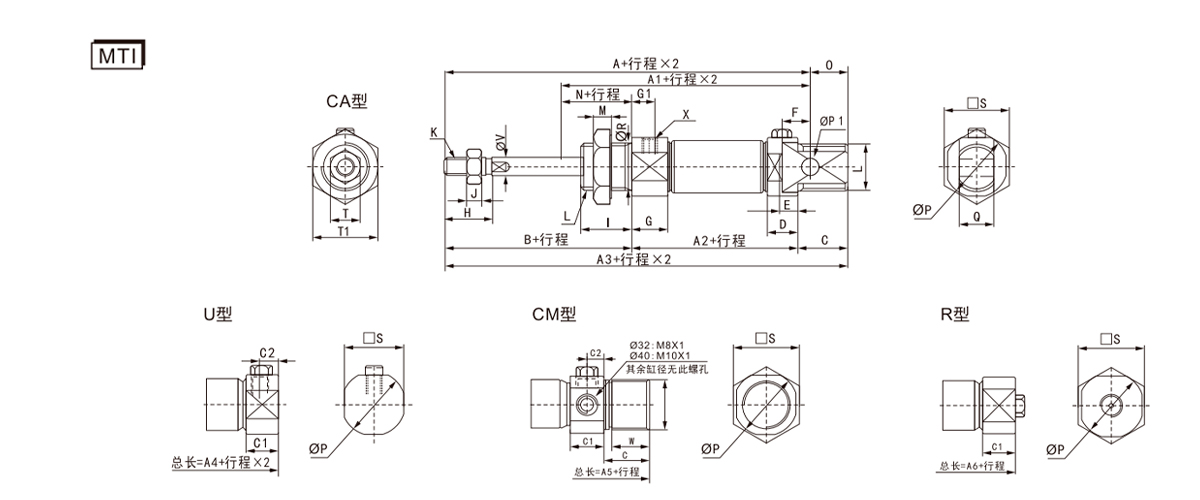

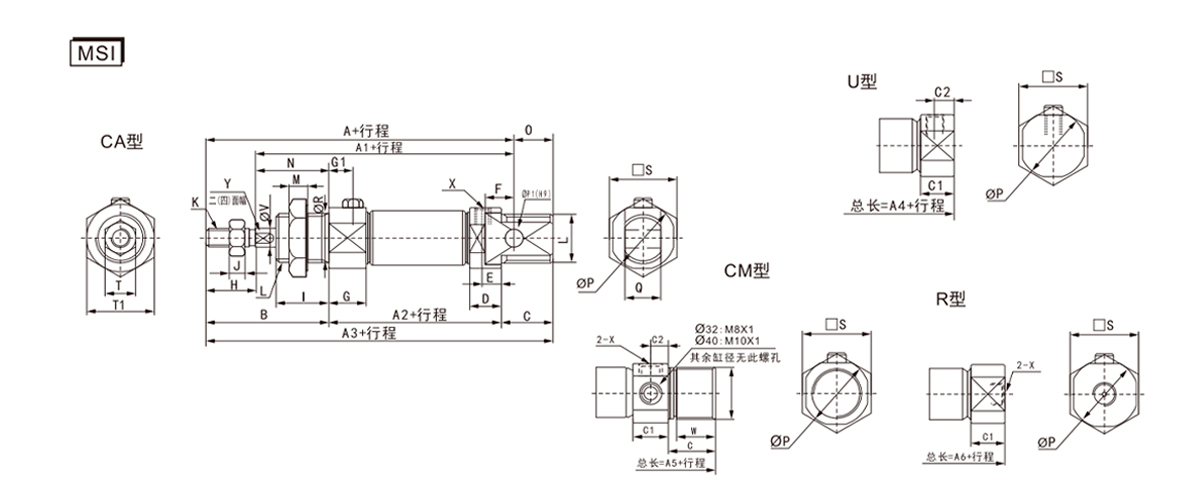

    نماد A A1 A2 A3 A4
    قطر سیلندر / ضربه 0 تا 50 51 تا 100 101 تا 150 0 تا 50 51 تا 100 101 تا 150 0 تا 50 51 تا 100 101 تا 150 0 تا 50 51 تا 100 101 تا 150 0 تا 50 51 تا 100 101 تا 150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    نماد A5 A6 B C C1 C2 D E F G G1 H I J
    قطر سیلندر / ضربه 0 تا 50 51 تا 100 101 تا 150 0 تا 50 51 تا 100 101 تا 150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    قطر سیلندر / نماد K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 -
    10 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 M6×1.0 M16×1.5 6 22 13 20 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

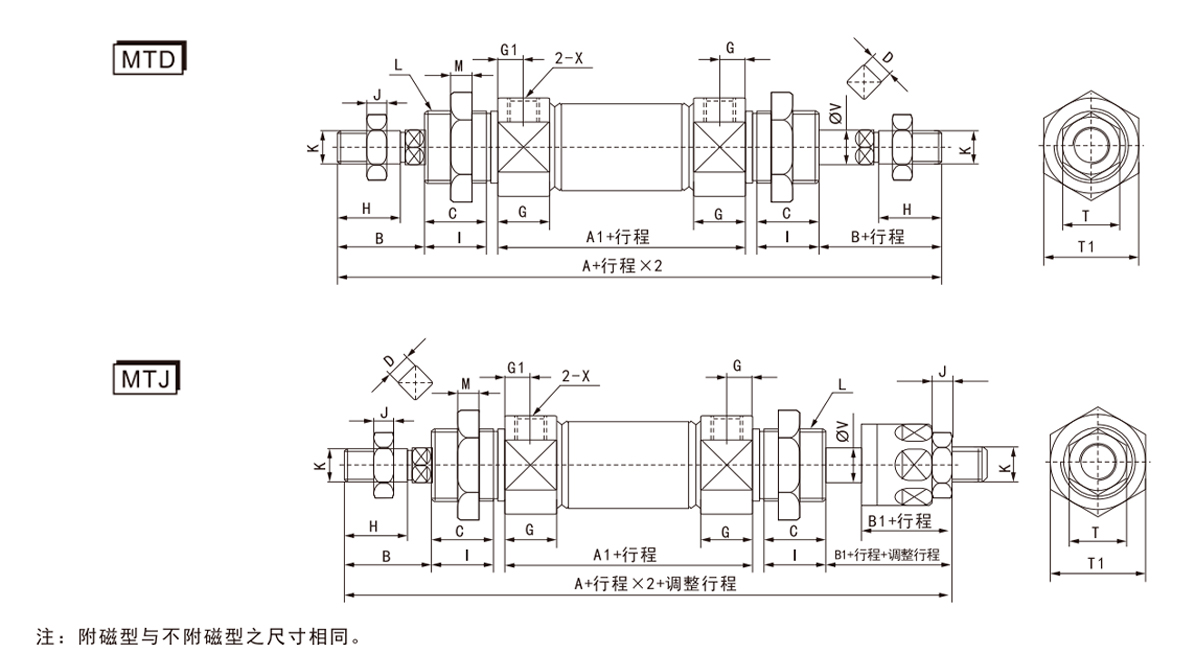

    قطر سیلندر / نماد A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    12 128 52 128 21 21 14.5 5 (دو طرفه) 12.5 8 14 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    16 134 58 134 21 21 13.5 5 (دو طرفه) 12.5 8 14.5 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    20 150 62 151 24 25 16.5 6 (دو طرفه) 14.5 7.5 18 20 6 M8×1.25 M22×1.5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (چهار طرفه) 16 8 20.5 22 6 M10×1.25 M22×1.5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (چهار طرفه) 16.5 9 17.5 30 6 M10×1.25 M30×1.5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (چهار وجهی) 22 12 21 35 7 M10×1.25 M38×1.5 8 17 46 16 PT1/4

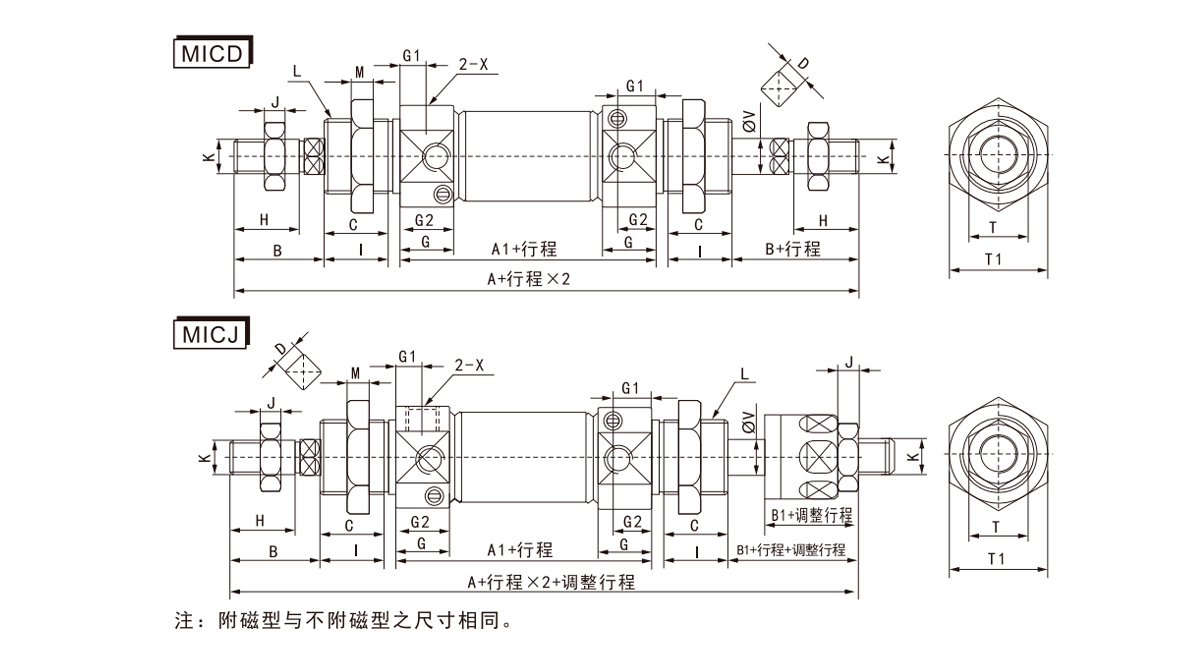

    نماد/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (دو طرفه) 6 (دو طرفه) 8 (چهار طرفه) 10 (چهار طرفه) 14 (چهار وجهی)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1.25 M10×1.25 M10×1.25 M12×1.25
    L M16×1.5 M22×1.5 M22×1.5 M30×1.5 M38×1.5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0.8 PT1/8 PT1/8 PT1/8 PT1/8

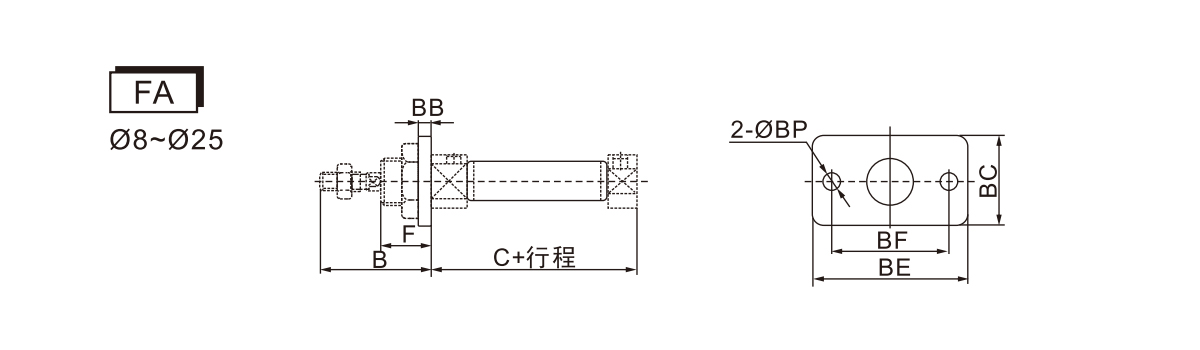

    نماد/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    قبل از میلاد 22 22 30 30 40 40
    BE 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

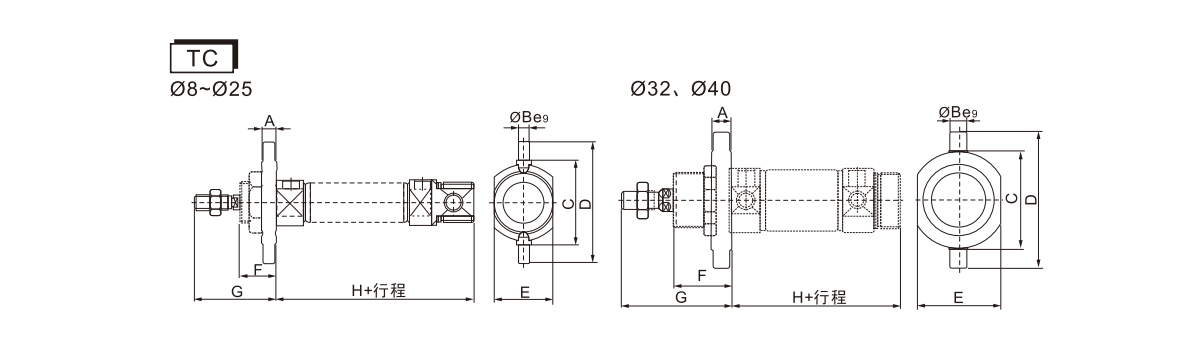

    نماد/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

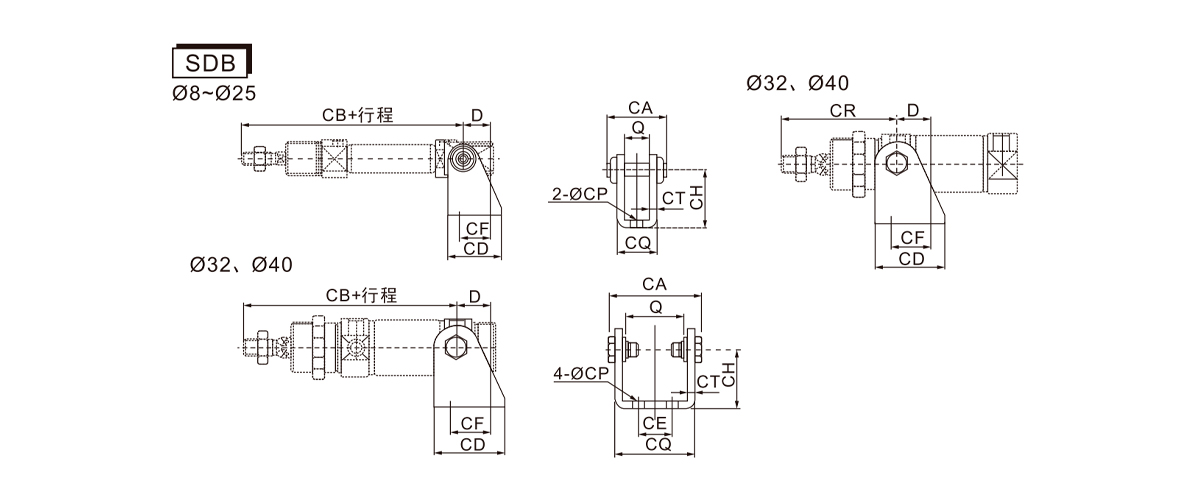

    نماد/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    سی دی 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    سی تی 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

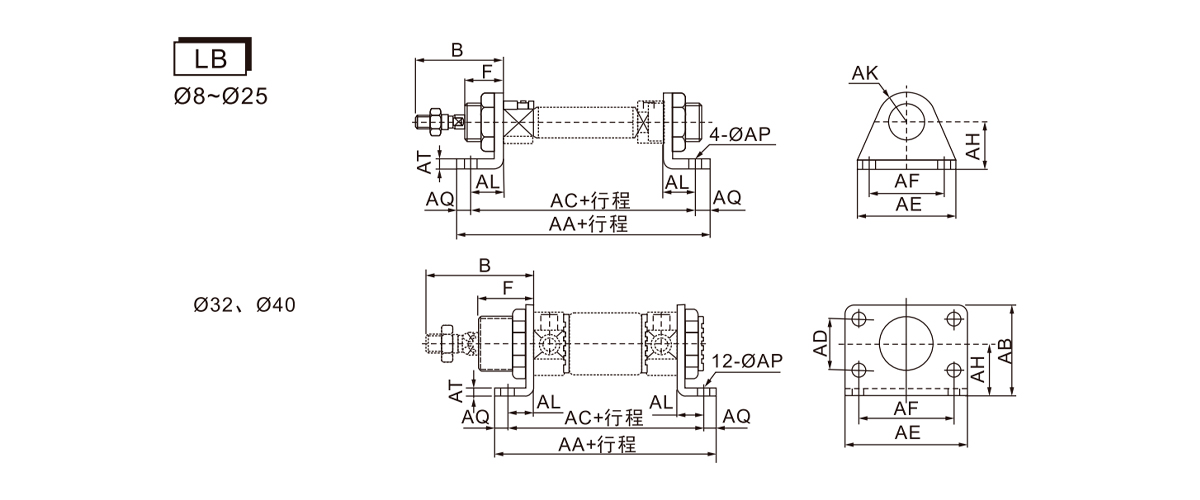

    نماد/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    پس از میلاد - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    ق 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
