سیلندر سبک دو کاره تک میله ای سری CG1 تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / مینی سیلندر / سیلندر سبک دو کاره تک میله ای سری CG1

سیلندر سبک دو کاره تک میله ای سری CG1 سیلندر سبک دو کاره تک میله ای سری CG1 سیلندر سبک دو کاره تک میله ای سری CG1
  • سیلندر سبک دو کاره تک میله ای سری CG1
  • سیلندر سبک دو کاره تک میله ای سری CG1
  • سیلندر سبک دو کاره تک میله ای سری CG1
مینی سیلندر

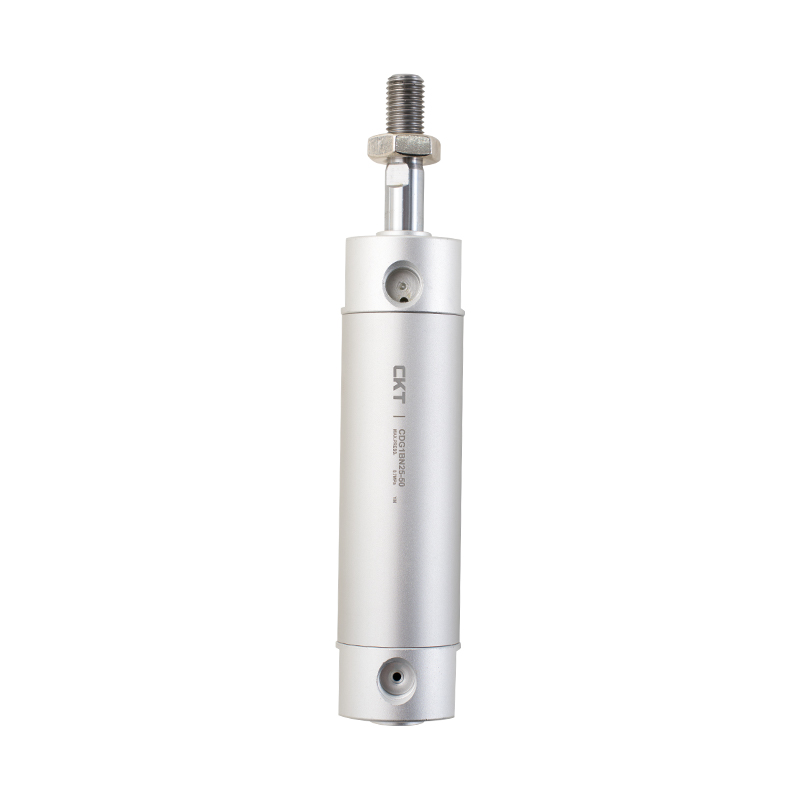

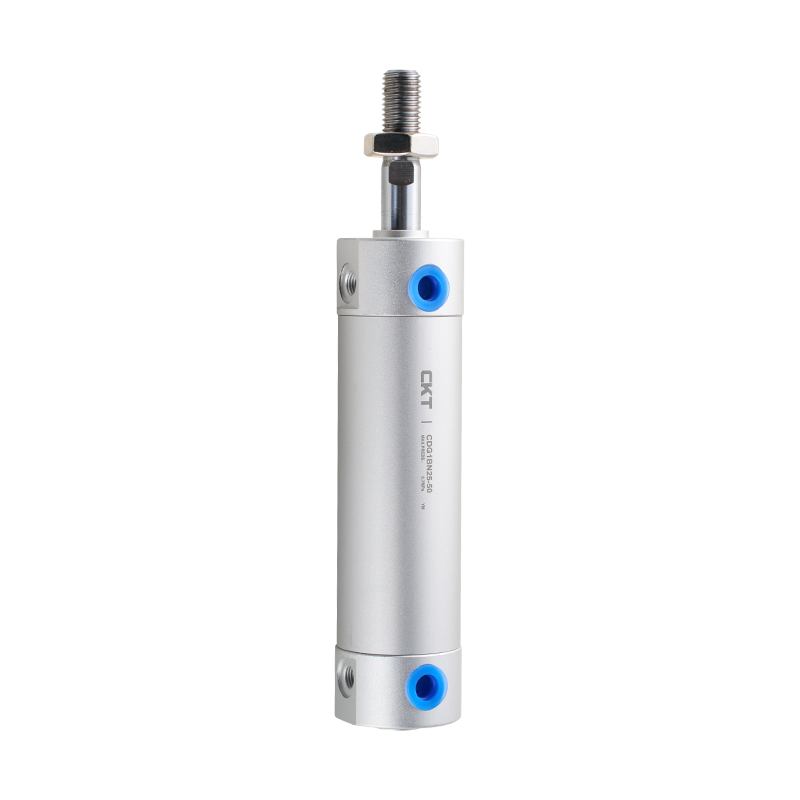

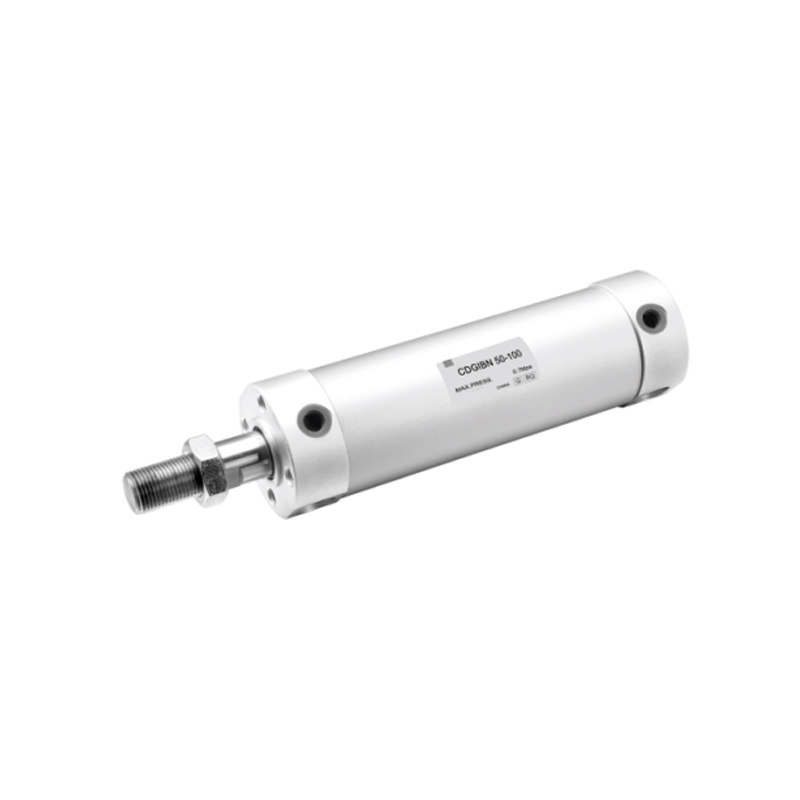

سیلندر سبک دو کاره تک میله ای سری CG1

1. پوشش های جلو و عقب مجهز به لنت های ضد برخورد ثابت هستند تا تاثیر معکوس سیلندر را کاهش دهند.
2. بشکه سیلندر و روکش های جلو و عقب با رزوه های دقیق به هم متصل می شوند تا از آب بندی و پایداری اطمینان حاصل شود.
3. پوشش جلویی مجهز به یک بلبرینگ خود روان کننده است و نیازی به روغن کاری اضافی نیست.
4. انواع فرم های نصب برای مشتریان برای انتخاب در دسترس است که برای استفاده راحت است.
5. سوراخ های نصب در دو طرف پوشش های جلو و عقب وجود دارد.
6. انواع بافر هوا و لاستیکی اختیاری هستند.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:مینی سیلندر استیل سری MI
  • قطر سیلندر (میلی متر) 20 25 32 40 50 63 80 100
    مایع استفاده شده هوا
    حالت عملیاتی دو بازیگر
    حداکثر فشار کاری 1.0 مگا پاسکال
    حداقل فشار کاری 0.05 مگا پاسکال
    دمای محیط و سیال کلید مغناطیسی: -10 درجه سانتیگراد تا 60 درجه سانتیگراد
    کلید غیر مغناطیسی: -10 درجه سانتیگراد تا 70 درجه سانتیگراد
    سرعت پیستون 50 ~ 1000 میلی متر در ثانیه 50 ~ 700 میلی متر در ثانیه
    بافر کردن بالشتک لاستیکی / بالشتک هوا
    تحمل طول ضربه میلی متر ~1000:(0~1.4)
    ~1200:(0~1.8)     		~1000:(0~1.4)
    ~1500:(0~1.8)
    *روغن کاری لازم نیست
    قطر اتصال Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *در صورت نیاز به روغن کاری، از روغن توربین شماره 1 ISOVG32. استفاده کنید

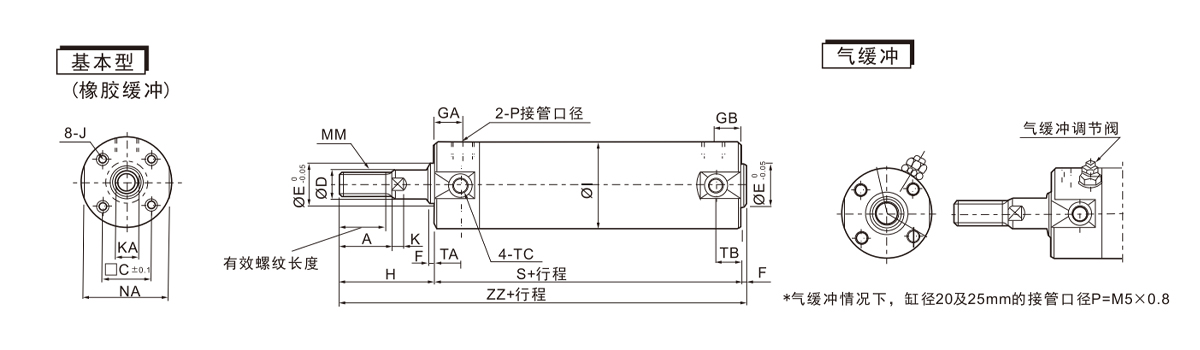

  • قطر سیلندر (میلی متر) محدوده سفر (میلی متر) طول نخ موثر A □C OD ØE F GA گیگابایت I J K KA MM NA P S TA سل TC H ZZ
    20 ~ 200 15.5 18 14 8 12 2 12 10 26 M4×0.7  Deep7 4 6 M8×1.25 24 *1/8 69 11 11 M5×0.8 35 106
    25 ~ 300 19.5 22 16.5 10 14 2 12 10 31 M5×0.8  Deep7.5 5.5 8 M10×1.25 29 *1/8 69 11 11 M6×0.75 40 111
    32 ~ 300 19.5 22 20 12 18 2 12 10 38 M5×0.8  Deep8 5.5 10 M10×1.25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~ 300 27 30 26 16 25 2 13 10 47 M6×1  Deep12 6 14 M14×1.5 44 1/8 78 12 10 M10×1.25 50 130
    50 ~ 300 32 35 32 20 30 2 14 12 58 M8×1.25  Deep16 7 18 M18×1.5 55 1/4 90 13 12 M12×1.25 58 150
    63 ~ 300 32 35 38 20 32 2 14 12 72 M10×1.5  Deep16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~ 300 37 40 50 25 40 3 20 16 89 M10×1.5  Deep22 10 22 M22×1.5 80 3/8 108 - - 71 182
    100 ~ 300 37 40 60 30 50 3 20 16 110 M12×1.75  Deep22 10 26 M26×1.5 100 1/2 108 - - 71 182

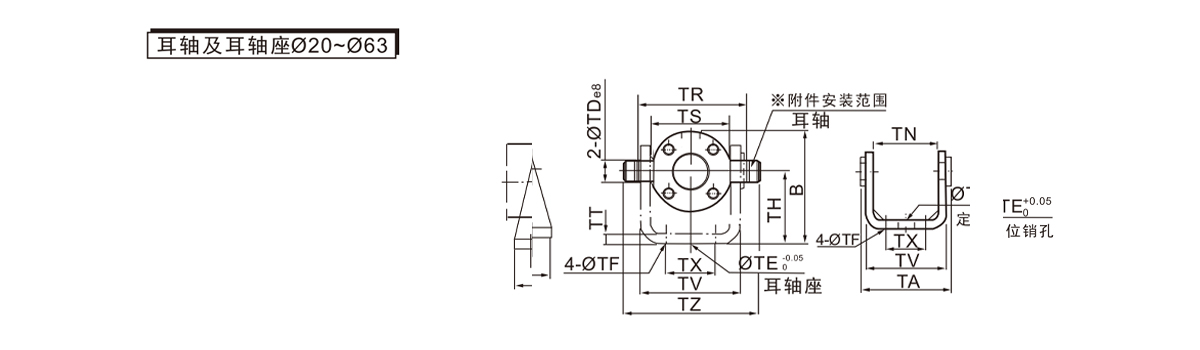

    قطر سیلندر (میلی متر) محور گوش صندلی شفت گوش
    شماره قطعه ØTDeB شماره قطعه B سل ØTE ØTF TH TR TS TT تلویزیون TW TX TY TZ
    20 CG-T020 8 -0.025
    -0.047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0.025
    -0.047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0.059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0.059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0.059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0.059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

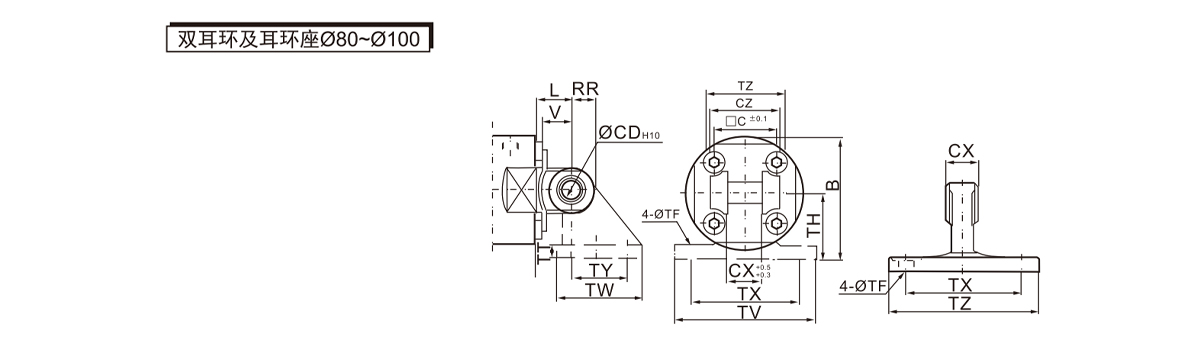

    قطر سیلندر (میلی متر) گوشواره دو نفره جای گوشواره
    شماره قطعه ØCD  H10 CX CZ L RR V شماره قطعه ØTF TH TT تلویزیون TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

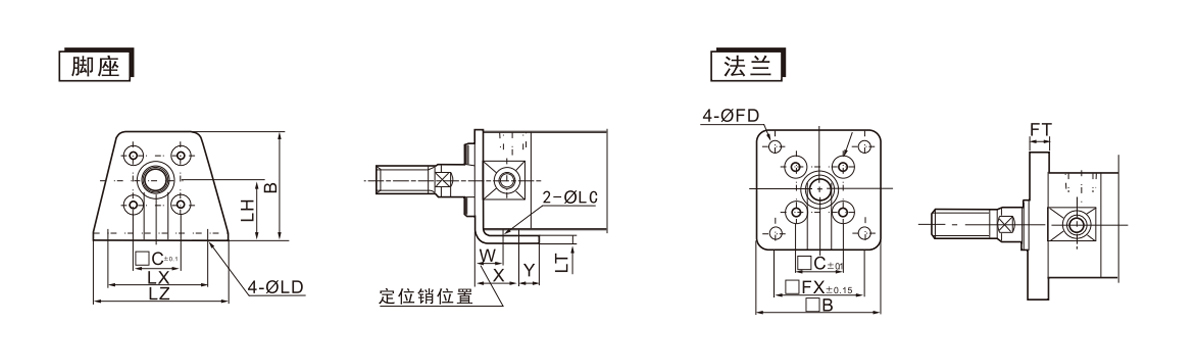

    قطر سیلندر (میلی متر) زیرپایی فلنج
    شماره قطعه ØLC ØLD LH LT LX LZ B W X Y شماره قطعه □ب □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

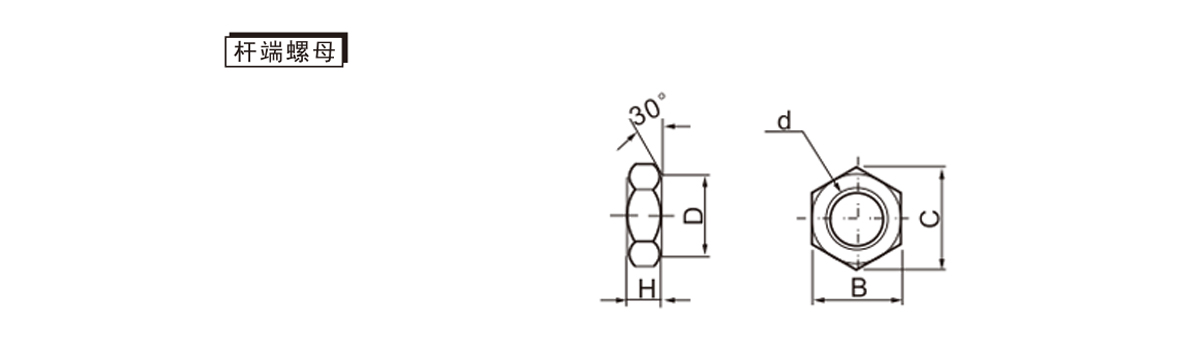

    قطر سیلندر (میلی متر) مهره انتهای میله
    شماره قطعه d H B C D
    20 NT-02 M8×1.25 5 13 15 12.5
    2,532 NT-03 M10×1.25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (21.9) 18
    5,063 NT-G05 M18×1.5 11 24 (27.7) 23
    80 NT-08 M22×1.5 13 32 (37.0) 31
    100 NT-10 M26×1.5 16 41 (47.3) 39

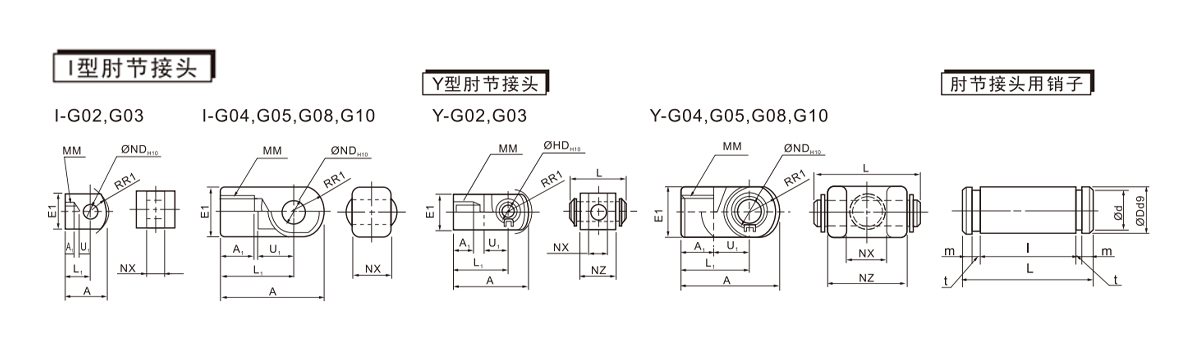

    قطر سیلندر (میلی متر) نوع I مفصل آرنج اتصال دهنده مفصل آرنج نوع Y سنجاق مفصل آرنج
    شماره قطعه A A1 E1 L1 MM RR1 U1 ND H10 NX شماره قطعه A A1 E1 L1 MM RR1 U1 ND H10 NX NL L شماره قطعه ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25،32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    * پین‌هایی که برای مفاصل آرنج سیلندرهای Ø80 و Ø100 استفاده می‌شود، مانند پین‌هایی است که برای حلقه‌های دو گوش استفاده می‌شود.
