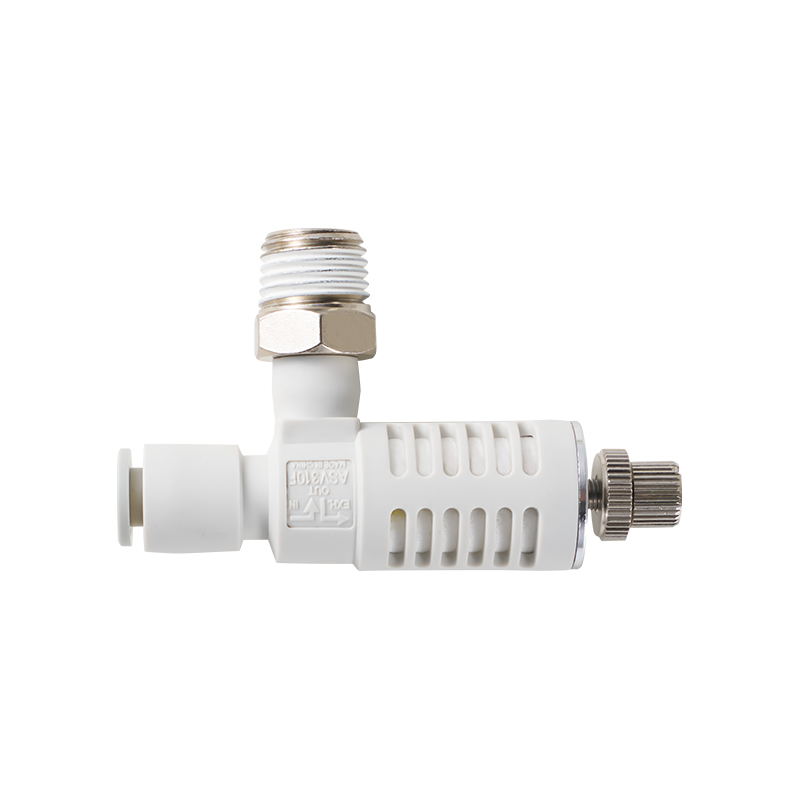

سوپاپ اگزوز سریع سری ASV
  • سوپاپ اگزوز سریع سری ASV
شیر کنترل جریان / شیر چک

سوپاپ اگزوز سریع سری ASV

شیر اگزوز سریع سری ASV دریچه مخصوصی است که برای تسریع فرآیند اگزوز محرک در سیستم پنوماتیک استفاده می شود. با بهینه سازی مسیر اگزوز، زمان پاسخ ریست سیلندر یا جزء پنوماتیک را کوتاه می کند و عملکرد دینامیکی سیستم را بهبود می بخشد.

ویژگی های اصلی
بهینه سازی مسیر اگزوز

یک کانال با مقاومت کم مستقیماً در جو ایجاد کنید تا از کاهش فشار بی‌مانع گاز در حفره داخلی محرک اطمینان حاصل کنید و تأخیر عمل ناشی از فشار برگشتی را از بین ببرید.


طراحی عملکردی یکپارچه

بدنه تک سوپاپ عملکرد دوگانه انحراف اختلاف فشار ورودی و اگزوز سریع را بدون نیاز به مدارهای کنترل پیچیده خارجی یکپارچه می کند و ساختار سیستم را ساده می کند.


سازگاری با شرایط کاری

ساختار تعادل دینامیکی داخلی با نوسانات فشار هوا سازگار است و ویژگی‌های اگزوز را تحت شرایط شروع مکرر توقف یا جهش بار حفظ می‌کند.


بهبود کارایی سیستم

با کوتاه کردن چرخه اگزوز و کاهش زمان بیکاری تجهیزات، نرخ چرخه و راندمان مصرف انرژی تجهیزات پنوماتیک به طور غیر مستقیم بهبود می یابد.


مکانیسم کاهش خطا

هنگامی که جریان هوا قطع می شود، به طور خودکار به حالت اگزوز بروید تا از جابجایی غیرقابل کنترل محرک به دلیل فشار باقیمانده جلوگیری کنید.

ایمیل: manager@cktworld.com
دانلود
قبلی:شیر چک سری AK
بعدی:سوپاپ کنترل سرعت سری ASP با دریچه چک با کارکرد پایلوت
  • مدل ASV120F ASV220F ASV310F ·410F ASV510F
    مایع استفاده شده هوا
    مقاومت فشاری تضمین شده 1.5 مگا پاسکال
    حداکثر فشار کاری 1 مگا پاسکال
    حداقل فشار کاری 0.1 مگا پاسکال
    دمای محیط و دمای سیال -5 تا 60 درجه سانتی گراد (اما منجمد نشده)
    نکته 1 مواد لوله مناسب نایلون، نایلون نرم، پلی اورتان
    اختیاری مهره قفلی دایره ای دارای محافظ پاشش، مهره قفل گرد
    نکته 1) به حداکثر فشار کاری نایلون نرم و پلی اورتان توجه کنید.

    سوپاپ اگزوز سریع و دریچه گاز اگزوز یکپارچه شده است. قابل استفاده برای درایو با سرعت بالا سیلندرها.
    ●تقریبا 2 برابر سطح مقطع موثر (در مقایسه با شیرهای کنترل سرعت)
    مدل های مربوطه: ASV310F، 410F، 510F
    ● مجهز به یک صداگیر و کانکتور تعویض سریع
    ● بدنه شیر رزینی ضد شعله استاندارد است (مشخصات UL V-0)
    مدل های مربوطه: ASV310F، 410F، 510F
    ● تمام قطعات برنجی به صورت الکترولیتی نیکل اندود هستند

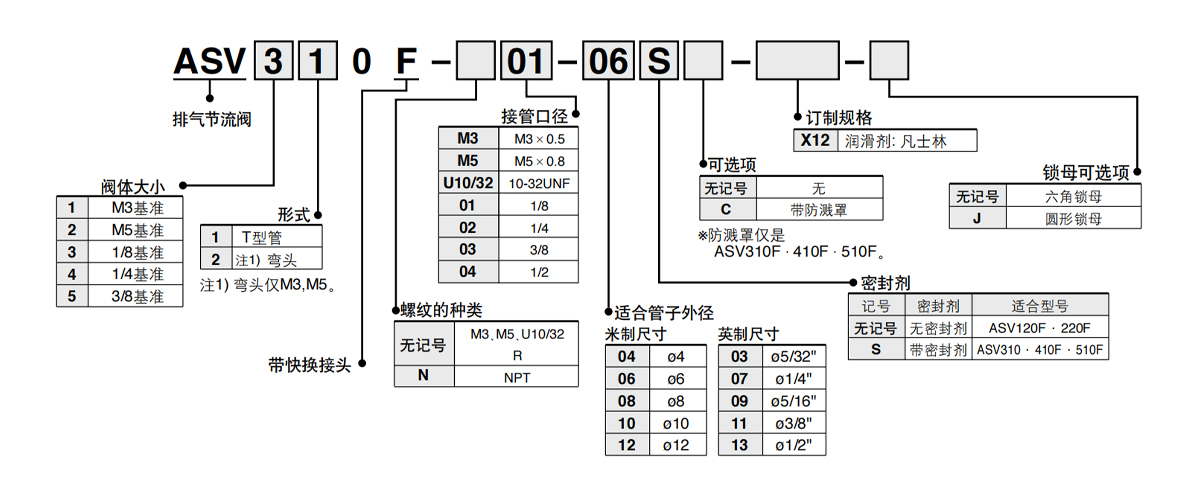

  • مدل قطر تصاحب مناسب برای قطر بیرونی لوله (میلی متر) جریان سرعت صوت dm³/(s ·bar) نسبت فشار بحرانی
    4 6 8 10 12 5132” 1/4 اینچ 5/16" 3/8 اینچ 1/2" N-OUT OUT-EXH IN-OUT OUT-EXH.
    ASV120F-M3 M3×0.5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0.8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

  • قطعات جزء
    شماره نام قطعه مواد توجه داشته باشید

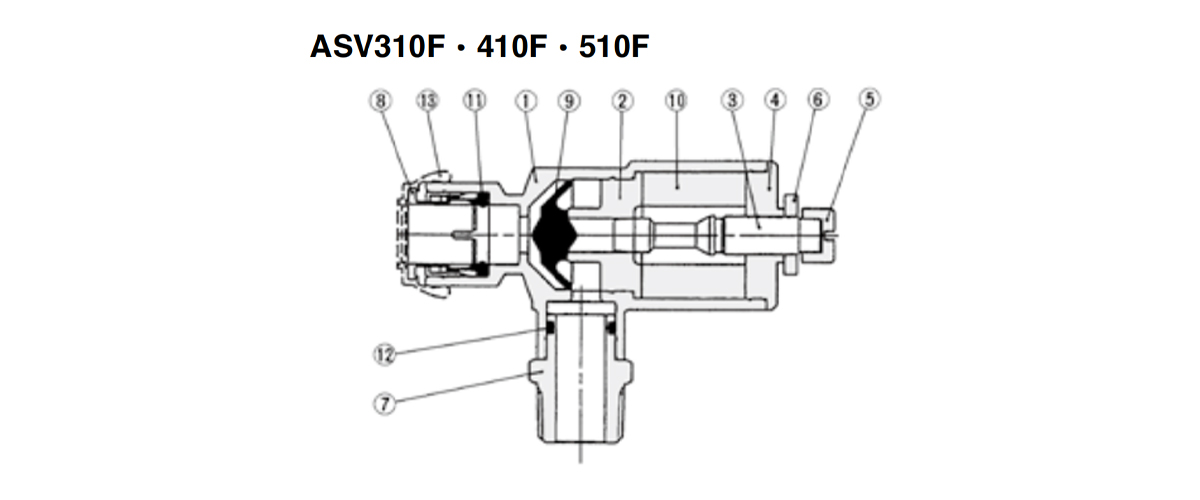

    1 بدنه سوپاپ A PBT
    2 بدنه سوپاپ B برنج نت 1) آبکاری نیکل الکترولس
    3 حلقه صندلی سوپاپ برنج آبکاری نیکل الکترولس
    4 مواد خاموش کننده اسفنج PVA
    5 چرخ دستی PBT نوع M3: آبکاری نیکل الکترولس برنجی
    6 دریچه سوزنی برنج آبکاری نیکل الکترولس
    7 دریچه سوزنی guide seat برنج آبکاری نیکل الکترولس
    8 مهره قفلی استیل تبصره 3) زینک کرومات یادداشت 2)
    9 هسته سوپاپ HNBR
    10 قطعه آب بندی NBR
    11 حلقه جدا کننده POM
    12 پد آب بندی فولاد ضد زنگ / NBR نوع M3 PVC است
    13 آستین را آزاد کنید -
    14 O-ring NBR
    15 O-ring NBR
    توجه داشته باشید 1) M3 type is made of stainless steel.
    توجه داشته باشید 2) Round lock nuts are electroplated with nickel.
    توجه داشته باشید 3) Round lock nuts are made of brass.

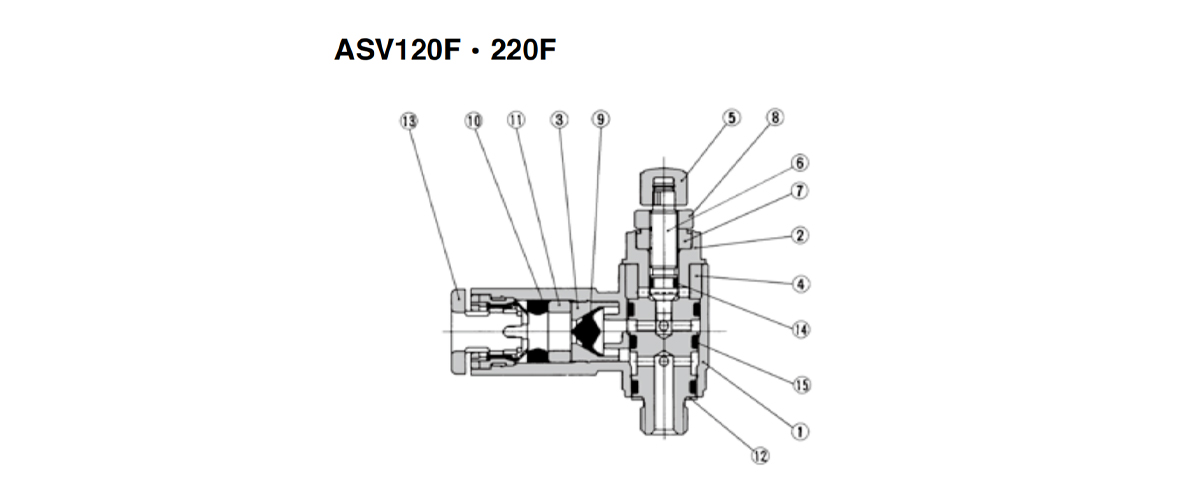

    قطعات جزء
    شماره نام قطعه مواد توجه داشته باشید
    1 بدنه سوپاپ A PBT UL94V-0
    2 حلقه صندلی سوپاپ آلیاژ آلومینیوم درمان کرومات
    3 دریچه سوزنی آلیاژ آلومینیوم آبکاری نیکل الکترولس
    4 دریچه سوزنی guide seat آلیاژ آلومینیوم آبکاری نیکل الکترولس
    5 چرخ دستی برنج آبکاری نیکل الکترولس
    6 مهره قفلی استیل تبصره 2) زینک کرومات یادداشت 1)
    7 مفصل پرس مناسب برنج آبکاری نیکل الکترولس
    8 آستین را آزاد کنید -
    9 هسته سوپاپ لاستیک پلی اورتان
    10 مواد کاهش صدا اسفنج PVA
    11 قطعه آب بندی NBR
    12 O-ring NBR
    13 پوشش CR مقاوم در برابر شعله UL94V-0
    توجه داشته باشید 1) Round lock nuts are electroplated with nickel.
    توجه داشته باشید 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

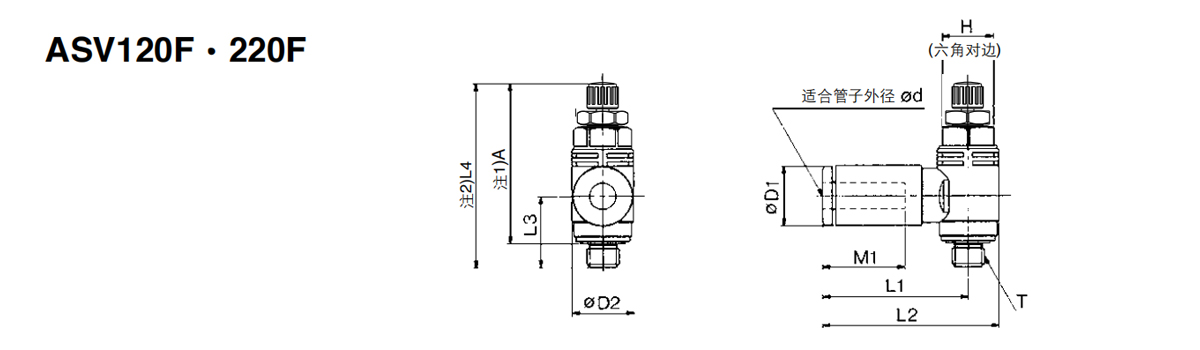

    ابعاد متریک
    مدل مناسب برای قطر بیرونی لوله d T H D1 D2 L1 L2 L3 L4 ※A M1 کیفیت
    g
    حداکثر حداقل حداکثر حداقل
    ASV120F-M3-04 4 M3×0.5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0.8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0.8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    توجه داشته باشید 1) Reference dimensions after screwing in M thread
    توجه داشته باشید 2) L4 is the reference dimension.

    ابعاد امپراتوری
    مدل مناسب برای قطر بیرونی لوله d T H D1 D2 L1 L2 L3 L4 ※A M1 کیفیت
    g
    حداکثر حداقل حداکثر حداقل
    ASV220F-U10/32-03 5/32 اینچ 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4 اینچ 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    توجه داشته باشید 1) Reference dimensions after screwing in U10/32 thread.
    توجه داشته باشید 2) L4 is the reference dimension.

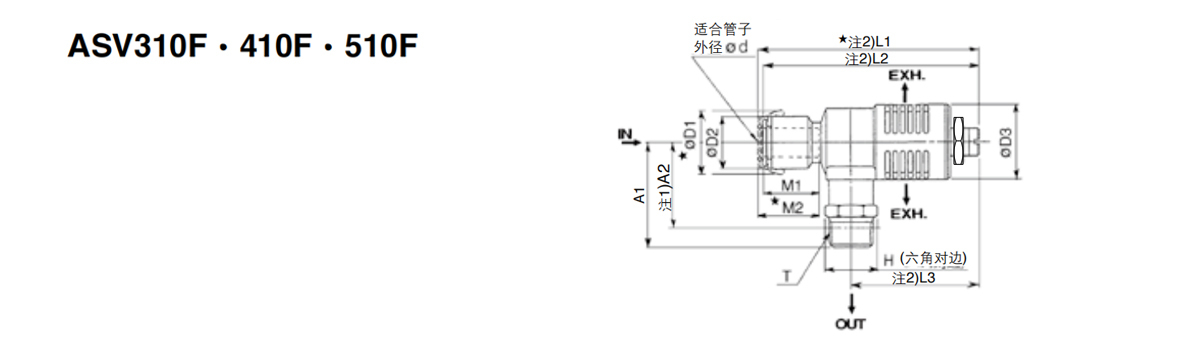

    ابعاد متریک
    مدل مناسب برای قطر بیرونی لوله d T H □D1 D2 D3 □L1 L2 L3 توجه داشته باشید 2)
    A1     		A2 M1 ★M2 کیفیت
    g
    حداکثر حداقل حداکثر حداقل حداکثر حداقل
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: ابعاد با روکش.
    توجه داشته باشید 1) Reference dimensions after screwing in R thread.
    توجه داشته باشید 2) L1, L2, and L3 are reference dimensions.

    ابعاد امپراتوری
    مدل مناسب برای قطر بیرونی لوله d T H ★D1 D2 D3 ★L1 L2 L3 توجه داشته باشید 2)
    A1     		توجه داشته باشید 1)
    A2     		M1 ★M2 کیفیت
    g
    حداکثر حداقل حداکثر حداقل حداکثر حداقل
    ASV310F-N01-07 1/4 اینچ NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4 اینچ NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
