شیر کنترل سرعت سری AS با کانکتور تغییر سریع تامینکنندگان

صفحه اصلی / محصولات / لوازم جانبی پنوماتیک / شیر کنترل جریان / شیر چک / شیر کنترل جریان سری AS / شیر کنترل سرعت سری AS با کانکتور تغییر سریع

شیر کنترل سرعت سری AS با کانکتور تغییر سریع شیر کنترل سرعت سری AS با کانکتور تغییر سریع
  • شیر کنترل سرعت سری AS با کانکتور تغییر سریع
  • شیر کنترل سرعت سری AS با کانکتور تغییر سریع
شیر کنترل جریان سری AS

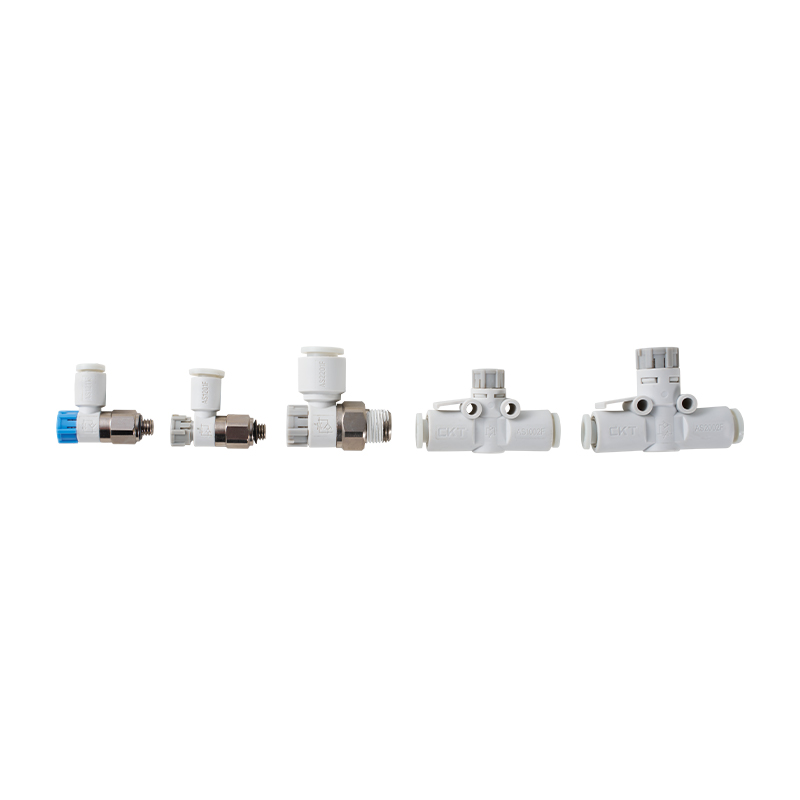

شیر کنترل سرعت سری AS با کانکتور تغییر سریع

شیرهای کنترل سرعت سری AS با کانکتورهای تغییر سریع مخصوص مواردی طراحی شده اند که سرعت حرکت محرک های پنوماتیکی (مانند سیلندرها) به راحتی تنظیم شود. طراحی کانکتور سریع یکپارچه آن اجازه می دهد تا اتصال و جداسازی ابزارها فوراً تکمیل شود و به طور قابل توجهی پیکربندی خط لوله و فرآیند تعویض تجهیزات را ساده می کند.

یکپارچه سازی عملکرد اصلی: عملکرد تنظیم دقیق نرخ جریان گاز و مکانیسم اتصال/قطع سریع مسیر سیال را در یک بدنه شیر ادغام کنید تا به ترکیبی کارآمد از کنترل جریان و اتصال خط لوله دست یابید.

کنترل جریان دقیق: ویژگی‌های جریان صاف و خطی را فراهم می‌کند و به اپراتورها اجازه می‌دهد تا تنظیمات ظریف و قابل‌اطمینانی را برای سرعت محرک‌های پنوماتیکی با توجه به شرایط کاری انجام دهند.

مزایای عملیات تغییر سریع: رابط استاندارد یکپارچه تغییر سریع (سر زن)، فقط کانکتور مربوطه (سر نر) را فشار دهید یا بیرون بکشید تا اتصال خط گاز را برقرار یا قطع کنید، کارایی تعمیر و نگهداری تجهیزات، جایگزینی یا سازماندهی مجدد خط تولید را تا حد زیادی بهبود می بخشد.

سناریوهای قابل اجرا: مخصوصاً برای تجهیزات اتوماسیون، وسایل و خطوط تولید که نیاز به تعویض مکرر ابزارهای پنوماتیک (مانند پیچ گوشتی‌های بادی، آسیاب‌ها، تفنگ‌های اسپری) یا تنظیم سرعت یک سیلندر دارند، مناسب است.

سازگاری مدولار و انعطاف پذیر: طراحی تطبیق پذیری را در نظر می گیرد، و رابط تغییر سریع آن معمولاً از استانداردهای رایج صنعت پیروی می کند، که برای تطبیق سریع با اجزای رابط نر با تغییر سریع در سیستم پنوماتیک موجود راحت است.

عملیات بصری و راحت: معمولاً مجهز به مکانیزم تنظیمی است که کار با آن به صورت دستی آسان است (مانند دستگیره)، به پرسنل محل اجازه می دهد تا به راحتی و به طور مستقیم سرعت را بدون ابزار تنظیم کنند.

کنترل قابل اعتماد سیال: طراحی ساختار هسته شیر بر روی پایداری و نشت داخلی کم تمرکز دارد و می تواند سرعت تنظیم شده را حتی زمانی که جریان تغییر می کند یا نوسان فشار خاصی وجود دارد نسبتاً ثابت نگه دارد.

ساختار فشرده و بادوام: بدنه سوپاپ به طور فشرده ساخته شده است و بیشتر از پلاستیک های مهندسی یا آلیاژهای فلزی ساخته شده است تا نیازهای محیط های صنعتی برای استفاده از فضا و دوام طولانی مدت را برآورده کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم)
بعدی:مقاله بعدی وجود ندارد
  • مایع هوا
    فشار اثباتی 1.5 مگاپاسکال
    حداکثر فشار عملیاتی 1 مگاپاسکال
    حداقل فشار عملیاتی 0.1 مگاپاسکال
    دمای محیط و سیال -5-60℃ (بدون یخ زدن)
    تعداد حلقه‌ها 10 (M3 و M5 8 هستند)
    قطر لوله قابل اجرا نایلون، پلی اورتان

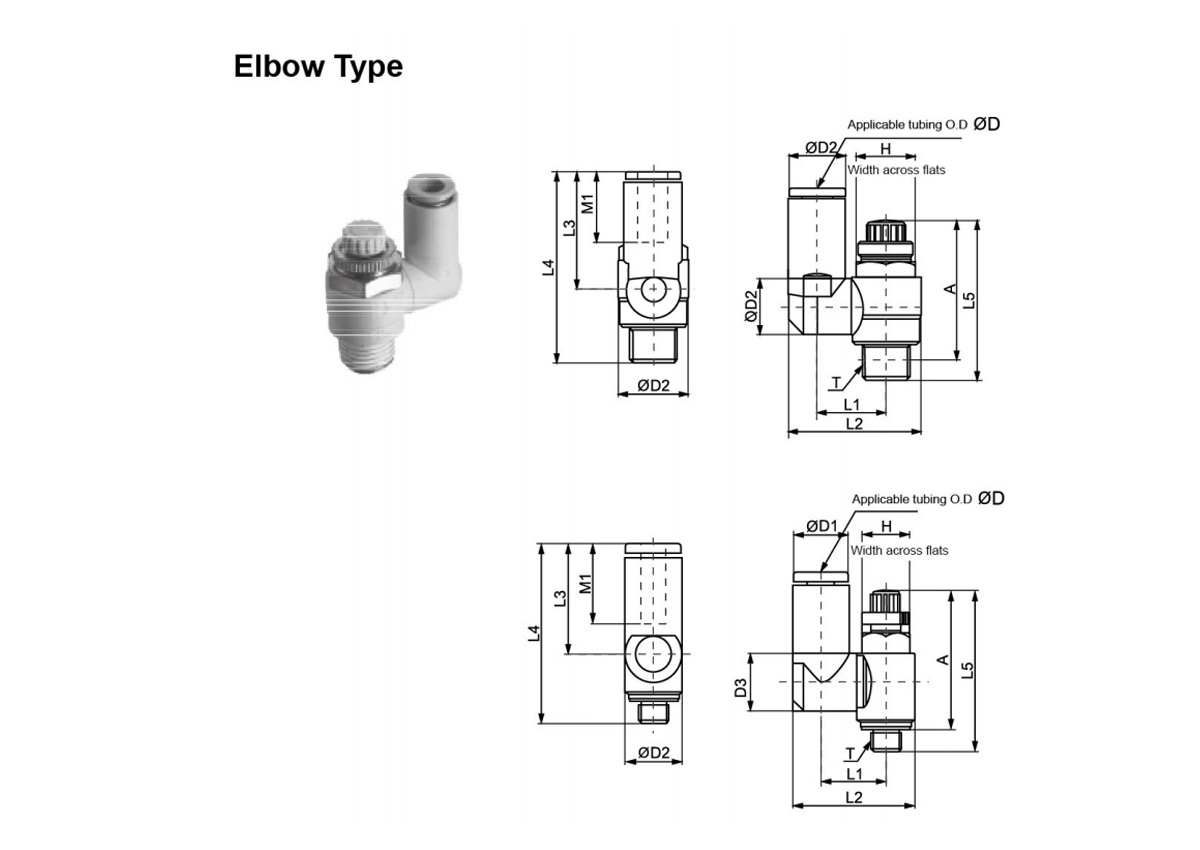

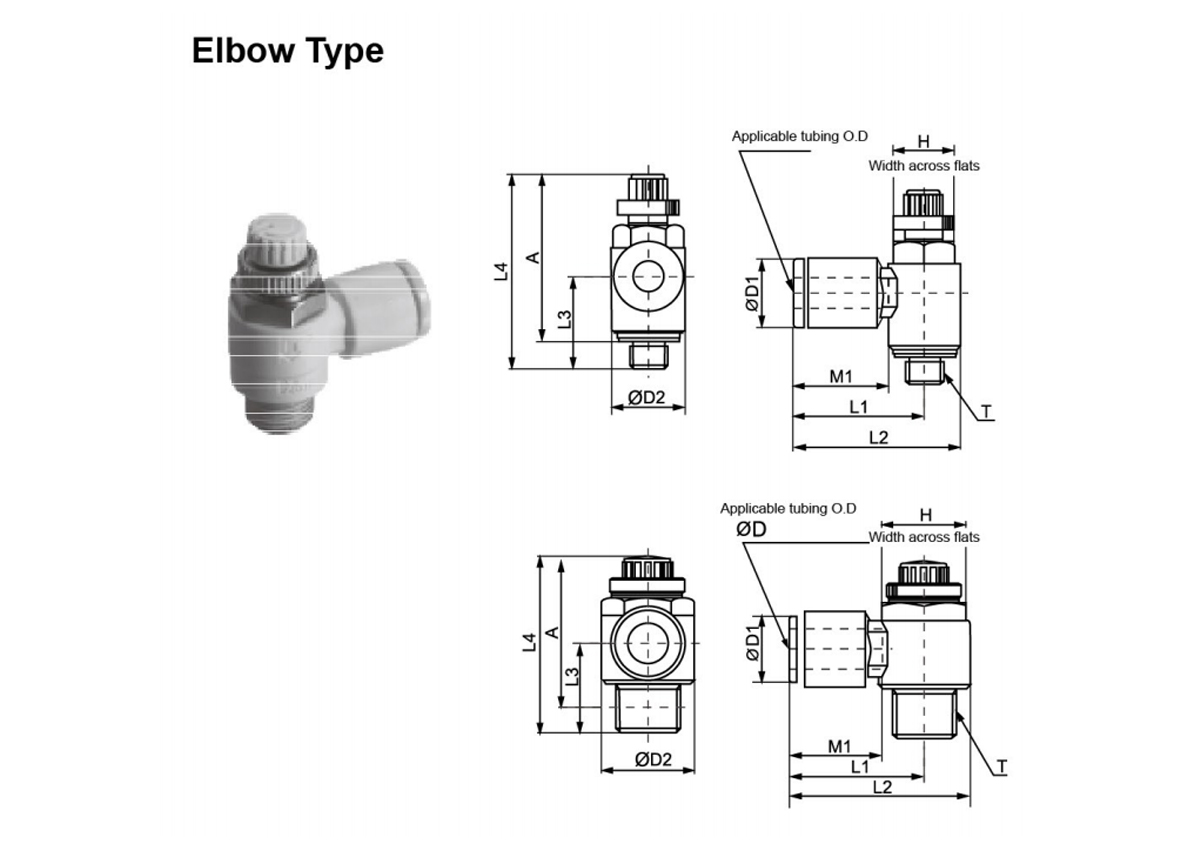

  • ØD مدل T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

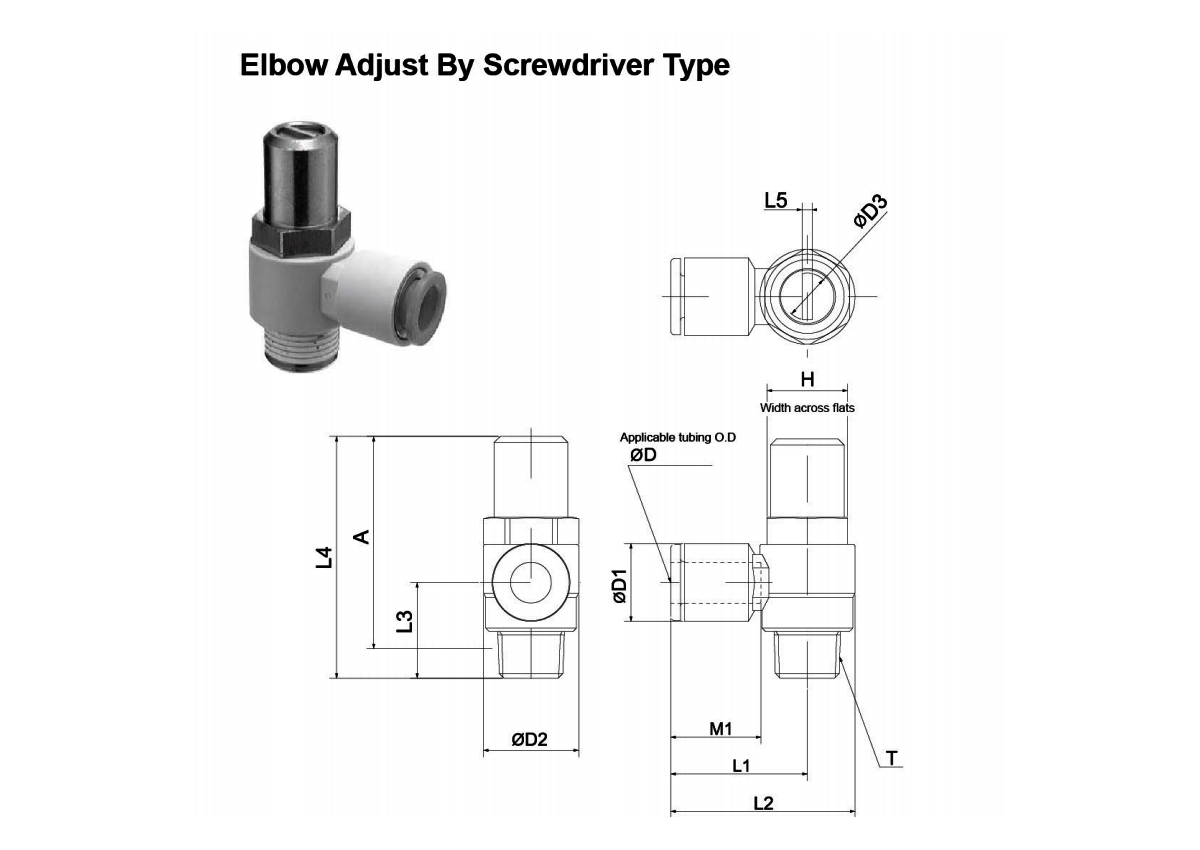

    ØD مدل T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3.2 AS12□1F-M5-23○ M5×0.8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ R 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

    od مدل T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    بزرگ کوچک بزرگ کوچک
    Ø4 C-AS13□1F-M3-04 M30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

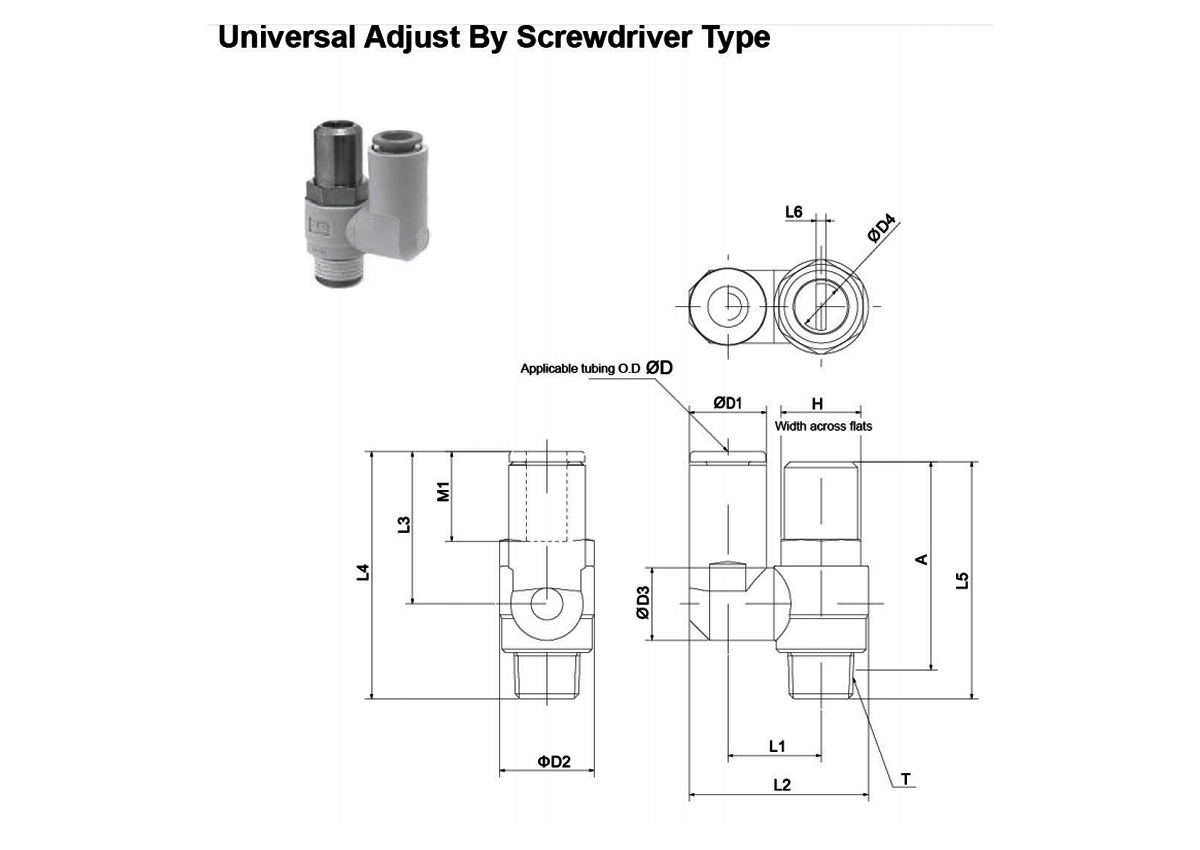

    ØD مدل T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3.2 C-AS13□1F-M5-23○ M5×0.8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
