شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم) تامینکنندگان

صفحه اصلی / محصولات / لوازم جانبی پنوماتیک / شیر کنترل جریان / شیر چک / شیر کنترل جریان سری AS / شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم)

شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم) شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم)
  • شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم)
  • شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم)
شیر کنترل جریان سری AS

شیر کنترل سرعت سری AS با کانکتور تغییر سریع (از نوع مستقیم)

شیر کنترل سرعت سری AS با رابط تغییر سریع (از نوع مستقیم) برای تنظیم سرعت حرکت محرک سیال. طراحی ساختاری آن راحتی تنظیم جریان و اتصال خط لوله را در نظر می گیرد و برای موارد کنترل سیال دینامیکی مناسب است.

ویژگی های اصلی
فرم کانال جریان: طرح کانال جریان مستقیم افت فشار را کاهش می دهد، نفوذپذیری متوسط بهتری دارد و برای سناریوهای کنترل جریان معمولی مناسب است.
ویژگی های رابط: ساختار اتصال دهنده با تغییر سریع نیاز به ابزارهای کمکی را حذف می کند، جداسازی قطعات و مونتاژ سریع خط لوله را متوجه می شود و سرعت پاسخگویی تعمیر و نگهداری را بهبود می بخشد.
مکانیسم تنظیم: طراحی دریچه گاز بدون پله کنترل جریان مداوم را فراهم می کند و پایداری سرعت محرک کمتر تحت تأثیر نوسانات شرایط عملیاتی قرار می گیرد.
سازگاری شرایط عملیاتی: مواد بدنه سوپاپ الزامات سازگاری سیالات صنعتی را برآورده می کند و خطی بودن تنظیم را در محدوده فشار معمولی حفظ می کند.
یکپارچه سازی سیستم: طراحی مدولار اجازه نصب مستقل یا استفاده ترکیبی را می دهد و هر دو مدار پنوماتیک و هیدرولیک را می توان به عنوان واحد تنظیم سرعت اولیه استفاده کرد.

جهت گیری کاربردی
این نوع شیر معمولاً در تنظیم سرعت محرک، کنترل بافر و موارد دیگر استفاده می شود. ویژگی های تغییر سریع آن به ویژه برای خطوط تولید انعطاف پذیر که نیاز به تغییر مکرر ابزار دارند مناسب است. کانال جریان مستقیم نسبت به فشار برگشتی سیستم حساسیت کمتری دارد و در مواردی که نیاز به دقت جریان متوسط ​​دارند، ارزش عملی دارد. ساختار بدنه سوپاپ دارای تحمل اولیه برای تمیزی سیال است، اما یک واحد پیش فیلتر همچنان برای محیط های رسانه ای بسیار آلوده توصیه می شود.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:شیر کنترل سرعت سری AS با کانکتور تغییر سریع
  • مایع هوا
    فشار اثباتی 1.5 مگاپاسکال
    حداکثر فشار عملیاتی 1 مگاپاسکال
    حداقل فشار عملیاتی 0.1 مگاپاسکال
    دمای محیط و سیال -5-60℃ (بدون یخ زدن)
    تعداد حلقه‌ها 10 (M3 ن M5 8 هستند)
    قطر لوله نایلون، پلی اورتان

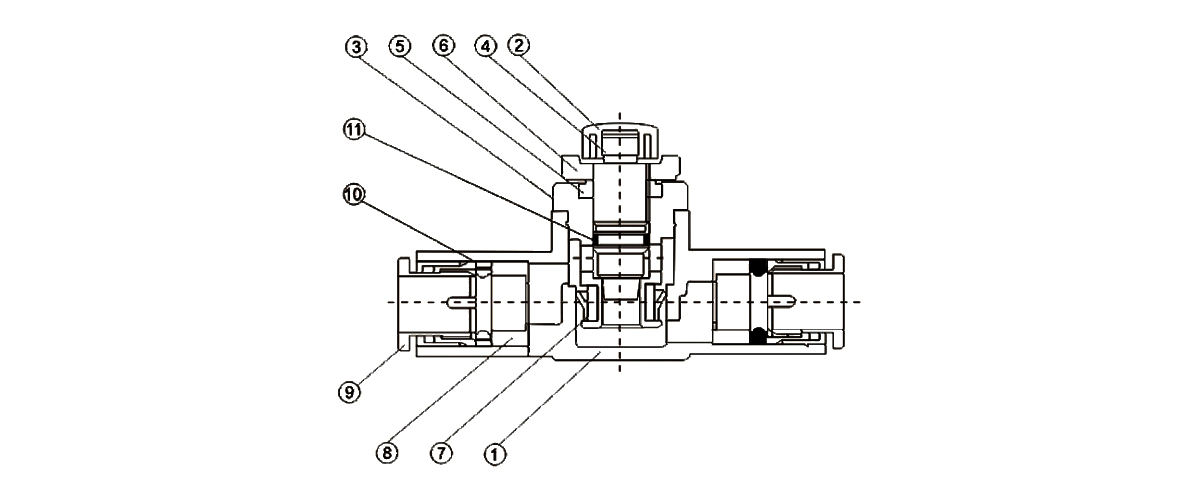

  • مورد نام مواد
    ① پوسته بدنه PBT
    ② سرپوش PBT
    ③ پوسته بدنه برنج
    ④ سوزن برنج
    ⑤ سوزن guide برنج
    ⑥ مهره برنج
    ⑦ U-seal HNBR
    ⑧ واشر PBT
    ⑨ دستگیره POM
    ⑩ مهر و موم NBR
    ⑪ مهر و موم NBR

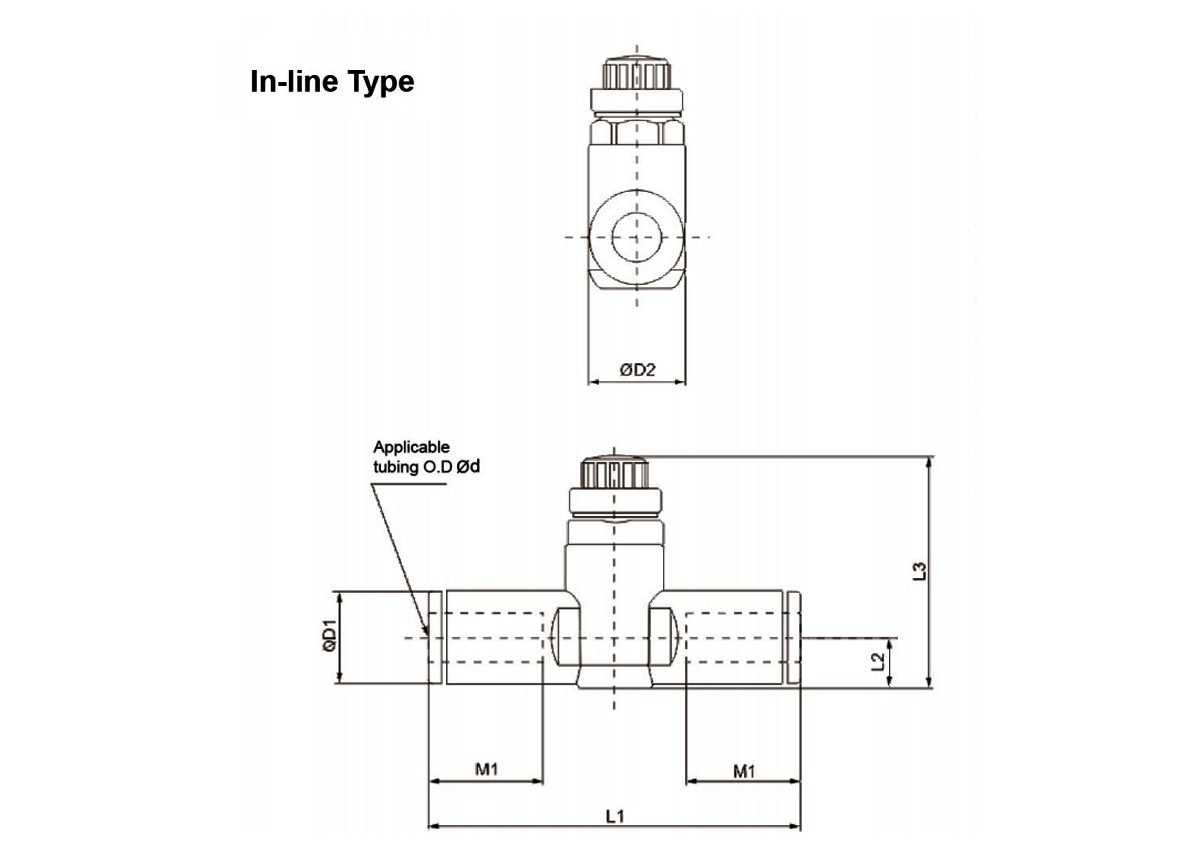

    قابل اجرا
    لوله O.D
    od     		مدل D1 D2 L1 L2 L3 M1
    وزن
    (g)
    بزرگ کوچک
    Ø4 C-AS1001F-04 9.3 10 39.2 5.2 24.2 21.4 12.7 7
    Ø6 C-AS1001F-06 11.6 40.7 6.2 25.2 22.4 13.5 8
    Ø4 C-AS2001F-04 9.3 11.8 40.7 5.2 32.6 27.6 12.7 12
    Ø6 C-AS2001F-06 11.6 44.8 6.3 33.7 28.7 13.5 13
    Ø6 C-AS2051F-06 12.8 14.8 53.2 6.7 35.2 30.2 17 26
    Ø8 C-AS2051F-08 15.2 59.8 8.1 36.5 31.5 18 31
    Ø6 C-AS3001F-06 12.8 19.8 59 7.4 38.3 33.3 17 18
    Ø8 C-AS3001F-08 15.2 64.4 8.2 39.1 34.1 18 21
    Ø10 C-AS3001F-10 18.5 71.6 9.8 40.6 35.6 21 32
    Ø12 C-AS3001F-12 20.9 76 11 41.8 36.8 22 33
    Ø10 C-AS4001F-10 18.5 26.5 82 11.3 51.1 43.6 21 36
    Ø12 C-AS4001F-12 20.9 52.1 44.6 22 40

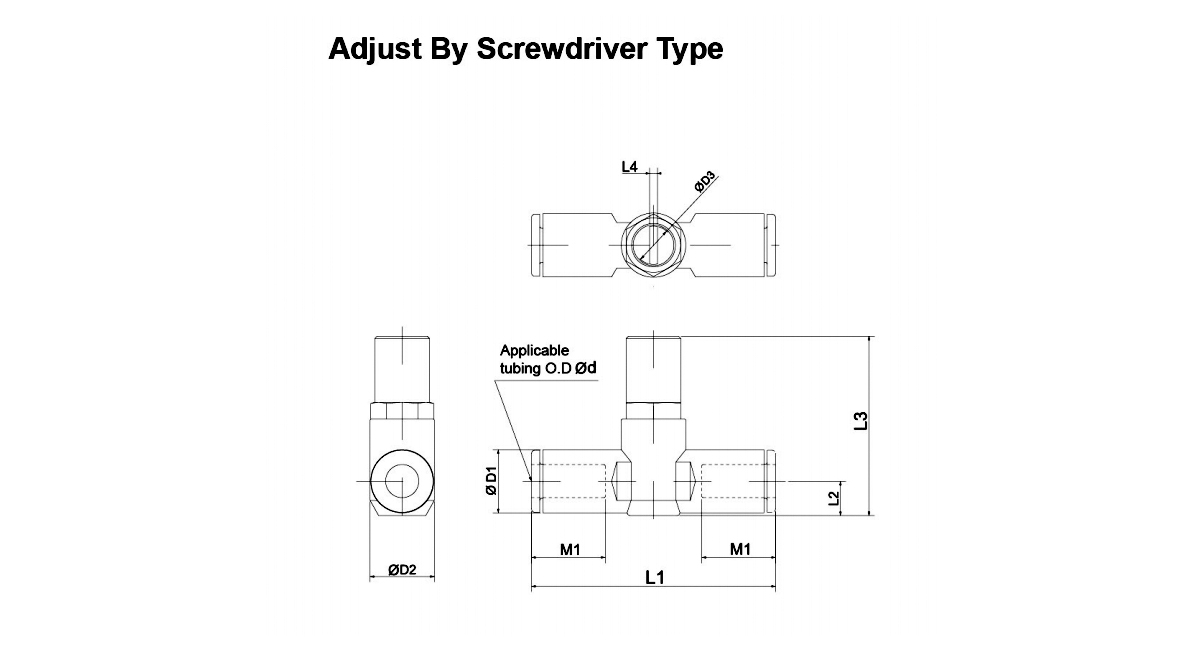

    مدل od D1 D2 D3 L1 L2 L3 L4 M1
    C-AS1001F-23□ Ø3.2 8.4 10 4.7 38 4.5 26 0.7 12.7
    C-AS1001F-04□ Ø4 9.3 39.2 5.2 26.6
    C-AS1001F-06□ Ø6 11.6 40.7 6.2 27.7 13.5
    C-AS2001F-04□ Ø4 9.3 11.8 7.2 40.7 5.2 31.9 1.2 12.7
    C-AS2001F-06□ Ø6 11.6 44.8 6.3 33 13.5
    C-AS2051F-06□ Ø6 12.8 14.8 7.2 53.2 6.7 35.2 1.2 17
    C-AS2051F-08□ Ø8 15.2 59.8 8.1 36.5 18
    C-AS3001F-06□ Ø6 12.8 19.8 9.8 59 7.4 45 1.2 17
    C-AS3001F-08□ Ø8 15.2 64.4 8.2 45.8 18
    C-AS3001F-10□ Ø10 18.5 71.6 9.8 47.3 21
    C-AS3001F-12□ Ø12 20.9 76 11 48.5 22
    C-AS4001F-10□ Ø10 18.5 26.5 12.4 82 11.3 55.4 1.2 21
    C-AS4001F-12□ Ø12 20.9 56.4 22

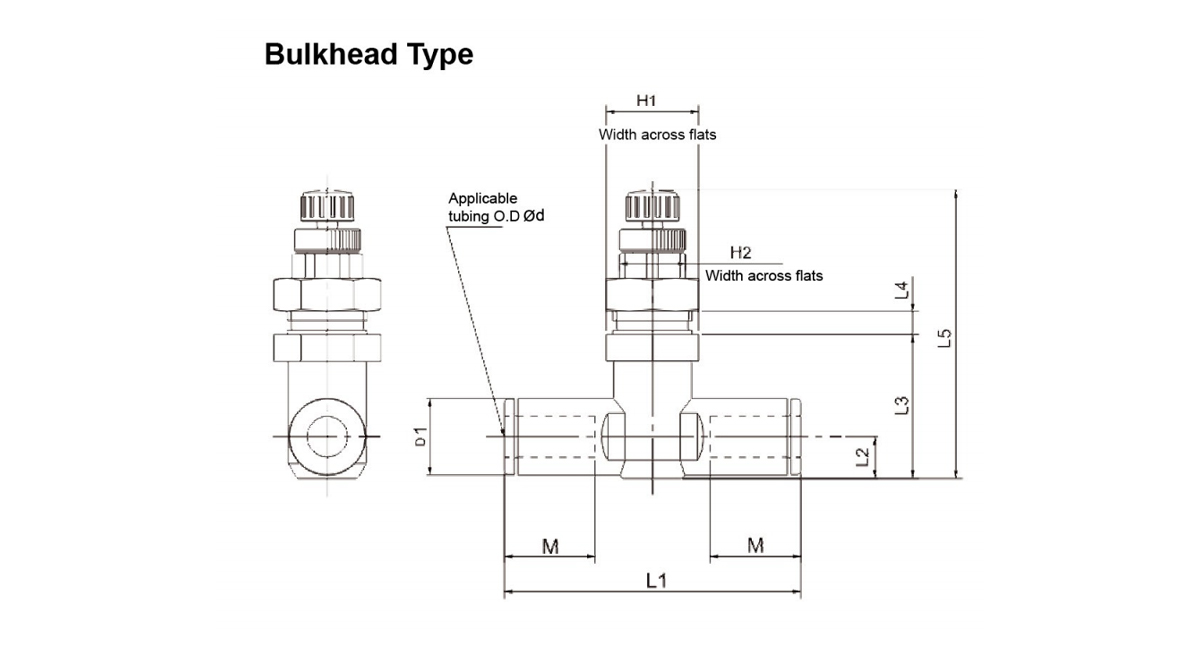

    مدل od D1 H1 H2 L1 L2 L3 L4
    بزرگ     		L5 M وزن
    (g)
    بزرگ کوچک
    C-AS1001F-23-3 3.2 8.4 12 8 38 4.5 16.8 3.5 37.6 34.4 12.7 10.5
    C-AS1001F-04-3 4 9.3 39.2 5.2 17.4 38.2 35
    C-AS1001F-06-3 6 11.6 40.7 6.2 18.5 39.3 36.1 13.5
    C-AS2001F-04-3 4 9.3 14 10 40.7 5.2 20.7 3.5 48 42.5 12.7 12.5
    C-AS2001F-06-3 6 11.6 44.8 6.3 21.8 49.1 43.6 13.5
    C-AS2051F-06-3 6 12.8 17 13 53.2 6.7 25.7 3.5 53.5 48.1 17 15.5
    C-AS2051F-08-3 8 15.2 59.8 8.1 27 54.8 49.4 18
    C-AS3001F-06-3 6 12.8 21 16 59 7.4 31.3 3.5 60.1 54.7 17 18.5
    C-AS3001F-08-3 8 15.2 64.4 8.2 32.1 60.9 55.5 18
    C-AS3001F-10-3 10 18.5 71.6 9.8 33.7 62.5 57.1 21
    C-AS3001F-12-3 12 20.9 76 11 34.9 63.7 58.3 22
    C-AS4001F-10-3 10 18.5 27 21 82 11.3 35 3.5 69.3 61 21 24.5
    C-AS4001F-12-3 12 20.9 36 70.3 62 22
