سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی) تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر بدون میله / سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی)

سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی) سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی)
  • سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی)
  • سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی)
سیلندر بدون میله

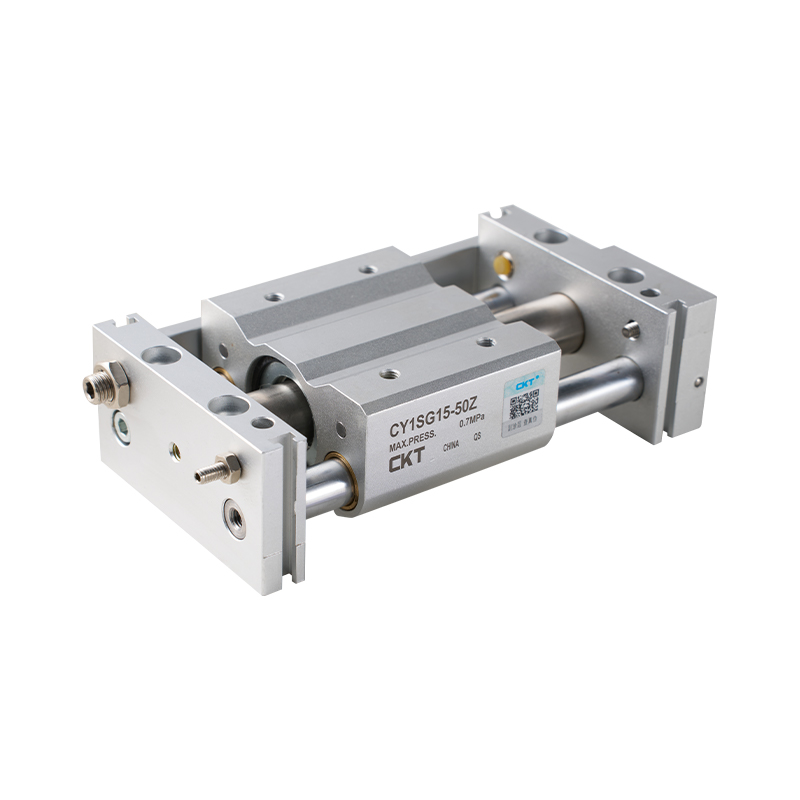

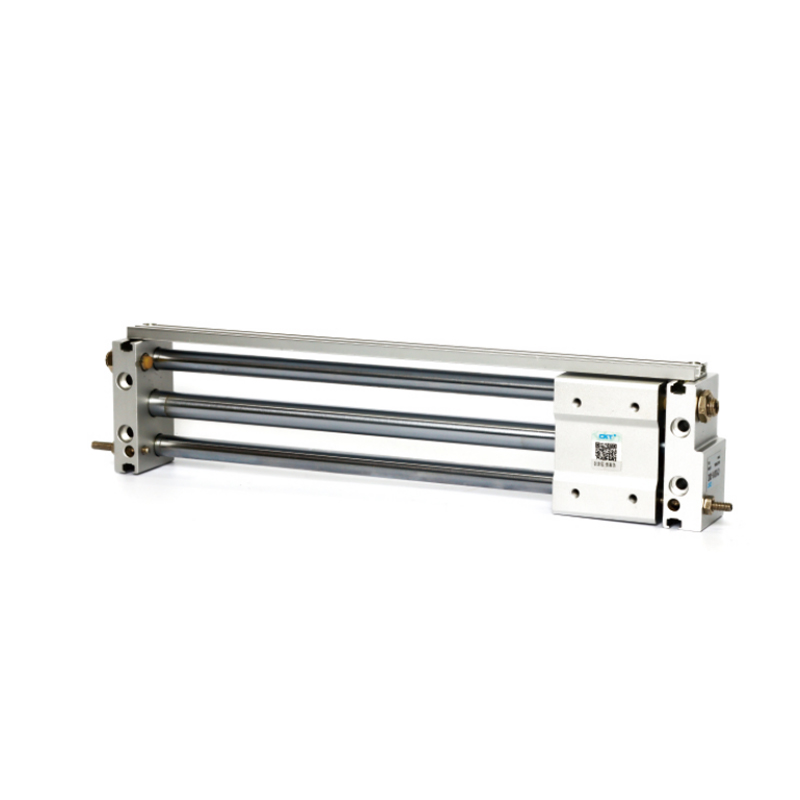

سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی)

سیلندر بدون میله جفت شده مغناطیسی سری CY1S ساختار بلبرینگ لغزشی را اتخاذ می کند و حرکت خطی بار را از طریق انتقال کوپلینگ مغناطیسی غیر تماسی انجام می دهد. برای سناریوهای اتوماسیون با نیازهای بالا برای استفاده از فضا مناسب است. طراحی آن بر پایداری عملکرد اساسی و راحتی نگهداری تمرکز دارد و یک راه حل استاندارد درایو در زمینه صنعتی عمومی است.

ویژگی های اصلی
1. ساختار راهنمای بلبرینگ کشویی
سیستم بلبرینگ کشویی داخلی رابطه بین بار و اصطکاک را متعادل می کند، یک مسیر حرکت رفت و برگشتی صاف را در شرایط کاری عادی فراهم می کند و وابستگی به ریل های راهنمای دقیق را کاهش می دهد.

2. فن آوری روغن کاری طولانی مدت
ساختار نگهدارنده روانکاری ویژه روی سطح داخلی/خارجی بشکه سیلندر یکپارچه شده است، که با آزاد کردن مداوم مواد روانکاری، یک لایه لایه روغن یکنواخت را تشکیل می‌دهد، به طور قابل توجهی ویژگی‌های عملیاتی طولانی‌مدت جفت اصطکاک را بهبود می‌بخشد و چرخه بدون نیاز به تعمیر و نگهداری را گسترش می‌دهد.

3. طراحی جداسازی انتقال کوپلینگ مغناطیسی
با تکیه بر اثر جفت حلقه های مغناطیسی پیستون داخلی و خارجی برای انتقال نیرو، جداسازی فیزیکی حفره محرک و استاتور، جداسازی موثر آلاینده های خارجی از نفوذ به بدنه سیلندر و انطباق با گرد و غبار یا محیط های کندوپاش نور.

4. یکپارچه سازی عملکردی فشرده
ساختار بدون میله فضای نصب محوری را کاهش می دهد و همراه با رابط های استاندارد و تنظیمات جانبی، از نصب چند زاویه ای و ادغام مستقیم اجزای تشخیص موقعیت پشتیبانی می کند و نیازهای استقرار سریع واحدهای اتوماسیون اساسی را برآورده می کند.

این سری از طریق بهینه سازی ساختار پایه به تعادل در نگهداری کم هزینه، سازگاری با محیط و کارایی فضا دست می یابد و برای عملیات طولانی مدت در سناریوهای بار سبک و متوسط ​​مانند انتقال مواد، مرتب سازی و موقعیت یابی مناسب است.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ)
بعدی:مقاله بعدی وجود ندارد
  • مشخصات استاندارد
    قطر سیلندر (میلی متر) 6 10 15 20 25 32 40 50 63
    مایع استفاده شده هوا
    حالت عملیاتی عمل دوگانه
    حداکثر فشار کاری 0.7 مگا پاسکال
    حداقل فشار کاری 0.18 مگا پاسکال
    دمای محیط و سیال -10 تا 60 درجه سانتیگراد (اما نه منجمد)
    سرعت پیستون 50 ~ 400 میلی متر در ثانیه
    *بافرینگ بافرهای لاستیکی در دو انتها
    تحمل ضربه میلی متر 0~250: 10,251~1000: 1.4,1001~: 18
    ** روغن کاری لازم نیست
    قطر اتصال M5×0.8 Rc1/8 Rc1/4
    موقعیت نصب نامحدود
    *بافر هیدرولیک موجود (فقط برای نوع اسلاید CY1S)
    **در صورت نیاز به روغن کاری، از روغن توربین شماره 1 ISOVG32. استفاده کنید

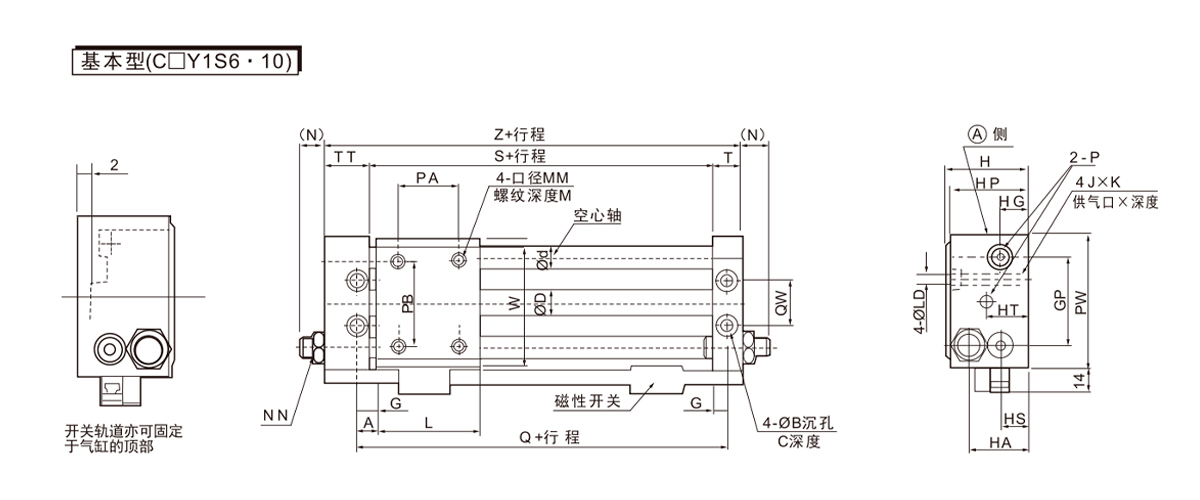

  • مدل محدوده سفر ØD od A ØB C HT G GP H HA HG HP HS T J×K L LD M
    CY1S6
    CDY1S6     		~ 300 7.6 8 6 6.5 3 17 5 32 27 19 8 26 8 10 M4×0.7×6.5 40 3.5 6
    CYS10
    CDY1S10     		~ 300
    12     		10 7.5
    8     		4
    18
    6.5
    40
    34
    25.5
    12
    33
    14     		12.5
    M5×0.8×9.5
    45     		4.3 6
    *مرکز PA همان مرکز L است.
    نکته: کلیدهای مغناطیسی در سمت A نیز قابل نصب هستند.

    مدل MM NN (N) P *PA PB PW QW Q S TT Z W
    CY1S6
    CDY1S6     		M4×0.7 M8×1.0 10 M5×0.8 25 25 50 16 52 42 16 68 46
    CY1S10
    CDY1S10     		M4×0.7 M8×1.0 9.5 M5×0.8 25 38 60 24 60 47 20.5 80 58
    *مرکز PA همان مرکز L است.
    نکته: کلیدهای مغناطیسی در سمت A نیز قابل نصب هستند.

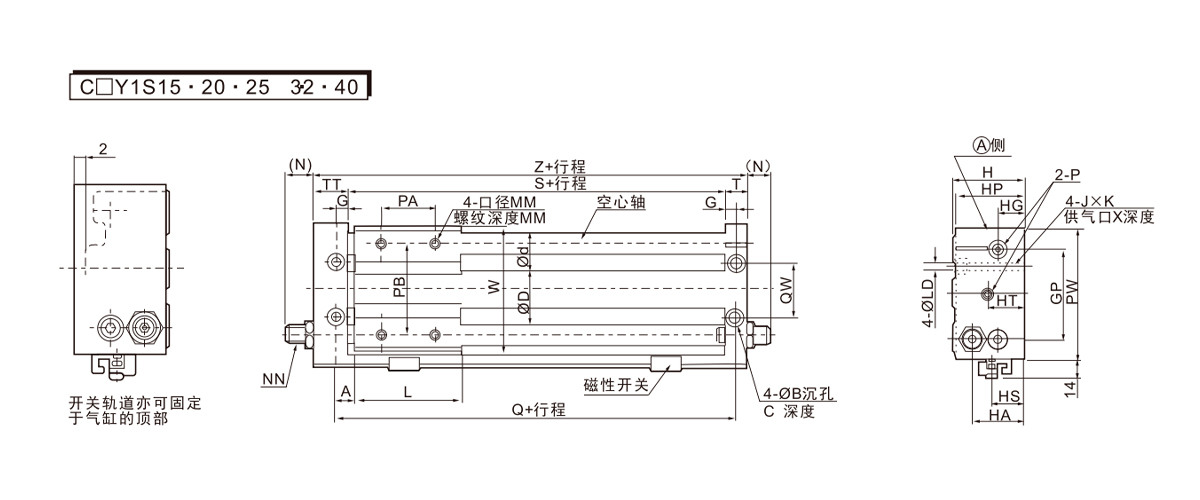

    مدل محدوده سفر ØD od A ØB C HT G GP H HA HG HP HSD T J×K L LD M
    C□Y1S15 ~ 750 16.6 12 7.5 9.5 5 21 6.5 52 40 29 13 39 15 12.5 M6×1.0×9.5 60 5.6 8
    C□Y1S20 ~ 1500 21.6 16 10 9.5 5.2 20 8.5 62 46 36 17 45 25.5 16.5 M6×1.0×9.5 70 5.6 10
    C□Y1S25 ~ 1500 26.4 16 10 11 6.5 20 8.5 70 54 40 20 53 53 16.5 M8×1.25×10 70 7 10
    C□Y1S32 ~ 1500 33.6 20 12.5 14 8 24 9.5 86 66 46 24 64 27 18.5 M10×1.5×15 85 8.7 12
    C□Y1S40 ~ 1500 41.6 25 12.5 14 8 25 10.5 104 76 57 25 74 30 20.5 M10×1.5×15 95 8.7 12
    *مرکز PA همان مرکز L است.
    نکته: کلیدهای مغناطیسی در سمت A نیز قابل نصب هستند.

    مدل MM NN (N) P *PA PB PW QW Q S TT Z W
    C□Y1S15 M5×0.8 M8×1.0 7.5 M5×0.8 30 50 75 30 75 62 22.5 97 72
    C□Y1S20 M6×1.0 M10×1.0 9.5 45665 40 70 90 38 90 73 25.5 115 87
    C□Y1S25 M6×1.0 M14×1.5 11 45665 40 70 100 42 90 73 25.5 115 97
    C□Y1S32 M8×1.25 M20×1.5 11.5 45665 40 75 122 50 110 91 28.5 138 119
    C□Y1S40 M8×1.25 M20×1.5 10.5 45665 65 105 145 64 120 99 35.5 155 142
    *مرکز PA همان مرکز L است.
    نکته: کلیدهای مغناطیسی در سمت A نیز قابل نصب هستند.
