سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ) تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر بدون میله / سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ)

سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ) سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ)
  • سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ)
  • سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ)
سیلندر بدون میله

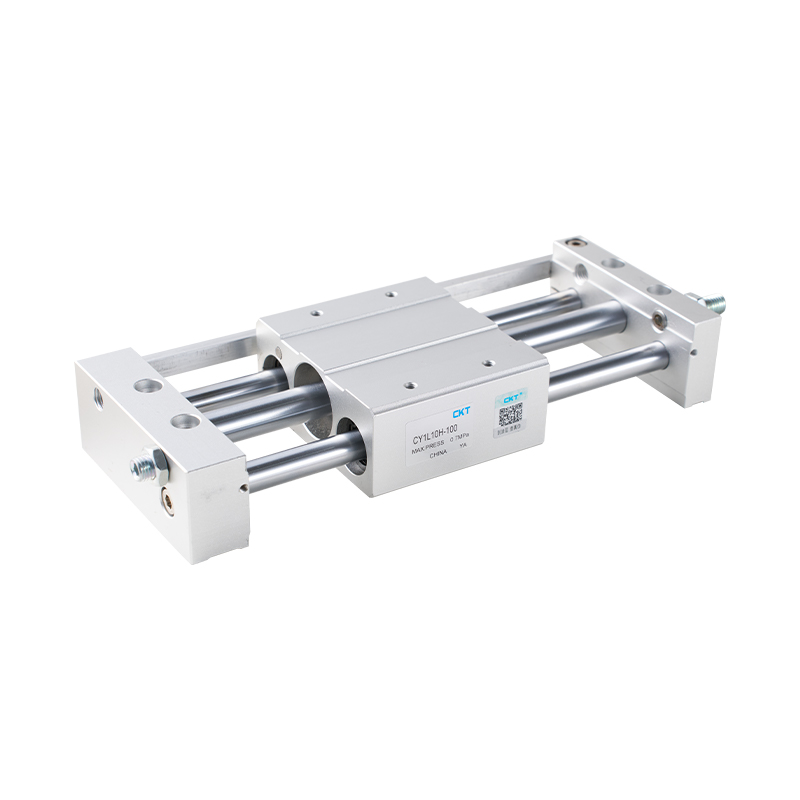

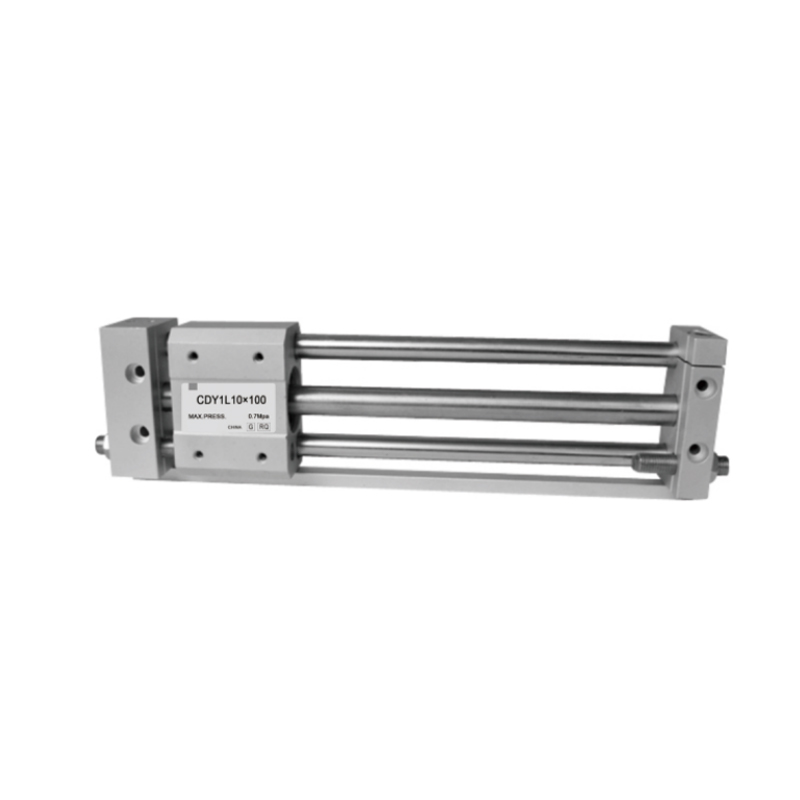

سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ)

سیلندر بدون میله جفت شده مغناطیسی سری CY1L (نوع بلبرینگ) یک عنصر محرک خطی صرفه جویی در فضا است که از اصل کوپلینگ مغناطیسی برای دستیابی به انتقال توان بدون تماس بین پیستون و لغزنده خارجی استفاده می کند.

• حالت نیروی محرکه اصلی: هسته در اتصال و اتصال بین پیستون داخلی و لغزنده بار خارجی از طریق میدان مغناطیسی قرار دارد. هنگامی که پیستون داخل سیلندر تحت تأثیر فشار هوا حرکت می کند، لغزنده خارج از سیلندر را می توان برای دستیابی به حرکت خطی همزمان از طریق عمل یک میدان مغناطیسی قوی بدون نفوذ فیزیکی به سیلندر هدایت کرد.

• صرفه جویی فوق العاده در فضا: از آنجایی که ساختار میله پیستون سیلندر سنتی حذف شده است، طول نصب این سری از سیلندرها به طور قابل توجهی با همان ضربه کوتاه می شود، که به ویژه برای موقعیت های اتوماسیون با فضای نصب محدود یا نیاز به یک حرکت طولانی و چیدمان فشرده مناسب است.

• مزیت آب بندی داخلی: روش انتقال قدرت کوپلینگ مغناطیسی باعث می‌شود که میله پیستون به خارج از بدنه سیلندر امتداد نداشته باشد و اساساً خطر نشتی در مهر و موم دینامیکی میله پیستون سیلندر میله سنتی را از بین می‌برد و قابلیت اطمینان آب بندی داخل سیلندر را بهبود می‌بخشد.

• ویژگی های بار قابل تطبیق: طراحی نوع بلبرینگ به این معنی است که لغزنده خارجی آن یک ساختار راهنمای بلبرینگ بهینه شده را اتخاذ می کند. این پیکربندی برای ارائه یک مسیر حرکت بار صاف و کم اصطکاک، افزایش توانایی مقاومت در برابر گشتاور جانبی، بهبود پایداری و دقت هدایت لغزنده در حین حرکت و توانمندسازی آن برای انطباق بهتر با الزامات کاربردی تحت شرایط بار مختلف طراحی شده است.

• جهانی بودن برنامه: این سری از سیلندرها با صرفه جویی در فضا، عدم خطر نشتی و سازگاری با بار خوب، به طور گسترده در ایستگاه های مختلفی که نیاز به حرکت رفت و برگشتی خطی در خطوط تولید خودکار دارند، به ویژه در حمل مواد، انتقال و موقعیت یابی با ضربات طولانی و فضای نصب فشرده استفاده می شود.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر بدون میله جفت مغناطیسی سری CY3B/CY3R نوع پایه/نوع نصب مستقیم
بعدی:سیلندر بدون میله جفت شده مغناطیسی سری CY1S (نوع بلبرینگ کشویی)
  • مشخصات استاندارد
    قطر سیلندر (میلی متر) 6 10 15 20 25 32 40
    مایع استفاده شده هوا
    نوع فعال سازی عمل دوگانه
    حداکثر فشار کاری 0.7 مگا پاسکال
    حداقل فشار کاری 0.18 مگا پاسکال
    دمای محیط و سیال -10 تا 60 ℃ (اما یخ زده نیست)
    سرعت پیستون 50 ~ 1000 میلی متر در ثانیه
    بافر کردن بافر لاستیکی / بافر هیدرولیک در هر دو انتها (اختیاری)
    تحمل ضربه میلی متر 0~250: 1    251~1000: 1.4 1001~:01.8
    *روغن کاری لازم نیست
    قطر اتصال Rc M8×0.8 45665 45661
    موقعیت نصب نامحدود
    *در صورت نیاز به روغن کاری، لطفاً از روغن توربین شماره 1 ISOVG32 استفاده کنید.

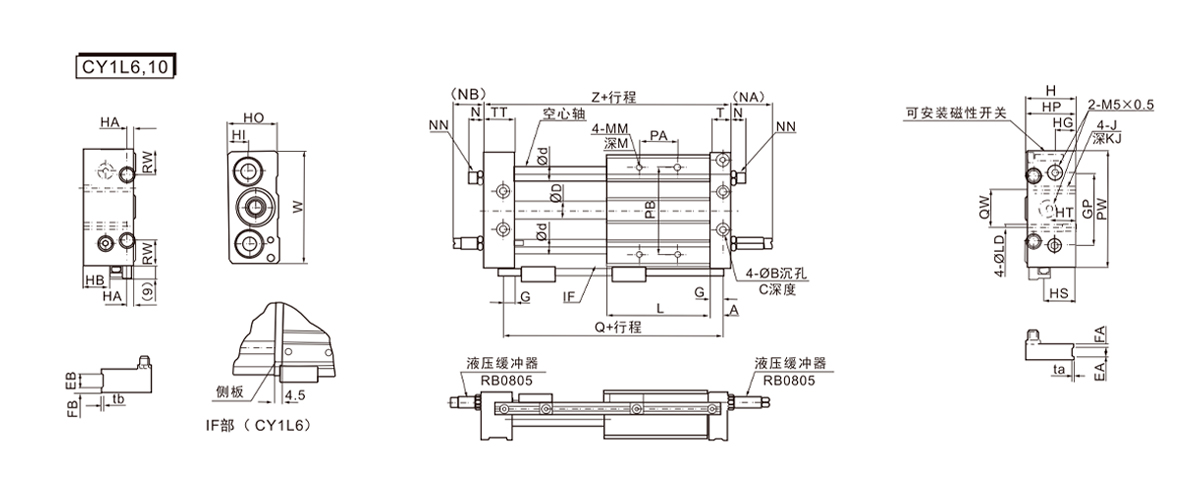

  • مدل برنامه سفر A B C D d EA EB EA FB G GP H HA HB HG سلام HO HP HS HT
    CY1L6 ~ 300 7 6.5 3 7.6 8 - - - - 6 36 27 6 10 11 9 25 26 14 16
    CY1L10 ~ 500 8.5 8 4 12 10 6 12 3 5 7.5 50 34 6 17.5 14.5 13.5 33 33 21.5 18
    *مرکز PA همان مرکز L است.

    مدل J JK L LD M MM N (NA) (NB) NN *PA PB PW Q QW RW T TT تا tb W Z
    CY1L6 M4×0.7 6.5 40 3.5 6 M4×0.7 10 30 24 M8×1.0 24 40 60 54 20 12 10 16 - - 56 68
    CY1L10 M5×0.8 9.5 68 4.3 8 M4×0.7 9.5 27 19 M8×1.0 30 60 80 85 26 17.5 12.5 20.5 0.5 1 77 103
    *مرکز PA همان مرکز L است.

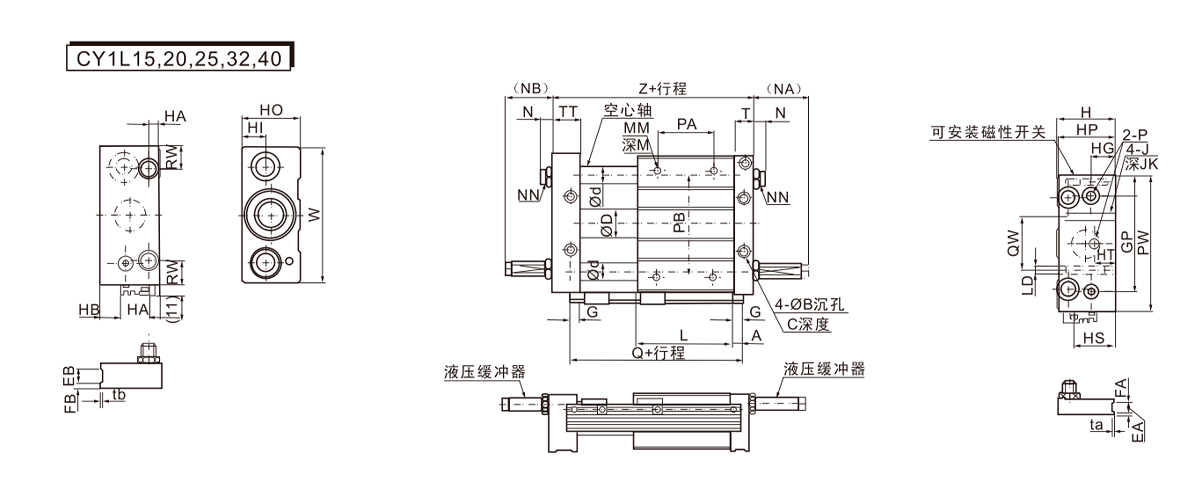

    مدل برنامه سفر A B C D d EA EB FA FB G GP H HA HB HG سلام HO HO HS HT J JK L LD
    CY1L15 ~ 750 7.5 9.5 5 16.6 12 6 13 3 6 6.5 65 40 6.5 4 16 14 38 39 25 16 M6×1.0 9.5 75 5.6
    CY1L20 ~ 1500 9.5 9.5 5.2 21.6 16 - - - - 8.5 80 46 9 10 18 16 44 45 31 20 M6×1.0 10 86 5.6
    CY1L25 ~ 1500 9.5 11 6.5 26.4 16 8 14 4 7 8.5 90 54 9 18 23 21 52 53 39 20 M8×1.25 10 86 7
    CY1L32 ~ 1500 10.5 14 8 33.6 20 8 16 5 7 9.5 110 66 12 26.5 26.5 24.5 64 64 47.5 25 M10×1.5 15 100 9.2
    CY1L40 ~ 1500 11.5 14 8 41.6 25 10 20 5 10 10.5 130 78 12 35 30.5 28.5 76 74 56 30 M10×1.5 15 136 9.2
    *مرکز PA همان مرکز L است.

    مدل M MM (N) (NA) (NB) NN P *PA PB PW Q QW RW T تا tb TT W Z بافر هیدرولیک
    CY1L15 8 M5×0.8 7.5 27 17 M8×1.0 M5×0.8 45 70 95 90 30 15 12.5 0.5 1 22.5 92 112 RB0805
    CY1L20 10 M6×1.0 10 29 20 M10×1.0 Rc(PT)'₈ 50 90 120 105 40 28 16.5 - - 25.5 117 130 RB1006
    CY1L25 10 M6×1.0 11 49 40 M14×1.5 Rc(PT)'₈ 60 100 130 105 50 22 16.5 0.5 1 25.5 127 130 RB1411
    CY1L32 12 M8×1.25 11.5 52 42 M20×1.5 Rc(PT)'₈ 70 120 160 121 60 33 18.5 0.5 1 28.5 157 149 RB2015
    CY1L40 12 M8×1.25 10.5 51 36 M20×1.5 Rc(PT)'/₄ 90 140 190 159 84 35 20.5 1 1 35.5 187 194 RB2015
    *مرکز PA همان مرکز L است.
