فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50) تامینکنندگان

صفحه اصلی / محصولات / اجزای خلاء / فنجان مکش خلاء / فنجان مکش خلاء سری ZP با حلقه قفل، آداپتور و براکت بافر / فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50)

فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50) فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50)
  • فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50)
  • فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50)
فنجان مکش خلاء سری ZP با حلقه قفل، آداپتور و براکت بافر

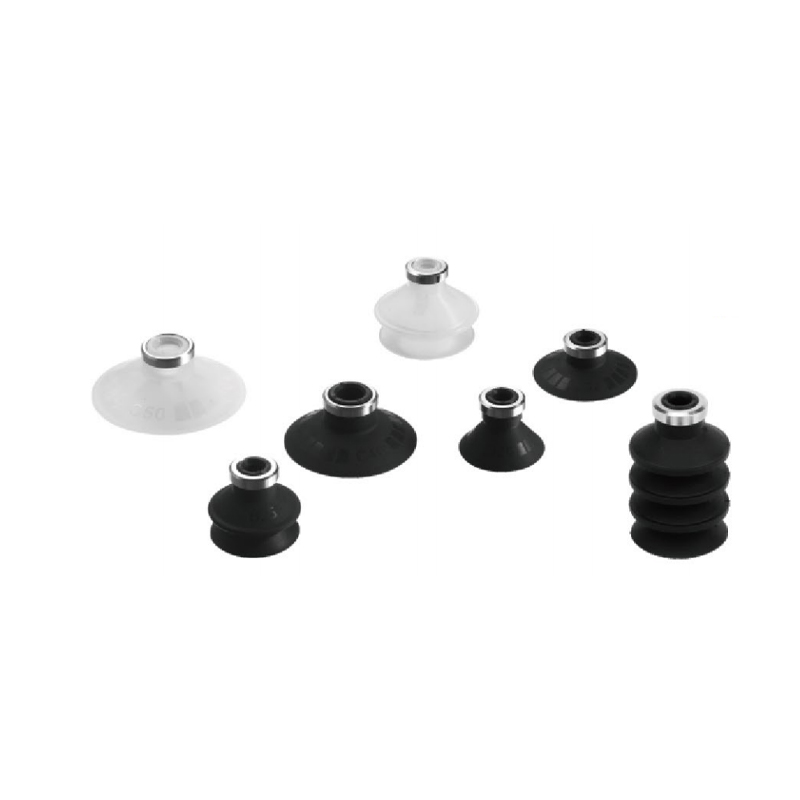

فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50)

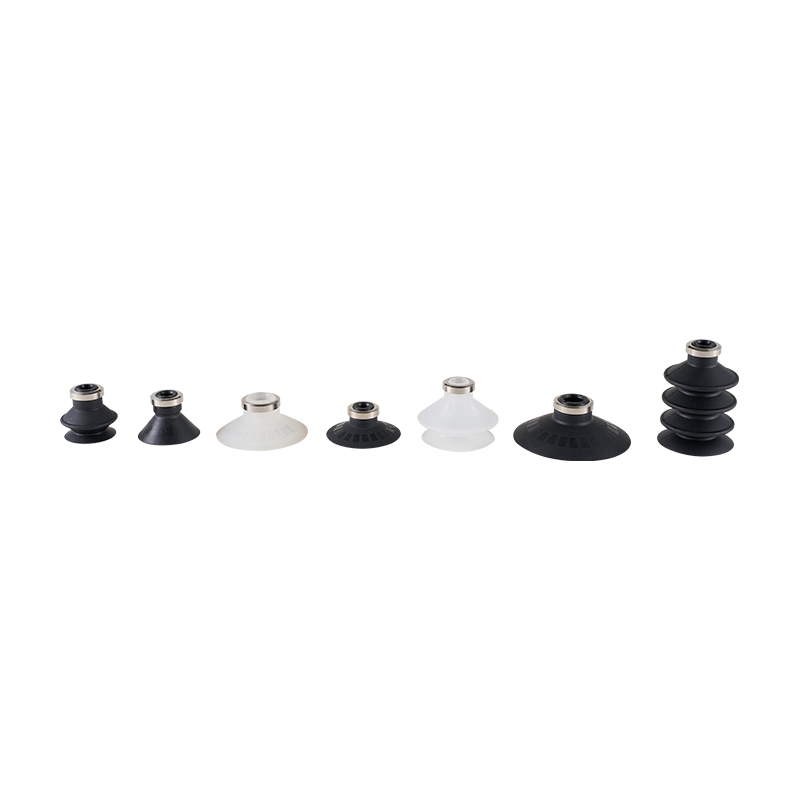

فنجان مکش خلاء سری ZP با حلقه قفل (Ø9~Ø50) یک جزء اصلی است که برای بهبود پایداری گرفتن خلاء طراحی شده است. ساختار حلقه قفل حلقوی منحصر به فرد آن می تواند به طور موثری آزادی قطعه کار را در طول فرآیند جذب محدود کند، و حفاظت جذب قابل اعتمادی را برای سناریوهای مختلف جابجایی خودکار و موقعیت یابی دقیق فراهم می کند.

ویژگی های اصلی:

مکانیسم جذب قفل کننده: طراحی منحصر به فرد حلقه قفل حلقوی یک محدودیت فیزیکی در حالت کار ایجاد می کند، به طور قابل توجهی انحراف یا تمایل چرخش قطعه کار را هنگامی که تحت فشار قرار می گیرد سرکوب می کند و ثبات جهتی فرآیند گرفتن را بهبود می بخشد.

قابلیت اطمینان جذب افزایش یافته: ساختار حلقه قفل با فشار منفی خلاء همکاری می کند تا یک مکانیسم حفاظتی مضاعف ایجاد کند، به طور موثر در برابر اختلالات خارجی (مانند شتاب، لرزش، و برخوردهای جزئی) مقاومت می کند و خطر بالقوه جدا شدن تصادفی را کاهش می دهد.

تماس و آب بندی انعطاف پذیر: بدنه مکنده معمولاً از مواد الاستیک خاصی ساخته می شود تا از تناسب تطبیقی با سطح قطعه کار اطمینان حاصل کند، یک آب بند خلاء مؤثر ایجاد کند و با نوسانات جزئی سطح سازگار شود.

بهینه شده برای اجسام نازک/کوچک: این سری از محدوده اندازه (Ø9~Ø50) به ویژه برای گرفتن مواد صفحه نازک، قطعات دقیق کوچک یا قطعات کار سبک وزن با سطوح صاف مناسب است. ساختار حلقه قفل به ویژه برای چنین قطعات کاری که به راحتی جابجا می شوند یا تحت تأثیر جریان هوا قرار می گیرند بسیار مهم است.

جهانی بودن برنامه مهندسی: این به طور گسترده در سناریوهایی که نیاز به تثبیت جهت یا جابجایی ضد چرخش دارند، معمولاً در مونتاژ قطعات الکترونیکی، مرتب‌سازی قطعات قالب‌گیری تزریقی کوچک، انتقال مواد ورق نازک (فلز/غیر فلز)، اتوماسیون بسته‌بندی و سایر پیوندهای فرآیند استفاده می‌شود.

مشخصات نیازهای مشترک را پوشش می دهد: محدوده قطر ارائه شده استانداردهای رایج اندازه گرفتن قطعه کار با اندازه کوچک تا متوسط را در زمینه اتوماسیون پوشش می دهد که برای انتخاب مهندسی و تطبیق مناسب است.

ایمیل: manager@cktworld.com
دانلود
قبلی:فنجان مکش خلاء سری ZP با حلقه محکم، آداپتور و براکت بافر (Ø9~Ø50)
بعدی:مقاله بعدی وجود ندارد

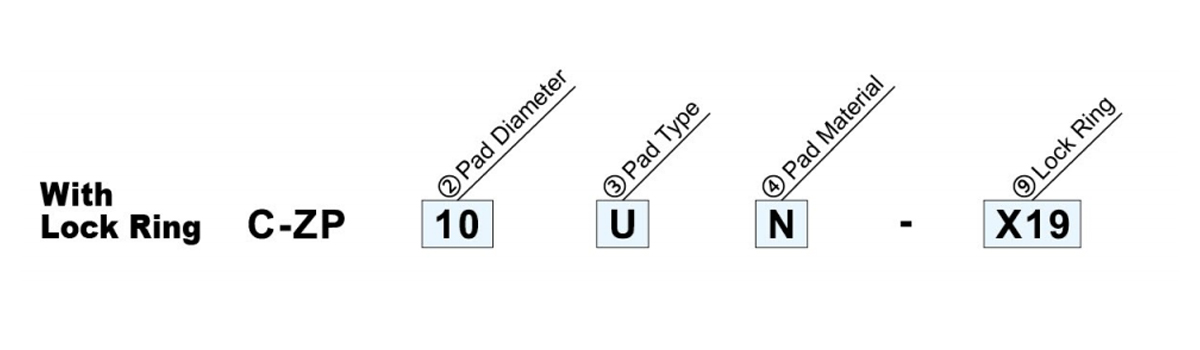

  • ②Pad dia. (mm)/③نوع پد☆ E* اف* G* ④مواد     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S لاستیک سیلیکونی
    U نوع مسطح - ● ● - ● ● ● - ● ● ● *برای مطالب به صفحه 4 مراجعه کنید.
    C نوع مسطح With Ribs - ● ● - ● ● ● - ● ● ●
    D عمیق - ● - - ● - ● - - ● - ⑨مواد
    B 2-stage bellows - ● ● - ● ● ● - ● ● ● صفر با حلقه قفل
    J دم‌های 34 مرحله‌ای ● - - ● ● - ● ● - - - X19 بدون حلقه قفل
    ●همین حروف اولیه نشان می دهد که حلقه قفل و آداپتور قابل تعویض هستند.

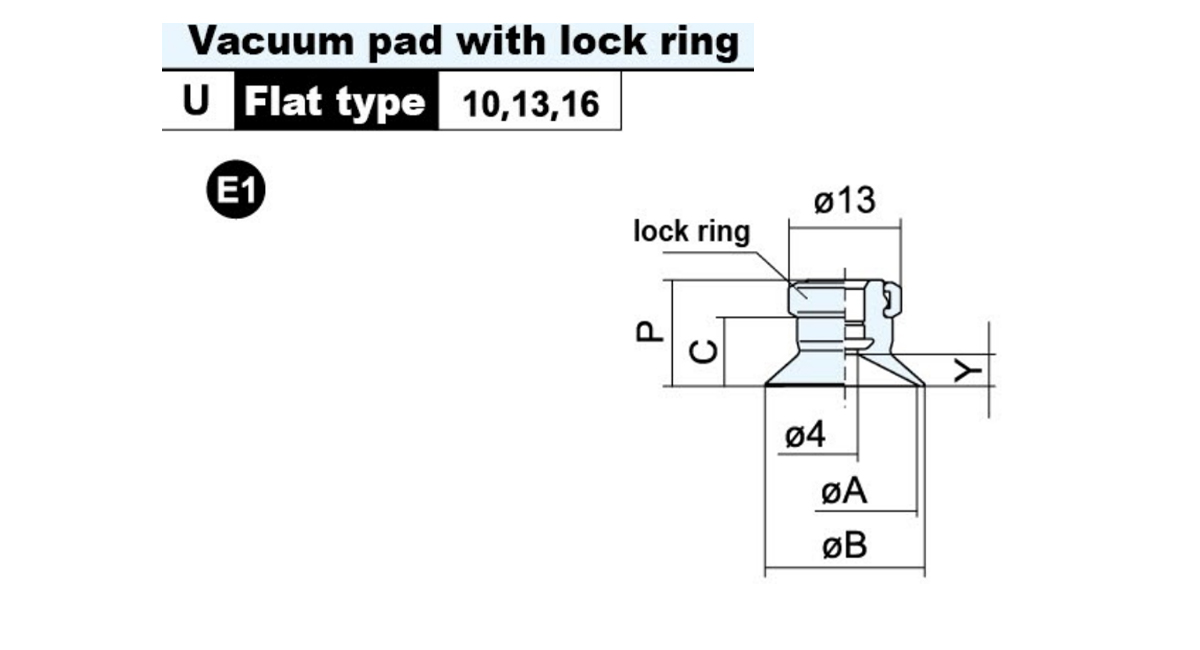

  • مدل ØA ØB C P Y وزن (گرم)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    مدل ØA ØB C P Y وزن (گرم)

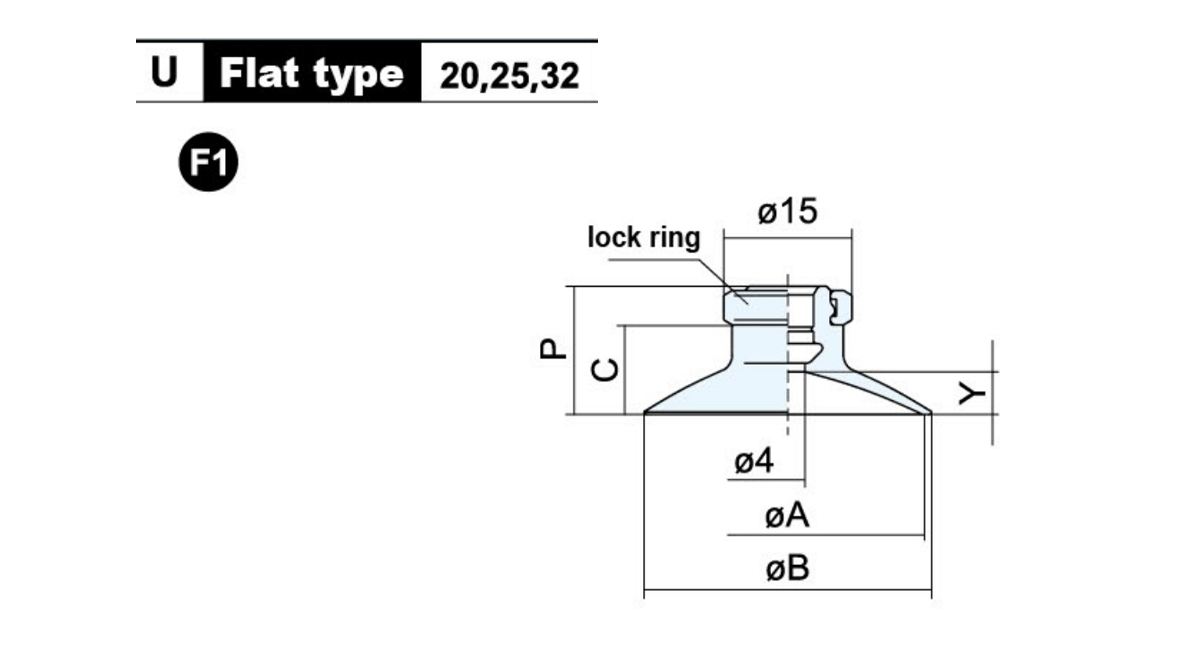

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

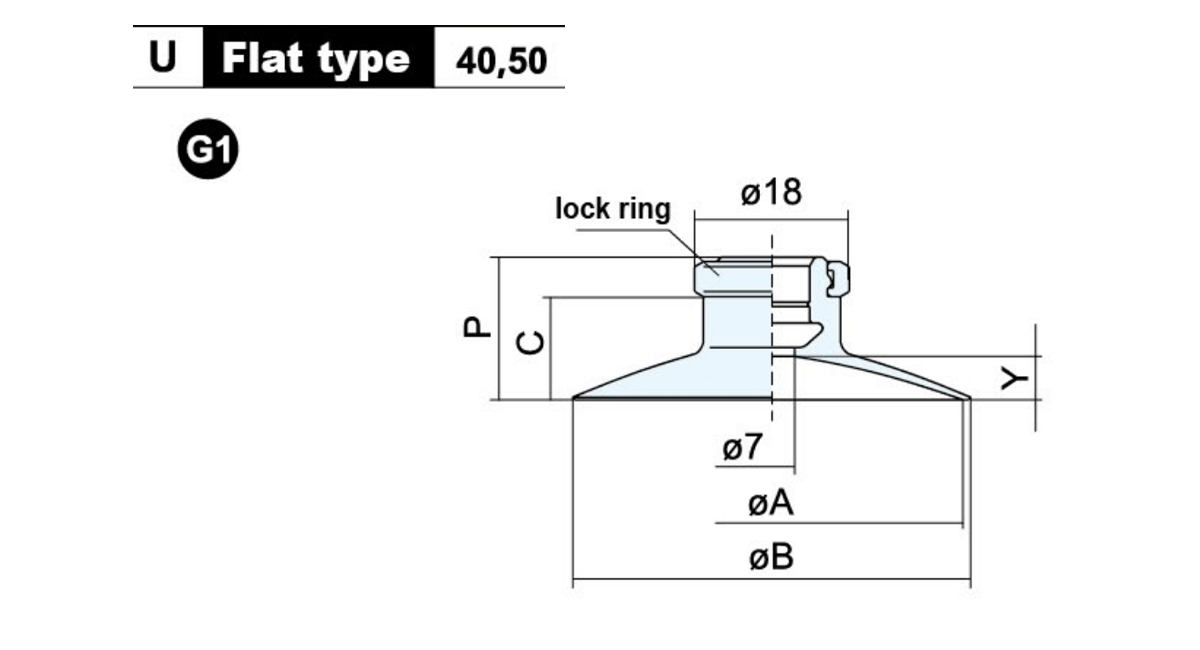

    مدل ØA ØB C P Y وزن (گرم)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

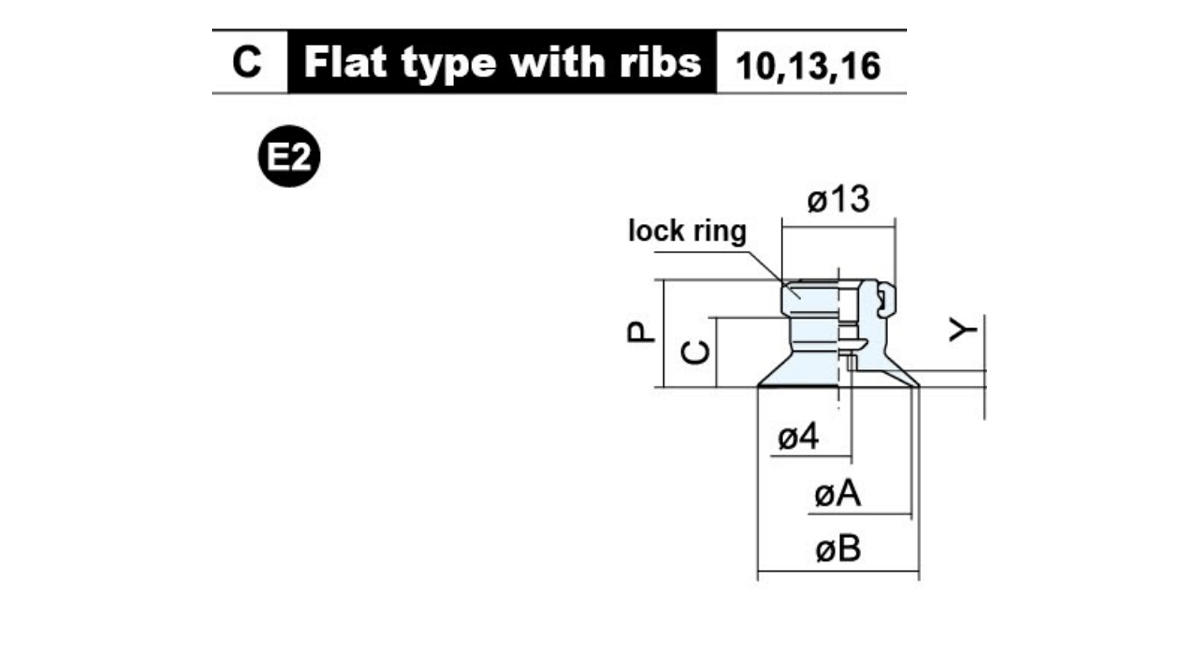

    مدل ØA ØB C P Y وزن (گرم)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

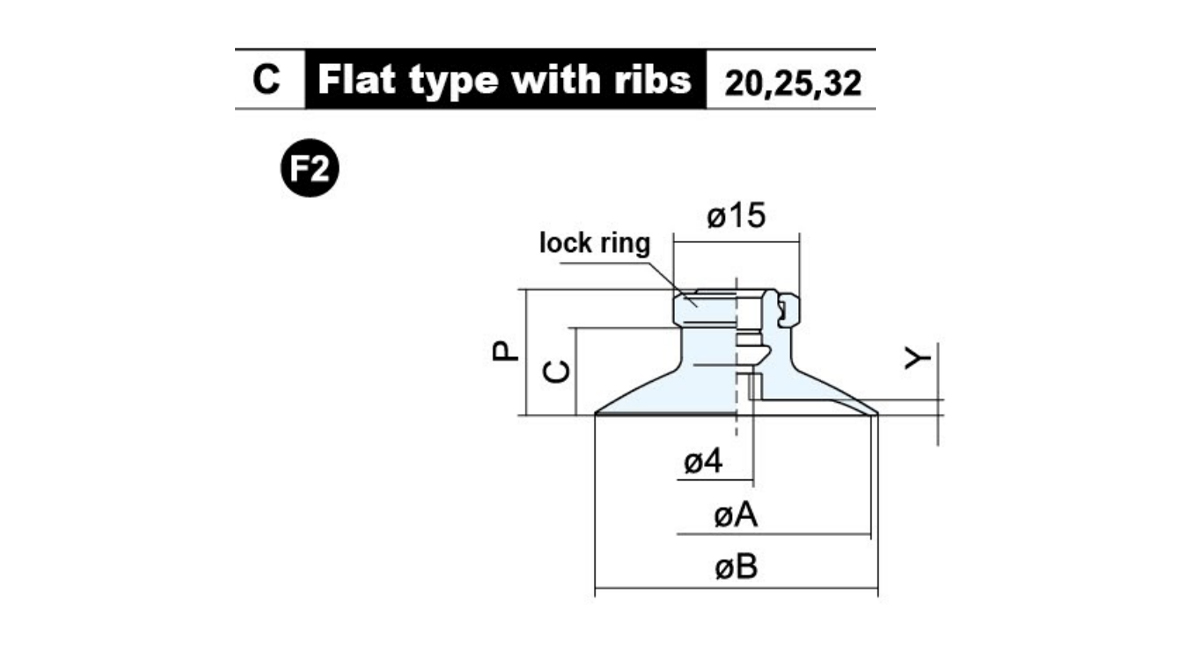

    مدل ØA ØB C P Y وزن (گرم)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

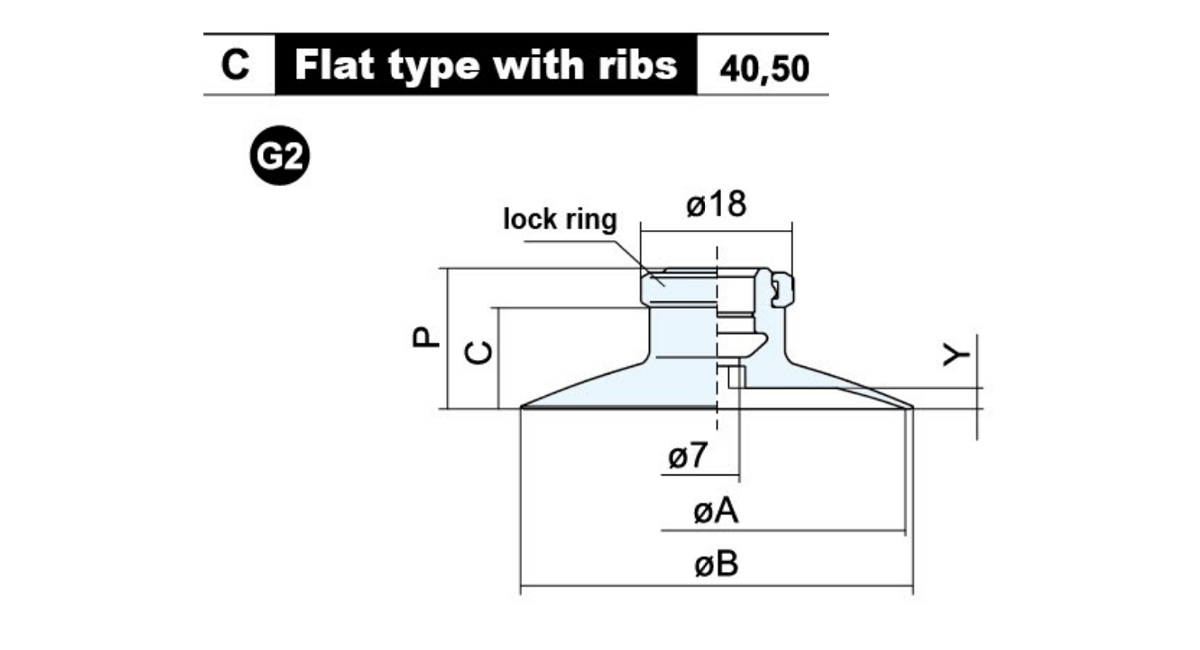

    مدل ØA ØB C P Y وزن (گرم)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

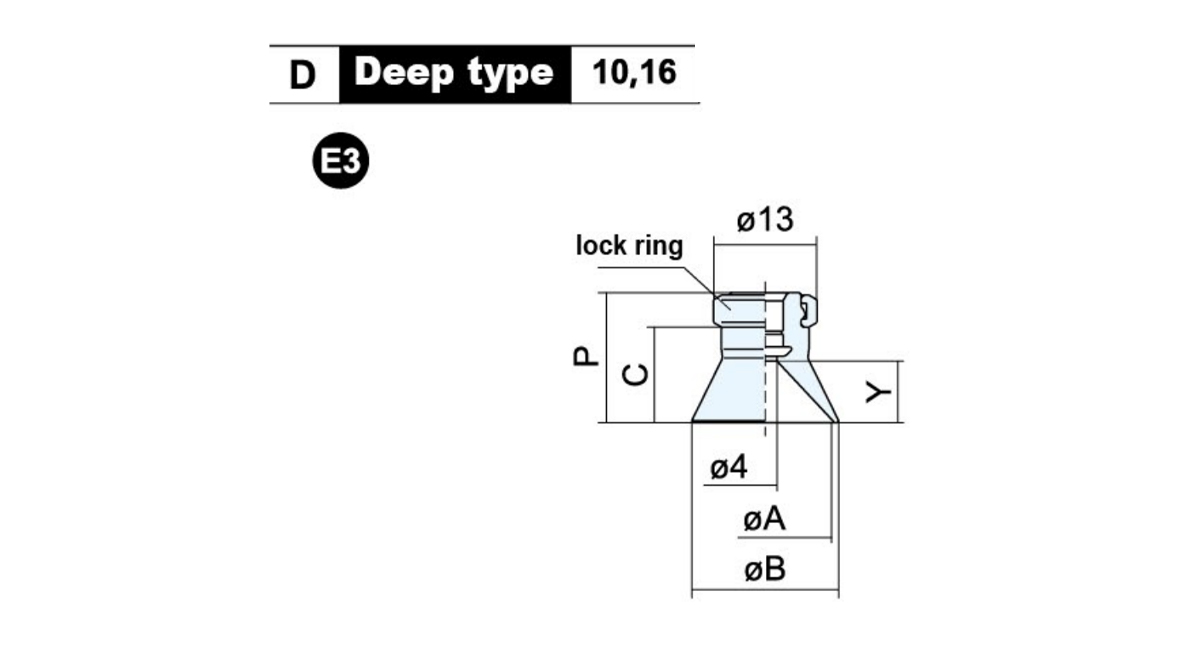

    مدل ØA ØB C P Y وزن (گرم)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

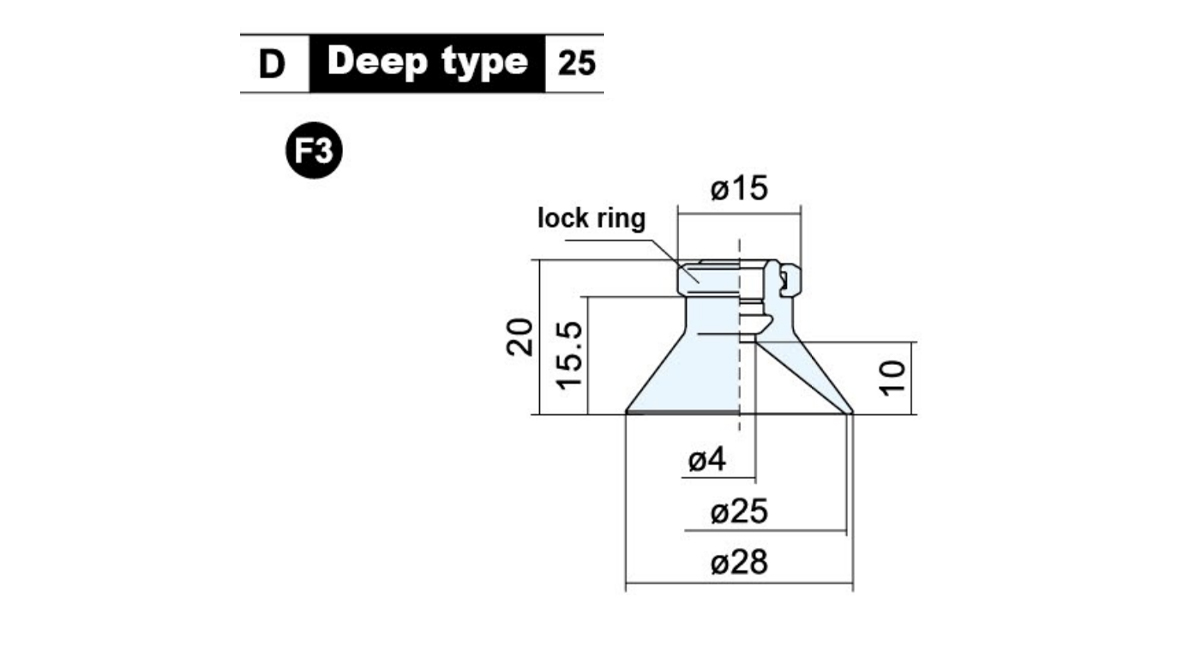

    مدل وزن (گرم)
    C-ZP25D□ 4.9

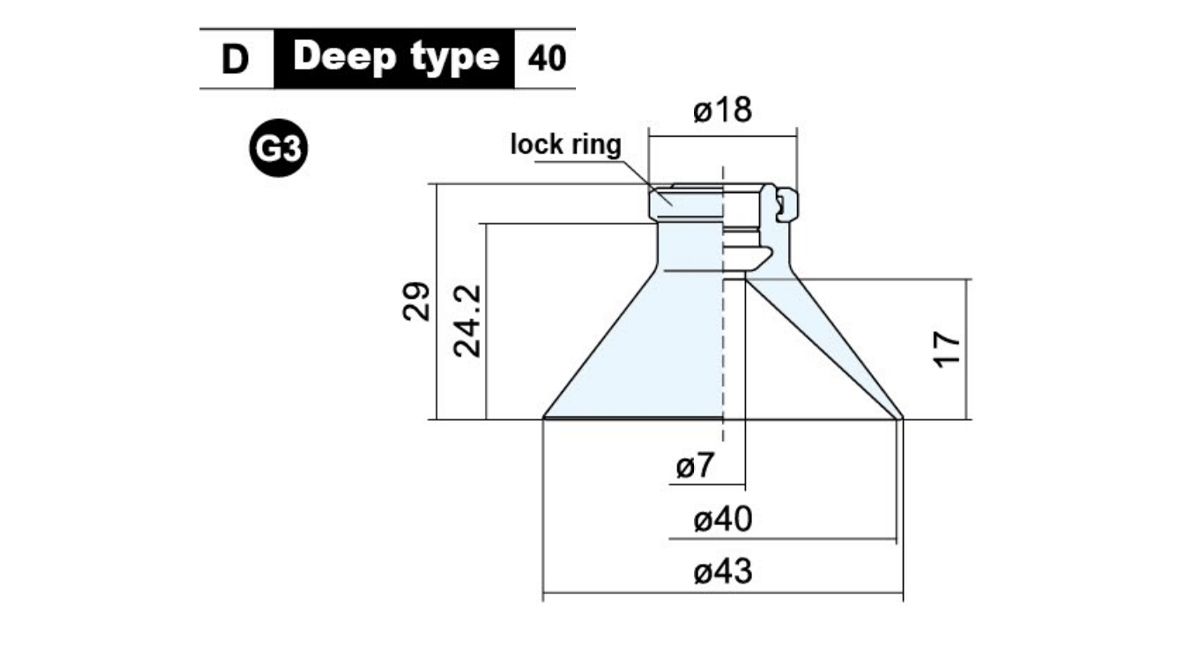

    مدل وزن (گرم)
    C-ZP40D□ 9.3

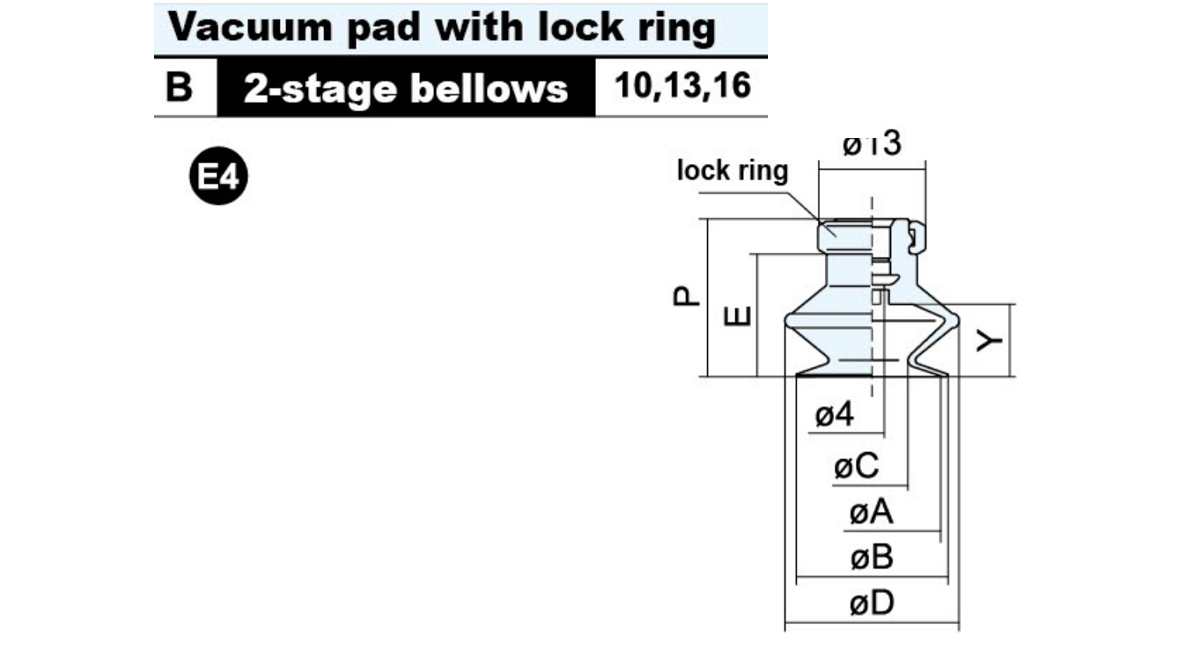

    مدل ØA ØB ØC ØD E P Y وزن (گرم)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

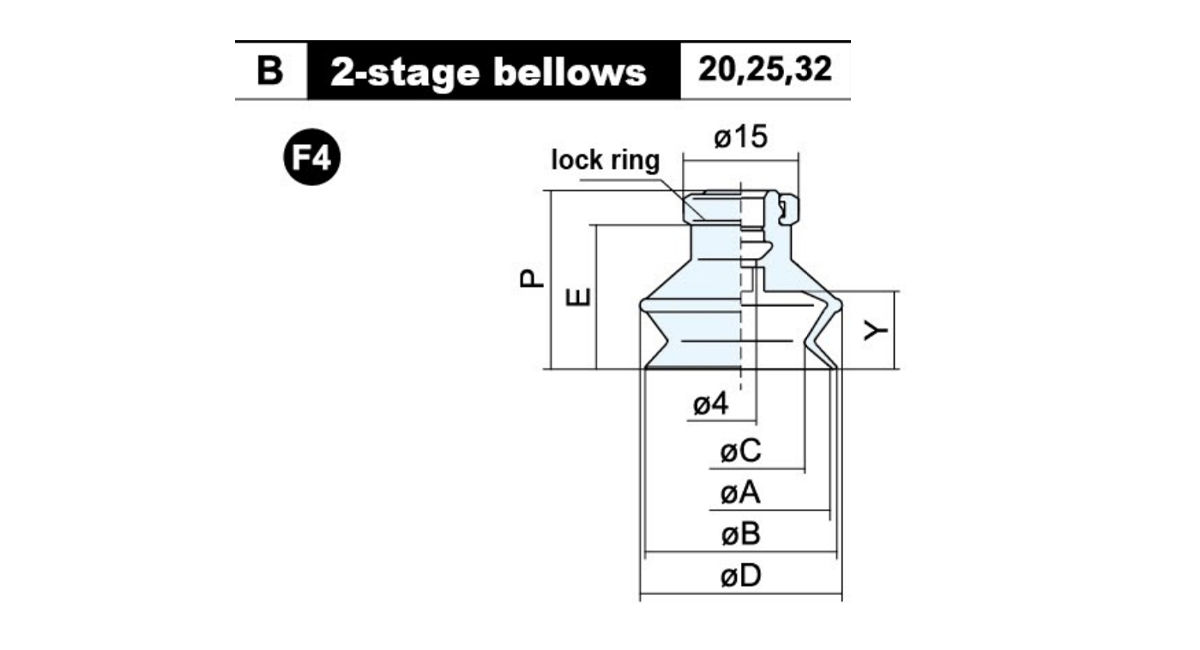

    مدل ØA ØB ØC ØD E P Y وزن (گرم)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

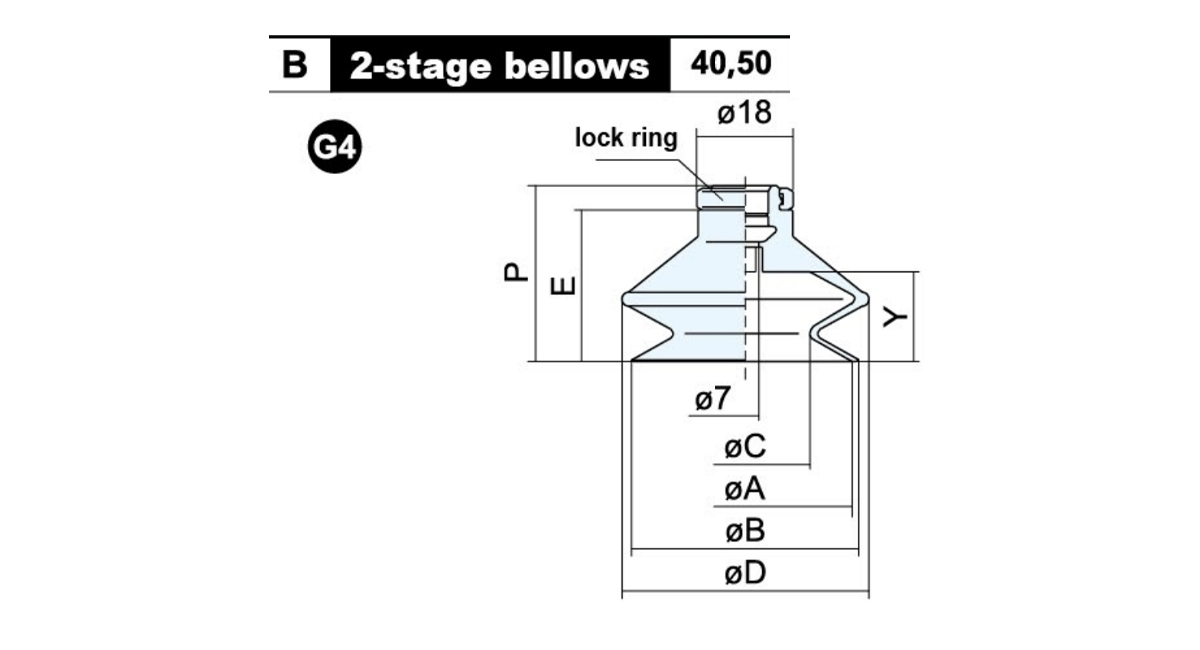

    مدل ØA ØB ØC ØD E P Y وزن (گرم)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

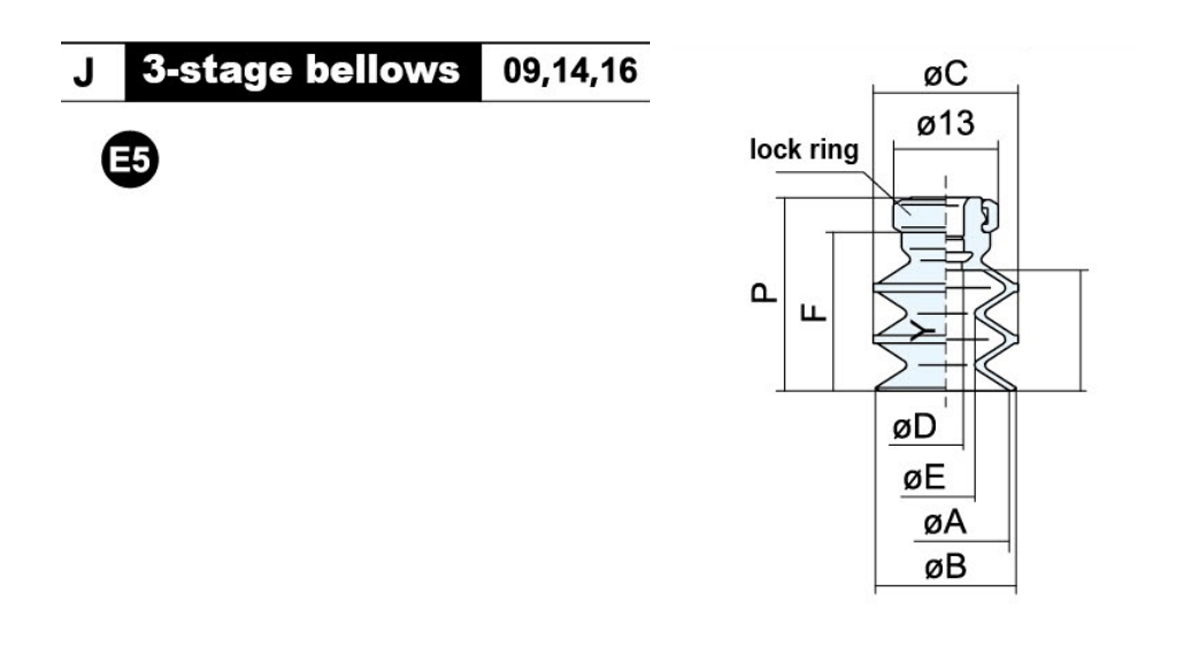

    مدل ØA ØB ØC ØD ØE F P Y وزن (گرم)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

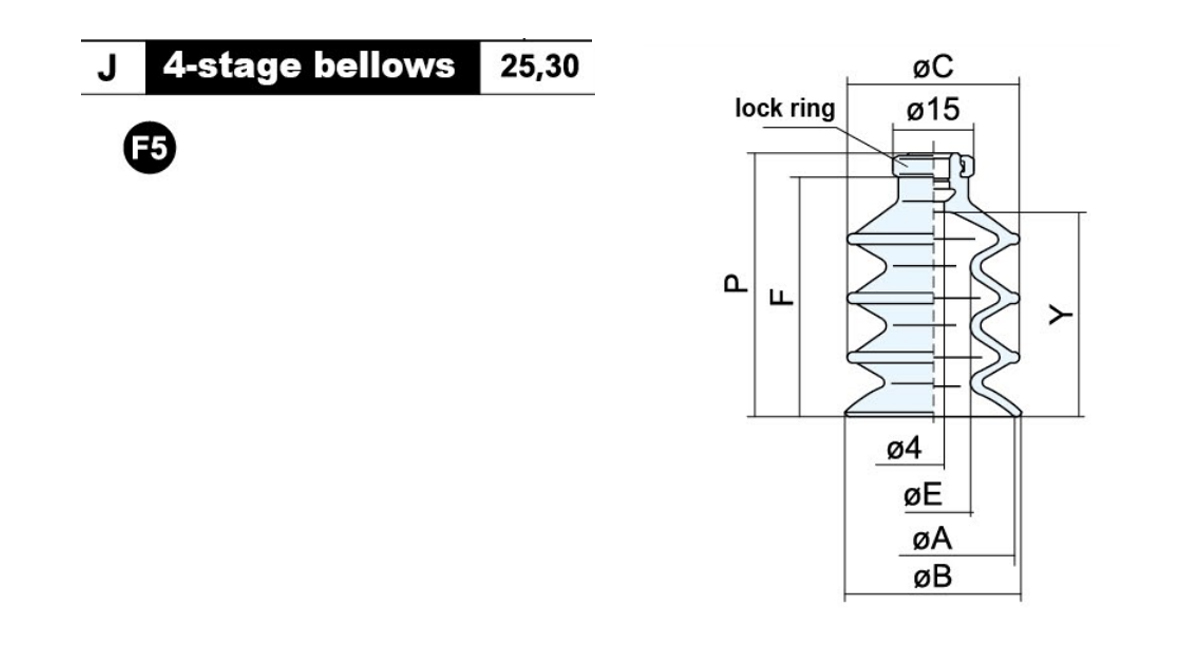

    مدل ØA ØB ØC ØE F P Y وزن (گرم)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

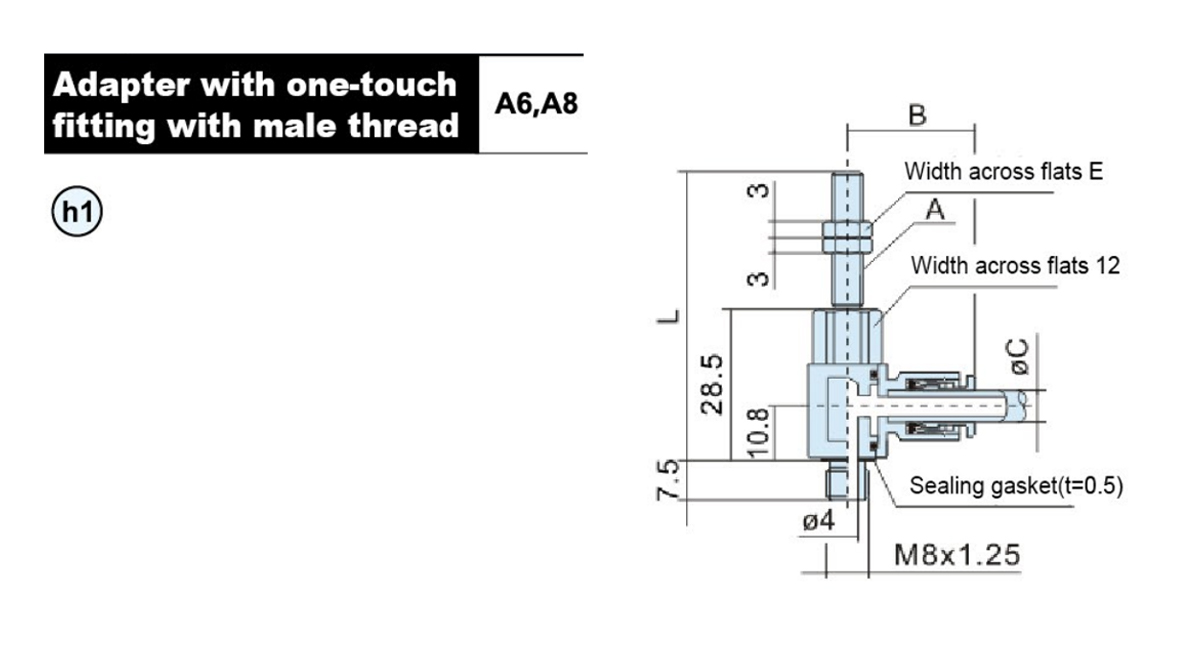

    مدل A B ØC E L وزن (گرم)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

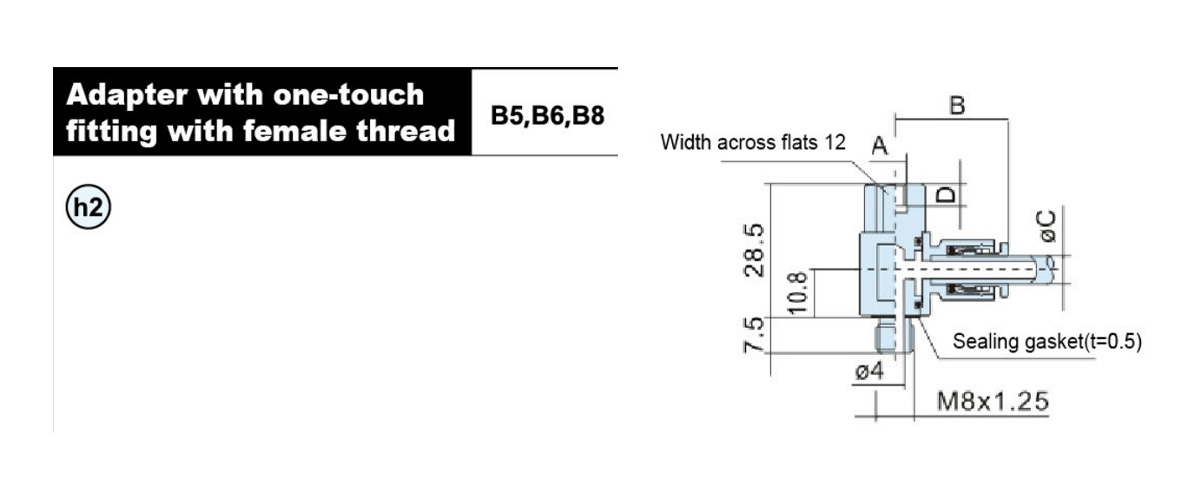

    مدل A B ØC D وزن (گرم)
    ZPRL-04-B5 M5×0.8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1.25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

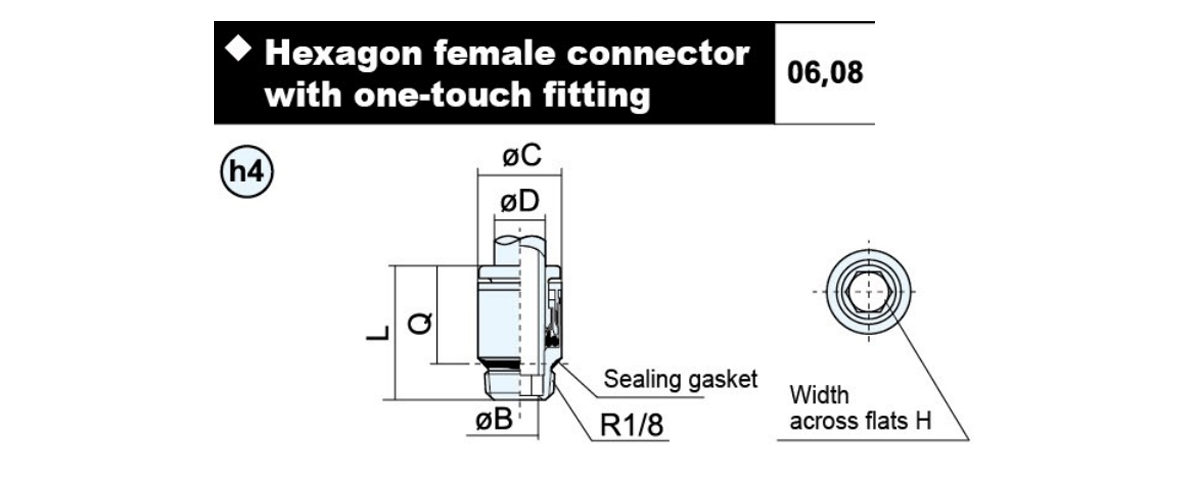

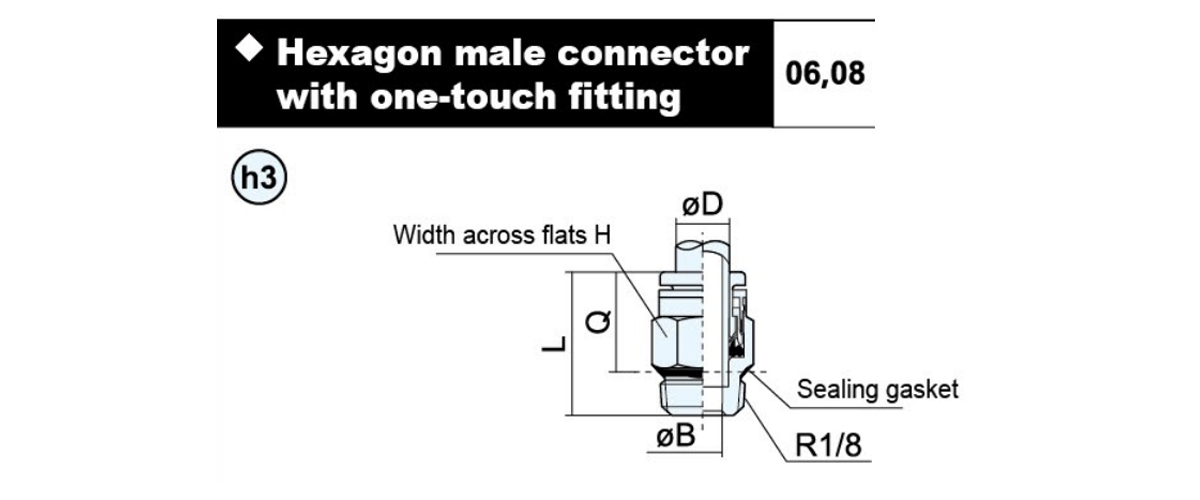

    ØD مدل ØB H L Q وزن (گرم)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

    ØD مدل ØB C H L Q وزن (گرم)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

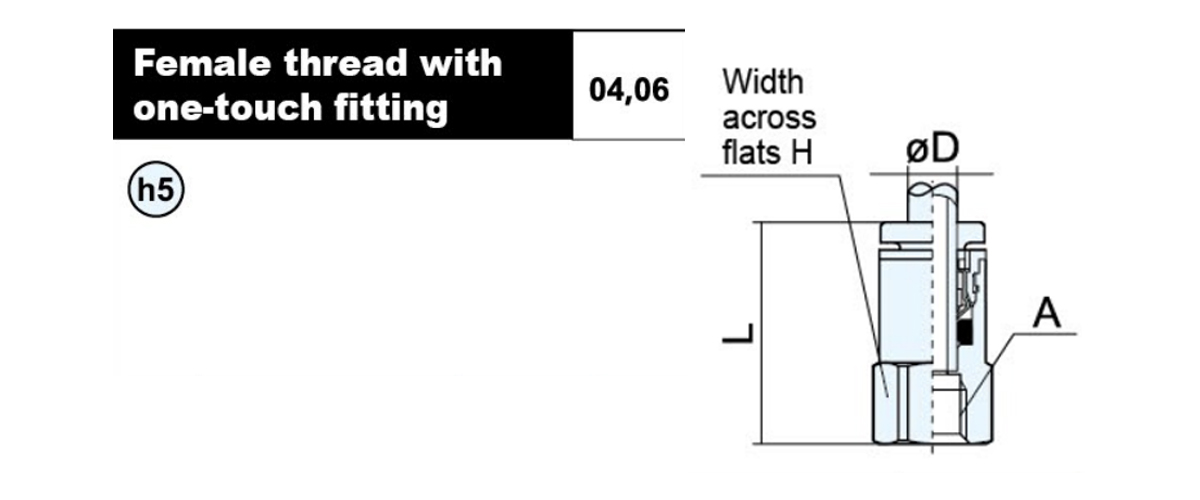

    ØD مدل A H L وزن (گرم)
    4 KJF04-M5-B M5×0.8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0.8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

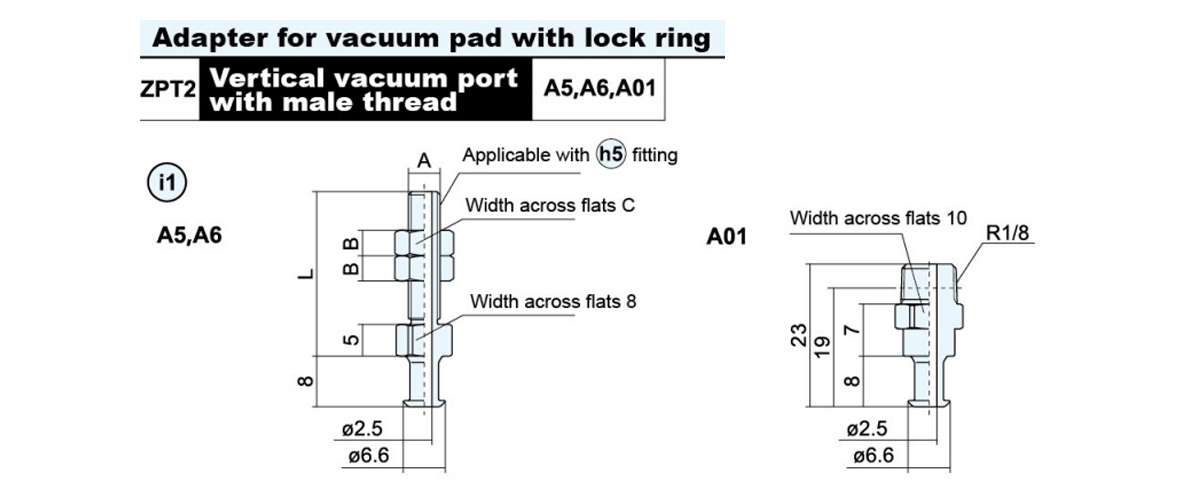

    مدل آداپتور A B C L وزن (گرم) پد قابل اجرا
    ZPT2-A5 M5×0.8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

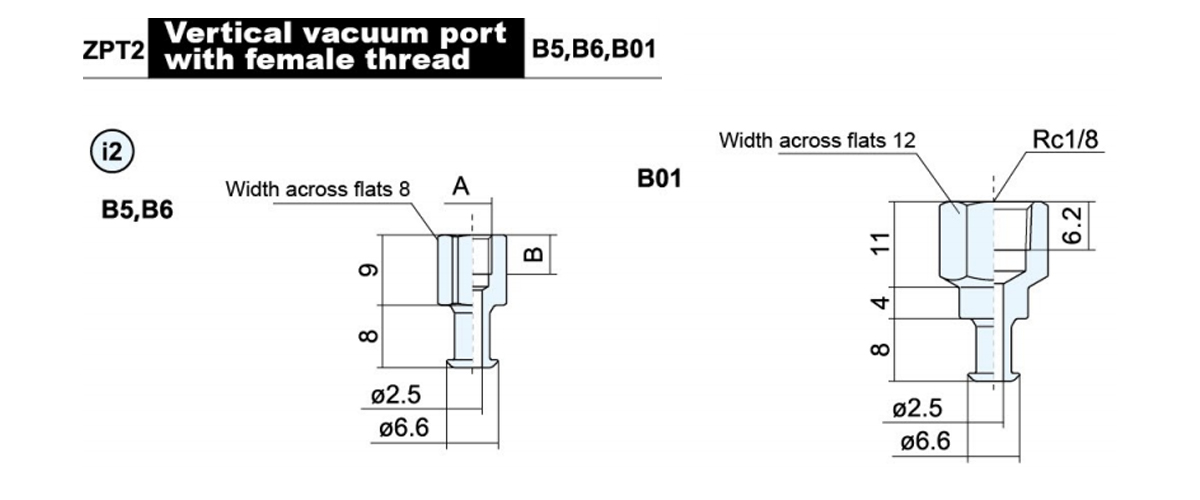

    مدل آداپتور A B وزن (گرم) پد قابل اجرا
    ZPT2-B5 M5×0.8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

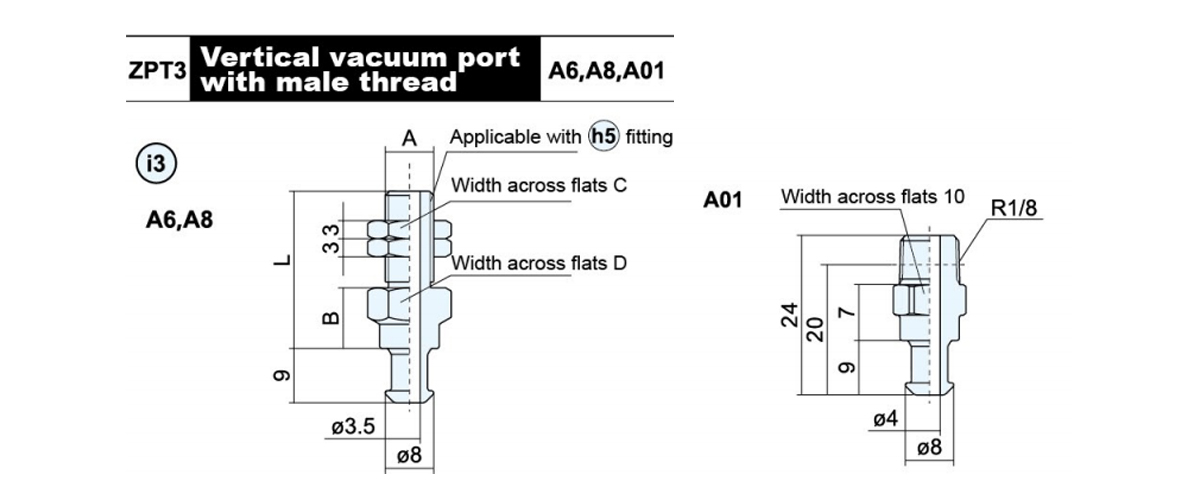

    مدل آداپتور A B C D L وزن (گرم) پد قابل اجرا
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

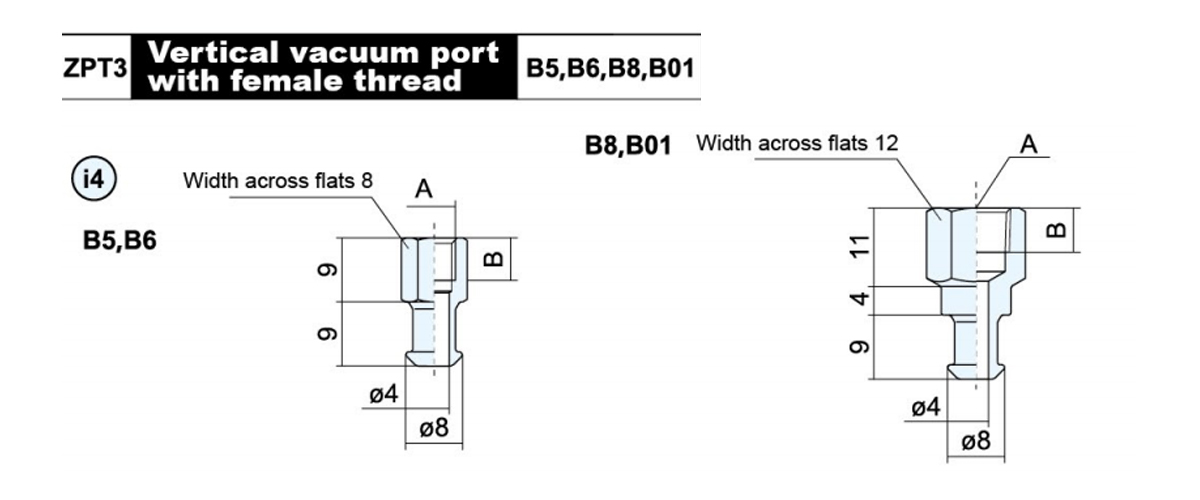

    مدل آداپتور A B وزن (گرم) پد قابل اجرا
    ZPT3-B5 M5×0.8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1.25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

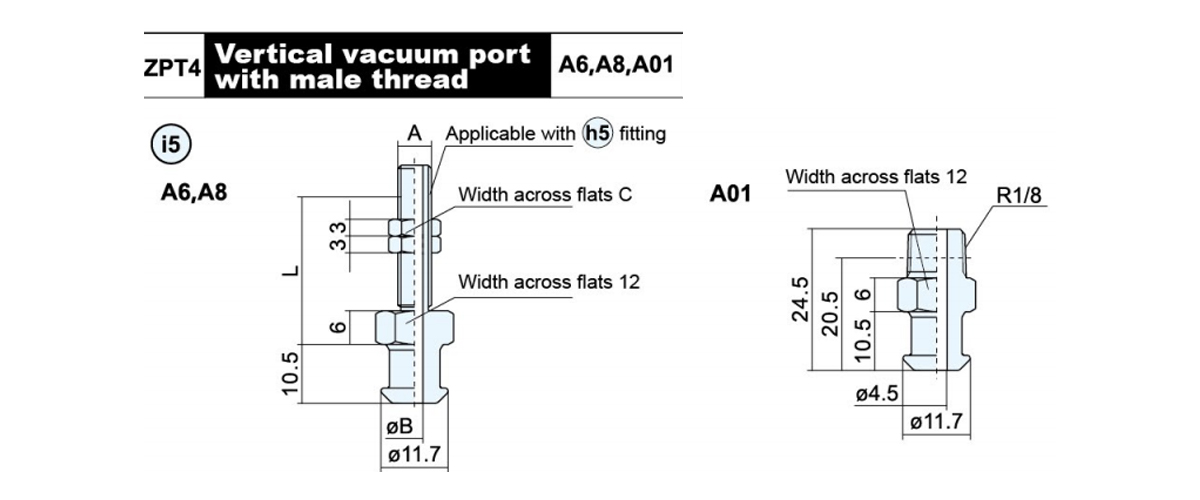

    مدل آداپتور A ØB C L وزن (گرم) پد قابل اجرا
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

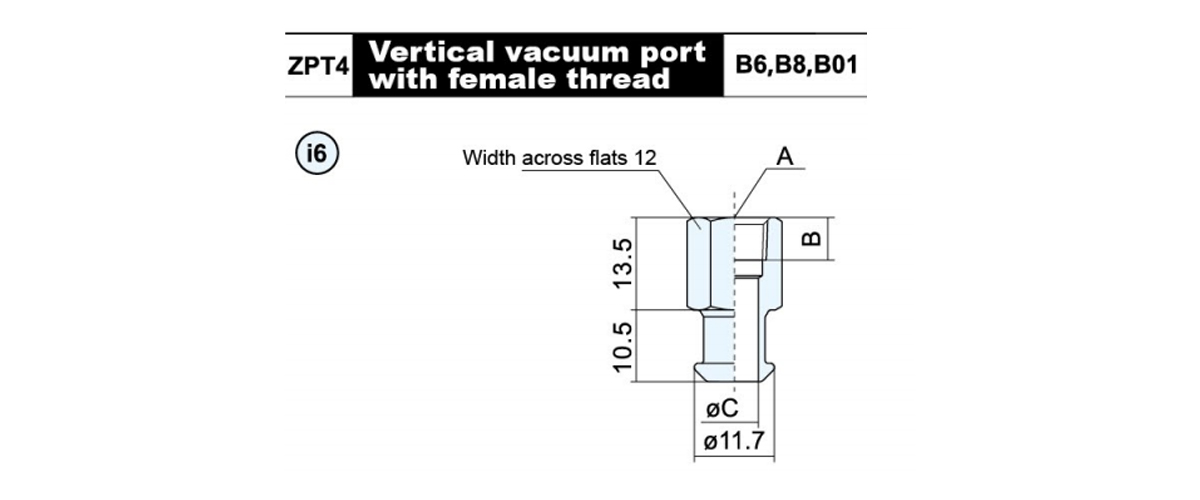

    مدل آداپتور A B ØC وزن (گرم) پد قابل اجرا
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1.25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

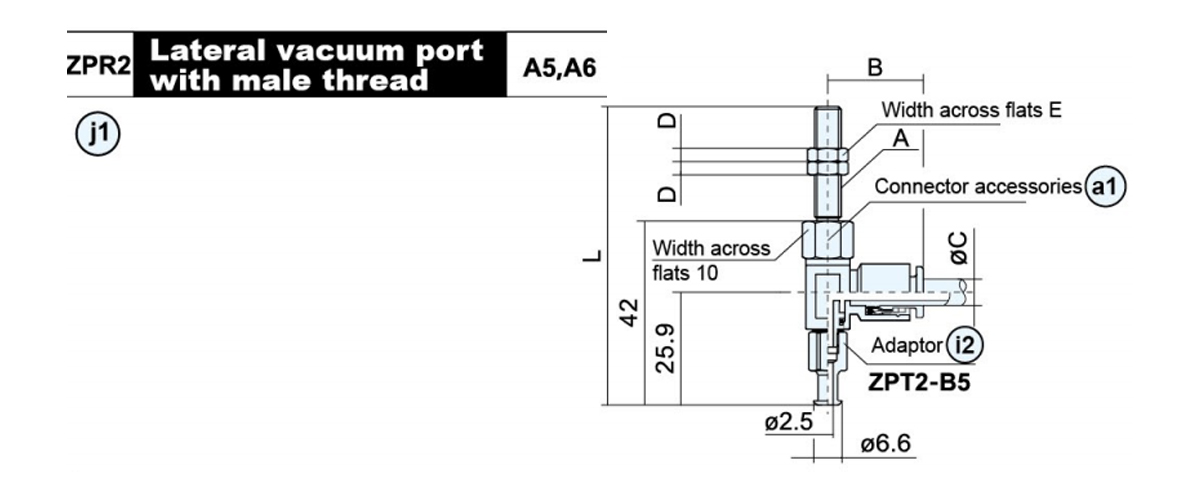

    مدل آداپتور A B ØC D E L وزن (گرم) مدل of connector
    لوازم جانبی     		پد قابل اجرا
    ZPR2-04-A5 M5×0.8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

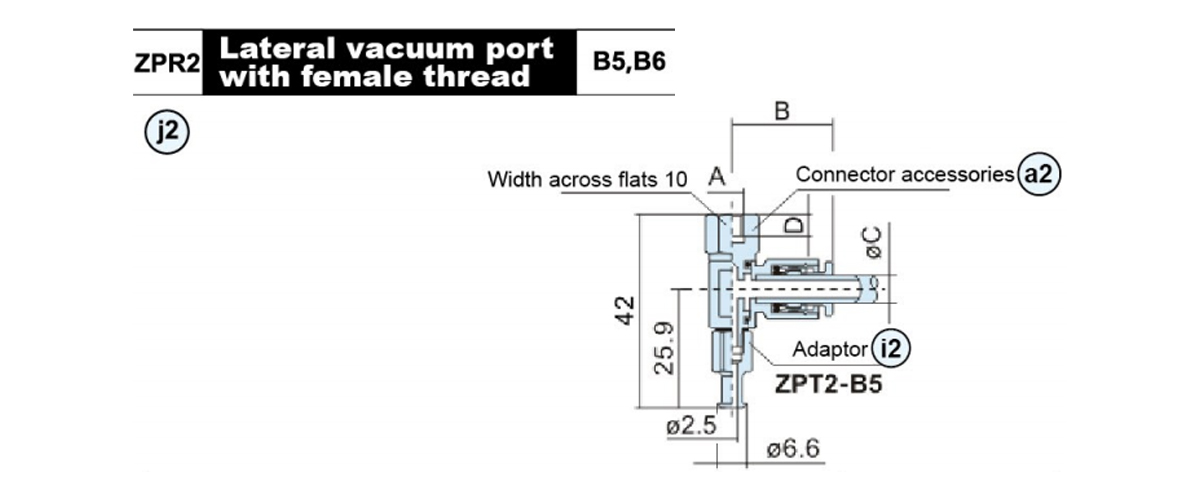

    مدل آداپتور A B ØC D وزن (گرم) مدل of connector
    لوازم جانبی     		پد قابل اجرا
    ZPR2-04-B5 M5×0.8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

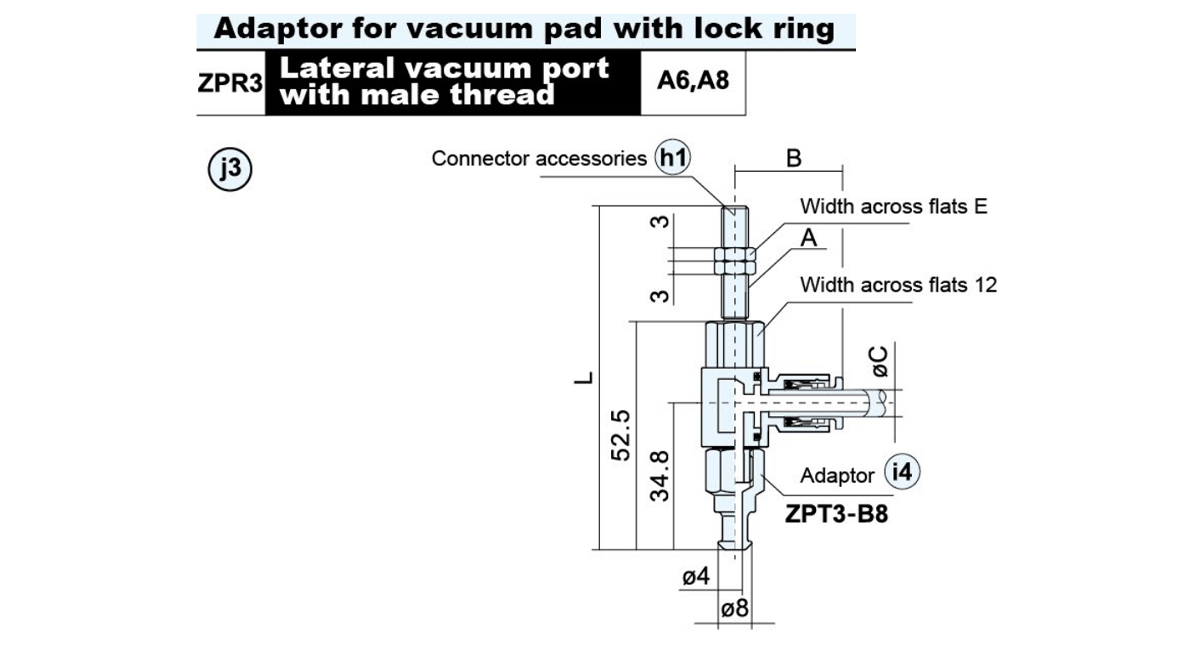

    مدل A B ØC E L وزن (گرم) پد قابل اجرا
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

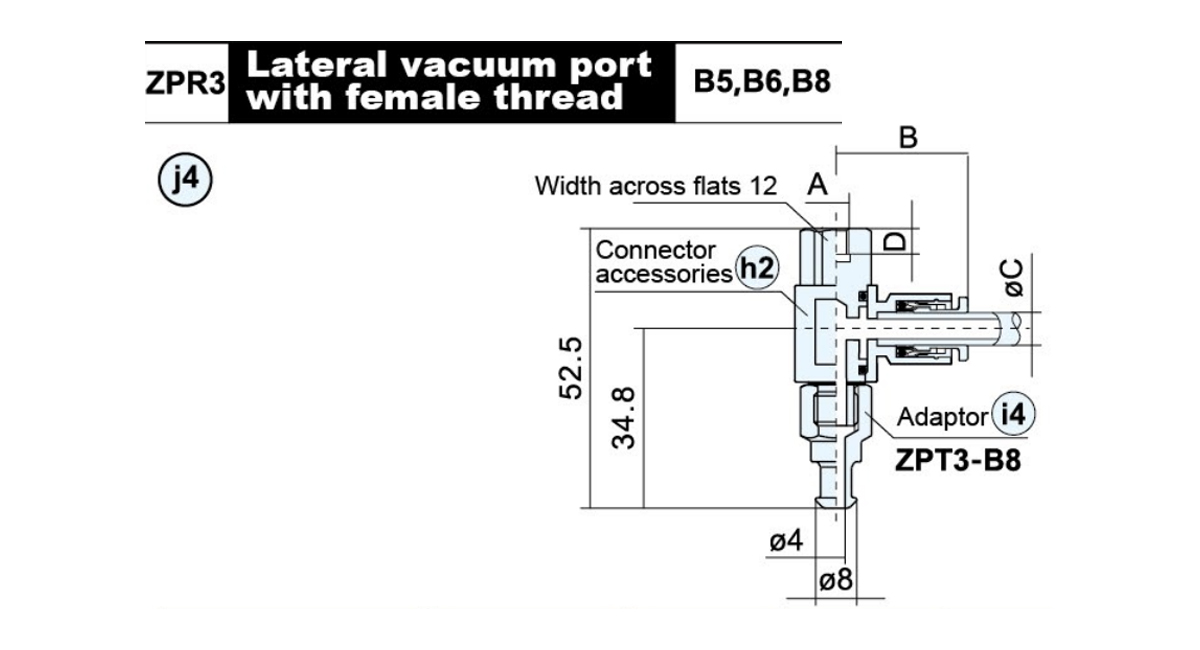

    مدل A B ØC D وزن (گرم) پد قابل اجرا
    ZPR3-04-B5 M5×0.8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1.25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

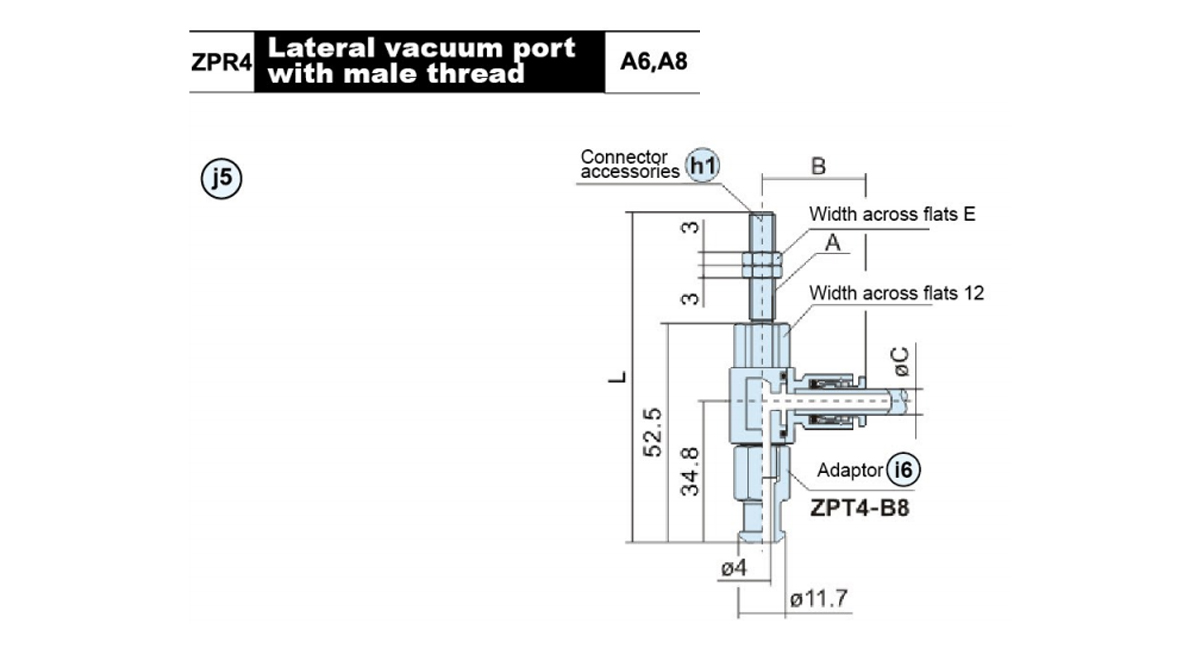

    مدل A B ØC E L وزن (گرم) پد قابل اجرا
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

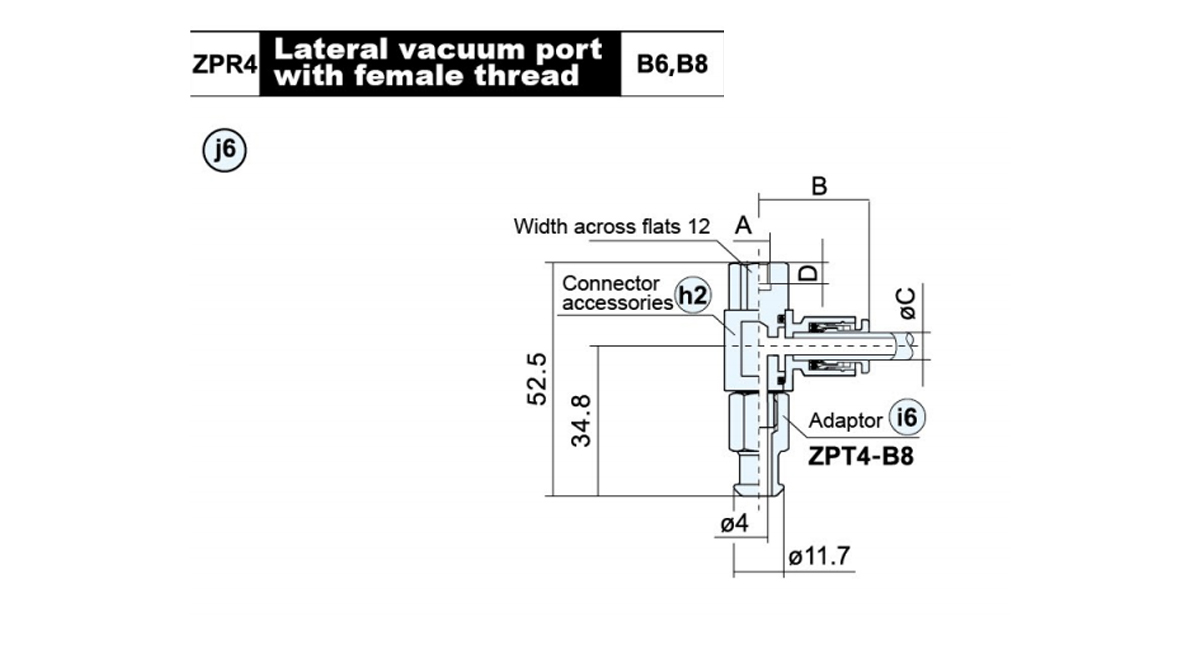

    مدل A B ØC D وزن (گرم) پد قابل اجرا
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1.25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

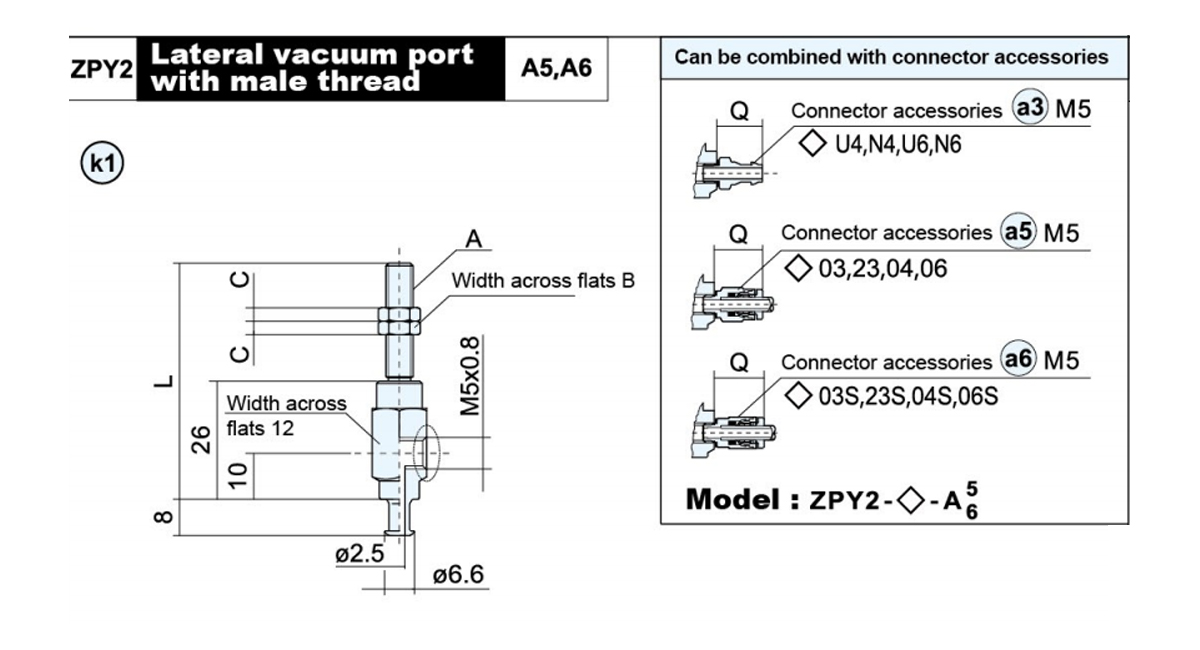

    مدل A B C L وزن (گرم) پد قابل اجرا
    ZPY2-B5-A5 M5×0.8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

    مدل A B وزن (گرم) پد قابل اجرا
    ZPY2-B5-B5 M5×0.8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

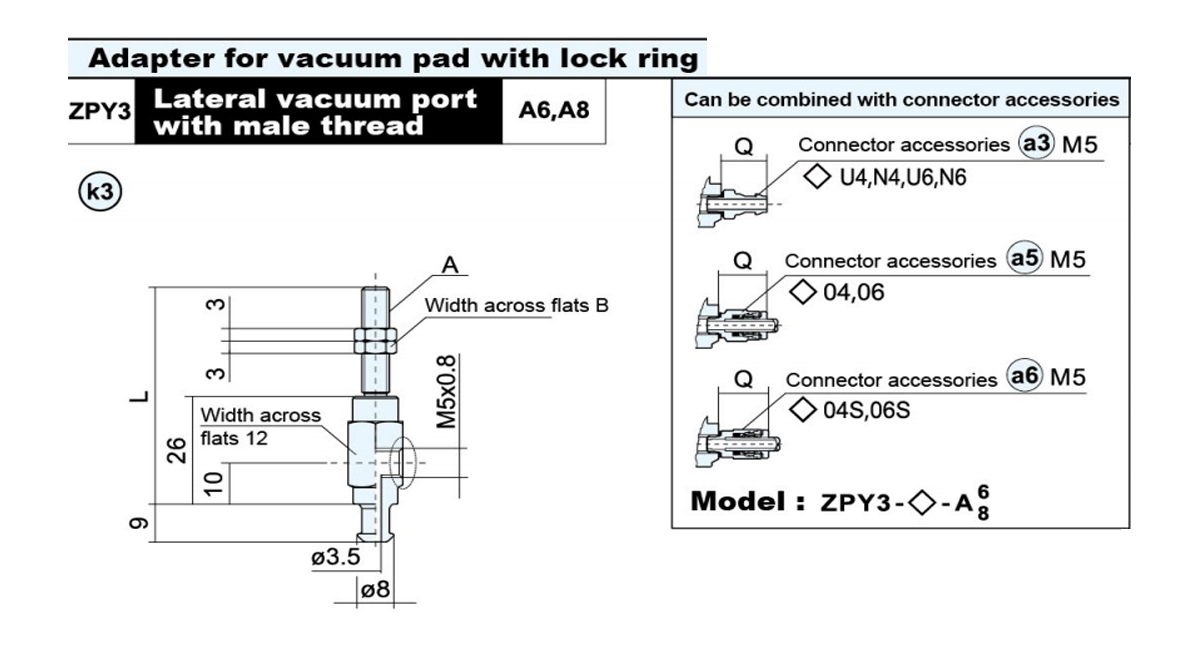

    مدل آداپتور A B L وزن (گرم) پد قابل اجرا
    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

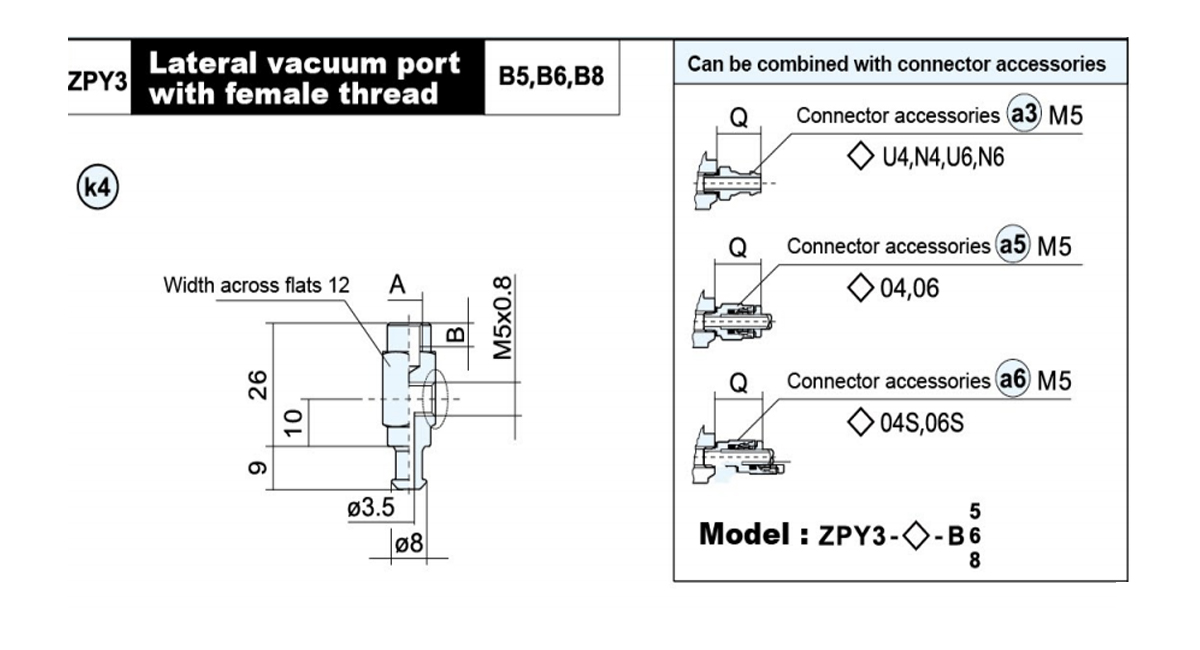

    مدل آداپتور A B وزن (گرم) پد قابل اجرا
    ZPY3-B5-B5 M5×0.8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1.25 8 21.7

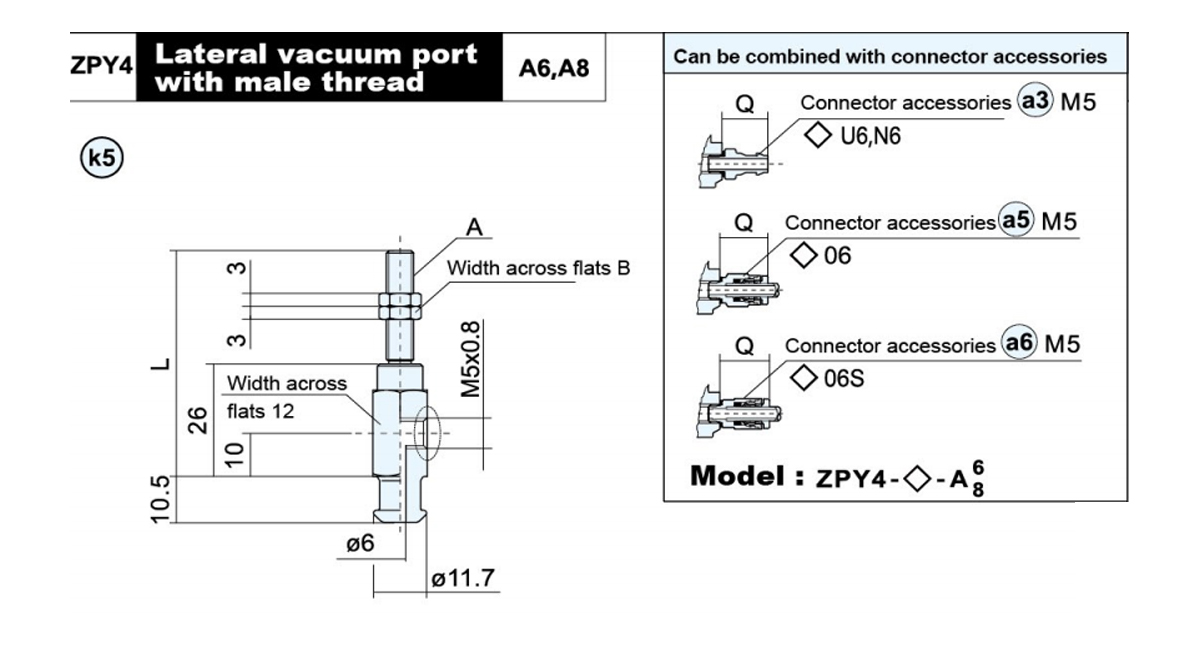

    مدل آداپتور A B L وزن (گرم) پد قابل اجرا
    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

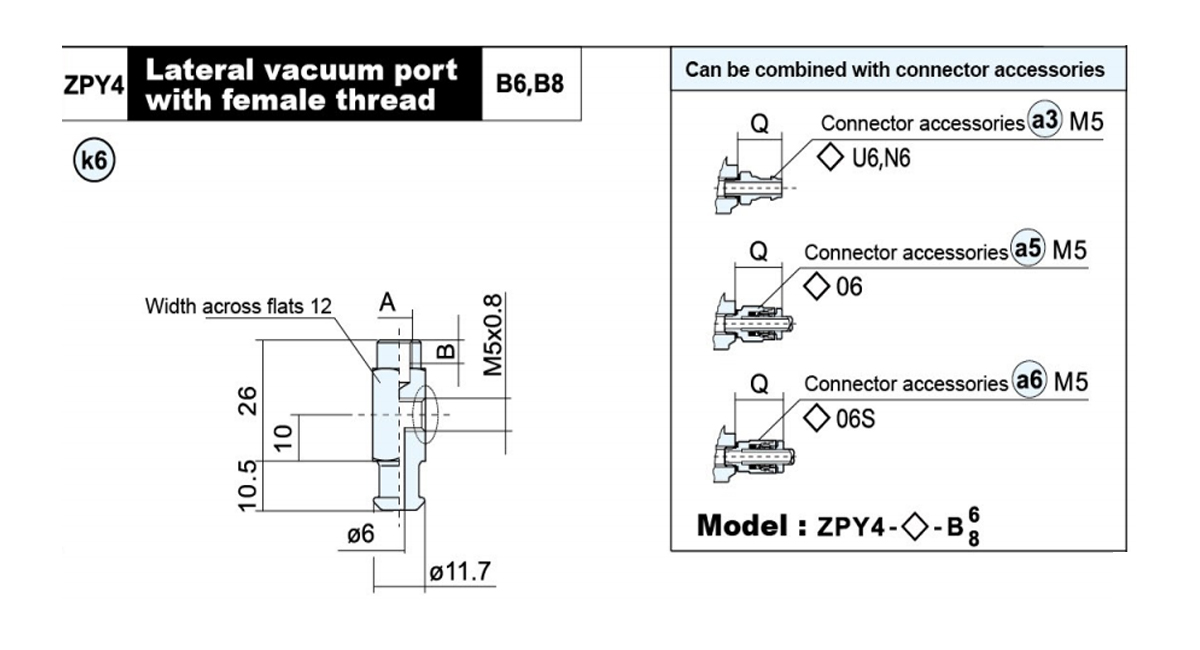

    مدل آداپتور A B وزن (گرم) پد قابل اجرا
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1.25 8 26.1

    مدل B C L ●وزن  (گرم)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

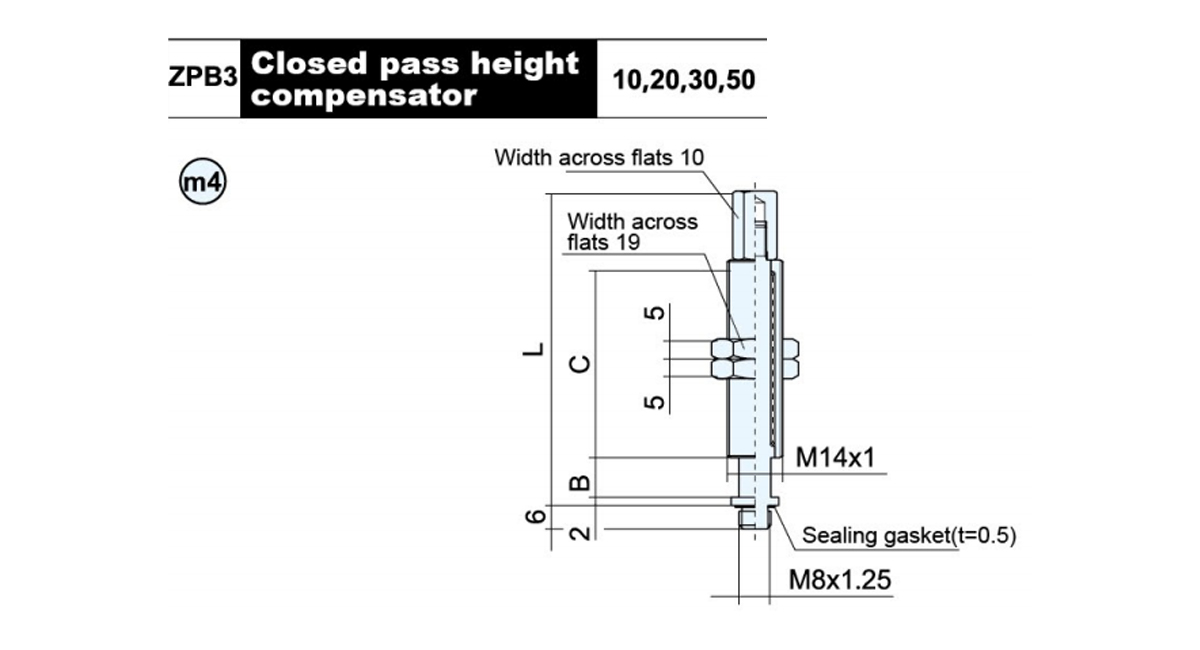

    مدل

    A

    		B C D L ●وزن (گرم)
    J K
    ZPB3-●10-B5 M5×0.8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●نوع جبران‌کننده ارتفاع: چرخشی (J)، چرخش غیرقابل چرخش (K)    ■ ضربه بافر (میلی متر): 10،20،30،50

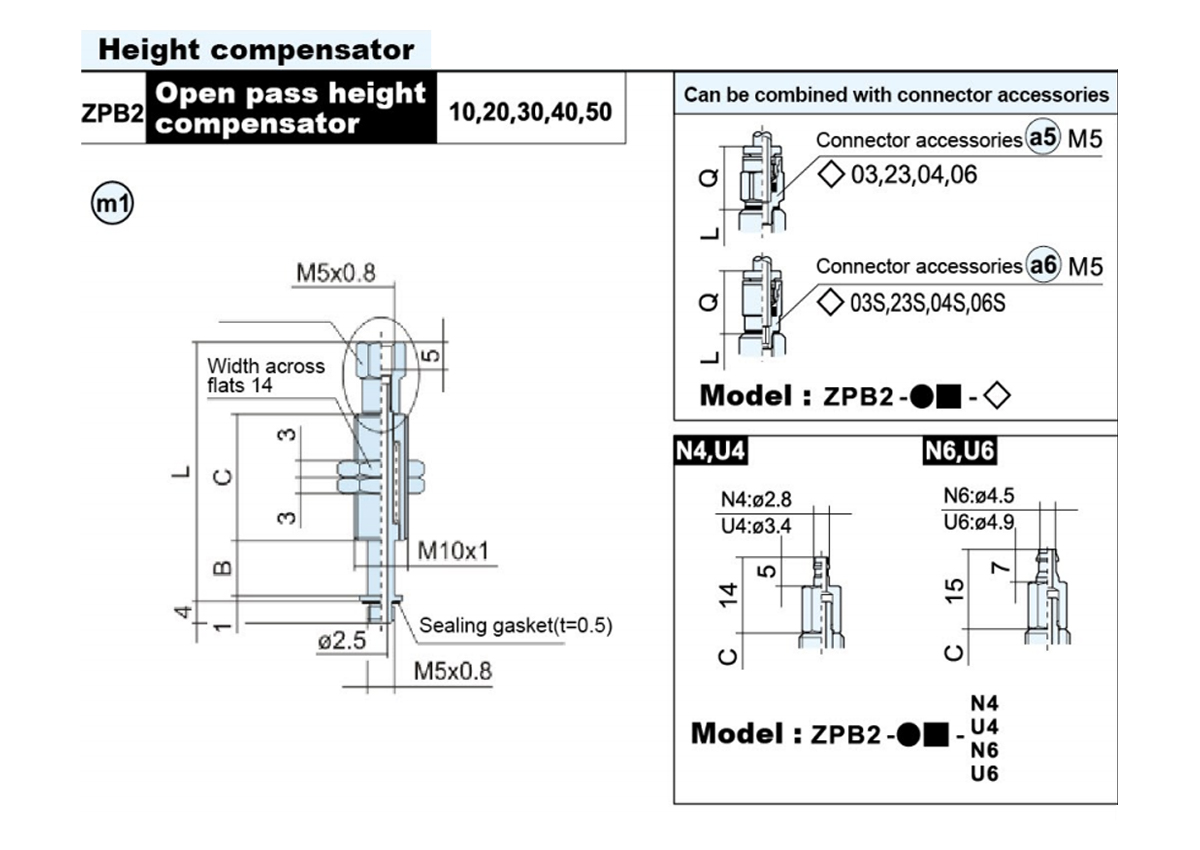

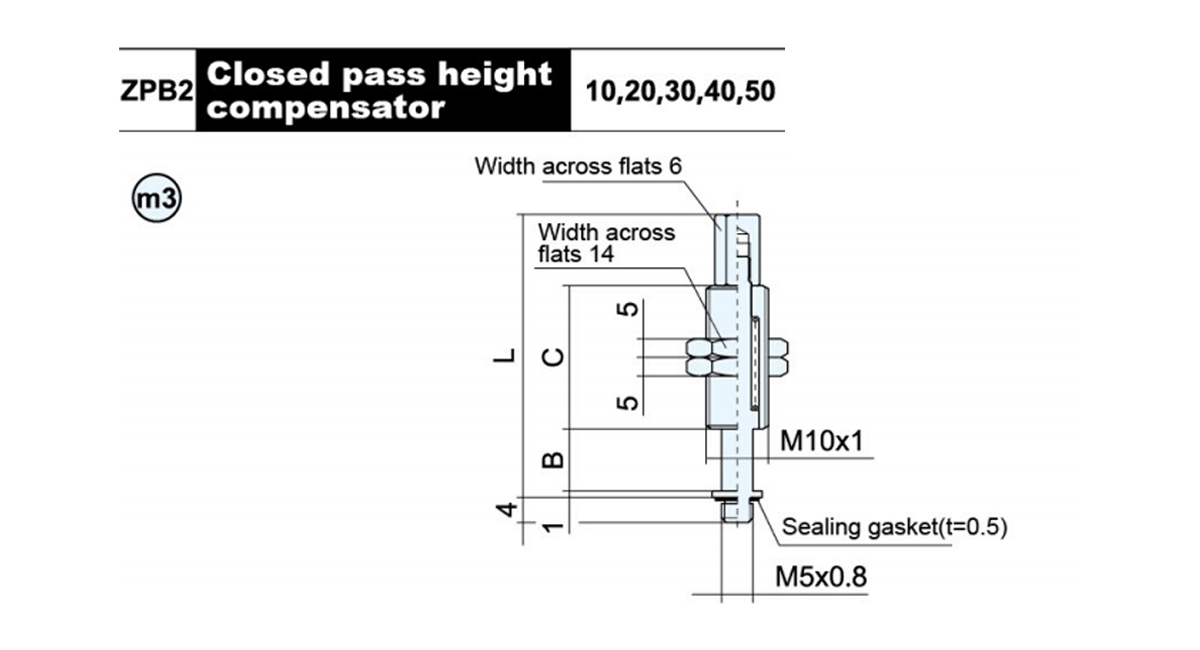

    مدل B C L ●وزن  (گرم)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●نوع جبران‌کننده ارتفاع: چرخشی (J)، غیرقابل چرخش (K)
    ■ ضربه بافر (میلی متر): 10،20،30،40،50

    مدل B C L ●وزن (گرم)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●نوع جبران‌کننده ارتفاع: چرخشی (J)، غیرقابل چرخش (K)■Buffer stroke(mm):10,20,30,50
