فنجان مکش خلاء کوچک و کوتاه سری ZP تامینکنندگان

صفحه اصلی / محصولات / اجزای خلاء / فنجان مکش خلاء / فنجان مکش خلاء کوچک و کوتاه سری ZP، با آداپتور و براکت بافر / فنجان مکش خلاء کوچک و کوتاه سری ZP

فنجان مکش خلاء کوچک و کوتاه سری ZP فنجان مکش خلاء کوچک و کوتاه سری ZP فنجان مکش خلاء کوچک و کوتاه سری ZP فنجان مکش خلاء کوچک و کوتاه سری ZP
  • فنجان مکش خلاء کوچک و کوتاه سری ZP
  • فنجان مکش خلاء کوچک و کوتاه سری ZP
  • فنجان مکش خلاء کوچک و کوتاه سری ZP
  • فنجان مکش خلاء کوچک و کوتاه سری ZP

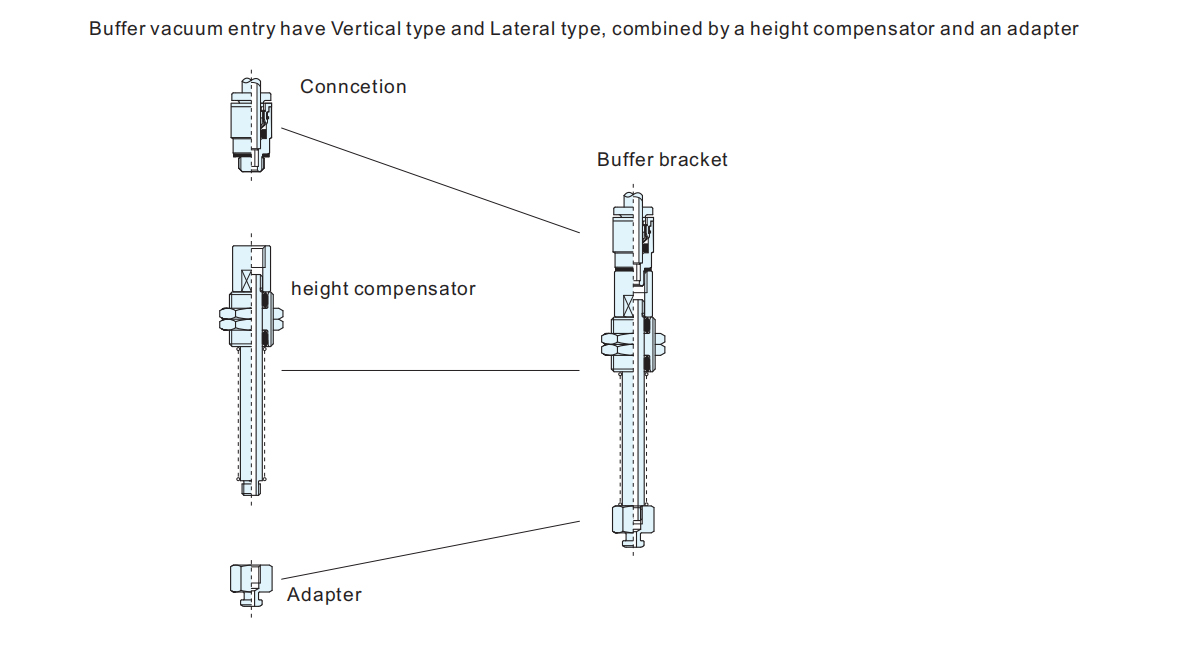

فنجان مکش خلاء کوچک و کوتاه سری ZP، با آداپتور و براکت بافر

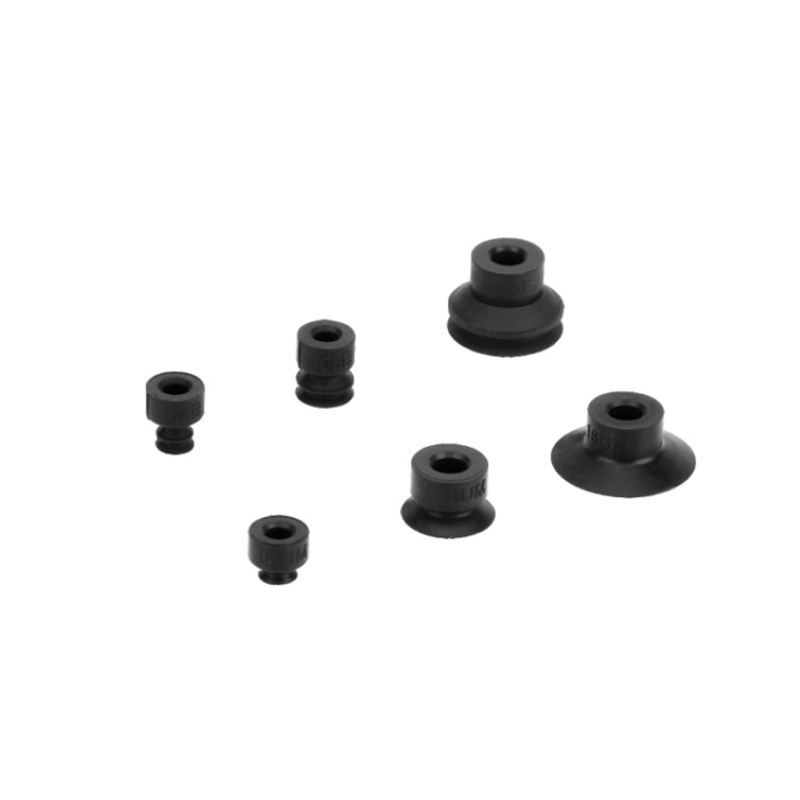

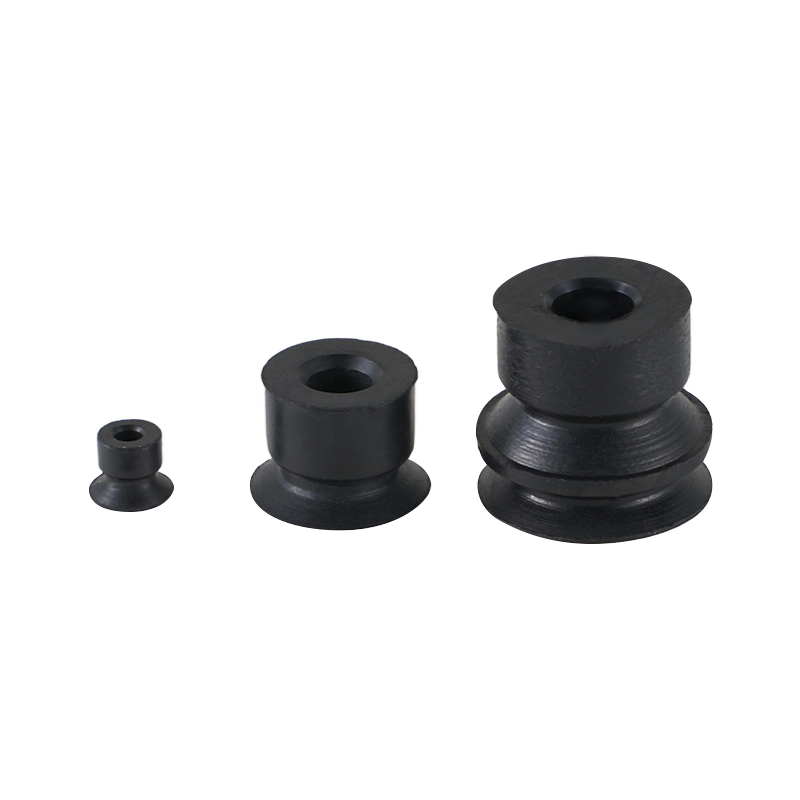

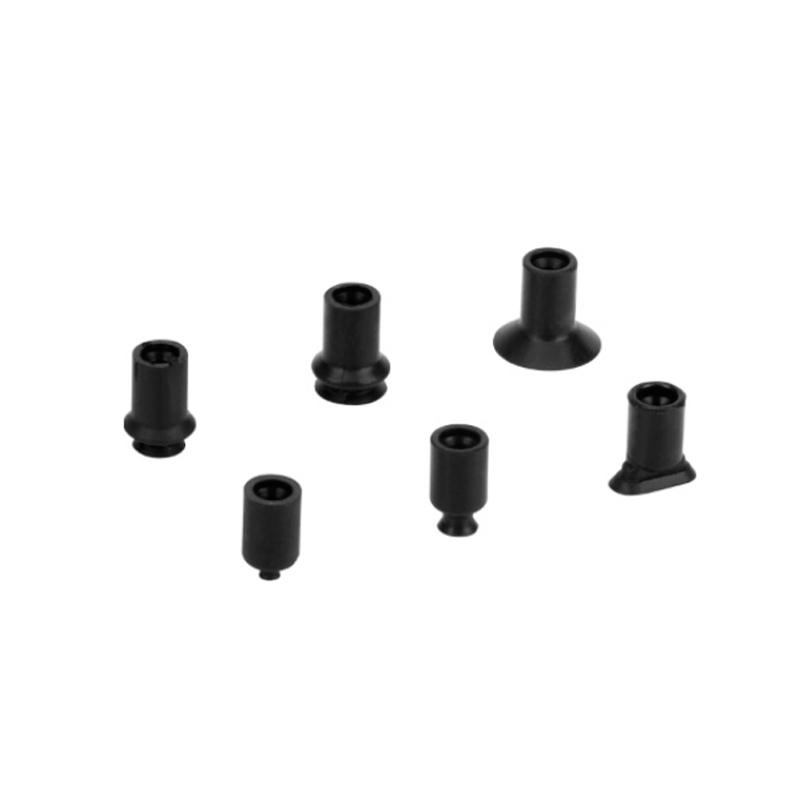

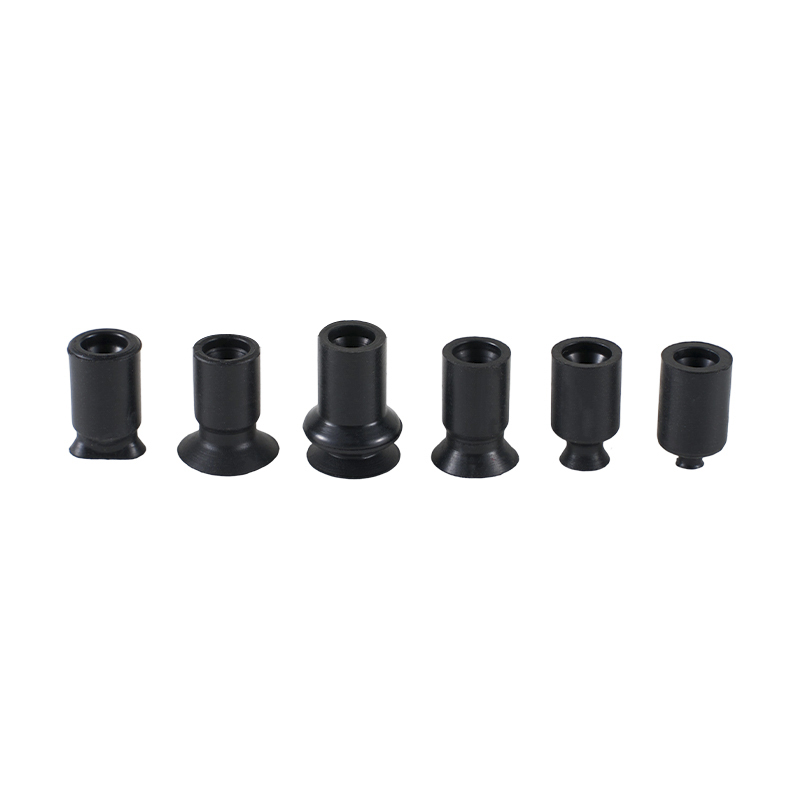

فنجان مکش خلاء کوچک و کوتاه سری ZP

فنجان مکش خلاء کوچک و کوتاه سری ZP یک عنصر مکش با کارایی بالا است که برای سناریوهای با محدودیت فضا طراحی شده است. با ساختار فشرده، انواع متنوع و سازگاری جهانی، به طور گسترده در زمینه های صنعتی مانند مونتاژ دقیق و جابجایی مواد کوچک استفاده می شود.

ویژگی های محصول
1. طراحی فشرده و کوتاه: سری C-ZP ساختار فوق العاده کوتاهی را اتخاذ می کند که به طور قابل توجهی در فضای نصب صرفه جویی می کند و به ویژه برای نیازهای مکش خلاء افکتورهای انتهایی ربات یا مناطق کاری کوچک مناسب است.

2. انتخاب نوع متنوع: شکل و ساختار: طرح‌های متنوعی مانند نازک گرد (UT)، آجدار (CT)، بیضی (UA)، تخت (UA)، شیاردار (UM) و دم‌های چند مرحله‌ای (3-Stage Bellows) ارائه می‌دهد.

3. پوشش اندازه: مشخصات قطر 02، 04، 06، 08، 10، 13، 16 میلی‌متر و غیره را پوشش می‌دهد تا نیازهای مکش از اجزای میکرو تا مواد کوچک و متوسط را برآورده کند.

4. سازگاری جهانی: از نصب جهانی آداپتورها در قطر پشتیبانی می کند، فشار موجودی لوازم جانبی را کاهش می دهد و هزینه های نگهداری و مدیریت تجهیزات را کاهش می دهد.

5. سازگاری مواد: دو گزینه مواد موجود است: لاستیک نیتریل (NBR) و لاستیک سیلیکونی، که برای محیط‌های صنعتی معمولی و سناریوهایی با الزامات تمیزی یا مقاومت در برابر دمای بالا مناسب هستند.

ایمیل: manager@cktworld.com
دانلود
قبلی:فنجان مکش خلاء کوچک سری ZP با آداپتور و براکت بافر
بعدی:مقاله بعدی وجود ندارد

  • ● 6 نوع UT نازک و نازک با دنده سی تی (10،13،16) اضافه شده است
    ● 3 نوع بیضی نوع U (2*4,3.5*7,4*10) اضافه شده است
    ● برای اندازه آداپتور قابل استفاده است

    قطر پد
    ②قطر لنت/③نوع پد☆ 02 04 06 08 10 13 16 2004 3507 4010 ④مواد*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3.5×7 4×10 N NBR
    نوع تخت بیضی شکل S لاستیک سیلیکونی.
    A1 U تخت ● ● ● ● - - - ● ● ● *برای مشاهده به صفحه 4 مراجعه کنید
    مواد پد
    UT تخت نازک - - - - ● ● ● - - -
    CT تخت نازک with ribs - - - - ● ● ● - - -
    A2 B دم - - ● ● - - - - - -
    A3 J دم 3 مرحله ای - - ● - - - - - - -

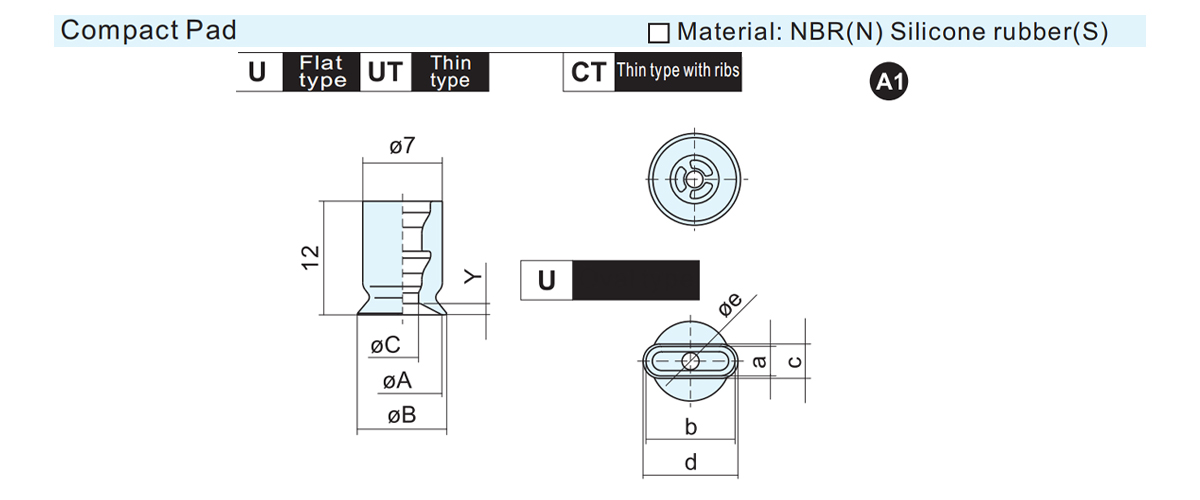

    مدل بیضی a b C d Øe Y وزن
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    مدل ØA ØB ØC Y وزن
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

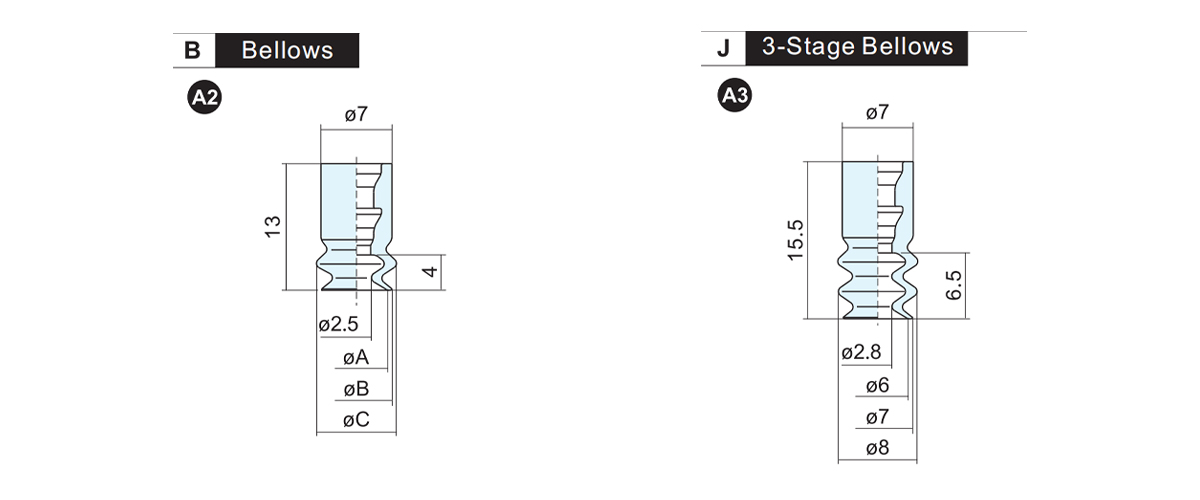

    دم دم 3 مرحله ای
    مدل ØA ØB ØC وزن مدل وزن
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

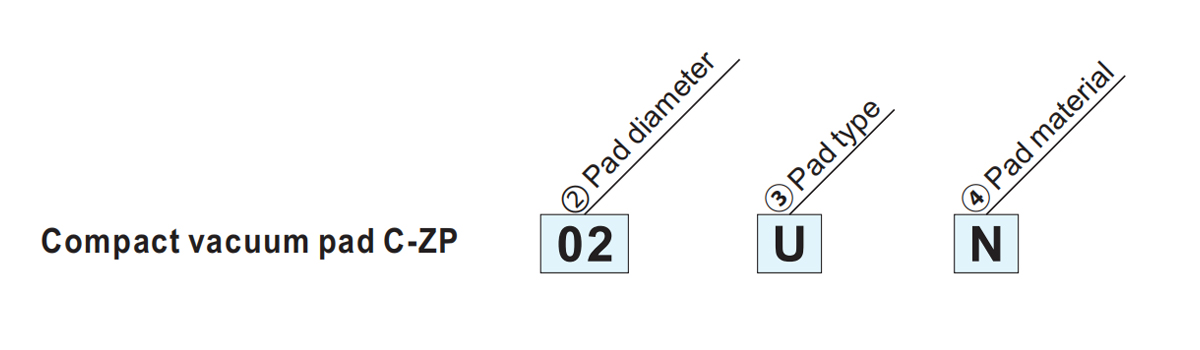

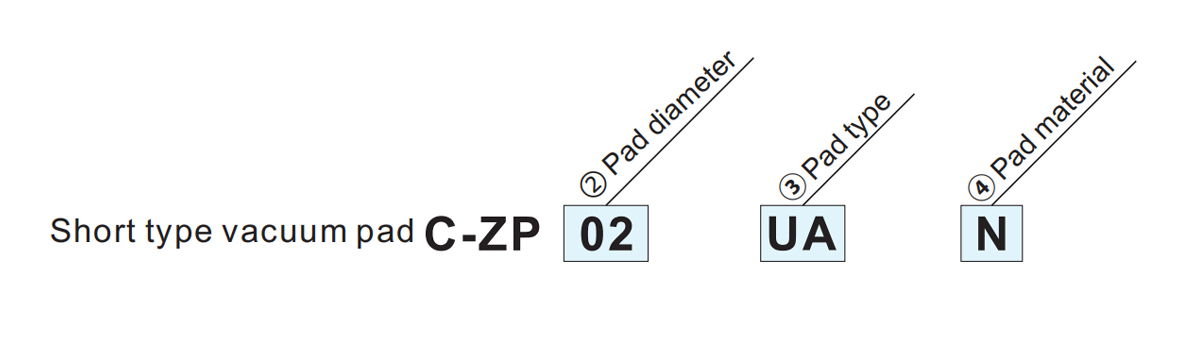

    ②قطر پد ○/
    ③نوع پد☆     		B1 ج* د* ④) مواد*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1.5 Ø2 Ø3.5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S لاستیک سیلیکونی
    UA تخت type ● ● ● - - - - - - *برای مشاهده به صفحه 4 مراجعه کنید
    مواد پد
    UM نوع رشد با دنده - - - ● ● ● ● ● ●
    BA دم - - - ● ● ● ● ● ●

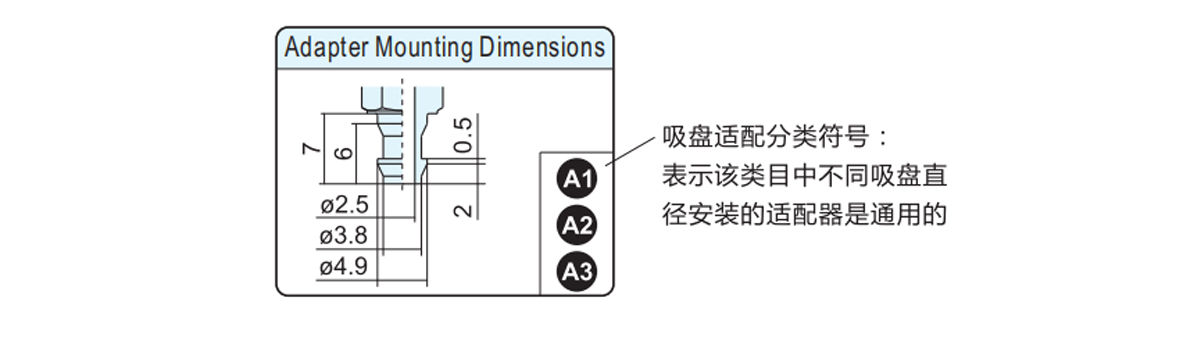

    *همان حروف در ابتدا نشان دهنده جهانی بودن آداپتور است.

    ● 3 نوع Flat نوع UA(1.5،2،3.5) اضافه شده است
    ● 6 نوع از نوع Grovve با دنده UM(4016) اضافه شده است
    ● 6 نوع Bellows BA(4-16) اضافه شده است

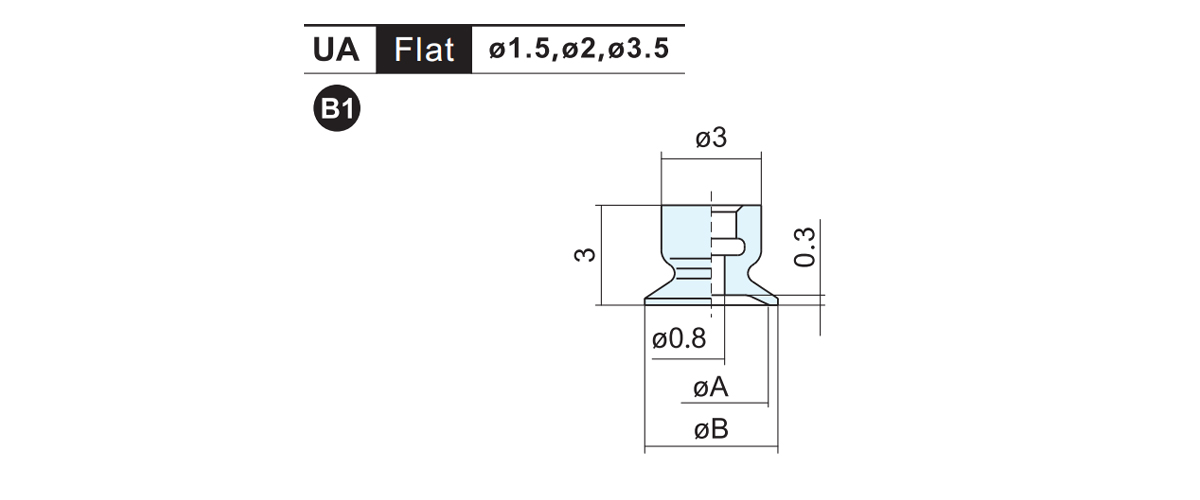

  • شماره قسمت ØA ØB وزن
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

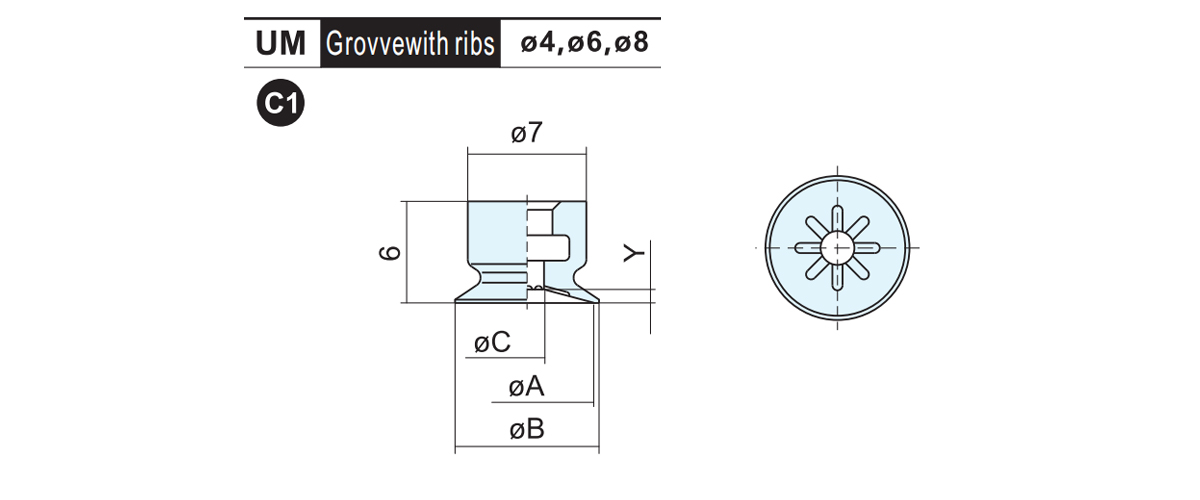

    شماره قسمت ØA ØB ØC Y وزن
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

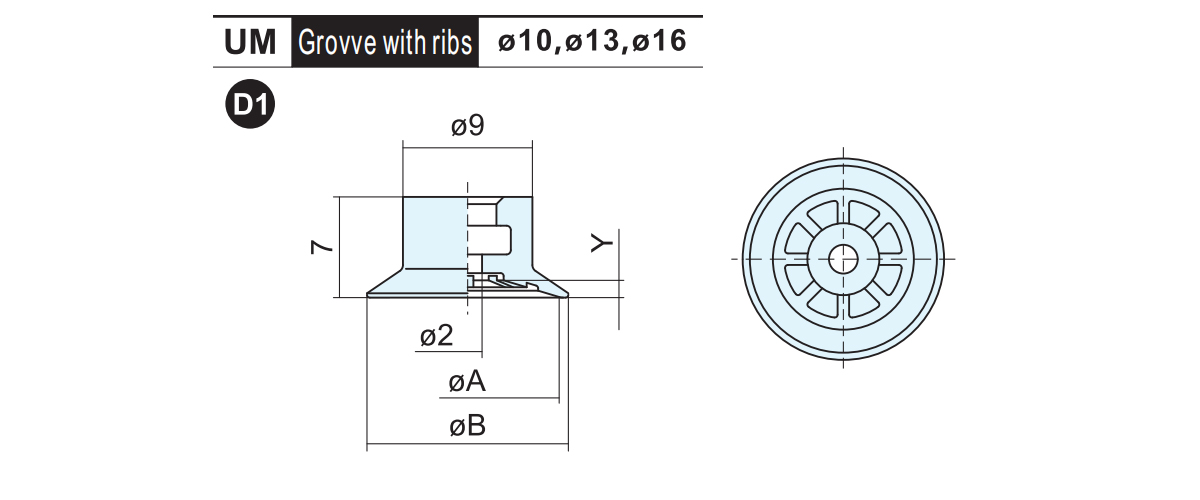

    شماره قسمت ØA ØB Y وزن
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

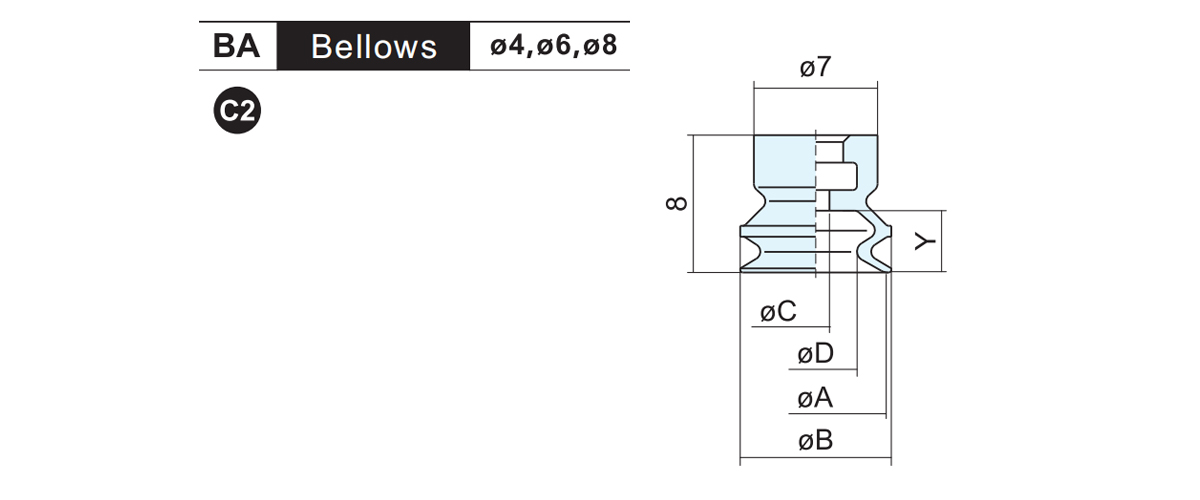

    شماره قسمت ØA ØB ØC ØD Y وزن
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

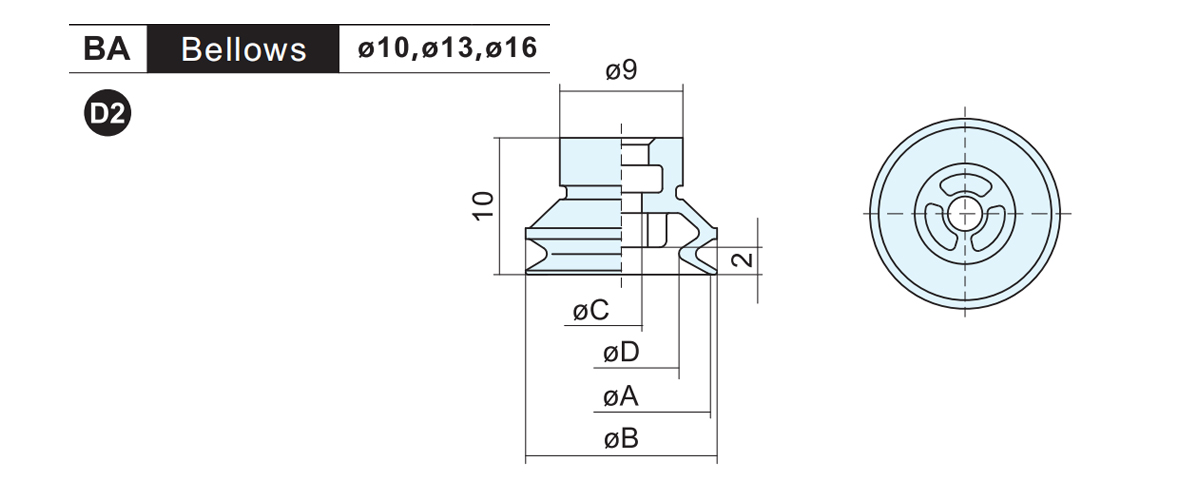

    شماره قسمت ØA ØB ØC ØD وزن
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

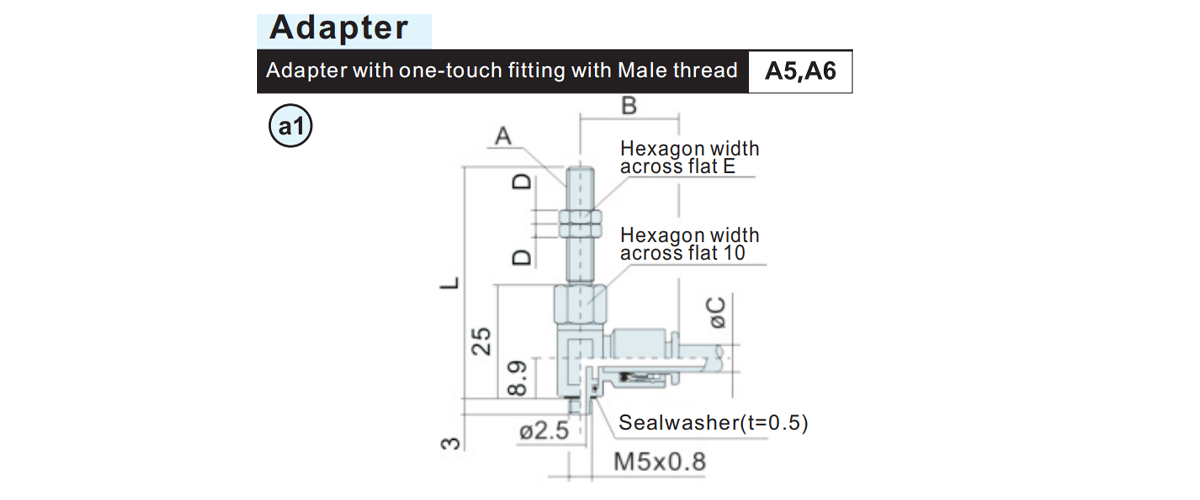

    شماره قسمت A B ØC D E L وزن
    ZPRS-04-A5 M5×0.8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1.0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

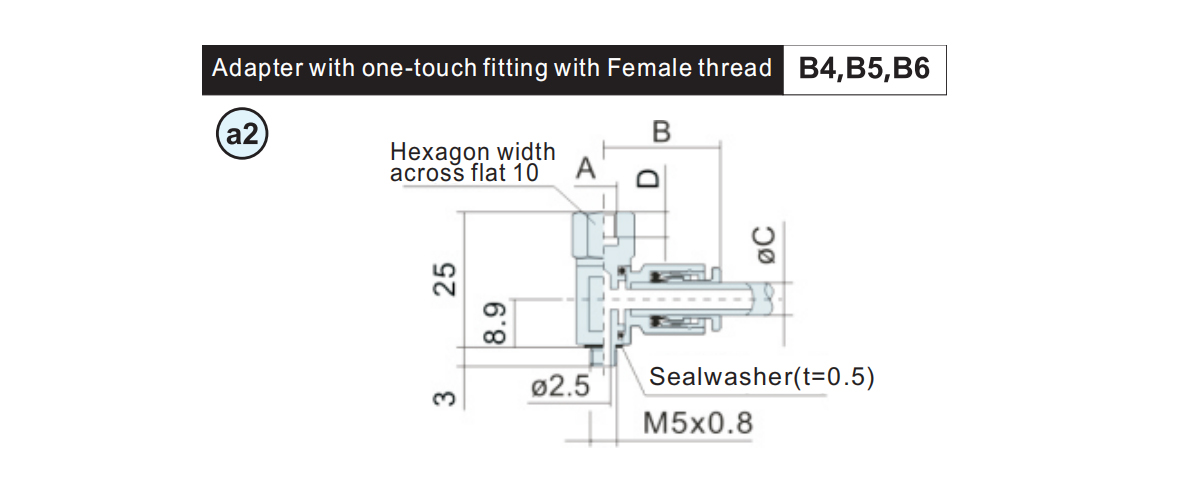

    شماره قسمت A B ØC D وزن
    ZPRS-04-B4 M4×0.7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0.8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1.0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

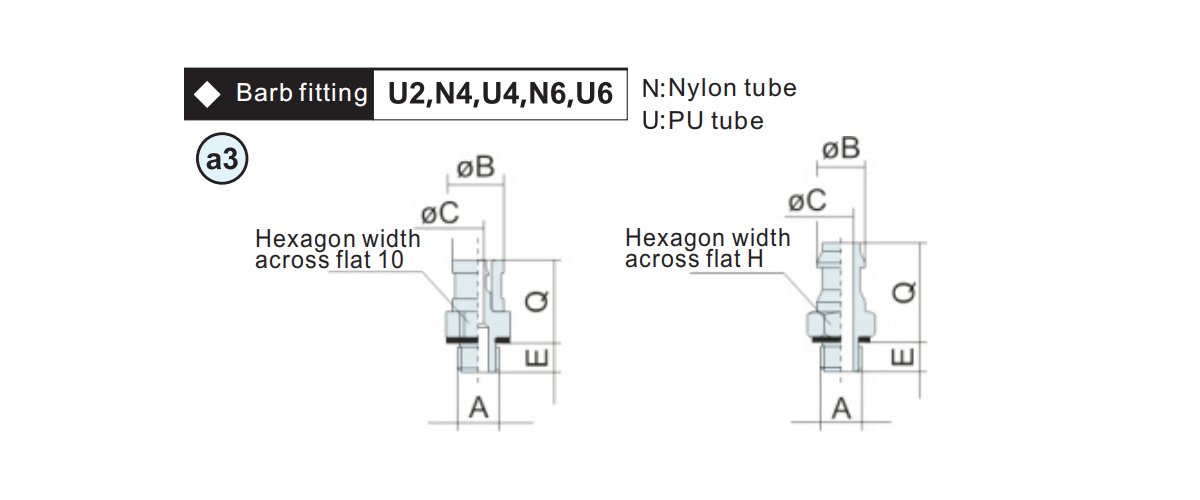

    شماره قسمت A ØB ØC E H Q وزن
    M-3AU2 M3×0.5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0.8 3 7 1.5
    M-3AU4 M3×0.5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0.8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    شماره قسمت ØD L وزن
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD شماره قسمت A ØB E H Q وزن
    3 KJH03-M3-B M3×0.5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0.8 2.5 3 2
    3.2 KJH23-M3-B M3×0.5 1.5 2.5 1.8
    KJH23-M5-B M5×0.8 2.5 3 1.6
    4 KJH04-M3-B M3×0.5 1.5 2.5 8 2
    KJH04-M5-B M5×0.8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

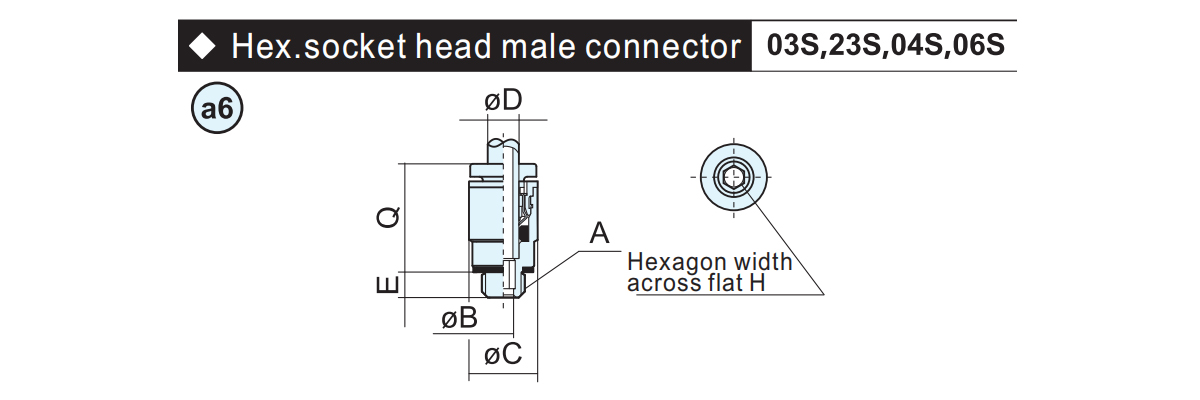

    ØD شماره قسمت A ØB ØC E H Q وزن
    3 KJS03-M3-B M3×0.5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0.8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0.5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0.8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0.8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    شماره قسمت آداپتور A B C L وزن پد قابل اجرا
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0.8 7 3 14 2.3
    ZPT1-A6 M6×1.0 8 4 15 3

    شماره قسمت آداپتور. A B وزن پد قابل اجرا
    ZPT1-B4 M4×0.7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0.8 5 2.7

    شماره قسمت آداپتور وزن شماره قسمت اتصال پد قابل اجرا
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

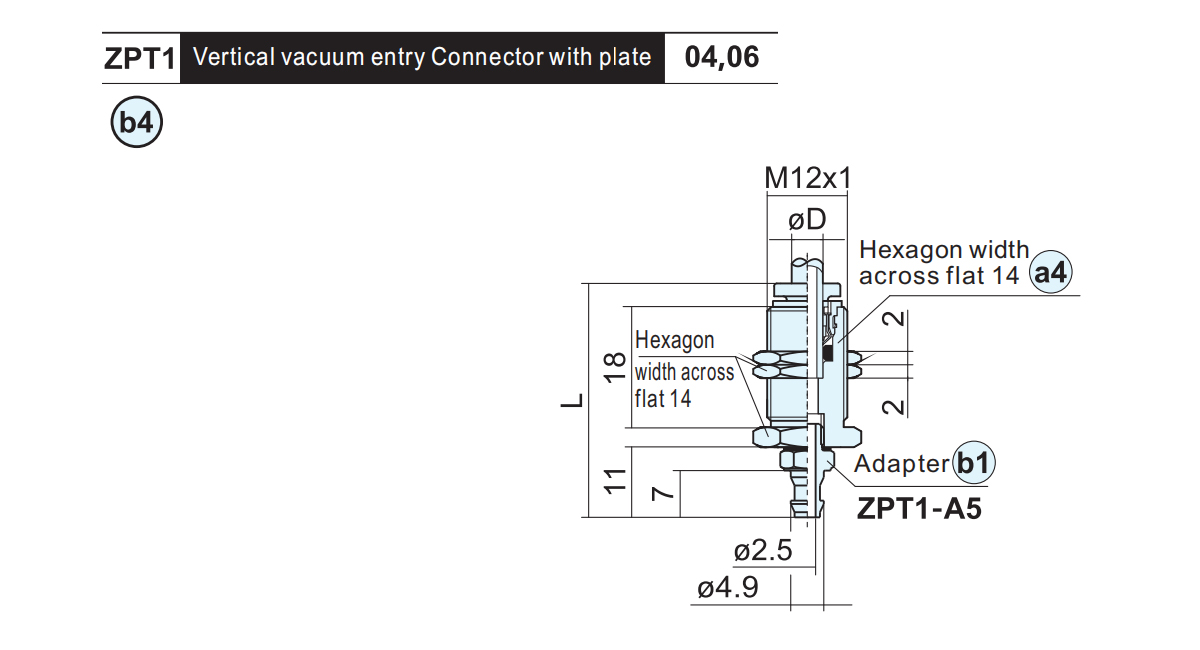

    شماره قسمت آداپتور. ØD L وزن شماره قسمت اتصال پد قابل اجرا
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    شماره قسمت آداپتور. A B ØC D E L وزن شماره قسمت اتصال پد قابل اجرا
    ZPR1-04-A5 M5×0.8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1.0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    شماره قسمت آداپتور. A B C D وزن شماره قسمت اتصال پد قابل اجرا
    ZPR1-04-B4 M4×0.7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0.8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    شماره قسمت آداپتور. A D E L وزن پد قابل اجرا
    ZPY1-B5-A5 M5×0.8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1.0 3 8 50 15.1

    شماره قسمت آداپتور. A B وزن پد قابل اجرا
    ZPY1-B5-B4 M4×0.7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0.8 5 8.3

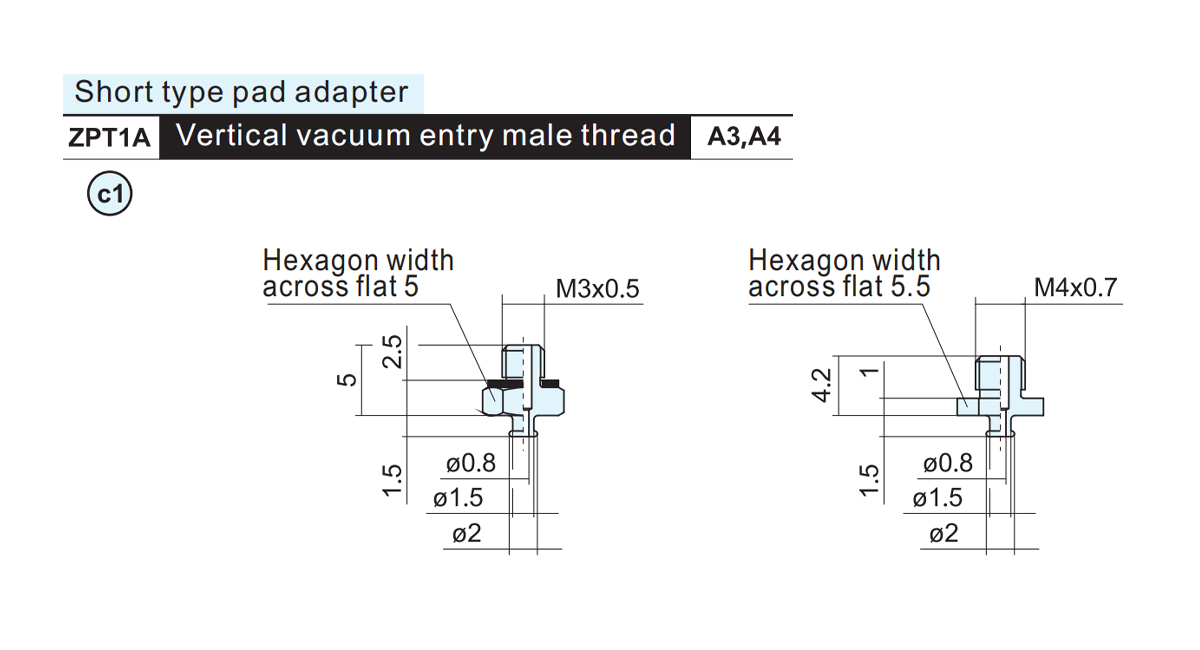

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

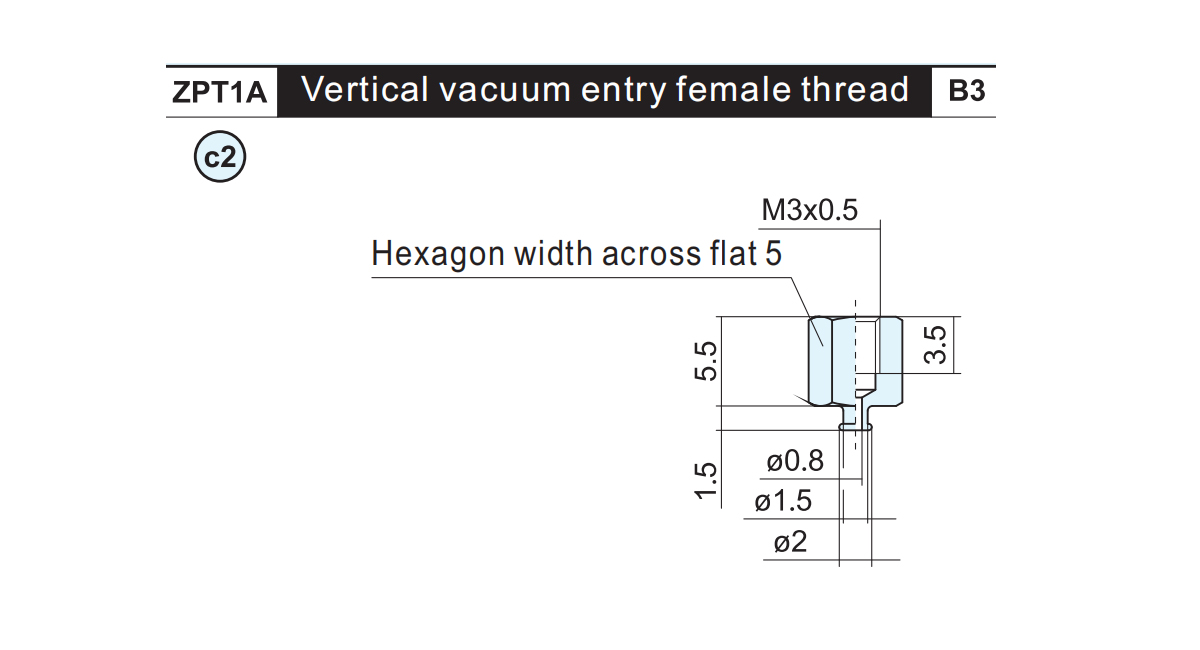

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPT1A-B3 0.8 B1

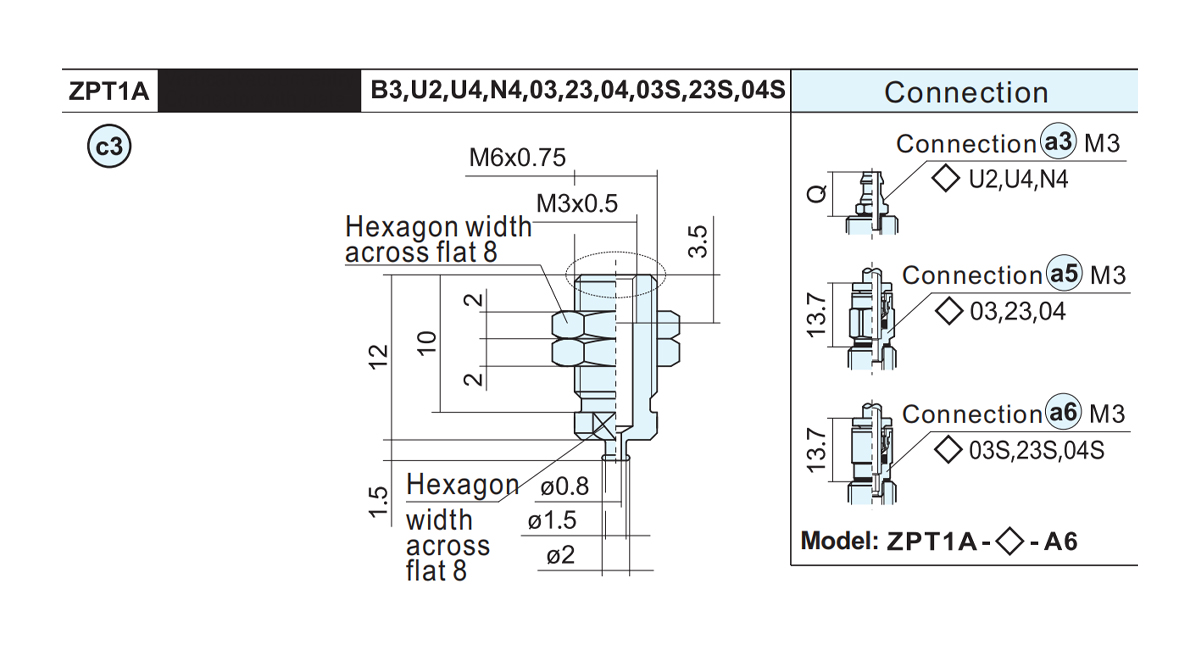

    شماره قسمت آداپتور. وزن پد قابل اجرا
    ZPT1A-B3-A6 2.4 B1

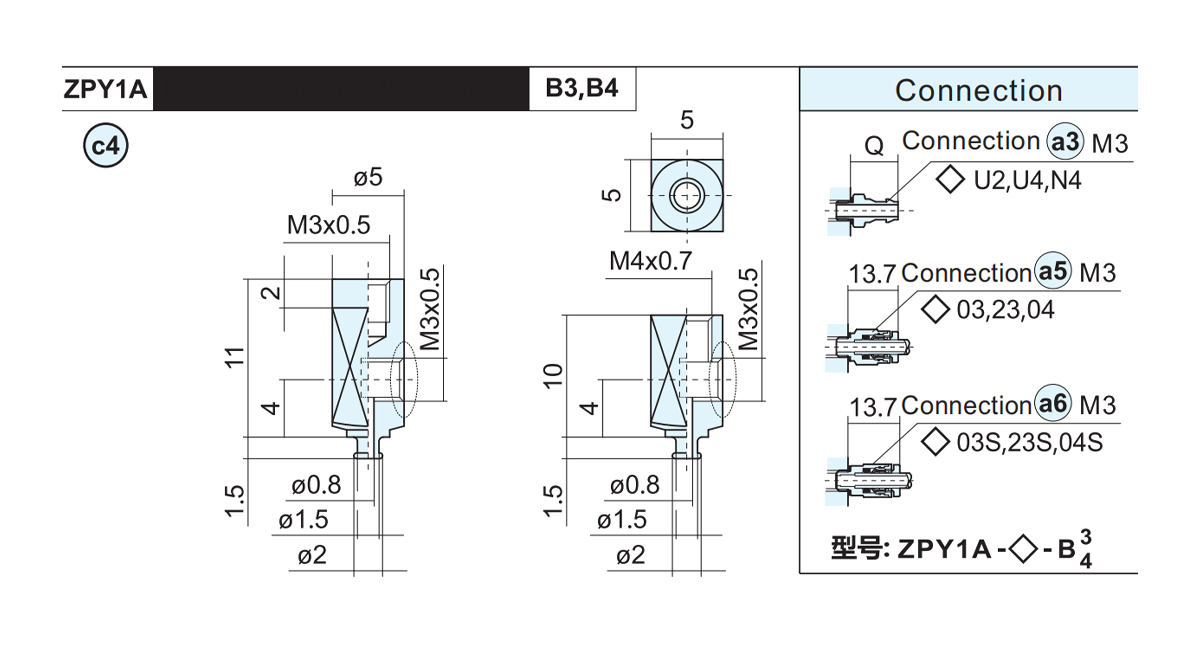

    شماره قسمت آداپتور. وزن پد قابل اجرا
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

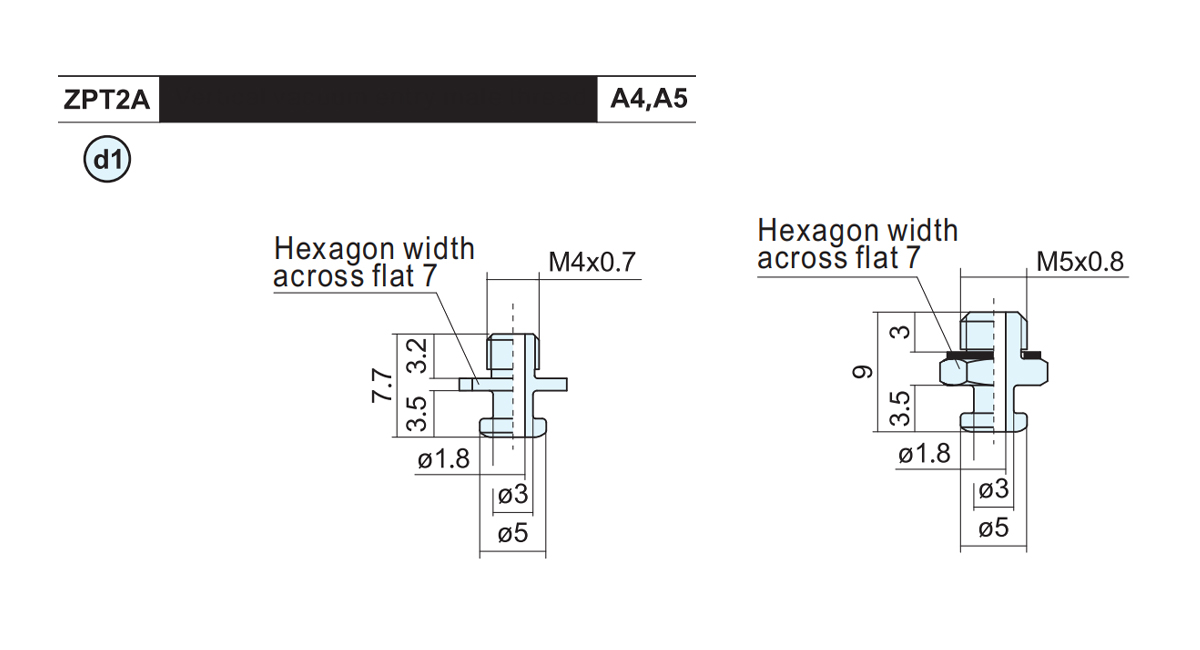

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

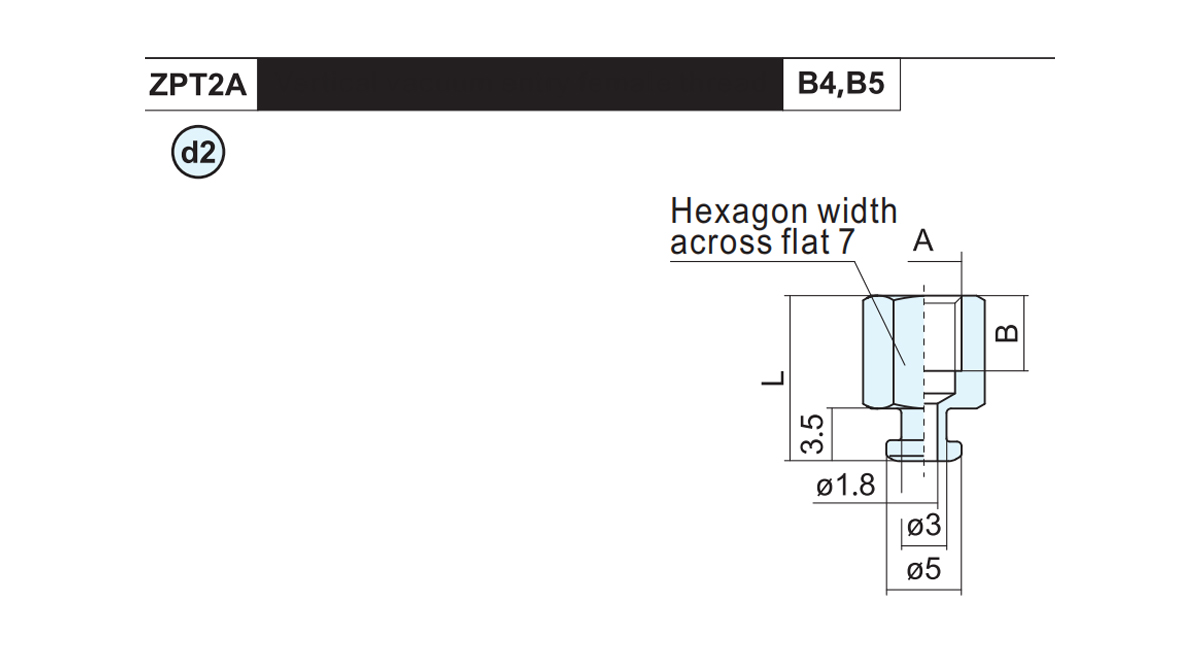

    آداپتور partno A B L وزن پد قابل اجرا
    ZPT2A-B4 M4×0.7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0.8 5 11 2.1

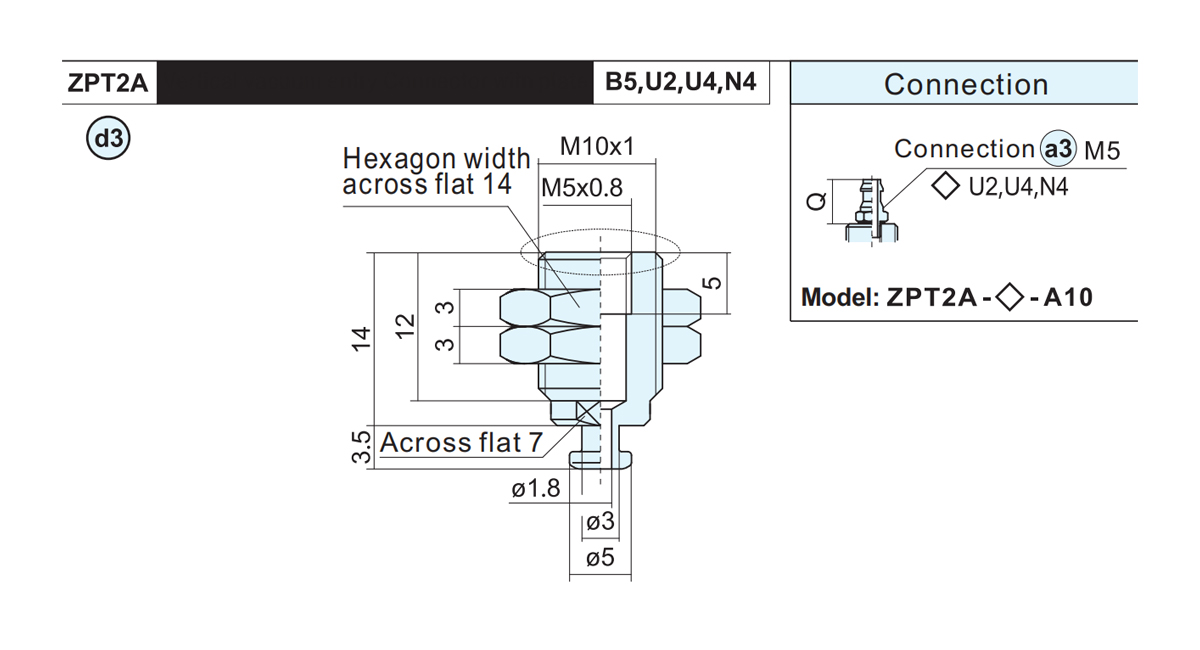

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPT2A-B5-A10 11 C1 C2

    شماره قسمت آداپتور وزن وزن Applicable pad

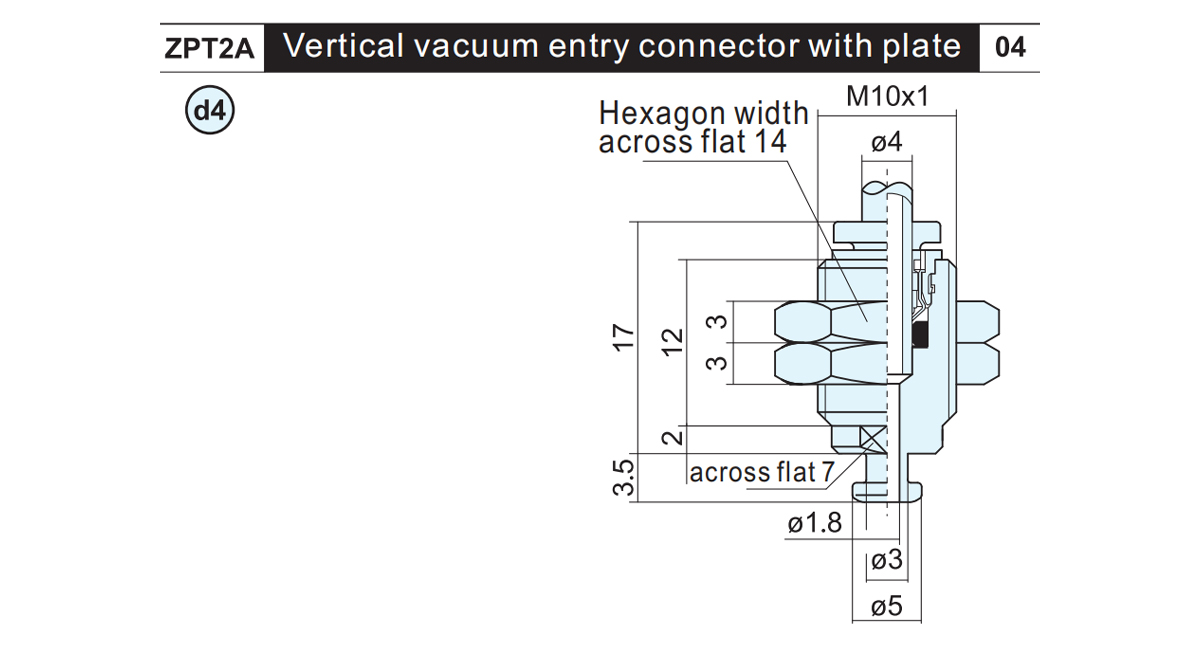

    ZPT2A-04-A10 9.8 C1 C2

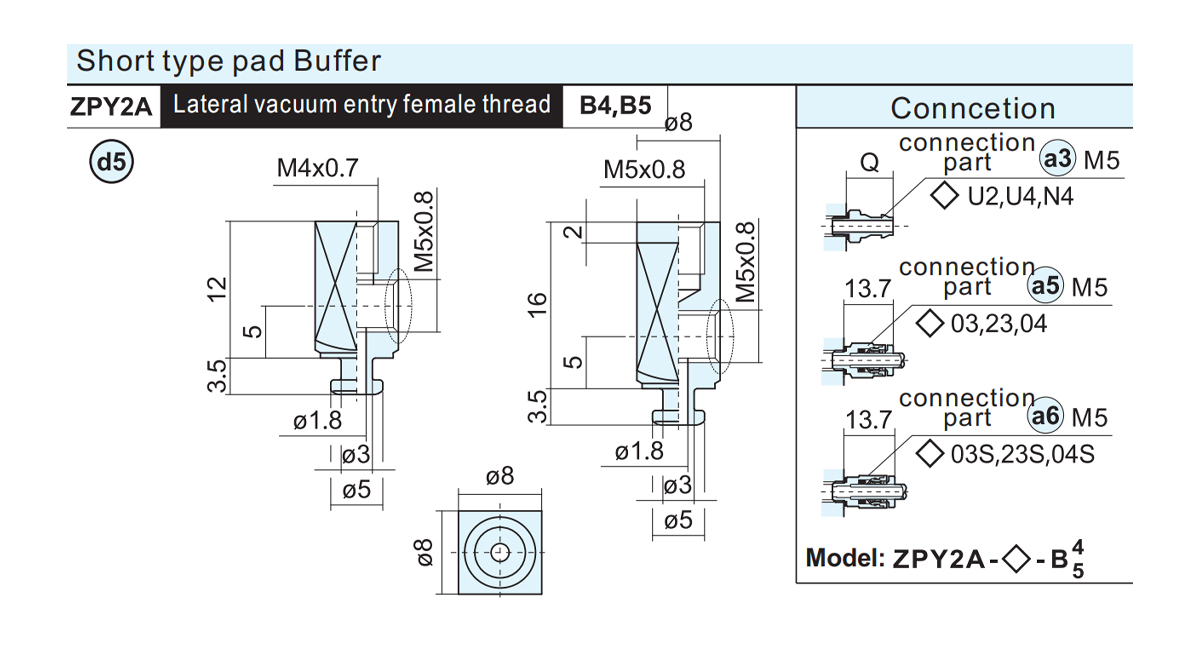

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

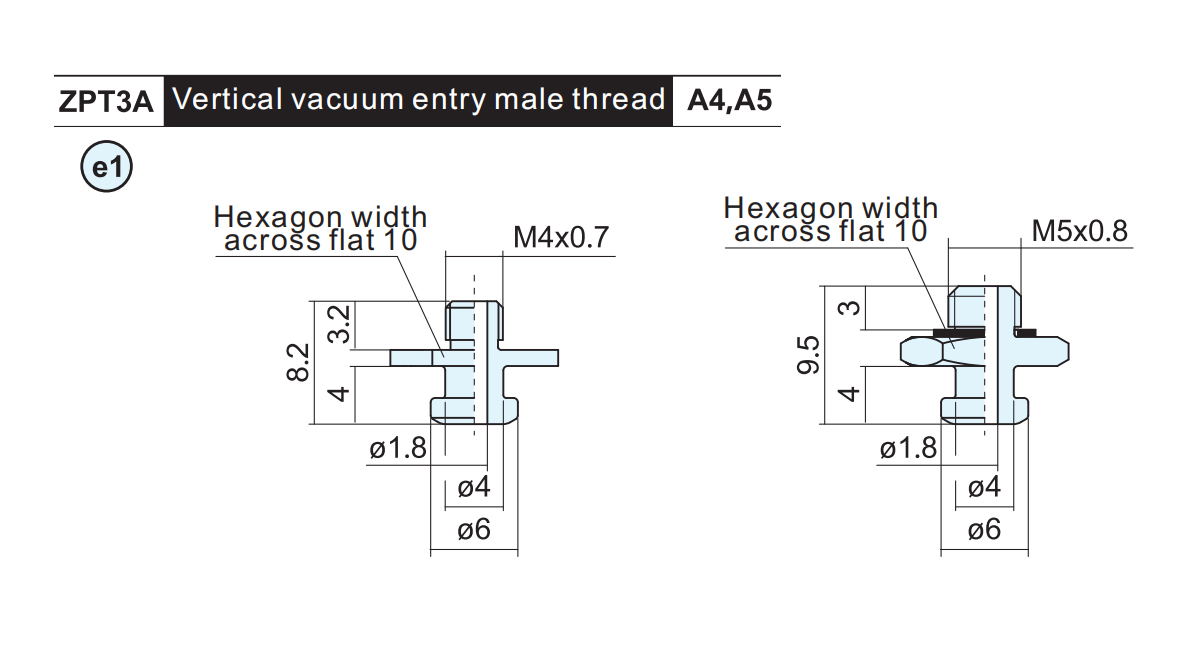

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

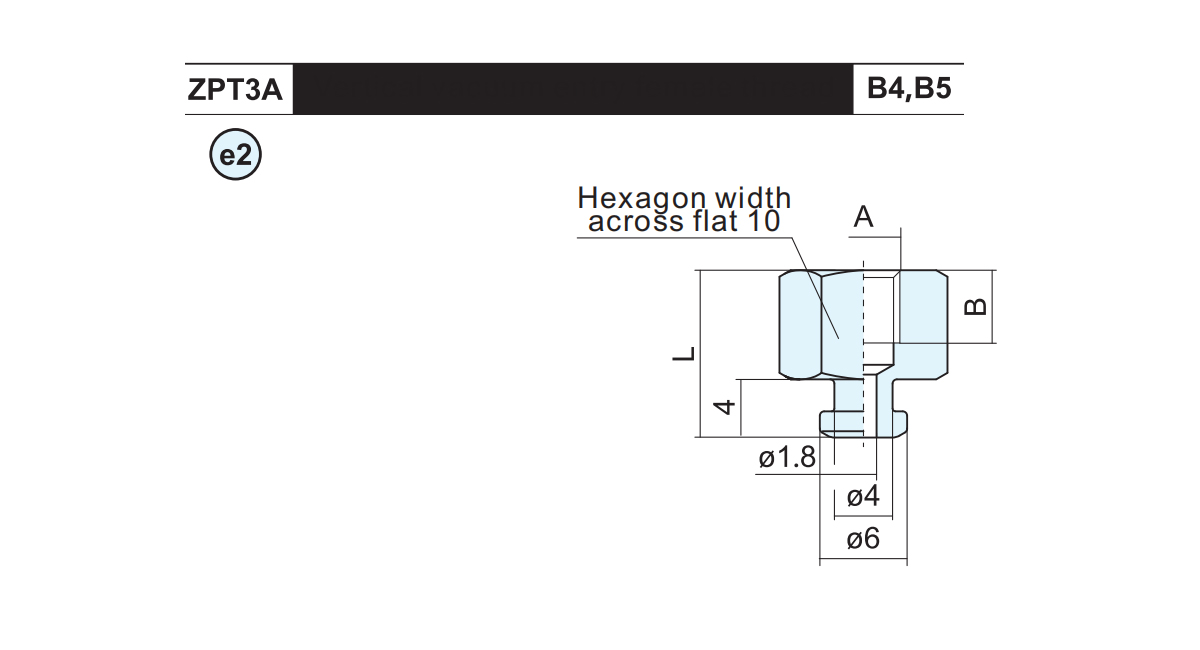

    شماره قسمت آداپتور A B L وزن پد قابل اجرا
    ZPT3A-B4 M4×0.7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0.8 5 11.5 5.2

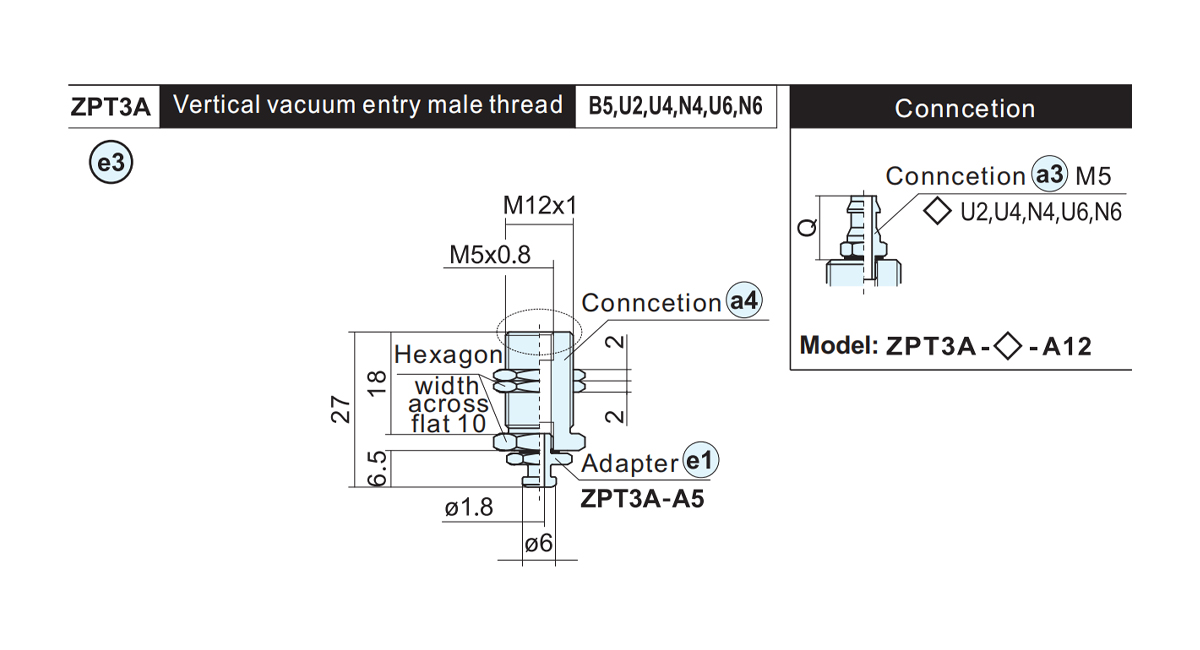

    شماره قسمت آداپتور وزن Concesion پد قابل اجرا
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

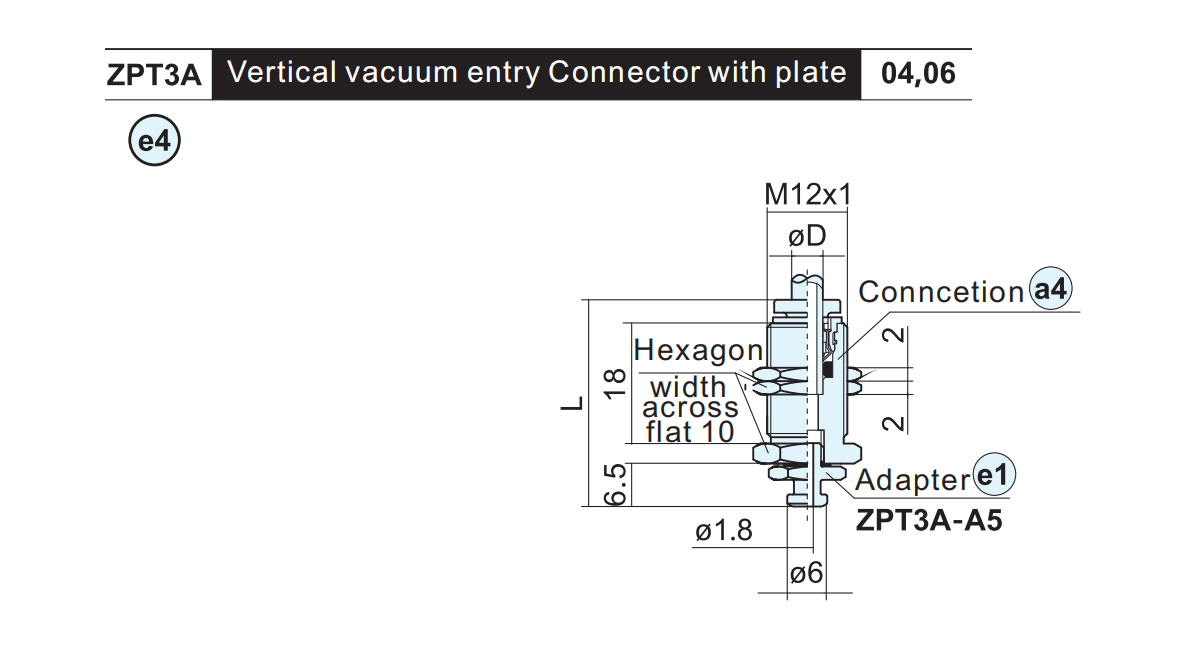

    شماره قسمت آداپتور. ØD L وزن Concesion پد قابل اجرا
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

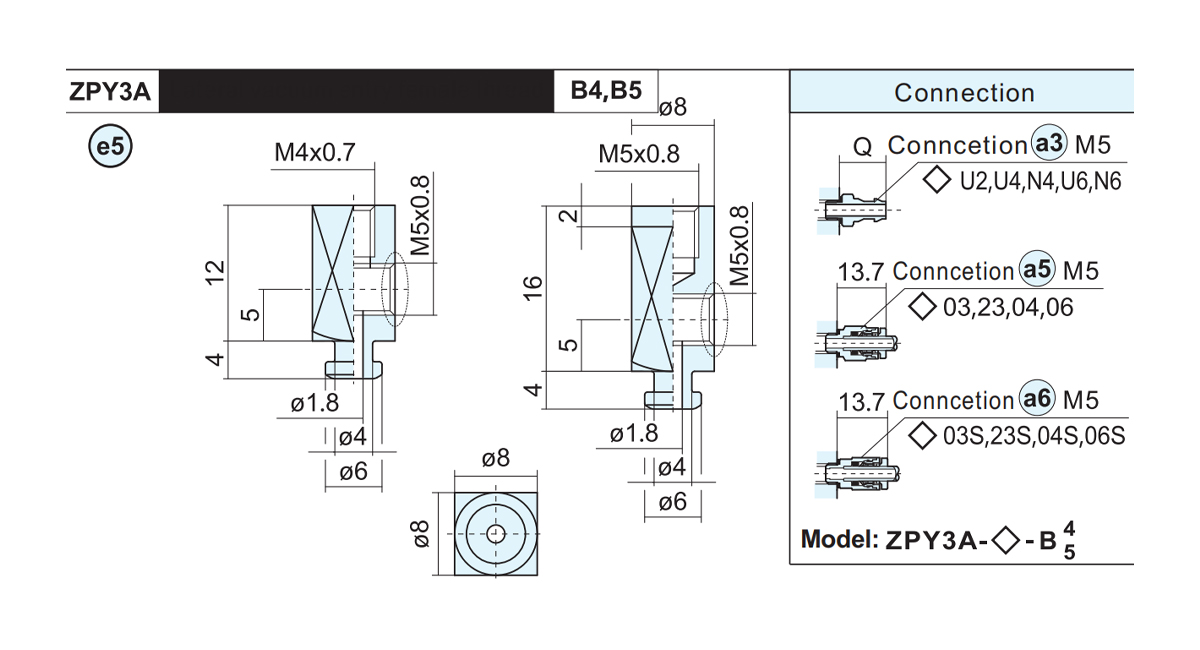

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

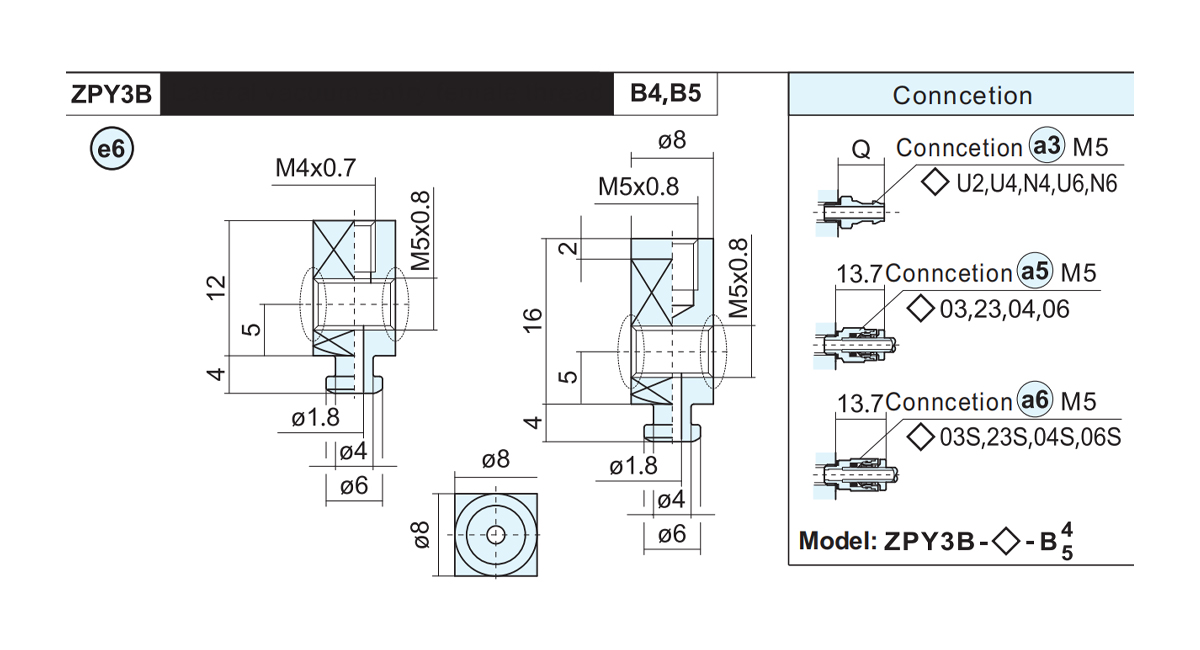

    شماره قسمت آداپتور وزن پد قابل اجرا
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

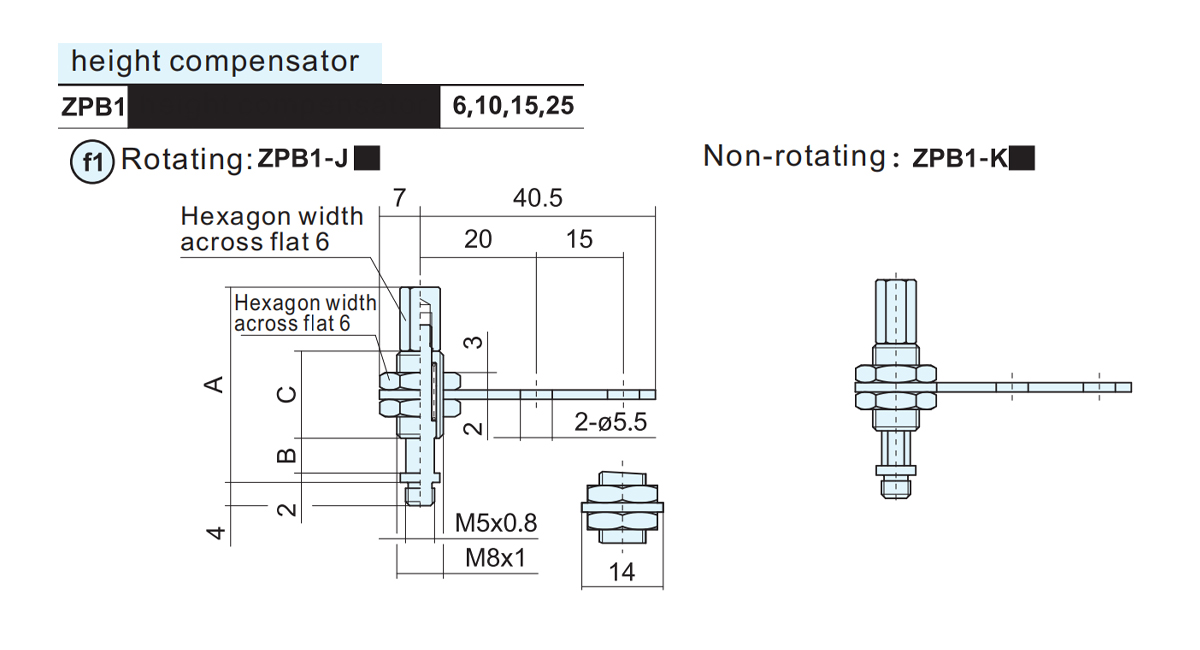

    مدل A B C ●وزن
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●نوع جبران کننده ارتفاع: چرخشی (J)، غیر چرخشی (K)

    ■ ضربه بافر (mm): 6،10،15،25

    مدل A B C وزن
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    مدل A B C ●وزن
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●نوع جبران کننده ارتفاع: چرخشی (J)، غیر چرخشی (K)

    ■ ضربه بافر: 3،6،10

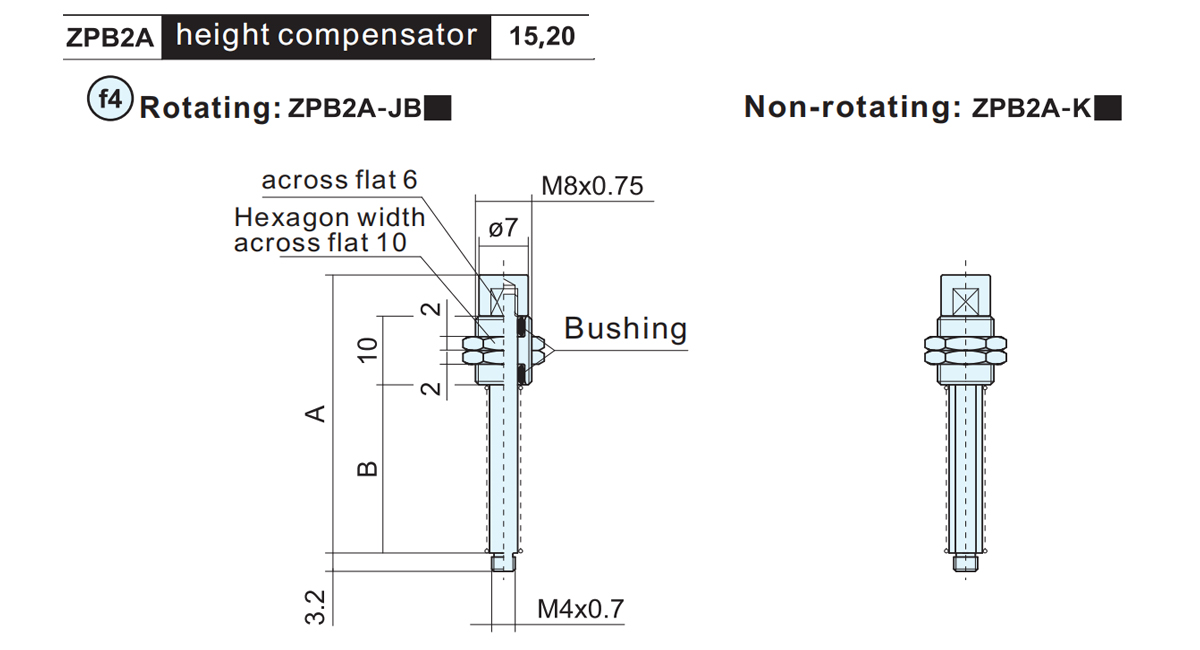

    مدل A B ●وزن
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●نوع جبران کننده ارتفاع: چرخشی (J)، غیر چرخشی (K)

    ■ ضربه بافر: 15،20

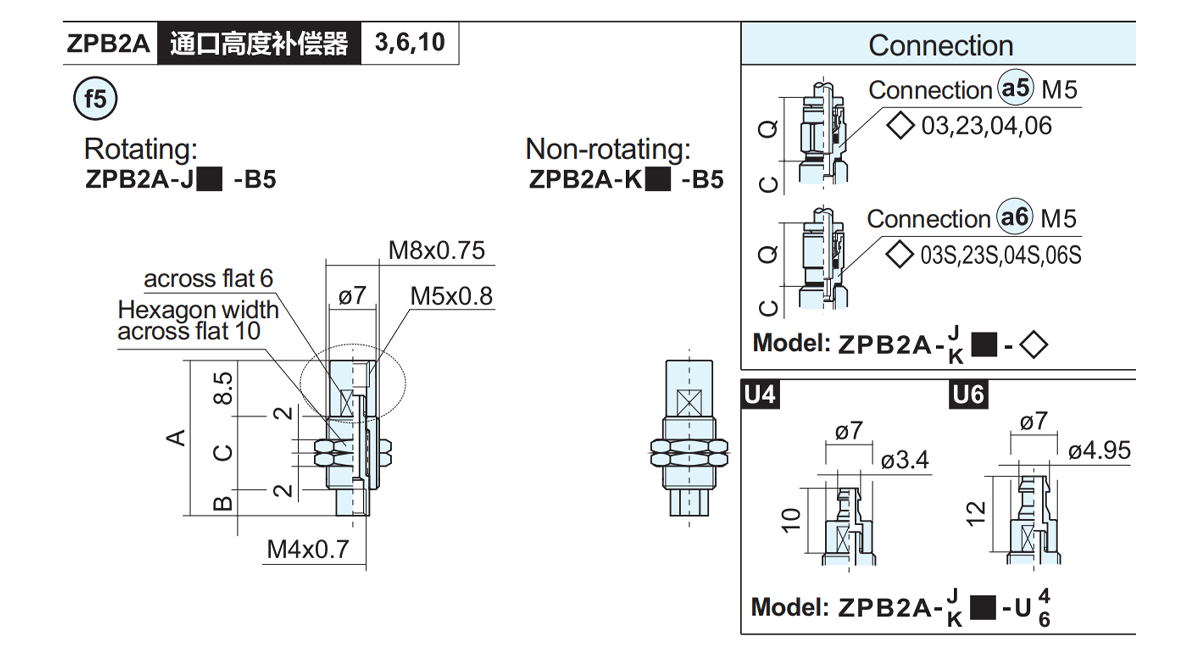

    مدل A B C ●وزن
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●نوع جبران کننده ارتفاع: چرخشی (J)، غیر چرخشی (K)

    ■ ضربه بافر: 3،6،10

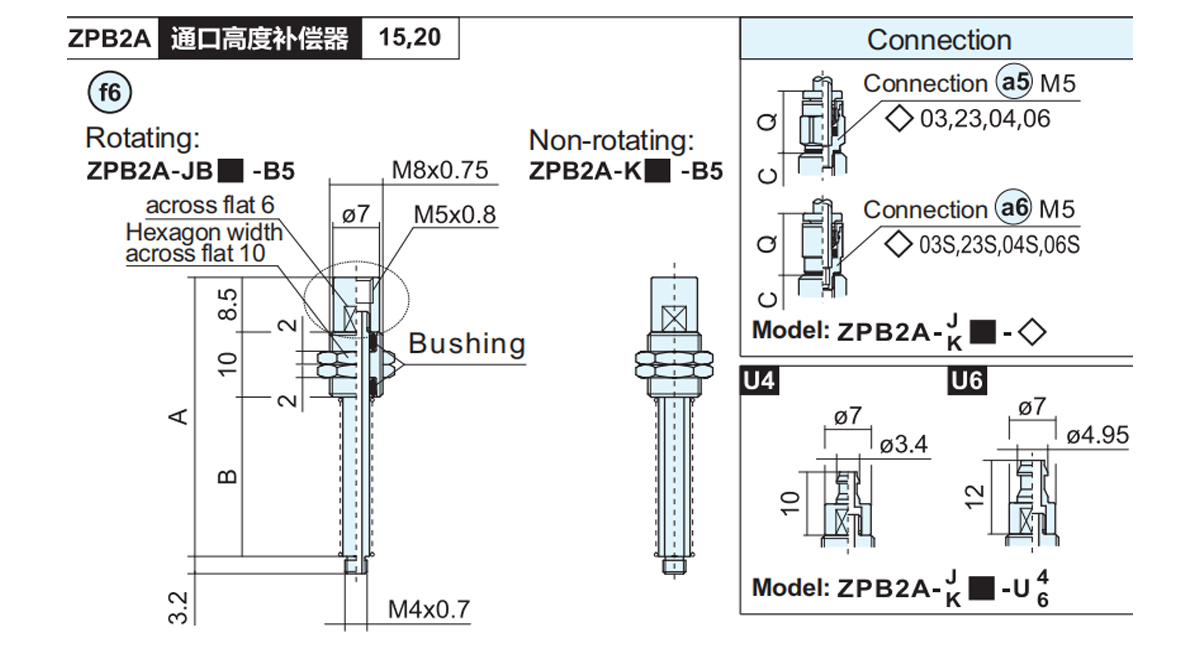

    مدل A B ● وزن
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●نوع جبران کننده ارتفاع: چرخشی (J)، غیر چرخشی (K) □ضربه بافر: 15،20

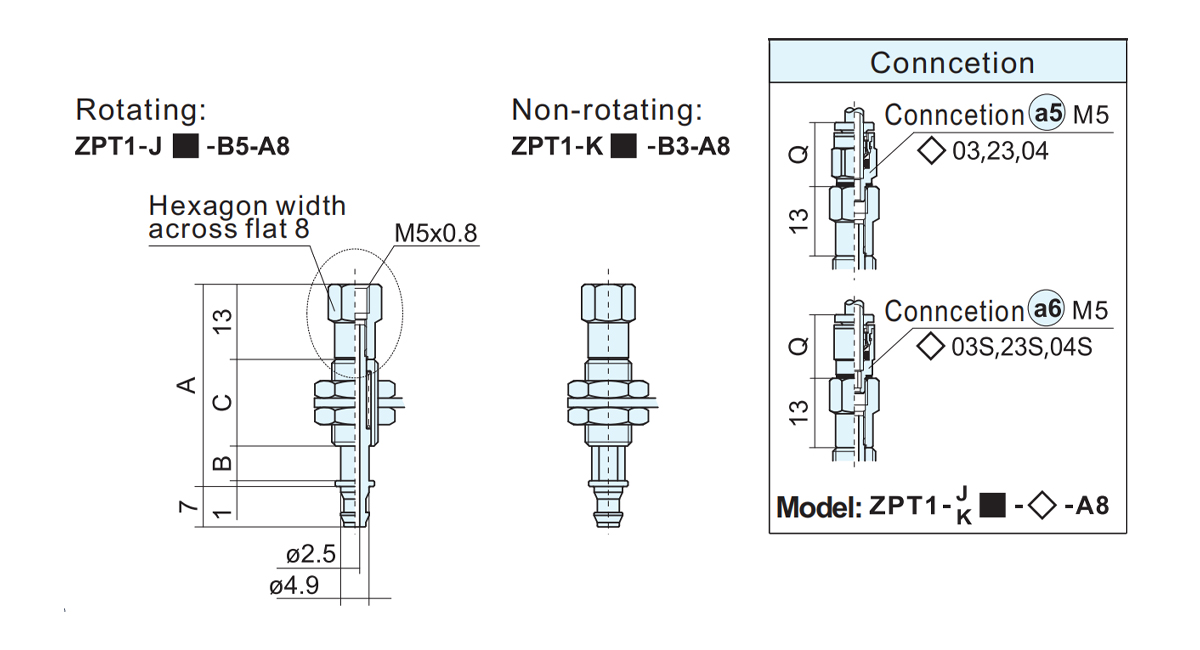

    مدل A B C ●وزن پد قابل اجرا
    J K

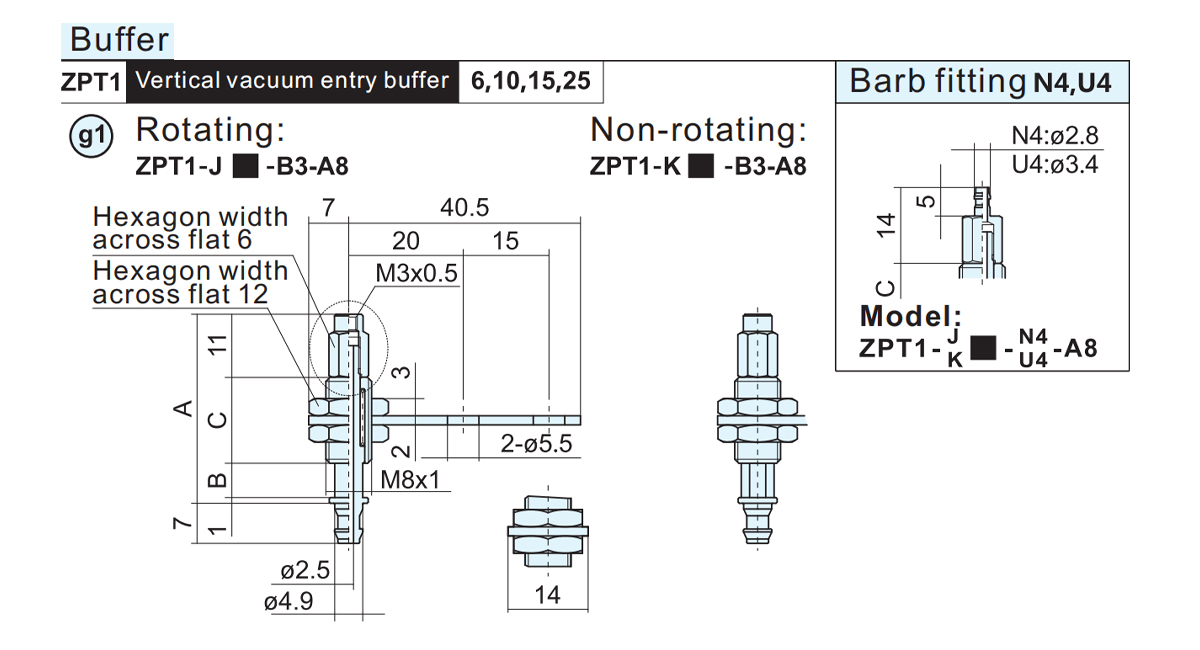

    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●نوع جبران کننده ارتفاع: چرخشی (J)، غیر چرخشی (K) ■ ضربه بافر (mm): 6،10،15،25

    مدل A B C ●وزن پد قابل اجرا
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    مدل A B C وزن پد قابل اجرا
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■ ضربه بافر: 3،6

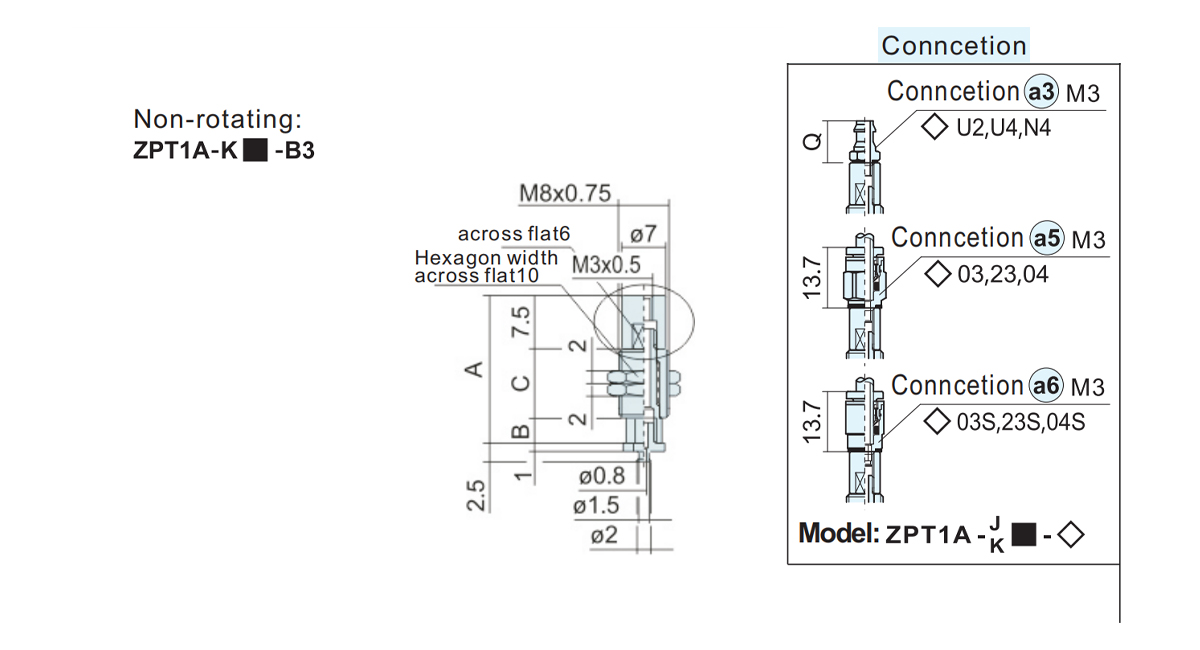

    مدل A B C وزن پد قابل اجرا
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
