فنجان مکش وکیوم سنگین سری ZP (Ø32~Ø340) تامینکنندگان

صفحه اصلی / محصولات / اجزای خلاء / فنجان مکش خلاء / فنجان مکش، آداپتور و براکت بافر خلاء سری ZP / فنجان مکش وکیوم سنگین سری ZP (Ø32~Ø340)

فنجان مکش وکیوم سنگین سری ZP (Ø32~Ø340) فنجان مکش وکیوم سنگین سری ZP (Ø32~Ø340)
  • فنجان مکش وکیوم سنگین سری ZP (Ø32~Ø340)
  • فنجان مکش وکیوم سنگین سری ZP (Ø32~Ø340)
فنجان مکش، آداپتور و براکت بافر خلاء سری ZP

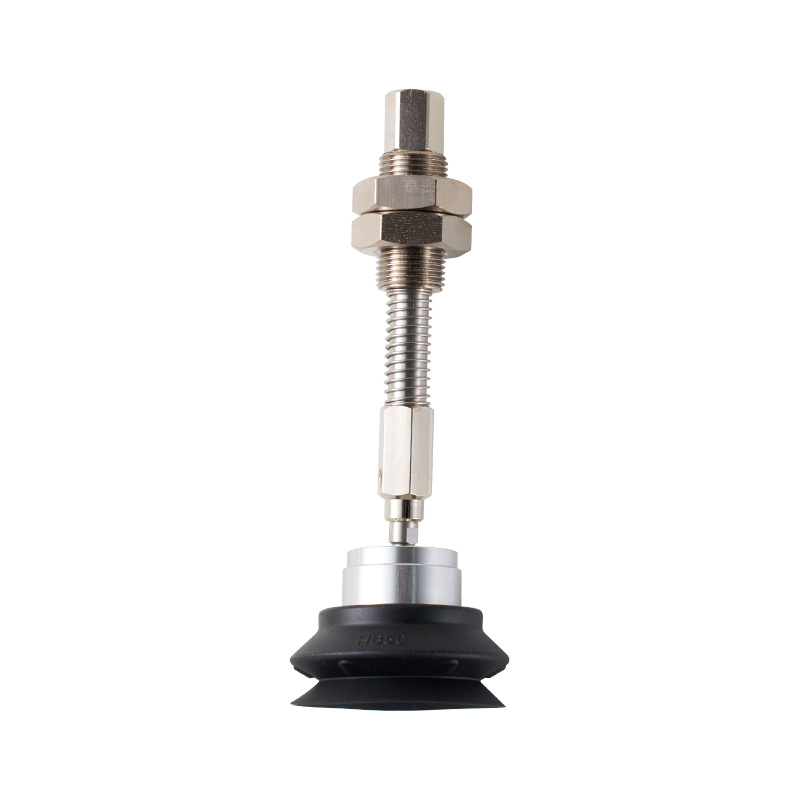

فنجان مکش وکیوم سنگین سری ZP (Ø32~Ø340)

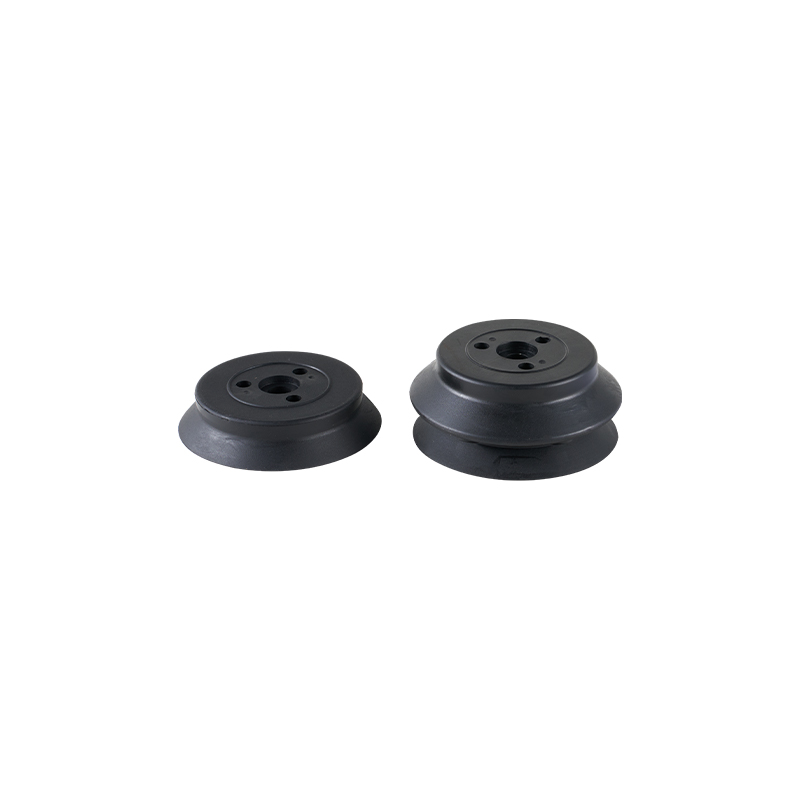

فنجان مکش خلاء سنگین سری ZP (Ø32~Ø340) یک جزء مکش هسته ای است که برای سناریوهای حمل و نقل صنعتی با شدت بالا طراحی شده است. این برای جابجایی قطعات مختلف بزرگ، سنگین یا سطح پیچیده مناسب است و راه حل های قابل اعتماد گرفتن خلاء را در زمینه خطوط تولید خودکار و جابجایی مواد سنگین ارائه می دهد.

ویژگی های اصلی:

● طراحی ساختاری تقویت شده
استفاده از مواد کامپوزیت چند لایه و ساختار تقویت کننده داخلی به طور قابل توجهی مقاومت کلی در برابر تغییر شکل و استحکام خستگی را بهبود می بخشد و پایداری سازه را در شرایط بارگذاری زیاد مداوم تضمین می کند.

● پوشش اندازه وسیع
گستره مشخصات از Ø32 تا Ø340 می تواند به طور انعطاف پذیر با وظایف جابجایی اشیاء مختلف از اجزای فلزی کوچک گرفته تا صفحات بزرگ، مواد کامپوزیتی و غیره سازگار شود.

● سازگاری سطح پیچیده
پیکربندی لبه ویژه هم آب بندی و هم انعطاف پذیری را در نظر می گیرد و همچنان می تواند جذب موثر را روی سطوح کمی ناهموار، روغنی یا با بافت ریز حفظ کند.

● تحمل شرایط کاری بالا
لایه اسکلت مقاوم در برابر پارگی داخلی در برابر لبه های تیز و ضربه های ناگهانی مقاومت می کند. مقاومت در برابر دما و مقاومت در برابر خوردگی شیمیایی نیازهای اکثر محیط های سایت صنعتی را برآورده می کند.

●یکپارچه سازی و سازگاری سیستم
طراحی رابط استاندارد اتصال سریع با ژنراتورهای خلاء اصلی را تسهیل می‌کند و از ادغام مدولار در وسایل انتهای بازوی روباتیک یا قاب‌های جابجایی ثابت پشتیبانی می‌کند.

●بهینه سازی هزینه تعمیر و نگهداری
قطعات آسیب پذیر کلیدی طراحی قابل تعویضی دارند که نیازی به تعویض کلی پس از سایش محلی ندارد و هزینه نگهداری جامع در استفاده طولانی مدت را کاهش می دهد.

ایمیل: manager@cktworld.com
دانلود
قبلی:فنجان مکش خلاء سنگین سری ZP با آداپتور و براکت بافر (Ø32~Ø340)
بعدی:مقاله بعدی وجود ندارد

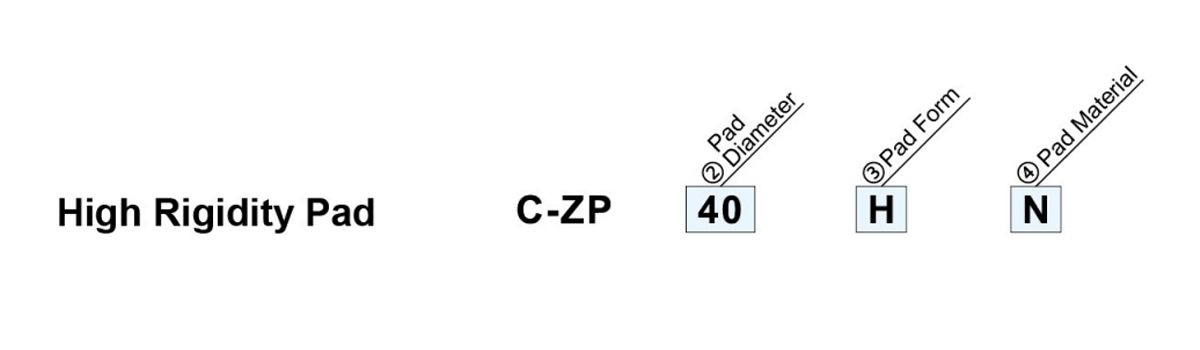

  • ② قطر پد (میلی متر)/③ نوع پد☆ H* من* J* K* M* N1 O1 ④  مواد پد □
    32 40 50 63 80 100 125 150 200 250 300 340 N NBR
    Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 Ø300 Ø340
    H نوع مسطح با دنده ● ● ● ● ● ● ● ● ● ● ● ● S سیلیکون
    HB نوع دم ● ● ● ● ● ● ● ● - - - -

    ●همان حروف اولیه نشان می دهد که آداپتور جهانی است.

  • مدل وزن (گرم)

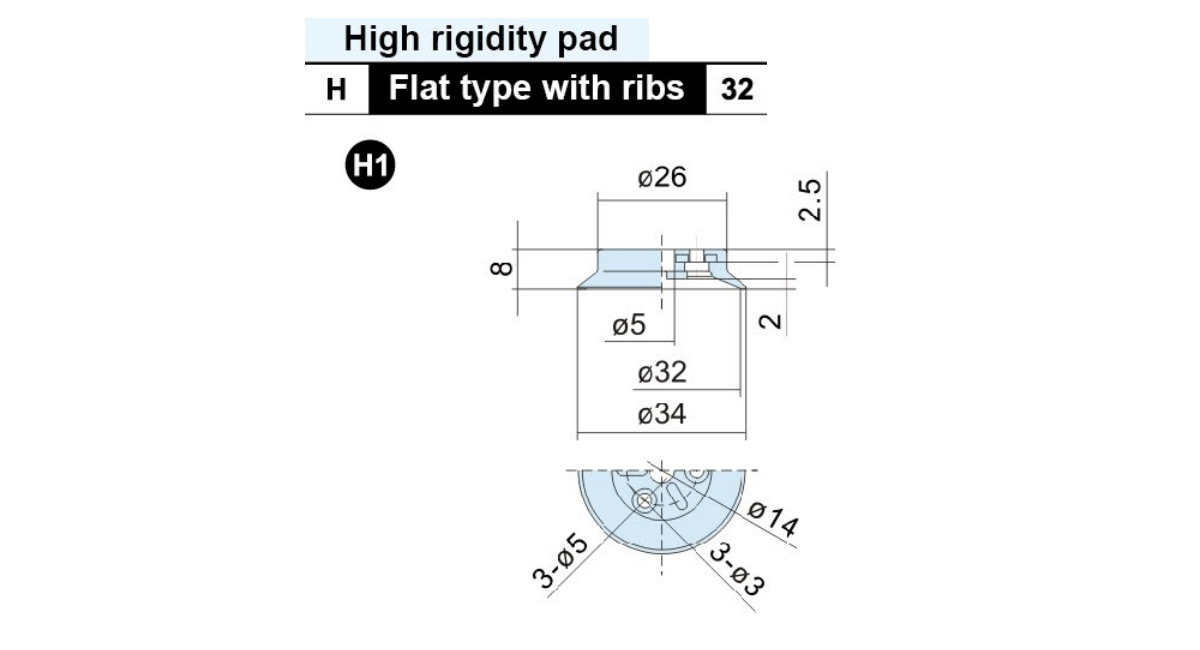

    C-ZP32H□ 7.2

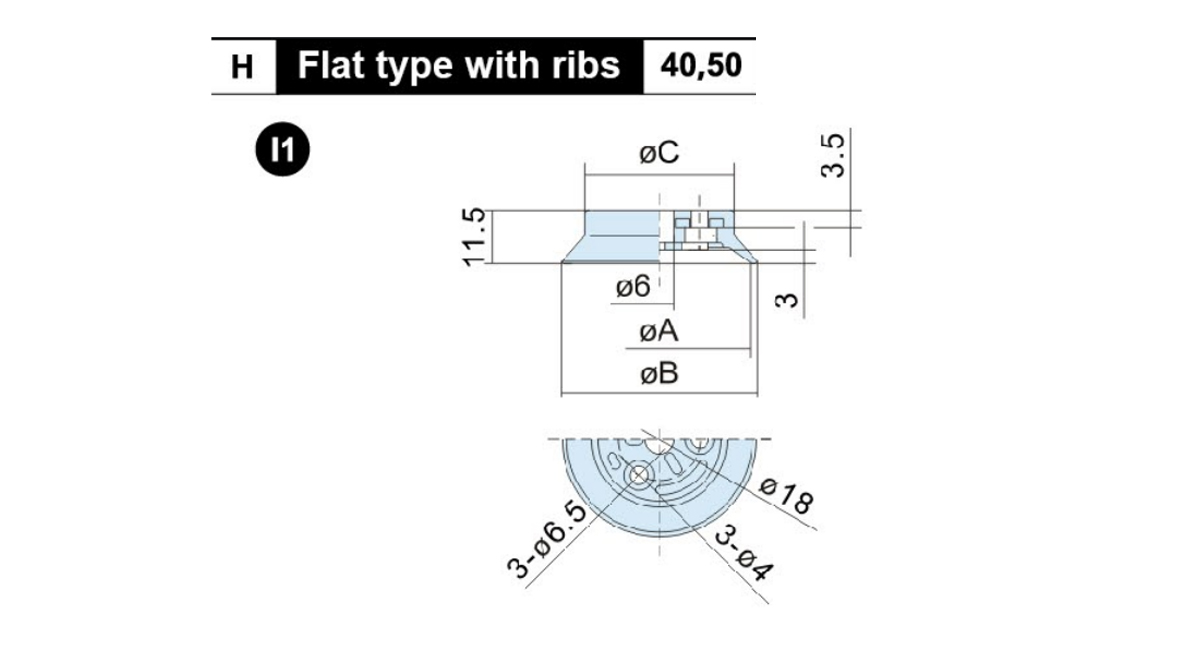

    مدل ØA ØB ØC وزن (گرم)
    C-ZP40H□ 40 42 32 14.2
    C-ZP50H□ 50 52 42 27

    مدل ØA ØB ØC P Y وزن (گرم)

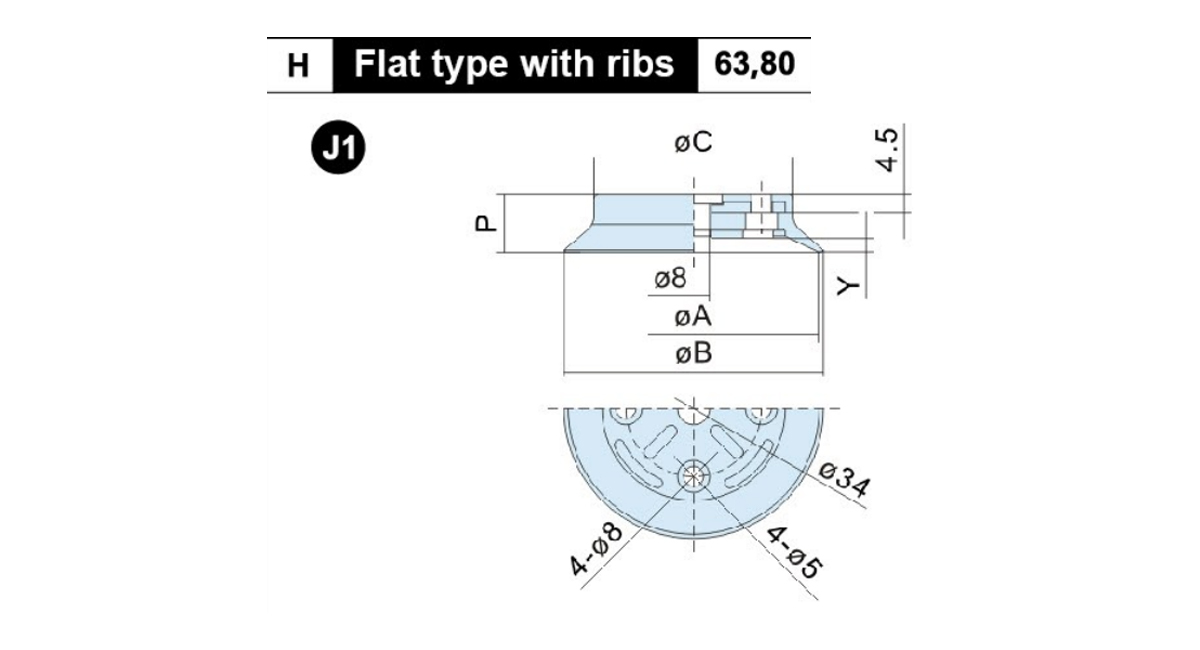

    C-ZP63H□ 63 65 50 14.5 3.5 52
    C-ZP80H□ 80 82 61 16.5 4.5 80

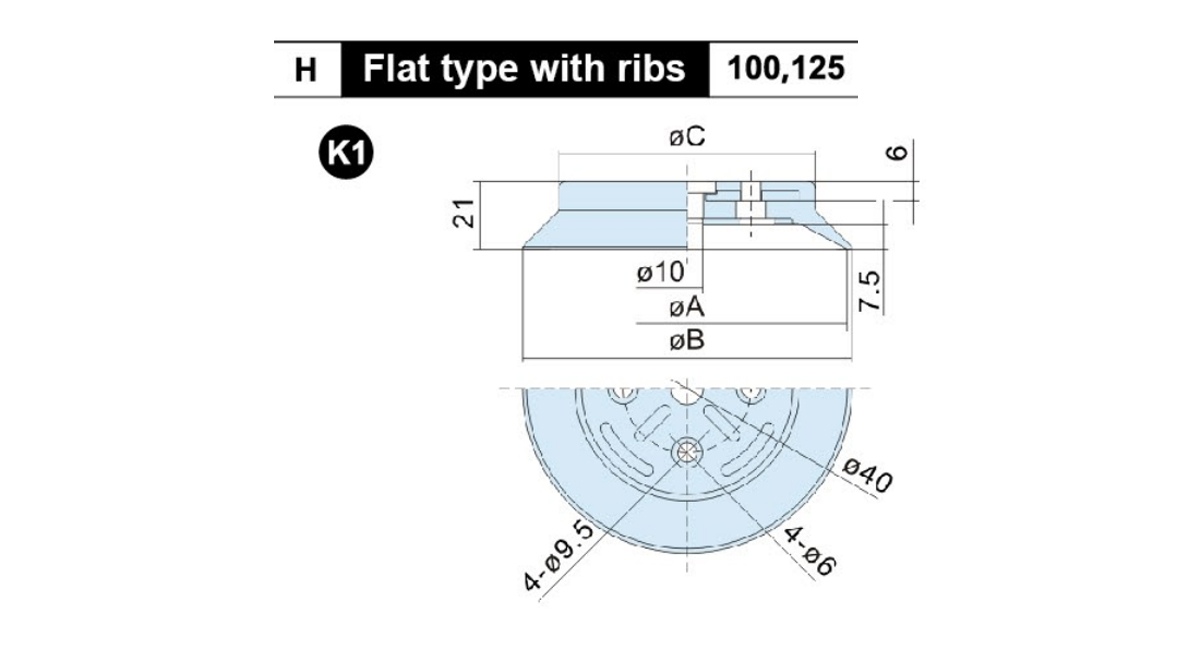

    مدل ØA ØB ØC وزن (گرم)
    C-ZP100H□ 100 103 80 177
    C-ZP125H□ 125 128 104 310

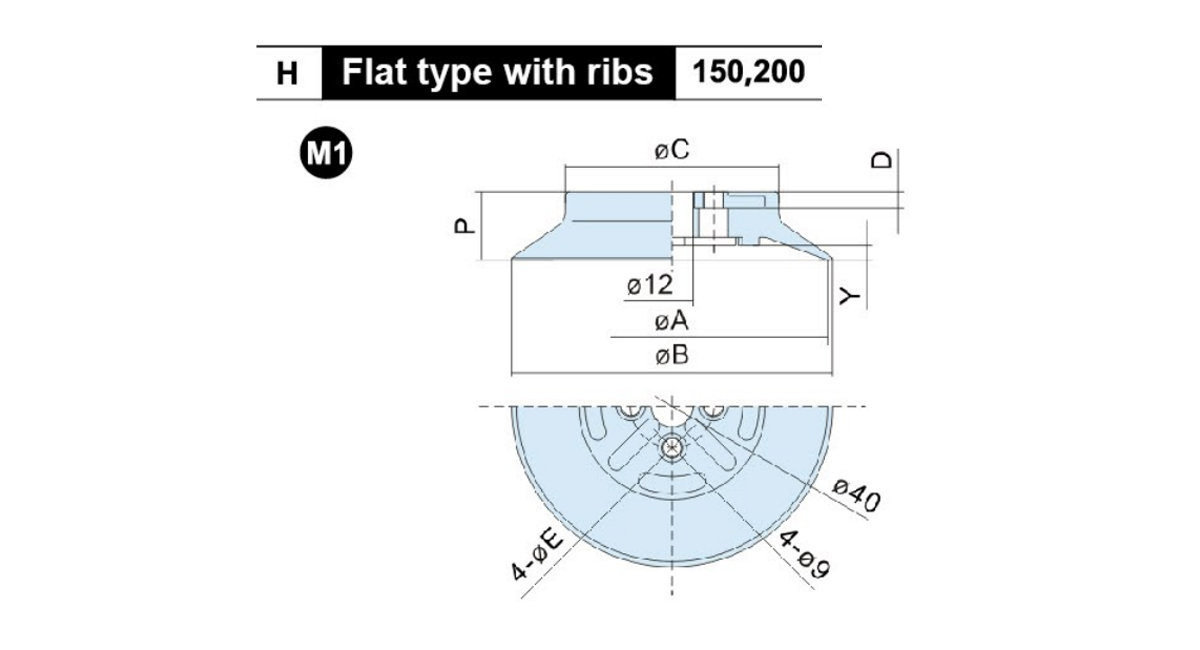

    مدل ØA ØB ØC D ØE P Y وزن (گرم)
    C-ZP150H□ 150 155 103 8 14 33 7 355
    C-ZP200H□ 200 205 140 11 12 36 13 542

    مدل وزن (گرم)

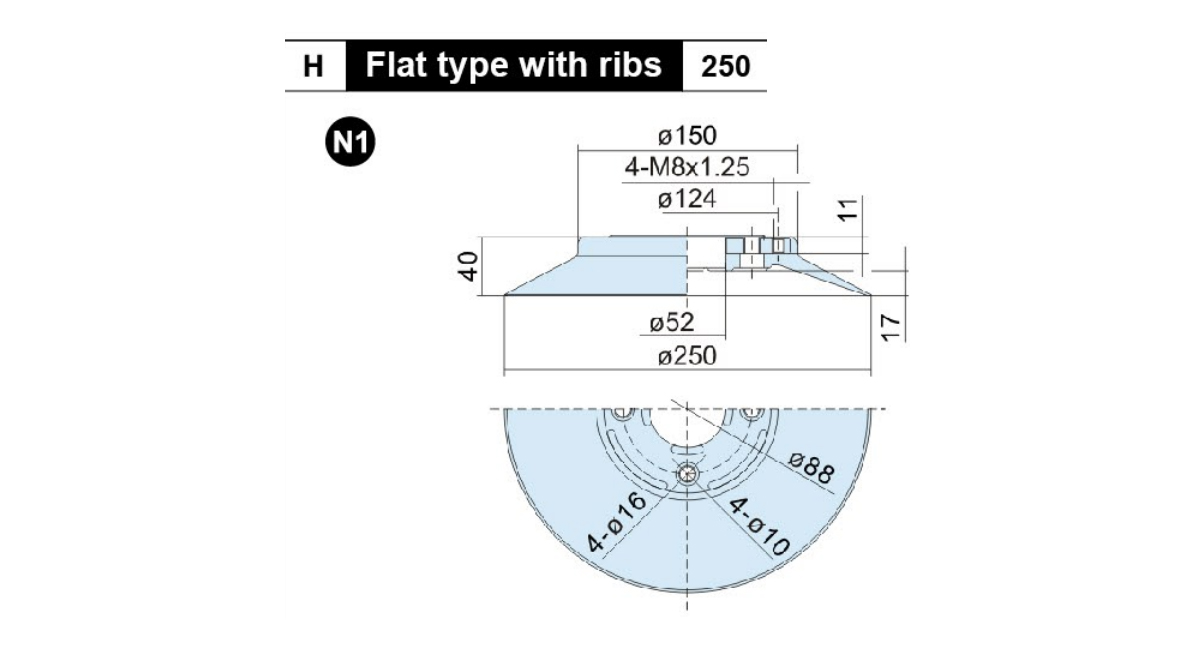

    C-ZP250H□ 835

    مدل وزن (گرم)

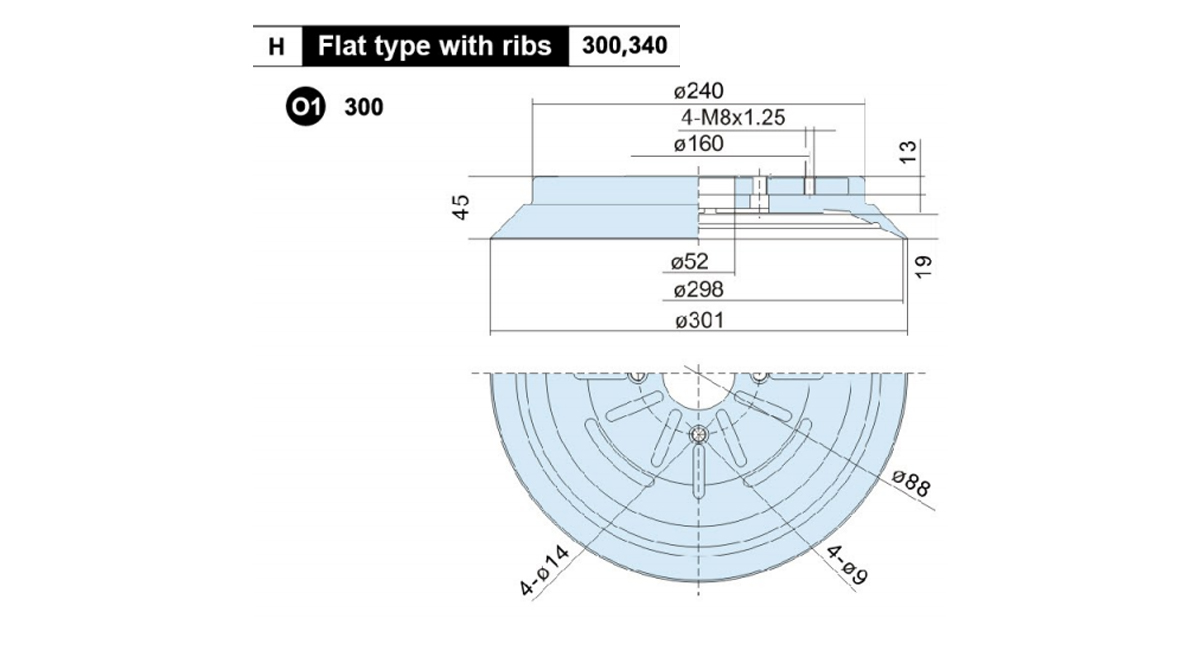

    C-ZP300H□ 2117

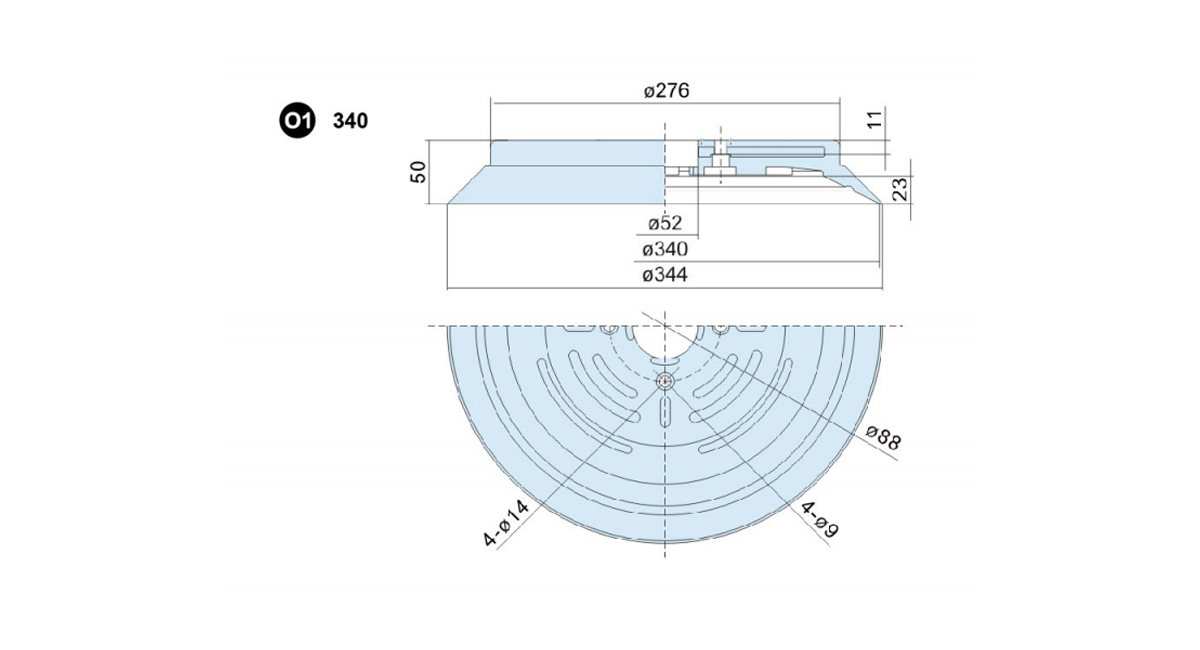

    مدل وزن (گرم)
    C-ZP340H□ 2630

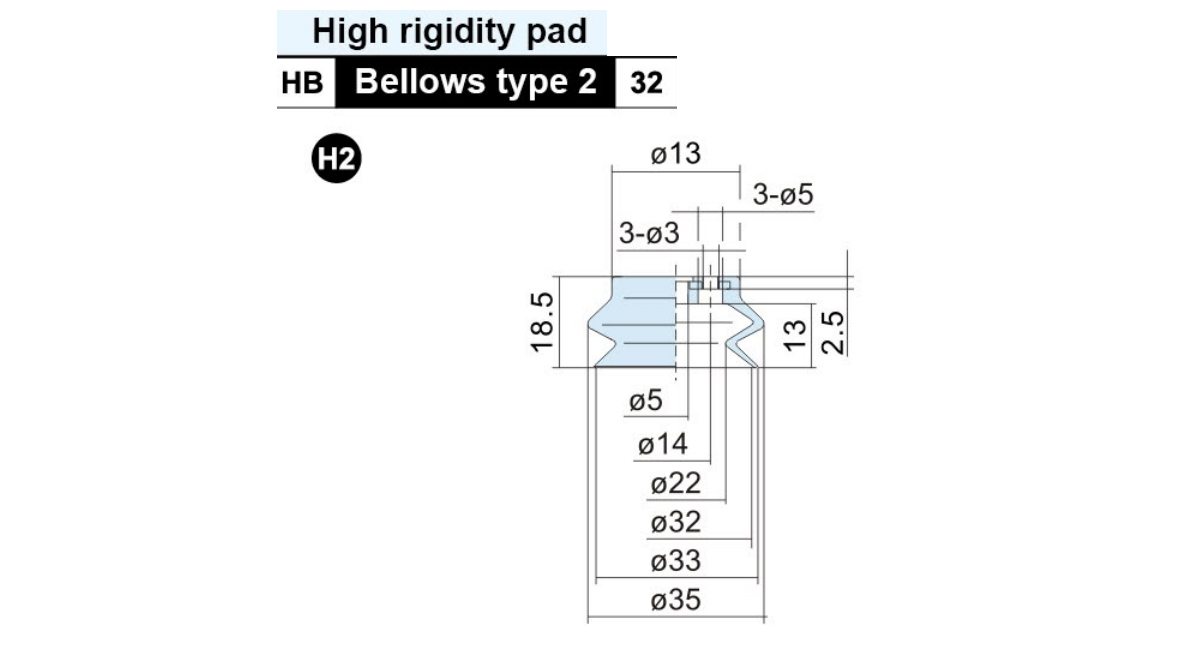

    مدل وزن (گرم)
    C-ZP32HB□ 9.1

    مدل ØA ØB ØC ØD ØE P Y وزن (گرم)

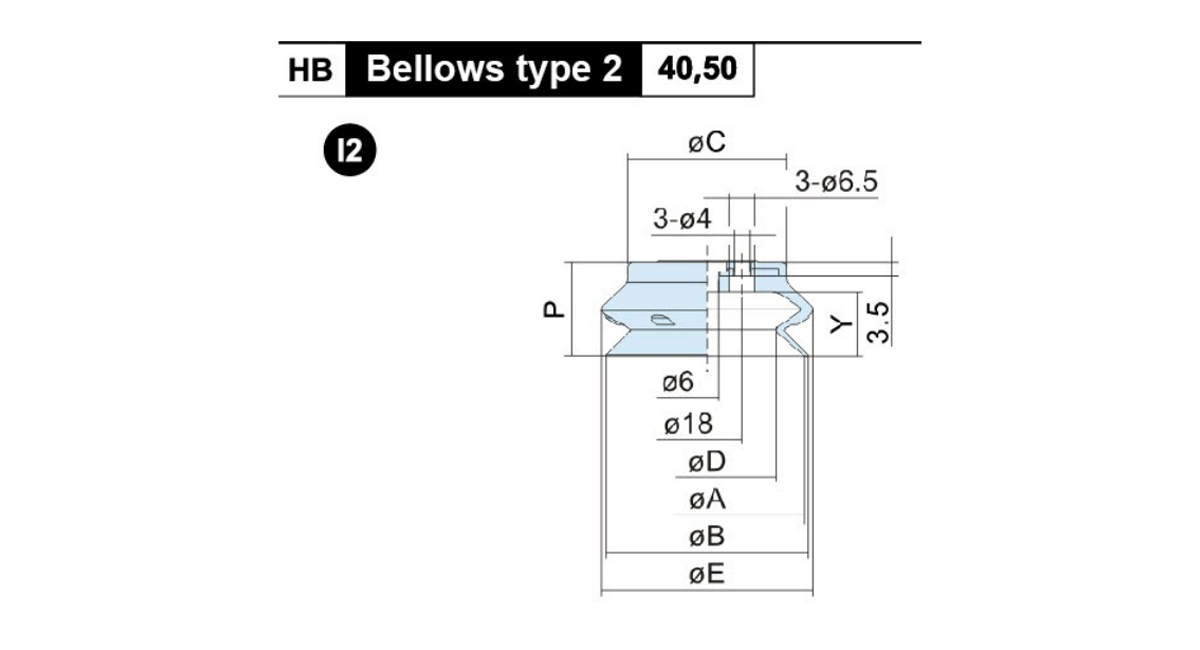

    C-ZP40HB□ 40 41 30 28 43 20.5 13 16.7
    C-ZP50HB□ 50 52 40.5 36 54 24 16.5 32.1

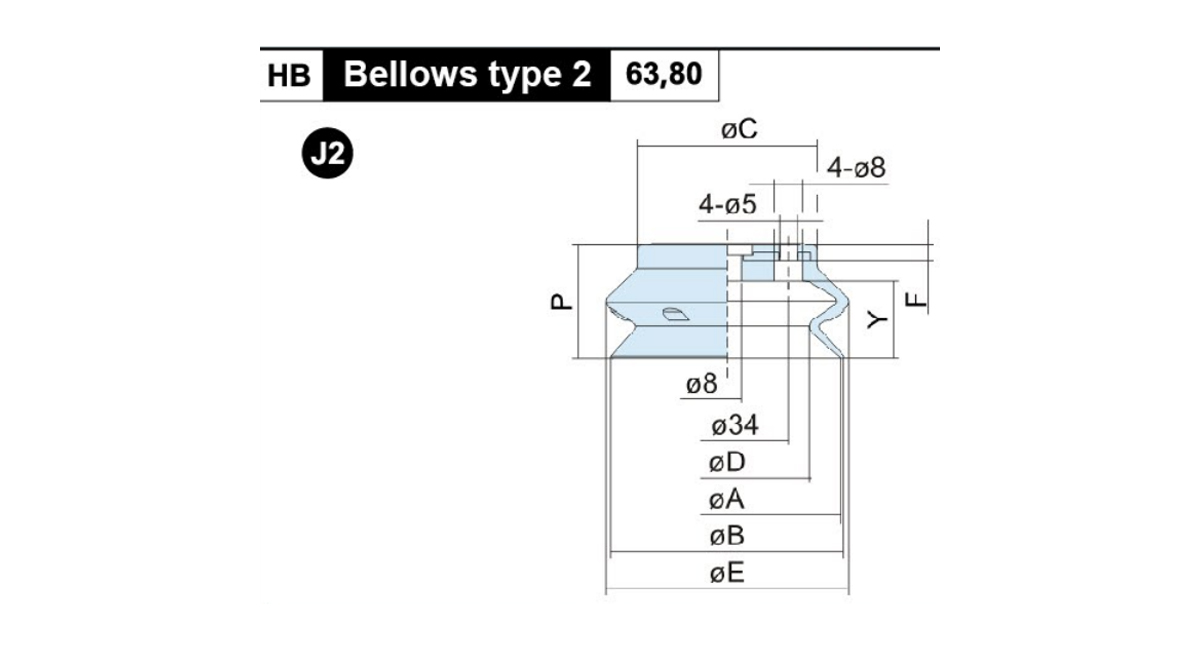

    مدل ØA ØB ØC ØD ØE F P Y وزن (گرم)
    C-ZP63HB□ 63 65 50 46 68 4.5 31.5 21.5 66
    C-ZP80HB□ 80 83 64 58 85 5 37 27.5 101.2

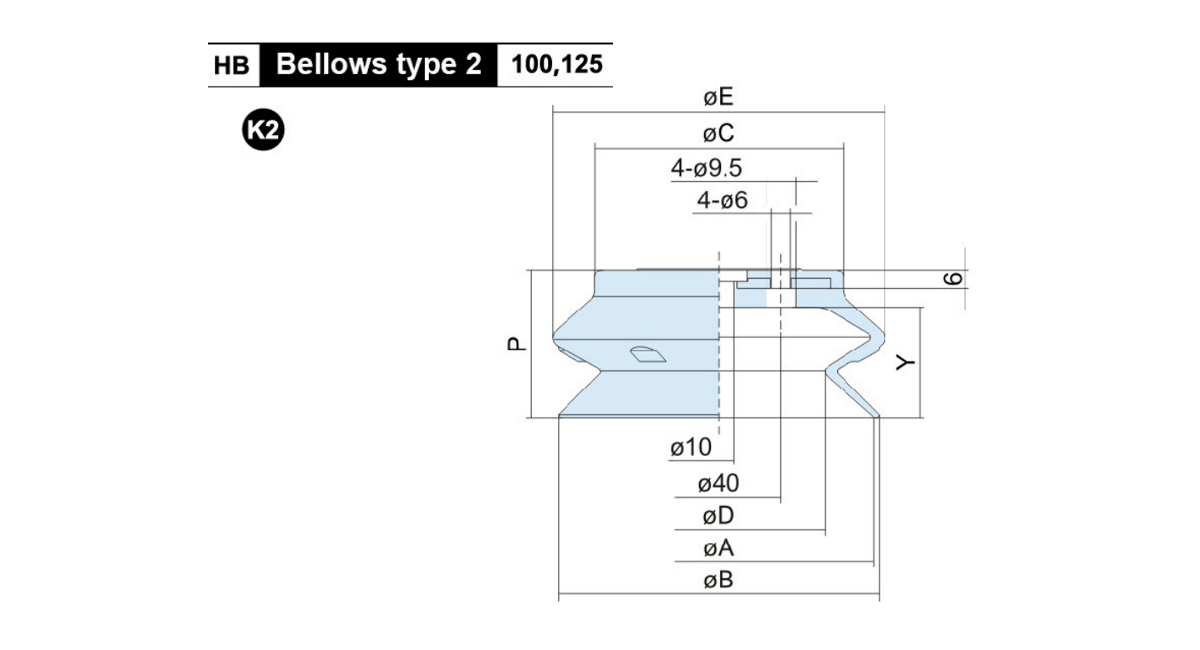

    مدل ØA ØB ØC ØD ØE P Y وزن (گرم)
    C-ZP100HB□ 100 103 80 69 107 47.5 35.5 225
    C-ZP125HB□ 125 129 105 89 135 56 44 414

    مدل وزن (گرم)
    C-ZP150HB□ 421

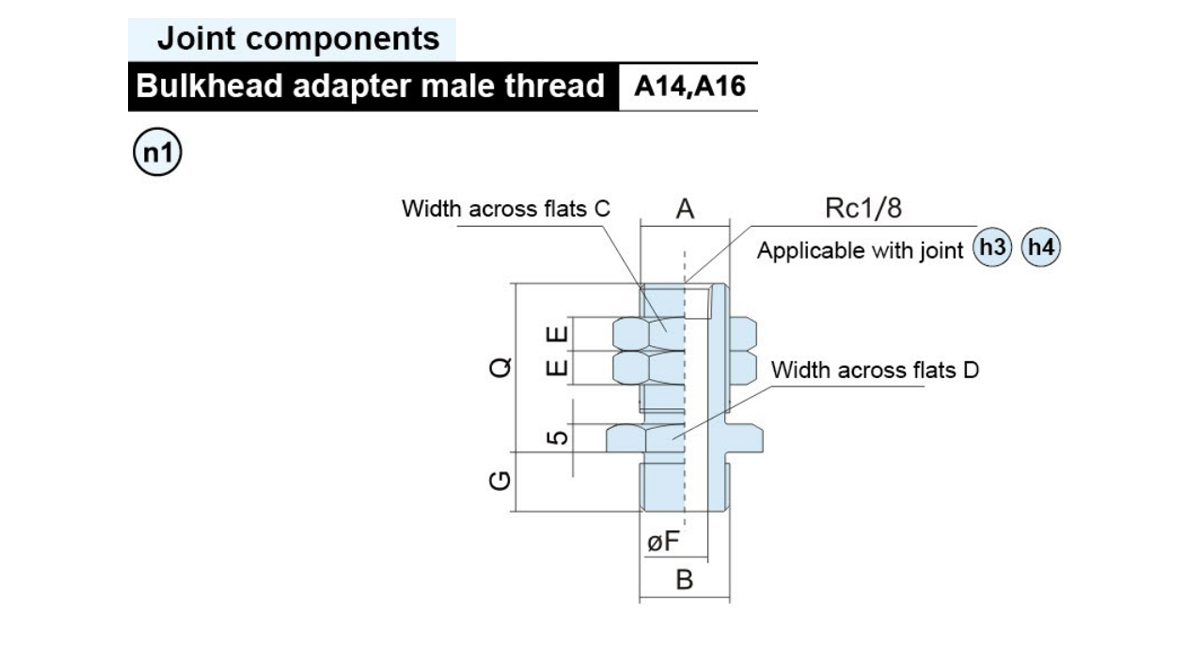

    مدل A B C D E ØF G Q وزن (گرم)
    ZPTH-A14 M14×1 M10×1.5 19 19 5 6 8 30 46.5
    ZPTH-A14-3 45 59.7
    ZPTH-A16 M16×1.5 M16×1.5 22 24 6 8 8.5 30 70.5

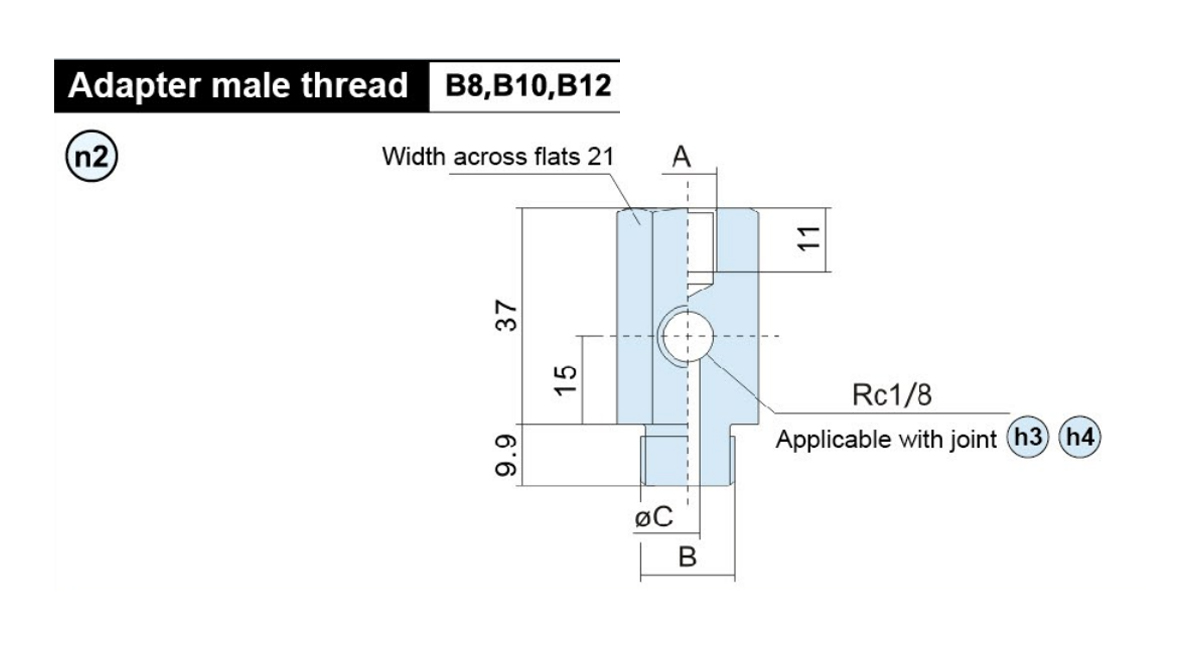

    مدل A B ØC وزن (گرم)
    ZPX1H-B8 M8×1.25 M10×1.5 5 110.5
    ZPX1H-B10 M10×1.5 106.3
    ZPX1H-B12 M12×1.75 106.5
    ZPX2H-B10 M10×1.5 M12×1.75 6 185
    ZPX2H-B12 M12×1.75 182.5

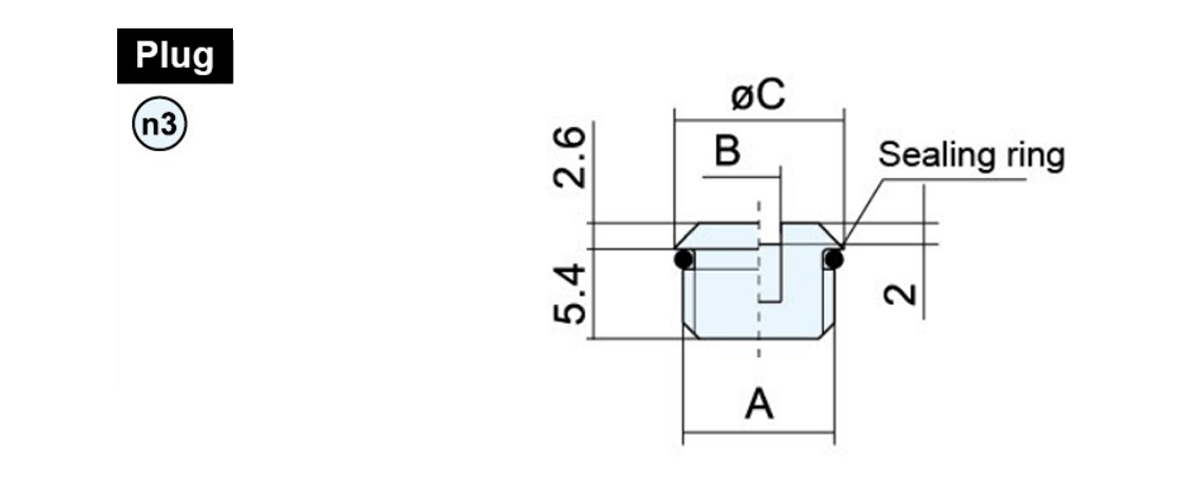

    مدل A B ØC وزن (گرم)
    D-01B G1/8 1.8 10.8 0.6
    D-02B G1/4 1.6 13.9 1.1

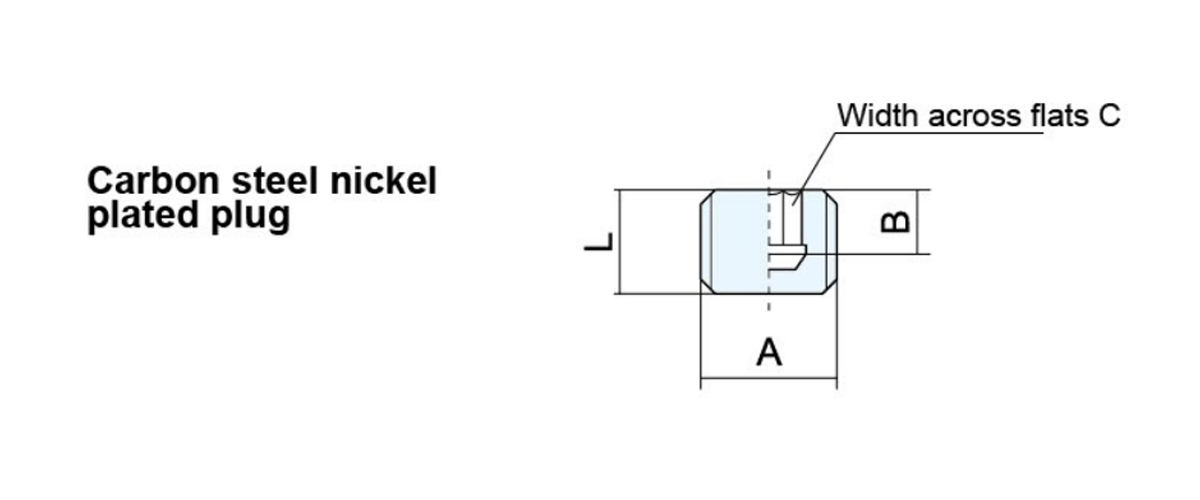

    مدل A B C L وزن (گرم)
    D-01 G1/8 4 5 8 3
    D-02 G1/4 5 6 8.4 6
    D-03 G3/8 7 8 11.4 13.5
    D-04 G1/2 7.2 10 13.9 26

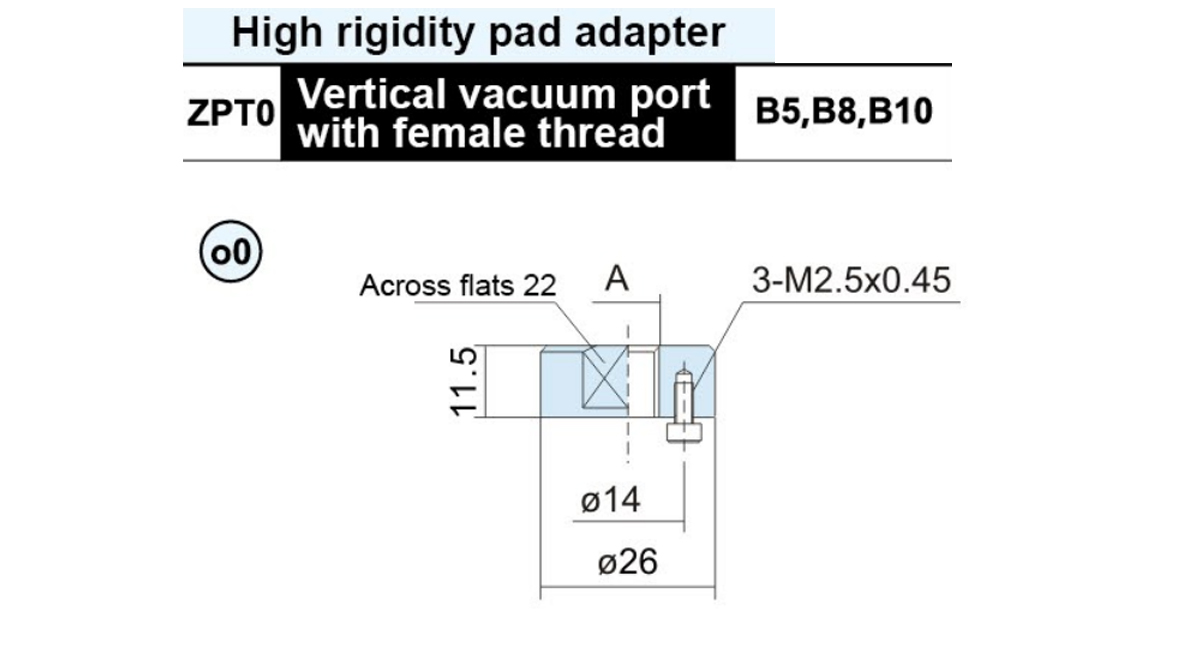

    مدل A وزن (گرم) پد قابل اجرا
    ZPT0-B5 M5×0.8 15.6 H1 H2
    ZPT0-B8 M8×1.25 14.8
    ZPT0-B10 M10×1.5 13.8

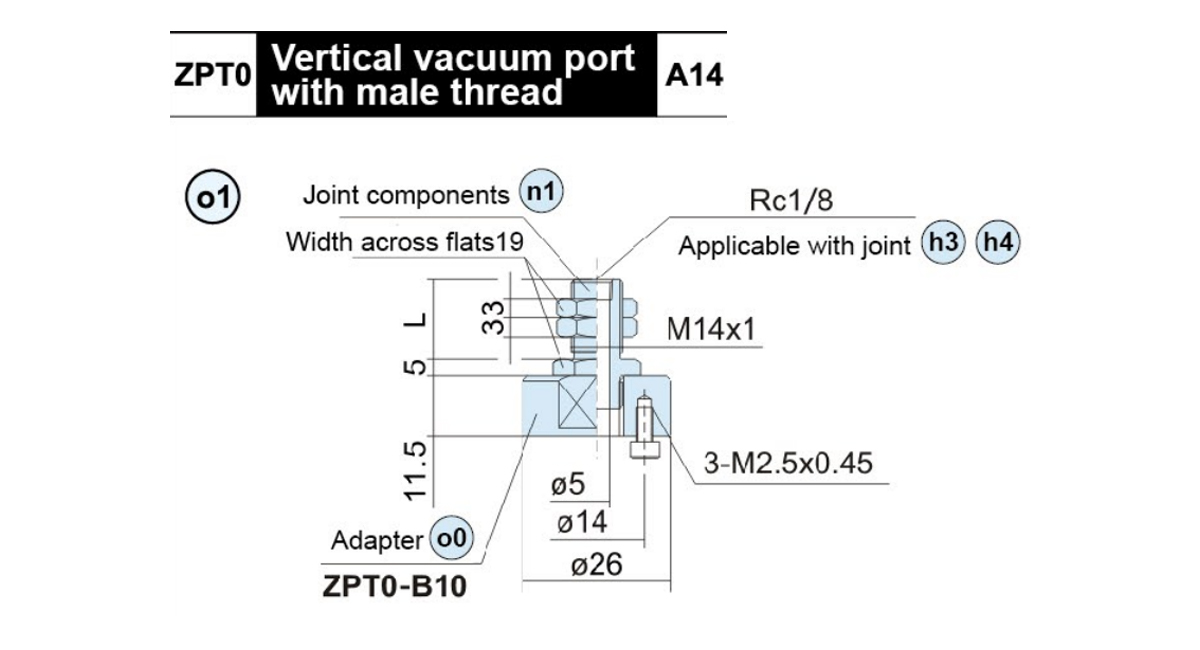

    مدل L وزن (گرم) پد قابل اجرا
    ZPT0-A14 25 61.3 H1 H2
    ZPT0-A14-3 40 74.5

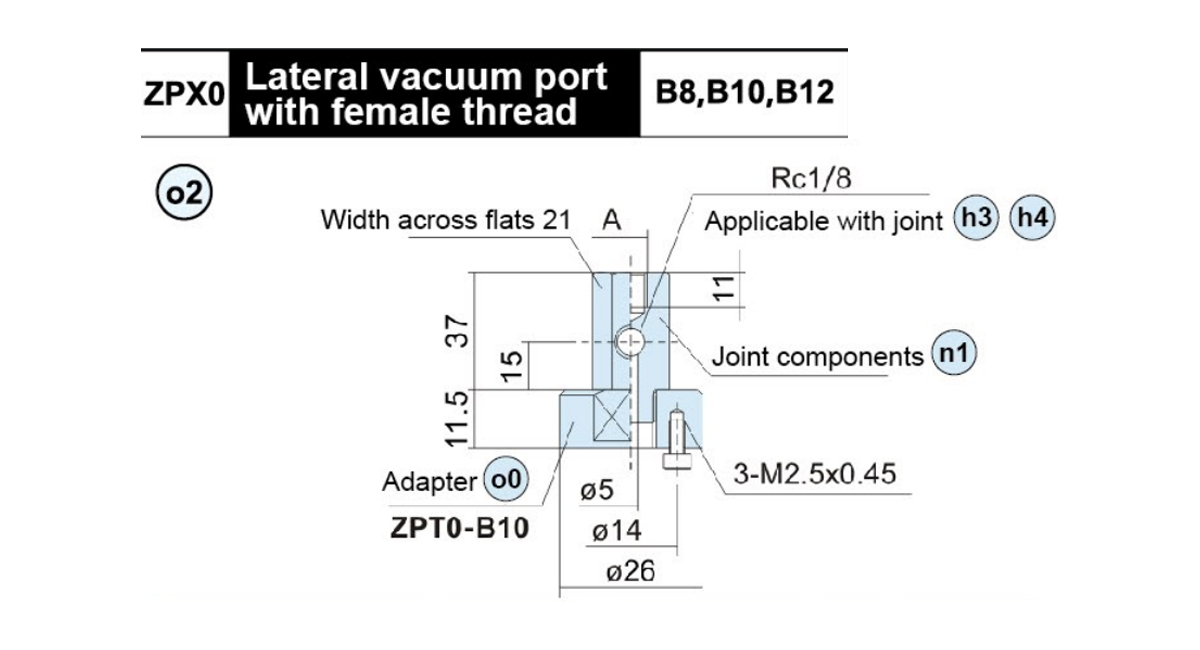

    مدل A مشترک
    اجزای n2     		وزن
    (g)     		قابل اجرا
    پد
    ZPX0-B01-B8 M8×1.25 ZPX1H-B8 124.3 H1 H2
    ZPX0-B01-B10 M10×1.5 ZPX1H-B10 120.1
    ZPX0-B01-B12 M12×1.75 ZPX1H-B12 120.3

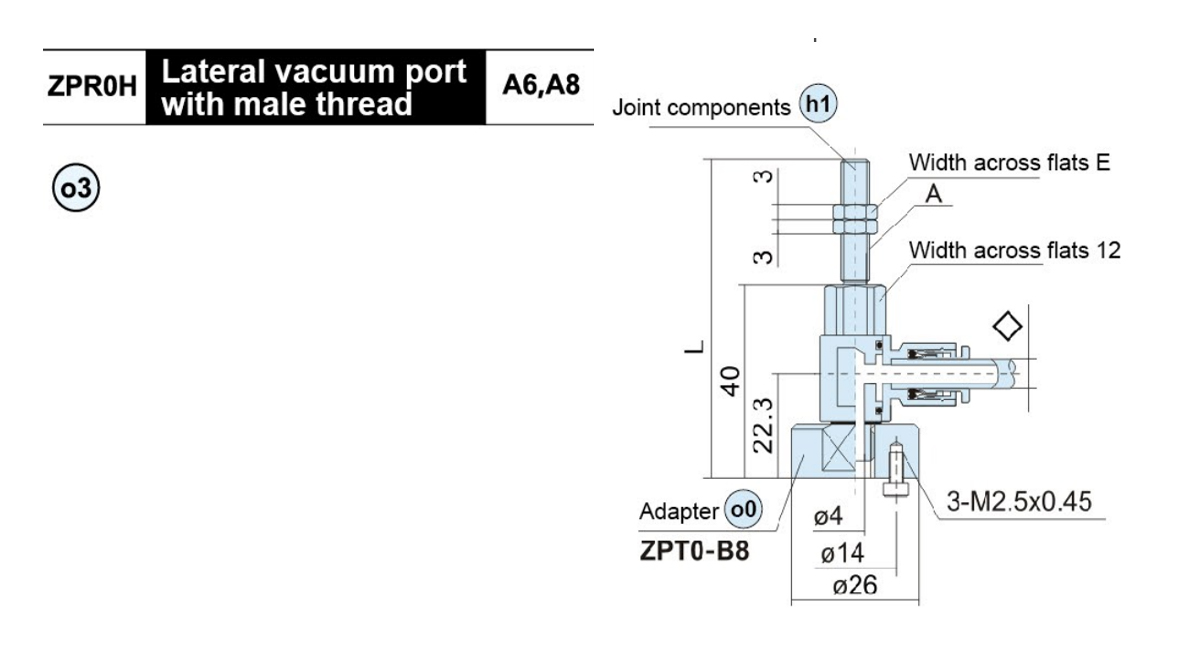

    مدل A E L compinentsh1 وزن
    (g)     		قابل اجرا
    پد
    ZPROH-◇-A6 M6×1.0 8 66 ZPRL-◇-A6 47.5 H1 H2
    ZPROH-◇-A8 M8×1.0 12 56 ZPRL-◇-A8 49.8
    ◇ اتصال درگاه خلاء: 04،06،08

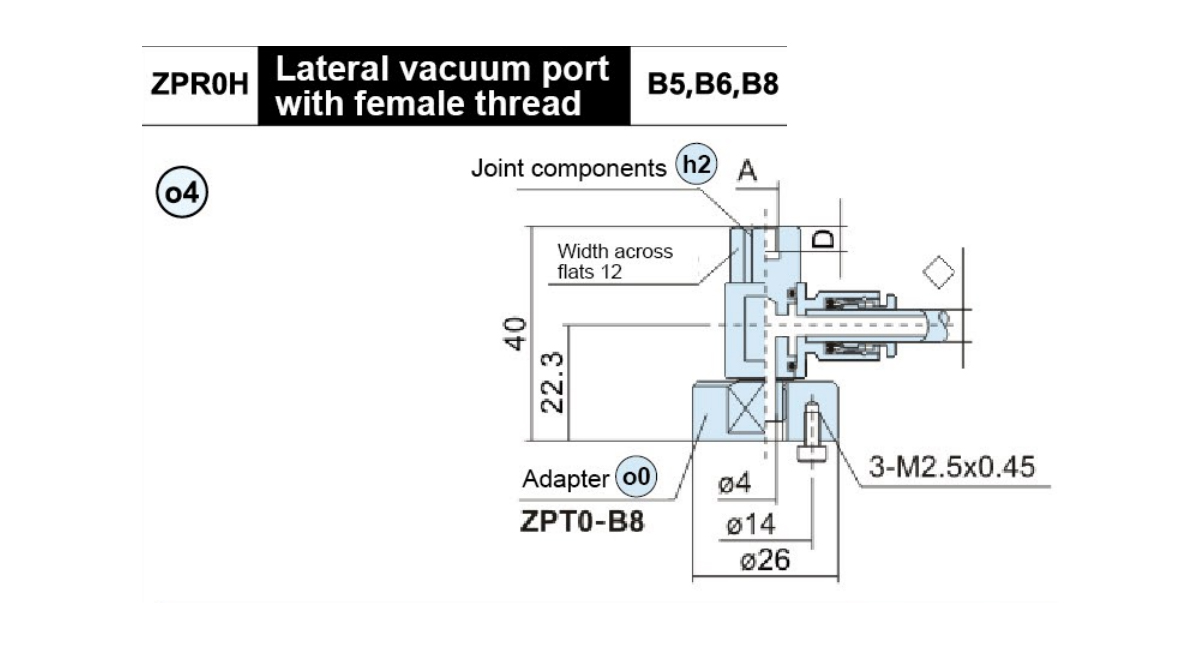

    مدل A D compinentsh2 وزن
    (g)     		قابل اجرا
    پد
    ZPR0H-◇-B5 M5×0.8 5 ZPRL-◇-B5 40.1 H1 H2
    ZPR0H-◇-B6 M6×1.0 6 ZPRL-◇-B6 39.8
    ZPR0H-◇-B8 M8×1.25 8 ZPRL-◇-B8 38.2
    ◇اتصال پورت خلاء: 04،06،08

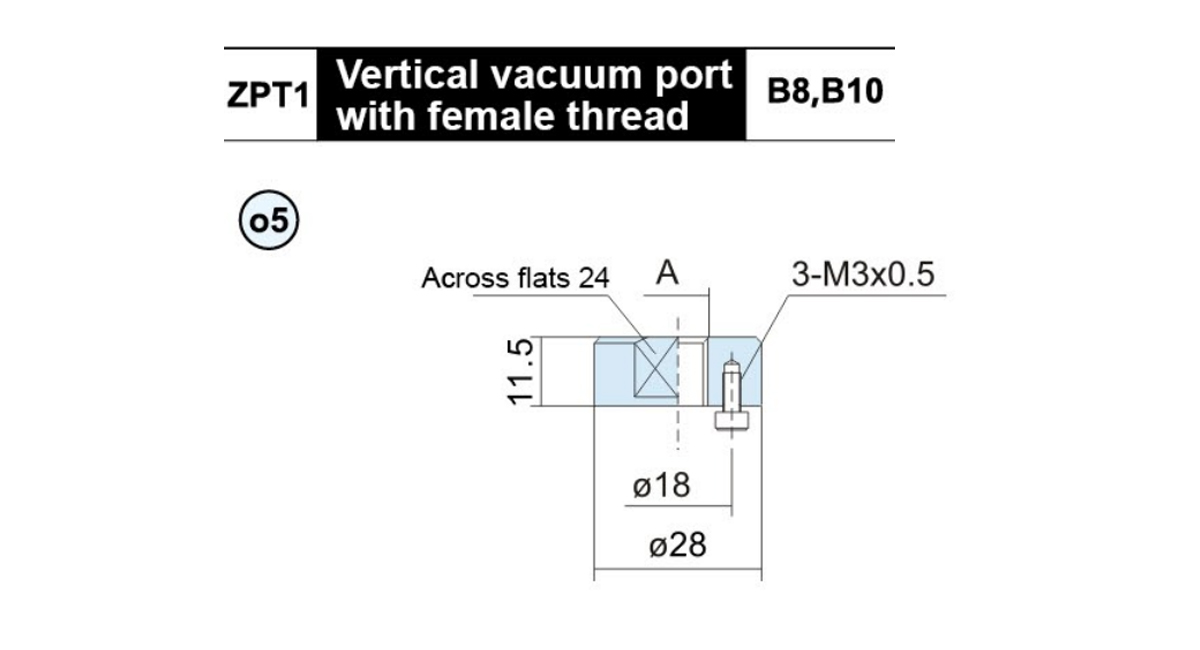

    مدل A وزن (گرم) پد قابل اجرا
    ZPT1-B8 M8×1.25 18.4 I1 I2
    ZPT1-B10 M10×1.5 17.6

    مدل A وزن (گرم) پد قابل اجرا

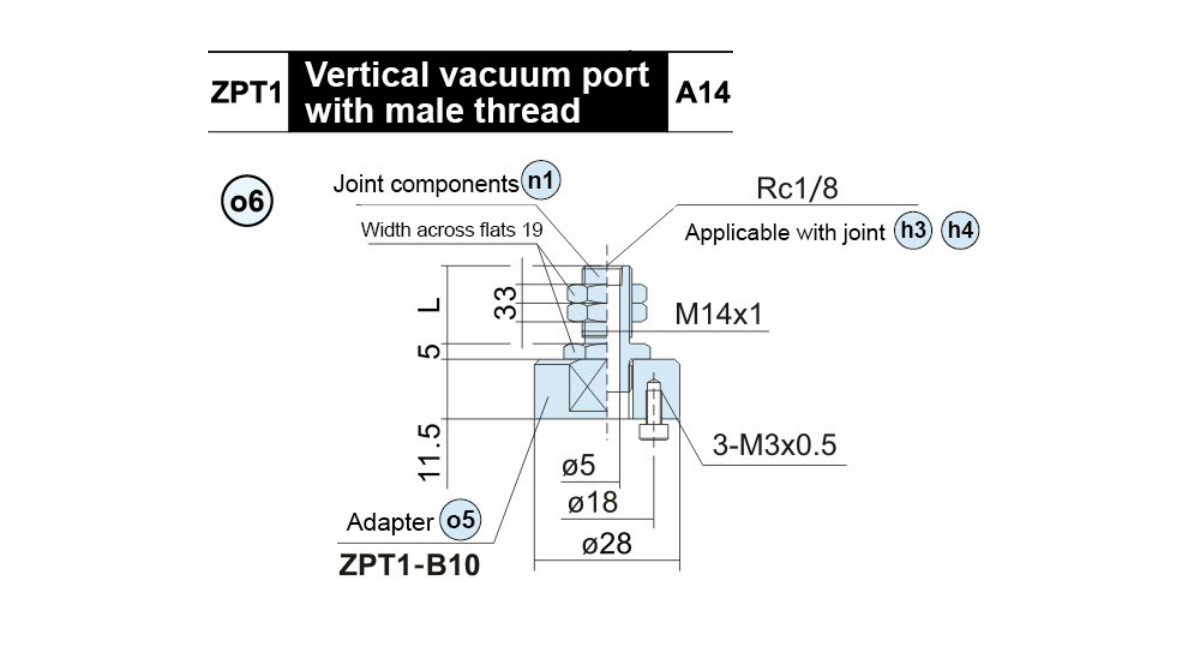

    ZPT1-A14 25 64.1 I1 I2
    ZPT1-A14-3 40 77.3

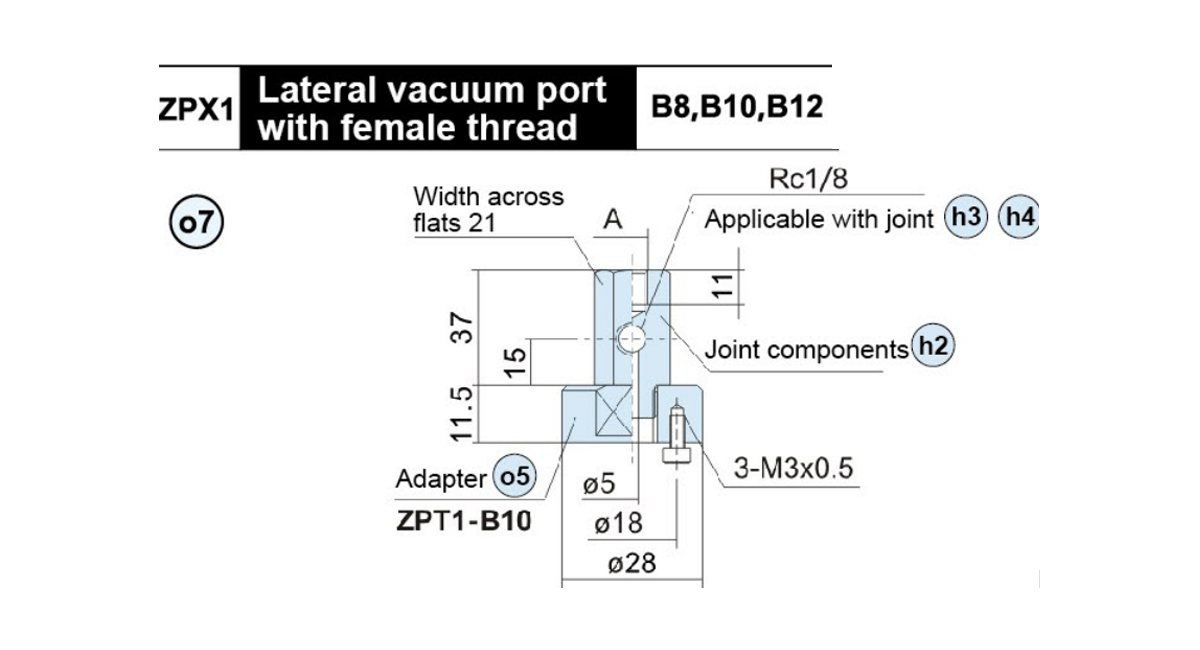

    مدل A مشترک
    اجزای n2     		وزن
    (g)     		قابل اجرا
    پد
    ZPX1-B01-B8 M8×1.25 ZPX1H-B8 128.1 I1 I2
    ZPX1-B01-B10 M10×1.5 ZPX1H-B10 123.9
    ZPX1-B01-B12 M12×1.75 ZPX1H-B12 124.1

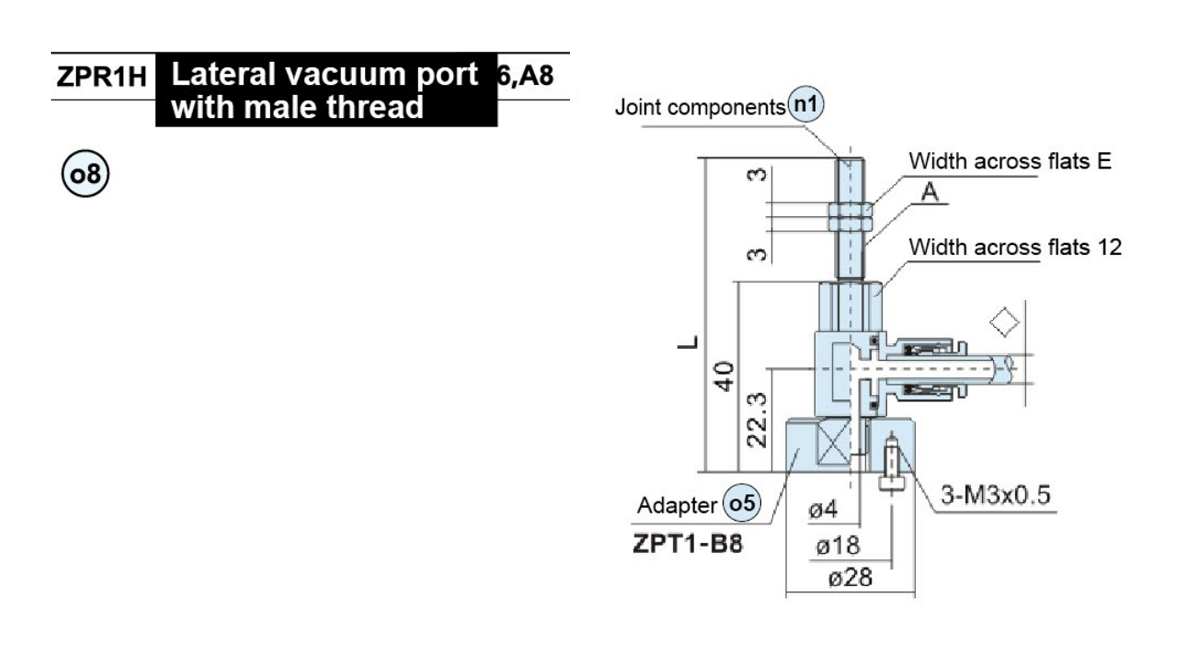

    مدل A E L مشترک
    جزء 1     		وزن
    (g)     		قابل اجرا
    پد
    ZPR1H-◇-A6 M6×1.0 8 66 ZPRL-◇-A6 51.1 I1 I2
    ZPR1H-◇-A8 M8×1.0 12 56 ZPRL-◇-A8 53.4
    ◇اتصال پورت خلاء: 04،06،08

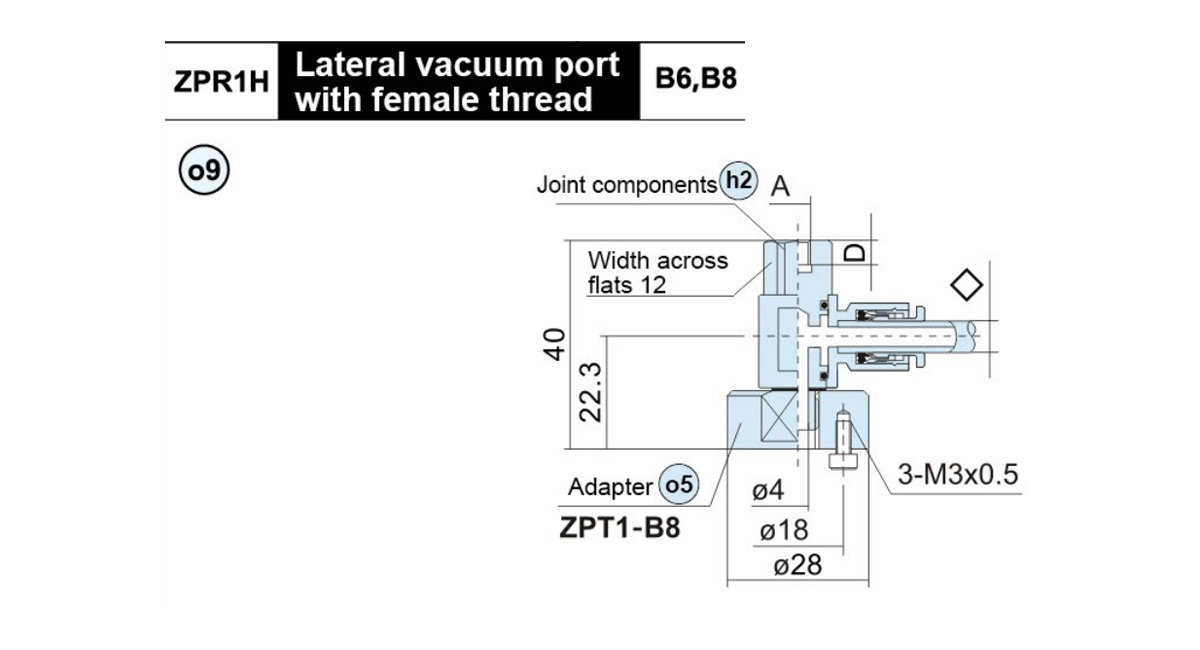

    مدل A D مشترک
    اجزاء  (h2     		وزن
    (g)     		قابل اجرا
    پد
    ZPR1H-◇-B6 M6×1.0 6 ZPRL-◇-B6 43.4 I1 I2
    ZPR1H-◇-B8 M8×1.25 8 ZPRL-◇-B8 41.8
    ◇اتصال پورت خلاء: 04،06،08

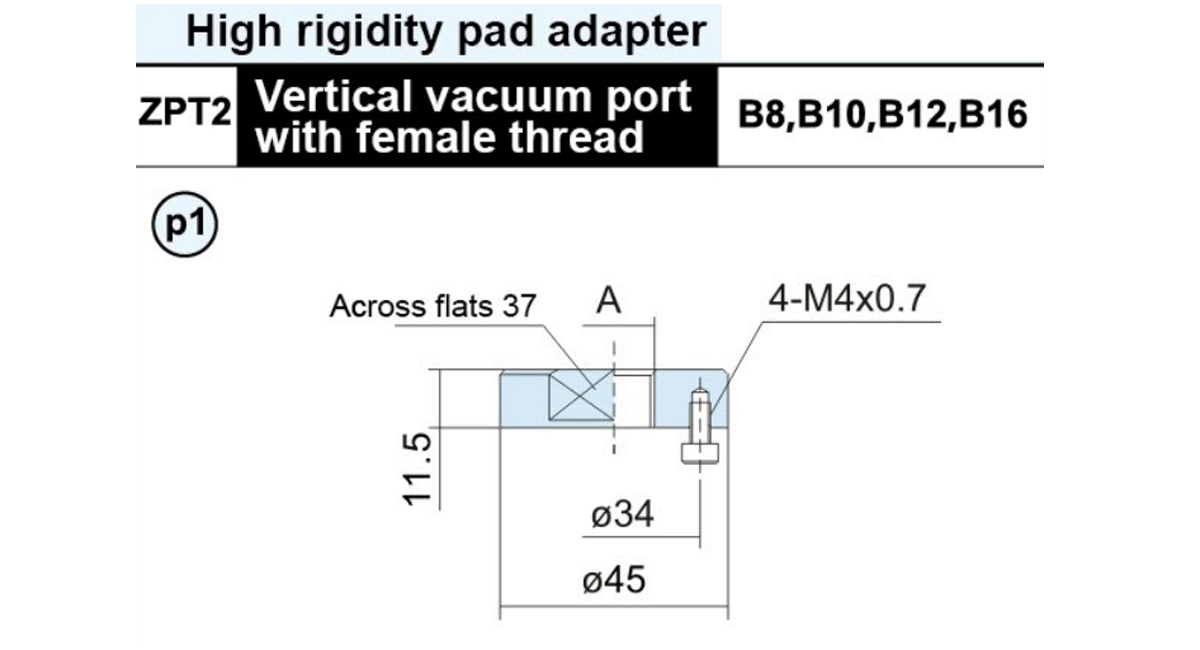

    مدل A وزن (گرم) پد قابل اجرا
    ZPT2-B8 M8×1.25 50.6 J1 J2
    ZPT2-B10 M10×1.5 47.8
    ZPT2-B12 M12×1.75 46.2
    ZPT2-B16 M16×1.5 42.5

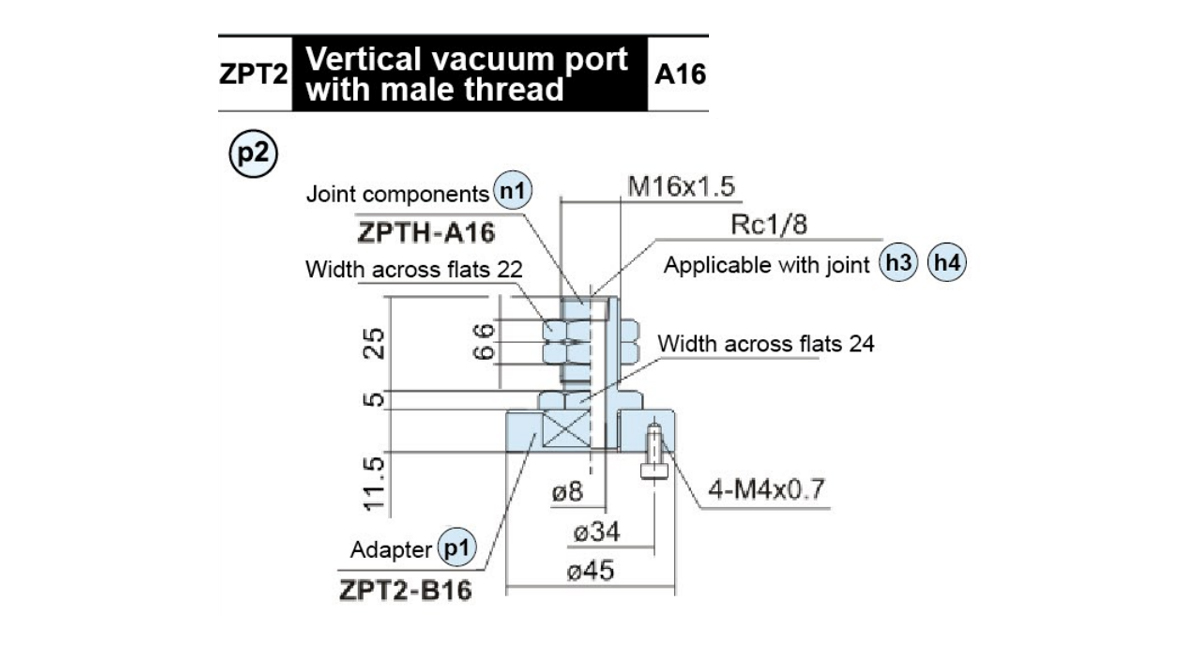

    مدل وزن (گرم) پد قابل اجرا
    ZPT2-A16 113 J1 J2

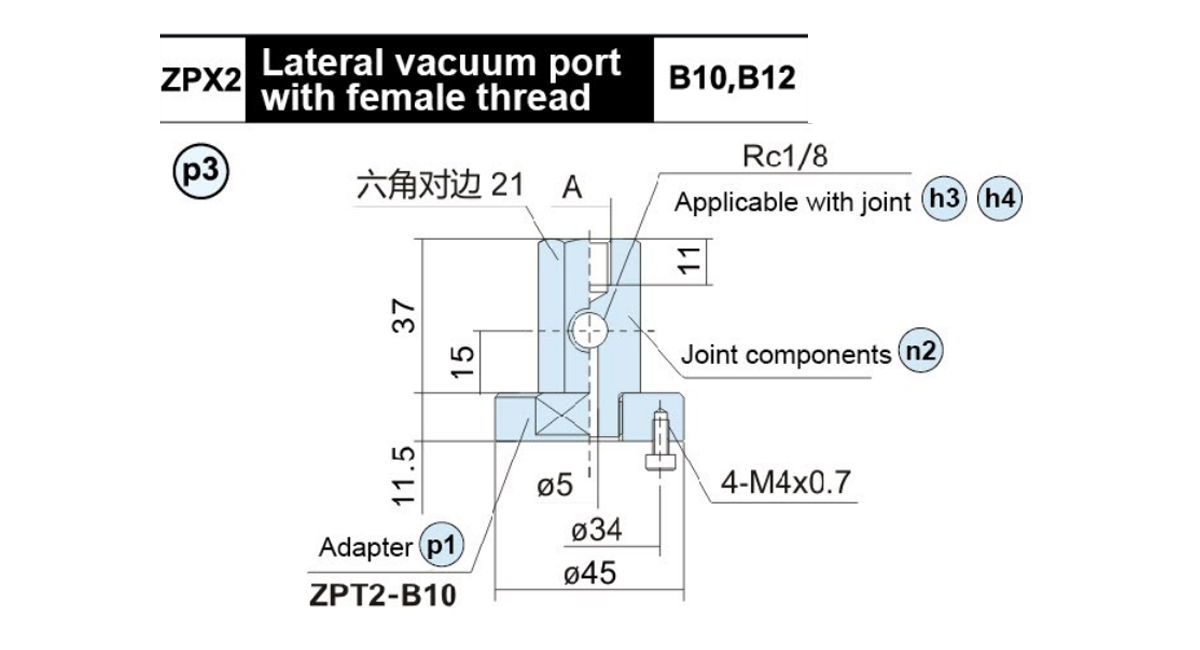

    مدل A مشترک
    اجزاء n2     		وزن
    (g)     		قابل اجرا
    پد
    ZPX2-B01-B8 M8×1.25 ZPX1H-B8 158.3 J1 J2
    ZPX2-B01-B10 M10×1.5 ZPX1H-B10 154.1
    ZPX2-B01-B12 M12×1.75 ZPX1H-B12 154.3

    مدل A وزن (گرم) پد قابل اجرا

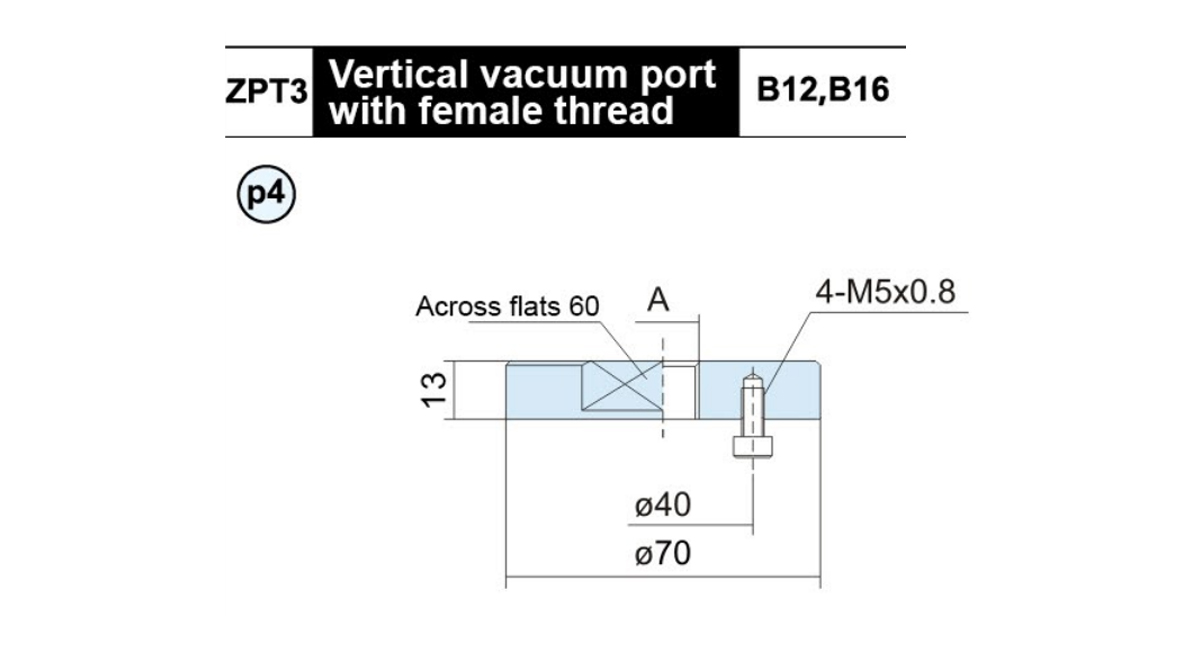

    ZPT3-B12 M12×1.75 134 K1 K2
    ZPT3-B16 M16×1.5 130.7

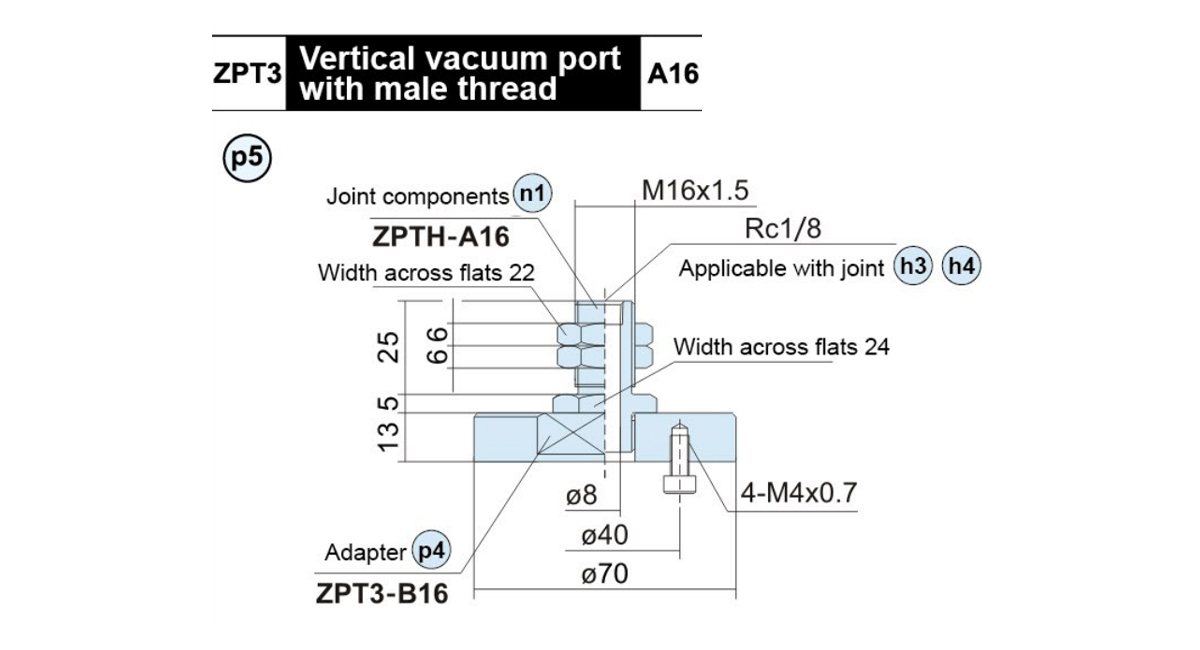

    مدل وزن (گرم) پد قابل اجرا
    ZPT3-A16 201.2 K1 K2

    مدل A مشترک
    اجزاء  n2     		وزن
    (g)     		قابل اجرا
    پد
    ZPX3-B01-B10 M10×1.5 ZPX2H-B10 319 K1 K2
    ZPX3-B01-B12 M12×1.75 ZPX2H-B12 316.5

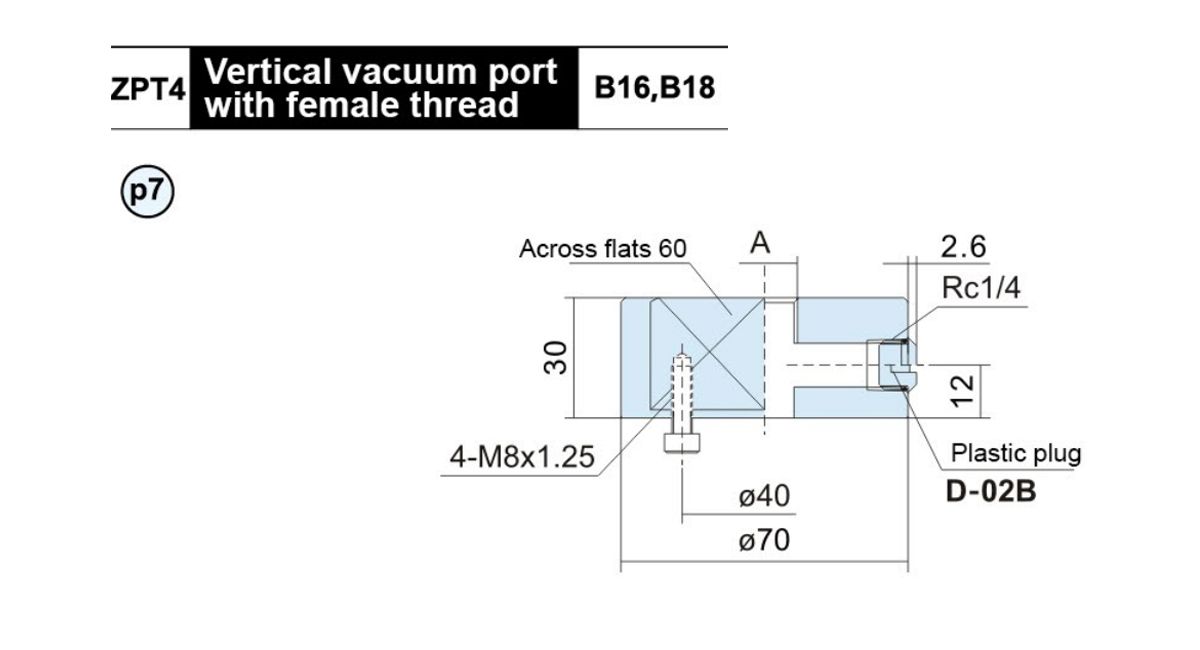

    مدل A وزن (گرم) پد قابل اجرا
    ZPT4-B16 M16×1.5 314 M1 M2
    ZPT4-B18 M18×1.5 311

    مدل وزن (گرم) پد قابل اجرا

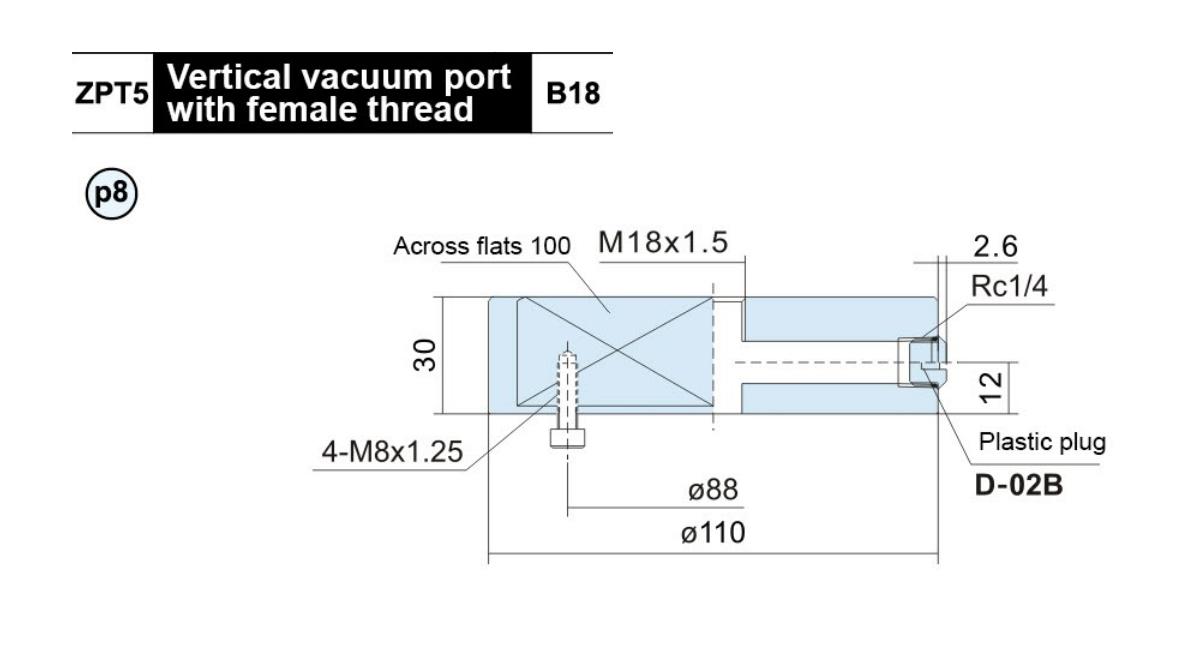

    ZPT5-B18 786 N1

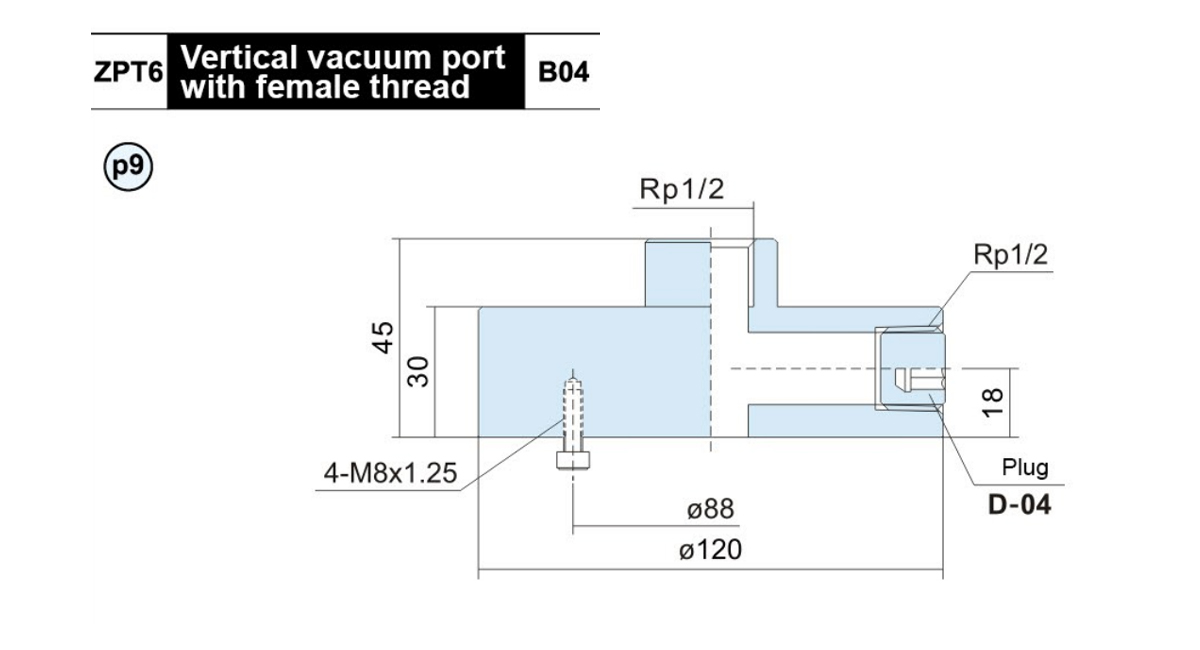

    مدل وزن (گرم) پد قابل اجرا
    ZPT6-B04 954 O1

    مدل A L ● وزن (گرم)
    J JB

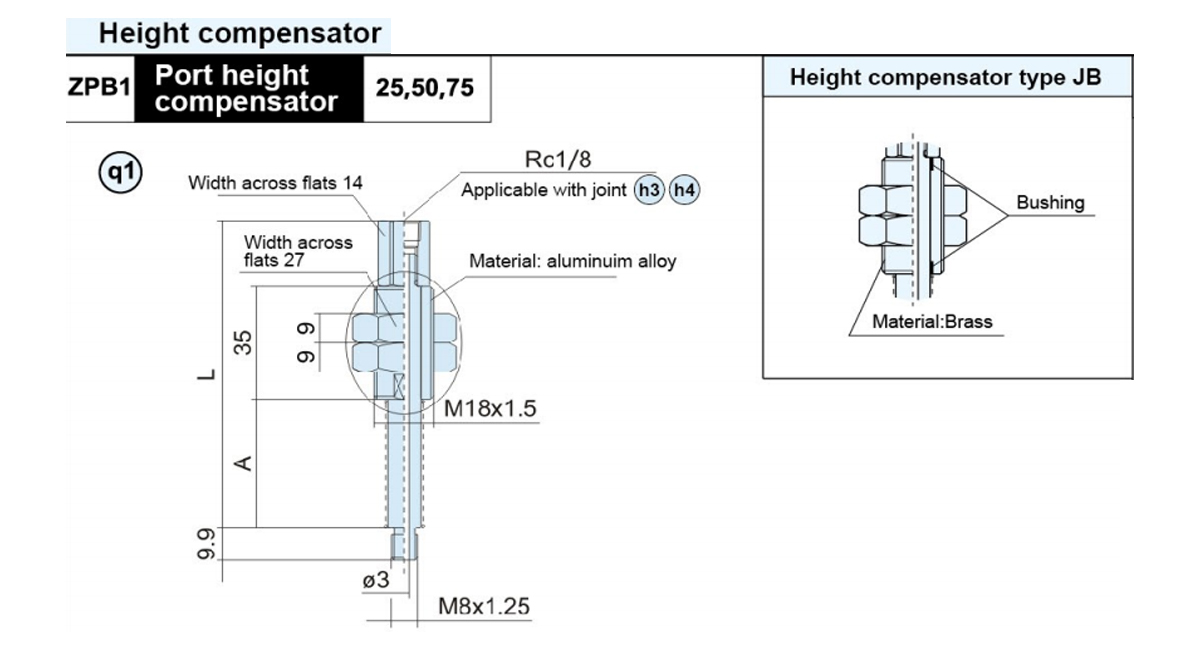

    ZPB1●25-B01-A18 40 95.5 139 167
    ZPB1●50-B01-A18 75 130.5 156 184
    ZPB1●75-B01-A18 111 166.5 175 203
    نوع جبران کننده ارتفاع: آلیاژ آلومینیوم (J) برنج (JB)

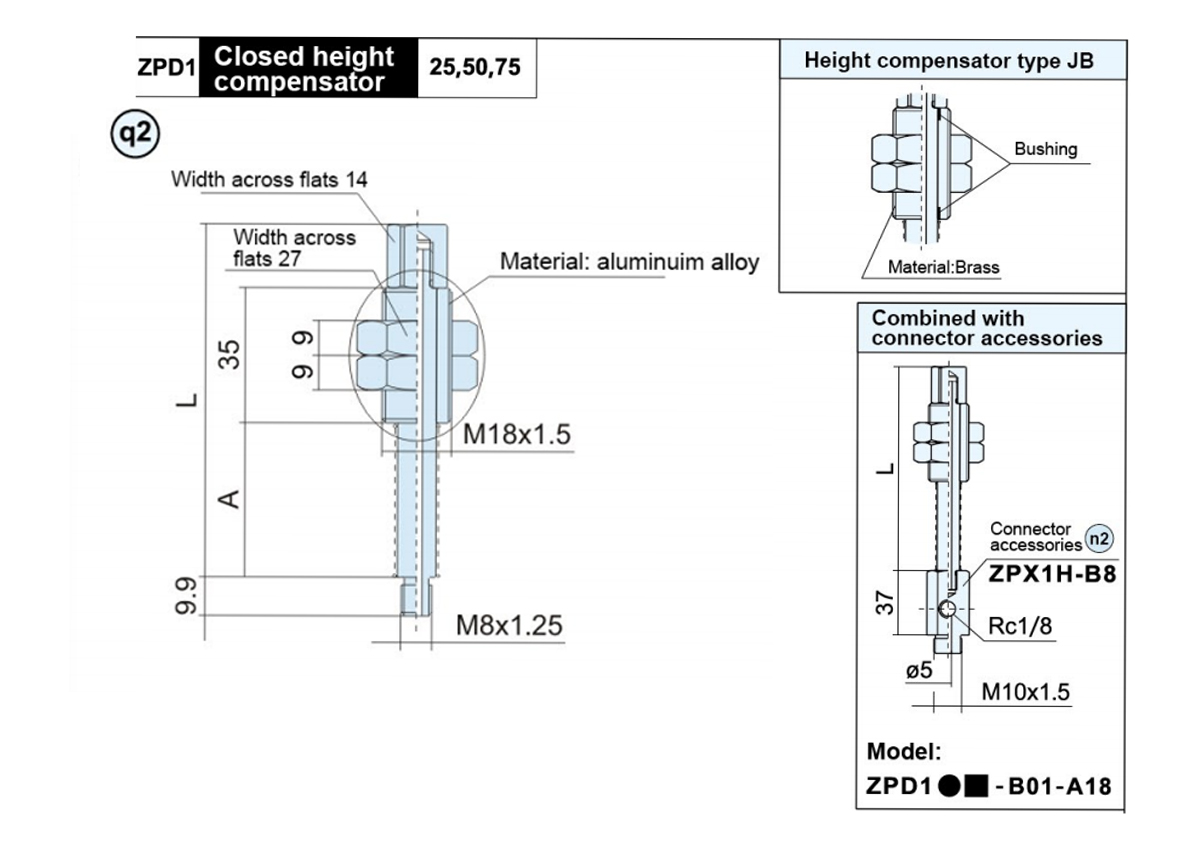

    مدل A L ● وزن (گرم)
    J JB
    ZPD1●25-A18 40 91 136 164
    ZPD1●50-A18 75 126 153 181
    ZPD1●75-A18 111 162 173 200

    ●نوع جبران کننده ارتفاع: آلیاژ آلومینیوم (J) برنج (JB)
    ■ میزان حرکت بافر (میلی متر): 25،50،75

    مدل A L ● وزن (گرم)
    J JB

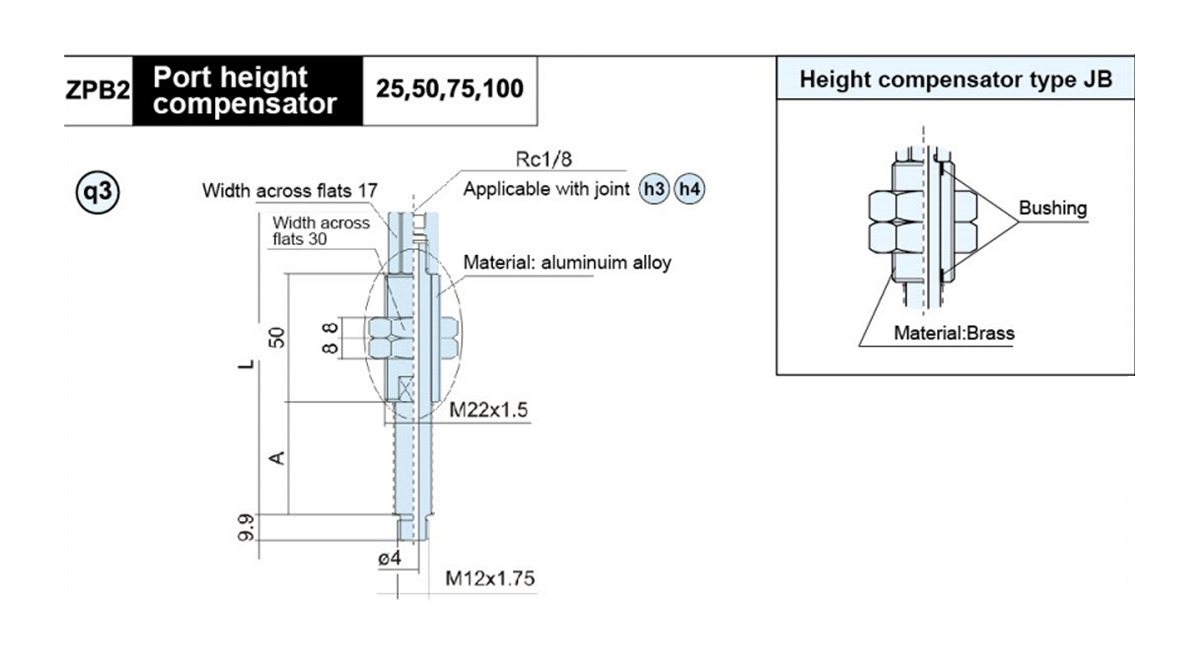

    ZPB2●25-B01-A22 44 118 230 279
    ZPB2●50-B01-A22 80 154 265 314
    ZPB2●75-B01-A22 120 194 309 358
    ZPB2●100-B01-A22 155 229 344 393
    ●نوع جبران کننده ارتفاع: آلیاژ آلومینیوم (J) برنج (JB)

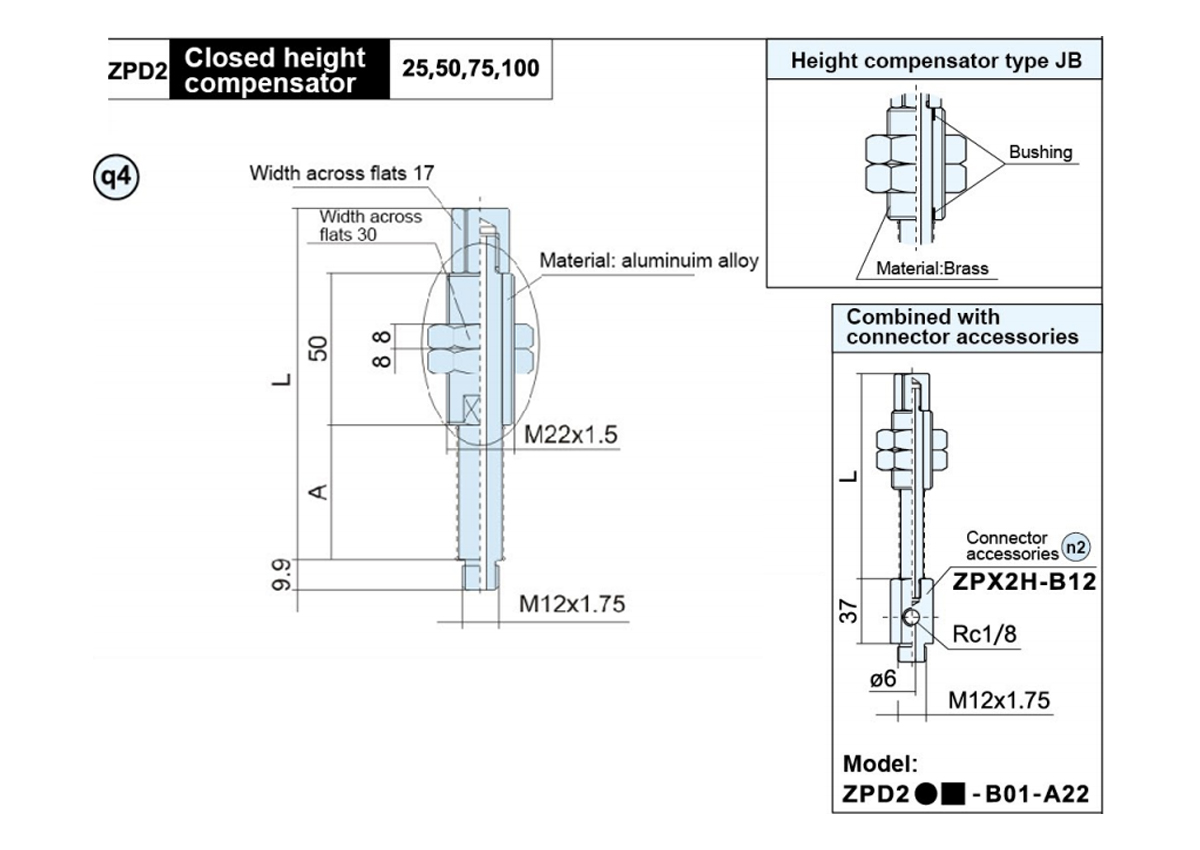

    مدل A L ●وزن (گرم)
    J JB
    ZPD2●25-A22 44 118 226 275
    ZPD2●50-A22 80 154 261 310
    ZPD2●75-A22 120 194 305 354
    ZPD2●100-A22 155 229 340 389
    ● نوع جبران کننده ارتفاع: آلیاژ آلومینیوم (J) برنج (JB)
    ■ ضربه بافر (mm): 25،50،75،100

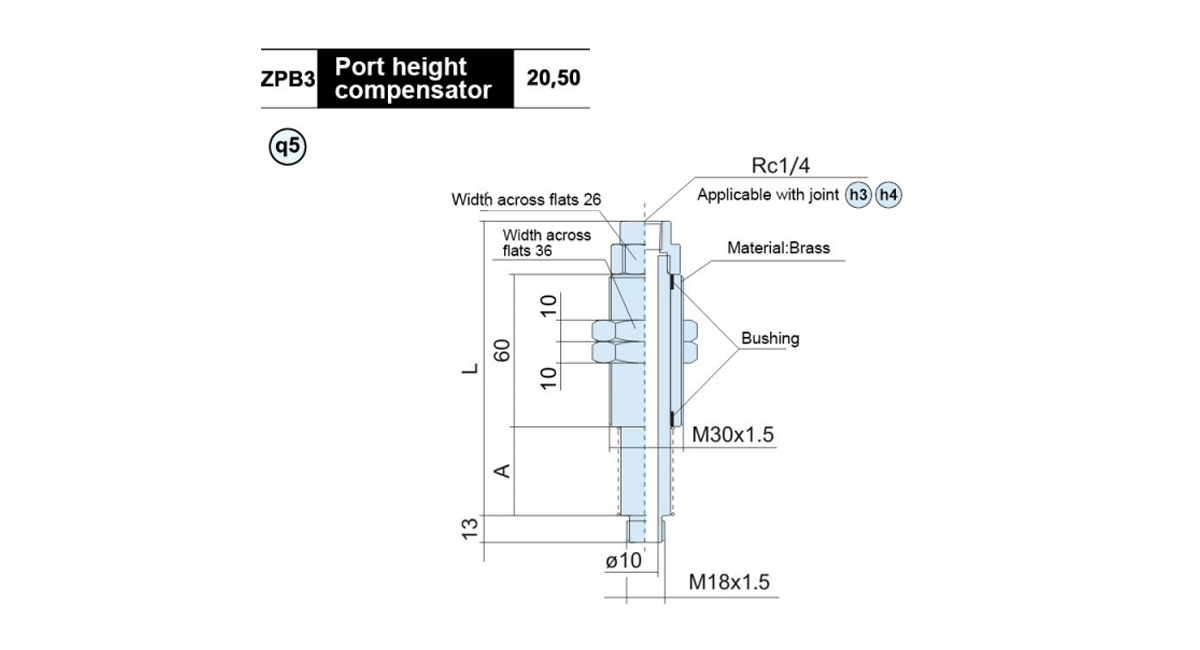

    مدل A L ● وزن (گرم)
    ZPB3JF20-B02-A30 35 118 486
    ZPB3JF50-B02-A30 75 154 563
