اجکتور خلاء چند مرحله ای سری ZL3/ZL6 تامینکنندگان

صفحه اصلی / محصولات / اجزای خلاء / ژنراتور خلاء چند مرحله ای / ژنراتور خلاء چند مرحله ای سری ZL / اجکتور خلاء چند مرحله ای سری ZL3/ZL6

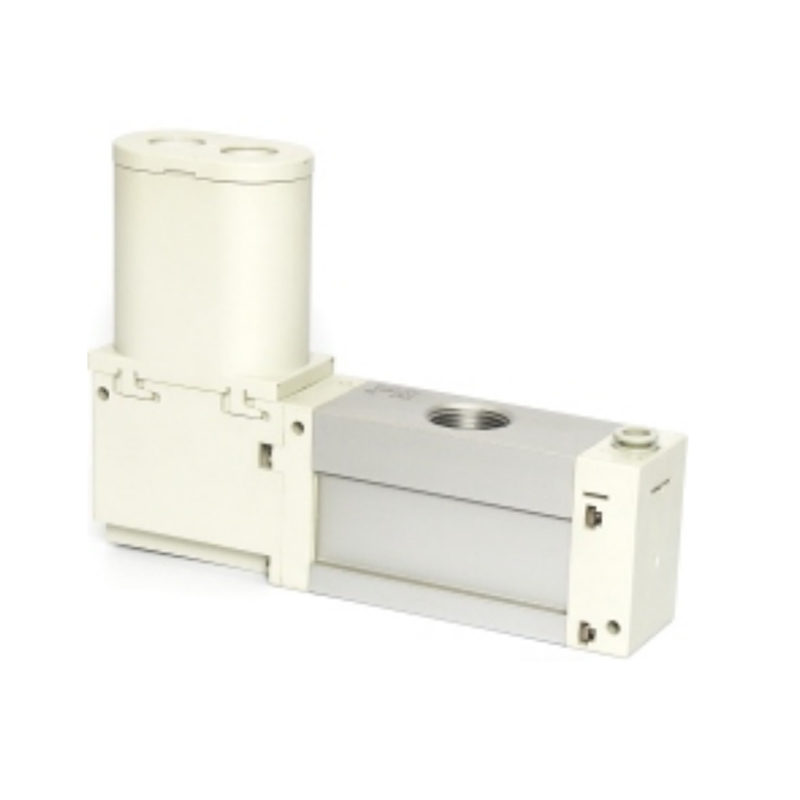

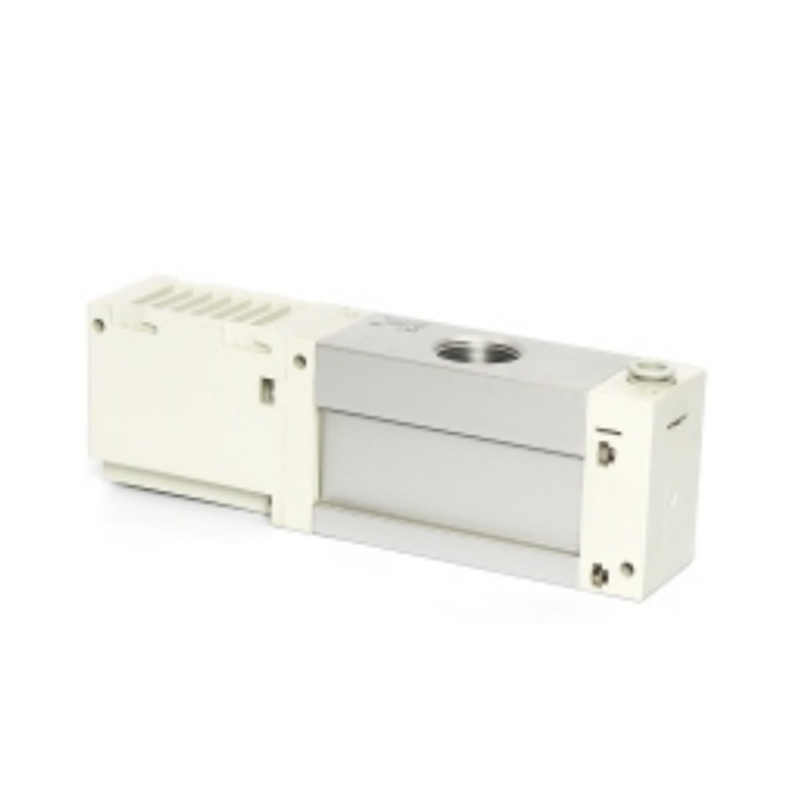

اجکتور خلاء چند مرحله ای سری ZL3/ZL6 اجکتور خلاء چند مرحله ای سری ZL3/ZL6
  • اجکتور خلاء چند مرحله ای سری ZL3/ZL6
  • اجکتور خلاء چند مرحله ای سری ZL3/ZL6
ژنراتور خلاء چند مرحله ای سری ZL

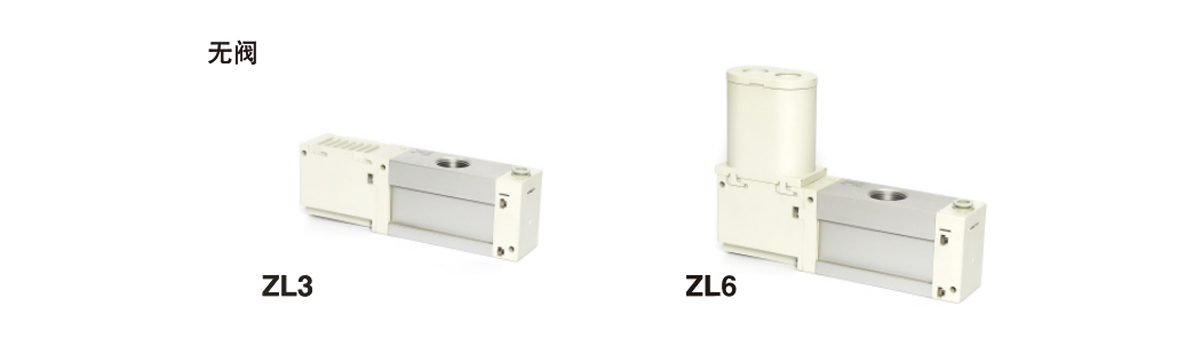

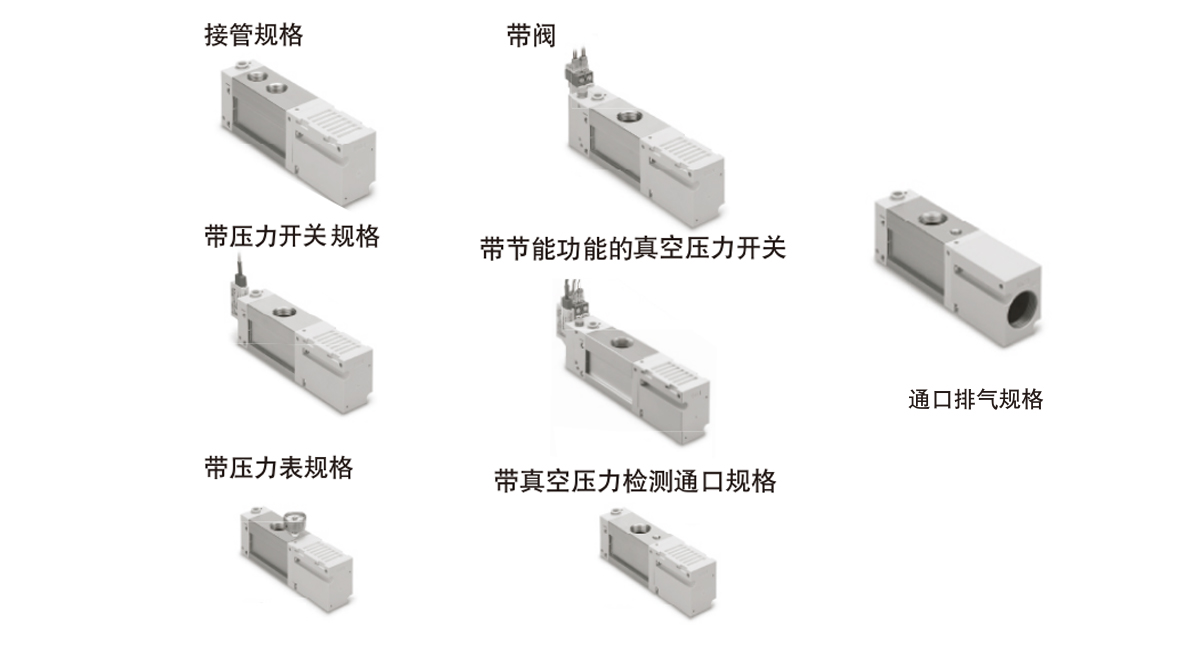

اجکتور خلاء چند مرحله ای سری ZL3/ZL6

اجکتور خلاء چند مرحله ای سری ZL3/ZL6 یک واحد تولید خلاء مدولار است که بر اساس اصل Venturi چند مرحله ای ساخته شده است. این برای سناریوهایی طراحی شده است که در آن فشار منفی پایدار باید به سرعت در اتوماسیون صنعتی ایجاد شود و برای گرفتن، جذب یا ثابت کردن قطعات کار مختلف مناسب است.

• طراحی ساختار چند مرحله ای

ساختار لوله Venturi سری برای دستیابی به تبدیل گام به گام انرژی هوای فشرده اتخاذ شده است. جریان هوا در چند مرحله گسترش می یابد تا اثر خلاء را گام به گام تقویت کند. در مقایسه با ساختار تک مرحله ای تحت شرایط منبع هوای یکسان، می تواند ظرفیت مکش بالاتری تولید کند یا مصرف هوای فشرده را کاهش دهد.

•بهینه سازی پایداری خلاء

کانال جریان داخلی به طور ویژه برای سرکوب تلاطم و تعادل نوسانات فشار در هر سطح بهینه شده است. این طراحی سطح خلاء پایدار را در حین کار مداوم یا تغییرات جزئی بار تضمین می کند و خطر شل شدن جسم مکیده را کاهش می دهد.

• سازگاری با شرایط کاری انعطاف پذیر

اجزای هسته دارای محدوده تحمل جریان گسترده ای هستند و با فشارهای برگشتی مختلف اگزوز و شرایط نشتی سازگار هستند. این به ویژه برای عملیات جذب قطعات کار غیر استاندارد با سطوح متخلخل، انحنای پیچیده یا نفوذپذیری هوا مناسب است.

• ویژگی های پاسخ سریع

حفره پیش فشرده سازی و کانال جریان با اینرسی کم برای ایجاد و رهاسازی خلاء میلی ثانیه ای همکاری می کنند. الزامات کاربرد شروع و توقف مکرر در ریتم اتوماسیون با سرعت بالا را برآورده می کند و زمان انتظار چرخه را کوتاه می کند.

• یکپارچه سازی تابع مدولار

بدنه اصلی رابط مسیر گاز استاندارد و ساختار موقعیت یابی نصب را برای پشتیبانی از ادغام سریع سوئیچ خلاء، واحد فیلتر یا جزء صدا خفه کن ذخیره می کند. ماژول های کاربردی را می توان به طور انعطاف پذیر با توجه به پیچیدگی سیستم پیکربندی کرد تا پیچیدگی کلی خط لوله کاهش یابد.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:اجکتور خلاء چند مرحله ای سری ZL1

  • ZL3 ZL6
    مدل ZL3M□□ ZL3H□□ مدل ZL6M□□ ZL6H□□
    قطر نازل [mm] 1.9 1.5 قطر نازل [mm] 1.9×2 1.5×2
    فشار عرضه استاندارد [MPa] 0.35 0.50 فشار عرضه استاندارد [MPa] بدون دریچه 0.35 0.50
    حداکثر فشار خلاء [کیلو پاسکال] نکته 1) -91 -93 با سوپاپ 0.37 0.52
    حداکثر نرخ جریان ورودی [L/min (ANR)] 280 حداکثر فشار خلاء [کیلو پاسکال] نکته 1) -91 -93
    300 حداکثر سرعت جریان استنشاق [L/min (ANR)] 580
    مصرف هوا [L/min (ANR)] 150 135 مشخصات تصاحب / تهویه 600
    محدوده فشار عرضه [MPa] 0.2-0.6 مصرف هوا [L/min (ANR)] 300 270
    محدوده دمای عملیاتی [°C] -5 تا 50 (بدون انجماد یا تراکم) محدوده فشار عرضه [MPa] 0.2-0.6
    سیال عامل هوا محدوده دمای عملیاتی [℃] -5 تا 50 (بدون انجماد یا تراکم)
    مقاومت در برابر لرزش [m/s²] نکته ۲) 20 سیال عامل هوا
    مقاومت ضربه [m/s²] نکته 3) 100 مقاومت در برابر لرزش [m/s²] نکته ۲) 20
    مقاومت ضربه [m/s²] نکته 3) 100
    نکته 1) مقادیر بدست آمده در شرایط اندازه گیری شرکت ما در فشار عرضه استاندارد. این مقادیر ممکن است بسته به فشار اتمسفر (اقلیم، ارتفاع و غیره) یا روش های اندازه گیری متفاوت باشد.
    نکته 2) 10 تا 500 هرتز، 2 ساعت در هر یک از جهت های X، Y و Z (بدون منبع تغذیه، مقادیر اولیه).
    نکته 3) 3 بار در هر یک از جهت های X، Y و Z (بدون منبع تغذیه، مقادیر اولیه).

    شیر تامین، مشخصات شیر پارگی
    مدل ZL3-JSY3140
    زمان پاسخگویی (در 0.5 مگاپاسکال) کمتر از 27 میلی‌ثانیه نکته 1)
    حداکثر فرکانس کاری 5 هرتز
    عملیات دستی نوع فشار بدون قفل
    ولتاژ نامی سیم پیچ DC24V
    نوسان ولتاژ مجاز ± 10% ولتاژ نامی
    مصرف برق 0.4 وات

    مشخصات گیج فشار
    مدل GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    واحد فشار kPa inHg و psi با هم برای نشان دادن استفاده می شوند
    محدوده فشار -100-100 کیلو پاسکال -30 اینچ جیوه × 14psi
    رشته اتصال R1/8 NPT1/8
    دقت سمت خلاء ± 3% F.S.، سمت فشار مثبت ± 5% F.S.
    وزن 30 گرم

    صدای اگزوز (مقدار مرجع)
    مدل ZL3 ZL6
    صدای اگزوز [dB(A)] 68

  • ① حداکثر نرخ جریان ورودی ② فشار عرضه استاندارد ④مشخصات اگزوز ⑦روش سیم کشی

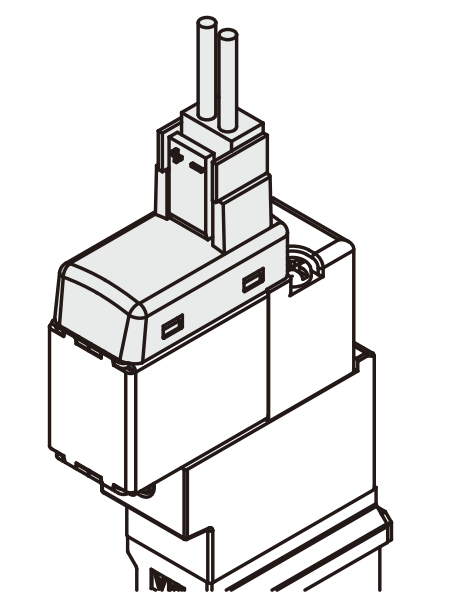

    3 300 لیتر در دقیقه (ANR)※1 H 0.50 مگا پاسکال بدون علامت اگزوز صدا خفه کن نوع سوکت L شکل
    6 600 لیتر در دقیقه (ANR)※1 P اگزوز را باز کنید
    ※1 هنگام اتصال لوله ها و هواگیری

    L: طول سیم 0.3 متر

    ③ پورت وکیوم (2/V) اندازه / منبع تغذیه (1/P) مناسب برای قطر بیرونی لوله
    علامت گذاری کنید دریچه وکیوم (2/V). تامین (1/P) از طریق پورت
    06 Rc3/4 کانکتور مستقیم 8 میلی متر

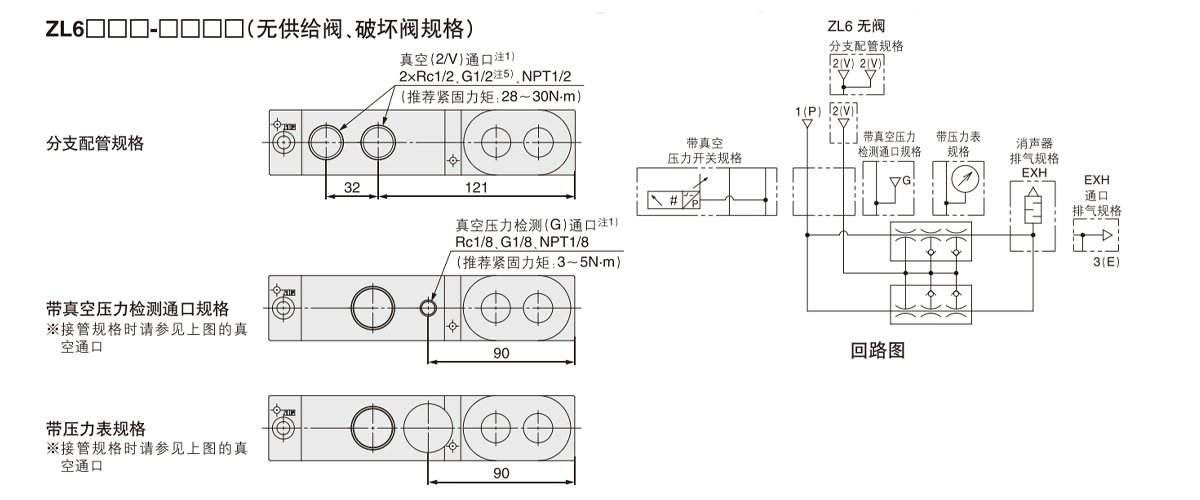

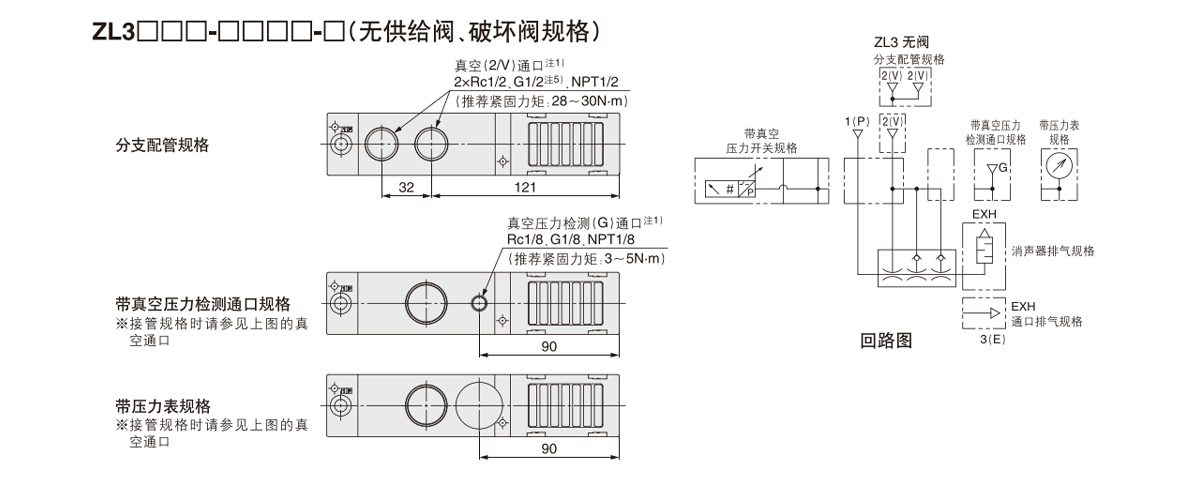

    04 2×Rc1/2 (مشخصات لوله توزیع فرعی)
    06 لیتر G3/4 رابط زانویی 8 میلی متر
    04 لیتر 2×G1/2 (مشخصات لوله شاخه)
    ⑤ ترکیب شیر تامین و پارگی شیر ⑩ بخش تست فشار خلاء
    K1 شیر تامین (N.C.)، شیر شکستن (N.C.) بدون علامت هیچ کدام
    ⑥ولتاژ نامی GN دارای پورت تست فشار خلاء (G):
    5 DC24V
    G فشار سنج
    ⑧ مدار حفاظت از نور نشانگر و اضافه ولتاژ
    Z دارای چراغ نشانگر و مدار حفاظت از اضافه ولتاژ E سوئیچ فشار خلاء (2 خروجی خلاء)
    ⑨عملکرد دستی F سوئیچ فشار خلاء (ترکیب 2 خروجی)
    بدون علامت نوع فشاری بدون قفل

    ⑩قابل اجرا فقط زمانی که E/F/V در بخش تشخیص فشار خلاء انتخاب شده باشد.
    ⑪مشخصات خروجی فقط برای ZL3 قابل استفاده است
    A کلکتور باز NPN ⑭موارد اختیاری
    بدون علامت هیچ گزینه ای در دسترس نیست
    B کلکتور باز PNP

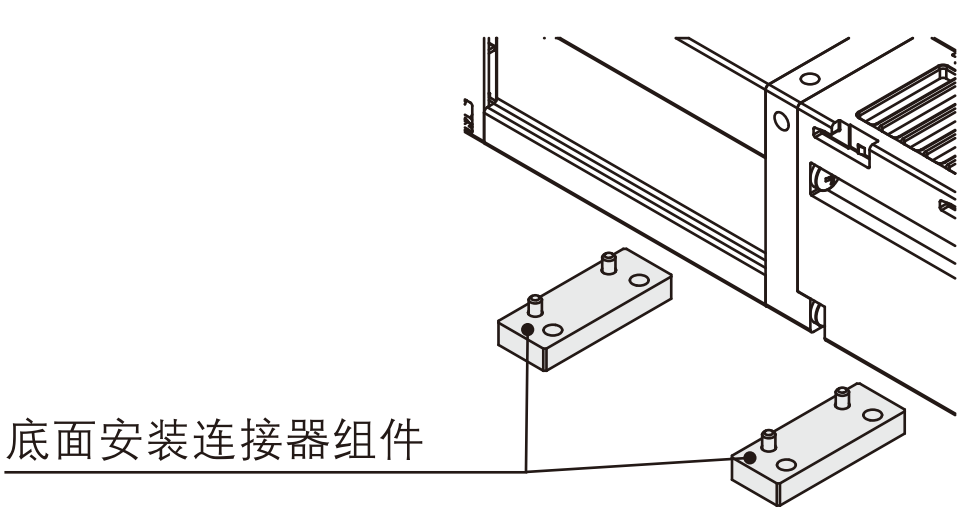

    B مجموعه اتصال دهنده نصب سطح پایین※ 9 (شامل در بسته بندی)
    ⑫مشخصات واحد

    ※9
    برای تطبیق با مجموعه های رابط با گام نصب پیچ 27 میلی متر در سطح زیرین مدل قبلی ZL212. هنگام تعویض مدل قبلی ZL212 با نصب سطح پایین مورد نیاز است. (در هر مجموعه 2 عدد شامل 4 عدد پیچ). سوراخ های نصب جانبی حتی بدون گزینه قابل تعویض هستند.

    بدون علامت با تابع تبدیل واحد
    M واحد SI ثابت (کیلو پاسکال)
    P با تابع تبدیل واحد (initial value psi)※10
    ⑬مشخصات سیم
    بدون علامت سیم قطع شده
    G سیم کشی با دوشاخه (طول 2 متر) (همان بسته)

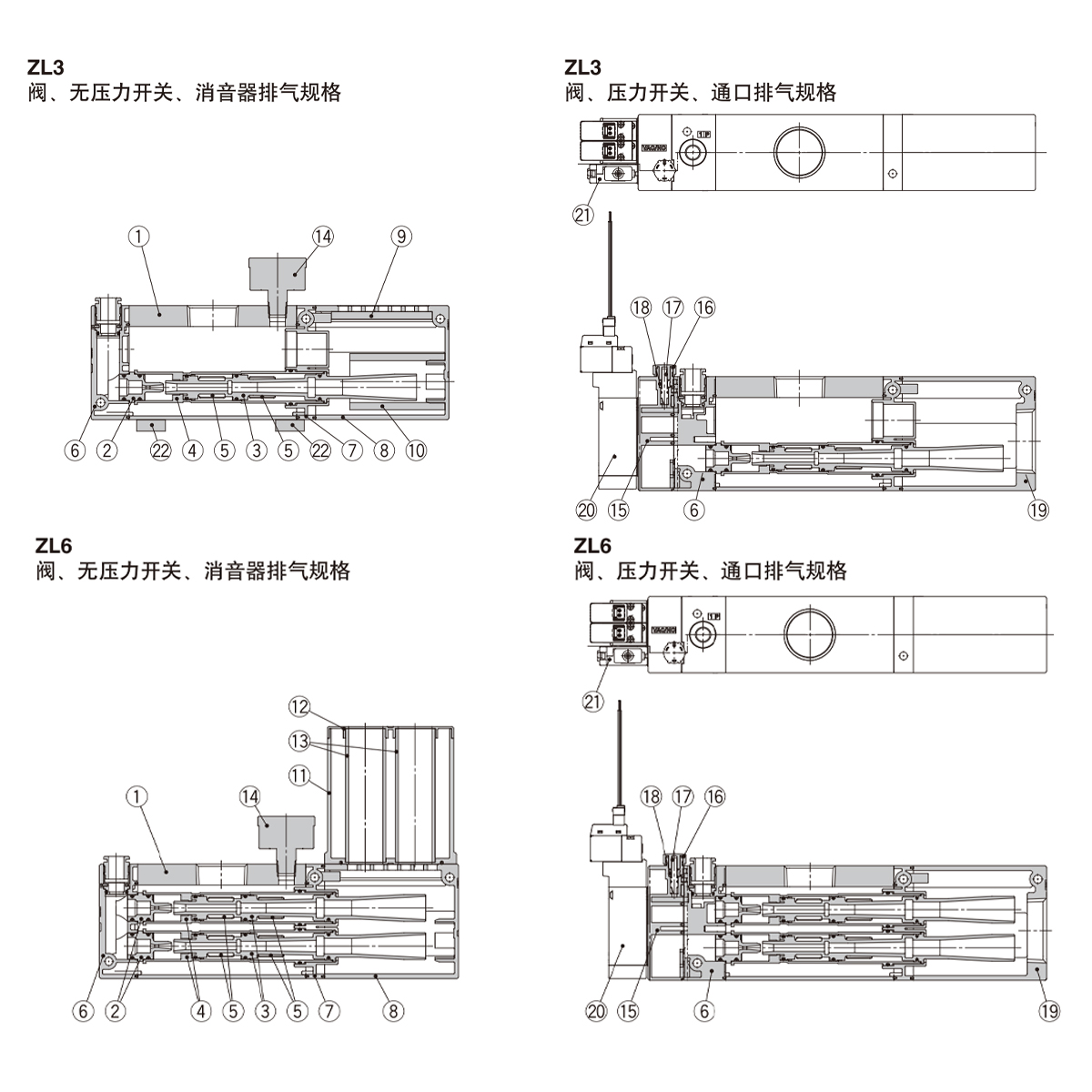

  • قطعات جزء
    شماره نام مواد توجه داشته باشید شماره نام مواد توجه داشته باشید
    1 بدنه اصلی "آلیاژ آلومینیوم
    (آنودایز شده)"     		- 14 فشار سنج - -
    15 صفحه سوپاپ PBT -
    2 نازل POM - 16 چرخ دستی POM -
    3 نازل لاوال PBT 17 دریچه سوزنی PBT -
    4 پیوست POM 18 دریچه سوزنی guide rod برنج (آبکاری نیکل بدون الکترو) -
    5 شیر یک طرفه FKM -
    6 کانکتور جلو PBT - 19 بلوک از طریق سوراخ آلیاژ آلومینیوم (با کروم، پوشش داده شده) -
    7 کانکتور عقب PBT -
    8 پوسته صدا خفه کن 1 PBT - 20 شیر تامین، شیر پارگی - -
    9 مواد صدا خفه کن 1 رزین 21 سوئیچ فشار خلاء - -
    10 مواد خاموش کننده 2 پارچه نبافته 22 مجموعه کانکتور نصب در پایین برنج (آبکاری نیکل بدون الکترو) -
    11 پوسته صدا خفه کن 2 PBT - -
    12 پوشش صداگیر POM 23 مواد آب بندی (O-rings و غیره) HNBR/NBR -
    13 مواد خاموش کننده 3 پارچه نبافته (غیر قابل جابجایی، مجموعه صدا خفه کن باید تعویض شود) 24 پیچ های مونتاژ فولاد (کرومات سه ظرفیتی) -
    - - - -

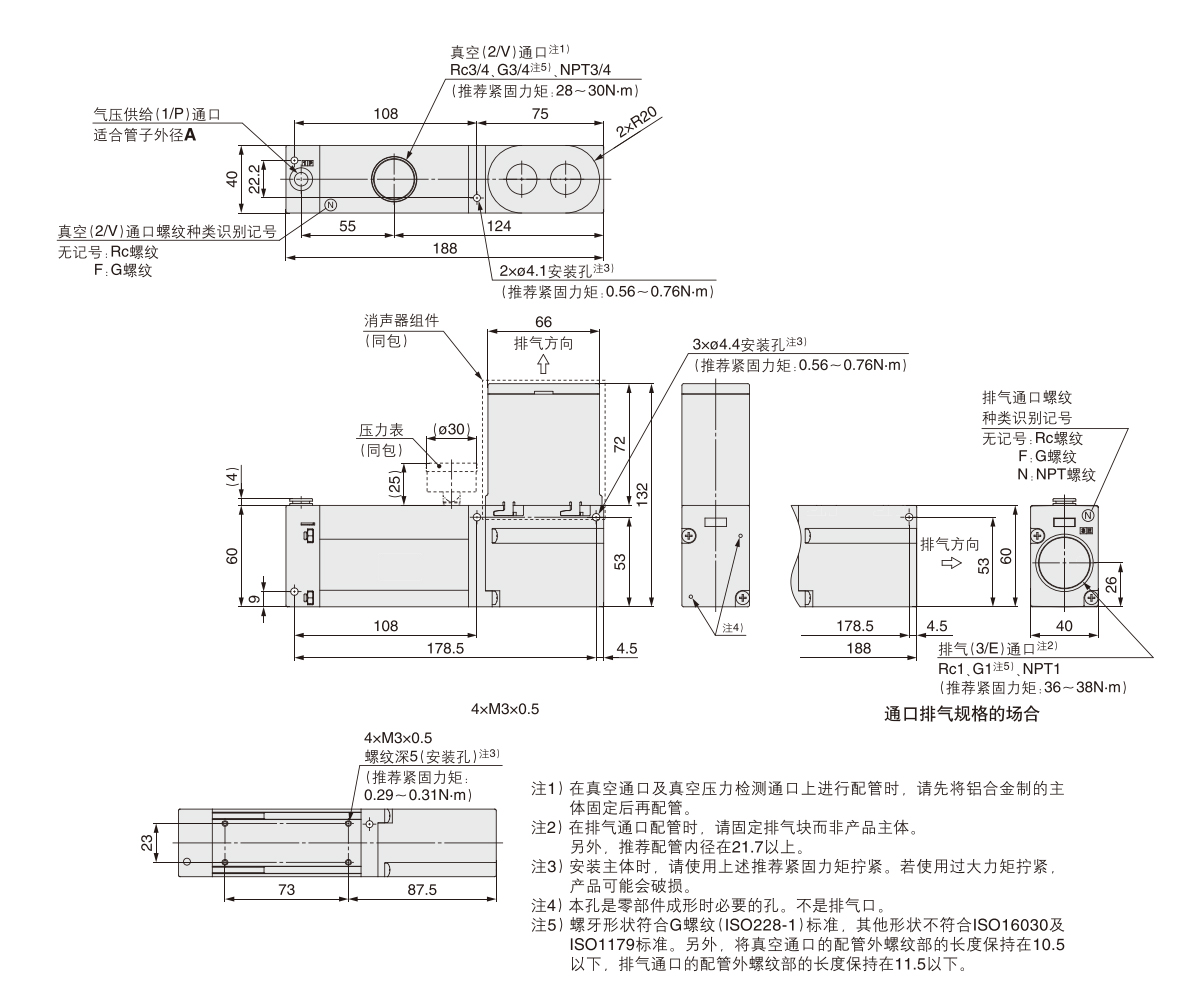

    پورت منبع فشار هوا (1/P) برای قطر بیرونی لوله مناسب است.
    A رنگ آستین را آزاد کنید
    ZL3[ □□ 8 خاکستری روشن

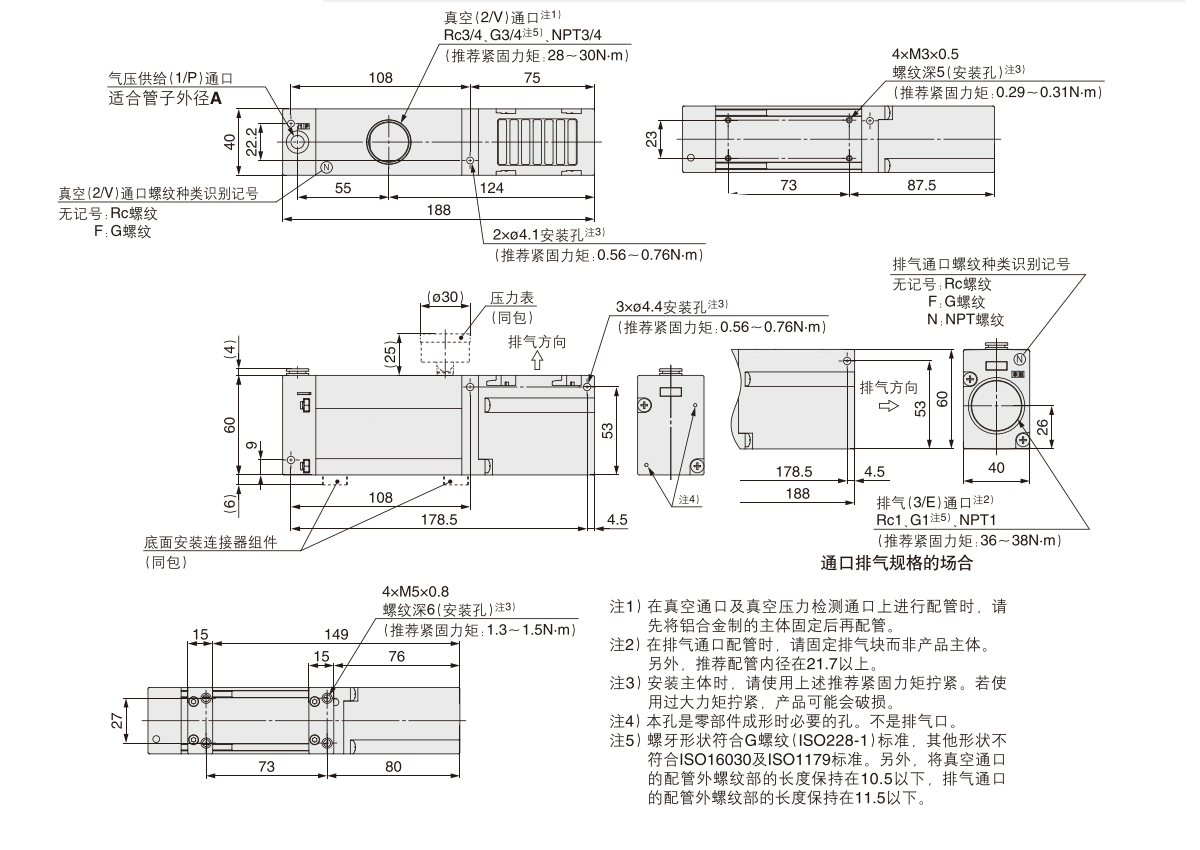

    پورت منبع فشار هوا (1/P) برای قطر بیرونی لوله مناسب است.
    A رنگ آستین را آزاد کنید
    ZL6  □ 8 خاکستری روشن
