سیلندر دو محوره نازک چند موقعیتی سری SDAW تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر نازک / سیلندر دو محوره نازک چند موقعیتی سری SDAW

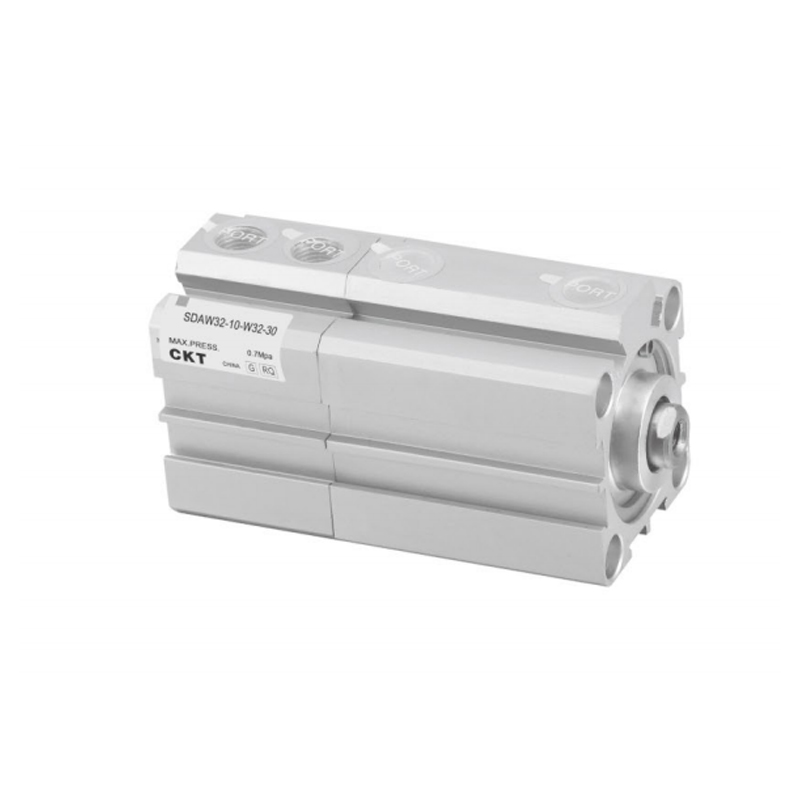

سیلندر دو محوره نازک چند موقعیتی سری SDAW
  • سیلندر دو محوره نازک چند موقعیتی سری SDAW
سیلندر نازک

سیلندر دو محوره نازک چند موقعیتی سری SDAW

سیلندر نازک دو محوره چند موقعیتی سری SDAW یک سیلندر نازک است که برای کارایی فضای بالا و نیازهای چند ایستگاهی طراحی شده است. ساختار راهنمای دو محوره و قابلیت پارک چند موقعیتی آن به طور قابل توجهی فشردگی چیدمان تجهیزات و قطعیت مسیر حرکت را بهینه می کند.

(1) طراحی بدنه فوق العاده نازک
با شکستن محدودیت ضخامت سیلندرهای سنتی، اندازه محوری به شدت فشرده می شود و برای ادغام ماژول های اتوماسیون با محدودیت های فضایی سخت مناسب است.

(2) ساختار میله راهنمای سفت و سخت دو طرفه
میله های راهنما با استحکام بالا که به صورت موازی پیکربندی شده اند، به طور موثر گشتاور انحراف میله پیستون را سرکوب می کنند و از دقت مسیر اثرگذار انتهایی تحت بارهای پیچیده اطمینان حاصل می کنند.

(3) پارکینگ قابل برنامه ریزی چند موقعیتی
از قفل کردن دقیق و موقعیت‌یابی مکرر بیش از دو موقعیت از پیش تعیین‌شده در محدوده سفر از طریق واحدهای ترمز خارجی یا پیکربندی‌های گروه سوپاپ پشتیبانی می‌کند.

(4) محرک بسیار سازگار
اسلات های سوئیچ مغناطیسی اختیاری و رابط های نصب متنوع (نوع فلنج پایین / انتهایی) برای برآورده کردن الزامات یکپارچه سازی مکانیکی/الکتریکی پلت فرم های اصلی اتوماسیون موجود هستند.

(5) پاسخ پویا سبک
مسیر جریان داخلی و مجموعه پیستون سیلندر برای افزایش فرکانس حرکت رفت و برگشتی و در عین حال حفظ نیروی رانش خروجی برای برآورده کردن الزامات شرایط کاری فشرده بهینه شده است.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:سیلندر چند موقعیتی نازک سری SDAT

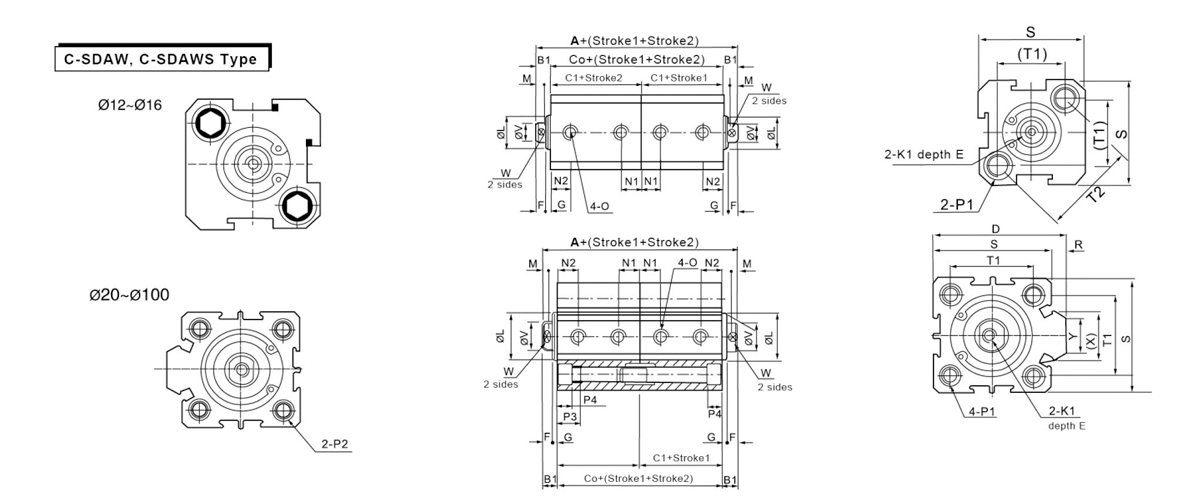

  • فرم بدون سوئیچ خودکار با سوئیچ خودکار B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S> 5 S=5 S> 5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0.5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0.8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1.25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1.5 55 4 16 20.5 16 20.5

    اندازه حفره
    نماد IS     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 ف6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 ف6.5 نخ M5×0.8 سوراخ عبوری:4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0.8 هر دو طرف:φ6.5 نخ M5×0.8 سوراخ عبوری:φ4.2 هر دو طرف: φ6.5 از طریق سوراخ: φ5.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ عبوری:φ4.6 هر دو طرف: φ8.2 از طریق سوراخ: φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 هر دو طرف:φ8.2 نخ M6×1.0 سوراخ عبوری:φ4.6 هر دو طرف: φ8.2 از طریق سوراخ: φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 هر دو طرف:φ10 نخ M8×1.25 سوراخ عبوری:φ6.5 هر دو طرف: 10 سوراخ: φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 هر دو طرف: Φ11 نخ M8×1.25 سوراخ عبوری:φ6.5 هر دو طرف: φ11 از طریق سوراخ: φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 هر دو طرف: Φ11 نخ M8×1.25 سوراخ عبوری:φ6.5 هر دو طرف: Φ11 از طریق سوراخ: φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 هر دو طرف:φ14 نخ M12×1.75 سوراخ عبوری:φ9.2 هر دو طرف: φ14 از طریق سوراخ: φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 هر دو طرف:φ17.5 نخ M14×2 سوراخ:φ11.3 هر دو طرف: φ17.5 سوراخ عبوری: 14.2 30 13 10 114 90 - 32 27 35 26
