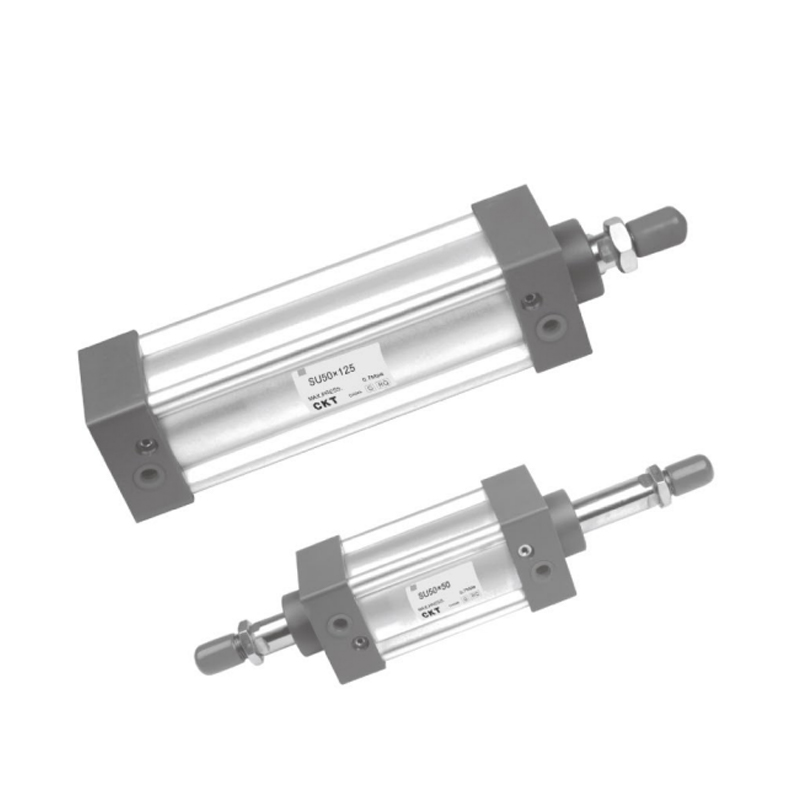

سیلندر استاندارد سری SU (بدون نوع میله)
  • سیلندر استاندارد سری SU (بدون نوع میله)
سیلندر استاندارد

سیلندر استاندارد سری SU (بدون نوع میله)

1. مهر و موم پیستون یک ساختار آب بندی دو طرفه خاص با اندازه فشرده و عملکرد ذخیره روغن را اتخاذ می کند.
2. لوله آلومینیومی یک لوله M شکل بدون میله اتصال است و عملکرد ضد خوردگی خوبی دارد.
3. در مقایسه با سیلندرهای استاندارد ISO15552، طول سیلندرهای سری SU با قطر سیلندر یکسان کوچکتر است.
4. تنظیم بافر سیلندر پایدار است.
5. لوازم جانبی نصب سیلندر با سیلندرهای سری SC مشترک است.
6. انتخاب مواد آب بندی مقاوم در برابر دمای بالا می تواند عملکرد طبیعی سیلندر را در شرایط 150 درجه سانتیگراد تضمین کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر استاندارد سری SI (بدون نوع میله)
بعدی:سیلندر استاندارد سری MBB
  • اندازه سوراخ (میلی متر) 32 40 50 63 80 100
    اقدام دوبازی
    مایع هوا (با عنصر فیلتر 40 میکرومتری فیلتر شود)
    نصب

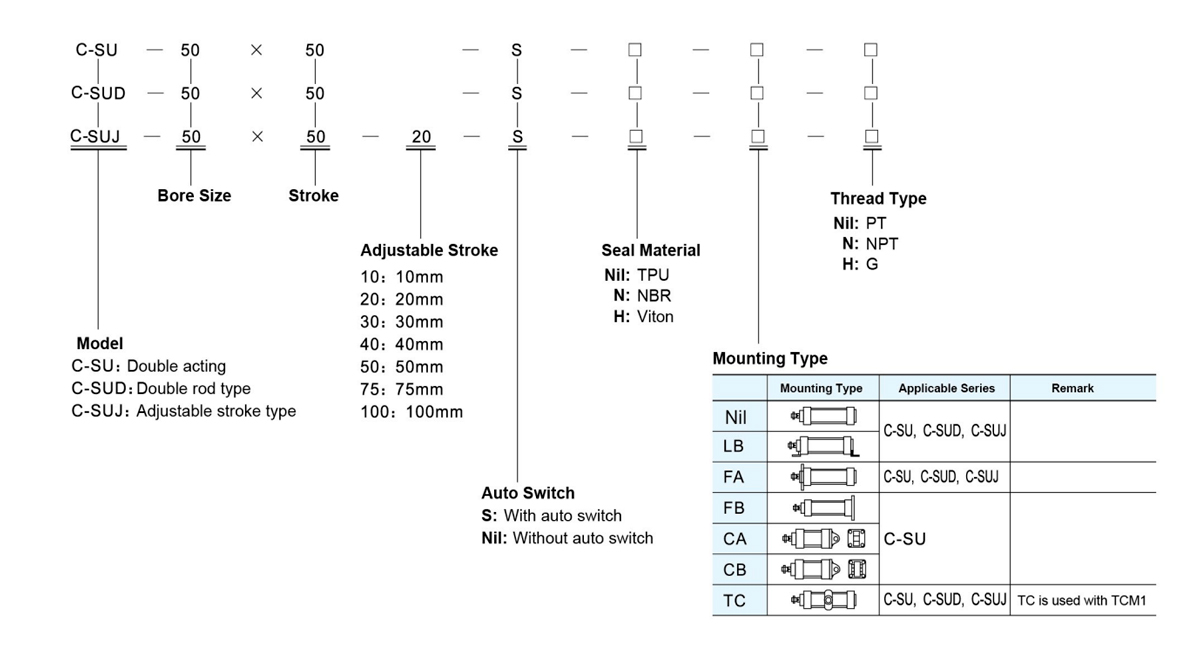

    تایپ کنید     		سری C-SU Bacis FA FB CA CB LB TC TCM1
    سری C-SUD، C-SUJ Bacis FA LB TC TCM1
    محدوده فشار عملیاتی 0.1~1.0MPa (14~145Psi)
    فشار اثبات 1.5 مگا پاسکال (215Psi)
    دمای عملیاتی (℃) -20 تا 80
    محدوده سرعت عملیاتی (mm/s) 30 تا 800
    تحمل طول سکته مغزی 0~250 1.0 251~1000 1.4 1001~1500 1.8
    کوسن کوسن قابل تنظیم
    کوسن Stroke 21 28 29
    * اندازه پورت PT1/8 PT1/4 PT3/8 PT1/2
    *نوع رشته NPT و G برای اتصال در دسترس هستند.

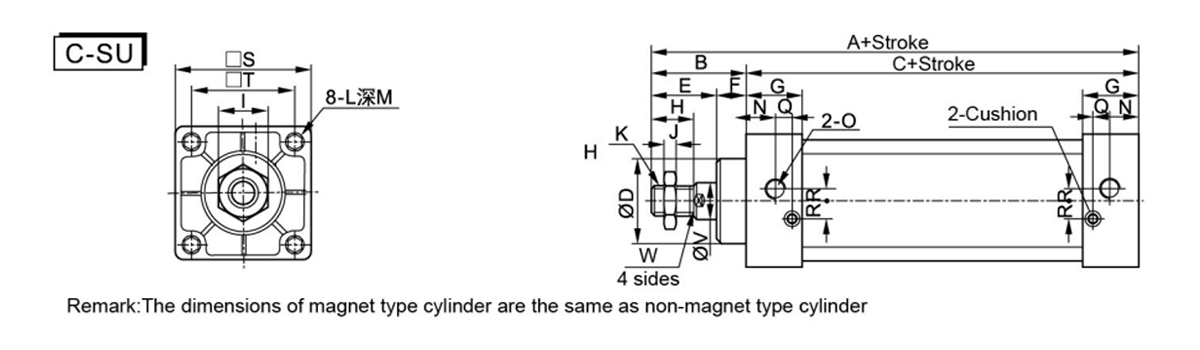

  • اندازه سوراخ / نماد A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

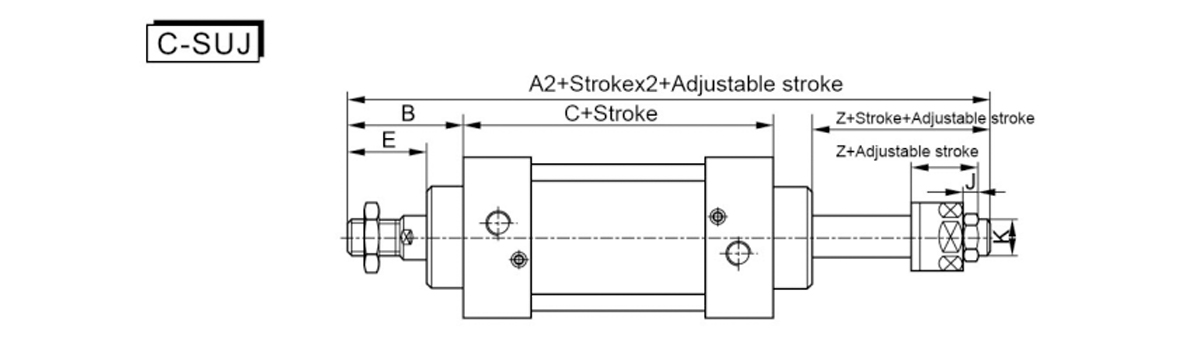

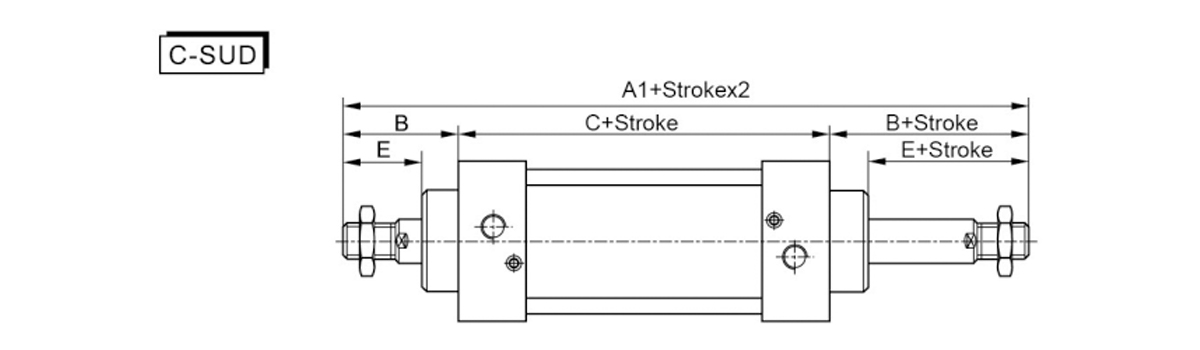

    اندازه سوراخ / نماد A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    توجه: 1. ابعاد سیلندر نوع آهنربا مشابه استوانه نوع غیر آهنربایی است؛ 2. اندازه یکسان با نوع استاندارد C-SU برای مدل اندازه را نشان نمی دهد.

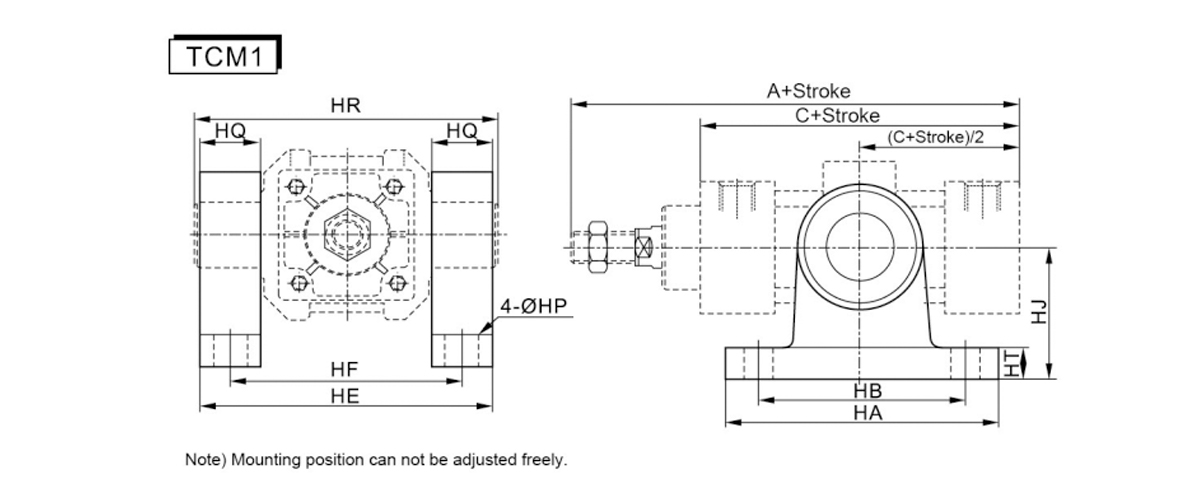

    اندازه سوراخ / نماد A C HA HB او HF HP مقر منابع انسانی HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

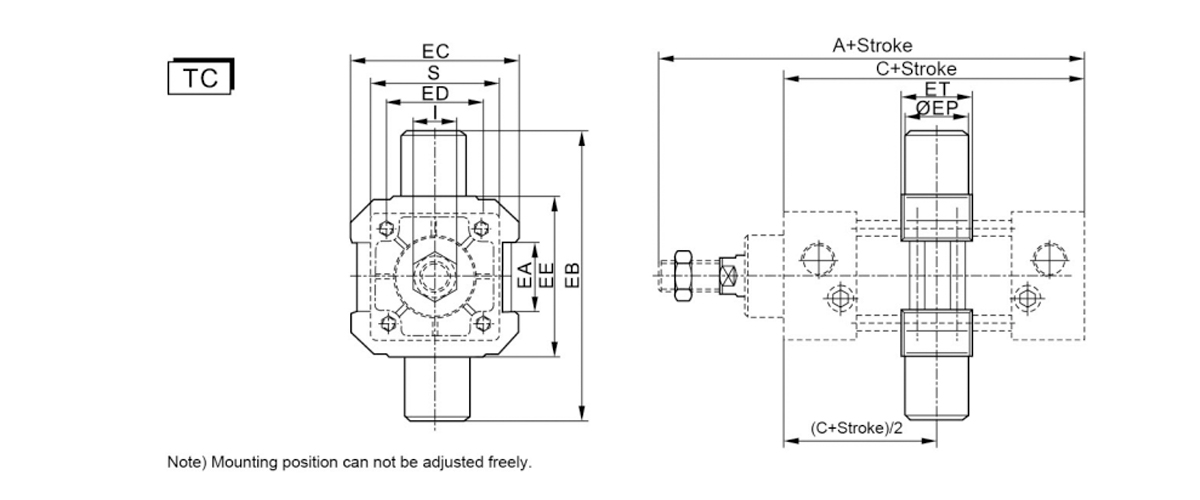

    اندازه سوراخ / نماد A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    ابعاد نصب سایر اتصالات دقیقاً مشابه سیلندرهای سری C-SC است.
