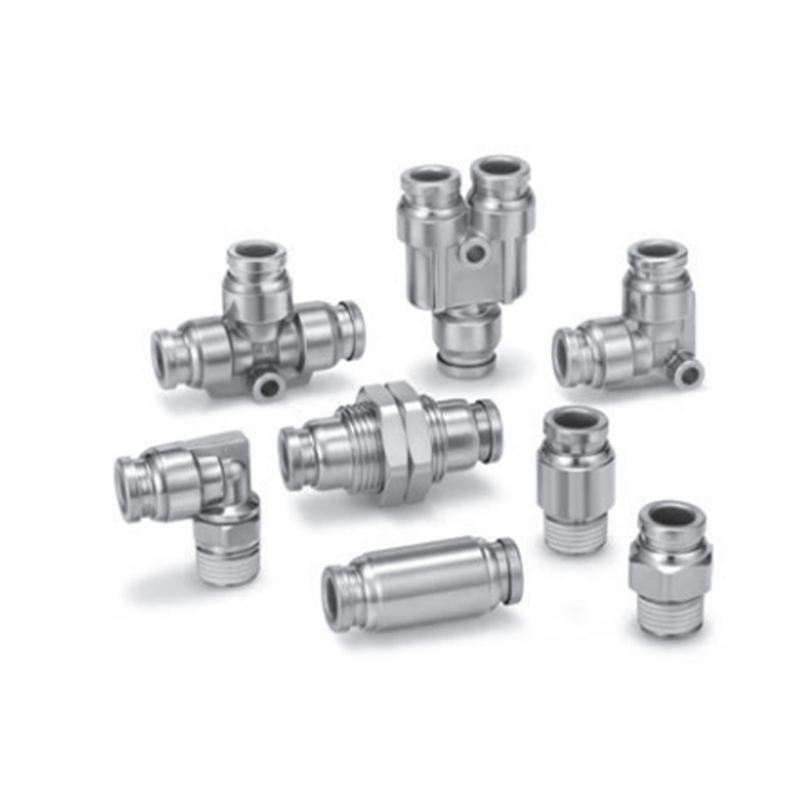

اتصالات تک لمسی فولاد ضد زنگ سری KQG2 SUS316
  • اتصالات تک لمسی فولاد ضد زنگ سری KQG2 SUS316
اتصالات تک لمسی از جنس استنلس استیل

اتصالات تک لمسی فولاد ضد زنگ سری KQG2 SUS316

اتصالات تک لمسی فولاد ضد زنگ سری KQG2 SUS316 برای محیط های صنعتی خشن طراحی شده اند. آنها از فولاد ضد زنگ درجه ابزار جراحی SUS316 برای دستیابی به اتصال آب بندی سریع و قطع کانال های رسانه ساخته شده اند. ساختار آن ترکیبی از مقاومت در برابر خوردگی بالا با عملکرد آسان است و برای سیستم های کنترل سیال با الزامات دقیق در تمیزی و قابلیت اطمینان مناسب است.

ویژگی های اصلی
پایه مقاوم در برابر خوردگی درجه پزشکی
جنس بدنه اصلی فولاد ضد زنگ آستنیتی SUS316 با کربن فوق العاده کم است. لایه مقاومت به خوردگی سطحی با فرآیند غیرفعال سازی تقویت می شود که به طور قابل توجهی از خوردگی یون کلرید و خوردگی بین دانه ای جلوگیری می کند و در برابر اسید، حلال های قلیایی و محیط های پاشش نمک بالا مقاوم است.

مکانیزم قفل تک عمل
ساختار سگک خود قفل داخلی، یک عمل فشار می تواند آب بندی دو طرفه خط لوله را بدون ابزارهای کمکی یا عملیات چرخشی کامل کند و زمان نگهداری تجهیزات و سازماندهی مجدد خط لوله را تا حد زیادی کوتاه کند.

ضمانت کامل آب بندی دینامیک
جزء آب بندی چند مرحله ای از مواد پلیمری مرکب استفاده می کند و سیستم جبران الاستومری می تواند ارتعاش خط لوله و انبساط حرارتی و تغییر شکل انقباض را جذب کند و نشت را در شرایط نوسان فشار شدید حفظ کند.

طراحی کانال جریان بدون آلودگی
کانال جریان با قطر کامل ساختار زاویه مرده ندارد، همراه با درمان دیواره داخلی پولیش الکترولیتی، برای جلوگیری از حفظ ذرات و رشد بیوفیلم، نیازهای یکپارچگی سیال را برای حمل و نقل رسانه با خلوص بالا برآورده می کند.

معماری سازگار مدولار
رابط استاندارد از سازگاری قابل تعویض با اتصالات لوله صنعتی اصلی پشتیبانی می کند و انواع توپولوژیکی متعددی مانند مستقیم، زاویه راست و سه طرفه را برای دستیابی به گسترش و بازسازی سریع سیستم های شبکه لوله پیچیده ارائه می دهد.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:اتصالات تک لمسی فولاد ضد زنگ سری KQB2
  • مناسب برای لوله ها
    مواد لوله FEP، PFA، نایلون، نایلون نرم تبصره 1)، پلی اورتان، پلی اولفین
    قطر بیرونی لوله Ø1/8،Ø5/32،Ø1/4،Ø5/16،Ø3/8،Ø1/2»

    مشخصات
    مایع استفاده شده هوا، آب، بخار تبصره 2) تبصره 3)
    محدوده فشار تبصره 4) -100 کیلو پاسکال تا 1 مگاپاسکال Note 5)
    فشار تست فشار 3.0 مگا پاسکال
    دمای محیط و دمای سیال تبصره 6) -5 تا 150 درجه سانتیگراد (اما نه منجمد) نکته 5)
    گریس استفاده شده بدون مشخصات گریس
    آب بندی قطعات رزوه دار با درزگیر

    قطعات یدکی
    نام قطر بیرونی لوله مدل مواد
    واشر 一 M-5G3 SUS316
    FKM ویژه
    مهره نصب پنل Ø1/8"،Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    جدول سازگاری لاینر
    قطر بیرونی لوله مواد لوله مناسب برای آستین آستر داخلی
    TH/TIH
    (FEP)     		TL/TIL
    (PFA)     		مدل طول
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 TIL07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 TIL11 TJG-1065 23
    TIHA11 一 TJG-1107 23
    Ø1/2" TIH13 TIL13 TJG-1395 24
    ※مواد سری TJG SUS316 است

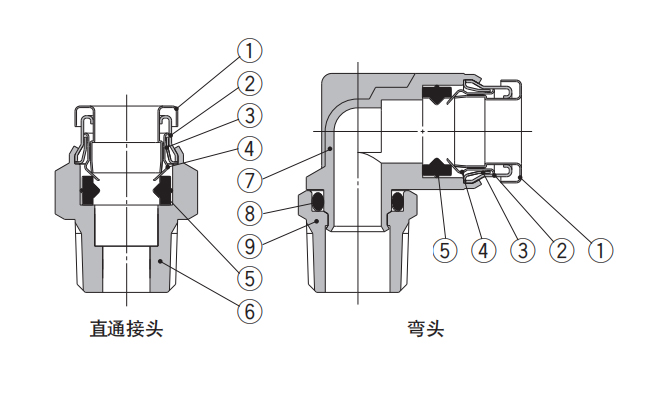

  • اجزاء
    شماره سریال نام مواد
    1 آستین را آزاد کنید SUS316
    2 آستین راهنما 1 SUS316
    3 آستین راهنما 2 SUS316
    4 کولت SUS316
    5 قطعه آب بندی FKM ویژه (پوشش فلورین)
    6 بدنه اتصال مستقیم SUS316
    7 بدن آرنج SUS316
    8 O-ring FKM ویژه (پوشش فلورین)
    9 کانکتور مناسب فشاری SUS316

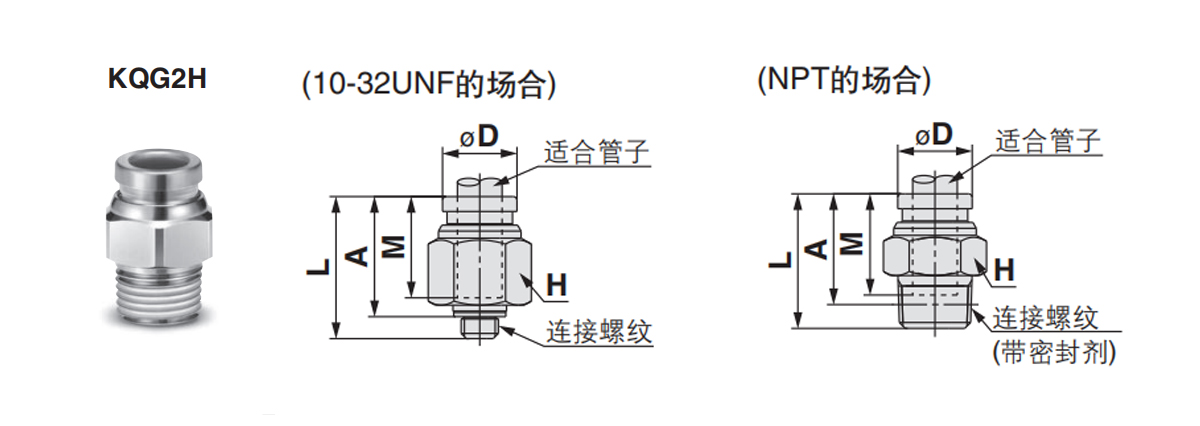

  • کانکتور مستقیم: KQG2H
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		رشته اتصال
    R، M     		مدل H
    (ضلع مقابل شش ضلعی)     		ØD تبصره 1) L الف※ M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 M5×0.8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5×0.8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5×0.8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R ابعاد مرجع پس از پیچ در رزوه.
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates values when using FEP tubes.
    Ø16 مقادیر را فقط هنگام استفاده از لوله های نایلونی نشان می دهد.

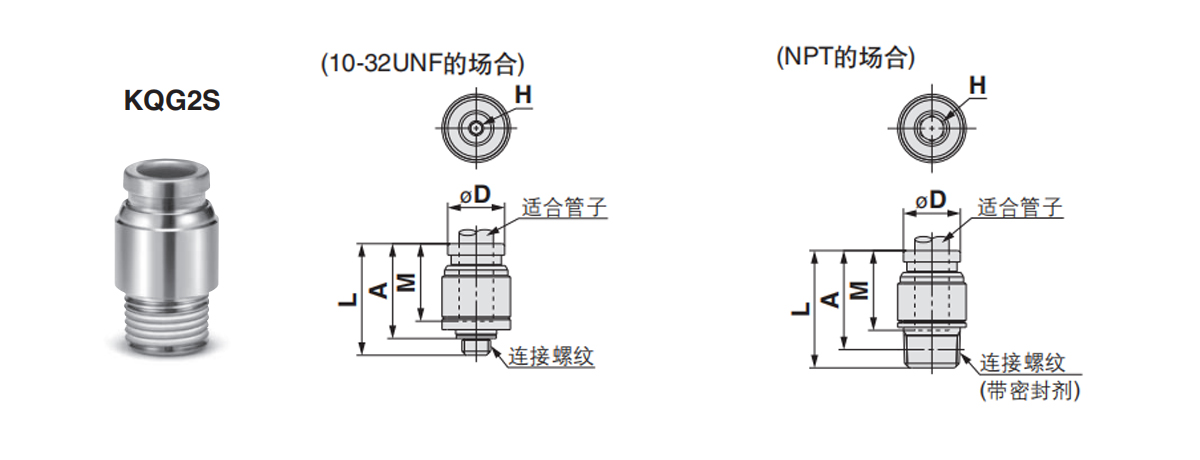

    کانکتور مستقیم شش ضلعی درون خطی: KQG2S
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		رشته اتصال
    R، M     		مدل H
    (ضلع مقابل شش ضلعی)     		ØD تبصره 1) L الف※ M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 M5×0.8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5×0.8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5×0.8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R ابعاد مرجع پس از پیچ در رزوه.
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates values when using FEP tubes.
    Ø16 مقادیر را فقط هنگام استفاده از لوله های نایلونی نشان می دهد.

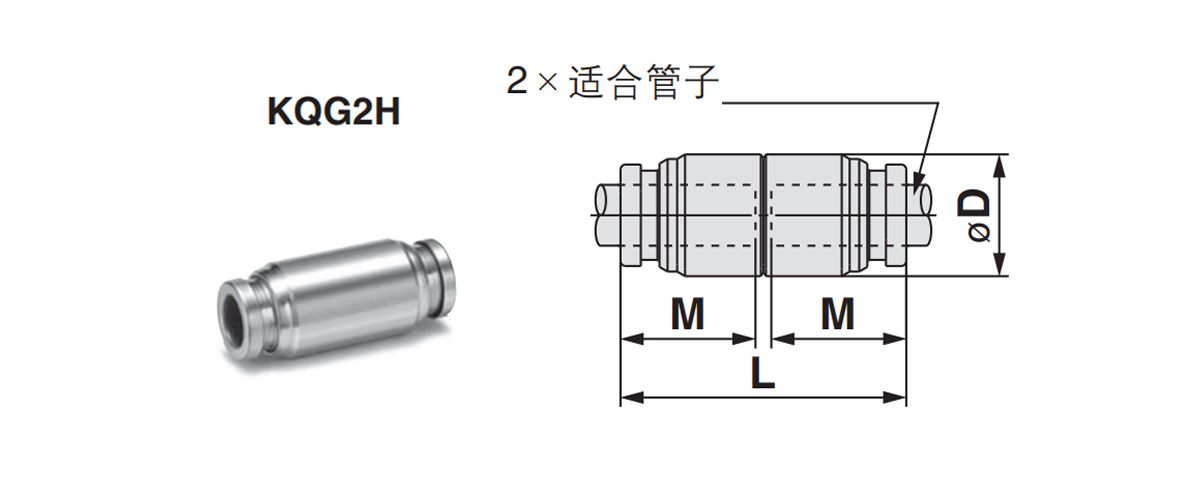

    اتصال مستقیم: KQG2H
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مدل ØD تبصره 1) L M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    نکته 1) ØD حداکثر قطر را نشان می دهد.
    تبصره 2) Indicates the value when using FEP tubing.
    Ø16 مقدار را فقط هنگام استفاده از لوله نایلونی نشان می دهد.

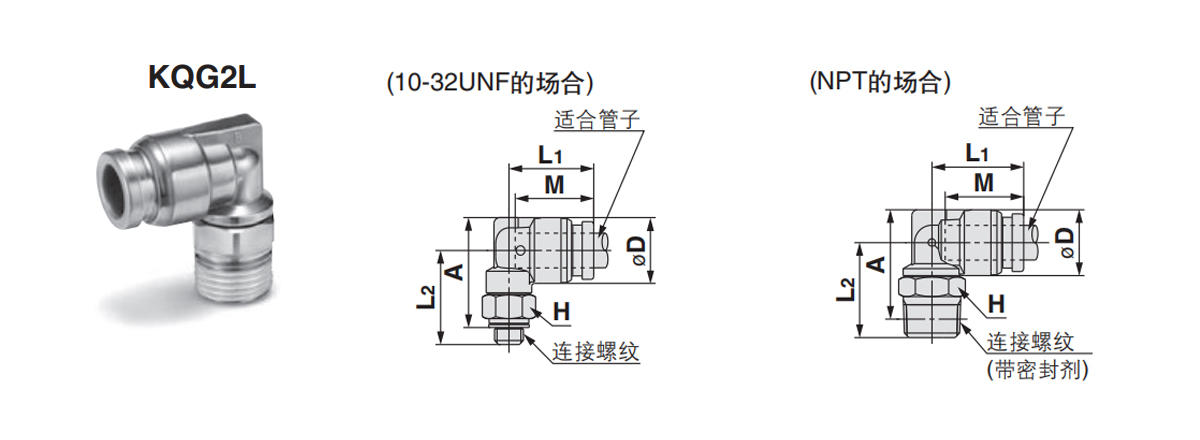

    آرنج: KQG2L
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		رشته اتصال
    R، M     		مدل H
    (ضلع مقابل شش ضلعی)     		تبصره 1)
    ØD     		L1 L2 الف※ M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 M5×0.8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5×0.8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5×0.8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R ابعاد مرجع پس از پیچ در رزوه.
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates values when using FEP tubes.
    Ø16 مقادیر را فقط هنگام استفاده از لوله های نایلونی نشان می دهد.

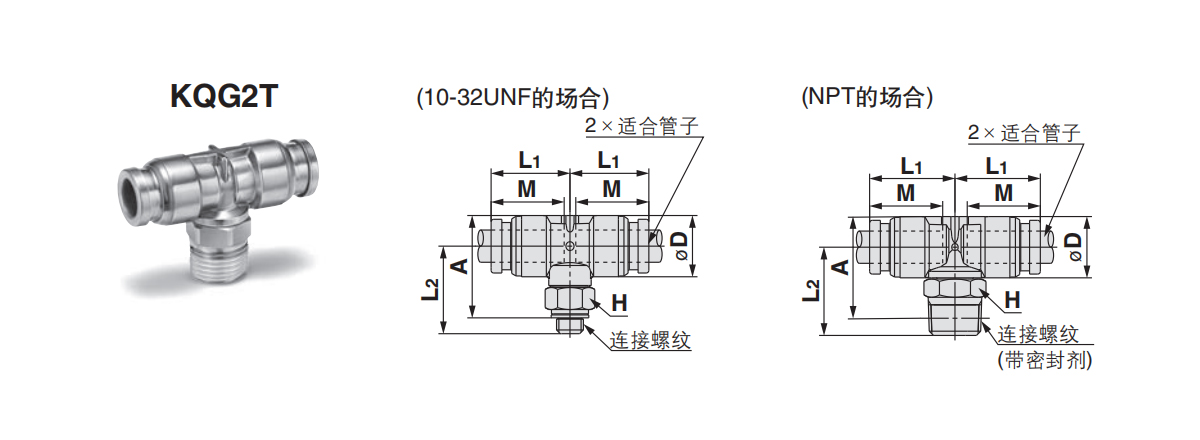

    اتصال دو لوله T شکل: KQG2T
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		رشته اتصال
    R، M     		مدل H
    (ضلع مقابل شش ضلعی)     		تبصره 1)
    ØD     		L1 L2 الف※ M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 M5×0.8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5×0.8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5×0.8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R ابعاد مرجع پس از پیچ در رزوه.
    تبصره 1)Ø D indicates the maximum diameter.
    تبصره 2) Indicates values when using FEP tubes.
    Ø16 مقادیر را فقط هنگام استفاده از لوله های نایلونی نشان می دهد.

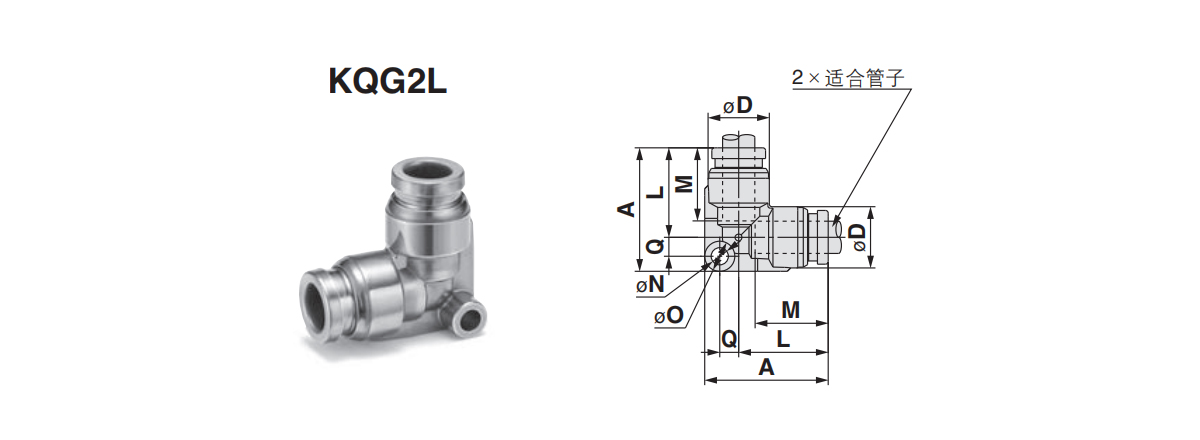

    لوله خم شده: KQG2L
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مدل تبصره 1)
    ØD     		L A Q M ØN ØO تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    تبصره 1)Ø D indicates the maximum diameter.
    تبصره 2) Indicates the value when using FEP tubing.
    Ø16 مقدار را فقط هنگام استفاده از لوله نایلونی نشان می دهد.

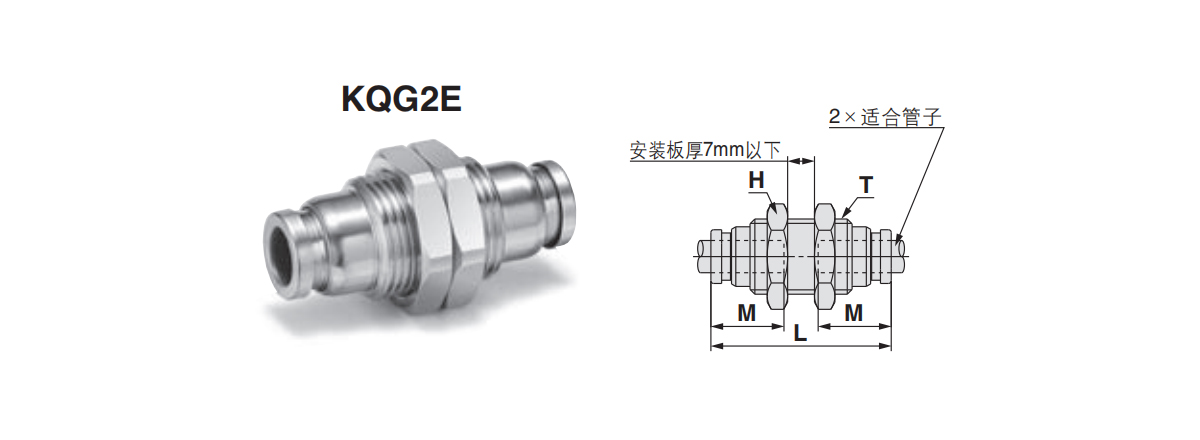

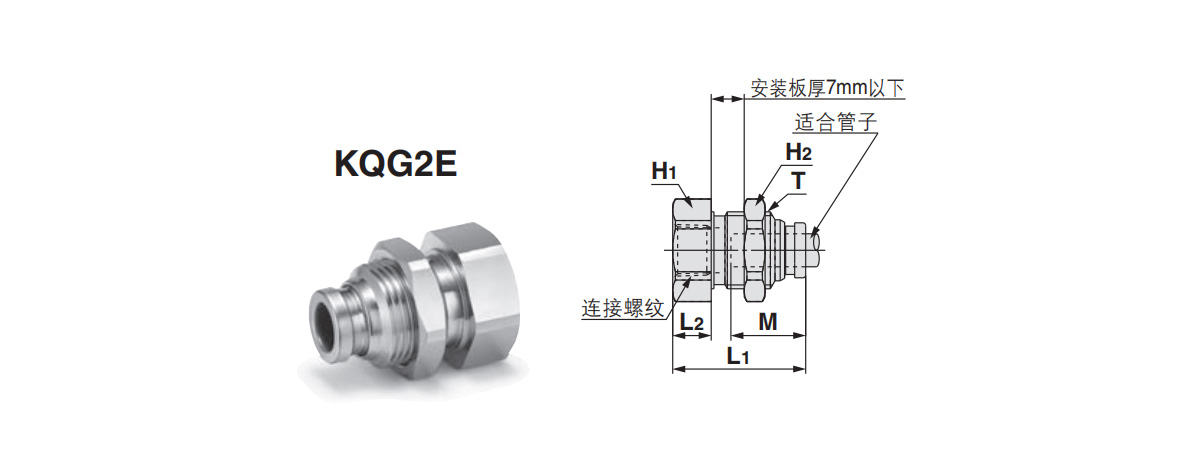

    کانکتور مستقیم نصب شده روی پانل: KQG2E
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مدل T
    (M)     		H
    (ضلع مقابل شش ضلعی)     		L سوراخ نصب M توجه )
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27×1 30 42.6 28 20.8 113 87.3
    تبصره 1)Ø D indicates the maximum diameter.
    Ø16 فقط هنگام استفاده از لوله های نایلونی مقدار را نشان می دهد.

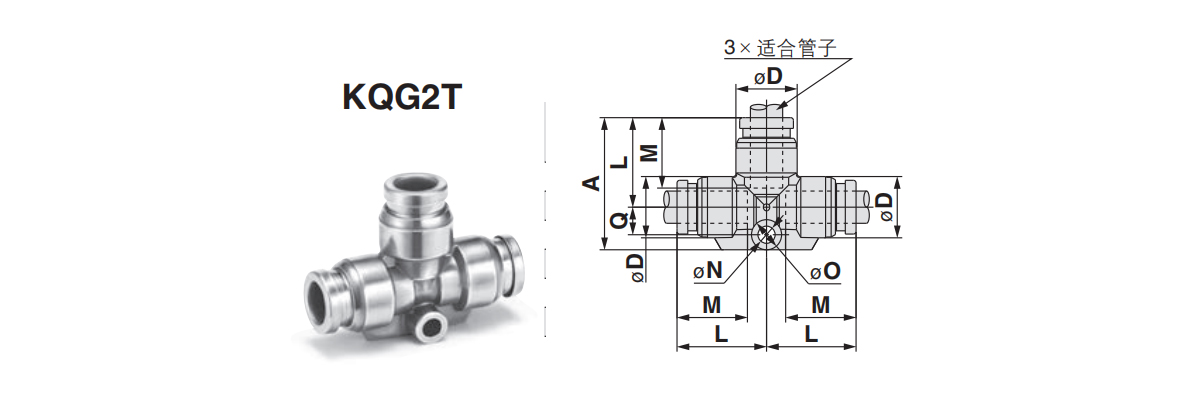

    اتصالات لوله T شکل: KQG2T
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مدل تبصره 1)
    ØD     		L A Q M روشن oO تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates the value when using FEP tubing.
    Ø16 مقدار را فقط هنگام استفاده از لوله نایلونی نشان می دهد.

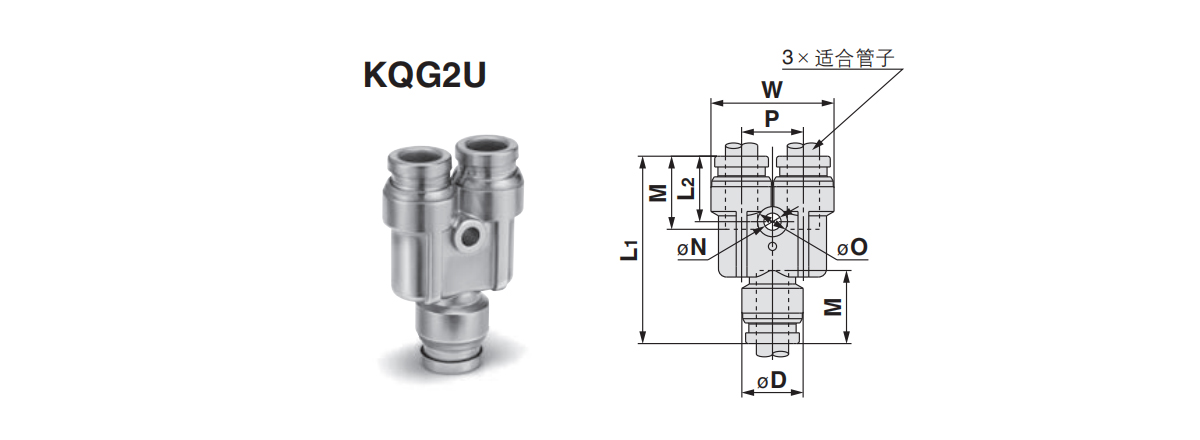

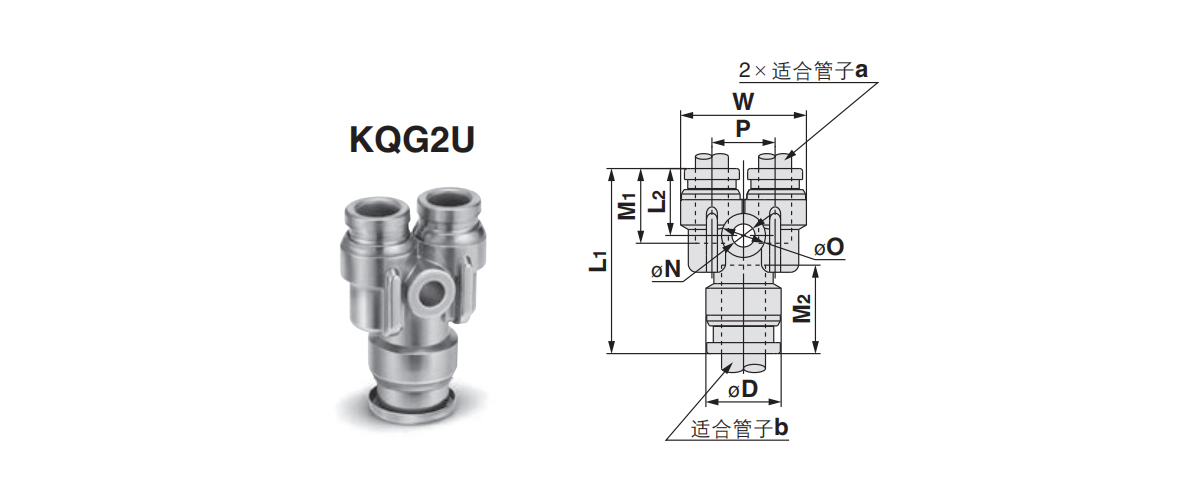

    اتصالات لوله Y شکل: KQG2U
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مدل تبصره 1)
    ØD     		W L1 L2 P M ØN ØO تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates values when using FEP tubing.
    Ø16 مقادیر را فقط هنگام استفاده از لوله های نایلونی نشان می دهد.

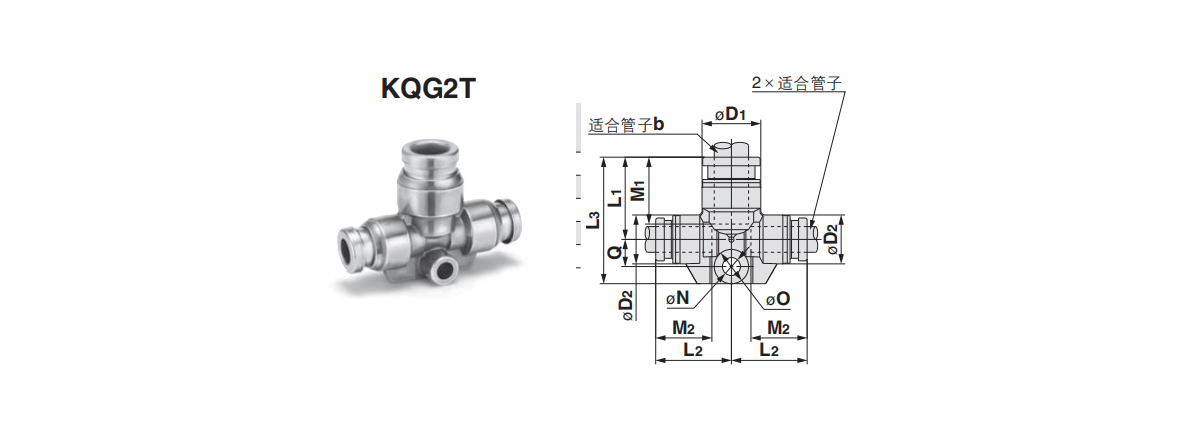

    اتصال لوله T شکل با قطرهای مختلف: KQG2T
    مناسب برای لوله ها
    外 径 m m     		مدل تبصره 1)
    ØD1     		تبصره 1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    a b
    Ø3.2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    تبصره 1) Ø D1 and Ø D2 indicate the maximum diameter.
    تبصره 2) Indicates the value when using FEP pipes.

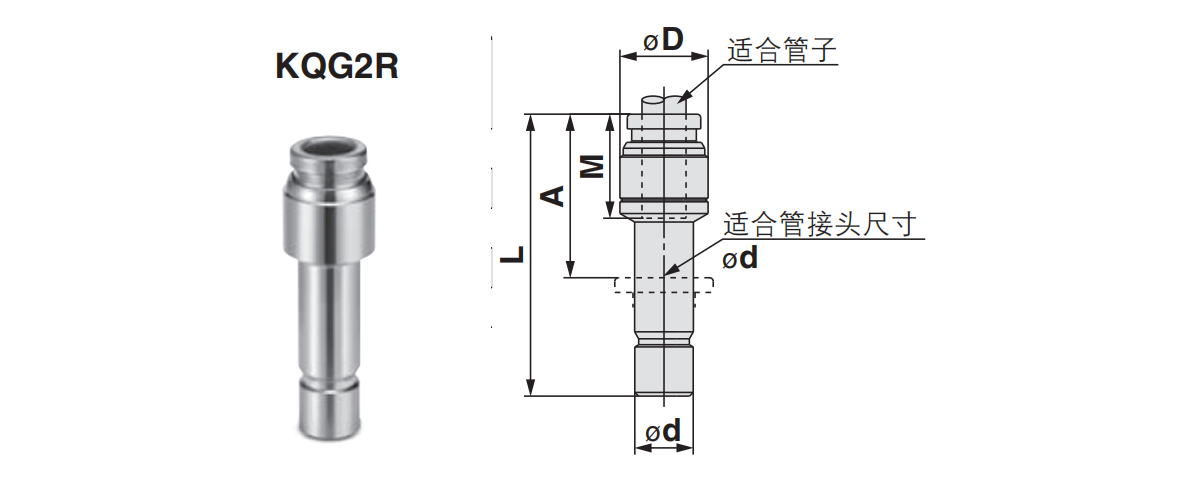

    اتصالات لوله کاهش دهنده: KQG2R
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مناسب برای اتصالات لوله مدل ØD تبصره 1) L A M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    a b
    Ø3.2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26.1 18.3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    نکته 1) ØD حداکثر قطر را نشان می دهد.
    تبصره 2) Indicates the value when using FEP tubing.

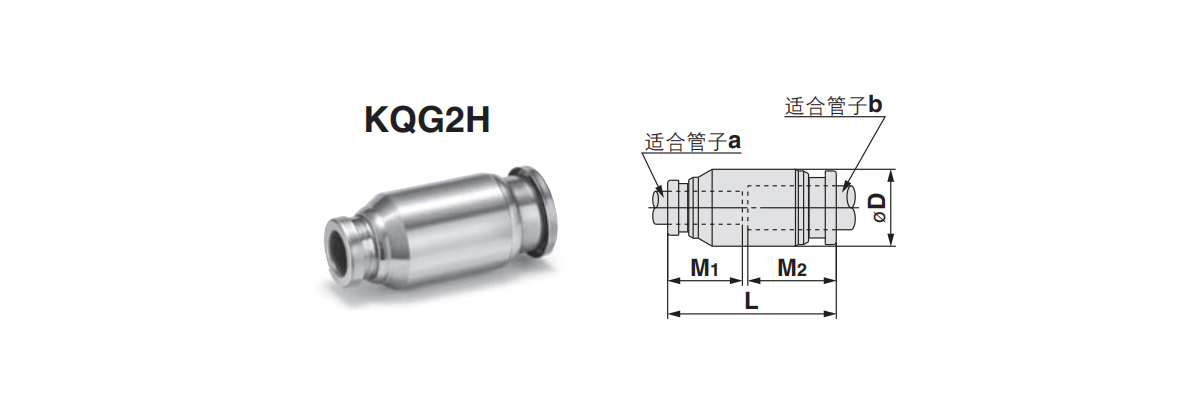

    کاهش لوله مستقیم: KQG2H
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مدل ØD تبصره 1) L M1 M2 تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    a b
    Ø3.2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates the value when using FEP tubing.

    اتصال لوله Y شکل با قطرهای مختلف: KQG2U
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		مدل تبصره 1)
    ØD     		L1 L2 P W M1 M2 ØN ØO تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    a b
    Ø3.2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates the value when using FEP tubing.

    کانکتور مستقیم رزوه داخلی نصب پنل: KQG2E
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		رشته اتصال
    Rc     		مدل T
    (M)     		اضلاع شش ضلعی مخالف L1 L2 سوراخ نصب M توجه)
    سطح مقطع موثر mm²     		کیفیت g
    H1 H2
    Ø3.2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    توجه: مقادیر مربوط به لوله FEP را نشان می دهد.
    Ø16 مقادیر را فقط برای لوله های نایلونی نشان می دهد.

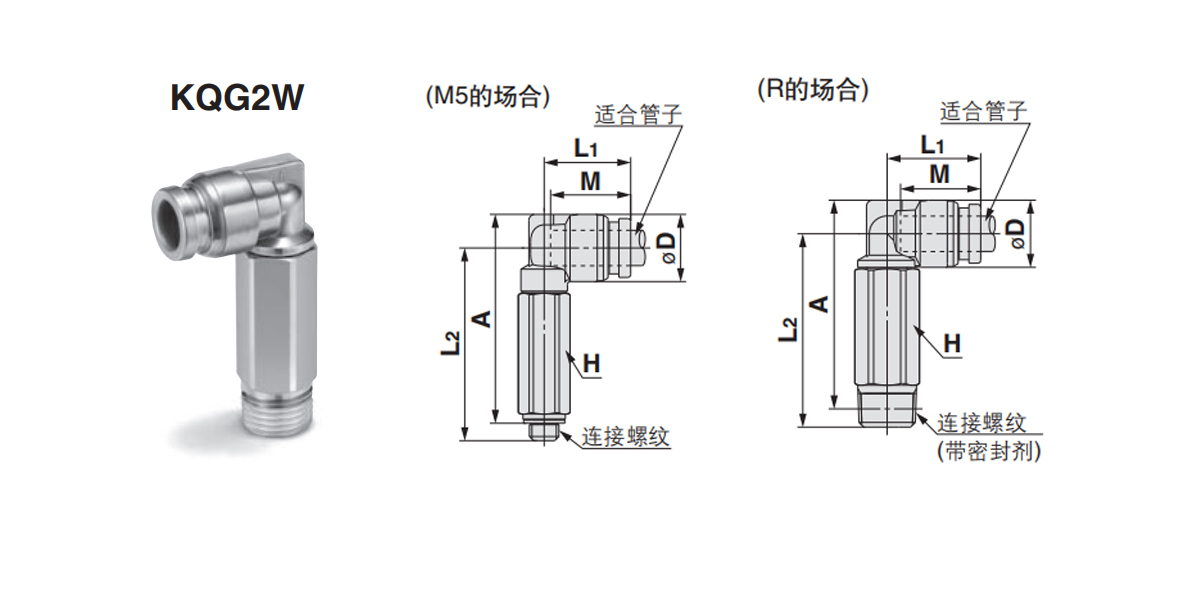

    آرنج کشیده: KQG2W
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		رشته اتصال
    R, M     		مدل H
    (ضلع مقابل شش ضلعی)     		تبصره 1)
    ØD     		L1 L2 الف※ M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 M5×0.8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5×0.8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5×0.8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R ابعاد مرجع پس از پیچ در رزوه.
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates values when using FEP tubes.
    Ø16 مقادیر را فقط هنگام استفاده از لوله های نایلونی نشان می دهد.

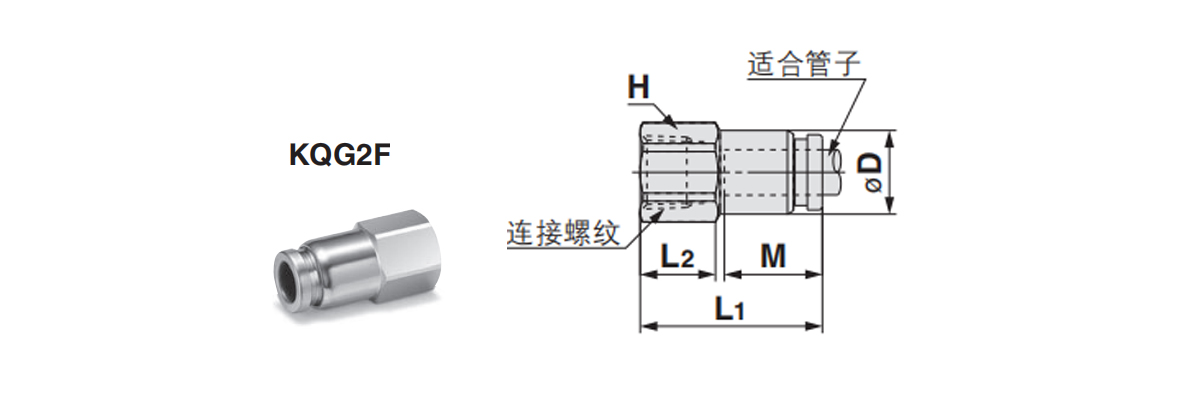

    کانکتور مستقیم رزوه داخلی: KQG2F
    مناسب برای لوله ها
    قطر بیرونی میلی متر     		رشته اتصال
    Rc     		مدل H
    (ضلع مقابل شش ضلعی)     		ØD تبصره 1) L1 L2 M تبصره 2)
    سطح مقطع موثر mm²     		کیفیت g
    Ø3.2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    نکته 1) Ø D نشان دهنده حداکثر قطر است.
    تبصره 2) Indicates values when using FEP tubing.
    Ø16 مقادیر را فقط هنگام استفاده از لوله های نایلونی نشان می دهد.

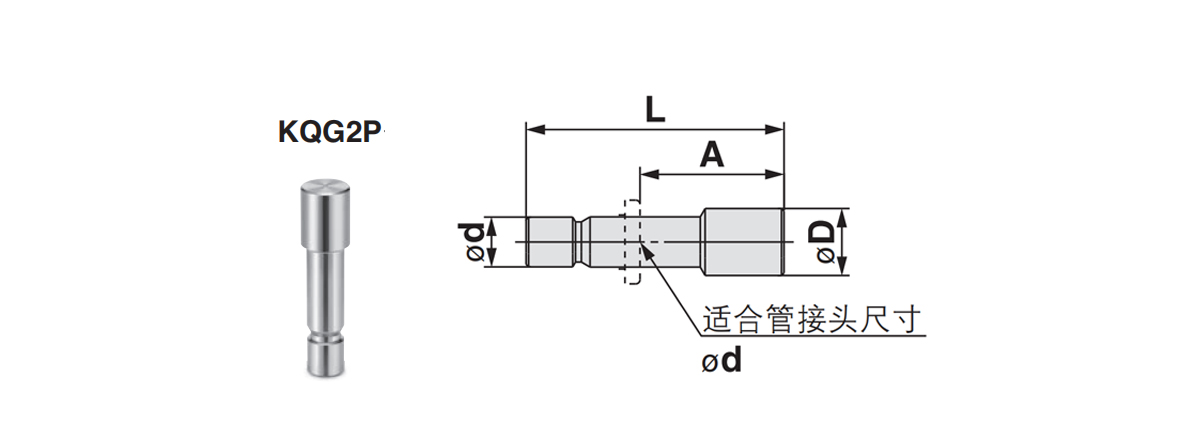

    دوشاخه: KQG2P
    مناسب برای اتصالات لوله
    ابعاد od     		مدل ØD L A کیفیت g
    Ø3.2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

محصولات مرتبط

وبلاگ و اخبار

آخرین اخبار و
وبلاگ

مشاهده بیشتر

کیفیت واقعی و قابل اعتماد به طور طبیعی برجسته است.

انتخاب از اعتماد میآید و همکاری از صداقت.

  • س: پس از ارسال یک استعلام برای شما، چه مدت می توانیم پاسخی دریافت کنیم؟

    ما ظرف 24 ساعت پس از دریافت درخواست در روزهای کاری به شما پاسخ خواهیم داد.

  • س: آیا شما یک تولید کننده مستقیم یا یک شرکت تجاری هستید؟

    ما یک تولید کننده هستیم و بخش فروش بین المللی خود را داریم. بنابراین ما می توانیم همه را به تنهایی تولید و بفروشیم.

  • س: آیا می توانید محصولات سفارشی بسازید؟

    بله، ما می توانیم محصولات را با توجه به نقشه ها یا نمونه های ارائه شده توسط مشتریان توسعه و تولید کنیم.

  • س: چگونه شرکت شما کیفیت محصول را تضمین می کند؟

    اول از همه، ما پس از هر فرآیند بازرسی را انجام خواهیم داد. برای محصولات نهایی، ما 100٪ بازرسی را با توجه به نیاز مشتریان و استاندارد بین المللی انجام خواهیم داد.

  • س: محصولات شما عمدتا به کجا صادر می شود؟

    محصولات ما عمدتا به آلمان، ایالات متحده، دانمارک و بیش از ده ها کشور در اروپا و آمریکای شمالی صادر می شود
