سیلندر اسلاید سری MXS (راهنمای غلتکی متقاطع) نوع سیلندر دوگانه تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر کشویی / سیلندر اسلاید سری MXS (راهنمای غلتکی متقاطع) نوع سیلندر دوگانه

سیلندر اسلاید سری MXS (راهنمای غلتکی متقاطع) نوع سیلندر دوگانه سیلندر اسلاید سری MXS (راهنمای غلتکی متقاطع) نوع سیلندر دوگانه
  • سیلندر اسلاید سری MXS (راهنمای غلتکی متقاطع) نوع سیلندر دوگانه
  • سیلندر اسلاید سری MXS (راهنمای غلتکی متقاطع) نوع سیلندر دوگانه
سیلندر کشویی

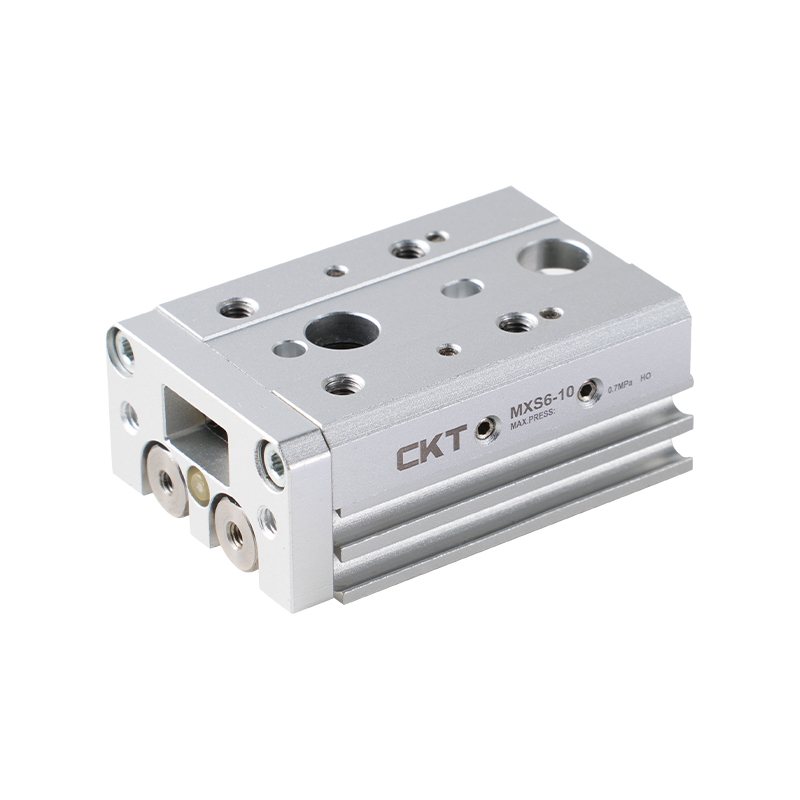

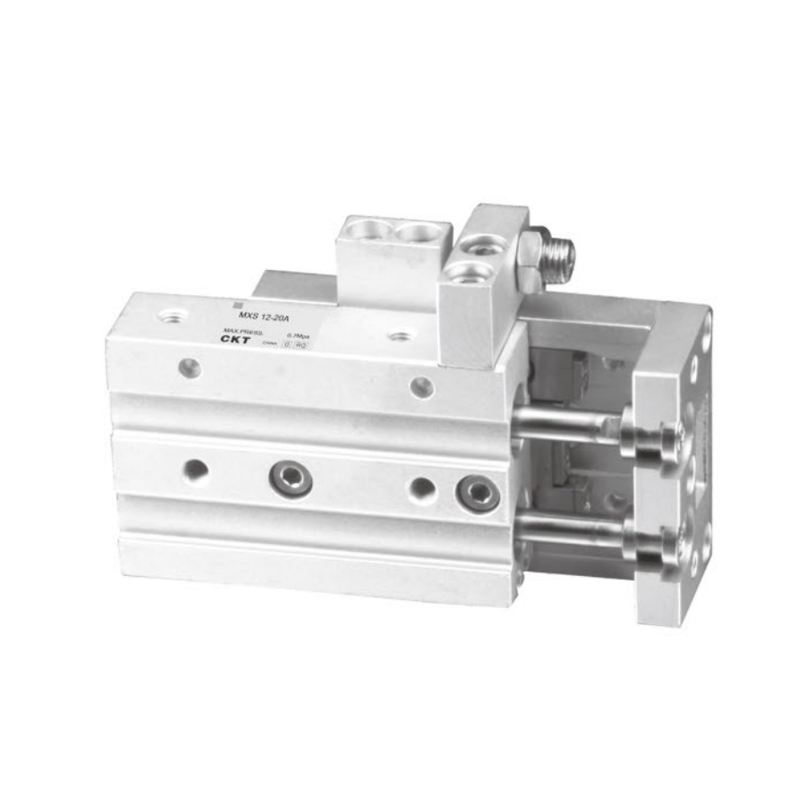

سیلندر اسلاید سری MXS (راهنمای غلتکی متقاطع) نوع سیلندر دوگانه

1. اختیاری با دستگاه سکته مغزی قابل تنظیم (0-5mm)؛
2. طراحی دو سیلندر، 2 برابر نیروی خروجی، حجم نازک.
3. سیلندر و میز کار برای کاهش اندازه کلی ترکیب می شوند.
4. طراحی راهنمای غلتکی متقاطع پذیرفته شده است، اصطکاک کوچک است، هیچ شکافی بین سیلندر و میز کار وجود ندارد، مناسب برای مونتاژ دقیق.
5. قابل نصب از سه طرف.
6. ساخته شده در نوع حلقه مغناطیسی، سوئیچ مغناطیسی را می توان نصب کرد.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر کشویی سری MXQ (راهنمای خطی گردشی) نوع سیلندر دوگانه (Ø6~Ø25)
بعدی:مقاله بعدی وجود ندارد
  • مشخصات
    مدل C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     ۱۶ C-MXS     20 C-MXS     25
    اندازه سوراخ میلی متر) Ø6x2
    (برابر با Ø8)     		Ø8x2
    (برابر با Ø11)     		Ø12x2
    (برابر با Ø17)     		Ø16x2
    (برابر با Ø22)     		Ø20x2
    (برابر با Ø28)     		Ø25x2
    (برابر با Ø35)
    مایع هوا
    اقدام دوبازی
    Max.Sorking Pressure 07 مگا پاسکال
    حداقل فشار کاری 0.15 مگا پاسکال
    دما -10 تا 60 ℃ (بدون یخ زدن)
    سرعت پیستون 50 تا 500 میلی متر بر ثانیه
    کوسن سپر لاستیکی (استاندارد))
    روغن کاری لازم نیست
    قطر اتصال M3×0.5 M5×0.8 Rc 1/8
    *اگر می‌خواهید از روغن‌کاری استفاده کنید، لطفاً از ISOVG32 استفاده کنید.

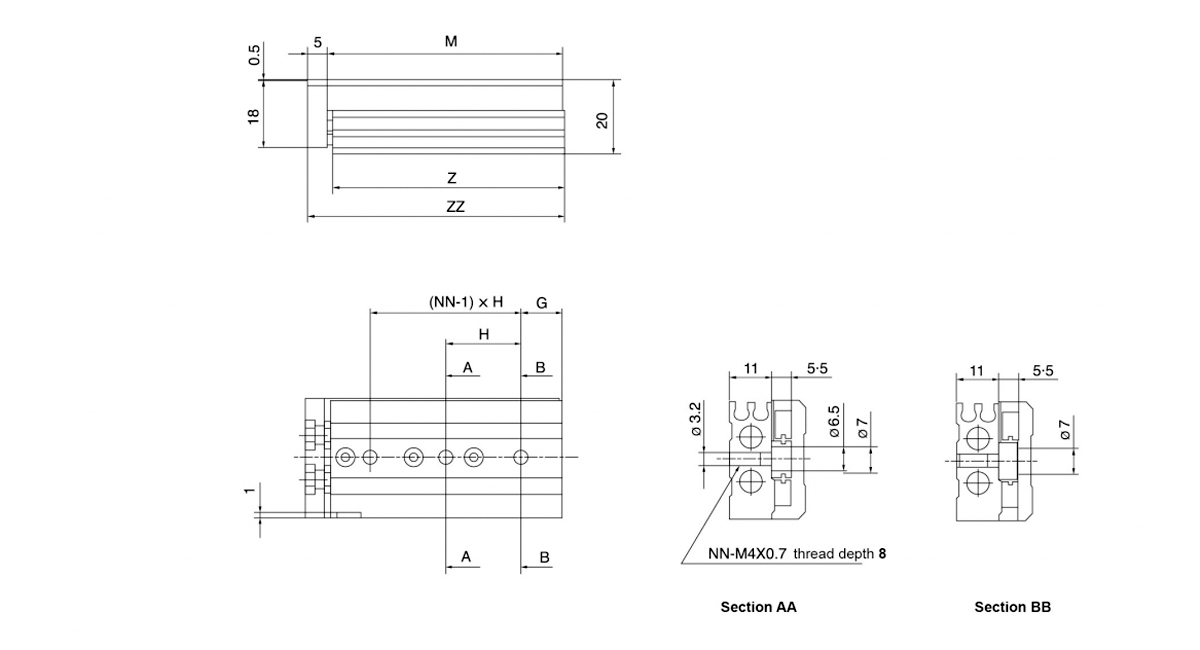

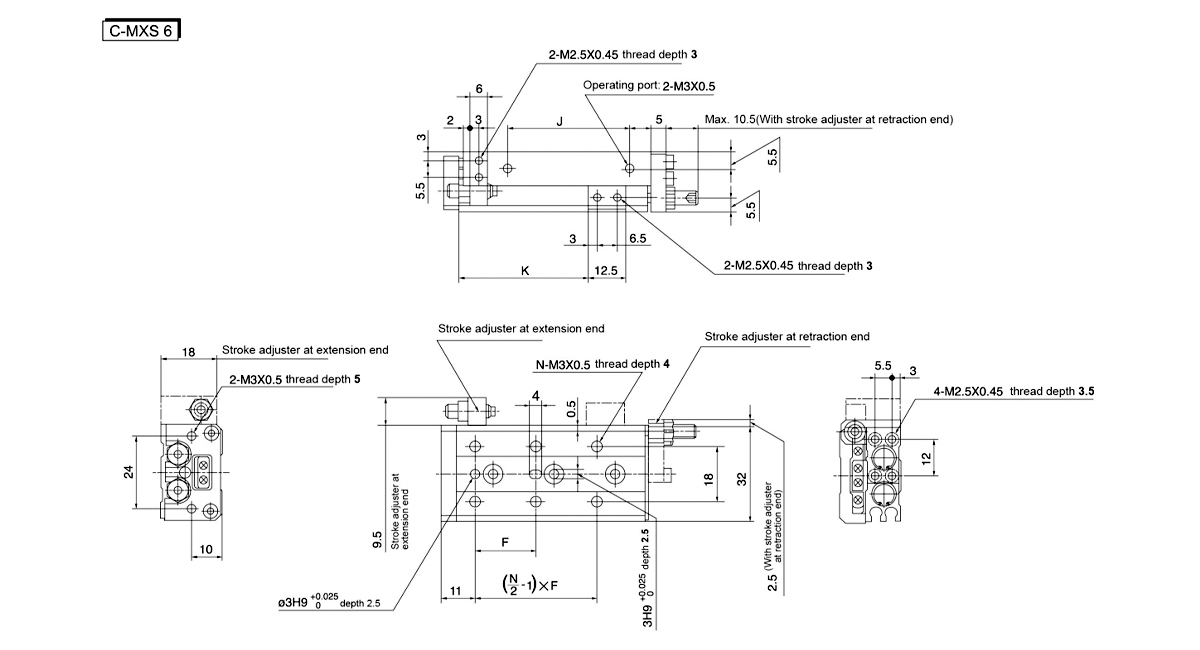

  • مدل F N G H NN 1 J K M Z ZZ
    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

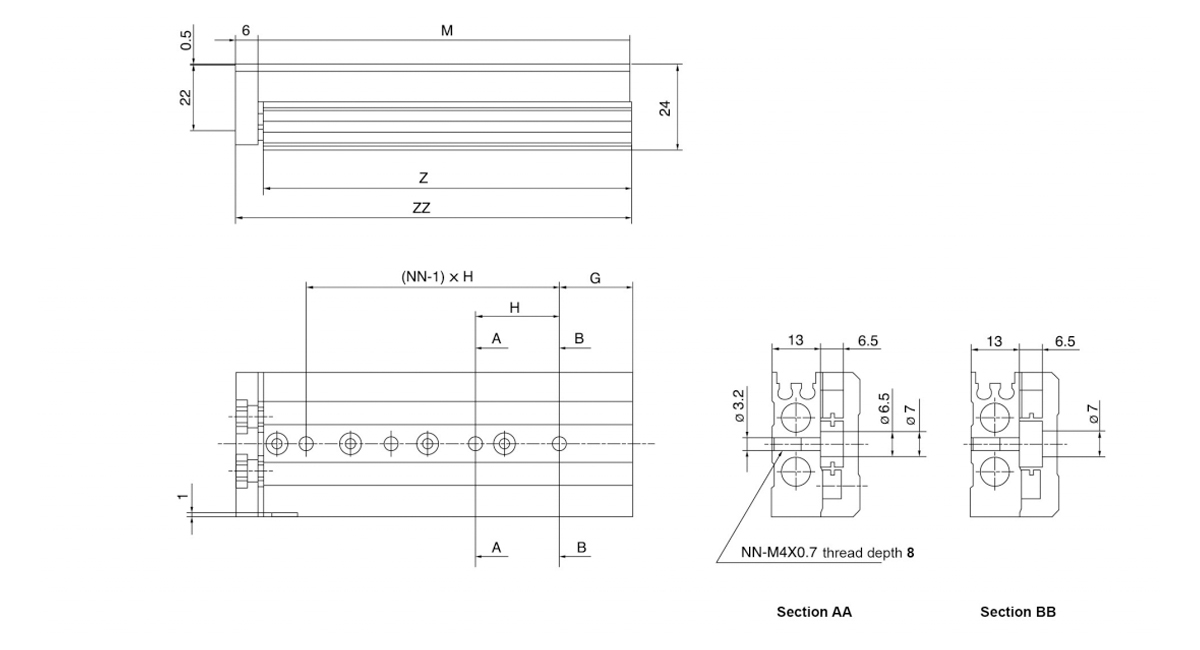

    مدل F N G H NN I J K M Z ZZ

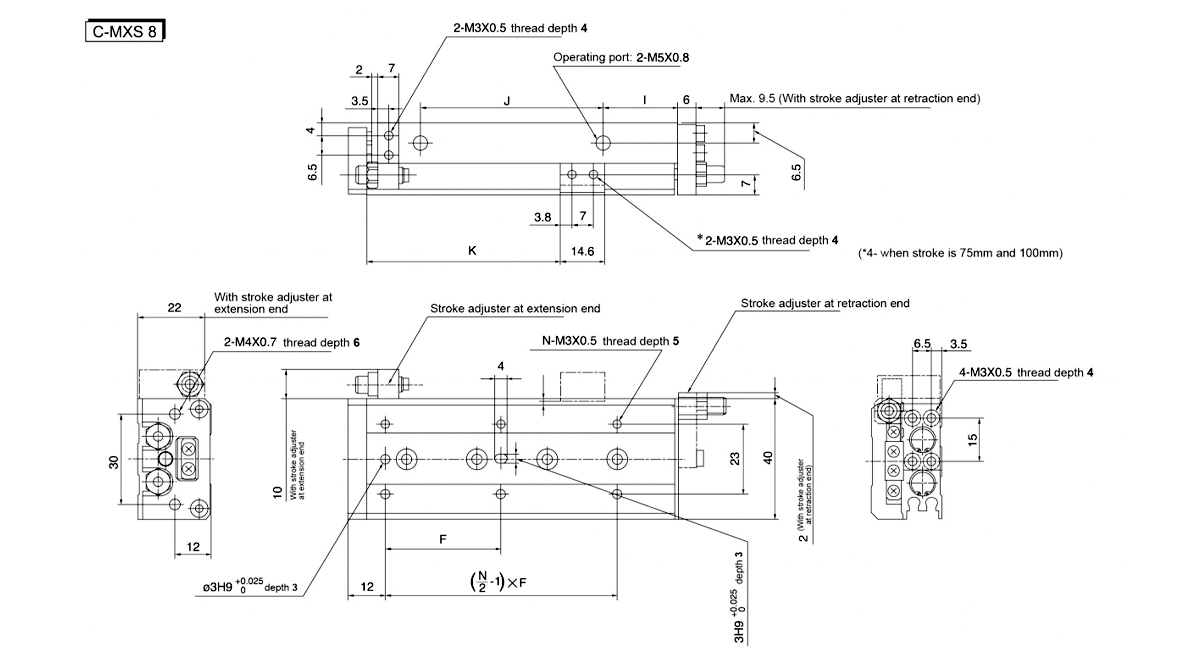

    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

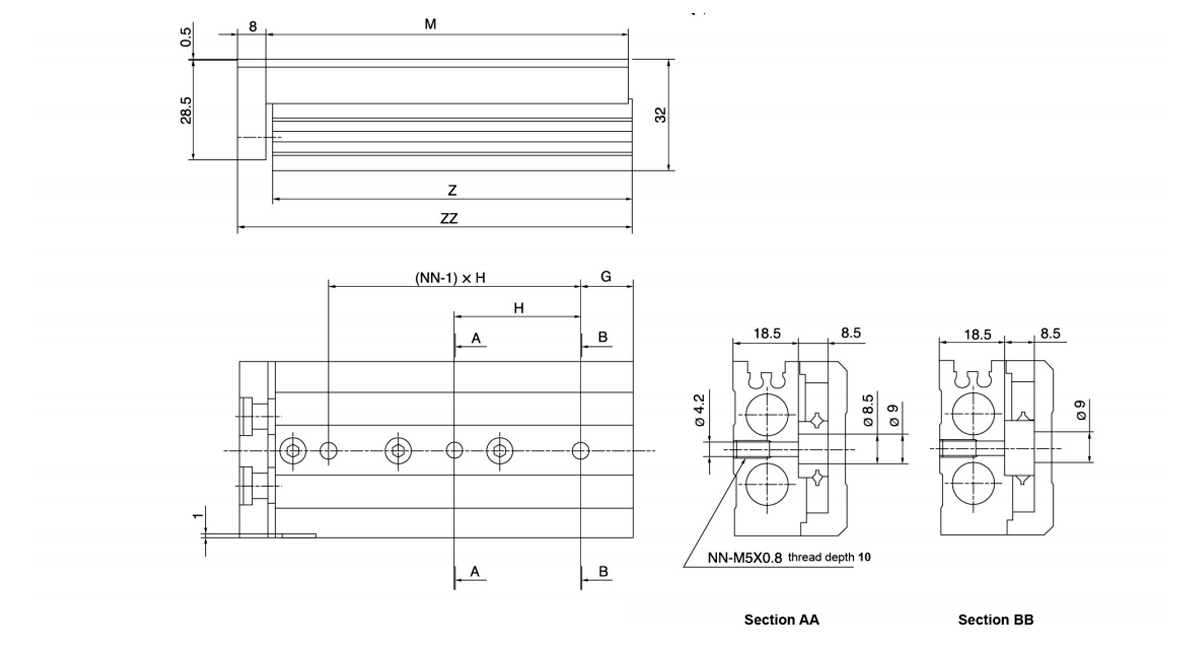

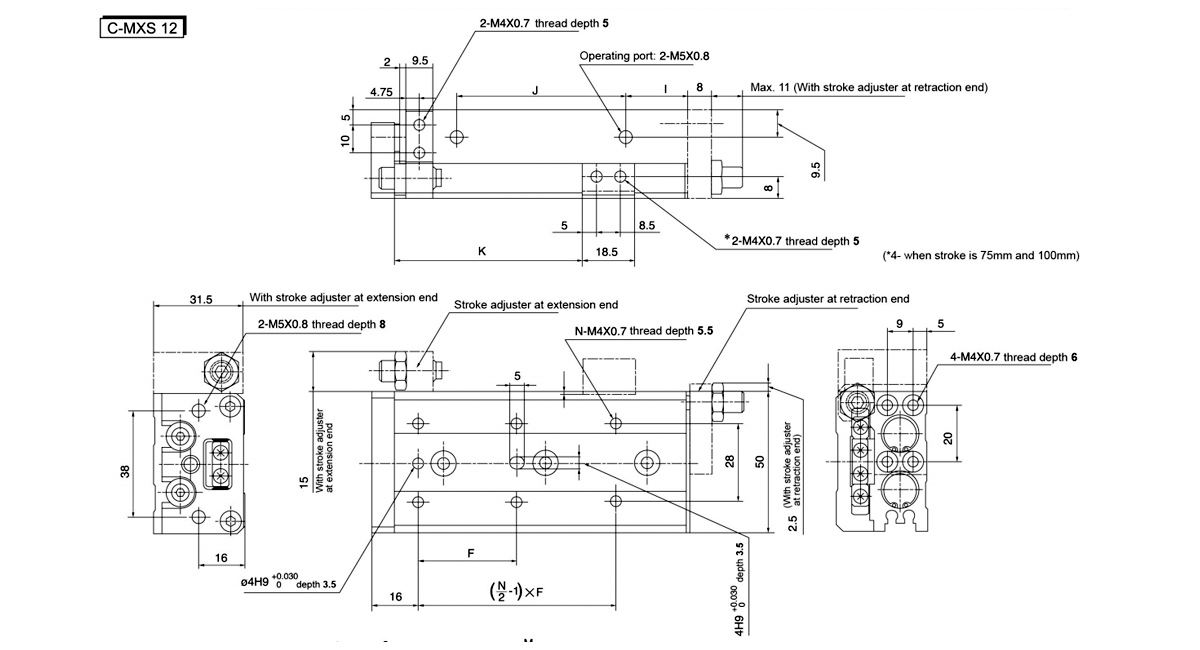

    مدل F N G H NN 1 J K M Z ZZ
    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

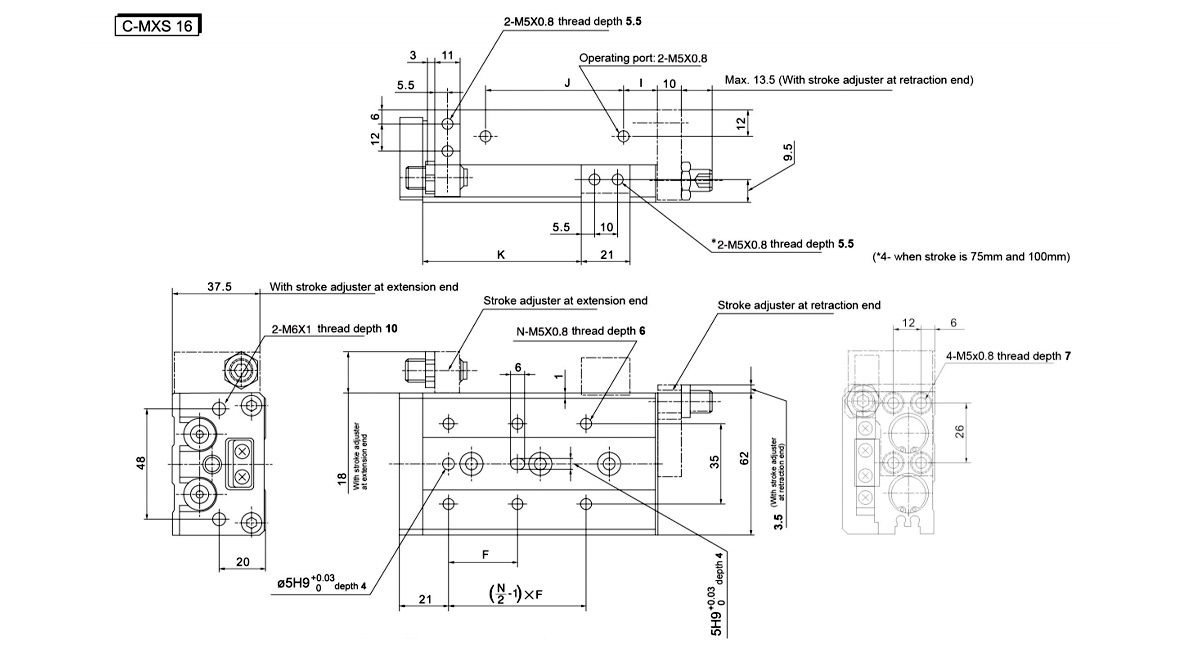

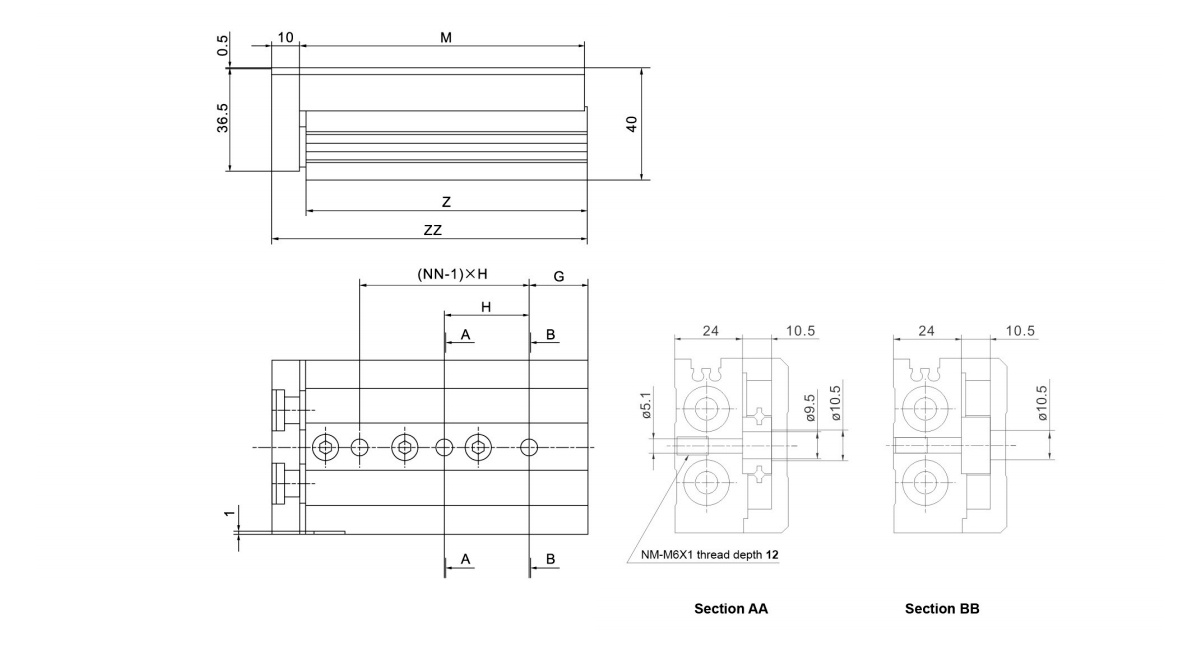

    مدل F N G H NN 1 J K M Z ZZ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

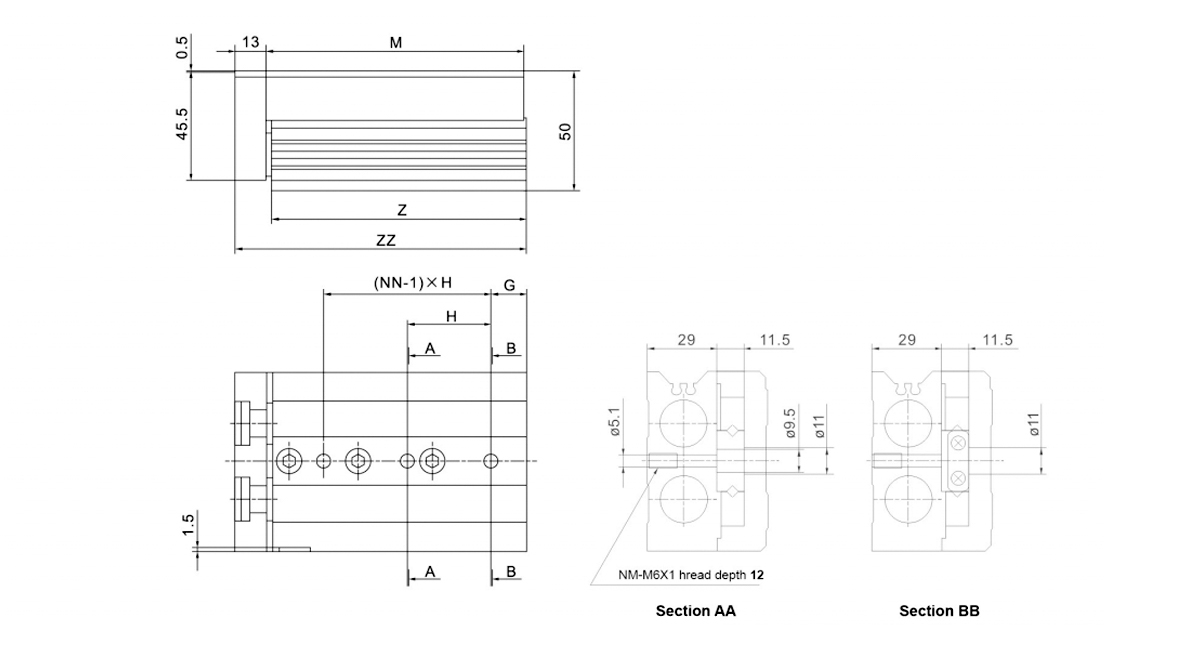

    مدل F FF N G H NN - J K M Z ZZ

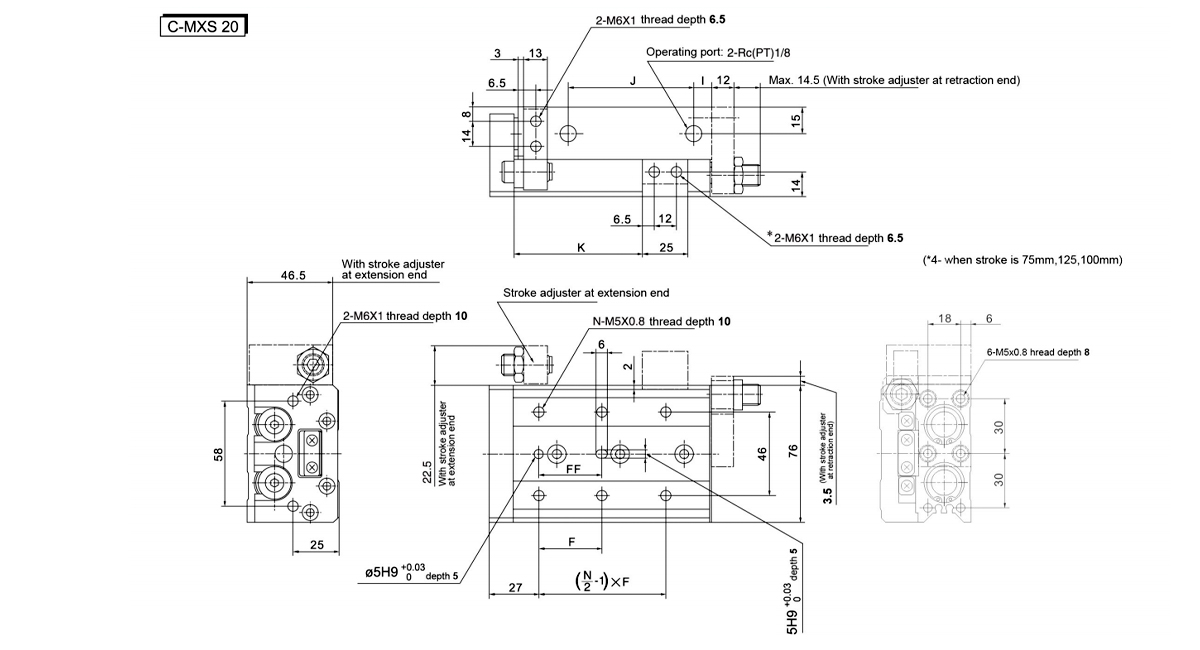

    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

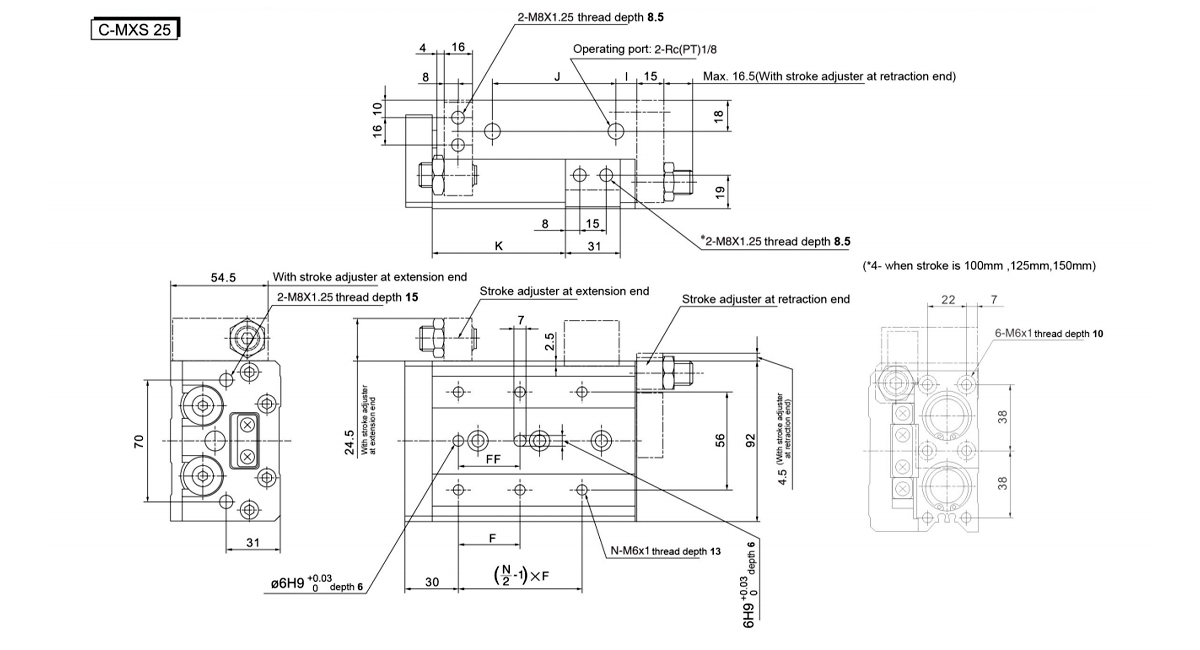

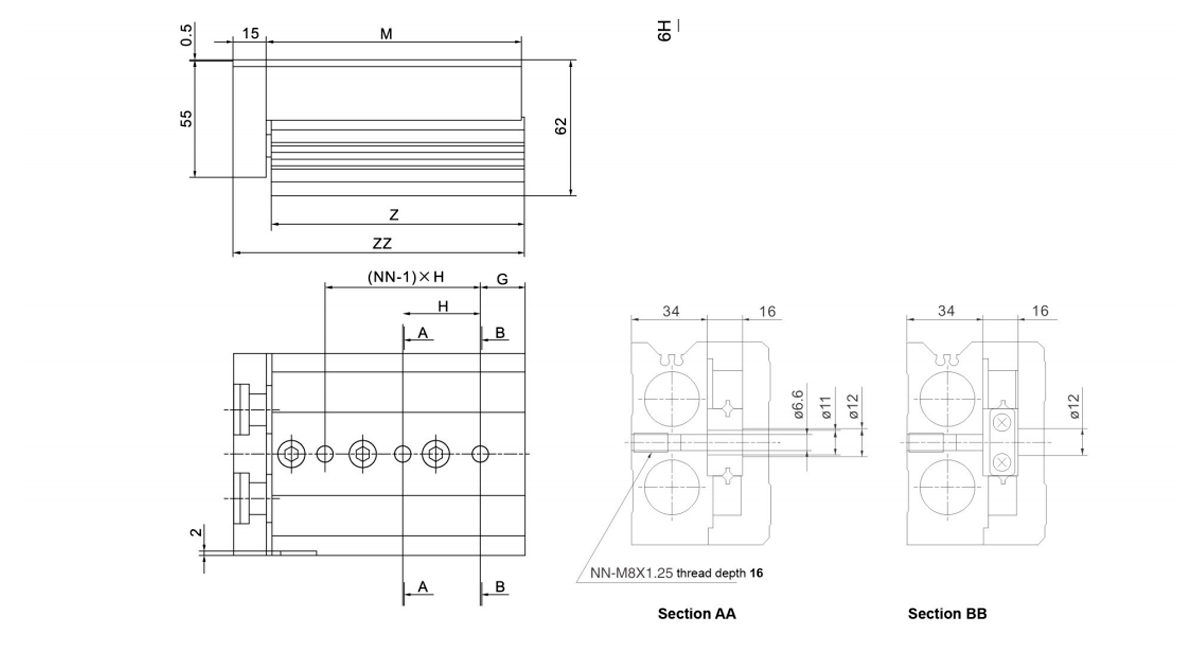

    مدل F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

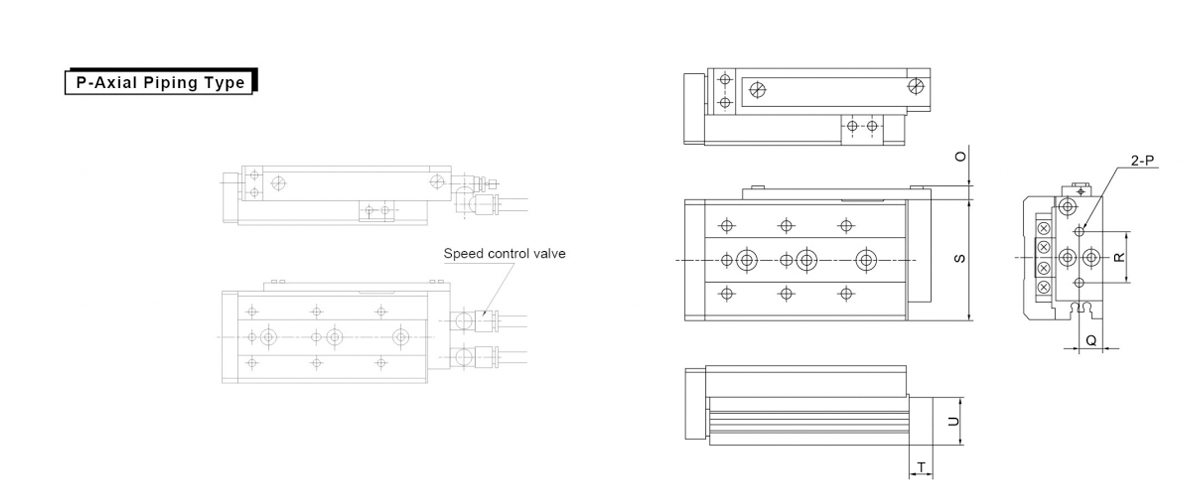

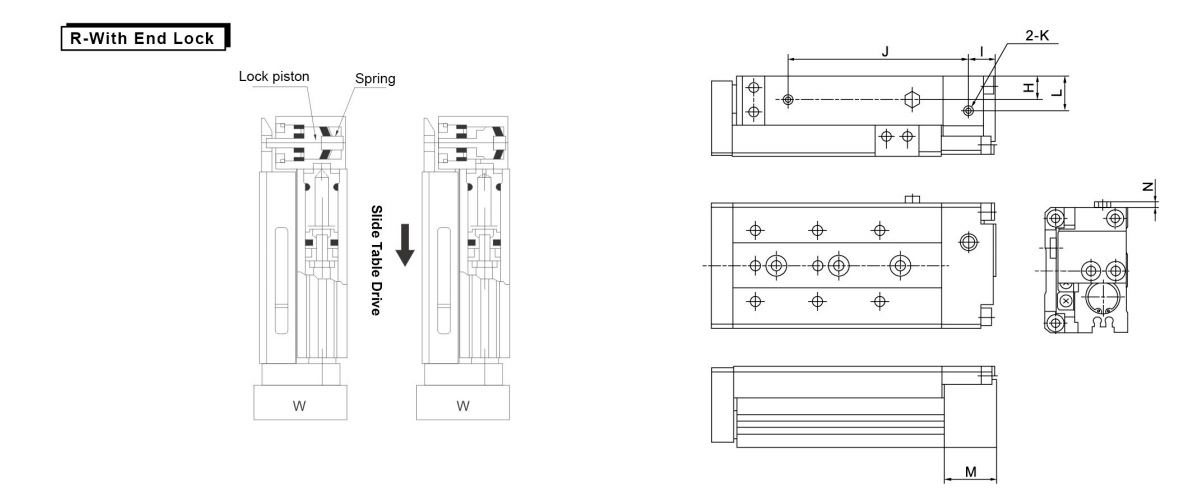

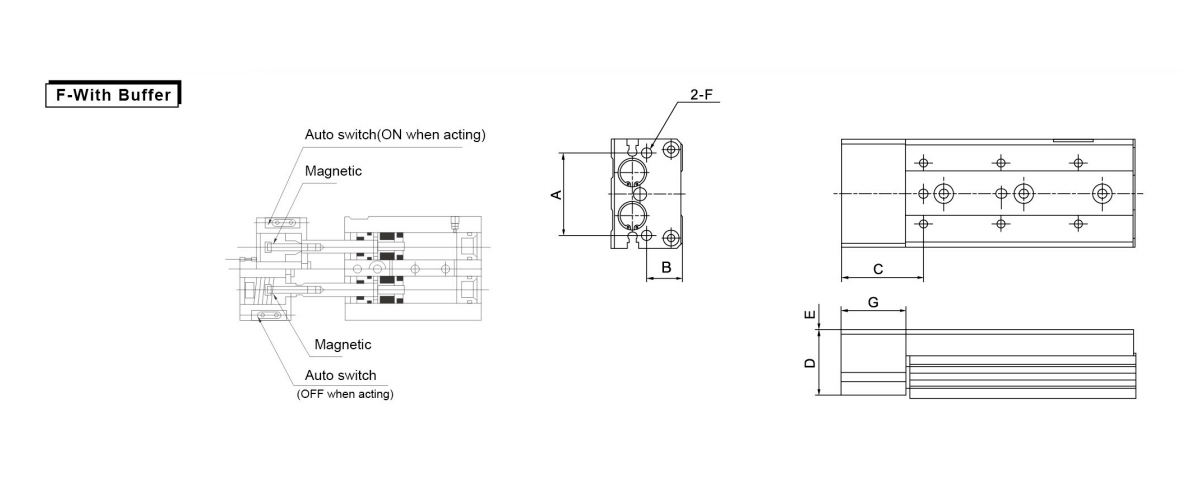

    مدل A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0.5 22 - - - - - - - - - - - - - - - 5.6 M3X0.5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0.7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0.5 10 15.5 3 6.5 M5X0.8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0.8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0.8 14.5 20 3 6.5 M5X0.8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0.8 18 25 3 6.5 M5X0.8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1.25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
