سیلندر گیره روتاری سری MK
  • سیلندر گیره روتاری سری MK
سیلندر چرخشی

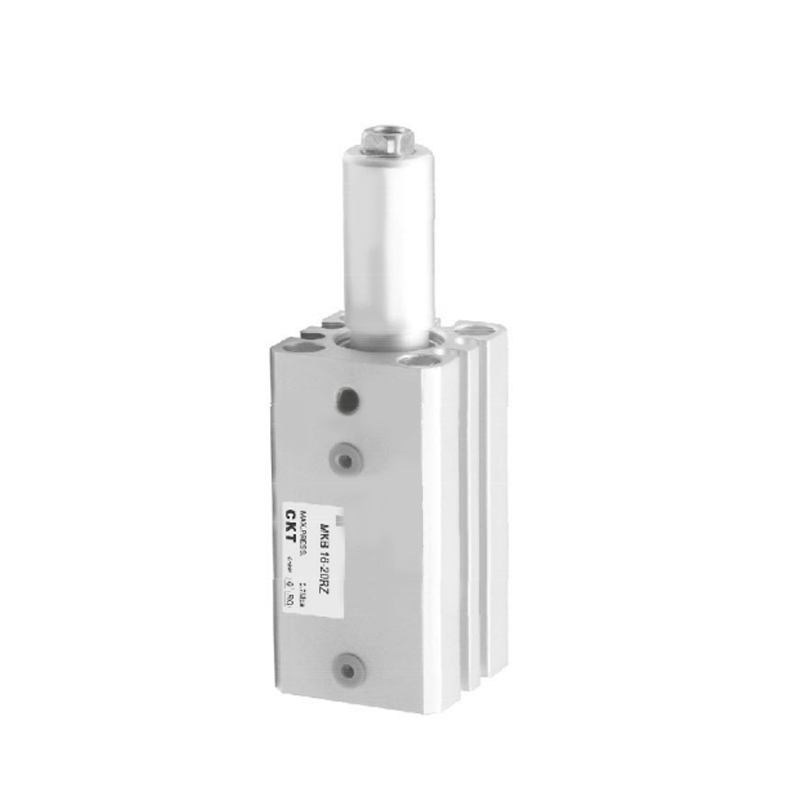

سیلندر گیره روتاری سری MK

سیلندر گیره دوار سری MK یک محرک پنوماتیکی کامپوزیت با عملکرد یکپارچه درایو چرخشی و گیره شعاعی است. طراحی یکپارچه آن به موقعیت چرخش قطعه کار و قفل سفت و سخت به طور همزمان از طریق یک سیلندر دست می یابد و پیچیدگی سیستم مکانیکی را به طور قابل توجهی بهینه می کند.

ویژگی های اصلی:
▸ساختار کامپوزیت دوعملی

پیوند زمان‌بندی اعمال چرخش و بستن تحت محرک مدار هوا بدون نیاز به مکانیزم انتقال اضافی انجام می‌شود و خطای هماهنگی چند محرک را حذف می‌کند.

▸ مزیت صرفه جویی در فضا

محور چرخش و فک بستن به صورت هم محور قرار گرفته اند و فضای نصب محوری را تا بیش از 40 درصد در مقایسه با محلول تقسیم کاهش می دهد.

▸قفل با استحکام بالا

مکانیسم انبساط نیروی گوه ای شکل یک اثر مکانیکی خود قفلی در موقعیت انتهایی ایجاد می کند و نیروی گیره تحت تأثیر نوسانات منبع هوا قرار نمی گیرد.

▸انطباق پذیری با دامنه وسیع

رابط مدولار با پایه های نصب استاندارد ISO سازگار است و از سکته مغزی فک بستن و زاویه چرخش (90 درجه / 180 درجه) پشتیبانی می کند.

▸حفاظت درازمدت درزگیری

بخش راهنما از یک حلقه آب بندی مقاوم در برابر سایش دو لبه استفاده می کند و ساختار خراش دهنده گرد و غبار داخلی یکپارچه برای برش محیط غبار روغن مناسب است

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:مقاله بعدی وجود ندارد

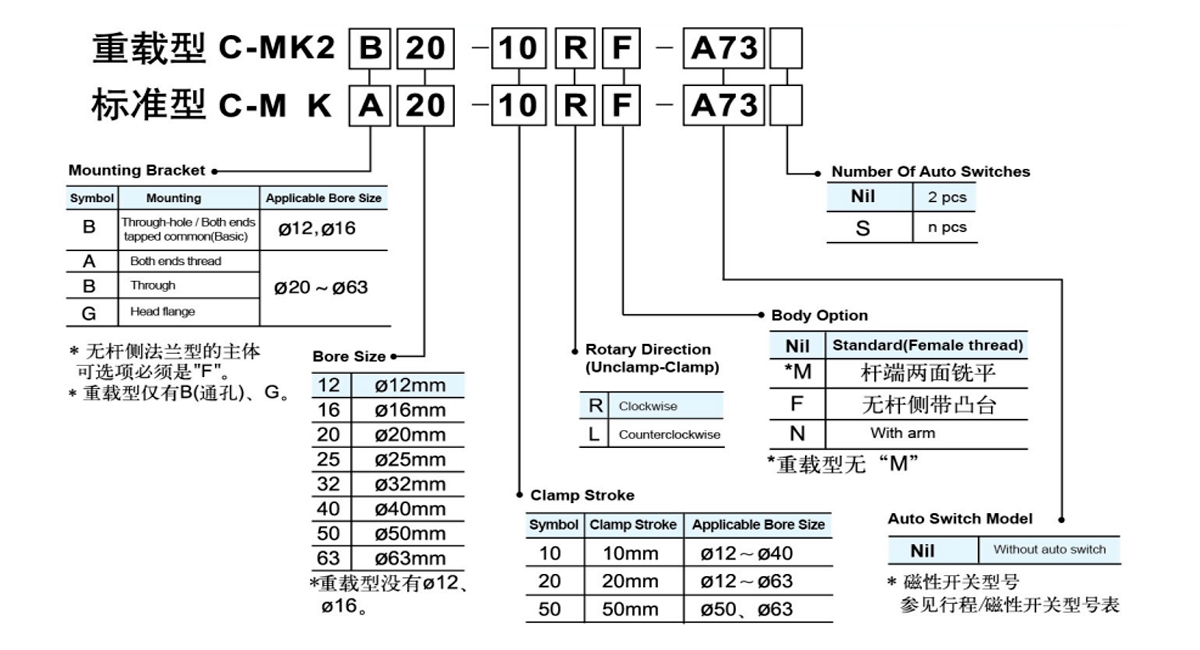

  • اندازه سوراخ (میلی متر) 12 16 20 25 32 40 50 63
    مایع هوا
    اقدام دوبازی
    حداکثر فشار عملیاتی 1 مگا پاسکال
    حداقل فشار عملیاتی 0.1 مگا پاسکال
    دمای محیط و سیال با سوئیچ خودکار:-10~60℃ بدون سوئیچ خودکار:-10~70℃
    سرعت پیستون 50 تا 200 میلی متر بر ثانیه
    کوسن سپر لاستیکی
    تحمل طول ضربه (میلی متر) 0.6
    -0.4
    *روغن کاری لازم نیست
    زاویه چرخشی 90 درجه ± 10 درجه
    جهت چرخشی در جهت عقربه های ساعت · خلاف جهت عقربه های ساعت
    ضربه چرخشی (میلی متر) 7.5 9.5 15 19
    ضربه گیره (میلی متر) 10 · 20 20 · 50
    ممان خمشی مجاز (M ·m) 1 3.8 7 13 27 47 107 182
    ** نیروی گیره نظری (N) 40 7.5 100 185 300 525 825 1400
    دقت غیر چرخشی (قسمت گیره) ± 14 درجه ± 1.2 درجه ± 0.9 درجه ± 0.7 درجه
    بندر لوله کشی M5×0.8 Rc¹/8 Rc¹/4
    *اگر می خواهید از روانکاری استفاده کنید، لطفاً از ISOVG32 استفاده کنید.
    * * در فشار 0.5MPa.

  • Stroke   /Auto   Switch   Model
    قابل اجرا
    اندازه سوراخ
    (میلی متر)     		* مدل سوئیچ خودکار
    نوع پایه
    در خط Ø12،Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    پرپند-
    زیبا     		Ø20 ~ 063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    علامت گذاری طول سیم: بدون علامت - 0.5 متر، L - 3 متر، Z - 5 متر
    مثال: A73، A73L

  • اساسی

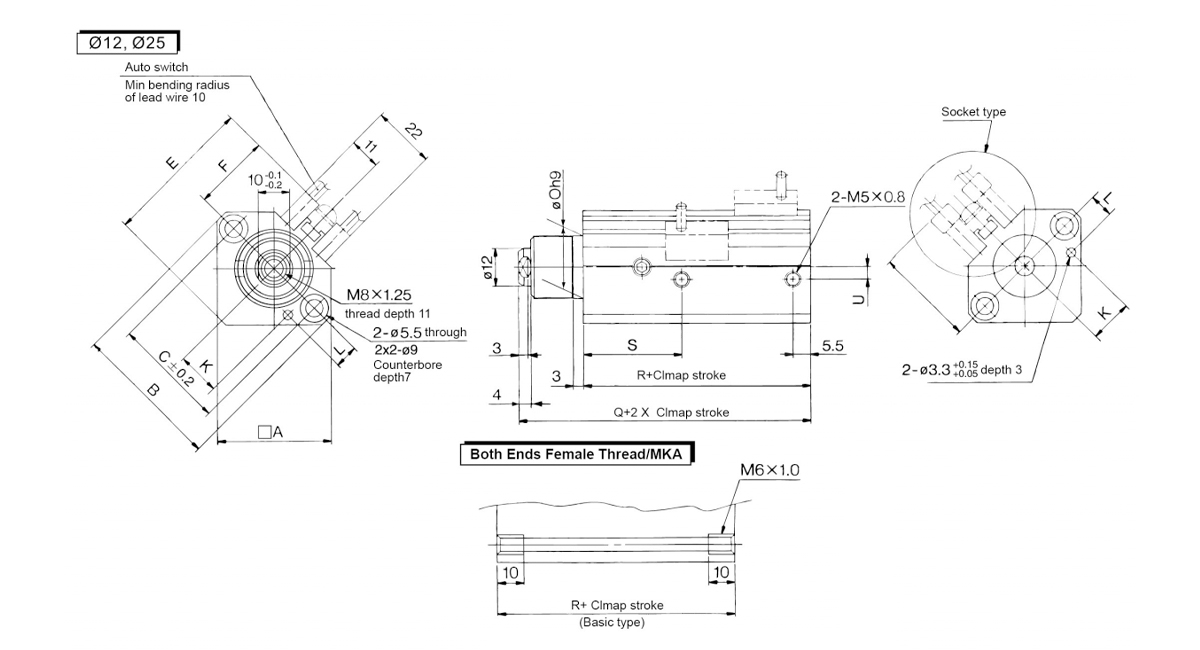

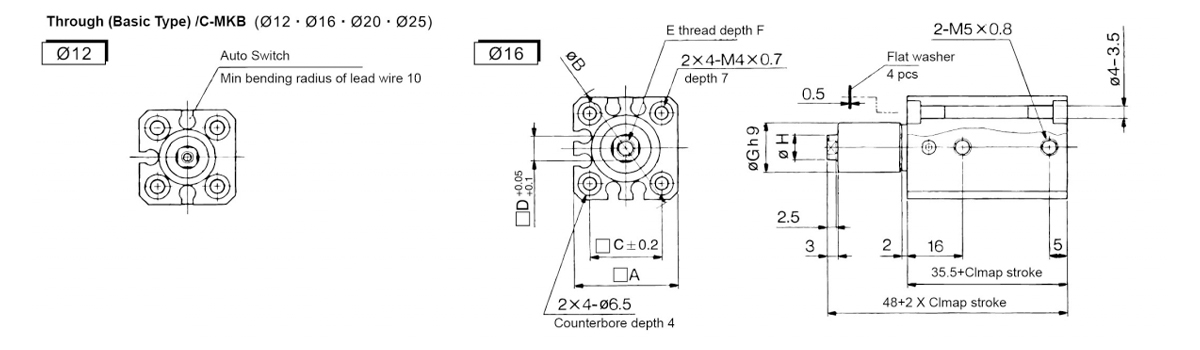

    مدل A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0.5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0.8 6.5 14 8

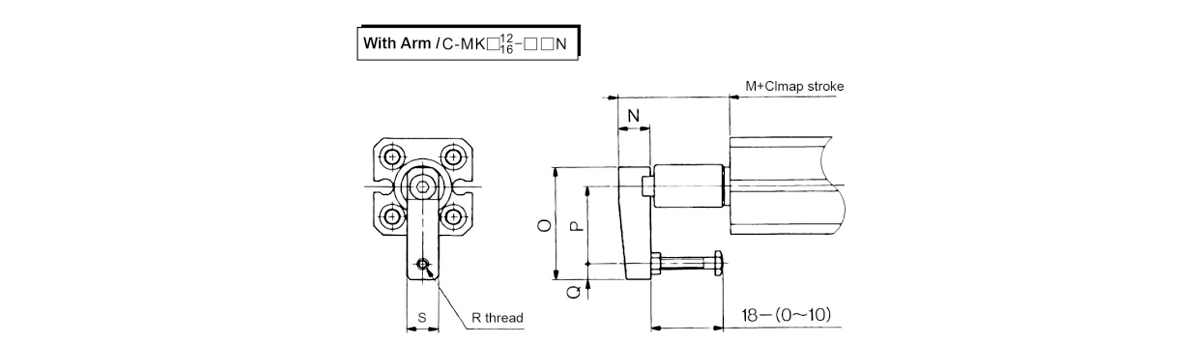

    با بازو
    مدل M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0.5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0.7 11

    مدل A B C E F K L اوه 9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13.5=0.15 0.15±7.5 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 0.15±16 0.15±8 238052 73.5 63 32 5
    نکته 1) ابعاد فوق بر اساس کلید مغناطیسی D-A73L می باشد.
    نکته 2) هنگامی که میله پیستون کاملاً کشیده شد، کورس گیره را اضافه کنید و کورس برگشتی را به ابعاد مناسب اضافه کنید.

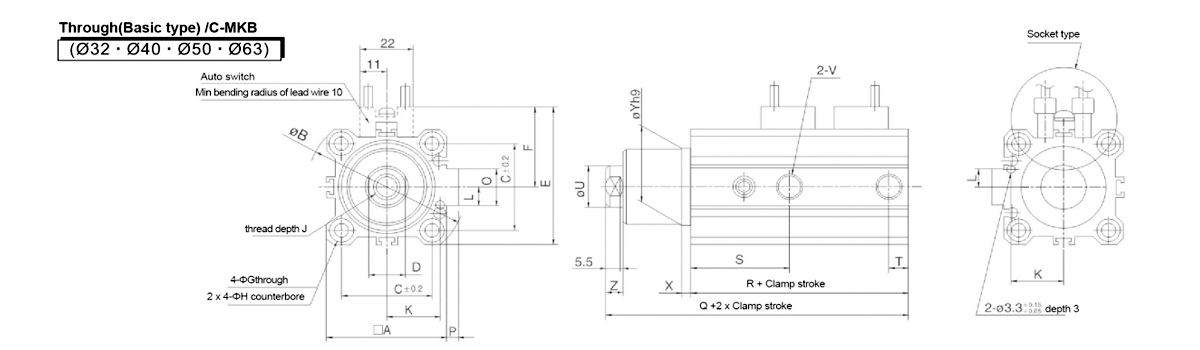

    مدل A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0.1 54 31.5 5.5 9 عمیق 7 M10×1.5 12 0.15±20 7±0.15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB40 52 69 40 14 -0.1 61 35 5.5 9 عمیق 7 M10×1.5 12 0.15±24 7±0.15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB50 64 86 50 17 -0.1 73 41 6.6 11 عمیق 8 M12×1.75 15 30±0.15 0.15±8 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0.062
    C-MKB63 77 103 17 -0.1 86 47.5 9 14 عمق 10.5 لیتر M12×1.75 15 0.15±35 0.15±9 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0.062

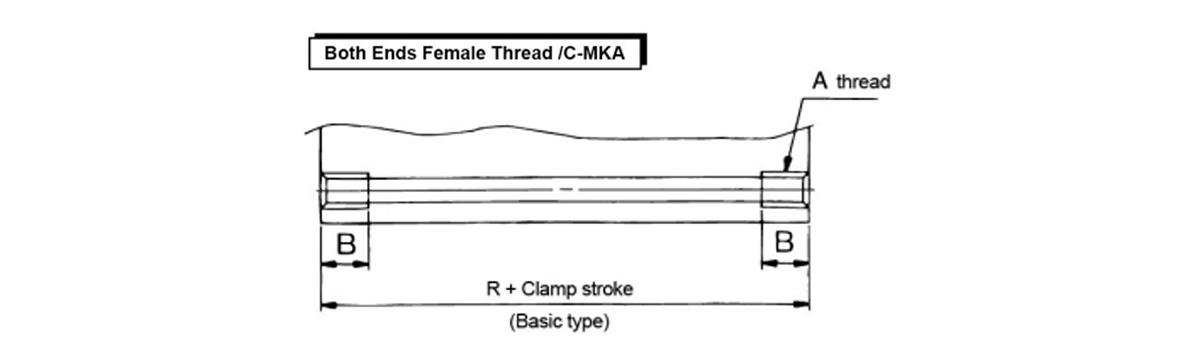

    مدل A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1.25 14
    C-MKA63 M10×1.5 18

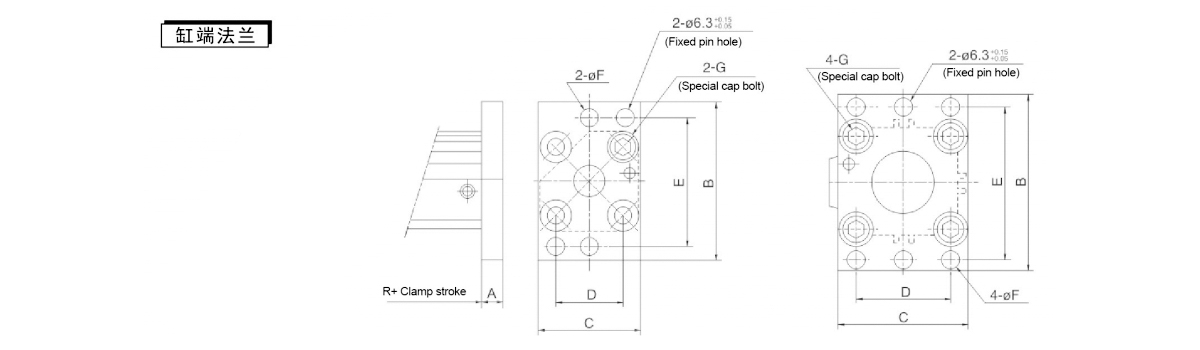

    فلنج انتهایی سیلندر
    اجزاء قابل اجرا
    اندازه سوراخ     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1.25
    C-MK-F063 63 9 8 80 60 92 9 M10×1.5
    توجه: هنگام نصب فلنج، حتما نوع نصب پوشش سیلندر جانبی بدون میله را انتخاب کنید: C-MK□□-□□F.

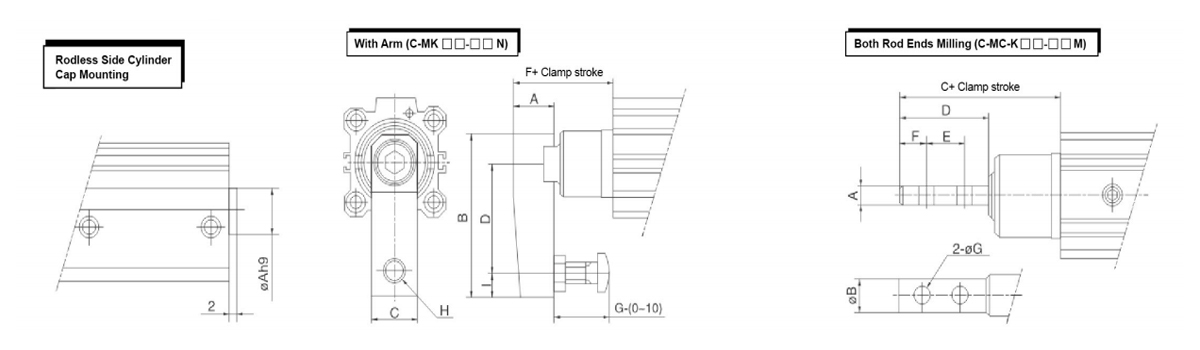

    نصب درپوش سیلندر جانبی بدون میله با بازو هر دو میله به پایان می رسد فرز
    مدل A B C D F G H I مدل A B C D E F G
    مدل آه9 C-MKD20-□ON 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1.25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1.25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1.5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1.5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
