روش مهر و موم فلزی.

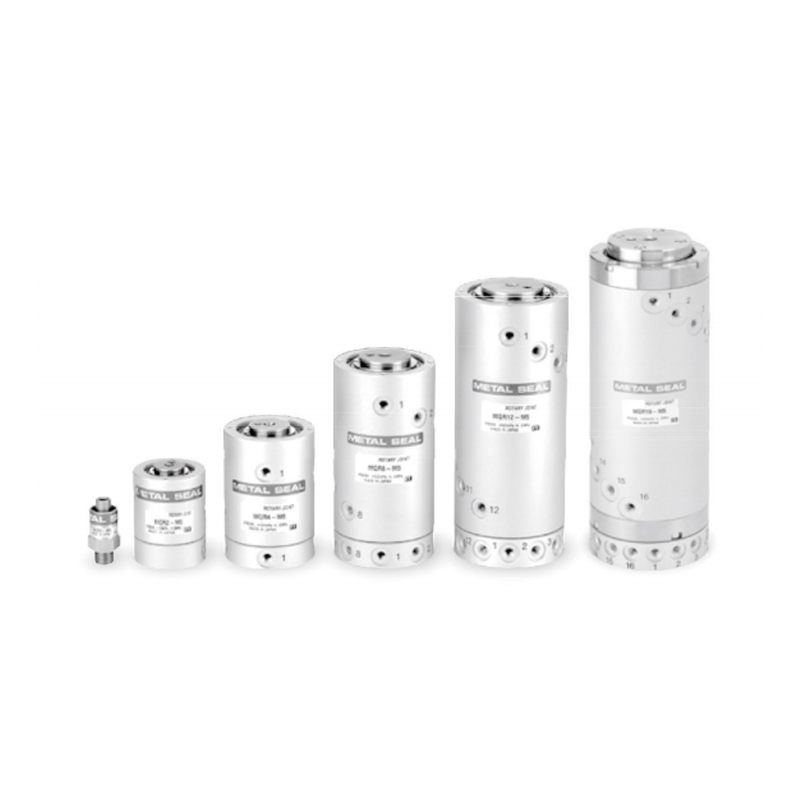

مکانیزم چرخشی・برای تامین هوا به قطعات چرخان و چرخان مانند بازوهای ربات استفاده می شود.

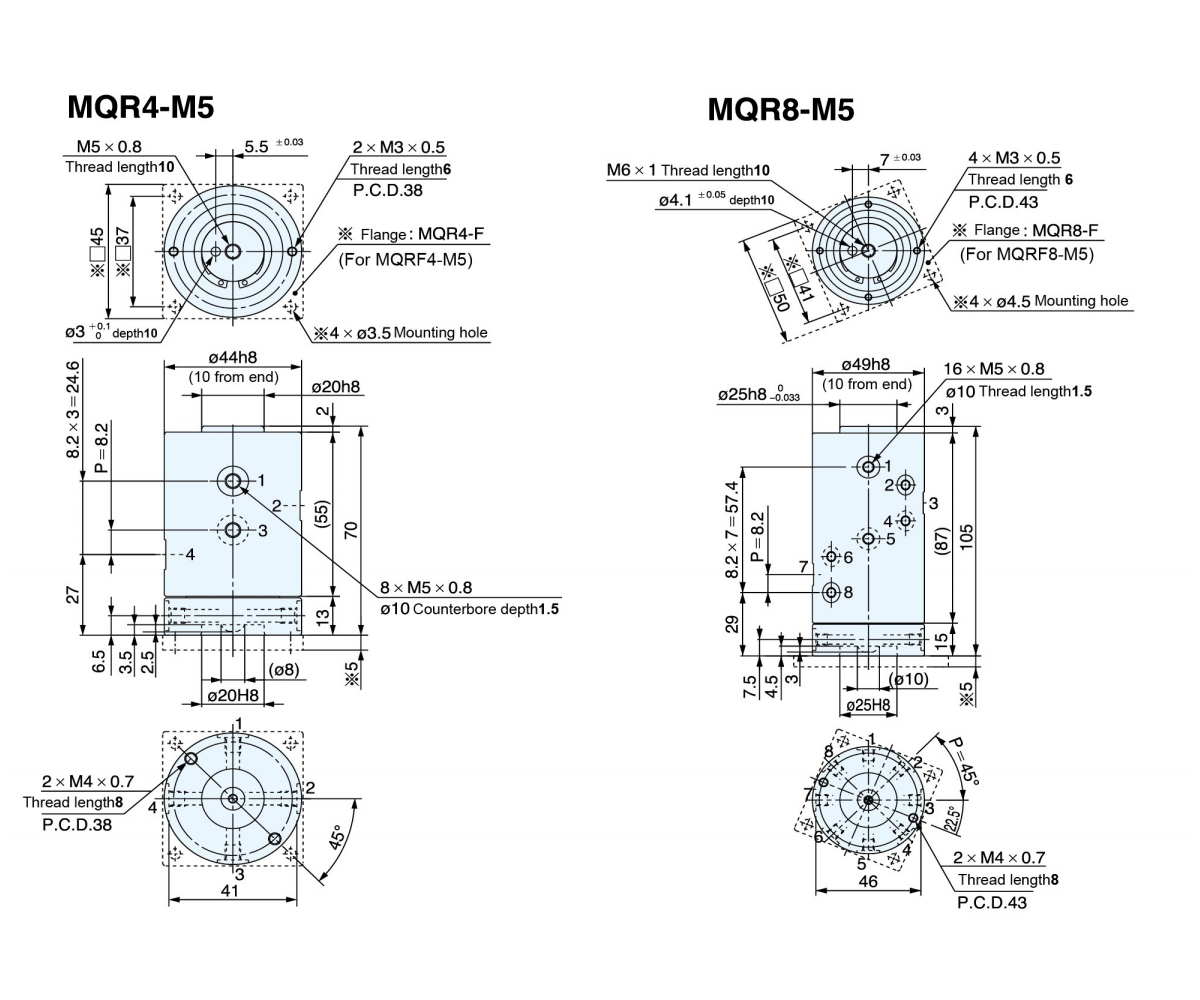

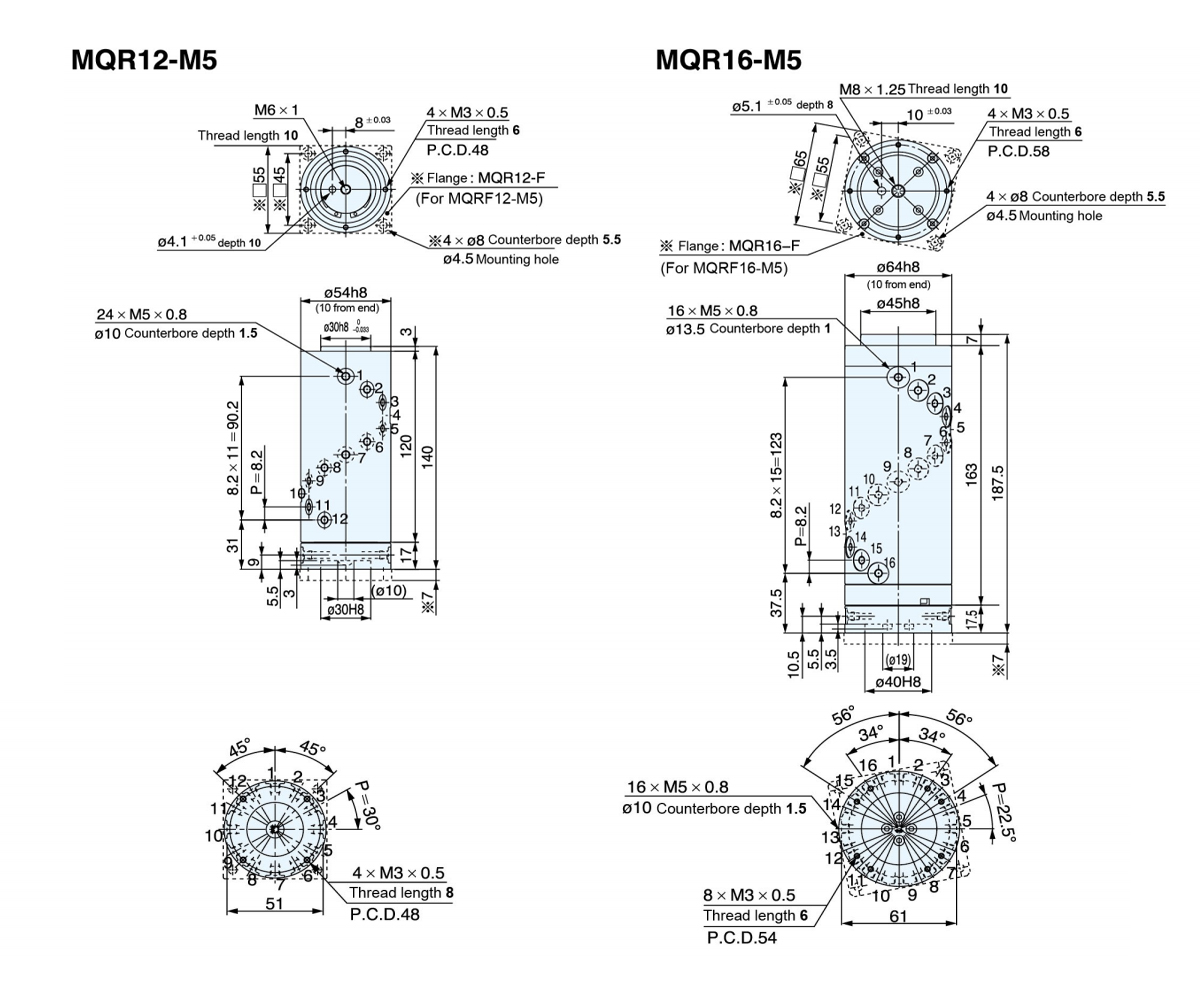

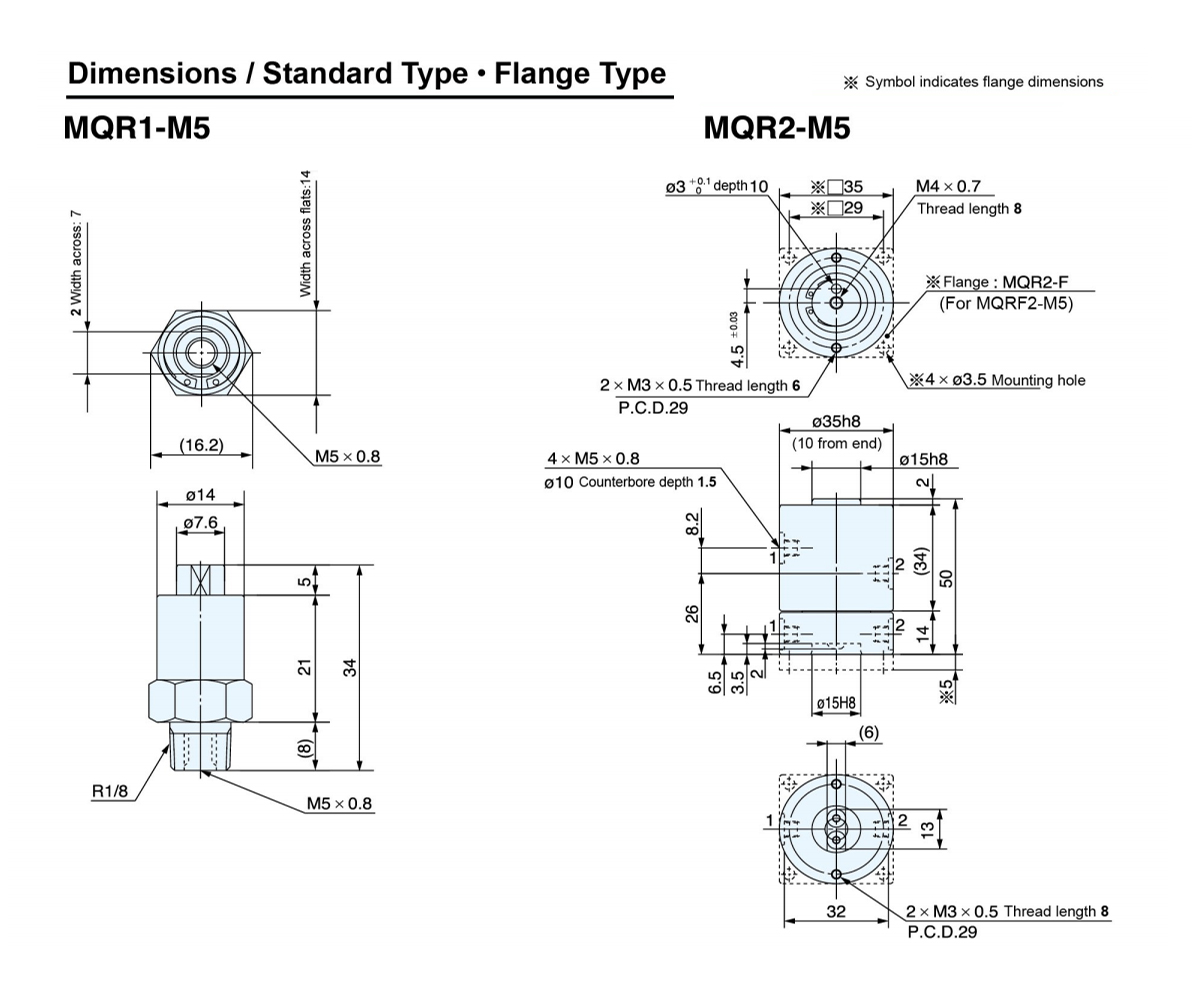

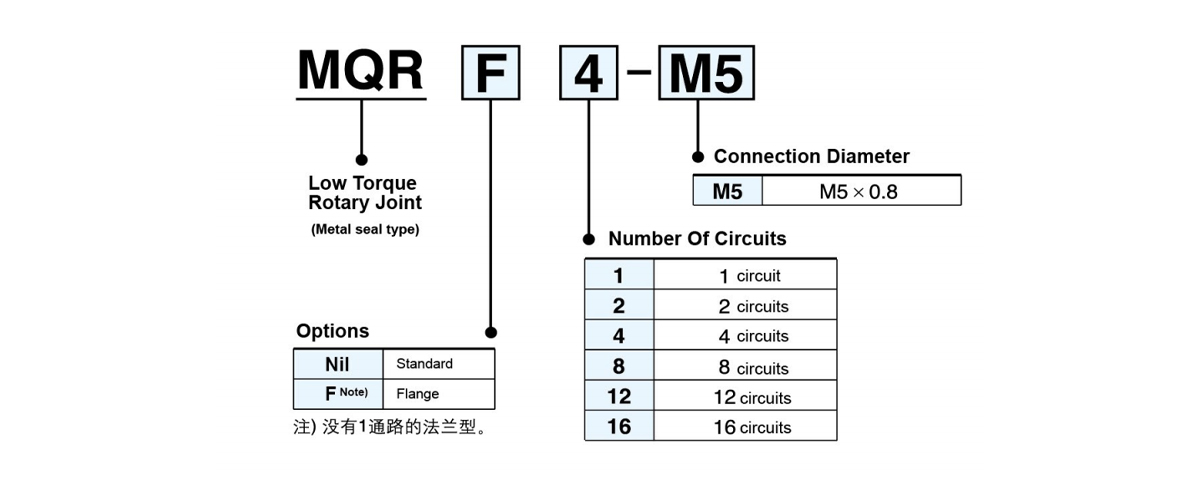

| مدل | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| تعداد مدارها (تعداد پورت) | 1 مدار | 2 مدار | 4 مدار | 8 مدار | 12 مدار | 16 مدار | |
| مایع | هوا · گاز بی اثر | ||||||
| ساختار مهر و موم | مهر و موم فلزی | ||||||
| ساختار راهنما | بلبرینگ پشتیبانی می شود | بلبرینگ پشتیبانی می شود at both ends | |||||
| اندازه پورت | مرد R1/8 | M5×0.8 | |||||
| زن M5×0.8 | |||||||
| نرخ جریان خصوصیات | C | 0.50 [dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| Cv | 0.17 | ||||||
| روغن کاری | لازم نیست | ||||||
| حداقل فشار عملیاتی | -100 کیلو پاسکال | ||||||
| حداکثر فشار عملیاتی | 1.0 مگا پاسکال | ||||||
| تبصره 1) محیط و عملیاتی مایع Temperature | -10 ~ 80 ℃ | ||||||
| تبصره) 2 حداکثر گشتاور چرخش راهاندازی | 0.003 نیوتن · متر یا کمتر | 0.03N ·m یا کمتر | 0.05N ·m یا کمتر | 0.10N ·m یا کمتر | 0.20 نیوتن · متر یا کمتر | 0.50 نیوتن · متر یا کمتر | |
| یادداشت 5) یادداشت شماره چرخش مجاز | 3000 دقیقه⁻1 (دور در دقیقه) یا کمتر Note3) | 2000 دقیقه-1 (r.p.m.) یا کمتر | 1500 دقیقه-1 (r.p.m.) یا کمتر | 900 دقیقه-1 (دور در دقیقه) یا کمتر | 600 دقیقه-1 (دور در دقیقه) یا کمتر | 200 دقیقه-1 (r.p.m.) یا کمتر | |
| یادداشت 4) بار شعاعی مجاز (واکنش محور جفت مجاز) | 1N یا کمتر | 15 و نه کمتر | 30N یا کمتر | 40 نیوتن یا کمتر | 50 نیوتن یا کمتر | ||
| بار محوری مجاز | |||||||
| وزن | 0.025 کیلوگرم | 0.16 کیلوگرم | 0.39 کیلوگرم | 0.76 کیلوگرم | 1.26 کیلوگرم | 2.80 کیلوگرم | |

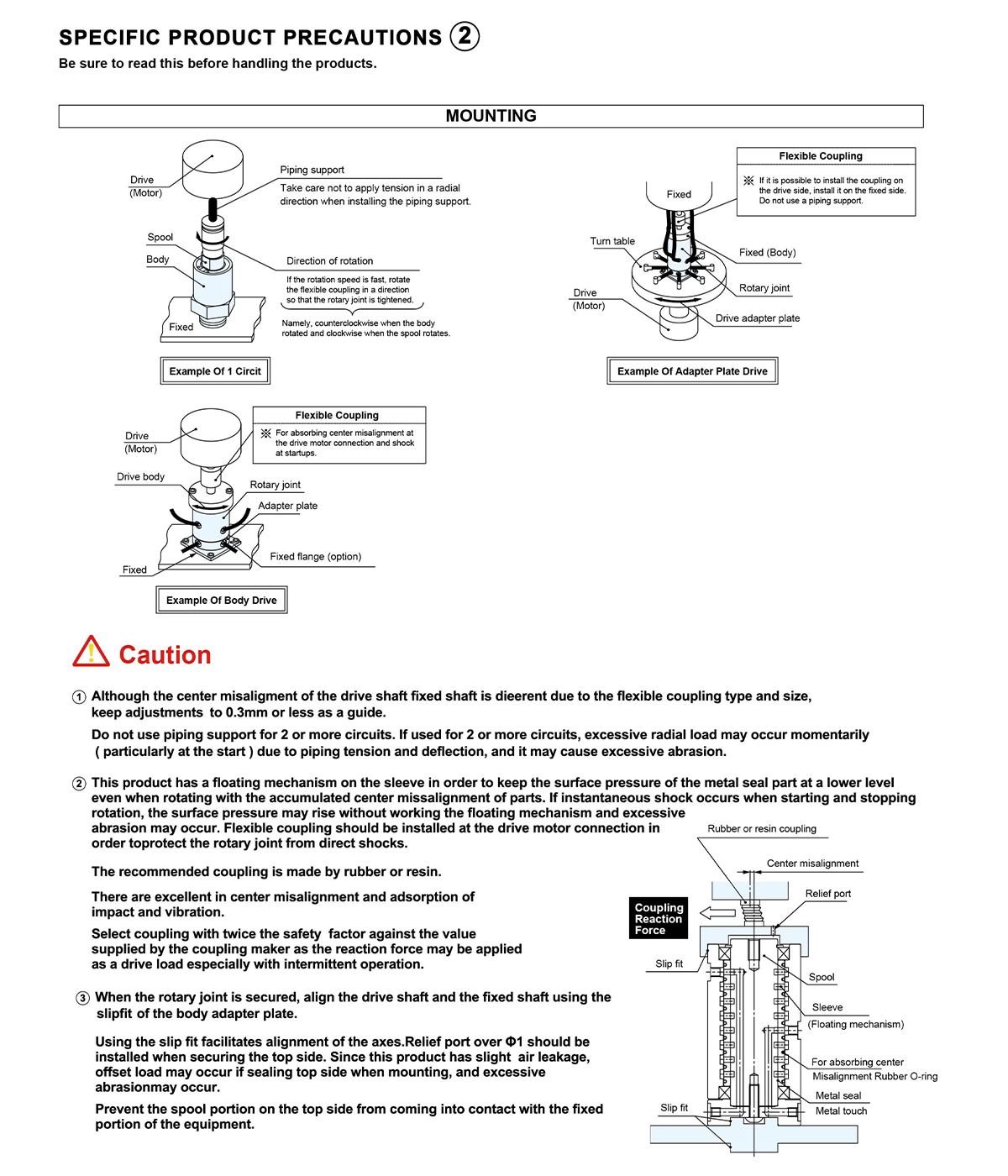

| توجه 1) درجه حرارت 80 درجه شامل افزایش دما در طول چرخش است. نکته 2) گشتاور راه اندازی با فشار تغذیه یا عدم استفاده تغییر نمی کند (در حد حداکثر گشتاور چرخش راه اندازی باقی می ماند) اما با عدد چرخش تغییر می کند. نکته 3) در صورت استفاده در سرعت بالای 600 دقیقه تا 1 (rpm) اطمینان حاصل کنید که چرخش در جهتی است که اتصال در آن بسته شده است. توجه 4) کوپلینگ لاستیکی/رزین به دلیل جذب عالی از مرکز، ضربه ها و ارتعاشات توصیه می شود. توجه 5) دقیقه-1، تعداد چرخش در هر 1 دقیقه. | |||||||

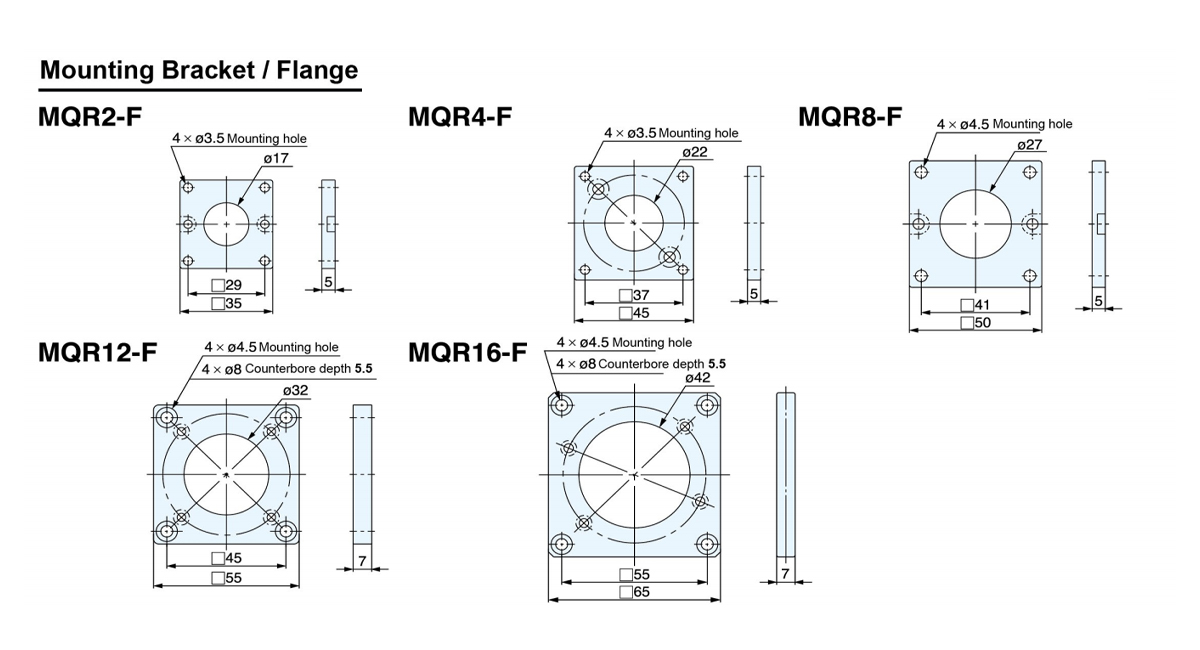

| تعداد مدارها | شماره قطعه فلنج |
| 2 مدار | MQR2-F |
| 4 مدار | MQR4-F |
| 8 مدار | MQR8-F |
| 12 مدار | MQR12-F |
| 16 مدار | MQR16-F |

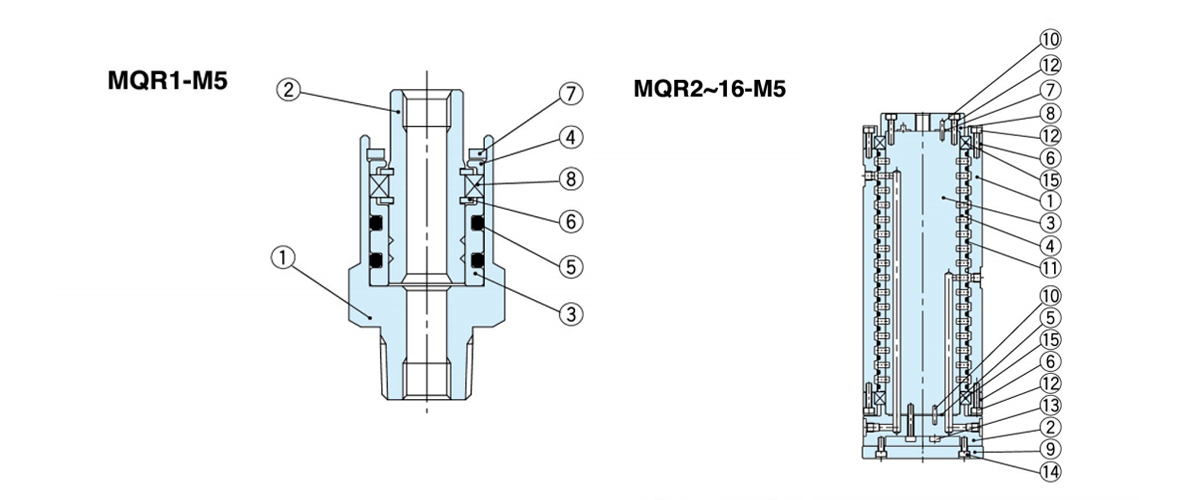

| قطعات کامپوننت (مدار MQR1-M5،1) | |||
| مورد | نام | مواد | Reamrk |
| 1 | بدن | فولاد ضد زنگ | |
| 2 | قرقره | فولاد ضد زنگ مخصوص | |
| 3 | آستین | فولاد ضد زنگ مخصوص | |
| 4 | بشقاب | آلومینیوم | |
| 5 | O-ring | H-NBR | |
| 6 | حلقه نگهدارنده | فولاد کربن | |
| 7 | حلقه نگهدارنده | فولاد کربن | |
| 8 | بلبرینگ شعاعی | ||
| قطعات کامپوننت (مدارهای MQR2 تا 16-M5،2 تا 16) | |||
| مورد | نام | مواد | Reamrk |
| 1 | بدن | آلومینیوم alloy | |
| 2 | صفحه آداپتور | آلومینیوم alloy | |
| 3 | قرقره | فولاد ضد زنگ مخصوص | |
| 4 | آستین | فولاد ضد زنگ مخصوص | |
| 5 | واشر | H-NBR | |
| 6 | نگهدارنده بلبرینگ | فولاد ضد زنگ | فقط 16 مدار |
| 7 | واشر | H-NBR | فقط 16 مدار |
| 8 | بشقاب | آلومینیوم alloy | فقط 16 مدار |
| 9 | فلنج | آلومینیوم alloy | |
| 10 | پین موازی | فولاد کربن | به جز 2 مدار |
| 11 | O-ring | H-NBR | |
| 12 | پیچ و مهره | فولاد کربن | فقط 16 مدار |
| 13 | پیچ و مهره | فولاد کربن | |
| 14 | پیچ و مهره | فولاد کربن | |
| 15 | بلبرینگ شعاعی | - | |
