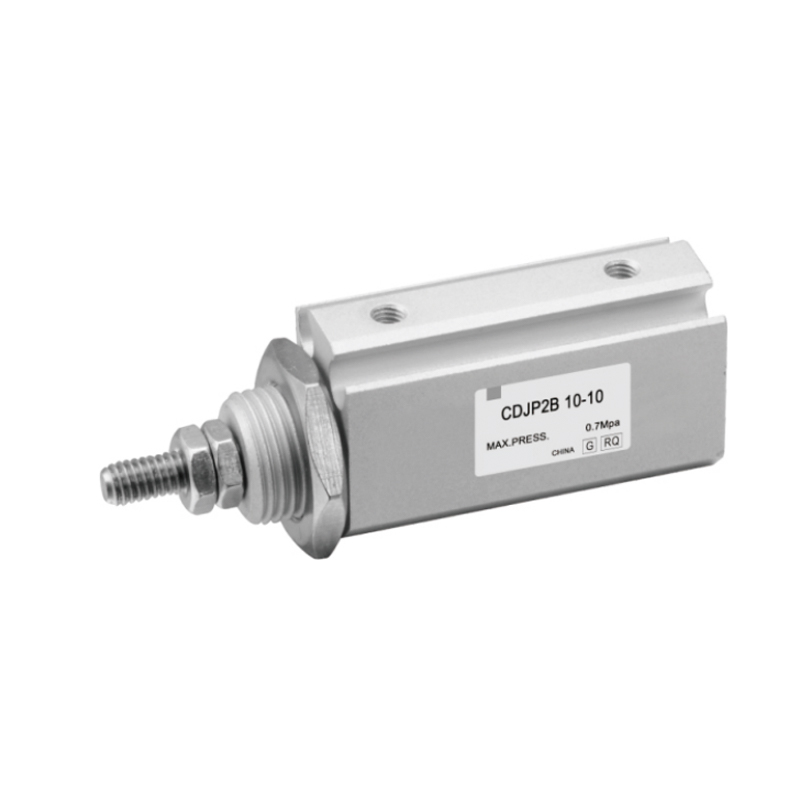

سیلندر سوزنی سری CDJPB (دو اثر).
  • سیلندر سوزنی سری CDJPB (دو اثر).
سیلندر سوزنی

سیلندر سوزنی سری CDJPB (دو اثر).

سیلندر سوزنی سری CDJPB (دو عملکرد) یک محرک پنوماتیکی دقیق است که برای سناریوهای با محدودیت فضا طراحی شده است. حرکت رفت و برگشتی خطی کارآمد را از طریق یک ساختار فشرده انجام می دهد و برای سیستم های اتوماسیون بسیار یکپارچه مناسب است.

ویژگی های اصلی:

1. استفاده فوق العاده از فضا: پیکربندی بسیار فشرده و بدنه سبک به طور قابل توجهی فضای چیدمان تجهیزات را بهینه می کند و سازگاری سیستم را با محدودیت های فضا بهبود می بخشد.

2. انعطاف پذیری پیکربندی: مشخصات چندگانه گروه‌های پارامتری قطر سیلندر و ضربه را پوشش می‌دهد، با بار متمایز و الزامات دینامیکی سازگار می‌شود و وسعت کاربرد را تضمین می‌کند.

3. آزادی یکپارچه سازی سیستم: از توپولوژی نصب ماژولار و رابط جانبی توسعه یافته پشتیبانی می کند، به آن ویژگی های آماده برای استفاده می دهد و پیچیدگی یکپارچه سازی مهندسی را کاهش می دهد.

4. واحد تشخیص تعبیه شده: یک سوئیچ القایی مغناطیسی غیر تماسی را برای تشکیل یک ساختار توپولوژی بدنه یکپارچه ادغام می کند و عملکرد بازخورد سیگنال موقعیت یابی بدون اشکال زدایی را محقق می کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:سیلندر سوزنی سری CJPB (تک بازیگری).
  • قطر سیلندر (میلی متر) 6 10 15
    مایع استفاده شده هوا
    نوع فعال سازی دو بازیگر
    حداکثر فشار کاری MPa 0.7
    حداقل فشار کاری MPa 0.12 0.06
    دمای محیط و سیال کلید غیر مغناطیسی: -10 درجه سانتیگراد،
    کلید مغناطیسی: -10 درجه سانتیگراد تا 60 درجه سانتیگراد
    بافر کردن بافرهای لاستیکی در دو انتها
    سرعت پیستون 50 ~ 500 میلی متر در ثانیه
    تحمل ضربه میلی متر 10
    *روغن کاری لازم نیست
    قطر اتصال M5×0.8
    *در صورت نیاز به روغن کاری، از روغن توربین شماره استفاده کنید

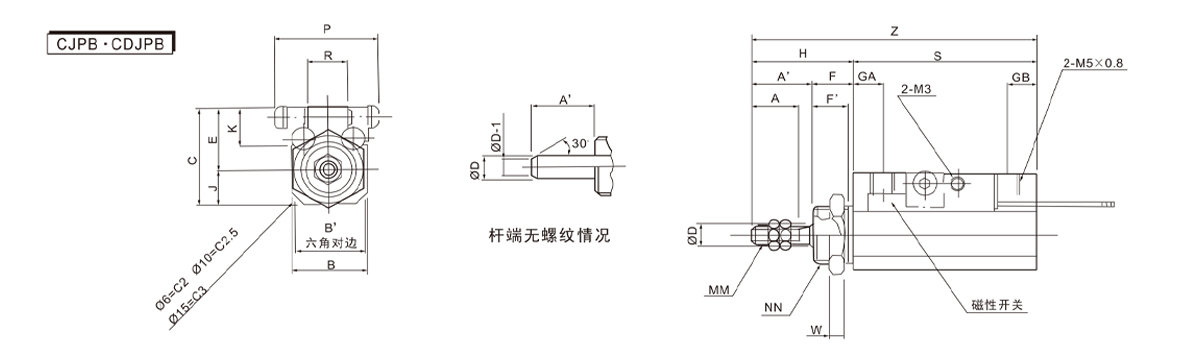

  • قطر سیلندر
    (میلی متر)     		A الف B ب ØD F F' GA گیگابایت H J K MM NN R S W Z سوئیچ مغناطیسی
    پنجم دهم 15 ام 20 ام 30 ام پنجم دهم 15 ام 20 ام 30 ام C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0.5 M10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0.7 M12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0.8 M14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

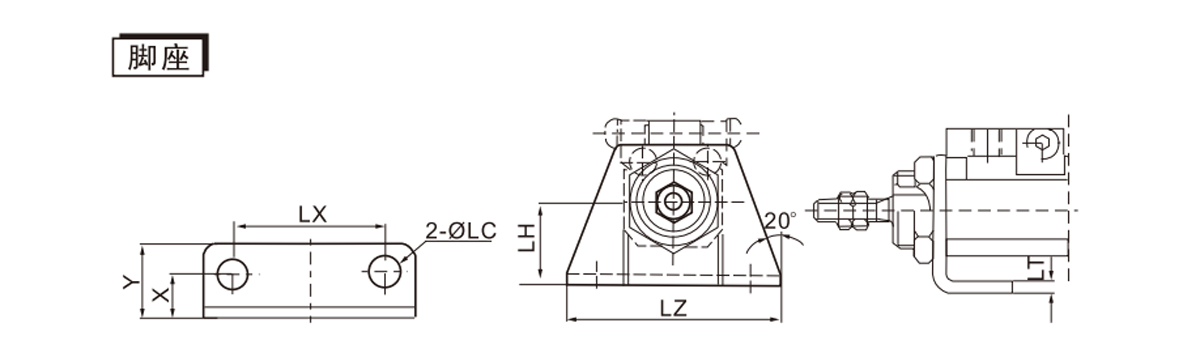

    قطر سیلندر
    (میلی متر)     		زیرپایی
    شماره قطعه LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

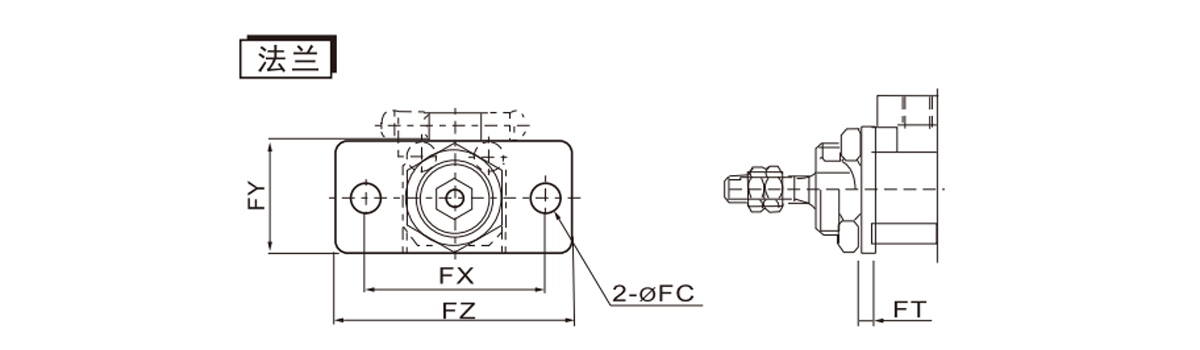

    قطر سیلندر
    (میلی متر)     		فلنج
    شماره قطعه FT FX مالی FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    قطر سیلندر
    (میلی متر)     		شماره قطعه صندلی شفت گوش S Z ZZ R
    پنجم دهم 15 ام 20 ام 30 ام پنجم دهم 15 ام 20 ام 30 ام پنجم دهم 15 ام 20 ام 30 ام
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

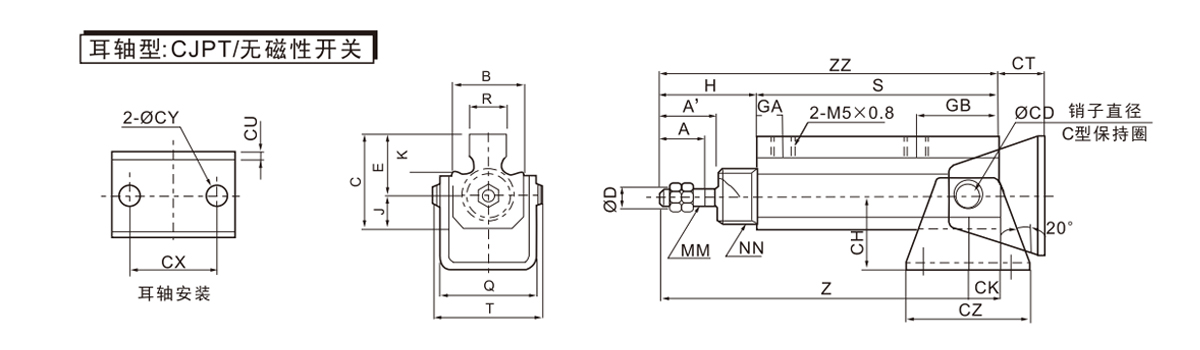

    قطر سیلندر
    (میلی متر)     		A الف B C ØD E GA گیگابایت H J K MM NN Q T ØCD CH CK سی تی CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0.5 M10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0.7 M12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0.8 M14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

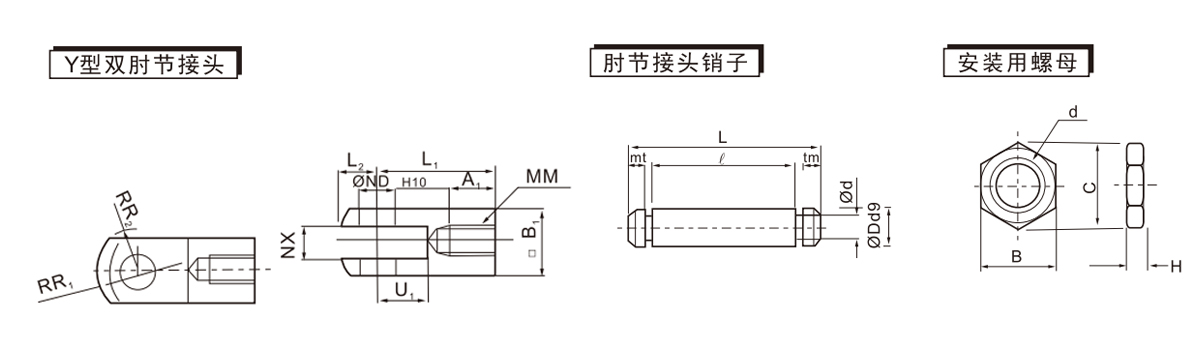

    قطر سیلندر
    (میلی متر)     		مفصل آرنج دوتایی نوع Y سنجاق مفصل آرنج مهره بدنه سیلندر
    شماره قطعه A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 شماره قطعه ØDd9 L od ρ M t شماره قطعه d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 IY-P006 3 -0.02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0.045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 IY-P010 5 -0.030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0.060
    15 Y-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 IY-P015 6 -0.030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0.060

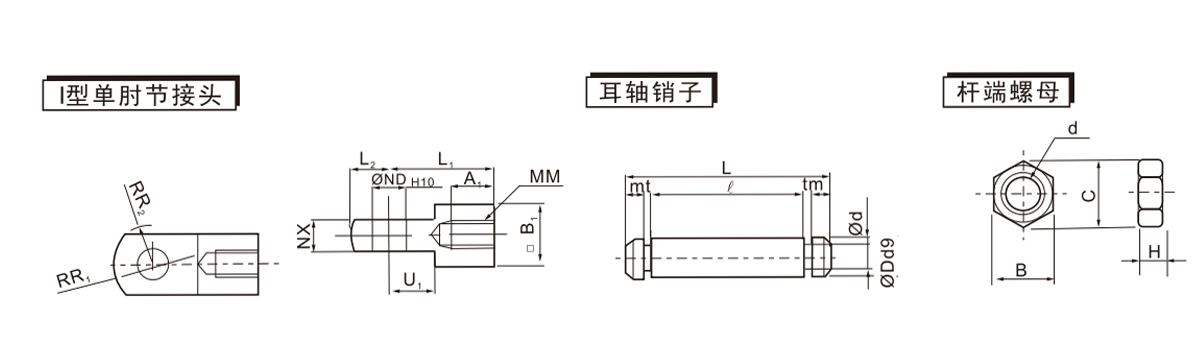

    قطر سیلندر
    (میلی متر)     		مفصل آرنج تکی پین شفت گوش مهره های انتهای میله
    شماره قطعه A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 شماره قطعه ØDd9 L od ρ M t شماره قطعه d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 سی تی-P006 3 -0.02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0.5 1.8 5.5 6.4
    0 -0.045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 سی تی-P010 5 -0.030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0.7 2.4 7 8.1
    0 -0.060
    15 I-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 سی تی-P015 6 -0.030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0.8 3.2 8 92
    0 -0.060
