ژنراتور خلاء چند مرحله ای سری C تامینکنندگان

صفحه اصلی / محصولات / اجزای خلاء / ژنراتور خلاء چند مرحله ای / ژنراتور خلاء چند مرحله ای سری C

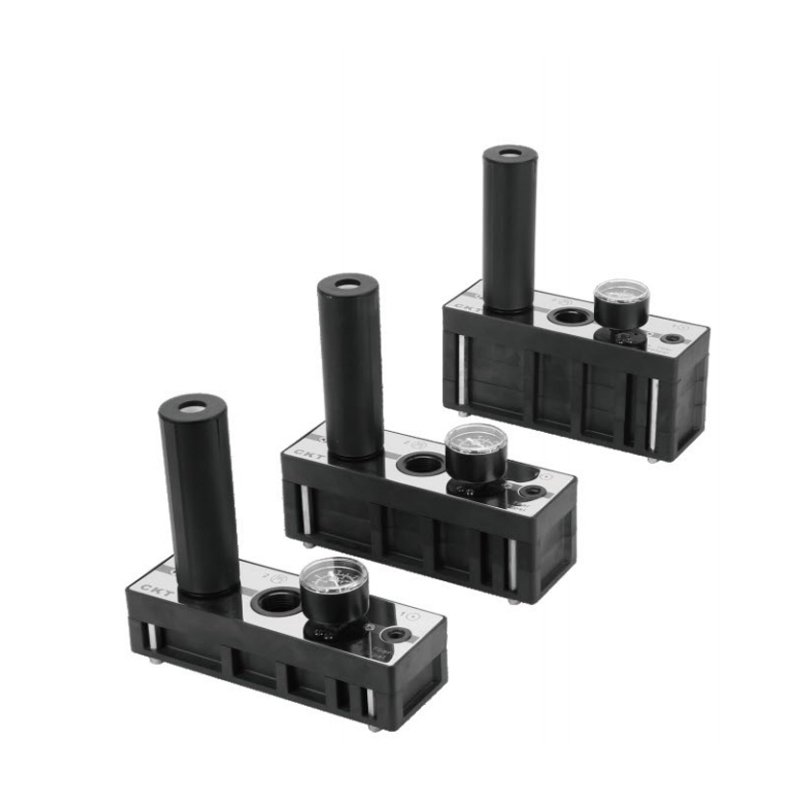

ژنراتور خلاء چند مرحله ای سری C
  • ژنراتور خلاء چند مرحله ای سری C
ژنراتور خلاء چند مرحله ای

ژنراتور خلاء چند مرحله ای سری C

ژنراتور خلاء چند مرحله ای سری C نوعی دستگاه است که از هوای فشرده برای هدایت و تولید خلاء از طریق طراحی ساختار کانال جریان ویژه استفاده می کند. اصل اصلی آن اثر فشار کم موضعی ناشی از جریان هوا با سرعت بالا است که به ویژه برای سناریوهای اتوماسیون صنعتی که به منبع خلاء کارآمد و فشرده نیاز دارند و به پمپ خلاء سنتی نیاز ندارند مناسب است.

معماری تبدیل انرژی سلسله مراتبی:

متفاوت از یک ژنراتور تک مرحله ای، این سری از طراحی کانال جریان دقیق سری چند مرحله ای استفاده می کند. هوای فشرده در هر محفظه یک به یک منبسط می‌شود و شتاب می‌گیرد و از طریق برهم نهی اثر انبساط پیش‌رونده گاز و اثر ونتوری، استفاده کامل‌تر و گرادیان‌تر از انرژی جریان هوا حاصل می‌شود، در نتیجه ظرفیت مکش خلاء قوی‌تر تحت شرایط تامین هوای یکسان به دست می‌آید.

ویژگی های هندسه و میدان جریان بهینه شده:

کانال جریان داخلی به طور ویژه از نظر توپولوژیکی بهینه شده است، از جمله یک نازل همگرا، یک محفظه اختلاط و یک بخش انتشار تدریجی در حال گسترش. این پیکربندی هندسی می تواند به طور موثر جریان هوا را برای تشکیل یک جت پرسرعت هدایت کند و قدرت و پایداری تشکیل منطقه کم فشار محلی را به حداکثر برساند. خطوط مشخص قطعات کلیدی باعث جذب و انتقال موثر مولکول های گاز می شود.

تعادل قابل توجهی بین راندمان و مصرف گاز:

مکانیسم استخراج انرژی چند مرحله ای هسته اصلی راندمان بالای آن است. با تجزیه یک فرآیند انبساط گاز منفرد به چندین مرحله انرژی، درجه خلاء یا نرخ پمپاژی که می تواند در واحد مصرف هوای فشرده تولید شود به طور قابل توجهی بهبود می یابد. این باعث می شود که مصرف کلی گاز معمولاً بهتر از یک ژنراتور تک مرحله ای معمولی در هنگام دستیابی به عملکرد خلاء یکسان باشد که منعکس کننده اقتصاد عملکرد بهتر است.

خروجی حالت پایدار خلاء قابل اعتماد:

ساختار چند مرحله ای خود دارای اثر بافر و تنظیم کننده خاصی است. هنگام مواجهه با نوسانات جزئی بار یا تغییرات جزئی در فشار عرضه گاز، سطح خلاء خروجی استحکام قوی‌تری را نشان می‌دهد و تضمین فشار منفی پایدارتری را برای گرفتن خودکار، جذب و سایر فرآیندها فراهم می‌کند.

توپولوژی فشرده و سازگاری بار:

علیرغم ساختار داخلی پیچیده، بسته کلی آن جمع و جور باقی می ماند و به راحتی در چیدمان های تجهیزات محدود به فضا ادغام می شود. ویژگی‌های پمپاژ آن را قادر می‌سازد تا بهتر با سیستم‌های بار با نرخ‌های نشتی متفاوت سازگار شود یا به شکل‌گیری سریع خلاء نیاز دارند، به‌ویژه برای پردازش قطعات کار با سطوح متخلخل و نامنظم.

ایمیل: manager@cktworld.com
دانلود
قبلی:مقاله قبلی وجود ندارد
بعدی:مقاله بعدی وجود ندارد
  • پارامترهای فنی                                                                         > قطر شیلنگ توصیه شده Ømm (طول شلنگ ≤)
    مدل حداکثر جریان خلاء
    (I/min)     		Max.air
    مصرف
    (I/min)     		حداکثر سطح خلاء
    (کیلو پاسکال)     		سطح سر و صدا
    (dB(A))     		> حداقل قطر داخلی شلنگ بر حسب میلی متر (طول لوله ≤ 2 متر)
    هوا را تامین کنید وکیوم اگزوز
    CL25 360 105 -80 65 4 12 12
    CL50 650 210 6 15 15
    CL75 820 315 8 19 22
    CL100 990 420 8 19 22
    CL125 1100 525 10 25 32
    CL150 1300 630 10 25 32
    CL175 1680 735 10 32 40
    CL200 2060 840 10 32 40
    CM25 354 105 -92 4 12 12
    CM50 647 210 6 15 15
    CM75 890 315 8 19 22
    CM100 1100 420 8 19 22
    CM125 1200 525 10 25 32
    CM150 1380 630 10 25 32
    CM175 1490 735 10 32 40
    CM200 1580 840 10 32 40
    CH25 168 156 -98.6 4 12 12
    CH50 365 318 6 15 15
    CH75 504 456 8 19 22

    وکیوم flow(I/min)and Evacuation time(s/L)at different vacuum levels(-kPa)
    مدل وکیوم flow(I/min)Evacuation time(s)
    0 10 20 30 40 50 60 70 80 90 98
    CL25 360 210[0.02] 156 [0.05] 102 [0.1] 54 [0.18] 36 [0.33] 30[0.33] 21 [0.8] - - -
    CL50 650 420 [0.01] 265[0.025] 176 [0.05] 108 [0.09] 72 [0.17] 60 [0.27] 36 [0.4] - - -
    CL75 820 630[0.008] 370[0.017] 245[0.033] 162 [0.06] 108 [0.11] 90 [0.18] 50 [0.27] - - -
    CL100 990 740[0.007] 480[0.015] 323 [0.029] 206 [0.05] 144[0.083] 120 [0.13] 70 [0.2] - - -
    CL125 1100 848 [0.006] 550[0.014] 390[0.026] 240[0.045] 180[0.076] 150 [0.11] 87 [0.19] - - -
    CL150 1300 910[0.005] 618[0.013] 456 [0.022] 280[0.037] 216[0.062] 170[0.095] 102 [0.15] - - -
    CL175 1680 1060[0.005] 680[0.012] 510[0.021] 314[0.035] 267 [0.06] 190[0.087] 120 [0.14] - - -
    CL200 2060 1210[0.004] 740 [0.01] 575[0.018] 365 [0.03] 294[0.051] 220[0.078] 134 [0.12] - - -
    CM25 354 220[0.022] 120[0.062] 78 [0.12] 43 [0.22] 34 [0.37] 25 [0.57] 10 [1.2] 5 [1.9] 0.8 [4.2] -
    CM50 647 400[0.011] 240[0.031] 156 [0.06] 87 [0.11] 69 [0.19] 52 [0.29] 20[0.6] 10 [1.16] 1.6 [2.2] -
    CM75 890 600[0.009] 360[0.021] 234 [0.04] 131 [0.07] 82 [0.14] 67 [0.19] 30 [0.45] 15[0.788] 2.4 [1.73] -
    CM100 1100 750[0.006] 480[0.016] 290[0.031] 150[0.063] 109[0.105] 72 [0.174] 40 [0.3] 20[0.526] 3.2 [1.1] -
    CM125 1200 900[0.006] 570[0.014] 350[0.03] 185[0.055] 135[0.092] 89[0.151] 50[0.26] 25 [0.46] 4 [1.96] -
    CM150 1380 1020[0.005] 601[0.014] 416 [0.028] 220[0.047] 163[0.078] 108 [0.129] 60[0.22] 30[0.394] 5 [0.823] -
    CM175 1490 1120[0.005] 655[0.013] 474 [0.026] 255[0.039] 190[0.065] 129[0.108] 70 [0.19] 35[0.329] 5.6 [0.686] -
    CM200 1580 1200[0.005] 700[0.011] 525[0.022] 290[0.027] 216[0.054] 144 [0.1] 80[0.153] 40[0.274] 6.4 [0.67] -
    CH25 168 126[0.032] 90[0.075] 54 [0.15] 24 [0.32] 18 [0.64] 12 [1.1] 8 [1.7] 6 [2.6] 5 [3.9] 0.3 [12]
    CH50 365 292 [0.025] 177[0.045] 132 [0.1] 69 [0.25] 54 [0.49] 40 [0.73] 29 [1.1] 12 [1.6] 5 [1.6] 0.45 [7.8]
    CH75 504 396[0.018] 282 [0.033] 162 [0.06] 90[0.11] 72 [0.18] 51 [0.27] 37 [0.42] 25 [0.62] 6 [1.3] 0.6[5.4]

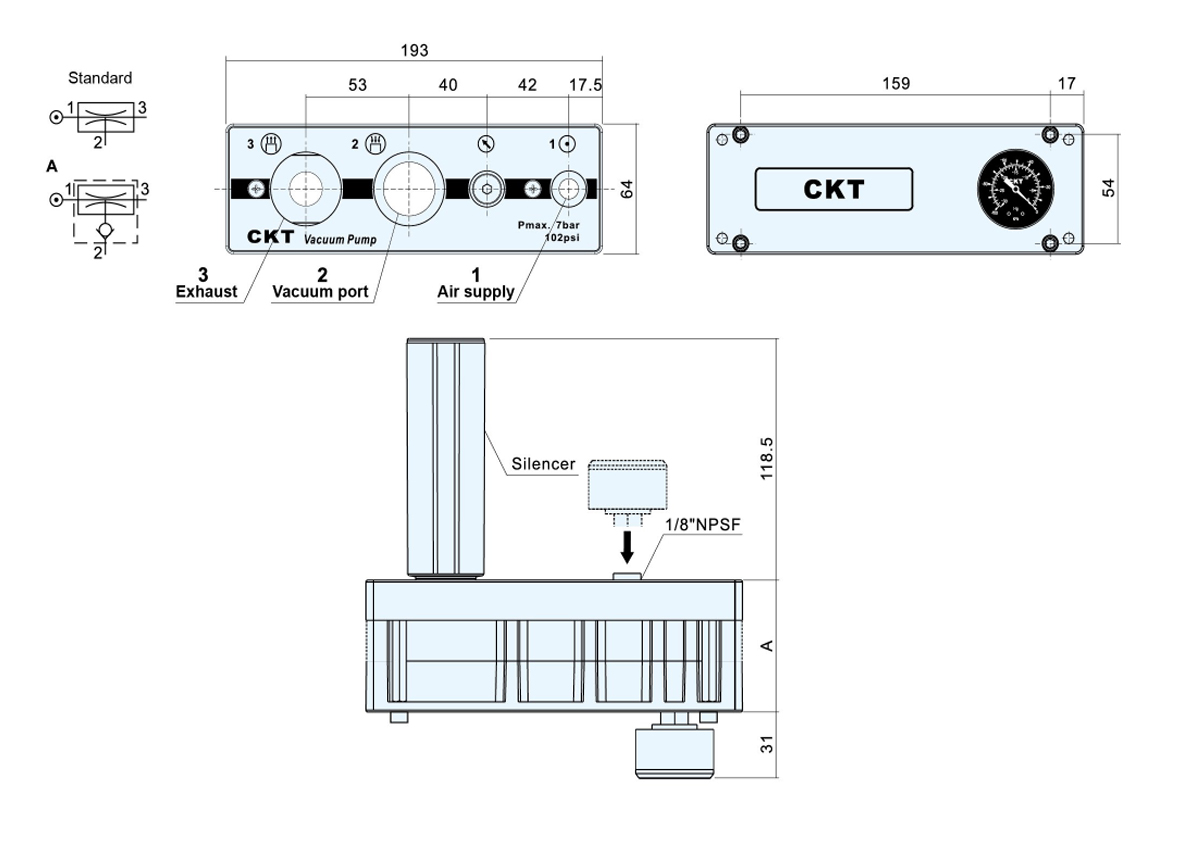

  • مدل A
    C□25 45
    C□50
    C□75 65
    C□100
    C□125 85
    C□150
    C□175 105
    C□200

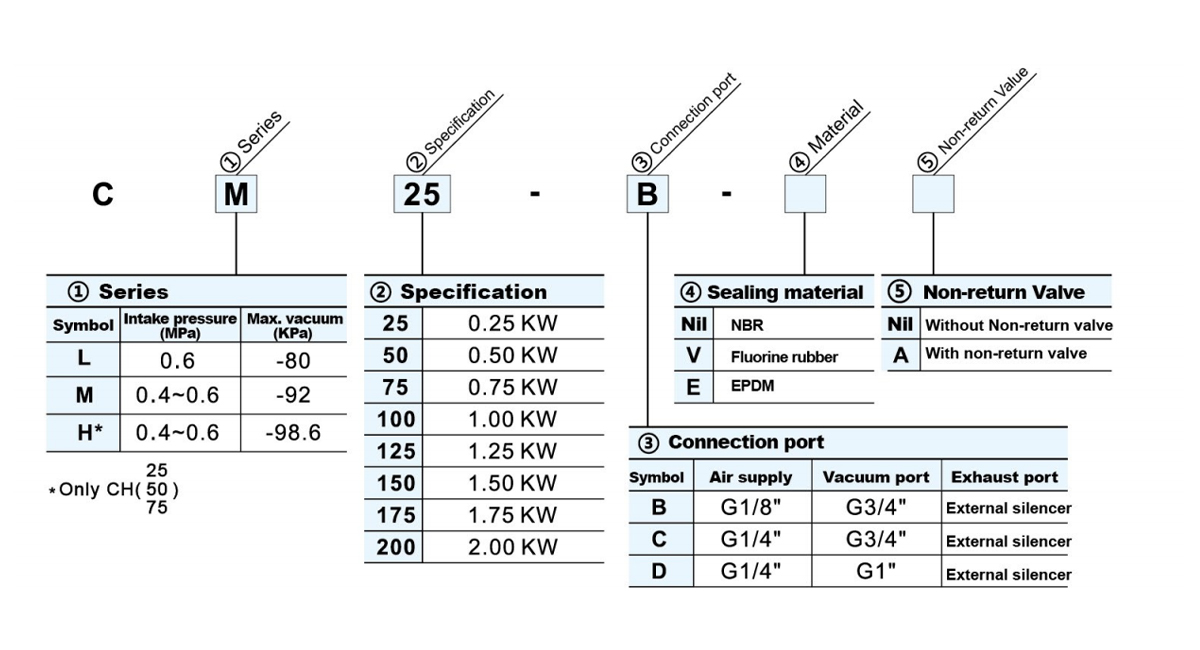

    مدل تامین هوا وکیوم اگزوز
    C□□-B G1/8" G3/4" G3/4"
    C□□-C G1/4" G3/4" G3/4"
    C□□-D G1/4" G1" G3/4"

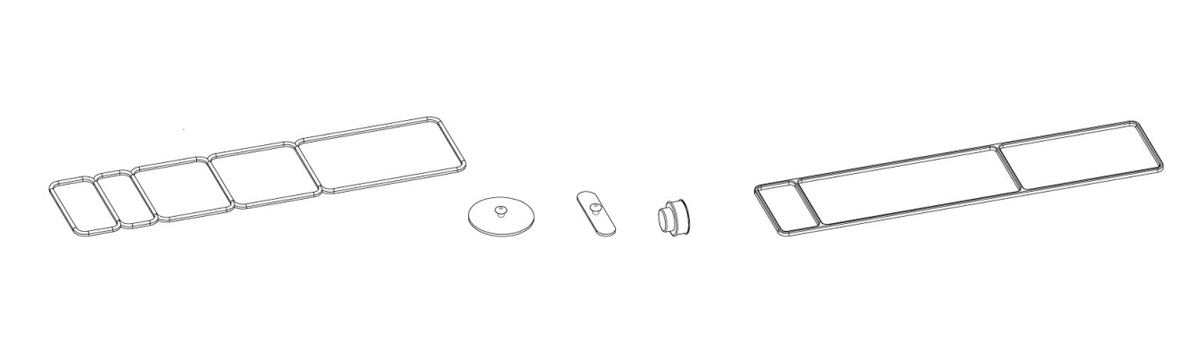

    آب بندی
    مدل NBR لاستیک فلوئور EPDM
    CL(M،H)25 C-SN-25 C-SV-25 C-SE-25
    CL(M،H)75 C-SN-75 C-SV-75 C-SE-75
    CL(M)125 C-SN-125 C-SV-125 C-SE-125
    CL(M)175 C-SN-175 C-SV-175 C-SE-175
