دو سیلندر سری TDA/TN (Ø10~Ø32) تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر چند محوره / دو سیلندر سری TDA/TN (Ø10~Ø32)

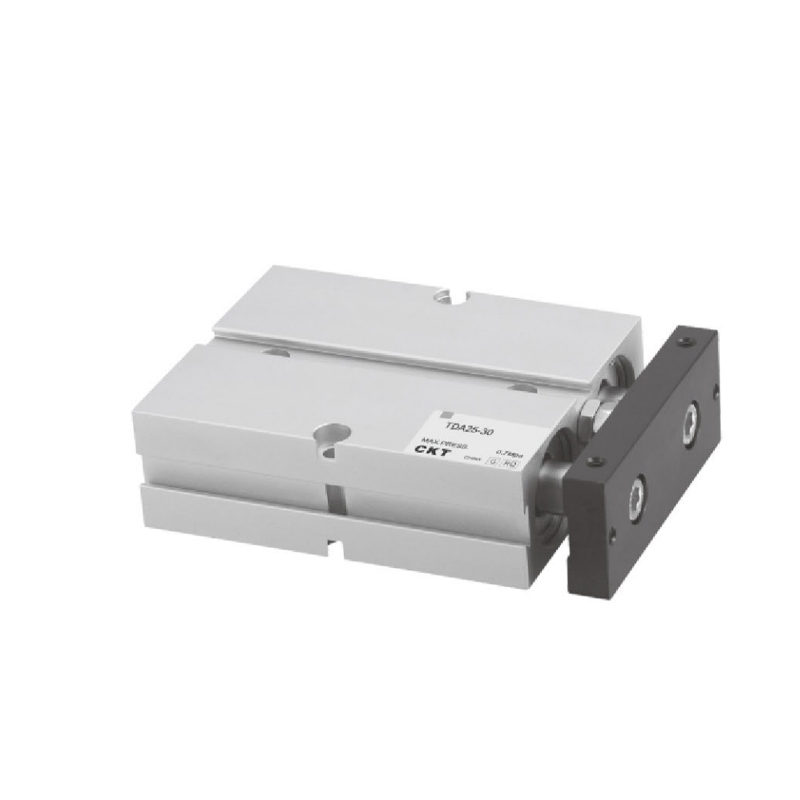

دو سیلندر سری TDA/TN (Ø10~Ø32)
  • دو سیلندر سری TDA/TN (Ø10~Ø32)
سیلندر چند محوره

دو سیلندر سری TDA/TN (Ø10~Ø32)

1. بدنه تعبیه شده برای صرفه جویی در فضای نصب ثابت و نصب شده است.
2. خاصیت ضد خمش و ضد پیچ ​​خوردگی خاصی دارد و می تواند بارهای جانبی خاصی را تحمل کند.
3. سوراخ های نصب در سه طرف صفحه ثابت برای تسهیل بارگذاری چند موقعیتی وجود دارد.
4. پد ضد برخورد در انتهای جلوی بدنه می تواند حرکت سیلندر را تنظیم کرده و ضربه را کاهش دهد.
5. پیکربندی استاندارد این سری از سیلندرها از نوع مغناطیسی است و هیچ گزینه ای بدون نوع مغناطیسی وجود ندارد.

ایمیل: manager@cktworld.com
دانلود
قبلی:دو سیلندر سری CXS (نوع پایه)
بعدی:مقاله بعدی وجود ندارد
  • مشخصات
    اندازه سوراخ (میلی متر) 10 16 20 25 32
    اقدام دوبازیگری
    مایع هوا
    محدوده فشار عملیاتی 0.1~1.0MPa (14~145psi)
    فشار اثبات 1.5 مگا پاسکال (215psi)
    دمای کارکرد
    (℃)     		-20 تا 70
    محدوده سرعت عملیاتی
    (mm/s)     		30 تا 500
    سکته مغزی قابل تنظیم -10~0
    تحمل طول سکته مغزی 1.00
    کوسن ضربه گیر
    تحمل غیر چرخشی ± 0.4 درجه ± 0.3 درجه
    اندازه پورت M5×0.8 PT1/8
    * دقت غیر چرخشی به زاویه ای اشاره دارد که صفحه ثابت سیلندر می تواند در زمانی که سیلندر به طور کامل جمع می شود بچرخد.
    ** انواع رزوه NPT و G برای اتصال لوله موجود است.
    همچنین: سری C-TN کاملا مغناطیسی.

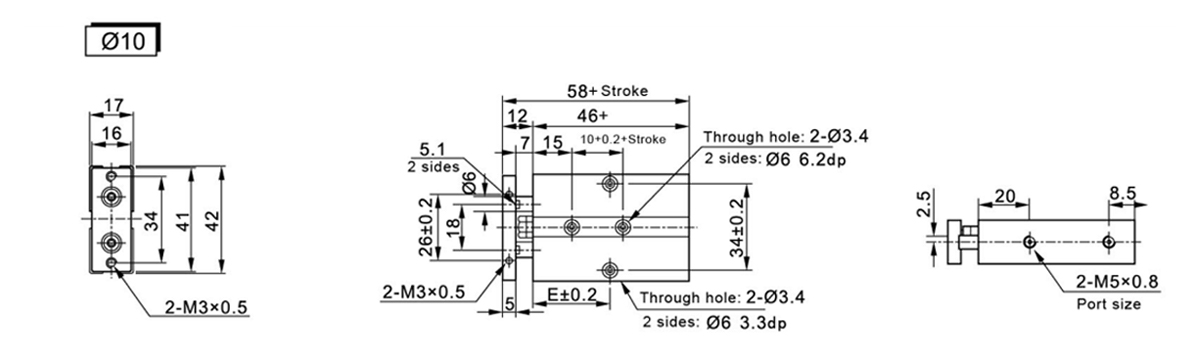

  • نماد/سکته مغزی 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

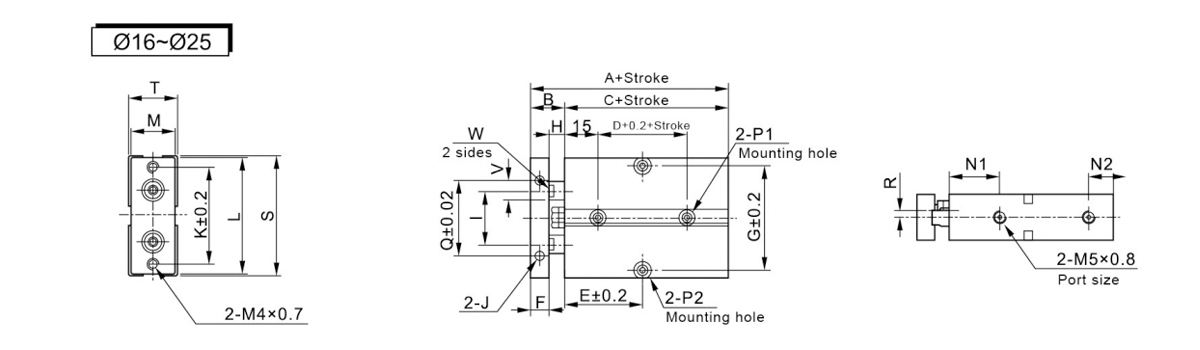

    نماد/سکته مغزی A B C D سکته مغزی≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    نماد/سکته مغزی G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0.7 عمق5 47 53 20 22 11 هر دو طرف: 07.5 عمق 7.2 میلی متر سوراخ Ø4.5 هر دو طرف: 08 عمق 4.5 میلی متر از طریق سوراخØ4.5 34 3 54 21 8 6.1
    20 55 10 28 M4×0.7 عمق5 55 61 24 25 12 هر دو طرف: 07.5 عمق 7.2 میلی متر سوراخ Ø4.5 هر دو طرف: 08 عمق 4.5 میلی متر از طریق سوراخ Ø4.5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0.7 عمق5 66 72 29 27 12 هر دو طرف: 07.5 عمق 7.2 میلی متر سوراخ Ø4.5 هر دو طرف: 08 عمق 4.5 میلی متر از طریق سوراخØ4.5 56 6 73 30 12 10.1

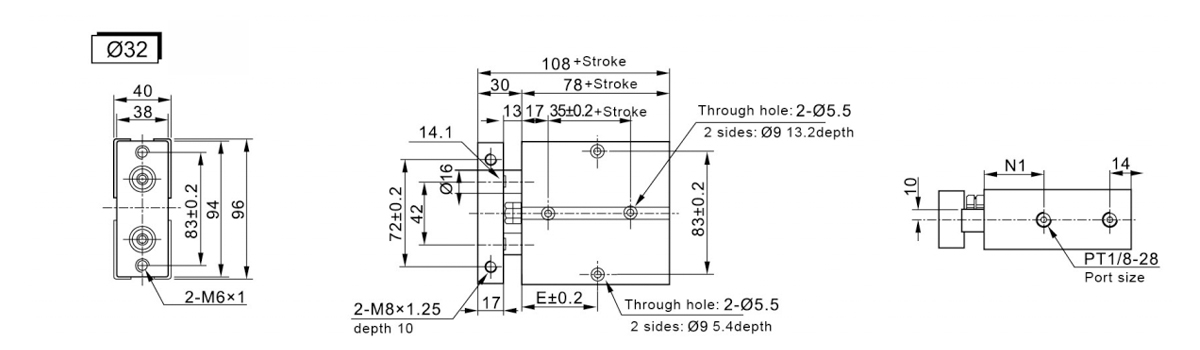

    نماد/سکته مغزی 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
