سیلندر نازک سری MGP با میله راهنما تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر چند محوره / سیلندر نازک سری MGP با میله راهنما

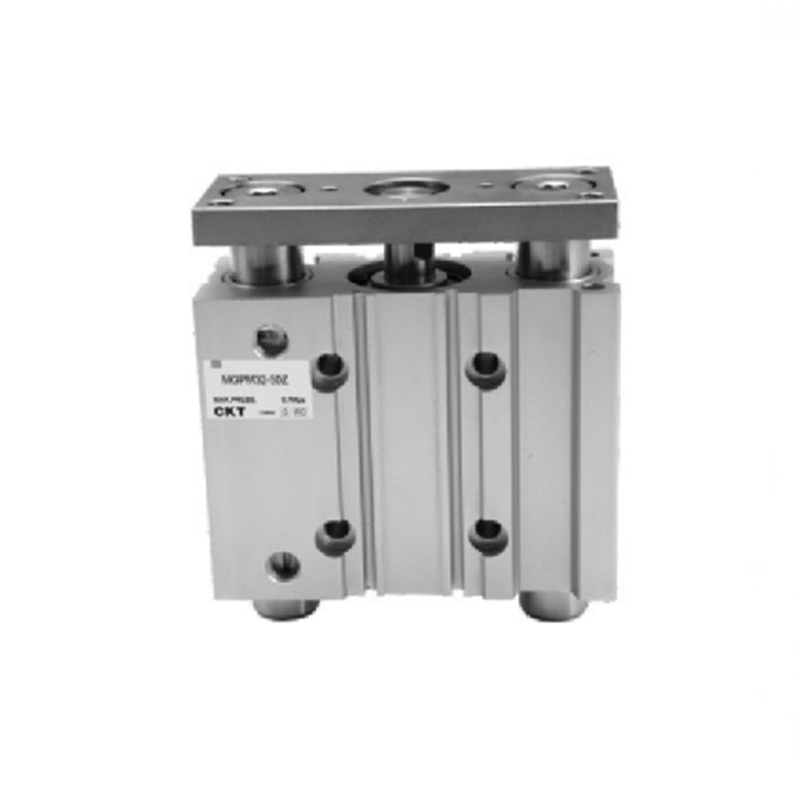

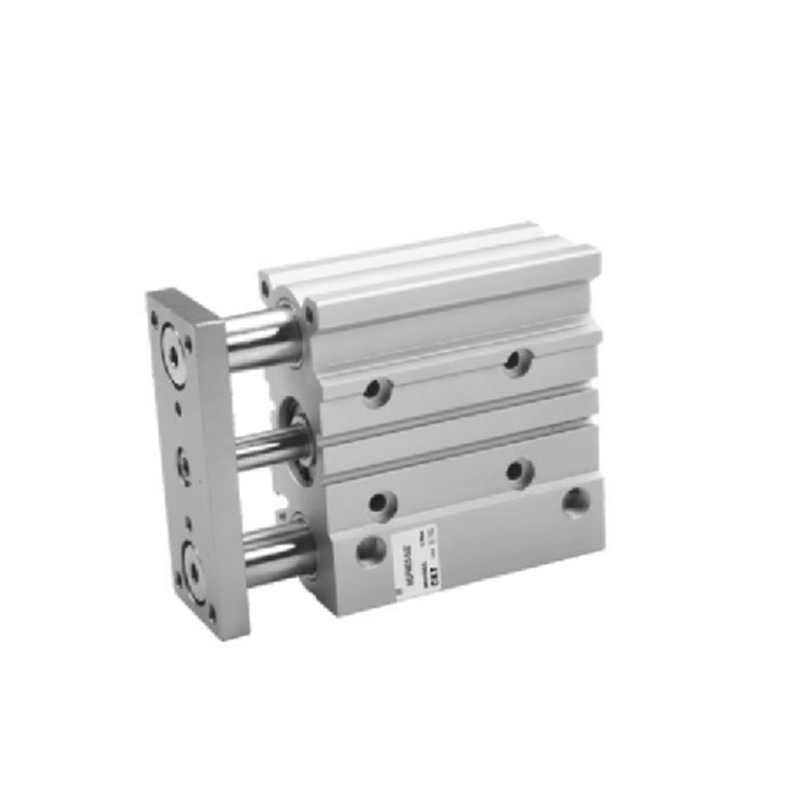

سیلندر نازک سری MGP با میله راهنما سیلندر نازک سری MGP با میله راهنما
  • سیلندر نازک سری MGP با میله راهنما
  • سیلندر نازک سری MGP با میله راهنما
سیلندر چند محوره

سیلندر نازک سری MGP با میله راهنما

1. اندازه کوچک و وزن سبک
2. مقاومت بار جانبی قوی
3. مقاومت در برابر گشتاور قوی
4. دقت بالا بدون چرخش
5. یاتاقان میله راهنما می تواند یک بلبرینگ کشویی یا یک بلبرینگ باشد
6. نصب آسان
7. موقعیت لوله دو طرفه را می توان انتخاب کرد

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر مینیاتوری سری MGJ با میله راهنما
بعدی:سیلندر دو میله ای سری CXSW

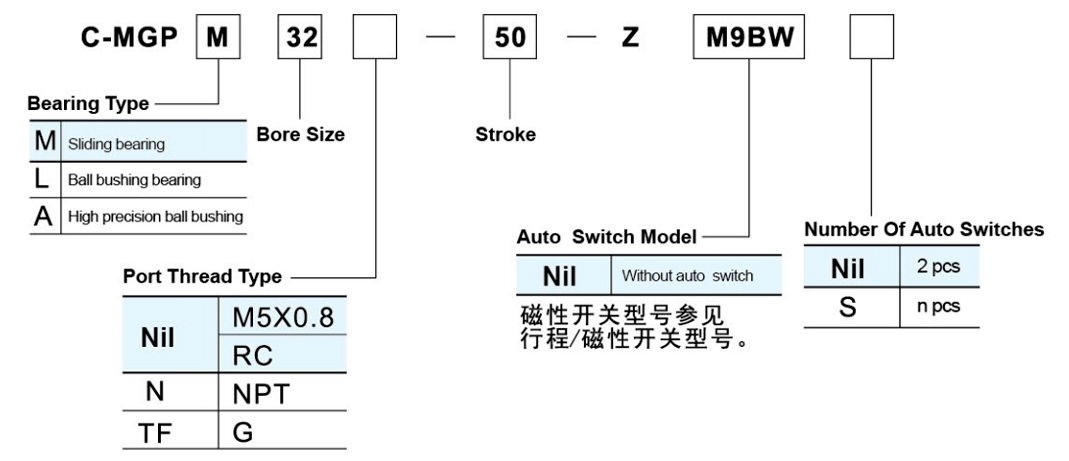

  • مشخصات استاندارد
    اندازه سوراخ (میلی متر) 12 16 20 25 32 40 50 63 80 100
    مایع هوا
    اقدام دوبازی
    حداکثر فشار عملیاتی (MPa) 1.0
    حداقل فشار عملیاتی (MPa) 0.12 0.1
    دمای محیط و سیال -10 ~ 60 ℃ (بدون یخ زدن)
    سرعت پیستون 50 ~ 500 میلی متر در ثانیه 50 ~ 400 میلی متر
    کوسن هر دو انتهای سپر لاستیکی
    تحمل طول سکته مغزی 1.5 میلی متر
    *روغن کاری لازم نیست
    بلبرینگ یاتاقان اسلاید / بوش توپ / توپی با دقت بالا
    غیر چرخشی
    دقت
    (قسمت گیره)     		بلبرینگ اسلاید 0.08 ± درجه 0.07 ± درجه 0.06 ± درجه 0.05 ± درجه 0.04 ± درجه
    بوش توپ ± 0.10 درجه ± 0.09 درجه 0.08 ± درجه 0.06 ± درجه 0.05 ± درجه
    دقت بالا
    بوش توپ
    بندر لوله کشی M5×0.8 1/8 1/4 3/8
    *لطفاً اگر می‌خواهید از روغن‌کاری استفاده کنید، از ISOVG32 استفاده کنید.

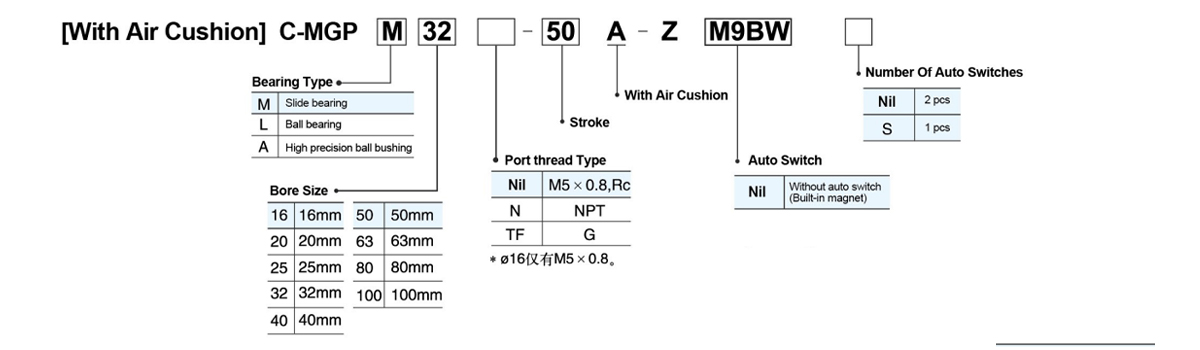

    اندازه حفره (میلی متر) 16 20,25,32,40,50,63,80,100
    حداکثر فشار عملیاتی (MPa) 1.0
    حداقل فشار عملیاتی (MPa) 0.15 0.12
    کوسن هوا cushion on both ends

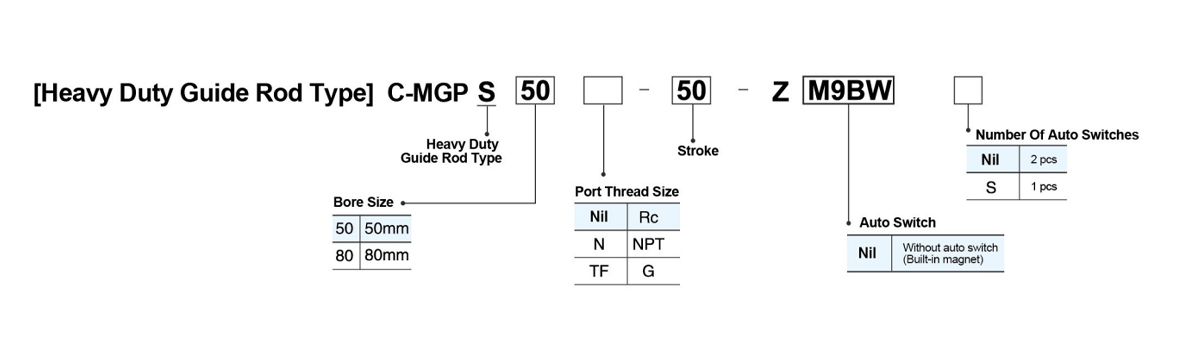

    مشخصات
    اندازه حفره (میلی متر) 50 80
    محدوده فشار عملیاتی (MPa) 0.1 ~ 1.0
    سرعت عملکرد پیستون (mm/s) 50 تا 400
    کوسن سپر لاستیکی در دو طرف
    سکته مغزی استاندارد 25,50,75,100,125,150,175,200
    دقت غیر چرخشی پایان صفحه 0.05 ± درجه 0.04 ± درجه

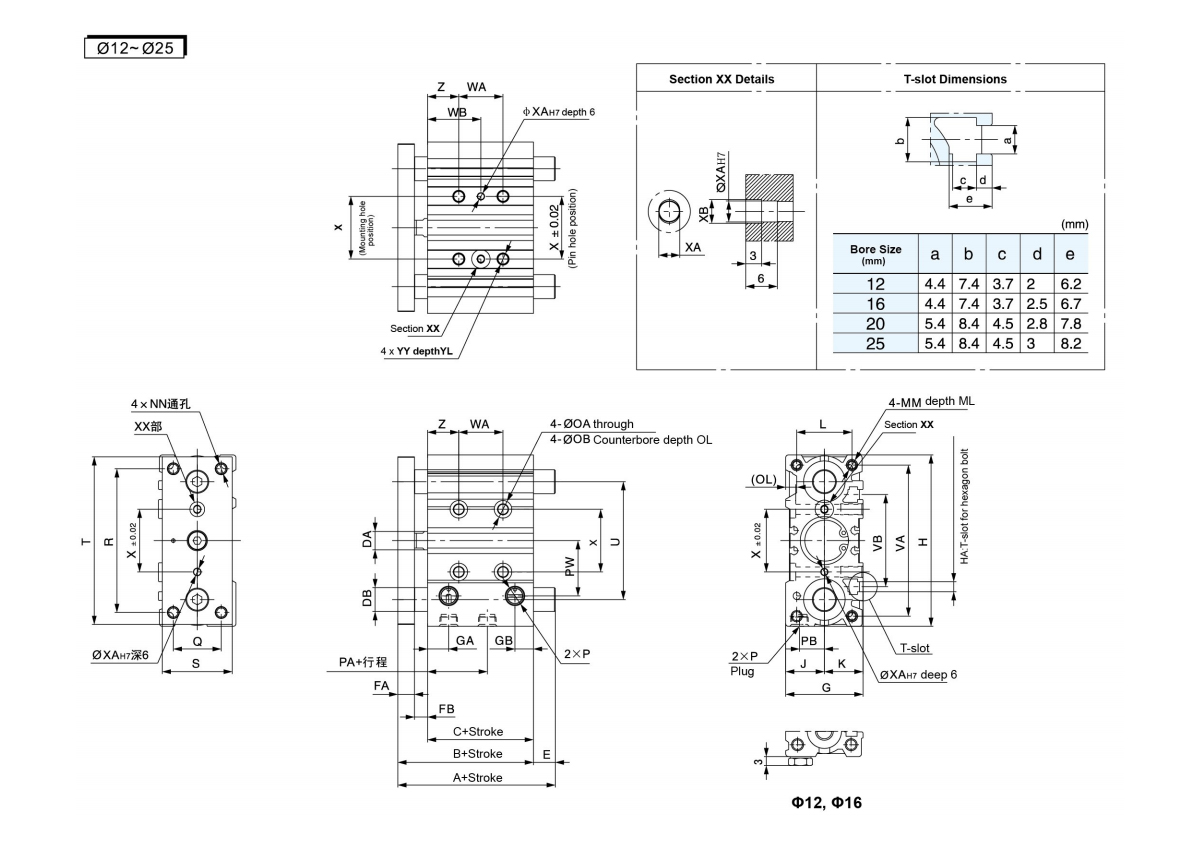

  • C-MGPM، C-MGPL، C-MGPA مشترک ابعاد                                                                                                                                                     (میلی متر)
    مته
    اندازه
    (میلی متر)     		سکته مغزی (میلی متر) B C DA FA FB G GA گیگابایت H HA J K L MM ML NN OA OB OL P
    صفر TN TF
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0.7 10 M4×0.7 4.3 8 4.5 M5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0.8 12 M5×0.8 4.3 8 4.5 M5×0.8 - -
    20 20,30,40,50,75,100,125,150,
    175,200,250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0.8 13 M5×0.8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    مته
    اندازه
    (میلی متر)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30 یا
    کمتر     		9sr3oS
    کمتر     		بیش از 100 ام 200 یا کمتر بیش از 200 300 یا کمتر بالای 300 30 یا
    کمتر     		بیش از 30 ام 100 یا کمتر بیش از 100 ام 200 یا کمتر بیش از 200st 300st یا کمتر بالای 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    یاتاقان اسلاید C-MGPM ابعاد IA،DB،E                                      (میلی متر)
    مته
    اندازه
    (میلی متر)     		A DB E
    50 یا کمتر بیش از 50 ام 100 یا کمتر بیش از 100 ام 200 یا کمتر بالای 200 50 یا کمتر بیش از 50 ام 100 یا کمتر بیش از 100 ام 200 یا کمتر بالای 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (بوشینگ توپ)
    C-MGPA (بوش توپ دقیق Hlgh)/بعد A، DB، E   (میلی متر)
    متهSize(mm) A DB E
    30 یا کمتر بیش از 30 ام 100 یا کمتر بیش از 100 ام 200 یا کمتر بالای 200 30 یا کمتر بیش از 30 ام 100 یا کمتر بیش از 100 ام 200 یا کمتر بالای 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

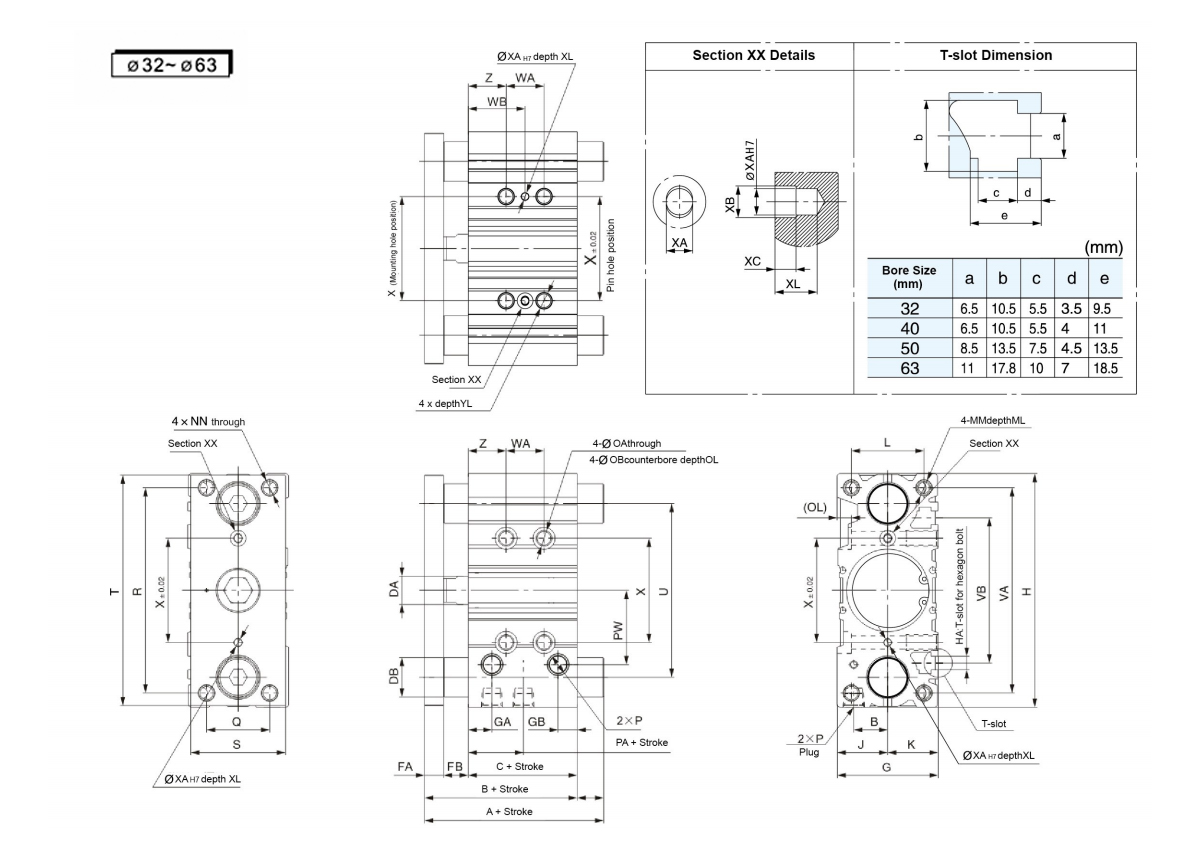

    C-MGPM، C-MGPL، C-MGPA مشترک ابعاد                                                                                                                                                     (میلی متر)
    مته
    اندازه
    (میلی متر)     		سکته مغزی (میلی متر) B C DA FA FB G GA گیگابایت H HA J K L MM ML NN OA OB OL P
    صفر TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    مته
    اندازه
    (میلی متر)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25 یا کمتر بیش از 25 100 یا کمتر بیش از 100 ام 200 یا کمتر بیش از 200 300 یا کمتر بالای 300 25 یا کمتر بیش از 25 100 یا کمتر بیش از 100 ام 200 یا کمتر بیش از 200 300 یا کمتر بالای 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1.5 20 24

    یاتاقان اسلاید C-MGPM ابعاد IA،DB،E                                       (میلی متر)
    مته
    اندازه
    (میلی متر)     		A DB E
    50 یا کمتر بیش از 50 ام 200 یا کمتر بالای 200 50 یا کمتر بیش از 50 ام 200 یا کمتر بالای 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (بوشینگ توپ)
    C-MGPA (بوش توپ دقیق Hlgh) / ابعاد A، DB، E (میلی متر)
    مته
    اندازه
    (میلی متر)     		A DB E
    50 یا کمتر بیش از 50 ام 100 یا کمتر بیش از 100 ام 200 یا کمتر بالای 200 50 یا کمتر بیش از 50 ام 100 یا کمتر بیش از 100 ام 200 یا کمتر بالای 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

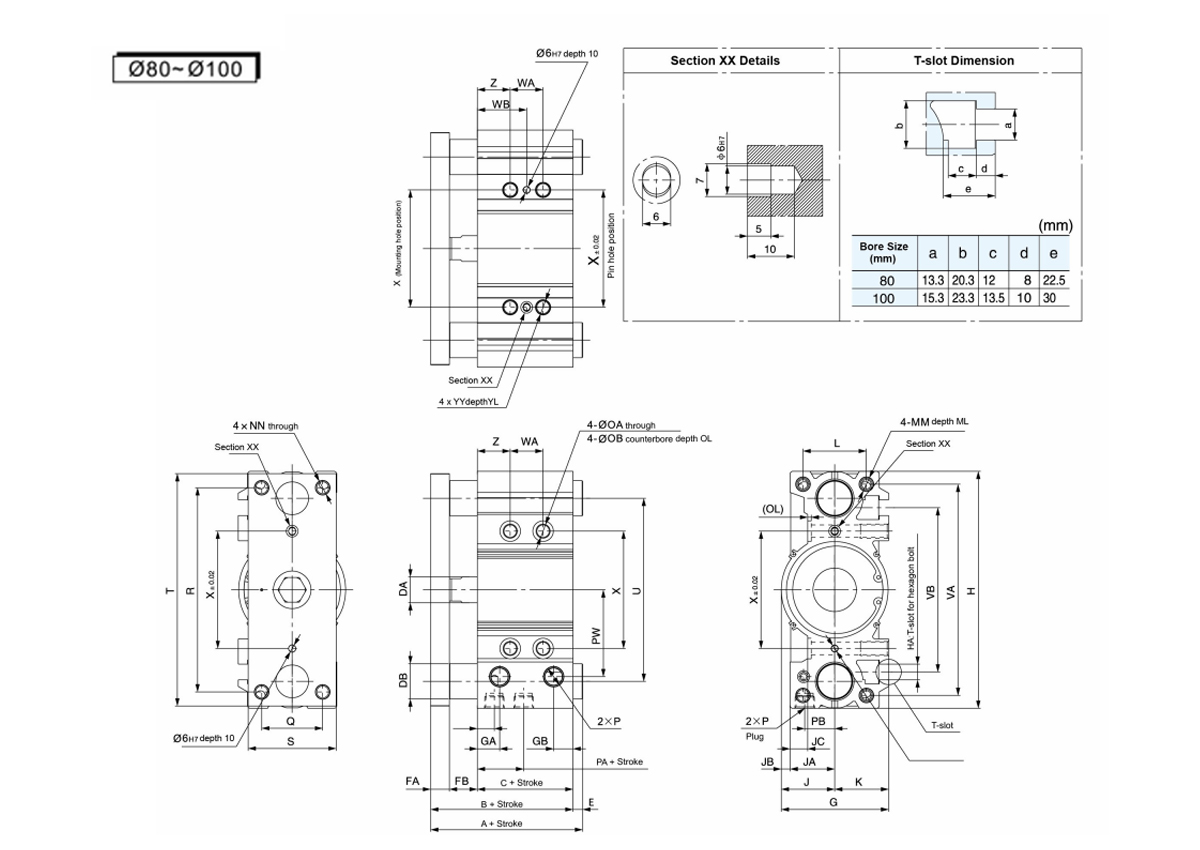

    C-MGPM، C-MGPL، C-MGPA  ابعاد متداول                                                                                                       (میلی متر)
    مته
    اندازه
    (میلی متر)
    سکته مغزی
    (میلی متر)     		B C DA FA FB G GA گیگابایت GC H HA J JA JB JC K L MM ML NN OA OB OL P
    صفر TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1.75 25 M12×1.75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    مته
    اندازه
    (میلی متر)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25 یا کمتر بیش از 25 100 یا کمتر بیش از 100 ام 200 یا کمتر بیش از 200 300 یا کمتر بالای 300 25 یا کمتر بیش از 25 100 یا کمتر بیش از 100 ام 200 یا کمتر بالای 200
    300 یا کمتر     		بالای 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    ابعاد یاتاقان اسلاید C-MGPM IA، DB، E
    (میلی متر)
    مته
    اندازه
    (میلی متر)     		A DB E
    50 یا کمتر بالای 50
    200 یا کمتر     		بالای 200 50 یا کمتر بالای 50
    200 یا کمتر     		بالای 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (بوشینگ توپ)
    C-MGPA (بوشینگ توپ با دقت بالا) / ابعاد A، DB، E
    (میلی متر)
    مته
    اندازه
    (میلی متر)     		A DB E
    25 یا کمتر بالای 25 50 یا کمتر بیش از 50 ام 200 یا کمتر بالای 200 25 یا کمتر بالای 25 50 یا کمتر بیش از 50 ام 200 یا کمتر بالای 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
