تنظیم کننده فشار فیلتر سری AW تامینکنندگان

صفحه اصلی / محصولات / اجزای کنترل فشار پنوماتیک / ماژولار F.R.L. واحدهای سری AC / تنظیم کننده فشار فیلتر سری AW

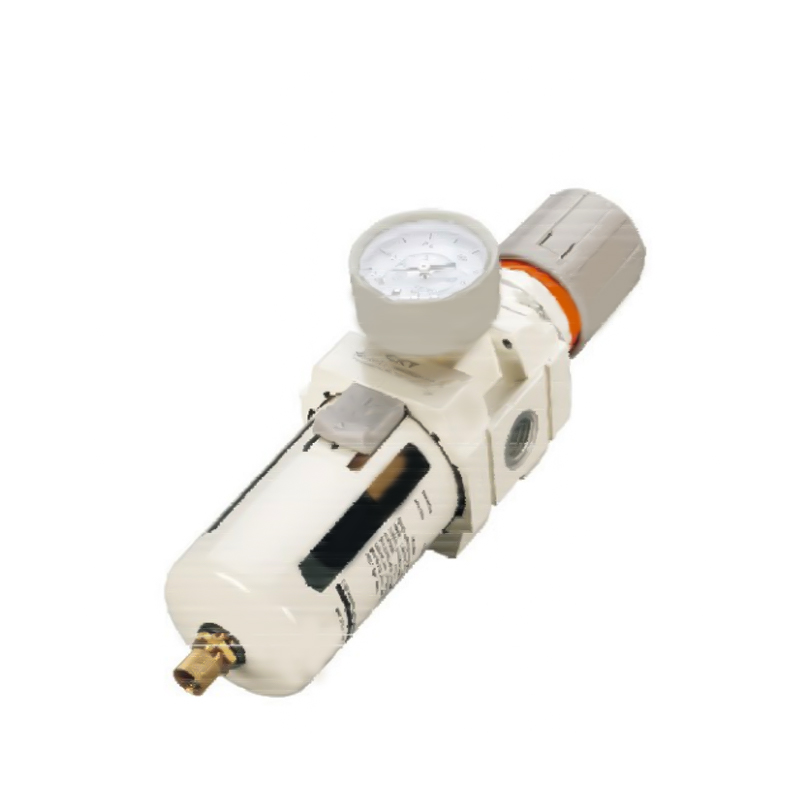

تنظیم کننده فشار فیلتر سری AW
  • تنظیم کننده فشار فیلتر سری AW
ماژولار F.R.L. واحدهای سری AC

تنظیم کننده فشار فیلتر سری AW

رگولاتور فشار فیلتر سری AW یک جزء کلیدی پردازش منبع هوا در سیستم های پنوماتیک صنعتی است. عملکردهای فیلترینگ و تنظیم فشار را برای ارائه هوای فشرده تمیز و پایدار برای محرک ها یکپارچه می کند و از قابلیت اطمینان و عملکرد طولانی مدت سیستم اطمینان می دهد.

1. قابلیت رهگیری ناخالصی چند مرحله ای

ساختار فیلتراسیون داخلی با راندمان بالا می تواند ذرات جامد و باقی مانده های مایع را در منبع هوا عمیقا جدا کند و خطر آلودگی خط لوله را کاهش دهد.


2. کنترل تعادل دینامیکی فشار

مکانیسم تنظیم فشار دارای ویژگی‌های پسماند پایین است و محدوده نوسان فشار خروجی باریک است، که به طور موثری رانش فشار ناشی از تغییرات بار را سرکوب می‌کند.


3. رابط مونتاژ مدولار

طراحی اتصال سریع پورت استاندارد اتخاذ شده است که با منیفولدهای اصلی گاز و طرح‌بندی خط لوله سازگار است و چرخه نصب در محل را به‌طور قابل توجهی کوتاه می‌کند.


4. پوشش کامل سناریو مشخصات

سطوح جریان سری 2000/3000/4000/5000 را برای انطباق با شرایط کاری مدارهای پنوماتیک در اندازه های مختلف فراهم می کند.


5. سازگاری جهانی خط لوله

پشتیبانی از پیکربندی لوله با قطر متقاطع 1/8 اینچ تا 1 اینچ برای دستیابی به استقرار سریع سازگار با شبکه های تامین گاز موجود.

ایمیل: manager@cktworld.com
دانلود
قبلی:ترکیب فیلتر سری AC (دو تکه)
بعدی:روان کننده سری AL
  • فشار اثباتی 1.5Mpa{15.3kgf/cm²}
    حداکثر فشار عملیاتی 1.0Mpa{10.2kgf/cm²}
    دمای محیط و سیال 5 تا 60 درجه سانتیگراد
    دیافراگم صافی 5 میکرومتر
    مواد کاسه پلی کربنات
    محافظ کاسه C-AW1000~2000 (بدون)       C-AW3000~5000 (با)
    محدوده فشار را تنظیم کنید C-AW1000: 0.05~0.7Mpa (0.51~7.1kgf/cm²)
    C-AW2000~5000:0.05~0.85Mpa (0.51~8.7kgf/cm²)
    توجه: 2،10،20،40،70،100μm برای اختیاری

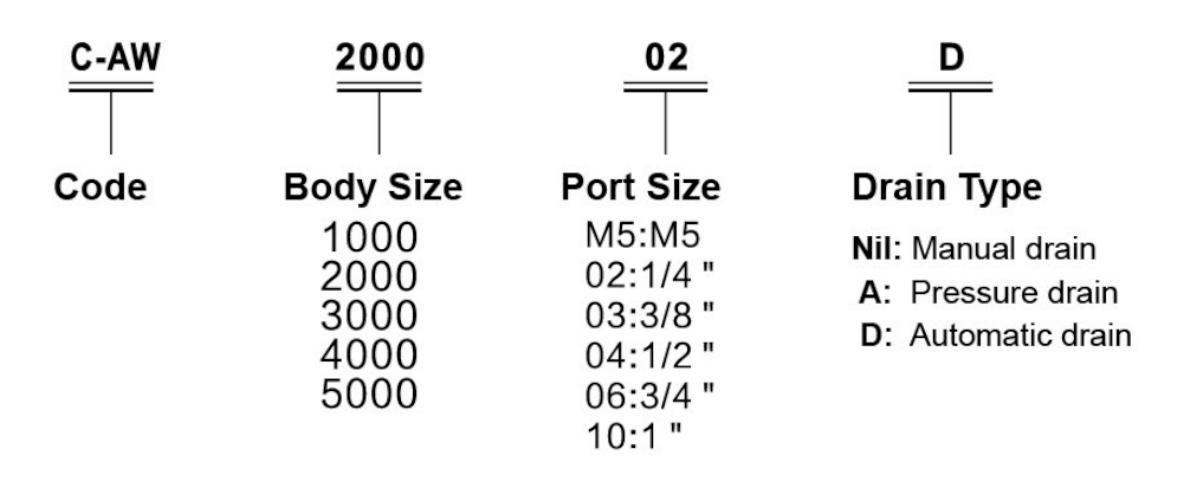

    مدل مشخصات
    جریان رتبه‌بندی شده اندازه پورت
    Rc(PT)     		اندازه پورت گیج
    Rc(PT)     		وزن
    (کیلوگرم)
    تخلیه دستی تخلیه خودکار
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    توجه: 1. تخلیه خودکار استاندارد به طور معمول باز است (N.O.). سری C-AW3000~4000 همچنین یک گزینه معمولی بسته (N.C.) ارائه می دهد. حداقل فشار کاری: معمولاً باز - 0.1 مگاپاسکال (1 کیلوگرم بر سانتی متر مربع)، معمولاً بسته - 0.15 مگاپاسکال (1.5 کیلوگرم بر سانتی متر مربع).
    2. تحت فشار عرضه 0.7 مگاپاسکال (7.1 kgf/cm²).

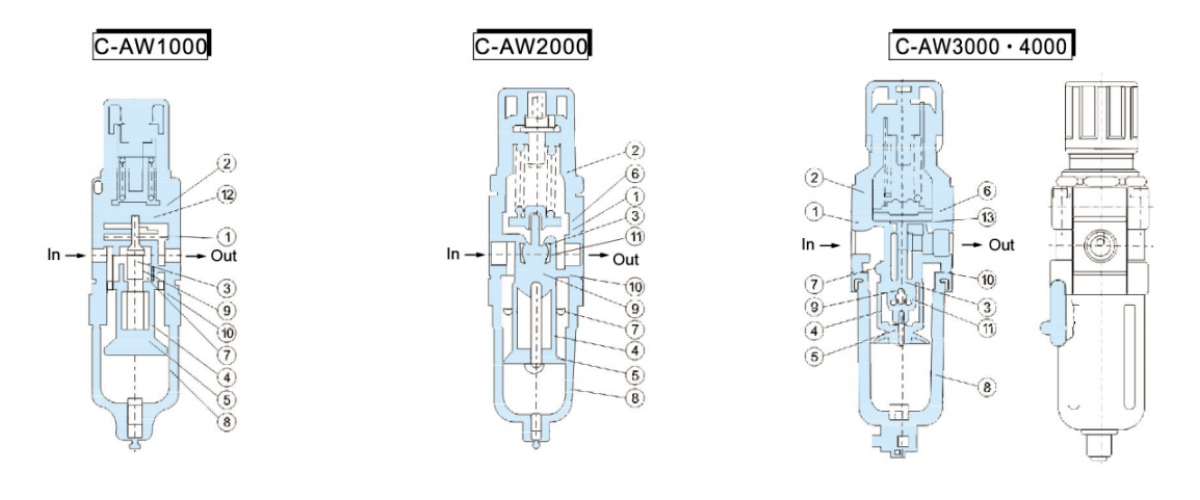

  • اجزای اصلی
    مورد نام مواد تذکر دهید
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 بدن زینک دایکاست آلومینیوم دایکاست آلومینیوم دایکاست سفید
    2 کاپوت متاستالدئید آلومینیوم دایکاست مشکی

    قطعات
    مورد نام مواد شماره قسمت
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 مونتاژ شیر برنج NBR - - - - -
    4 عنصر فیلتر رزین - - - - -
    5 بلوک ABS - - - - -
    6 مونتاژ دیافراگم NBR - - - - -
    7 صفحه منحرف کننده ABS - - - - -
    8 مونتاژ کاسه پلی کربنات - - - - -
    9 فنر سوپاپ فولاد ضد زنگ - - - - -
    10 بدن O-ring NBR - - - - -
    11 O-ring سوپاپ NBR - - - - -
    12 حلقه من NBR - - - - -
    13 O-ring NBR - - - - -

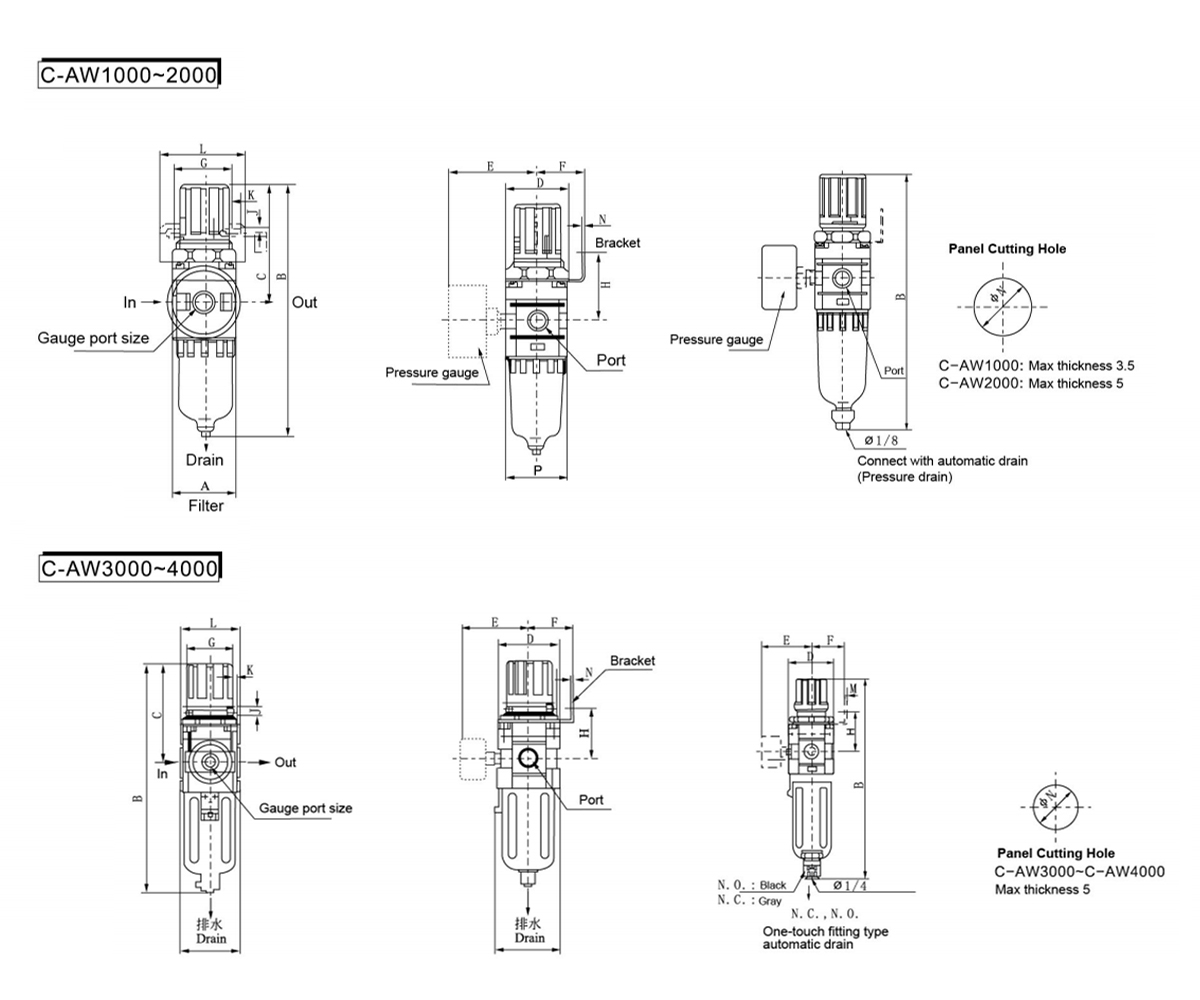

    مدل بندر
    اندازه     		A B C D E F G H J K L M N P ارتباط با
    تخلیه خودکار
    B
    C-AW1000 M5×0.8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 · 3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
