مینی سیلندرهای فولادی ضد زنگ سری MA تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / مینی سیلندر / مینی سیلندرهای فولادی ضد زنگ سری MA

مینی سیلندرهای فولادی ضد زنگ سری MA مینی سیلندرهای فولادی ضد زنگ سری MA
  • مینی سیلندرهای فولادی ضد زنگ سری MA
  • مینی سیلندرهای فولادی ضد زنگ سری MA
مینی سیلندر

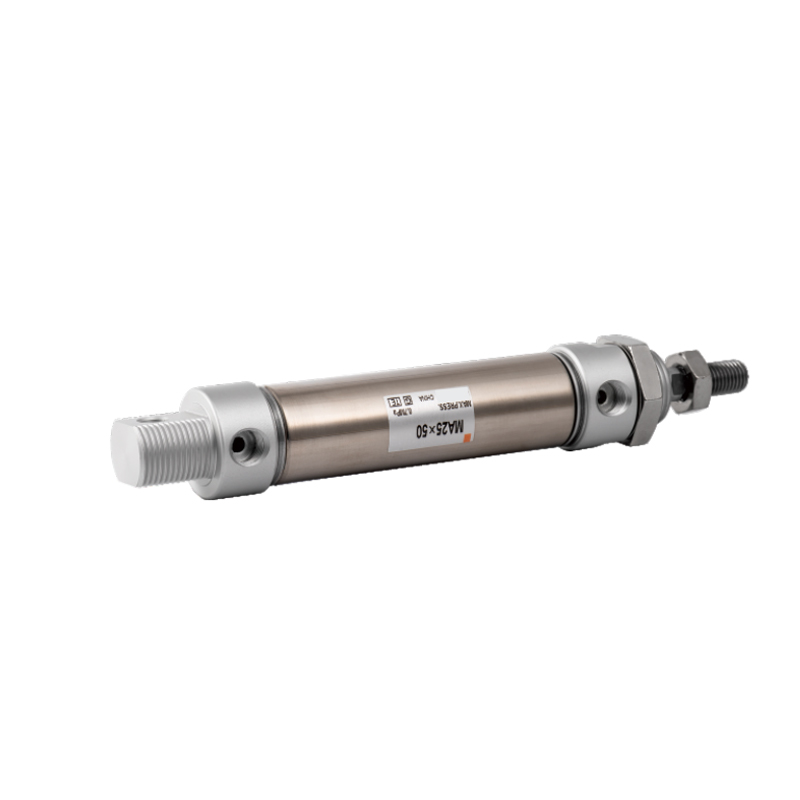

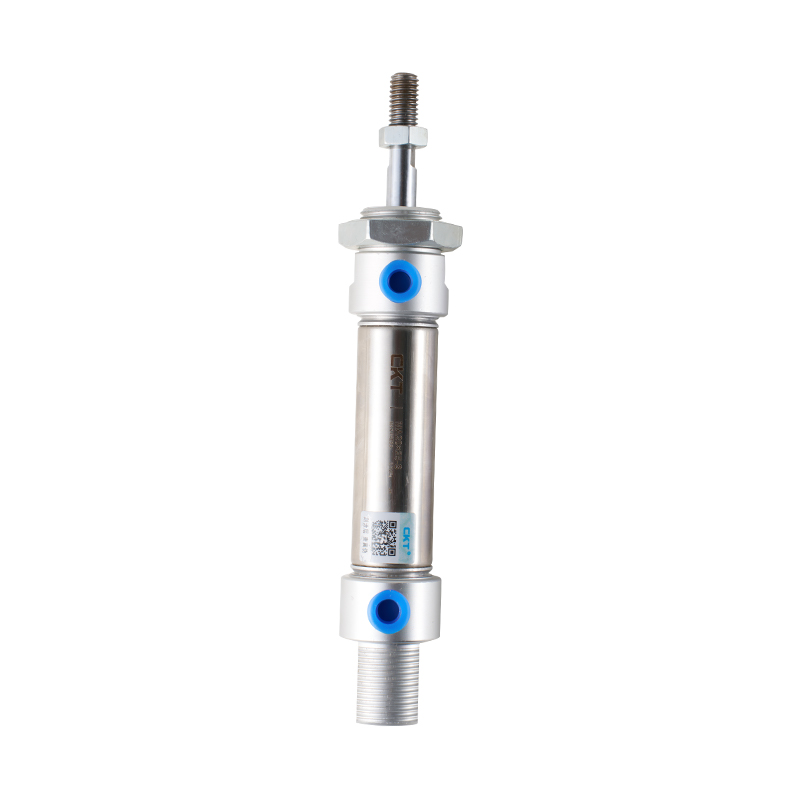

مینی سیلندرهای فولادی ضد زنگ سری MA

1. مهر و موم پیستون یک ساختار آب بندی دو طرفه خاص با اندازه فشرده و عملکرد ذخیره روغن را اتخاذ می کند.
2. روکش های جلو و عقب مجهز به لنت های ضد برخورد ثابت هستند تا تاثیر معکوس سیلندر را کاهش دهند.
3. انواع اشکال پوشش عقب نصب سیلندر را راحت تر می کند.
4. پوشش های جلو و عقب و بدنه سیلندر فولاد ضد زنگ ساختار نورد پرچ شده با اتصال قابل اعتماد را اتخاذ می کنند.
5. بدنه سیلندر از لوله های فولادی ضد زنگ با دقت بالا با مقاومت بالا و مقاومت در برابر خوردگی استفاده می کند.
6. سیلندرهایی با مشخصات مختلف و لوازم جانبی نصب سیلندر برای انتخاب مشتریان در دسترس است.
7. تمام سیلندرهای این سری با آهنربا متصل می شوند.

ایمیل: manager@cktworld.com
دانلود
قبلی:مینی سیلندر آلیاژ آلومینیوم سری MAL
بعدی:مینی سیلندر از جنس استنلس استیل سری CM2 (تک عمل)
  • قطر داخلی (میلی متر) 16 20 25 32 40 50 63

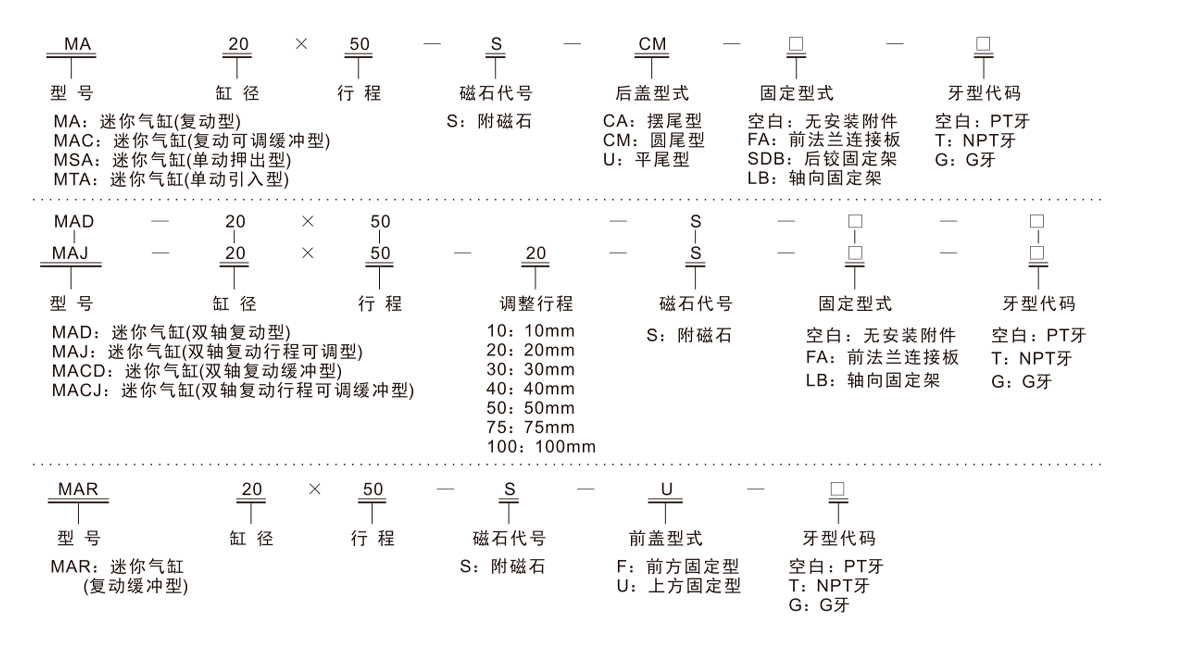

    نوع اقدام MSAI  MTA نوع تک بازیگری -
    MAR - نوع رفت و برگشتی
    MAI  MADI  MAJ نوع رفت و برگشتی -
    MACI  MACDI   MACJ - نوع بالشتک دو کاره
    رسانه کار هوا
    محدوده فشار عملیاتی نوع رفت و برگشتی 0.1~1.0MPa (15~145Psi)
    نوع تک بازیگری 0.2~1.0MPa (28~145Psi)
    مقاومت فشاری تضمین شده 1.5 مگا پاسکال (215Psi)
    محدوده دمای عملیاتی درجه سانتی گراد -20 تا 70
    محدوده سرعت عملیاتی نوع تک بازیگری:50~800mm/s
    نوع تکرارشونده: 30 ~ 800 میلی متر در ثانیه
    محدوده تحمل سفر 0~150*10        >150 14
    نوع بافر سری C-MAC، C-MACD، C-MACJ: بافر قابل تنظیم.
    سری دیگر: پدهای ضد برخورد
    *قطر تسخیر M5×0.8 PT1/8 PT1/4
    *نوع رشته NPT و G برای اتصال در دسترس هستند.

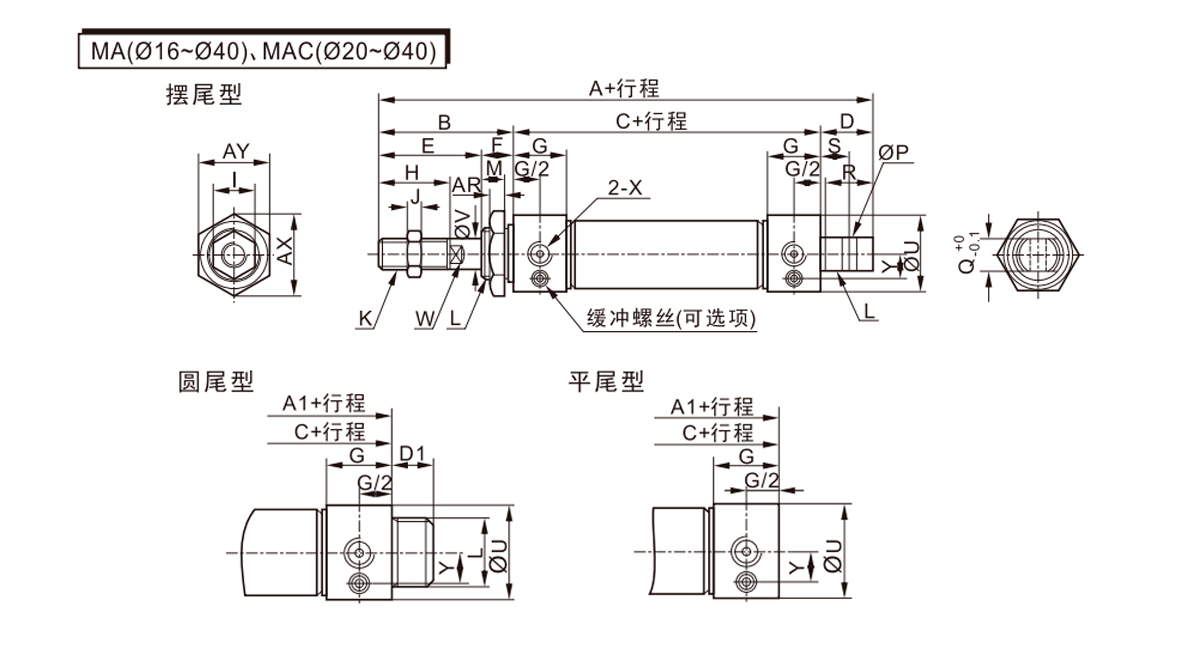

  • قطر داخلی / نماد A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR تبر AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 8 M5×0.8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    قطر سیلندر / نماد U V
    50 53 16
    63 67 16

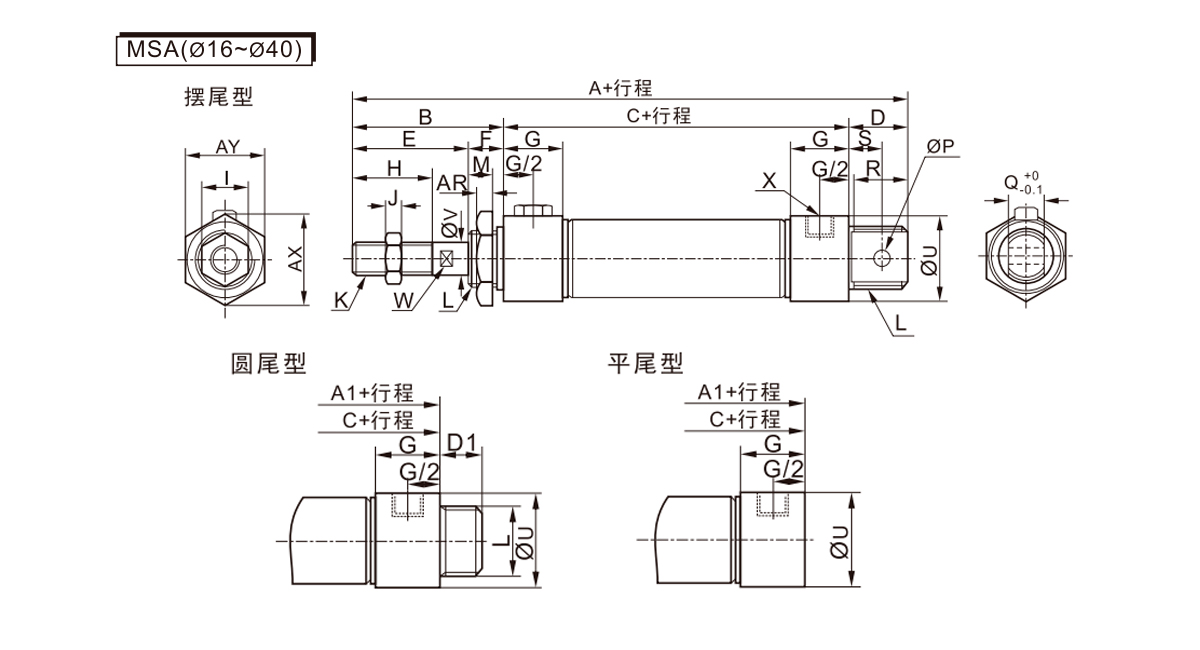

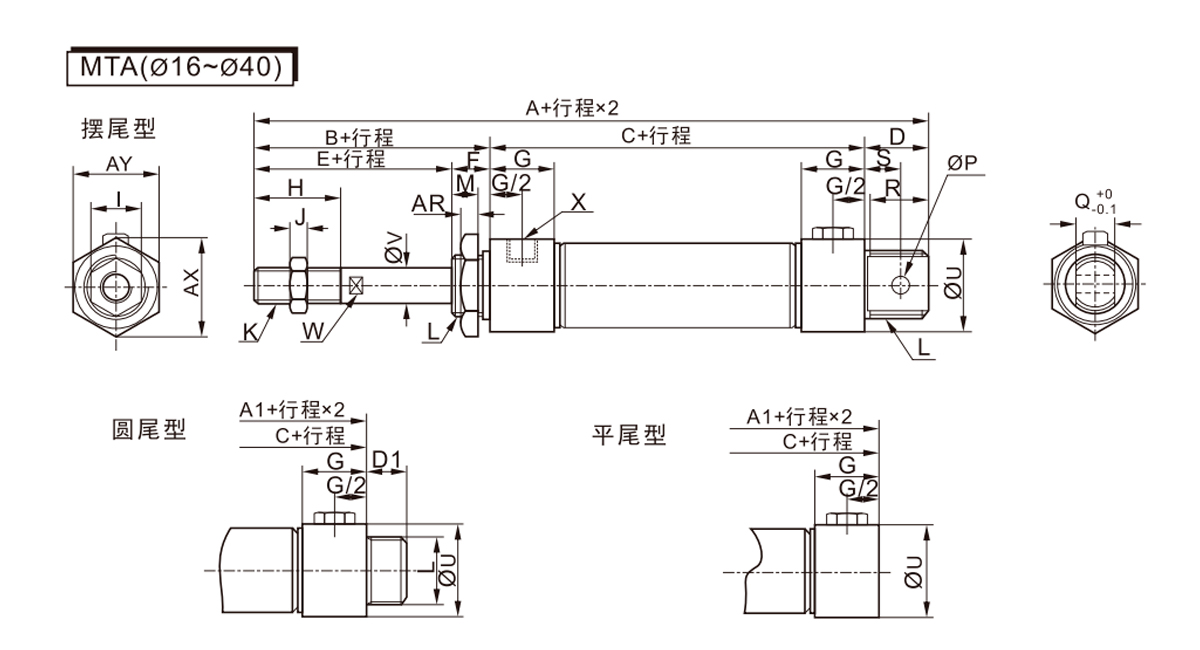

    نماد A A1 B C D D1 E F G H I
    قطر داخلی / ضربه ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    قطر داخلی / نماد J K L M P Q R S U V W X AR تبر AY
    16 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 5 25 22
    20 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    نماد A A1 B C D D1 E F
    قطر داخلی / ضربه ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    قطر داخلی / نماد G H I J K L M P Q R S U V W X AR تبر AY
    16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 6 25 22
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

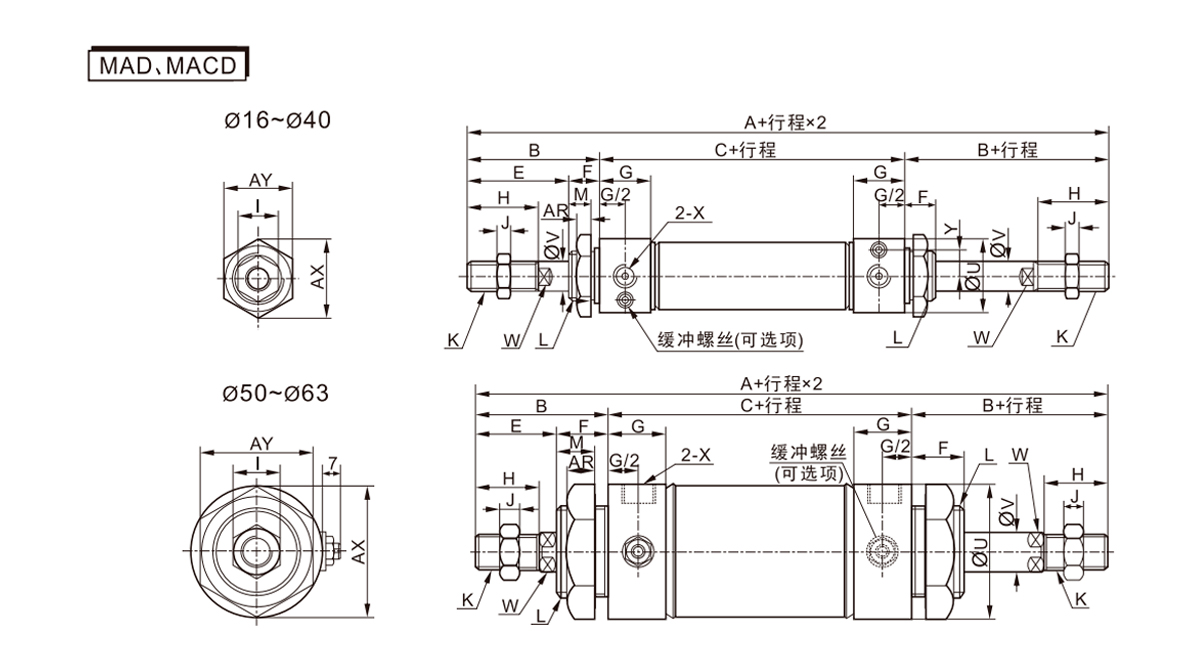

    قطر داخلی / نماد A B C E F G H I J K L M U V W X AR تبر AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

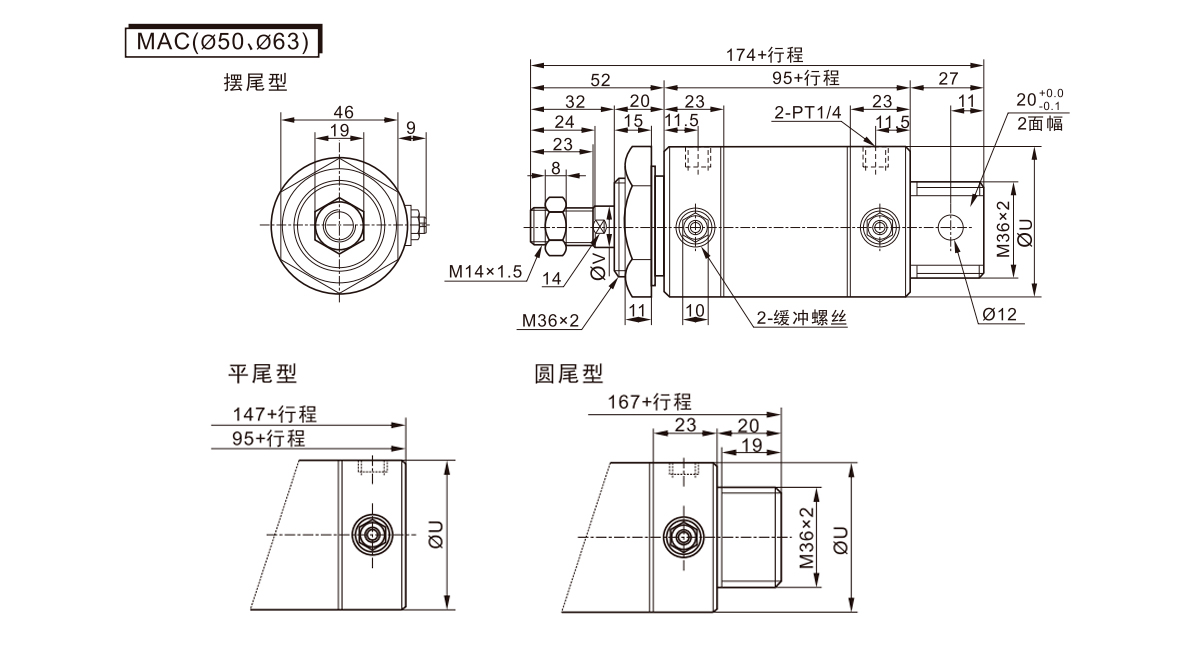

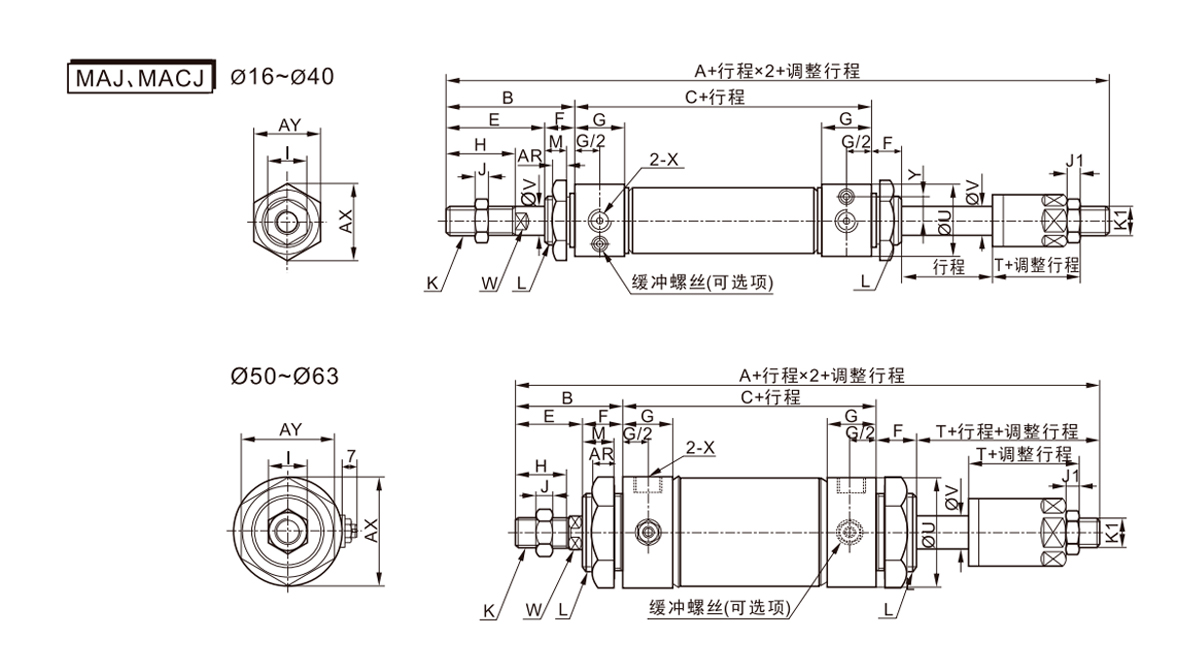

    قطر داخلی / نماد A B C E F G H I J J1 K K1 L M U V W X AR تبر AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1.25 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1.25 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

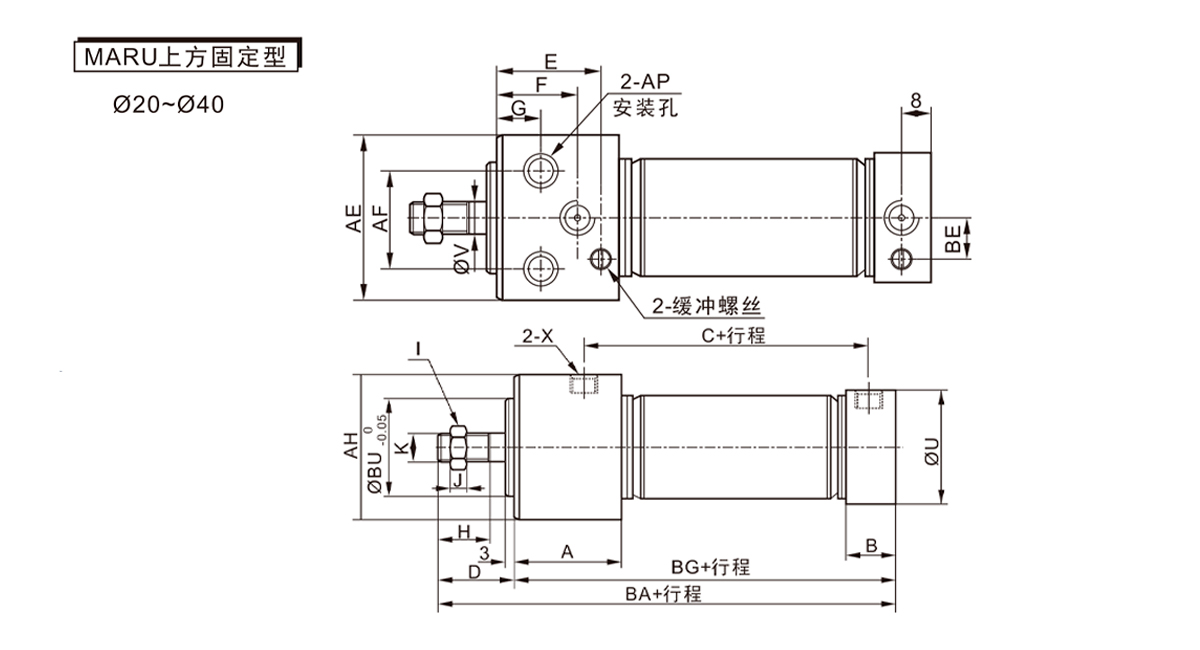

    قطر داخلی / نماد A B C D E F G H I J K U V X AE AF AP ق BA BE BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1.25 27 8 PT1/8 33.5 21 Ø9.5
    عمق 6.5
    از طریق سوراخ: Ø5.5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1.25 30 10 PT1/8 39 25 Ø11.0
    عمق 7.5
    از طریق سوراخ: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1.25 35 12 PT1/8 47 30 Ø14.0
    عمق 10
    از طریق سوراخ: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1.5 41.6 16 PT1/8 58.5 38 Ø17.5
    عمق 12.5
    از طریق سوراخ: Ø11     		52.3 132.6 15 97.6 32

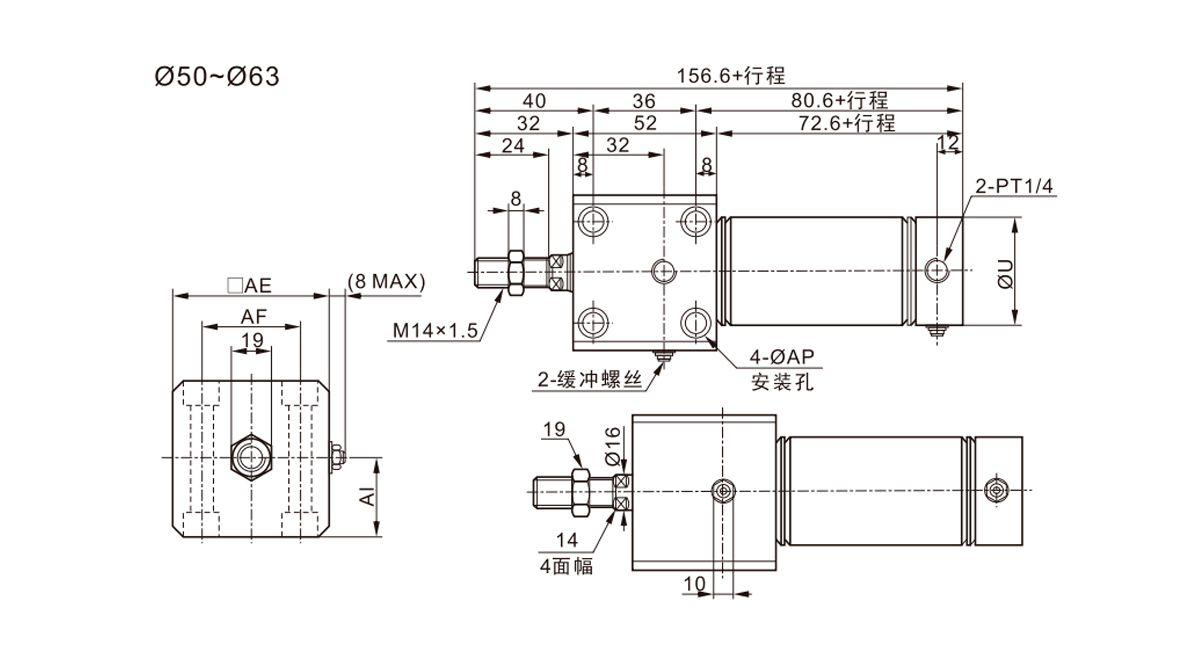

    قطر داخلی / نماد U AE AF ال AP
    50 53 62 44 31 دو طرفه: 011.0 dp 6.5
    از طریق سوراخ: 06.6
    63 67 74 48 37 دو طرفه: Ø14.0 dp 8.5
    سوراخ عبوری: Ø9.0

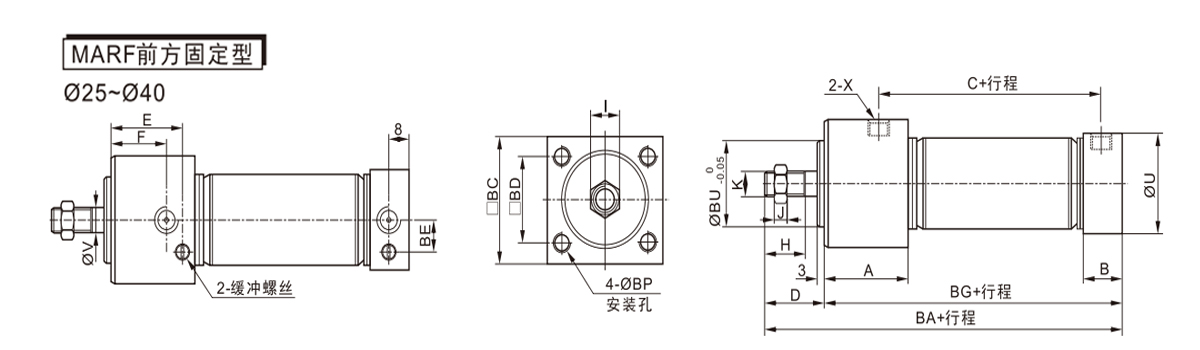

    قطر داخلی / نماد A B C D E F H 1 J K U V X BA قبل از میلاد BD BE BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1.25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0.8 Deep9 20
    25 29 16 59 33 24 22 22 17 9 M10×1.25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 Deep11 26
    32 29 16 59 33 25 22 22 17 6 M10×1.25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 Deep11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1.5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1.25 Deep14 32

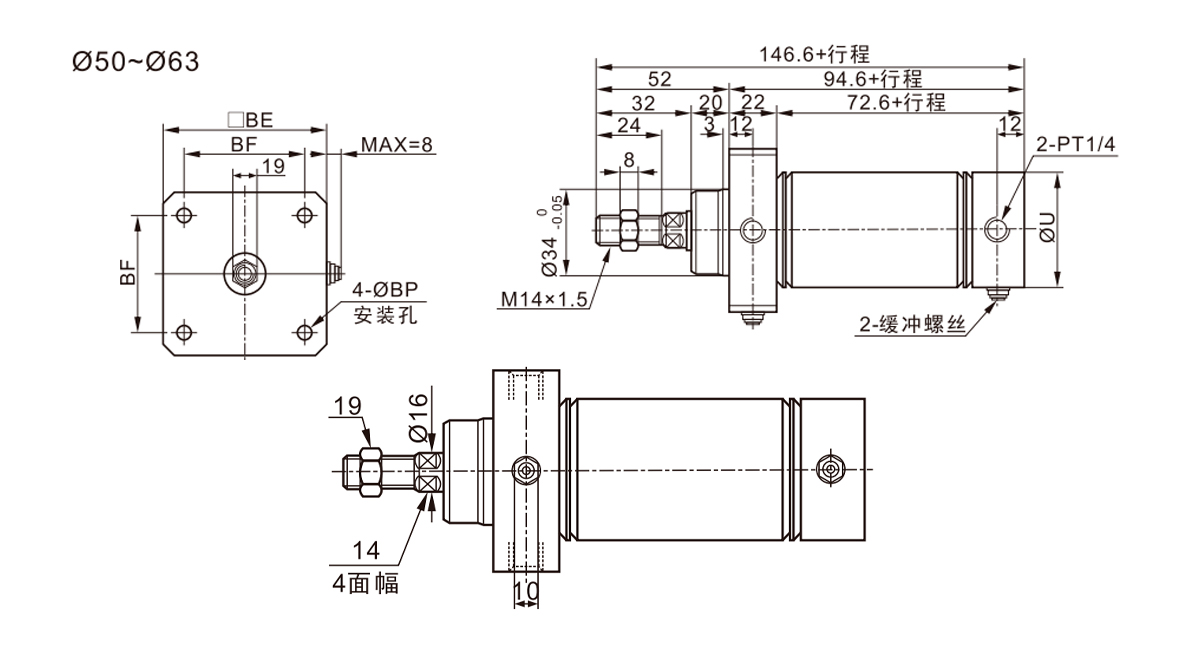

    قطر داخلی / نماد U BE BF BP
    50 53 62 48 6.6
    63 67 74 58 9

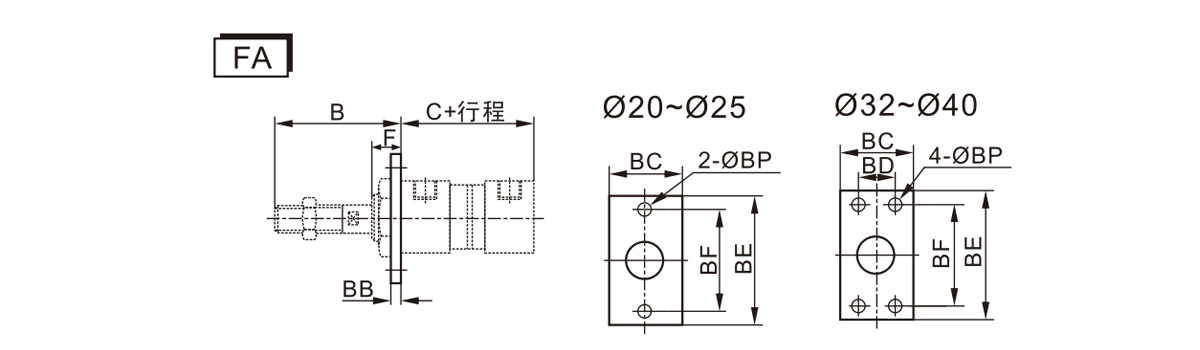

    نماد B C (سری MA) C (سری MSA) BB قبل از میلاد BD BE BF BP F
    سوراخ کردن / سکته مغزی 0 تا 50 51 تا 100 101 تا 150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

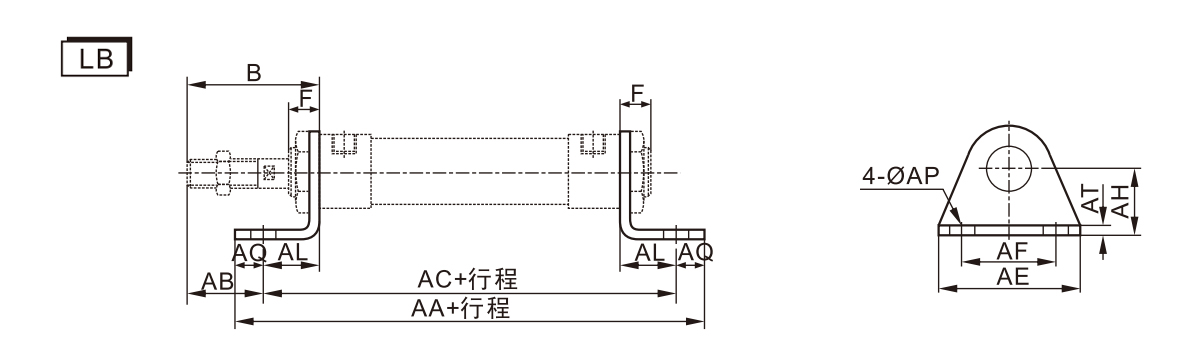

    نماد B F AA (سری MA) AA (سری MSA) AB AC (سری MA) AC (سری MSA) AE AF AL AQ AP AT ق
    سوراخ کردن / سکته مغزی 0 تا 50 51 تا 100 101 تا 150 0 تا 50 51 تا 100 101 تا 150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

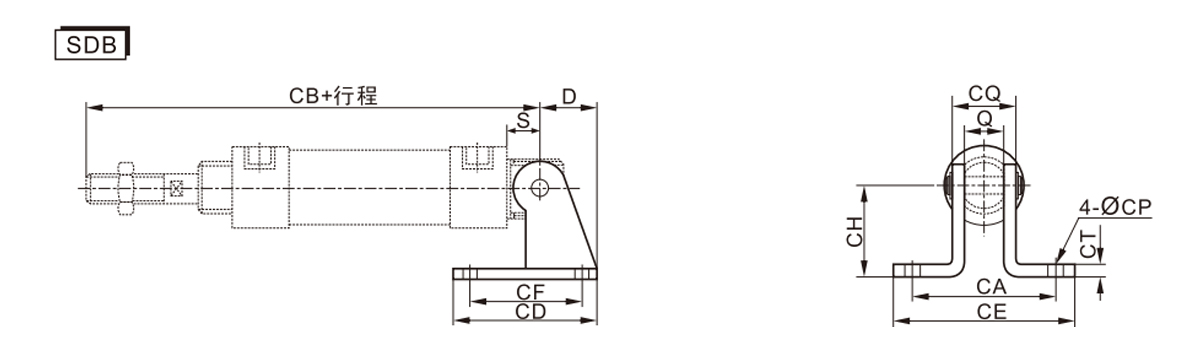

    نماد D S Q CA CB (سری MA) CB (سری MSA) سی دی CE CF CH سی تی CP CQ
    سوراخ کردن / سکته مغزی 0 تا 50 51 تا 100 101 تا 150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
