مینی سیلندر از جنس استنلس استیل سری CM2 (دو کاره) تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / مینی سیلندر / مینی سیلندر از جنس استنلس استیل سری CM2 (دو کاره)

مینی سیلندر از جنس استنلس استیل سری CM2 (دو کاره) مینی سیلندر از جنس استنلس استیل سری CM2 (دو کاره)
  • مینی سیلندر از جنس استنلس استیل سری CM2 (دو کاره)
  • مینی سیلندر از جنس استنلس استیل سری CM2 (دو کاره)
مینی سیلندر

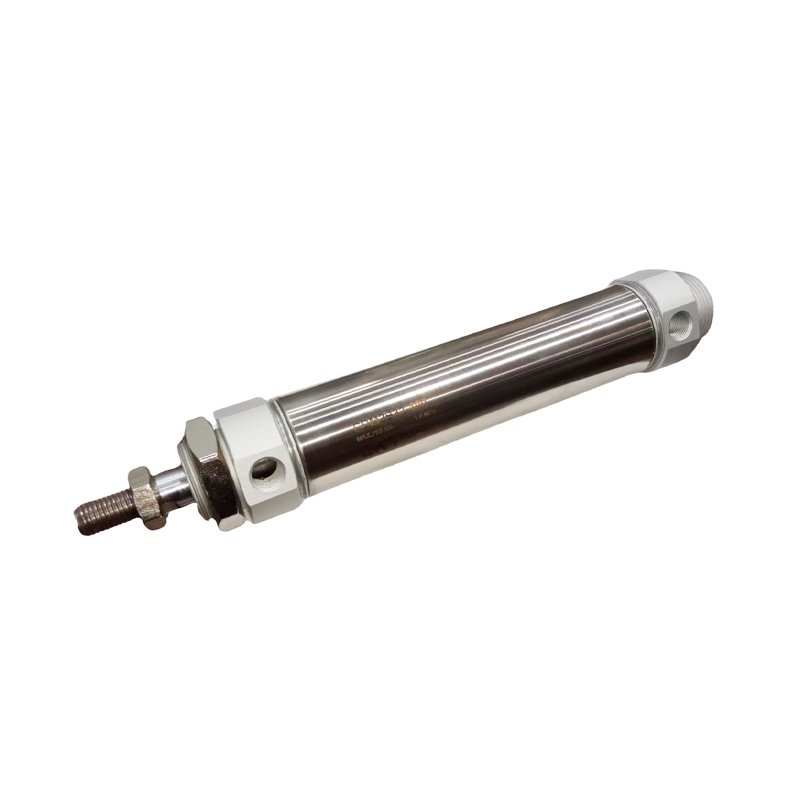

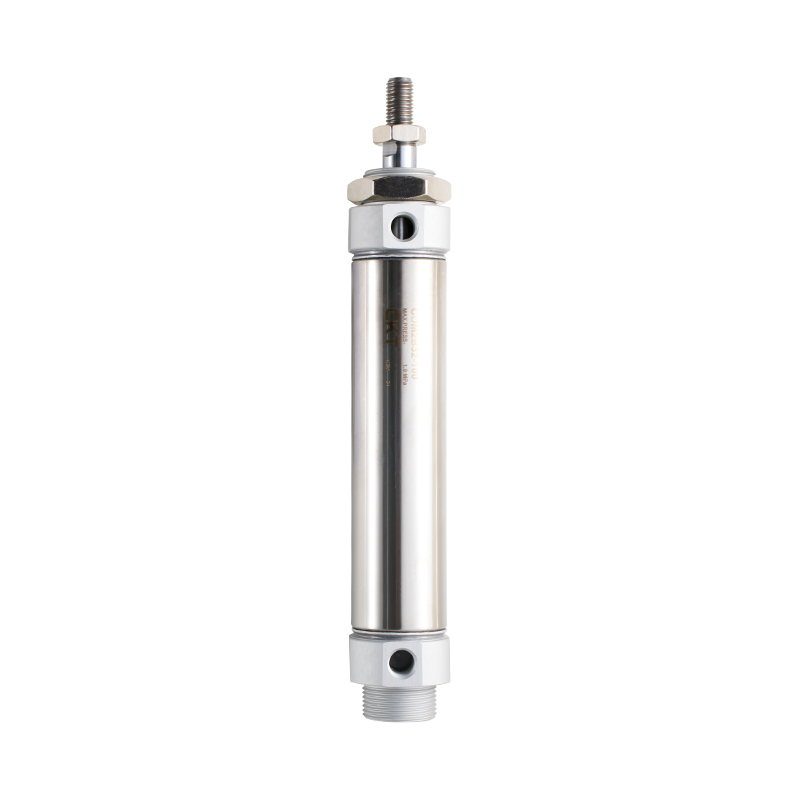

مینی سیلندر از جنس استنلس استیل سری CM2 (دو کاره)

سیلندر کوتاه از جنس استنلس استیل سری CM2 (دو کاره) یک محرک فولادی ضد زنگ فشرده است که برای شرایط کاری با محدودیت فضا طراحی شده است. با در نظر گرفتن مقاومت در برابر خوردگی و استحکام ساختاری، دارای نیروی محرکه دوگانه است و برای سناریوهای اتوماسیون با الزامات بالا برای مقاومت و قابلیت اطمینان محیطی مناسب است.

ویژگی های اصلی:
· سازگاری بافر دوگانه: بافر هوا و بافر لنت لاستیکی در پیکربندی دوگانه برای برآورده کردن نیازهای ترمز انتهایی در شرایط بار مختلف موجود هستند.
·ساختار سبک مقاوم در برابر خوردگی: روکش های آلومینیومی جلو و عقب، وزن کلی را کاهش می دهند و سیلندر فولادی ضد زنگ یک مانع اولیه ضد زنگ و خوردگی را فراهم می کند.
· تحمل محیط خوردگی اساسی: عملکرد پایدار را در محیط‌هایی که حاوی غبار اسیدی/قلیایی ضعیف، رطوبت یا قرار گرفتن در معرض مواد شیمیایی ملایم هستند، حفظ کنید.
·رابط نصب ماژولار: از انواع لوازم جانبی نصب استاندارد (مانند بند، پا، فلنج و غیره) پشتیبانی می کند، که می توانند به طور انعطاف پذیر با توجه به چیدمان فضای تجهیزات ترکیب شوند.

ایمیل: manager@cktworld.com
دانلود
قبلی:مینی سیلندر از جنس استنلس استیل سری CM2 (تک عمل)
بعدی:مینی سیلندر فولادی ضد زنگ سری CJ2 (تک اقدام)
  • قطر سیلندر (میلی متر) 20 25 32 40
    مایع استفاده شده هوا (بدون روغن*)
    حالت عملیاتی دو بازیگر
    حداکثر فشار کاری 1.0 مگا پاسکال
    حداقل فشار کاری 0.05 مگا پاسکال
    دمای محیط و سیال کلید غیر مغناطیسی: -10 درجه سانتیگراد تا 70 درجه سانتیگراد، کلید مغناطیسی: -10 درجه سانتیگراد تا 60 درجه سانتیگراد
    سرعت پیستون 50 ~ 750 میلی متر بر ثانیه
    بافر کردن بالشتک لاستیکی / بالشتک هوا
    تحمل طول ضربه (میلی متر) 1.40
    *روغن کاری لازم نیست
    قطر اتصال (Rc) 1/8 1/8 1/8 1/4
    *در صورت نیاز به روغن کاری، از روغن توربین شماره 1 ISOVG32. استفاده کنید

  • جدول مدل سفر/سوئیچ مغناطیسی
    قطر سیلندر
    (میلی متر)     		سکته مغزی استاندارد
    (میلی متر) Note 1     		سوئیچ مغناطیسی مدل یادداشت 2) مدل قطعه نصب  نکته 3 مدل کمربند حلقه
    20 25,50,75,100,
    125,150,200
    250300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    توجه 1) گزینه های سفر غیر استاندارد موجود است.
    نکته 2) برای مشخصات و مشخصات کلیدهای مغناطیسی به سری کلیدهای مغناطیسی مراجعه کنید.
    علائم طول سیم: بدون علامت - 0.5 متر، L - 3 متر، Z - 5 متر. مثال: M9N، M9NL.
    توجه 3) قطعات نصب و تسمه حلقه مدل ها برای استفاده باید با هم سفارش داده شوند.

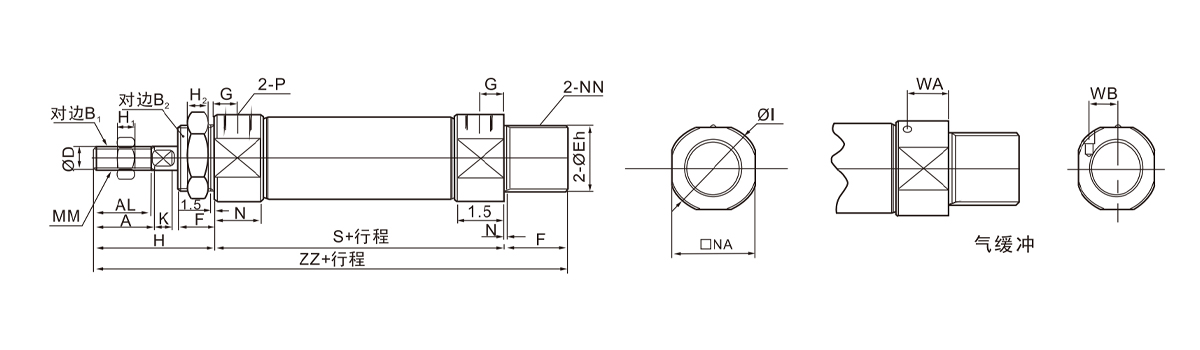

  • قطر سیلندر برنامه سفر A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~ 300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8 62 116 13 8.5
    -0.033
    25 ~ 300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8 62 120 13 10.5
    0
    32 ~ 300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8 64 122 13 11.5
    -0.033
    40 ~ 300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0.039

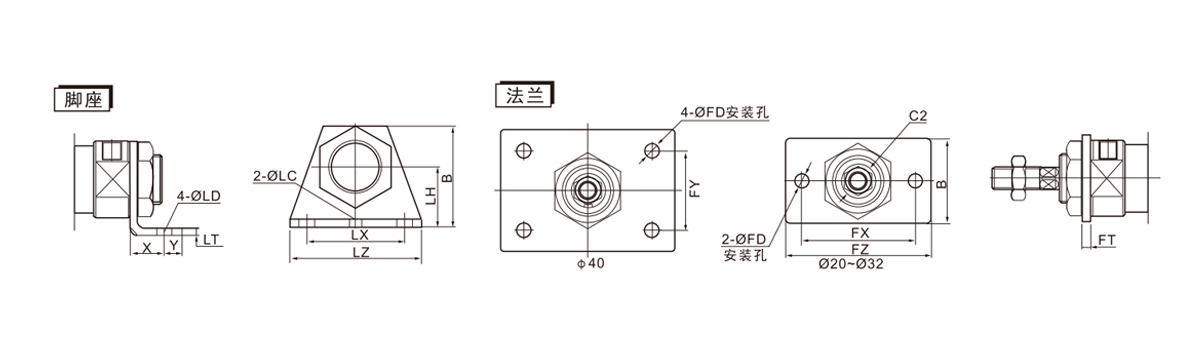

    قطر سیلندر قابل استفاده
    (میلی متر)     		زیرپایی فلنج
    شماره قطعه X Y ØLD ØLC LX LZ LH LT B شماره قطعه FD مالی FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

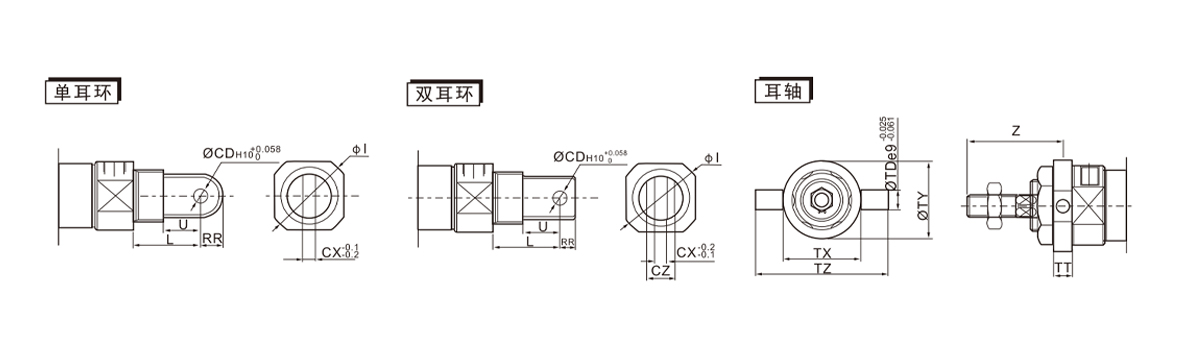

    قطر سیلندر قابل استفاده
    (میلی متر)     		گوشواره تکی گوشواره دو نفره نوع گوش محوری
    شماره قطعه L U RR Øl Øسی دی CX شماره قطعه L U RR Øسی دی CX CZ Øl شماره قطعه TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

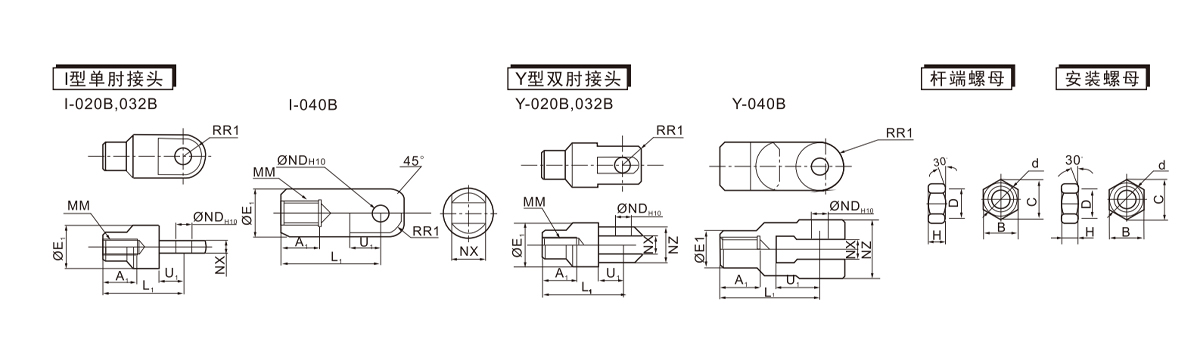

    قطر سیلندر قابل استفاده
    (میلی متر)     		نوع I تک مفصل آرنج مفصل آرنج دوتایی نوع Y مهره انتهای میله مهره را نصب کنید.
    شماره قطعه A1 E1 L1 MM ØND H10 NX R1 U شماره قطعه A1 E1 L1 MM ØND NX NZ R1 U1 شماره قطعه B C d H شماره قطعه B C d H D
    20 1-020B 16 20 36 M8×1.25 9 0.058 9 -0.1 10 14 Y-020B 16 20 36 M8×1.25 9 9 -0.1 18 5 14 NT-02 13 15 M8×1.25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0.2 -0.2
    25·30 I-032B 18 20 38 M10×1.25 9 0.058 9 -0.1 10 14 Y-032B 18 20 38 M10×1.25 9 0:0:0 -0.1 18 5 14 NT-03 17 19.6 M10×1.25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0.2 -0.2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0.1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1.5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0.3 0.1

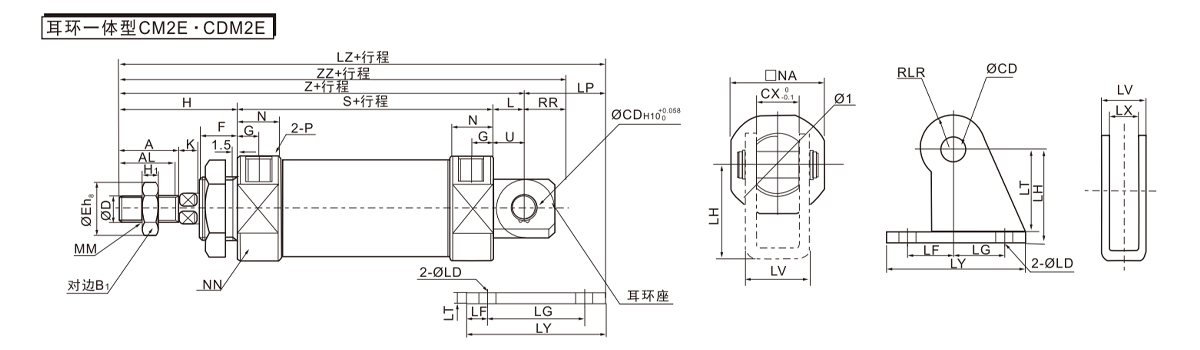

    قطر سیلندر قابل استفاده
    (میلی متر)     		برنامه سفر A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~ 300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 62 11.5 115 124
    -0.033
    25 ~ 300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 62 11.5 119 128
    -0.033
    32 ~ 300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 64 14.5 124 136
    -0.033
    40 ~ 300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0.039

    جای گوشواره
    قطر سیلندر قابل استفاده
    (میلی متر)     		شماره قطعه LD LF ال جی LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
