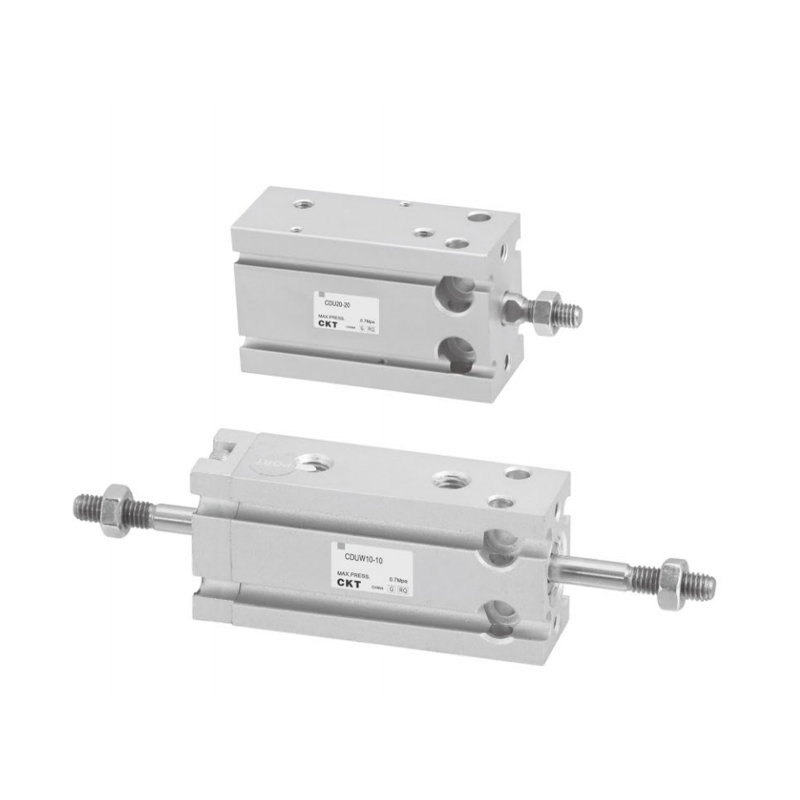

سیلندر نصب رایگان سری CU/CUK
  • سیلندر نصب رایگان سری CU/CUK
سیلندر کوه آزاد

سیلندر نصب رایگان سری CU/CUK

سیلندر نصب آزاد سری CU/CUK یک سیلندر ماژولار با نصب آزاد است که از طریق بهینه سازی ساختاری به یکپارچگی مکانیکی بسیار انعطاف پذیر دست می یابد. طراحی آن بر ساده سازی فرآیند نصب و انطباق با شرایط کاری متعدد تمرکز دارد و برای الزامات کنترل حرکت دقیق تحت سناریوهای بار دینامیکی مناسب است.

ویژگی های اصلی
▸ آزادی ساختاری: بدنه رابط های ثابت چند محوری را فراهم می کند، از وضعیت های نصب غیر استاندارد پشتیبانی می کند و اجزای آداپتور را حذف می کند.

▸ ساختار سبک و فشرده: طراحی بدنه با اینرسی کم به طور قابل توجهی بار سیستم را کاهش می دهد و استفاده از فضا را بهینه می کند.

▸ گزینه های مشخصات متعدد: طیف وسیعی از قطر سیلندر و ترکیبات سکته مغزی را پوشش می‌دهد و با سناریوهای بار و جابجایی متفاوت سازگار می‌شود.

▸ راهنمای پایداری بالا: ساختار راهنمای میله پیستون زمین دقیق یک تکه برای دستیابی به عملکرد طولانی مدت و پایدار بدون روغن.

▸ سیستم حسگر داخلی: طراحی بسته بندی تعبیه شده سوئیچ کوپلینگ مغناطیسی خطر تداخل خارجی را از بین می برد و بازخورد موقعیت یابی را یکپارچه می کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر نصب رایگان کوچک سری CUJB
بعدی:مقاله بعدی وجود ندارد
  • اندازه حفره (میلی متر) 6 10 16 20 25 32
    مایع هوا
    اقدام دوبازیگری
    تک بازیگری: بازگشت بهار / تمدید
    حداکثر فشار عملیاتی 0.7 مگا پاسکال
    حداقل
    عملیاتی
    فشار
    (MPa)     		دوبل
    بازیگری     		تک قطبی 0.12 0.06 0.05
    دوبل rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    نوع میله دوتایی غیر چرخشی 0.18 0.13 0.11
    مجرد
    بازیگری     		استاندارد 0.2 0.15 0.13
    میله غیر چرخشی 0.23 0.18 0.16
    دمای محیط و سیال با سوئیچ خودکار: -10~60℃، بدون سوئیچ خودکار:-10~70℃
    کوسن هر دو انتهای سپر لاستیکی
    سرعت پیستون 50 ~ 500 میلی متر در ثانیه
    تحمل طول ضربه (میلی متر) 1
    روغن کاری لازم نیست
    نصب نصب رایگان (چند شیار نصب)
    دقت غیر چرخشی میله ± 0.8 درجه ± 0.5 درجه
    اندازه پورت M5×0.8 45665
    *در صورت نیاز به روغن کاری، لطفاً از روغن توربین شماره 1 ISOVG32 استفاده کنید.

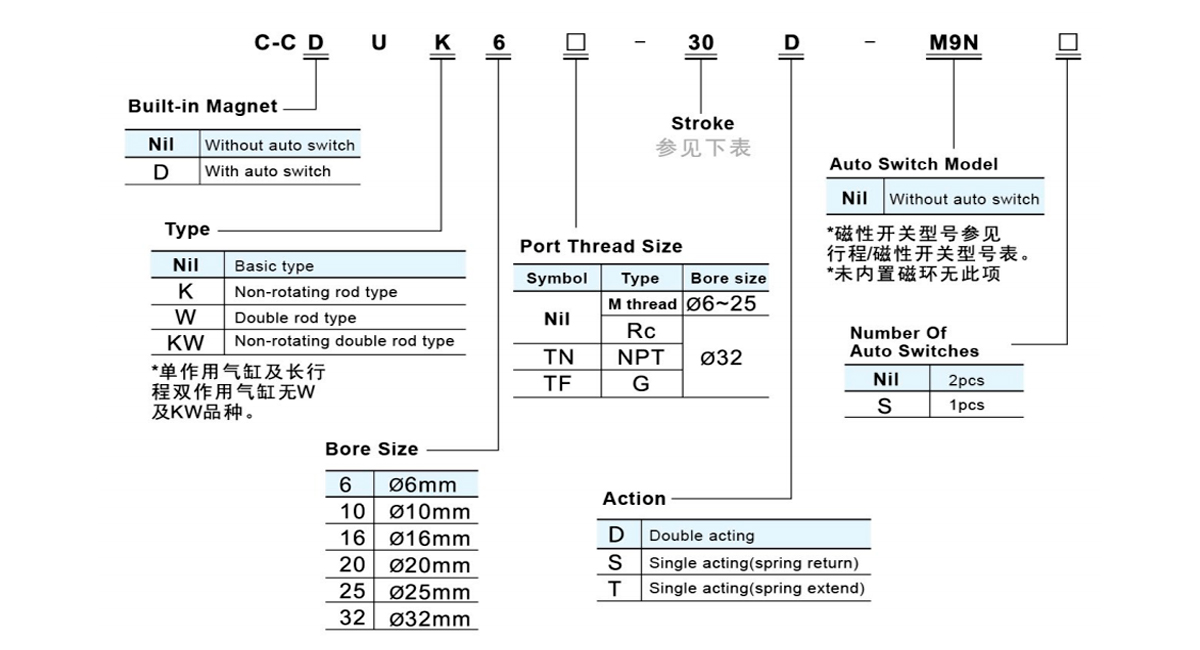

  • مدل StrokelAuto Switch
    مته
    اندازه
    (میلی متر)     		سکته مغزی استاندارد (میلی متر) سکته مغزی طولانی
    (دوبازیگری)
    *مدل سوئیچ خودکار
    (نصب مستقیم)
    بازی دوگانه تک بازیگری
    6 5،10،15،
    20,25,30     		5،10،15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5،10،15،20,
    25,30,40,50     		60،70
    80,90
    100
    25
    32
    علامت گذاری طول سیم: بدون علامت - 0.5 متر، L - 3 متر، Z - 5 متر مثال: M9N، M9NL

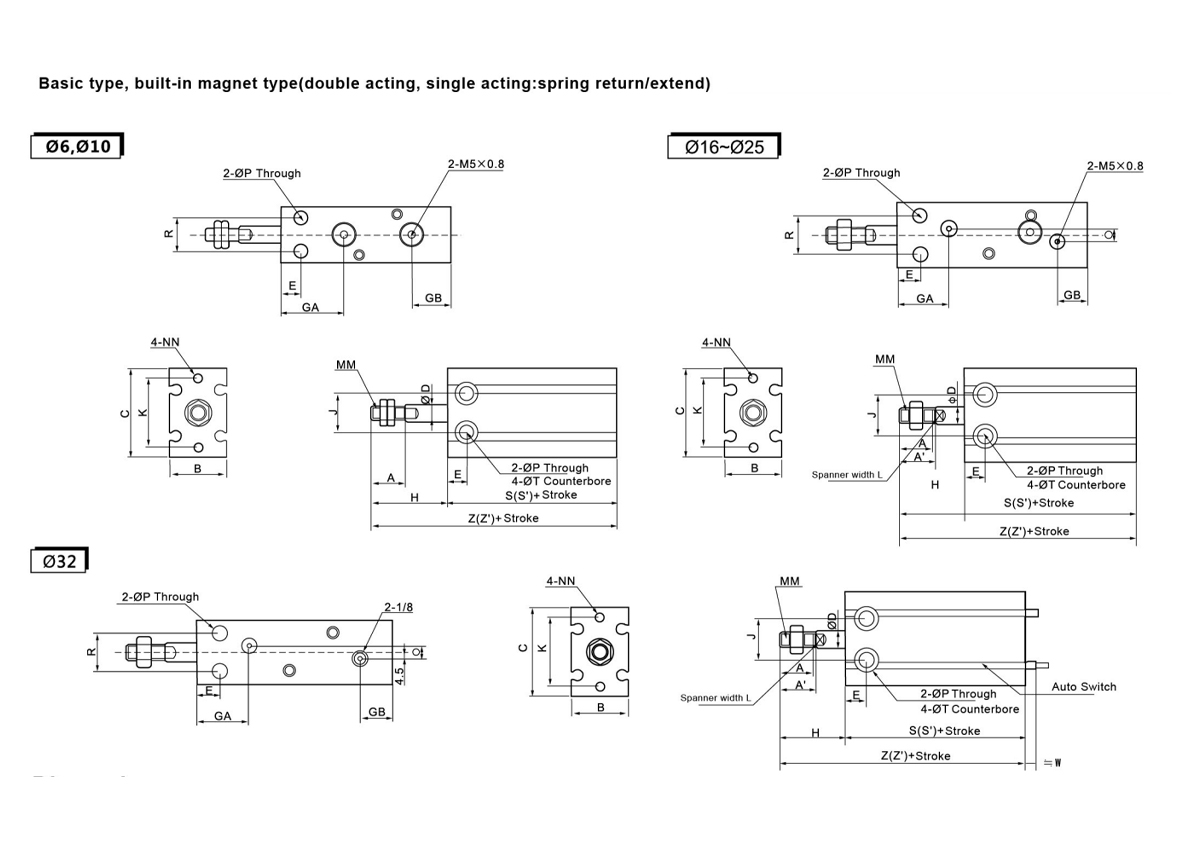

  • بعد
    مدل A الف B C ØD E GA گیگابایت J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0.5 M3×0.5
    Deep5     		3.2 - 7 6deep4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0.7 M3×0.5 Deep5 3.2 - 9 6 عمیق 5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0.8 M4×0.7 Deep6 4.5 4 12 7.6 عمیق 6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0.8 Deep8 5.5 9 16 9.3 عمق 8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 M5×0.8 Deep8 5.5 9 20 9.3 عمق 9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0Deep9 6.6 13.5 24 11 عمیق 11.5
    ابعاد دو بازیگر
    مدل H نوع پایه آهنربای داخلی
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    ابعاد تک بازیگری (بازگشت بهار).
    مدل H نوع پایه آهنربای داخلی
    S Z W S' Z'
    پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    تک بازیگری (بهار گسترش) ابعاد
    مدل H نوع پایه آهنربای داخلی
    S Z W S' Z'
    پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

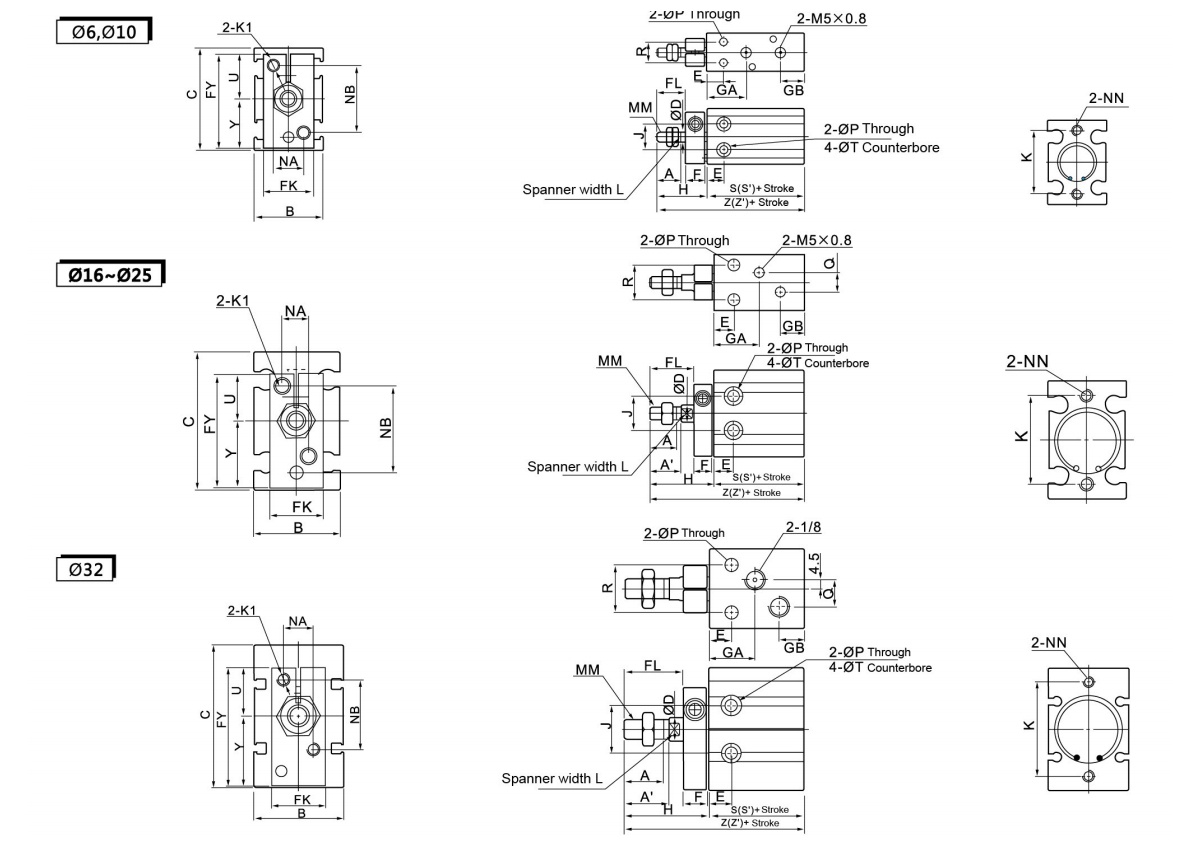

    بعد
    مدل A الف B C ØD E F FL FK مالی GA گیگابایت H J K L MM NA NB NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0.5 6 14 M3×0.5 عمق5 3.4 - 7 6deep4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0.7 7 15 M3×0.5 عمق5 3.4 - 9 6 عمیق 5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0.8 6 18 M4×0.7 عمق6 4.5 4 12 7.6 عمیق 6.5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0.8deep8 5.5 9 16 9.3 عمق 8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 M5×0.8deep8 5.5 9 20 9.3 عمق 9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0deep9 6.6 13.5 24 11 عمیق 11.5 21 30.5 M5
    ابعاد دو بازیگر
    مدل H بدون خودکار
    سوئیچ     		ساخته شده است
    سوئیچ مگنت
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    ابعاد تک بازیگری (بازگشت بهار).
    مدل H بدون سوئیچ خودکار آهنربای داخلی Switch
    S Z W S Z'
    پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    تک بازیگری (بهار گسترش) ابعاد
    مدل H ØT U Y بدون خودکار Switch آهنربای داخلی Switch
    S Z W S' Z'
    پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام پنجم دهم 15 ام
    C-C□ UK6-□T 23 28 33 6Deep4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6 عمیق 5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6 Deep6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5 Deep8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5 Deep9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Deep11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
