ژنراتور خلاء یکپارچه سری CTM/CTX I

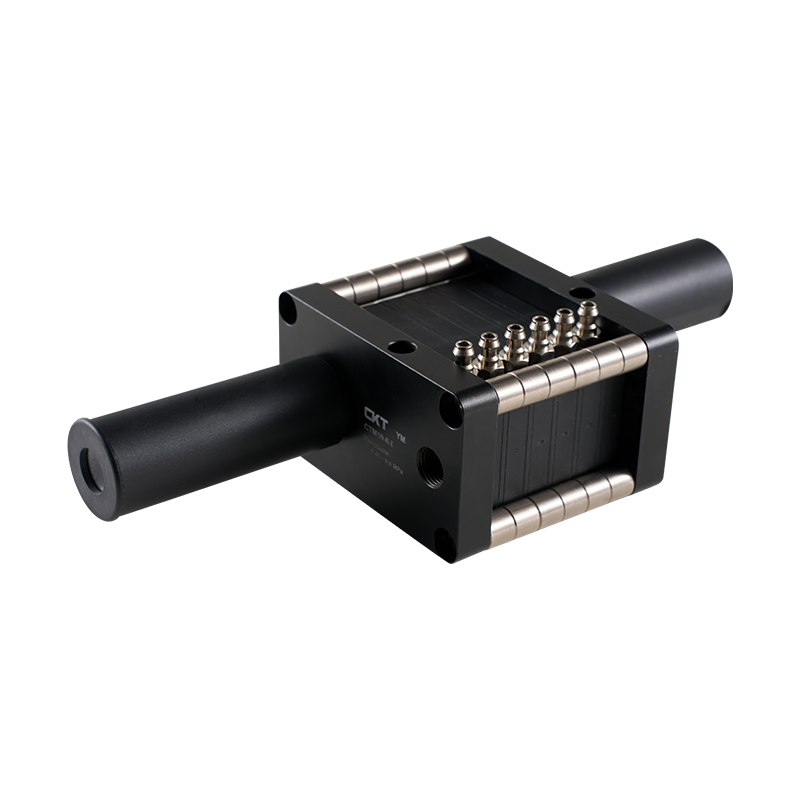

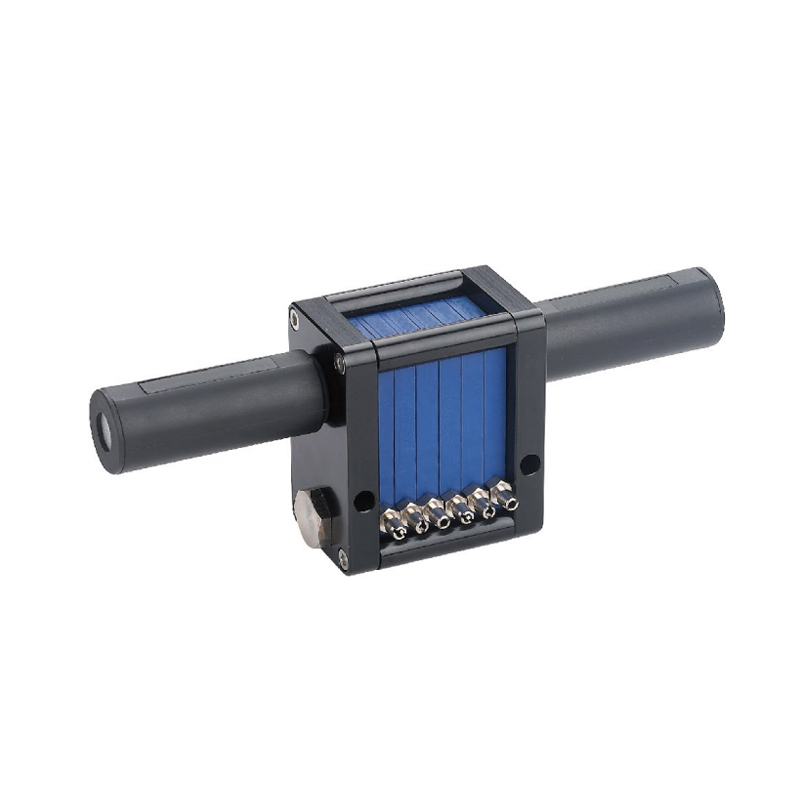

ژنراتور خلاء مجتمع CTM/CTX I یک ماژول مولد خلاء فشرده و کارآمد است که برای جابجایی خودکار طراحی شده است. این فشار منفی آنی را از طریق جت های هوای فشرده ایجاد می کند و جایگزین پمپ های خلاء سنتی می شود و برای سناریوهای با محدودیت فضا و ضربان بالا مناسب است.

ویژگی های کلیدی

1. فن آوری حباب جت

بدون قطعات متحرک مکانیکی، تولید خلاء پنوماتیک خالص (مقدار معمولی -85 کیلو پاسکال)، عمر طولانی و بدون نیاز به تعمیر و نگهداری.

کانال انبساط چند مرحله ای مصرف گاز را تا بیش از 40 درصد کاهش می دهد، مناسب برای منبع گاز 0.1-1.5MPa.

2. قابلیت واکنش بسیار سریع

خلاء را در میلی ثانیه ایجاد کنید/ آزاد کنید، از عملکرد فرکانس بالا 300 بار در دقیقه پشتیبانی کنید.

عملکرد محدوده دمایی گسترده (-20℃~80℃)، مقاوم در برابر گرد و غبار و محیط غبار روغن.

3. معماری آماده برای استفاده

بدنه اصلی دارای واحدهای فیلتر و صداگیر است که می توانند مستقیماً به مکنده یا انتهای بازوی ربات متصل شوند.

طراحی مدولار از تنظیم جریان فرکانس متغیر پشتیبانی می کند و با کنترل PLC/IIoT سازگار است.
4. سازگاری با سناریو

محدودیت فضای مچ دست ربات را حل کنید و درک خلاء تعبیه شده را درک کنید.
طراحی بدون روغن الزامات پاکیزه مواد غذایی/دارویی را برآورده می کند و می تواند قطعات الکترونیکی در سطح میلی متری را مدیریت کند.

ایمیل: manager@cktworld.com
دانلود
قبلی:واحد خلاء سری ZK2 / ژنراتور خلاء
بعدی:مقاله بعدی وجود ندارد
  • جریان خلاء (L/min) سطوح مختلف خلاء (-kPa)
    مدل مشخص
    -کاتیون     		عرضه کنید
    فشار
    (نوار)     		هوا
    مصرف
    (L/min)     		0 10 20 30 40 50 60 70 80 90 حداکثر
    سطح خلاء
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    زمان(ها/لیتر) تخلیه برای رسیدن به سطوح مختلف (-kPa)
    مدل مشخص
    -کاتیون     		عرضه کنید
    فشار
    (نوار)     		هوا
    مصرف
    (L/min)     		10 20 30 40 50 60 70 80 90 حداکثر
    سطح خلاء
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    پارامتر عملکرد
    مدل مشخصcation عرضه کنید pressure
    (MPa)     		حداکثرVacuum Level
    (-kPa)     		حداکثرvacuum flow
    (L/min)     		هوا consumption
    (L/min)     		سطح سر و صدا
    (dB(A))     		وزن
    (g)     		قطر شلنگ توصیه شده
    (میلی متر)
    هوا supply
    (P)     		وکیوم
    (V)     		درگاه اگزوز
    (E)
    CTM 05×2 0.45-0.6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0.45-0.6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10*5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0.45-0.6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0.45-0.6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10*5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    * علامت گذاری: این سری محصولات دمای کار -20 درجه تا 80 درجه، حداکثر فشار عرضه 7bar.

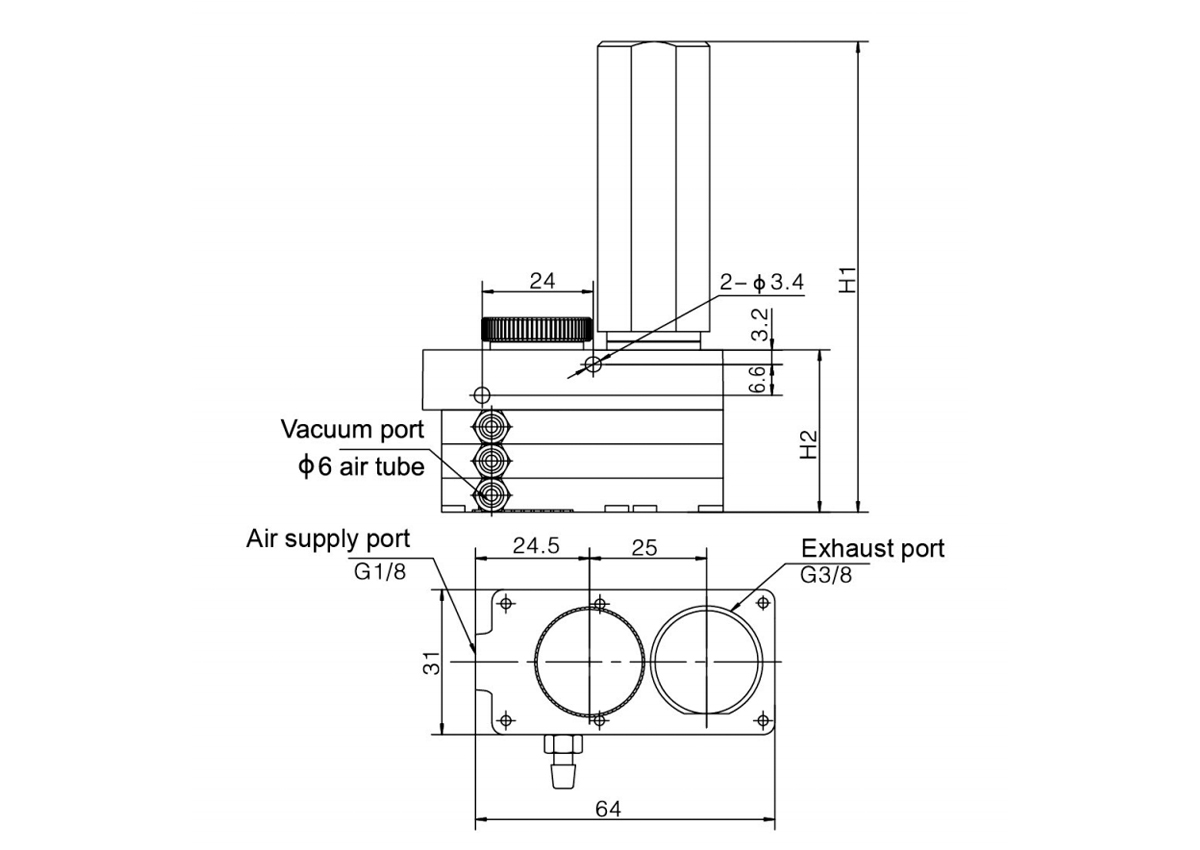

  • مدل مشخصات H1 H2 درگاه تأمین هوا
    مشخصات     		درگاه خلاء
    مشخصات     		درگاه اگزوز
    مشخصات
    سی تی ام
    سی تی ایکس     		5(10)×2 91.5 27.5 G1/8F M5 φ6 صدا خفه کن خارجی
    5(10)×3 99 35 G1/8F M5 φ6 صدا خفه کن خارجی

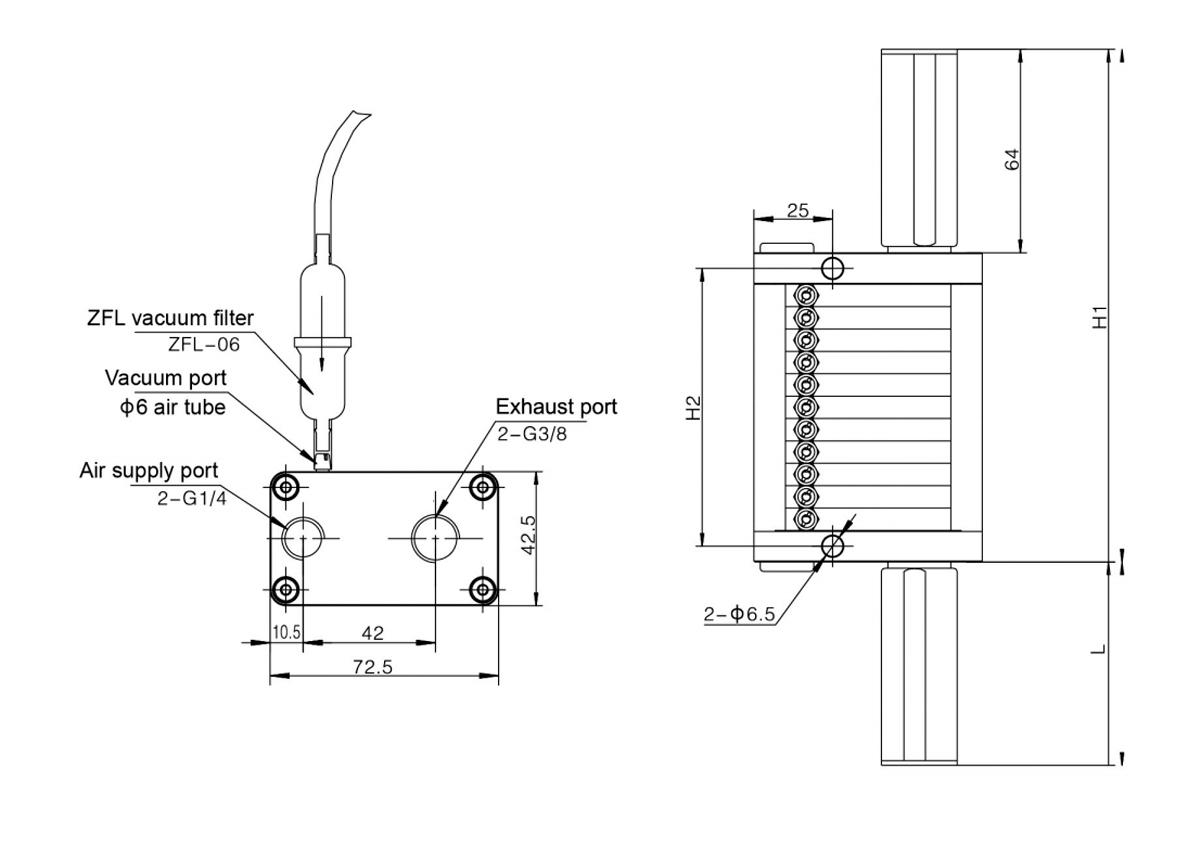

    مدل دال مرکب 5 10 درگاه تأمین هوا specification درگاه خلاء specification درگاه اگزوز specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    لوله هوا     		صداگیر خارجی
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
