سیلندر استاندارد سری SC (نوع تای میله). تامینکنندگان

صفحه اصلی / محصولات / سیلندر هوا / سیلندر استاندارد / سیلندر استاندارد سری SC (نوع تای میله).

سیلندر استاندارد سری SC (نوع تای میله). سیلندر استاندارد سری SC (نوع تای میله).
  • سیلندر استاندارد سری SC (نوع تای میله).
  • سیلندر استاندارد سری SC (نوع تای میله).
سیلندر استاندارد

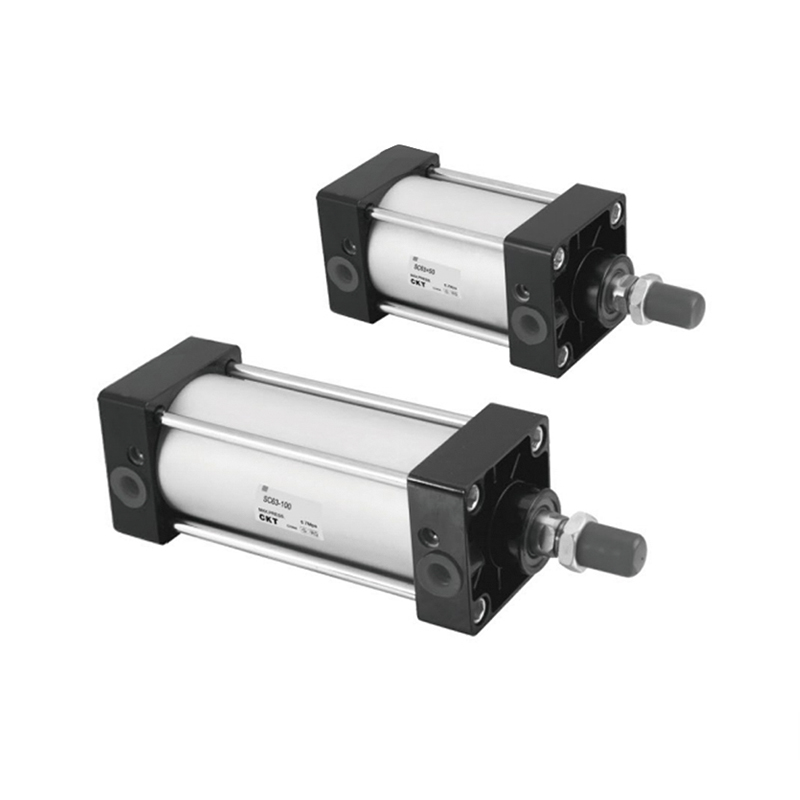

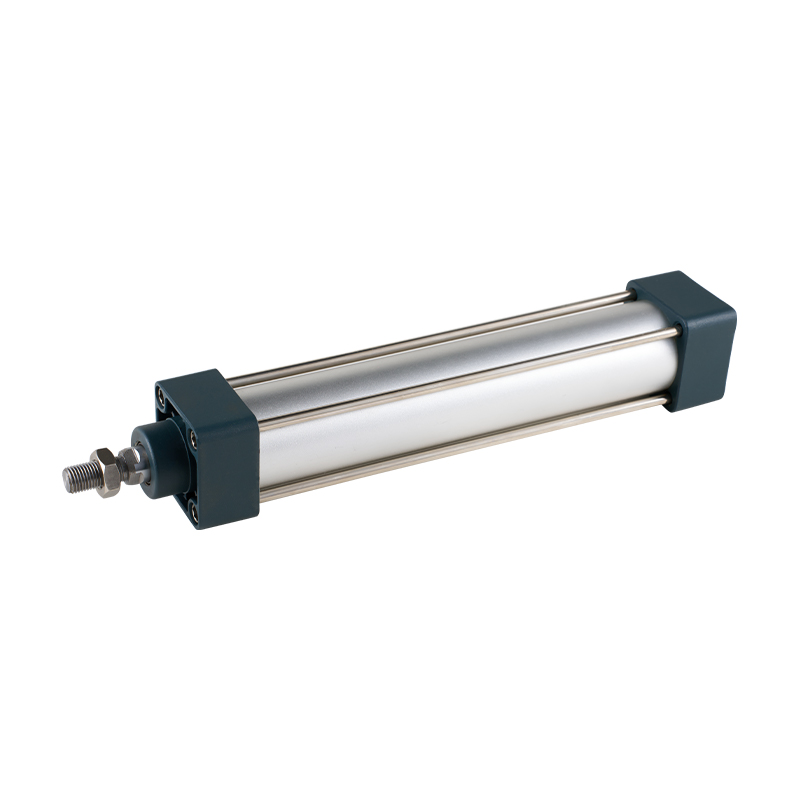

سیلندر استاندارد سری SC (نوع تای میله).

1. مهر و موم پیستون یک ساختار آب بندی دو طرفه خاص با اندازه فشرده و عملکرد ذخیره روغن را اتخاذ می کند.
2. این یک سیلندر میله ای است و روکش های جلو و عقب با ستون ها به بدنه سیلندر لوله آلومینیومی متصل می شوند که قابلیت اطمینان خوبی دارد.
3. در مقایسه با سیلندرهای استاندارد ISO15552، طول سیلندرهای سری SC با قطر سیلندر یکسان کوچکتر است.
4. تنظیم بافر سیلندر پایدار است.
5. سیلندرها و لوازم جانبی نصب سیلندر با مشخصات مختلف برای انتخاب مشتریان در دسترس است.
6. انتخاب مواد آب بندی مقاوم در برابر درجه حرارت بالا برای اطمینان از عملکرد طبیعی سیلندر در شرایط 150 درجه سانتیگراد.

ایمیل: manager@cktworld.com
دانلود
قبلی:سیلندر استاندارد سری MBB
بعدی:مقاله بعدی وجود ندارد
  • اندازه سوراخ (میلی متر) 32 40 50 63 80 100
    اقدام دوبازیگری
    مایع هوا (با عنصر فیلتر 40 میکرومتری فیلتر شود)

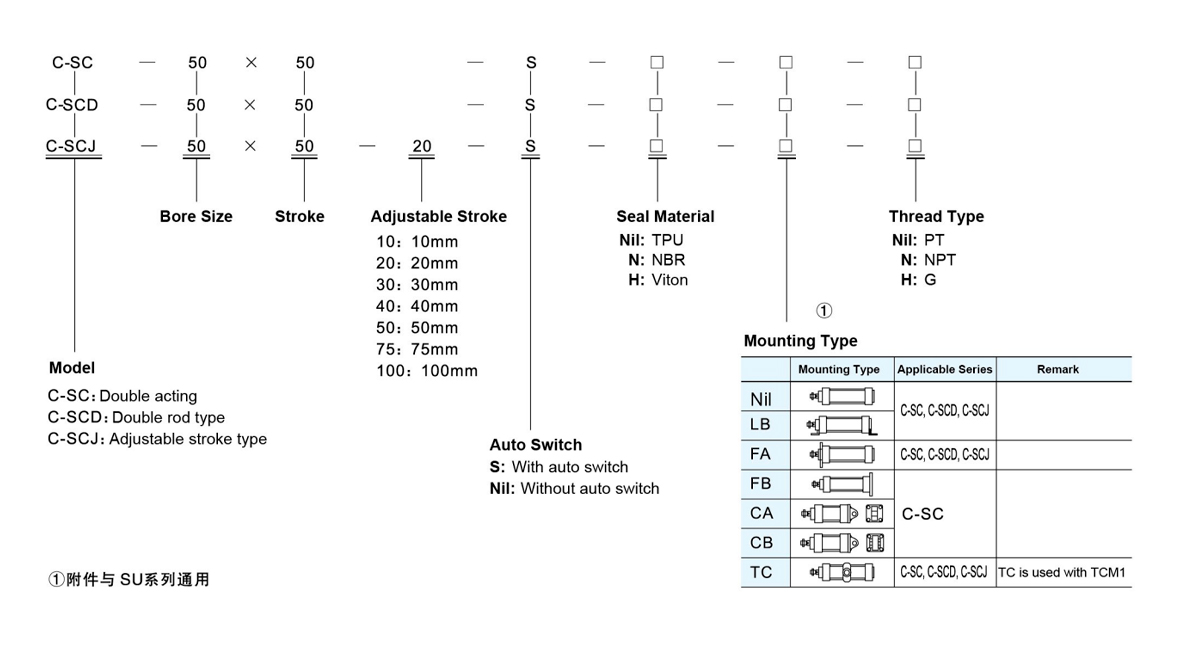

    نصب
    تایپ کنید     		سری C-SC Bacis FA FB CA CB LB TC TCM1
    سری C-SCD، C-SCJ Bacis FA LB TC TCM1
    محدوده فشار عملیاتی 0.1~1.0MPa (14~145Psi)
    فشار اثبات 1.5 مگا پاسکال (215Psi)
    دمای عملیاتی (℃) -20 تا 80
    محدوده سرعت عملیاتی (mm/s) 30 تا 800
    تحمل طول سکته مغزی 0~250 1 251~1000 1.4 1001~1500 1.8
    کوسن کوسن قابل تنظیم
    کوسن Stroke(mm) 21 28 29
    * اندازه پورت PT1/8 PT1/4 PT3/8 PT1/2
    *نوع رشته NPT و G برای اتصال در دسترس هستند.

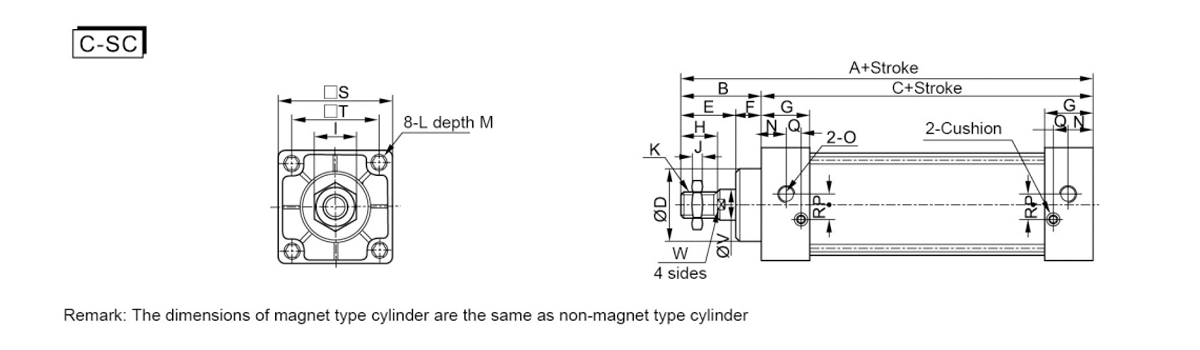

  • سوراخ سایزل
    نماد     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 13.7 G1/8” 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 13.5 G1/4” 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 13.5 G1/4” 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 13.5 G3/8” 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 G3/8” 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 G1/2” 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27×2 M12×1.75 15 20 G1/2” - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36×2 M16×2 15 25 G3/4” - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36×2 M16×2 30 25 G3/4” - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20×2.5 30 25 G3/4” - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1” - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56×4 M30×3.5 40 30 G1” - - - 430 350 80 76

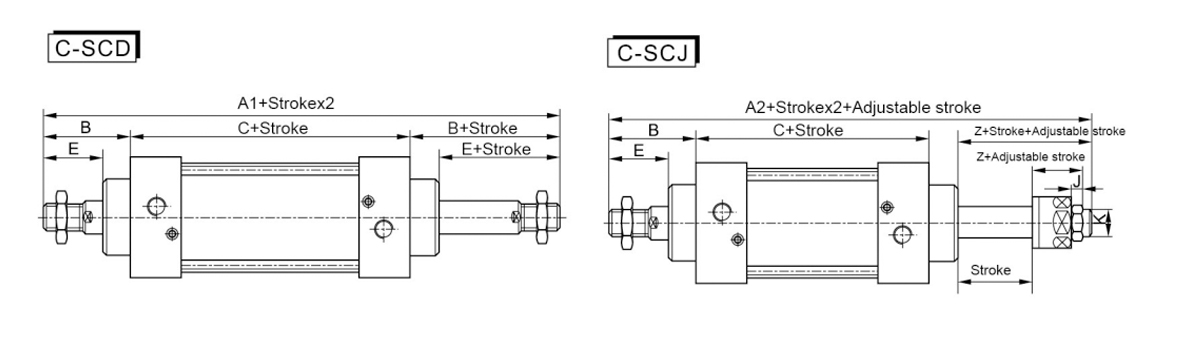

    اندازه سوراخ / نماد A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    تذکر:
    1. ابعاد سیلندر نوع آهنربا مانند سیلندر نوع غیر آهنربایی است
    2. اندازه یکسان با نوع استاندارد C-SC برای مدل، اندازه را نشان نمی دهد
